Metodyka projektowania systemów sterowania Uwagi wstępne

Transkrypt

1 Uwagi wstępne Inżynieria sterowania (Control Engineering) odgrywa dziś fundamentalną rolę w nowoczesnych systemach technologicznych, Korzyści ze sterowania w przemyśle,. mogą być wielorakie - poprawa jakości produktu - obniżenie zużycie energii - minimalizacja odpadów - podniesienie poziomu bezpieczeństwa - redukcja zanieczyszczeń otoczenia - Ale Zaawansowane aspekty inżynierii sterowania wymagają dobrych podstaw matematycznych (dynamika, stabilność, jakość, obserwowalność, sterowalność,.. Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 1

2 Uwagi c.d. Sukces projektu systemu sterowania zależy od dwóch kluczowych składników - posiadania wystarczającego rozumienia systemu sterowanego (chemicznego, elektromechanicznego,.) - posiadania wiedzy z zakresu podstawowych pojęć: sygnałów, systemów, teorii sterowania, struktur, algorytmów, Projekt sterowania procesem przemysłowym, aby wypełniał on wymagania opłacalności, jakości, bezpieczeństwa, wpływu na środowisko wymaga ścisłej współpracy pomiędzy ekspertami z różnych dziedzin technologii procesu, techniki komputerowej, mechaniki, pomiarów i oprzyrządowania, sterowania Ale Każdy z nich będzie patrzył na proces technologiczny,.. i jego sterowanie z innej perspektywy z perspektywy swojej dziedziny Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 2

3 Przykładowe perspektywy: Inżynier technolog dziedzinowy procesy, warunki ich poprawnego zachodzenia, ich powiązania,.. Inżynier informatyk ( komputerowiec ) sprzęt i oprogramowanie komputerowe, infrastruktura lokalnej sieci komputerowej, systemy operacyjne, oprogramowanie aplikacyjne, Inżynier pomiarów i oprzyrządowania sensory, aktuatory, ich okablowanie,.. Inżynier sterowania (automatyk) elementy systemu sterowania widziane w kategoriach sygnałów, systemów, dynamiki odpowiedzi, ich modeli lub ich właściwości, Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 3

4 Sygnały i systemy w pętlach sterowania Sygnały Systemy Przykłady fizykalne, namacalne wartość zadana, wejście sterujące, zakłócenia, pomiary,. proces, sterownik, sensor, aktuator,. Przykłady matematycznej aproksymacji funkcja ciągła, ciąg próbek, proces przypadkowy, równanie różniczkowe, równanie różnicowe, transmitancja, model przestrzeni stanu,. Przykłady właściwości analityczna, stochastyczna, sinusoidalna, stacjonarny, odchylenie standardowe, ciągły, dyskretny, próbkowany, liniowy, nieliniowy, stacjonarny, Inżynier automatyk patrzy na system sterowania ze swojej perspektywy mając na uwadze inne perspektywy, ponieważ razem daje to całościowe spojrzenie na ten system Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 4

5 Znaczenie kosztów projektu systemu sterowania - projekty niekomercyjne (badawcze, edukacyjne, specjalne (np. wojskowe, kosmiczne, ); º koszty nie są czynnikiem pierwszoplanowym, º pierwszoplanowe wymagania: parametry techniczne, niezawodność, bezpieczeństwo,.. - projekty komercyjne º rola czynnika kosztów zależy, od tego, czy sterowanie (sterownik) jest niedużym podukładem większego produktu komercyjnego (np. układ utrzymania stałej prędkości (cruise control) czy ABS w samochodzie czy ABS (Anti-Lock Breaking System), czy też jest częścią pojedynczego procesu technologicznego (np. układ sterowania ruchem robotów linii montażowej samochodów) º w pierwszym przypadku koszty zwykle będziemy minimalizować (jak najprostsze rozwiązania), w drugim, wysiłek można skupić na uzyskaniu układu bardziej złożonego zapewniającego dobrą jakość produktu Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 5

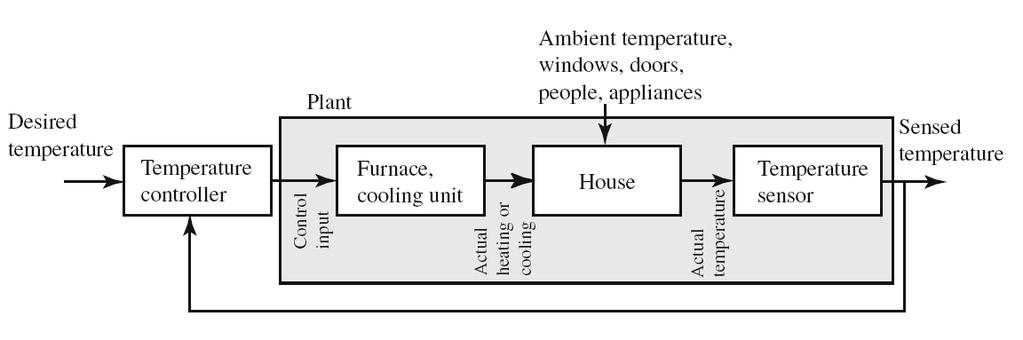

6 Wejście sterujące Wejście sterujące Grzanie lub chłodzenie Siła przyśpieszenia Rzeczywista temperatura Rzeczywista prędkość Podstawowe znaczenie sterowania wykorzystującego sprzężenie zwrotne Obiekt Temperatura otoczenia, okna, drzwi, ludzie, urządzenia Temperatura pożądana Sterownik temperatury Ogrzewanie, chłodzenie Mieszkanie Czujnik temperatury Temperatura mierzona Obiekt Nachylenie drogi, wiatr, pasażerowie, obciążenie Prędkość mierzona Prędkość pożądana Sterownik prędkości Przepustnica, silnik Samochód Czujnik prędkości Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 6

7 Sterownik/algorytm sterowania ze sprzężeniem zwrotnym jest systemem podejmowania decyzji, który zbiera informacje z otoczenia dla zdecydowania jak wykorzystać je dla realizacji określonych zadań sterowania Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 7

8 Elementy nowoczesnego jednowymiarowego systemu sterowania Szumy Zewnętrzne zakłócenia Szumy Aktuatory System Sensory Wyjście Obiekt Komputer Sterownik Wejście operatora Obiekt: System fizyczny, aktuatory, sensory Sterownik: Mikrokomputer plus sprzętowe przetwarzanie Sprzężenie: Połączenie pomiędzy wyjściem obiektu a wejściem sterownika Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 8

9 Wymagania projektowe stawiane systemowi sterowania Śledzenie trajektorii wejściowego sygnału referencyjnego (wejściowego sygnału wartości zadanej) Śledzenie oznacza zdolność sterownika do wpływania na wejście obiektu (manipulowania wejściem obiektu) w taki sposób, aby trajektoria wyjścia obiektu pozostawała tak blisko jak to jest możliwe trajektorii sygnału referencyjnego Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 9

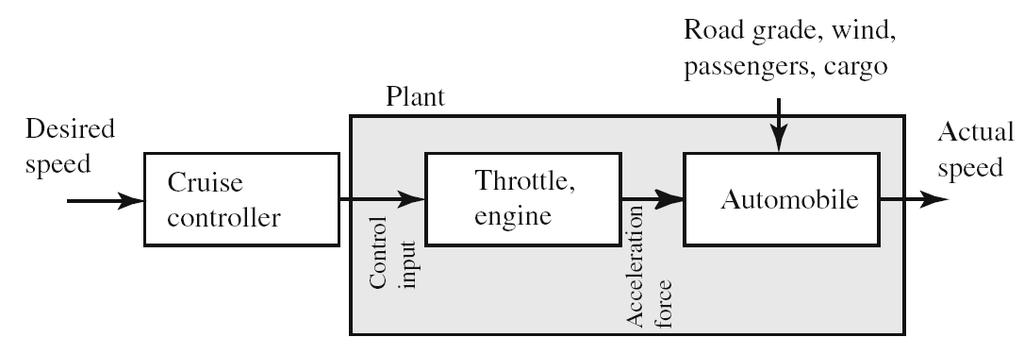

10 Wejście sterujące Siła przyśpieszenia Czy można zapewnić śledzenie nie stosując sprzężenia zwrotnego? Sterowanie w układzie otwartym Obiekt Nachylenie drogi, wiatr, pasażerowie, obciążenie Prędkość pożądana Sterownik prędkości Przepustnica, silnik Samochód Prędkość mierzona Nie można zrealizować (lub może to być bardzo trudne) śledzenia nie stosując sprzężenia zwrotnego Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 10

11 Redukowanie wpływu niepomyślnych warunków (i niemierzonych) - Odrzucanie niemierzonych zakłóceń - Niewrażliwość na zmiany parametrów obiektu Zdolność redukowania wpływu niepomyślnych warunków nazywamy krzepkością (odpornością) Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 11

12 Wejście sterujące Siła przyśpieszenia Czy można zapewnić krzepkość nie stosując sprzężenia zwrotnego? Sterowanie w układzie otwartym Obiekt Nachylenie drogi, wiatr, pasażerowie, obciążenie Prędkość pożądana Sterownik prędkości Przepustnica, silnik Samochód Prędkość mierzona Nie można zapewnić (lub może to być bardzo trudne) krzepkości nie stosując sprzężenia zwrotnego Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 12

13 Prędkość (mile/h) Zachowanie w kategoriach odpowiedzi czasowej (jakość sterowania (w dziedzinie czasu) - Stabilność asymptotyczna Odpowiedź niestabilna Czas (s) Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 13

14 Prędkość (mile/h) - Czas narastania - Przeregulowanie Czas narastania i przeregulowanie Czas (s) Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 14

15 Prędkość (mile/h) - Czas ustalania Czas ustalania Czas (s) Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 15

16 Prędkość (mile/h) - Uchyb ustalony Uchyb ustalony Czas (s) Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 16

17 Wymagania inżynierskie względem systemu sterowania - Koszt - Ile będzie kosztowało zastosowanie sterownika? Ile czasu zajmie opracowanie sterownika? Koszt sensorów, aktuatorów, sterownika, wyposażenia innego? Liczba osobomiesięcy niezbędna dla zaprojektowania, wykonania, odbioru technicznego, utrzymania? - Złożoność obliczeniowa - Czy wymagania obliczeniowe sterownika nie przekroczą możliwości sprzętu komputerowego? Czy nie przekroczone zostaną wymagania pracy w czasie rzeczywistym? - Wykonalność - Czy sterownik będzie stawiał jakieś specjalne wymagania sprzętowe, aby go zastosować? Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 17

18 - Niezawodność - Czy system będzie zawsze działał właściwie? Jak można zaprojektować system, aby minimalizować liczbę uszkodzeń? Co powoduje te uszkodzenia? Sensory, sterownik, aktuatory, połączenia komunikacyjne? - Utrzymanie i konserwacja - Czy łatwo będzie utrzymywać system w działaniu? - Adaptowalność - Czy ten sam projekt można będzie przystosować do użycia z podobnym obiektem? Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 18

19 - Modyfikowalność (otwartość) - W jakim stopniu system będzie musiał być przeprojektowany, aby można było do niego dołączyć nowy sprzęt, nową funkcję? Czy łatwo połączyć system z innymi? - Zrozumiałość - Czy określeni ludzie będą w stanie zrozumieć zastosowane podejście do sterowania? - Polityka - Czy twój szef jest przeciwny twemu podejściu? Czy twoje podejście jest zbyt nowatorskie i odbiega istotnie od standardów firmy? Czy twoje podejście jest zbyt ryzykowne? Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 19

20 (jednowymiarowych) 1. Zrozumienie obiektu i określenie zadań sterowania Proces (obiekt) Zdobądź intuicyjne rozumienie procesu (obiektu) Zrozumienie obiektu, możliwości, ograniczeń - rozmowa z technologiem - zapoznanie się z dokumentacją obiektu - zbieranie informacji z obiektu - wykonanie eksperymentów na obiekcie Określ wymagania projektowe Modelowanie Określenie wymagania projektowe - samodzielnie - w porozumieniu z zamawiającym, zarządem firmy,. Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 20

21 2. Zbudowanie modeli i reprezentacji niepewności Proces (obiekt) Modelowanie tworzy podstawę klasycznego projektowania systemów sterowania Modelowanie fizykalne, identyfikacja Żaden model nie jest doskonały, ale niepewności mogą być modelowane i uwzględniane w procesie projektowania Model referencyjny Model projektowy Aproksymacje (redukcja rzędu modelu, linearyzacja, itp.) Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 21

22 2. Zbudowanie modeli i reprezentacji niepewności c.d. Proces (obiekt) Model referencyjny model na tyle wierny rzeczywistości na ile pozwala nam nasza wiedza i możliwości obserwacji Zwykle ostatecznie przyjmuje postać modelu symulacyjnego Modelowanie fizykalne, identyfikacja Model projektowy uproszczenie modelu referencyjnego stosowane w syntezie sterownika Model referencyjny Model projektowy Stosowane uproszczenia: - redukcja rzędu - linearyzacja Aproksymacje (redukcja rzędu modelu, linearyzacja, itp.) Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 22

23 3. Analiza dokładności modelu i właściwości obiektu Model referencyjny Proces (obiekt) Model projektowy Eksperymentuj/porównuj proces i modele Analizowane właściwości: - stabilność Oceń przydatność modelu, popraw modele - sterowalność Ucz się zachowania systemu - obserwowalność Określ własności systemu (np. stabilność, sterowalność, obserwowalność) Modyfikuj model projektowy dla odzwierciedlenia podstawowych własności Konstruowanie sterownika - szybkość reakcji na wymuszenia... Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 23

24 4. Konstruowanie i ocena systemu sterowania Synteza sterownika Modele referencyjny i projektowy Projektowanie/ przeprojektowanie sterowania Matematyczne i symulacyjne badanie jakości Wdrożenie i ocena sterownika Do konstruowania sterownika wykorzystujemy model projektowy Istnieje wiele efektywnych metod klasycznych i zwykle dla rozważanego problemu istnieje możliwość zastosowania więcej niż jednej metody Popularne metody: - sterowanie PID - linie pierwiastkowe, kompensatory, - metody przestrzeni stanu - sterowanie nieliniowe - sterowanie adaptacyjne - sterowanie stochastyczne System sterowania - sterowanie optymalne - systemy zdarzeń dyskretnych - sterowanie krzepkie - sterowanie hybrydowe Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 24

25 4. Konstruowanie i ocena systemu sterowania c.d. Modele referencyjny i projektowy Badanie jakości działania układu zamkniętego Projektowanie/ przeprojektowanie sterowania Matematyczne i symulacyjne badanie jakości Badanie matematyczne wykorzystanie modelu projektowego Badanie symulacyjne wykorzystanie modelu referencyjnego Wdrożenie i ocena sterownika System sterowania Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 25

26 4. Konstruowanie i ocena systemu sterowania c.d. Modele referencyjny i projektowy Projektowanie/ przeprojektowanie sterowania Eksperymentalna ocena jakości działania układu zamkniętego Badanie na obiekcie zwykle ograniczone możliwości Matematyczne i symulacyjne badanie jakości Wdrożenie i ocena sterownika System sterowania Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 26

27 Proces wymagający automatyzacji (obiekt) Uzyskanie intuicyjnego rozumienia obiektu Określenie zadań projektu Modelowanie Projektowanie/ przeprojektowanie sterowania Podsumowanie: Iteracyjna procedura projektowania z wykorzystaniem modelowania Matematyczne i symulacyjne badanie jakości Wdrożenie sterownika i ocena System sterowania automatycznego Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 27

28 Proces wymagający automatyzacji (obiekt) Brak modelu: wykorzystanie podejścia heurystycznego Przyczyny: - proces zbyt skomplikowany Uzyskanie intuicyjnego rozumienia obiektu - brak środków na budowę modelu - proces niezbyt wymagający Określenie zadań projektu Projektowanie/ przeprojektowanie sterowania (heurystyczne) Wdrożenie sterownika i ocena System sterowania automatycznego Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 28

29 Dziękuję za uczestnictwo w wykładzie i uwagę Kazimierz Duzinkiewicz, dr hab. inż. Katedra Inżynierii Systemów Sterowania 29
