OPENSTEPS. KROK 1: Wybierz wzór bramy. Wybierz projekt, który będzie uzupełnieniem Twojego domu.

Transkrypt

1 1 BRAMY GARAŻOWE Produkujemy bramy garażowe z pasją od 1991 roku. Dbamy o relacje z naszymi partnerami. Stawiamy na precyzję, solidność wykonania i standardy bezpieczeństwa.

2 2 OKREŚL SWÓJ STYL I NADAJ NIEPOWTARZALN WYGLĄD OPENSTEPS 1 KROK 1: Wybierz wzór bramy. Wybierz projekt, który będzie uzupełnieniem Twojego domu. BEZ PROFILOWAŃ Surowy i elegancki styl dla prostej fasady FUTUR TABULAR PROFILOWANIE WĄSKIE Harmonijne linia stylistyczna dla tradycyjnych domów FORMAT FACTORY TIMBER PROFILOWANIE SZEROKIE Wyjątkowo nowoczesna estetyka wzoru FINAL TENDER Bramy OLYMPS to pewność bezpieczeństwa na długie lata i gwarancja wysokiej jakości wykonania. Na trwałość wyrobów OLYMPS ma wpływ wiele czynników, w tym: wykorzystanie zaawansowanej technologii przy produkcji oraz rygorystyczne przestrzeganie procedur jakościowych i zasad bezpiecznego transportu. Wszystkie oferowane przez nas bramy posiadają niezbędne certyfikaty bezpieczeństwa. Z pewnością są to produkty godne polecenia, które sprawdzą się w każdych warunkach i spełnią oczekiwania najbardziej wymagających Klientów. KASETON Atrakcyjne wzornictwo pasujące do większości domów FOCUS NATUR MICROPROFIL Unikalny wzór przetłoczeń wykonanych na gładkiej powierzchni FIBER

3 3 2 KROK 2: Wybierz wykończenie Tradycyjne malowanie lub nowoczesna okleina drewnopodobna. Brama o stalowej konstrukcji, z poszyciem z malowanych segmentów FOCUS FUTUR FORMAT FINAL FIBER Stalowe bramy z poszyciem z malowanych segmentów z blachy ocynkowanej, powlekanej poliestrem zapewniającym wysoką odporność na czynniki atmosferyczne to tradycyjne rozwiązanie stosowane od wielu lat. Ten, kto ceni naturalny wygląd elewacji, a jednocześnie chce wykorzystać wszystkie zalety nowoczesnej techniki ma tylko jeden wybór panele w okleinie drewnopodobnej. Są trwałe, łatwe w konserwacji, odporne na trudne warunki atmosferyczne, a także zapewniają znakomitą izolacją cieplnąi akustyczną. Stalowe bramy wykończone okleiną drewnopodobną NATUR TABULAR TIMBER TENDER 3 KROK 3: Wybierz strukturę powierzchni Struktura gładka (plain), polygrain, sandgrain, Woodgrain lub Stucco. Woodgrain jest najpopularniejszą powierzchnią dla garażowych bram segmentowych, imitującą naturalną strukturę drewna. Ekskluzywne wykonanie zapewnia estetyczny wygląd i ponadczasową elegancję. Struktura Strucco tzw. struktura pomarańczy stanowi ciekawą alternatywę wykończenia bramy, wyróżniającą się łagodną stylistyką. Wybór gładkiej powierzchni paneli to uniwersalne rozwiązanie dające nieograniczone możliwości doboru kolorystyki. Struktura Polygrain Struktura Sandgrain WOODGRAIN Tradycyjna estetyka ciesząca się zainteresowaniem Klientów od lat FOCUS FUTUR FORMAT FINAL NATUR TABULAR TIMBER TENDER STUCCO Nowoczesne wykończenie. FACTORY PLAIN FUTUR FIBER POLYGRAIN FUTUR SANDGRAIN FUTUR

4 4 4 KROK 4: Wybierz kolor bramy MAHOŃ TIMBER W standardzie brama dostępna w kolorach białym i brązowym. W przypadku bram produkowanych na zamówienie dostępny jest dowolny kolor z palety RAL. Oferujemy również szeroki wybór przetłoczeń, dekorów i oklein drewnopodobnych. Więcej informacji u przedstawiciela OLYMPS DOOR. Brama z wykończeniem o fakturze drewnopodobnej dostępna w czterech wzorach - sprawia, iż brama wyróżniają się wyglądem i najwyższym stopniem estetyki. Dodatkowe laminowanie FUTUR dostępne na zamówienie ZŁOTY DĄB CIEMNY DĄB BRAMA O STALOWEJ KONSTRUKCJI, Z POSZYCIEM Z SEGMENTÓW POKRYTYCH OKLEINĄ DREWNOPODOBNĄ NATUR TABULAR TIMBER TENDER TABULAR TIMBER TENDER BIAŁY ŚNIEŻNA BIEL BRĄZOWY SREBRNY METALIK FOCUS FACTORY FORMAT FUTUR FINAL FUTUR FORMAT FACTORY FUTUR FIBER BRAMA O STALOWEJ KONSTRUKCJI, Z POSZYCIEM Z MALOWANYCH SEGMENTÓW GRAFITOWY CIEMNY MAT CZERWONY NIEBIESKI FACTORY FUTUR FIBER FACTORY FACTORY KOLOR NA ZAMÓWIENIE LAMINAT FUTUR (Plain) FOCUS FORMAT FACTORY FUTUR FINAL FIBER

5 5 OPENSTEPS 5 KROK 5: Wybierz przeszklenie bramy Nadaj swojej bramie wyjątkowy wygląd! Wszystkie ocieplone bramy (za wyjątkiem modelu MODUS) wyposażone są w ocieplone okna. Rodzaj przeszkleń (akrylowe lub szkło hartowane) wybieramy w zależności od modelu. PRZESZKLENIE: PROSTOKĄT KWADRAT OKRĄGŁE OKRĄGŁE 6 KROK 6: Wybierz wypełnienie bramy Cena jakości - jakość ceny!. Brama garażowa musi być trwała, niezawodna i wygodna w obsłudze. Dodatkowo, powinna chronić przed utratą ciepła. Nowoczesne bramy OLYMPS spełniają te kryteria. PODWÓJNA POWŁOKA STALOWA WYPEŁNIONA PIANKĄ POLIURETANOWĄ Wysoki standard wykonania i najlepsza izolacja. FOCUS FUTUR FORMAT FINAL FIBER NATUR TABULAR TIMBER TENDER Brama ocieplona pianką poliuretanową to i akustycznej. Wysoką izolację zapewniają grube, stalowe panele wypełnione bez freonową pianką poliuretanową oraz uszczelnienie bramy na całym obwodzie. CFC free... 7 KROK 7: Skontaktuj się z naszym przedstawicielem.

6 6 BRAMA O STALOWEJ KONSTRUKCJI, Z POSZYCIEM Z MALOWANYCH SEGMENTÓW OCIEPLONYCH PIANKĄ POLIURETANOWĄ GRUBOŚCI 40 MM FOCUS STALOWA KONSTRUKCJA Z KLASYCZNYM WZOREM KASETONOWYM Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Kolorystyka na życzenie klienta Wykończenie ze stali nierdzewnej w biały kolorze Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Wysoka odporność na Struktura paneli Woodgrain Kasetonowa konstrukcja Brama ocieplona pianką poliuretanową to i akustycznej. Dodatkowe uszczelnienie zapewnia utrzymanie pożądanej temperatury w garażu. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym i gumowym uszczelnieniem segmentów zapewnia wyjątkową wydajność cieplną bramy. Dzięki profilom wzmacniającym, brama jest w stanie wytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Kasetonowy konstrukcja Atrakcyjne wzornictwo, które sprosta największym wymaganiom. Struktura paneli Woodgrain Woodgrain jest najpopularniejszą powierzchnią dla garażowych bram segmentowych, imitującą naturalną strukturę drewna. Ekskluzywne wykonanie zapewnia estetyczny wygląd i ponadczasową elegancję. Kolory: Biały. Na zamówienie: dowolny kolor z palety RAL. Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: Biały, na zamówienie 5600 mm, brązowy 3100 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy: 15 m 2 Biały Paleta RAL 9010 RAL

7 7 Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Kolorystyka na życzenie klienta Wykończenie ze stali nierdzewnej w biały kolorze Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Wysoka odporność na Struktura paneli Woodgrain Unikalny wzór przetłoczeń BRAMA O STALOWEJ KONSTRUKCJI, Z POSZYCIEM Z MALOWANYCH SEGMENTÓW OCIEPLONYCH PIANKĄ POLIURETANOWĄ GRUBOŚCI 40 MM FORMAT STALOWA KONSTRUKCJA Z KLASYCZNYM WZOREM PRZETŁOCZEŃ WYKONANYCH NA GŁADKIEJ POWIERZCHNI Brama ocieplona pianką poliuretanową to i akustycznej. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym pianką zapewnia wyjątkową wydajność cieplną bramy. Dzięki profilom wzmacniającym, brama jest w stanie wytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Unikalny wzór przetłoczeń Harmonijna linia stylistyczna przeznaczona dla tradycyjnych domów. Struktura paneli Woodgrain Woodgrain jest najpopularniejszą powierzchnią dla bram garażowych, imitującą naturalną strukturę drewna. Kolory: Biały i brązowy. Na zamówienie: dowolny kolor z palety RAL. Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: 6000 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy 15 m 2 Paleta Biały Brązowy RAL RAL 9010 RAL 8014

8 8 BRAMA O STALOWEJ KONSTRUKCJI, Z POSZYCIEM Z MALOWANYCH SEGMENTÓW OCIEPLONYCH PIANKĄ POLIURETANOWĄ GRUBOŚCI 40 MM FACTORY STALOWA KONSTRUKCJA Z KLASYCZNYM WZOREM PRZETŁOCZEŃ WYKONANYCH NA GŁADKIEJ POWIERZCHNI Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Kolorystyka na życzenie klienta Wykończenie ze stali nierdzewnej w biały kolorze Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Wysoka odporność na Struktura paneli Stucco Unikalny wzór przetłoczeń Brama ocieplona pianką poliuretanową to i akustycznej. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym pianką zapewnia wyjątkową wydajność cieplną bramy. Dzięki profilom wzmacniającym, brama jest w stanie wytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Unikalny wzór przetłoczeń Harmonijna linia stylistyczna przeznaczona dla tradycyjnych domów. Struktura paneli Strucco Struktura Strucco stanowi ciekawą alternatywę wykończenia bramy, wyróżniającą się łagodną stylistyką. Ekskluzywne wykonanie zapewnia estetyczny wygląd i ponadczasową elegancję. Kolory: Biały, srebrny metalik, grafitowy, czerwony, niebeski. Na zamówienie: dowolny kolor z palety RAL. Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: 6000 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy 15 m 2 Niebieski Czerwony Grafitowy Srebrny Metalik Biały Paleta RAL 5010 RAL 3000 RAL 9007 RAL 9006 RAL 9010 RAL

9 9 Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Kolorystyka na życzenie klienta Wykończenie ze stali nierdzewnej w biały kolorze Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Wysoka odporność na Struktura paneli: Woodgrain, Styl szerokich profilowań BRAMA O STALOWEJ KONSTRUKCJI, Z POSZYCIEM Z MALOWANYCH SEGMENTÓW OCIEPLONYCH PIANKĄ POLIURETANOWĄ GRUBOŚCI 40 MM FINAL STALOWA KONSTRUKCJA Z ZASTOSOWANIEM NOWOCZESNYCH, SZEROKICH PROFILOWAŃ Brama ocieplona pianką poliuretanową to i akustycznej. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym pianką zapewnia wyjątkową wydajnośćcieplną bramy. Dzięki profilom wzmacniającym, brama jest w stanie wytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Styl szerokich profilowań Wyjątkowo nowoczesna estetyka wzoru Struktura paneli Woodgrain Woodgrain jest najpopularniejszą powierzchnią dla garażowych bram segmentowych, imitującą naturalną strukturę drewna. Ekskluzywne wykonanie zapewnia estetyczny wygląd i ponadczasową elegancję. Kolory: Biały, na zamówienie: dowolny kolor z palety RAL. Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: 6000 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy 15 m 2 Paleta Biały RAL RAL 9010

10 10 BRAMA O STALOWEJ KONSTRUKCJI, Z POSZYCIEM Z MALOWANYCH SEGMENTÓW OCIEPLONYCH PIANKĄ POLIURETANOWĄ GRUBOŚCI 40 MM FUTUR BRAMA O NOWOCZESNEJ STALOWEJ KONSTRUKCJI Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Kolorystyka na życzenie klienta Wykończenie ze stali nierdzewnej w biały kolorze Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Średnia odporność na Struktura Woodgrain Struktura Polygrain Struktura Sandgrain Struktura Plain Surowy i elegancki styl Brama ocieplona pianką poliuretanową to i akustycznej. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym pianką zapewnia wyjątkową wydajność cieplną bramy. Dzięki profilom wzmacniającym, brama jest w staniewytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców. Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Bez profilowań - surowy i elegancki styl dla prostej fasady Struktura gładka lub Woodgrain Woodgrain jest najpopularniejszą powierzchnią dla garażowych bram segmentowych, imitującą naturalną strukturę drewna. Ekskluzywne wykonanie zapewnia estetyczny wygląd i ponadczasową elegancję. Wybór gładkiej powierzchni paneli to uniwersalne rozwiązanie dające nieograniczone możliwości doboru kolorystyki. Kolory: Struktura Woodgrain - biały. Strukt. Polygrain - Śnieżna biel, Ciemny mat Struktura Sandgrain - Ciemny mat Struktura Plain (gładka) - Striebrny Matalic, laminat Na zamówienie: dowolny kolor z palety RAL Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: 6000 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy 15 m 2 Srebrny Metalik Ciemny mat Śnieżna biel Biały Paleta Laminat RAL 9006 RAL 7016 RAL 9016 RAL 9010 RAL

11 11 Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Kolorystyka na życzenie klienta Wykończenie ze stali nierdzewnej w biały kolorze Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Średnia odporność na Gładkie wykończenie Surowy Microprofili BRAMA O STALOWEJ KONSTRUKCJI, Z POSZYCIEM Z MALOWANYCH SEGMENTÓW OCIEPLONYCH PIANKĄ POLIURETANOWĄ GRUBOŚCI 40 MM FIBER MICROPROFIL - WYJĄTKOWY DESIGN Brama ocieplona pianką poliuretanową to i akustycznej. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym pianką zapewnia wyjątkową wydajność cieplną bramy. Dzięki profilom wzmacniającym, brama jest w stanie wytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Microprofil Efektowny i nowoczesny wygląd. Gładkie wykończenie Gładka struktura stwarza bardzo efektowny, nowoczesny wygląd bramy, będąc alternatywą dla tradycyjnych rozwiązań. Kolory: Srebrny metalik i Cierny mat. Na zamówienie: dowolny kolor z palety RAL. Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: 6000 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy 15 m 2 Paleta Srebrny Metalik Ciemny mat RAL RAL 9006 RAL 7016

12 12 BRAMA O STALOWEJ KONSTRUKCJI O GRUBOŚCI 40 MM, Z POSZYCIEM Z SEGMENTÓW POKRYTYCH OKLEINĄ DREWNOPODOBNĄ, OCIEPLONYCH PIANKĄ POLIURETANOWĄ NATUR Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Wysoka odporność na Struktura paneli Woodgrain STALOWA BRAMA Z KASETONOWYM WZOREM O FAKTURZE DREWNA Wykończenie ze stali nierdzewnej w biały kolorze Kasetonowa konstrukcja Brama ocieplona pianką poliuretanową to i akustycznej. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym pianką zapewnia wyjątkową wydajność cieplną bramy. Dzięki profilom wzmacniającym, brama jest w staniewytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Styl kasetonowy Atrakcyjne wzornictwo, które sprosta największym wymaganiom. Struktura paneli Woodgrain Woodgrain jest najpopularniejszą powierzchnią dla garażowych bram segmentowych, imitującą naturalną strukturę drewna. Ekskluzywne wykonanie zapewnia estetyczny wygląd i ponadczasową elegancję. Kolory: Złoty dąb Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: 5600 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy 15 m 2 Złoty Dąb

13 13 Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Wysoka odporność na Struktura paneli Woodgrain BRAMA O STALOWEJ KONSTRUKCJI O GRUBOŚCI 40 MM, Z POSZYCIEM Z SEGMENTÓW POKRYTYCH OKLEINĄ DREWNOPODOBNĄ, OCIEPLONYCH PIANKĄ POLIURETANOWĄ TIMBER Wykończenie ze stali nierdzewnej w biały kolorze Unikalny wzór przetłoczeń STALOWA BRAMA Z WYKOŃCZENIEM O FAKTURZE DREWNOPODOBNEJ I UNIWERSALNYM WĄSKIM PROFILOWANIEM Brama ocieplona pianką poliuretanową to i akustycznej. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym pianką zapewnia wyjątkową wydajność cieplną bramy. Dzięki profilom wzmacniającym, brama jest w staniewytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Unikalny wzór przetłoczeń Harmonijna linia stylistyczna przeznaczona dla tradycyjnych domów. Struktura paneli Woodgrain Woodgrain jest najpopularniejszą powierzchnią dla garażowych bram segmentowych, imitującą naturalną strukturę drewna. Ekskluzywne wykonanie zapewnia estetyczny wygląd i ponadczasową elegancję. Kolory: Złoty dąb, ciemny dąb, mahoń. Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: 6000 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy 15 m 2 Złoty Dąb Ciemny dąb Mahoń

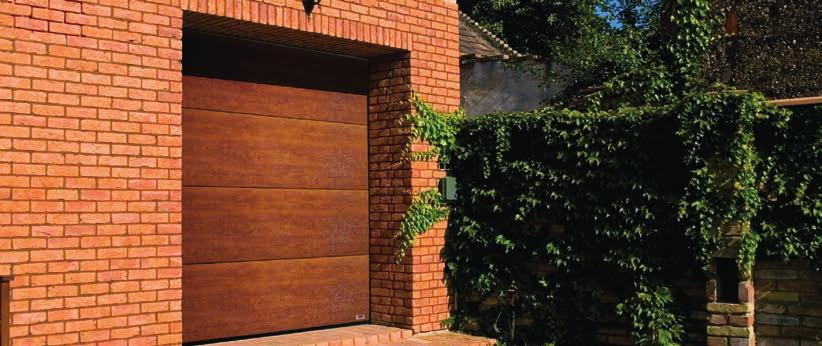

14 14 BRAMA O STALOWEJ KONSTRUKCJI O GRUBOŚCI 40 MM, Z POSZYCIEM Z SEGMENTÓW POKRYTYCH OKLEINĄ DREWNOPODOBNĄ, OCIEPLONYCH PIANKĄ POLIURETANOWĄ TENDER Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Wysoka odporność na Struktura paneli: Woodgrain, STALOWA BRAMA Z WYKOŃCZENIEM O FAKTURZE DREWNOPODOBNEJ I NOWOCZESNYMI, SZEROKIMI PROFILOWANIAMI Wykończenie ze stali nierdzewnej w biały kolorze Styl szerokich profilowań Brama ocieplona pianką poliuretanową to i akustycznej. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym pianką zapewnia wyjątkową wydajnośćcieplną bramy. Dzięki profilom wzmacniającym, brama jest w staniewytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Styl szerokich profilowań Wyjątkowo nowoczesna estetyka wzoru Struktura paneli Woodgrain Woodgrain jest najpopularniejszą powierzchnią dla garażowych bram segmentowych, imitującą naturalną strukturę drewna. Ekskluzywne wykonanie zapewnia estetyczny wygląd i ponadczasową elegancję. Kolory: Złoty dąb i ciemny dąb Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: 6000 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy 15 m 2 Złoty Dąb Ciemny dąb

15 15 Specjalny kształt panelu eliminuje możliwość zakleszczenia palców pomiędzy poszczególnymi segmentami Gumowe uszczelnienie połączeń segmentów Zewnętrza i wewnętrzna powłoka stalowa Średnia odporność na Struktura Woodgrain BRAMA O STALOWEJ KONSTRUKCJI O GRUBOŚCI 40 MM, Z POSZYCIEM Z SEGMENTÓW POKRYTYCH OKLEINĄ DREWNOPODOBNĄ, OCIEPLONYCH PIANKĄ POLIURETANOWĄ TABULAR Wykończenie ze stali nierdzewnej w biały kolorze Surowy i elegancki styl BRAMA O FAKTURZE DREWNOPODOBNEJ W SUROWYM I ELEGANCKIM STYLU Brama ocieplona pianką poliuretanową to i akustycznej. Koncept panela o grubości 40 mm w połączeniu z wysokowydajnym materiałem izolacyjnym pianką zapewnia wyjątkową wydajność cieplną bramy. Dzięki profilom wzmacniającym, brama jest w staniewytrzymać napór silnego wiatru. Zabezpieczenie przed przytrzaśnięciem palców Specjalny kształt panelu eliminujemożliwość zakleszczenia palcówpomiędzy poszczególnymi segmentami. oraz w miejscach montażu zawiasów. Cała konstrukcja spełnia najnowsze europejskie standardy bezpieczeństwa. Boczne uszczelki znajdują się w systemie prowadnic bramy. Górne i dolne uszczelki dopasowane do aluminiowych profili montowanych na bramie. Surowy i elegancki styl Atrakcyjne wzornictwo, które sprosta największym wymaganiom. Struktura paneli Woodgrain Woodgrain jest najpopularniejszą powierzchnią dla garażowych bram segmentowych, imitującą naturalną strukturę drewna. Ekskluzywne wykonanie zapewnia estetyczny wygląd i ponadczasową elegancję. Kolor: Złoty dąb, ciemny dąb Izolacja: 40 mm paneli: 40 mm Wymiary: Maksymalna szerokość: 6000 mm Maksymalna wysokość: 3000 mm Maksymalna powierzchnia bramy 15 m 2 Złoty Dąb Ciemny dąb

16 16 DWUSKRZYDŁOWE DRZWI KLASIK DOSKONAŁA ALTERNATYWA DLA DRZWI JEDNOSKRZYDŁOWYCH Izolacjapianka poliuretanowa bez zawartości freonu W zestawie rama, klamka i zamek. Drzwi zamykane na zatrzask Stalowe segmenty Wysoka odporność na Struktura paneli Woodgrain - łatwość w utrzymaniu Struktura paneli Stucco - idealne dopasowanie domów w stylu strucco Gładkie wykończenie - odpowiednie dla każdego stylu Szeroki wybór kolorystyki i oklein drewnopodobnych Model KLASIK dostępny jest we wszystkich wzorach bram segmentowych w korzystnej cenie. Dzięki lekkiej konstrukcji drzwi w połączeniu z wysokowydajnym materiałem izolacyjnym, KLASIK stanowi doskonałą alternatywę dla drzwi jednoskrzydłowych. Model ten sprawdzi się również w garażach, w których brak jest miejsca na instalację bramy segmentowej. Drzwi wyposażone są w zamek i klamkę. Konstrukcja drzwi oparta jest na profilach aluminiowych najnowszej generacji. Skrzydło drzwi wykonane z segmentów wykorzystywanych przy produkcji bram dla domu i przemysłu. Ościeżnica wyposażona jest w zawiasy, co umożliwia szybki montaż skrzydeł drzwi. W wersji standardowej stosowana jest ościeżnica aluminiowa. Opcjonalnie profile ościeżnicy mogą być lakierowane proszkowo na dowolny kolor z palety RAL. Uszczelnienie: Szczelność pomiędzy drzwiami a ościeżnicą zapewniają gumowe uszczelki montowane na każdym skrzydle drzwi. Wzór drzwi: Wąskie profilowanie, gładkie wykończenie, szerokie profilowanie, wzór kasetonowy i microprofil. Zapytaj przedstawiciela o dostępne rozmiary drzwi z wzorem kasetonowym. Wykończenie drzwi: dostępne w strukturze woodgrain, stucco lub gładkiej - w zależności od stylu. Izolacja: bez zawartości freonu o grubości 40 mm. Rozmiar drzwi: Dostępne rozmiary do 2700 x 2500 mm. Opcjonalnie: samozamykacz, przeszklenia i kratki wentylacyjne. Szerokie profilowanie Kasetonowy Gładki panel Wąskie profilowanie Microprofil Zapytaj przedstawiciela o możliwość montażu dwuskrzydłowych drzwi garażowych. Z uwagi na warunki atmosferyczne, w niektórych przypadkach zalecamy wybór segmentowej bramy garażowej.

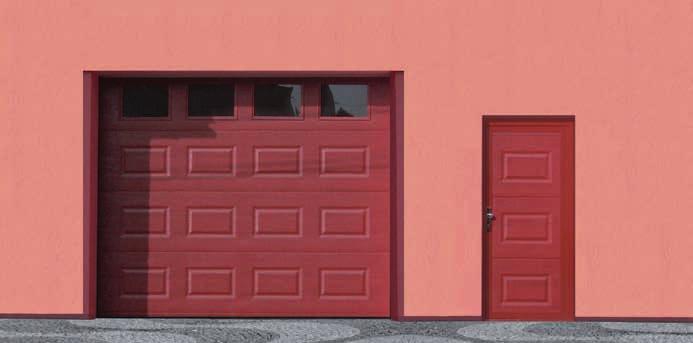

17 17 Automatyczne zamykanie (opcjonalnie) Klamka z zamkiem Kolorystyka na życzenie klienta Odporność na deszcz Aluminiowe drzwi w stalowej konstrukcji Wzory: - Kasetonowy - Wąskie profilowanie - Szerokie profilowanie - Gładki - Microprofil - Vision DRZWI WEJŚCIOWE OCIEPLONE PIANKĄ POLIURETANOWĄ GRUBOŚCI 44 MM APART prah dverí BRAMA GARAŻOWA I DOPASOWANE DRZWI WEJŚCIOWE Model APART to odpowiednie drzwi wejściowe dla domu i przemysłu. Szeroka gama wzornictwa pozwala dobrać drzwi idealnie pasujące do wybranego typu bramy garażowej. Standardowy rozmiar to 000 x 2000 mm. Mniejsze rozmiary na zamówienie. Maksymalny rozmiar x 2500 mm. Drzwi otwierają się na zewnątrz (w wersji prawej lub lewej). W zestawie: klamka, zamek i osłona przeciwdeszczowa. Opcjonalnie - samozamykacz. Drzwi o stalowej konstrukcji, z poszyciem z podwójnych segmentów o grubości 40 mm, ocieplonych pianką poliuretanową. Rama drzwi wykonana z aluminium. Nasze drzwi dla domu i przemysłu dostępne są we wszystkich wzorach bram, opcjonalnie z przeszkleniami. Szeroki wybór kolorystyki, w zależności od wybranego stylu. Standardowo wewnętrzna strona drzwi w kolorze białym RAL 9010 w strukturze stucco z wąskim profilowaniem (za wyjątkiem VISION). Zewnętrza strona drzwi dostępna w strukturze woodgrain, stucco lub gładkiej w zależności od wybranego modelu. Kratki wentylacyjne: opcjonalnie WZORY PRZESZKLENIA KRATKI WENTYLACYJNE KASETON PROFILOWA- NIE WĄSKIE PROFILOWANIE SZEROKIE BEZ PROFILOWAŃ MICROPROFIL VISION FACTORY LUB GŁADKIE BULLS EYE VISION

18 18 STANDARDOWE WARUNKI MONTAŻU SEGMENTOWYCH BRAM GARAŻOWYCH. SPOSOBY MONTAŻU Zajmujący niewiele miejsca system bram Olymps Door. Brama segmentowa jest montowana do ościeży wewnętrznych garażu. Prowadnice boczne umieszcza się wzdłuż otworu budowlanego pod kątem prostym. Dzięki temu można w pełni wykorzystać głębokość garażu. Prezentowany system to idealne rozwiązanie do garaży kończących się w linii ulicy. Bramę należy przymocować do ściany za pomocą kołków rozporowych i wkrętów. OTWÓR BUDOWLANY Otwór budowlany na bramę powinien być prostokątny, zaś jego wysokość i szerokość powinna być zgodna z wymaganiami montażowymi. ŚCIANY BOCZNE OŚCIEŻE Brama garażowa może być zamontowana do muru stałego lub nośnej ramy montażowej. Szerokość ościeży przy standardowym otwieraniu powinna wynosić minimum 120 mm, zaś przy obniżonym otwieraniu 150 mm z obu stron. PRZESTRZEŃ NAD OTWOREM - NADPROŻE Konstrukcja nadproża jest bardzo istotna, przede wszystkim w przypadku bram ze sprężynami skrętnymi. Konsole sprężynowe należy przymocować do nadproża. Wysokość nadproża (belki nad otworem) w przypadku bram segmentowych wyznacza sposób otwierania. Wymagania dla każdego sposobu otwierania znajdują się w tabelach na kolejnej stronie niniejszego katalogu. STROP Do stropu są montowane poziome prowadnice oraz napęd liniowy bramy. Dlatego też należy dopilnować, aby strop był konstrukcją nośną przynajmniej w miejscach montażu elementów. Jeśli nie jest to możliwe, należy wykonać pomocniczą konstrukcję podwieszaną. POSADZKA Posadzka w strefie bramy powinny być ostatecznie wykończona, wypoziomowana, bez nierówności, aby brama idealnie na niej osiadała. Jakiekolwiek przerwy pomiędzy dolną uszczelką gumową a posadzką mogą być przyczyną przedostawania się wody do garażu lub powodować straty ciepła. PRZESTRZEŃ W GARAŻU Przy instalacji bramy i napędu należy wziąć pod uwagę przestrzeń, do której brama będzie się wsuwać przy otwieraniu. Przestrzeń ta jest ograniczona wysokością i szerokością otworu, a także sposobem otwierania bramy i napędem bramy. PRZESTRZEŃ ROBOCZA W GARAŻU Przed rozpoczęciem montażu należy oczyścić pomieszczenie garażowe i zakryć wszystkie studzienki (kanał montażowy), aby nie doszło do wypadku. PODŁĄCZENIE DO PRĄDU Należy zapewnić na miejscu działające podłączenie do prądu zmiennego 230V/50Hz oraz przedłużacz, aby umożliwić korzystanie z ręcznych narzędzi elektrycznych. Jednocześnie należy odłączyć od prądu instalację podtynkową, aby nie doszło do porażenia prądem elektrycznym w przypadku przypadkowego przewiercenia kabla.

19 19 ROZMIARY BELKI POWINNY BYĆ ZGODNE ZE SPOSOBEM OTWIERANIA SLF STANDARDOWE OTWIERANIE (max. szerokość otworu 6500 mm) H - WYSOKOŚĆ OTWORU (MAX.) 3000 h - WYSOKOŚĆ BELKI 320 (290)* d - DŁUGOŚĆ PROWADNICY POZIOMEJ 2610 / 2980 / 3470** m - ODLEGŁOŚĆ OD SILNIKA 3370 / 3870 / 4370*** F - WYSOKOŚĆ PROWADNICY POZIOMEJ H+70 Z - WYSOKOŚĆ POŁĄCZENIA H-330 * dane w nawiasie uwzględnić w przypadku bramy bez napędu ** do wysokości bramy 2170 włącznie 2610, od 2170 do , ponad *** do wysokości bramy 2300 włącznie 3370, od 2300 do , ponad LHF OBNIŻONE OTWIERANIE SPRĘŻYNY UMIESZCZONE Z PRZODU (max. szerokość otworu 6500 mm) H - WYSOKOŚĆ OTWORU (MAX.) 3000 h - WYSOKOŚĆ BELKI 200 d - DŁUGOŚĆ PROWADNICY POZIOMEJ 2610 / 2980 / 3470* m - ODLEGŁOŚĆ OD SILNIKA 3370 / 3870 / 4370** F - WYSOKOŚĆ PROWADNICY POZIOMEJ H-30 Z - WYSOKOŚĆ POŁĄCZENIA H-440 * do wysokości bramy 2170 włącznie 2610, od 2170 do , ponad ** do wysokości bramy 2170 włącznie 3370, od 2170 do , ponad LHR OBNIŻONE OTWIERANIE SPRĘŻYNY UMIESZCZONE Z TYŁU (max. szerokość otworu 6500 mm) H - WYSOKOŚĆ OTWORU (MAX.) 3000 h - WYSOKOŚĆ BELKI 120 (70)* d - DŁUGOŚĆ PROWADNICY POZIOMEJ 2610 / 2980 / 3470** m - ODLEGŁOŚĆ OD SILNIKA 3370 / 3870 / 4370*** F - WYSOKOŚĆ PROWADNICY POZIOMEJ H-40 Z - WYSOKOŚĆ POŁĄCZENIA H-450 * dane w nawiasie uwzględnić w przypadku bramy bez napędu ** do wysokości bramy 2000 włącznie 2610, od 2000 do , ponad *** do wysokości bramy 2000 włącznie 3370, od 2000 do , ponad

20 20 DBAMY O JAKOŚĆ, DOSTARCZAMY PRODUKTY NA MIARĘ POZOSTAŁE PRODUKTY BRAMY ROLOWANE POMOSTY WYRÓWNAWCZE RĘKAWY USZCZELNIAJĄCE SZLABANY NAPĘDY DO BRAM SKRZYDŁOWYCH NAPĘDY DO BRAM PRZESUWNYCH NAPĘDY DO BRAM GARAŻOWYCH NAPĘDY DO BRAM PRZEMYSŁOWYCH AKCESORIA GENERALNY DYSTRYBUTOR: INTRADEX S.A. ul. Smolna 40, Warszawa tel: dystrybucja@intradex.pl Sieć sprzedawców na terenie Polski GB_20.PL-17-A
