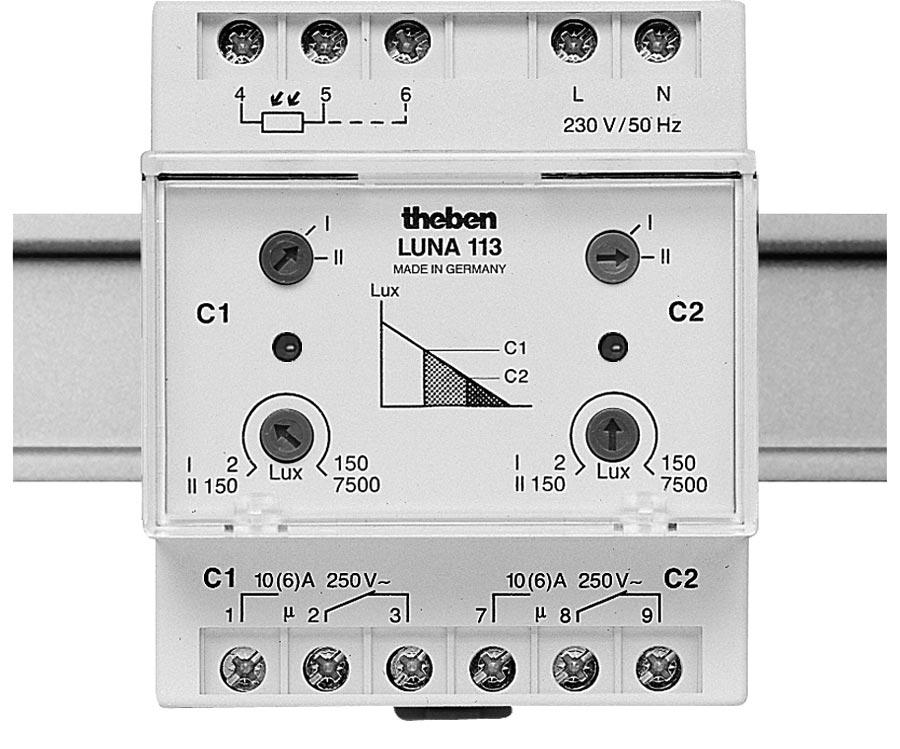

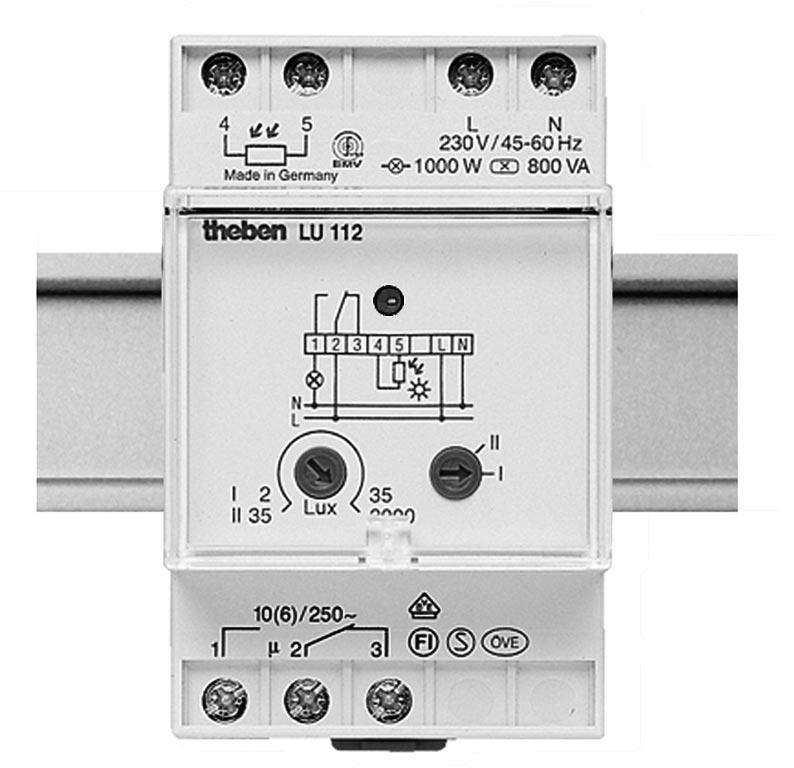

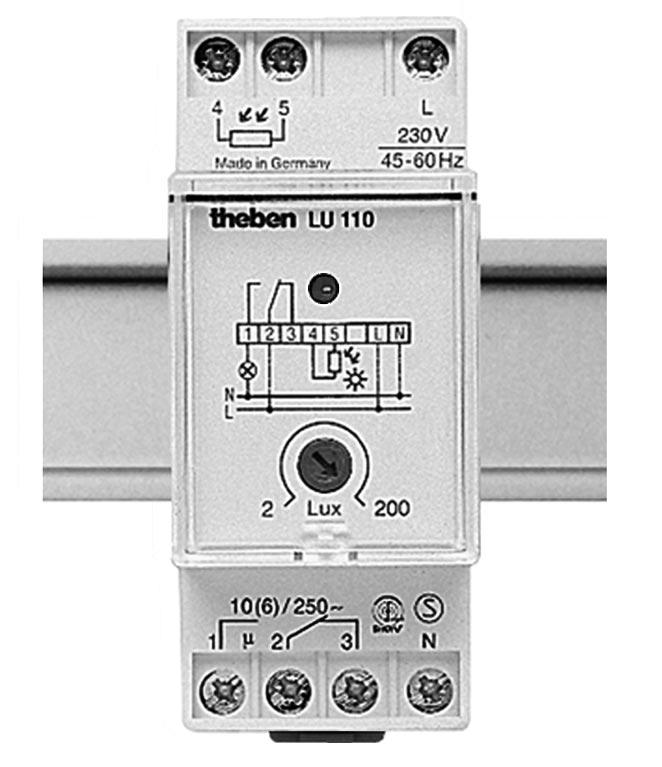

1 SEL 173 DCF Ref. Nr Teil 2 von 2 Instrucciones 1 Manual de instruções 31 Instrukcja obs ugi 59 LU 110 LU 112 LU 113 LU star 126 LU star 128 LU star-time 129 LU 118 top

2 1.0 Opis (strona 60) 2.0 Dane charakterystyczne (strona 60) 3.0 Stosowanie/ monta (strona 61) 3.1 Wskazówki dla bezpieczeƒstwa (strona 61) 3.2 Wskazówki monta owe (strona 61) 3.3 Pod àczenie elektryczne (strona 61) 3.4 Dane techniczne (strona 62) 3.5 Wymiary (strona 62) 4.0 Rezerwa chodu (strona 63) 4.1 Za o enie baterii (strona 63) 4.2 Wymiana baterii (strona 63) 5.0 Pierwsze uruchomienie bez anteny DCF (strona 64) 5.1 Przeglàd wybór menu (strona 64) 5.2 Zmiany wprowadzanych danych (strona 64) 5.3 Nastawienie danych astronomicznych (strona 65) 5.4 Nastawienie daty i czasu (strona 66) 5.5 Tabela wyboru automatycznego prze àczania czasu lato/ zima (strona 66) 5.6 Zmiana automatyki czasu lato/ zima (strona 67) 5.7 Zmiana daty i czasu (strona 67) 6.0 Pierwsze uruchominia z antenà (strona 68) 6.1 Pod àczenie i ukierunkowanie anteny radiowej (strona 68) 6.2 Nastawienie danych astronomicznych (strona 69) 6.3 Nastawienie daty i czasu (strona 69) 6.4 Wymuszony sygna synchronizacyjny (strona 69) 7.0 R czna ingerencja do programu (strona 70) 7.1 Trwa e za àczenie lub wy àczenie (strona 70) 7.2 Zakoƒczenie trwa ego àczenia (strona 70) 7.3 R cznie za. (strona 70) 7.4 R cznie wy. (strona 71) 7.5 Blokowanie/ odblokowanie przycisków (strona 71) Programowanie (strona 72) 8.1 Nastawianie programu tygodniowego czas wy àczeƒ(strona 72) 8.2 Nastawianie programu tygodniowego czas za àczeƒ (strona 73) 8.3 Zaprogramowanie na okreêlone daty (strona 73) 8.4 Zaprogramowanie àczenia jednorazowego (strona 74) 8.5 Programowanie przesuni ç czasowych (offset) (strona 74) 8.6 Programowanie astronomiczne kana u 2 (strona 75) 9.0 Program priorytetowy (strona 75) 9.1 Program tygodniowy priorytetowy z programowaniem P1...P9 (strona 76) 9.2 Ustalenie okresów czasu dla programu tygodniowego (strona 77) 9.3 Czasowo ograniczone àczenie trwa e za. lub wy. (strona 77) 10.0 Przeglàd programu (strona 78) 10.1 Przeglàd ca ego (kompletnego) programu (strona 78) 10.2 Przeglàd programu danego kana u (strona 78) 10.3 Przeglàd programu dat dla danego kana u (strona 78) 10.4 Przeglàd dat ca ego (kompletnego) programu (strona 79) 10.5 Przeglàd danych astronomicznych (strona 79) 11.0 Zmiana programu z pami ci (strona 80) 12.0 Kasowanie (strona 81) 12.1 Kasowanie poszczególnych czasów àczeƒ (strona 81) 12.2 Kasowanie programu na daty (strona 82) 12.3 Kasowanie ca ego programu priorytetowego (strona 82) 12.4 Kasowanie kompletne danego kana u (strona 83) 12.5 Kasowanie wszystkiego (strona 83) 13.0 Wymiana (przekazanie) danych/ niezale ne (zewn trzne) zabezpieczenie danych (strona 83) 13.1 Zapisywanie danych zegara na noênik danych Obelisk (strona 83) 13.2 Wczytanie danych z noênika Obelisk do zegara (strona 84) 13.3 Prezentacja: Programowanie z programem (Software) Obelisk (strona 84) 14.0 Wskazówki i dodatkowe mo liwoêci (strona 84) 15.0 Glosariusz (strona 85) 16.0 Tabela b dów (strona 86)

3 1.0 Opis urzàdzenia 2.0 Dane charakterystyczne 1 Wskazanie daty (dnia) 2 Wskazanie daty (miesiàca) 3 Wskazanie roku 4 Wskazanie trwa ego ZA ÑCZ (F o), trwa ego WY ÑCZ (F p) / P 1..9 / r cznego ZA ÑCZ (H o) r cznego WY ÑCZ (H p) 5 Wskazanie aktualnego stanu ZA ÑCZ = o WY ÑCZ = p 6 Przyciski 0 9 do programowania 7 Kieszeƒ na bateri 8 Zacisk przy àczowy dla anteny DCF 77 9 Przycisk dla wprowadzania àczeƒ na okreêlonà dat 10 Dioda LED (wskazanie biegunowoêci) 11 Przycisk dla wprowadzania programu priorytetowego/ zmian 12 Przycisk do kasowania programów i kroków programowania 13 Przycisk do wprowadzania danych do pami ci 14 RES = Reset / mikroprocesor dokonuje zdefiniowanego nowego startu 15 Przycisk do wyboru menu 16 Kursor do wskazywania dni tygodnia 1 = poniedzia ek, 2 = wtorek, Wskazanie 1x ukazuje àczenie jednorazowe 18 Wskazanie odbioru z anteny DCF Wskazanie wymiany danych z Obeliskiem 20 Gniazdo do transferu danych 21 Wskazanie godzin 22 Kursor do wyboru programu 2-kana owy zegar astronomiczny programowanie bezpoêrednio na zegarze lub na komputerze PC za pomocà programu Obelisk dla WIN 95 / WIN 98 / WIN NT astronomiczne czasy àczeƒ dla ka dego dnia obliczone (ustalone) zostajà po podaniu d ugoêci i szerokoêci geograficznej oraz strefy czasowej na zegarze programowaç mo na od 16 do 64 szerokoêci geograficznej pó nocnej lub po udniowej obliczone astronomiczne czasy za àczeƒ i wy àczeƒ mogà byç niezale nie od siebie przesuni te o maks. +/ 120 minut przenoszenie danych noênikiem danych Obelisk od zegara do zegara, od zegara do komputera PC lub od komputera PC do zegara przechowywanie danych na karcie Obelisk 120 czasow àczeƒ z mo liwoêcià dowolnego tworzenia bloków czasów àczeƒ na okreêlone dni tygodnia nie gubiàce si programy àczeƒ EEPROM program dzienny, tygodniowy, roczny funkcja jednokrotnego àczenia dla wszystkich zaprogramowanych na danà dat czasów àczeƒ 10 programów priorytetowych sk adajàcych si z 10 indywidualnych programów tygodniowych na ka dy kana aczenie trwale ZA ÑCZ / WY ÑCZ ograniczone w czasie trwa e ZA ÑCZ / WY ÑCZ ok. 1,5 roczna rezerwa chodu dzi ki wymiennej baterii litowej mo liwa synchronizacja przez anten DCF wyposa ony w zasilacz dla anteny DCF ( aden zasilacz zewn trzny nie jest ju konieczny) 60

4 3.0 Stosowanie/ monta Zegary sterujàce za àczajà, wy àczajà jak te prze àczajà odbiorniki elektryczne w zale noêci od czasu w cyklu dziennym lub tygodniowym, jak te z oznaczeniem danej daty zegar czasowy SEL 173 DCF mo e byç u ytkowany tylko w pomieszczeniach suchych zegary czasowe przystosowane sà do stosowania w typowych warunkach zanieczyszczenia otoczenia zegar czasowy SEL 173 DCF przystosowany jest do zamontowania na typowej szynie profilowej 35 mm (DIN EN 50022) zabudowa na Êcianie mo liwa dzi ki zastosowaniu elementu nr katalogowy Dlatego zalecamy, przed zainstalowaniem mieç na uwadze nast pujàce sprawy: zastosowaç oddzielny przewód do zasilania sieciowego odbiorniki indukcyjne odk óciç przez odpowiednie filtry RC nie montowaç urzàdzenia w bezpoêredniej bliskoêci êróde zak óceƒ jak np.: transformatorów, styczników, komputerów, telewizorów, aparatów telefonicznych itp. urzàdzenia silnie promieniujàce ciep o z prawej strony urzàdzenia skracajà ywotnoêç baterii. 3.3 Pod àczenie elektryczne 3.1 Wskazówki dla bezpieczeƒstwa Pod àczenie i monta mogà byç wykonane tylko przez uprawnionego elektryka; nale y ka dorazowo przestrzegaç obowiàzujàcych przepisów bezpieczeƒstwa. Ingerencje oraz zmiany dokonywane na urzàdzeniu powodujà utrat prawa do gwarancji. 3.2 Wskazówki monta owe Niezale nie od stosowanych rozwiàzaƒ ochronnych nadzwyczaj silne pola magnetyczne mogà mimo to prowadziç do zak óceƒ pracy zegarów sterujàcych sterowanych mikroprocesorem. 61 Nale y przestrzegaç obowiàzujàcych przepisów budowy i bezpieczeƒstwa.

5 3.4 Dane techniczne Oznaczenie: SEL 173 / DCF Rodzaj programu: dzieƒ/ tydzieƒ/ rok Napi cie pracy: 230 V ± 10 % lub 110 V ± 10% Cz stotliwoêç znamionowa: Hz Pobór w asny: ok. 3 VA Zdolnosç àczeniowa: 2 x 16 A (10) A, 250 V~ Materia styków: AgSnO 2 Rodzaj zestyku: zmienny Baza czasu: kwarc Miejsca w pami ci: 122, z tego 2 miejsca wykorzystane dla àczeƒ astronomicznych Najkrótszy odst p czasu àczeƒ 1 min. Dok adnoêç àczenia: sekundowa Dok adnoêç chodu: ± 1 s/ dzieƒ przy 20 C Rezerwa chodu: bateria litowa, ok. 1,5 roku przy 20 C Dopuszczalna temperatura otoczenia: 10 C C ( 10T50) Klasa ochronnoêci: II wg EN Stopieƒ ochrony: IP 20 wg EN Typ: 1 BSTU wg EN , -2-7 Zegar z antenà Baza czasu: dok adnoêç z falà radiowà (przy rezerwie chodu na kwarcu) Maksymalna odleg oêç od anteny radiowej: ok. 200 m Stopieƒ ochrony anteny: IP 54 wg EN Maks. dopuszczalne pod àczenia do anteny: 10 urzàdzeƒ Odbiegajàce dane techniczne prosz uwzgl dniaç zgodnie z tabliczkà znamionowà urzàdzenia. Zastrze enie dokonywania ulepszeƒ technicznych. 62 Wskazówka: Zegary sà zgodne z europejskimi wytycznymi 73/23/EWG (Wytyczne niskiego napi cia) oraz 89/336/EWG (Wytyczne EMV). Gdy zegary stosowane sà w uk adzie z innymi urzàdzeniami to nale y uwa aç na to, by ca y uk ad nie powodowa adnych zak óceƒ radiowych. 3.5 Wymiary Linia przerywana odpowiada wymiarom obudowy adaptera do monta u na Êcianie.

6 4.0 Rezerwa chodu W razie wypadni cia zasilania sieciowego rezerwa chodu zapewnia utrzymanie aktualnego czasu (ok. 1,5 roku). Tak e w stanie beznapi ciowym i wyczerpanej baterii, czasy àczeƒ pozostajà w pami ci. 4.1 Za o enie baterii Zwa aç na biegunowoêç baterii Rys. 1 bateri litowà w o yç do uchwytu wsunàç uchwyt baterii do kieszeni na bateri nacisnàç uchwyt baterii w dó a do us yszenia zatrzaêni cia 4.2 Wymiana baterii Wa na wskazówka: Wymiana baterii przy zasilaniu z sieci: Wszelkie zapami tane dane programu zostajà utrzymane Wymiana baterii bez zasilania z sieci: Uwaga: Gubià si data i czas! 1. Odpowiednim wkr takiem podnieêç kieszeƒ baterii 2. Wyjàç bateri litowà z uchwytu (patrz rys. 2) 3. Zwa aç na biegunowoêç ogniwa litowego (nr zam ) 4. W o yç bateri litowà do uchwytu (patrz rys. 1) 5. Wsunàç uchwyt baterii do kieszeni na bateri 6. Uchwyt baterii nacisnàç w dó a do us yszenia zatrzaêni cia 7. Bateri litowà przekazaç zgodnie z wymogami ochrony Êrodowiska Rys. 3 Rys. 2 63

7 5.0 Pierwsze uruchomienie (zegar bez anteny DCF) Unpewnijcie si e bateria litowa jest za o ona (rozdz. 4.1) Zakoƒczenie programowania: U yç przycisku v do nast pnej pozycji i przestawiç kursor 5.1 Przeglàd wybór menu Przez naciêni cie przycisku v kursor mo e zostaç przesuni ty dla wyboru programu. Kursor przesuwa si przy ka dym naciêni ciu o jeden punkt menu dalej. Kursor pod symbolem: Auto zaprogramowane czasy àczeƒ okreêlajà (program program àczeƒ automatyczny) wybór wst pny àczeƒ (nadrz dny) (r cznie ZA /WY ) n nastawienie / zmiana daty i czasu? przeglàd/ zmiany/ kasowanie/ kasowanie ca oêci Prog. programowanie àczeƒ na dat, àczeƒ tygodniowych i jednokrotnych Offset wprowadzenie przesuni cia (offset-u) dla astronomicznych czasów àczeƒ P program Êwiàteczny, wakacyjny, urlopowy s/f programowanie i zmiany àczeƒ czasu letniego i zimowego 5.2 Zmiany wprowadzonych danych Zegar sterujàcy zawiera informacje prowadzàce programujàcego. Post puje w Êlad za symbolami pulsujàcymi i to one pokazujà kolejnoêç programowania. Korekta wprowadzonych danych: Co zrobiç gdy przez nieuwag zostanie wprowadzona niew aêciwa wartosç? Cofnàç krok programowania: Nacisnàç przycisk CL = cofni cie o jeden krok programowania Nacisnàç kilkakrotnie przycisk CL = cofni cie o wi kszà iloêç kroków Gdy b dna wartoêç pulsuje: przyciskiem wprowadziç prawid owà wartoêç lub przy programowaniu kana u dnia lub tygodnia: przy b dnym wprowadzeniu: nacisnàç ponownie ten sam przycisk. Wskazówka: Cofni te zostaje tylko ostatnie wprowadzenie 64

8 5.3 Nastawienie danych astronomicznych Przy pierwszym uruchomieniu musi najpierw zostaç przeprowadzone resetowanie (skasowanie danych). W tym celu nale y nacisnàç szpiczastym przedmiotem np. zaostrzonym o ówkiem, przycisk RES. Po zresetowaniu wprowadziç dane astronomiczne: szerokoêç i d ugoêç geograficznà oraz stref czasowà. Przy pomocy tych danych zegar oblicza astronomiczne czasy àczeƒ dla ca ego kraju i zachowuje je w pami ci EEPROM. Rys. 1: Resetowanie przy pomocy szpiczastego przedmiotu Rys. 2: Nastawianie stopnia d ugoêci geograficznej (Longitude). Wprowadziç wartoêç w zakresie od 180 (wschodniej) do (zachodniej) Wskazówka: Przyciskiem P mo na zmieniç znak poprzedzajàcy Przyciskiem CL mo na korygowaç dane Rys. 3: Potwierdzenie stopnia d ugoêci przyciskiem Enter Rys. 4: Nastawianie stopnia szerokoêci geograficznej (Latitude). Wprowadziç wartoêç w zakresie od 64 do 16 (po udniowej) oraz od + 16 do + 64 (pó nocnej) Rys. 5: Potwierdzenie stopnia szerokoêci przyciskiem Enter Rys. 6: Nastawienie stref czasowych (patrz dostarczona karta stref czasowych) Wprowadzenie nast puje w zakresie 12 godz. (zachód) do + 12 godz. (wschód) Rys. 7: Wprowadzenie danych do pami ci: Zegar sterujàcy oblicza w ciàgu ok. 20 s czasy àczeƒ na ca y rok Rys. 8: Zegar rozpoczyna z synchronizacjà DCF. Gdy nie pod àczona jest adna antena nale y nastawiç recznie date i czas (Rozdz. 5.4.) potwierdziç stopieƒ szerokoêci dane wprowadziç do pami ci stopieƒ d ugoêci stopieƒ szerokoêci strefa czasowa po ok. 20 s 65

9 5.4 Nastawianie daty i czasu Po danych astronomicznych nastawione zostajà data i czas. Przyk ad: Zegar uruchamiany zostaje o godz. 9:25 Wskazówka: Po uruchomieniu (patrz rozdz. 5.3) zaprogramowana ju jest automatyka prze àczeƒ czasu lato / zima. Nastawienie podstawowe dla Europy Ârodkowej; dat 1. Gdyby po àdana by a inna lub adna regu a prze àczeƒ, to ustawienie mo e zostaç w ka dej chwili zmienione, w sposób opisany w rozdz Tabela wyboru automatycznego prze àczania czasu lato/zima nacisnàç przycisk Nasta- poczàtek czasu poczàtek czasu obszar obowienie letniego zimowego wiàzywania data, dzieƒ rok data, miesiàc godzina dat 0 adnego prze àczenia adnego prze àczenia dat 1 ostatnia niedziela ostatnia niedziela Unia marca paêdziernika Europejska (z godz. 2 na 3) (z godz. 2 na 1) dat 2 ostatnia niedziela ostatnia niedziela Wielka marca paêdziernika Brytania (z godz. 1 na 2) (z godz. 2 na 1 ) dat 3 pierwsza niedziela ostatnia niedziela kwietnia paêdziernika USA minuta wprowadziç do pami ci dat 4 indywidualna tabela prze àczeƒ lato / zima programowalna tylko poprzez program Obelisk 66

10 5.6 Zmiany automatyki lato / zima Wybierzcie nowà automatyk czasu lato / zima (Rozdz. 5.5.) Przyk àd: nastawienie dat1 Zmieniç na: nowe obowiazujàce czasy dat Zmiana daty i czasu Gdy kursor jest w pozycji n, to przyciskami mo e byç zmieniona ka da pulsujàca wartoêç, aktualny czas lub aktualna data Zmiana daty np.: z na Tylko zmiana czaus np.: z 9:25 na 9:27 6x Dat. wybraç S/W korekta wybraç Dat godz. 2 Enter dat dzieƒ korekta nowa dat 2 do pami ci miesiàc do pami ci korekta przyciskiem v z powrotem do programu automatycznego 67 rok do pami ç pami ci nacisnàç kilkakrotnie przycisk Enter, a kursor ustawi si pod Auto lub post powaç wg tej linii i zmieniç aktualny czas

11 6.0 Pierwsze uruchomienie (z antenà DCF) Gdy do zegara jest pod àczona antena DCF, SEL 173 DCF pracuje jako zegar sterowany sygna em radiowym. Po recznym wprowadzeniu danych astronomicznych (rozdz. 5.3.) zegar sterowany radiowo przy odbiorze sygna u radiowego DCF 77 ustawia automatycznie aktualny czas, dat i czas lato / zima. Poza tym obs uga zegara sterowanego radiowo jest identyczna jak zegara bez anteny DCF Warto wiedzieç: - dok adnoêç zegara radiowego ± 1 s na lat - miejsce nadawania sygna u radiowego: Mainflingen pod Frankfurtem n/menem 6.1 Pod àczenie i ukierunkowanie anteny radiowej Pod àczenie anteny radiowej: do pod àczenia zastosujcie przewód 2- y owy pod àczcie anten na zaciski DCF 77 zegara do anteny mo e byç pod àczonych do 10-ciu urzàdzeƒ SEL 173 DCF gdy Êwieci dioda LED (DCF 77) musi zostaç zmieniona biegunowoêç przewodu antenowego Pod àczenie urzàdzenia Thebena TR 658 DCF do tego samego przewodu antenowego jest niedopuszczalne SEL 173 DCF SEL 173 DCF N L - zasi g nadajnika: ok km - synchronizacja po pierwszym uruchomieniu oraz po tym codziennie w nocy Unikajcie instalacji w pobli u: - nadajników sygna ów radiowych - urzàdzeƒ radiologicznych - telewizorów i komputerów osobistych Zalecane miejsce zainstalowania: - na zewnàtrz szaf rozdzielczych (oddalenie co najmniej 4 m) - pod dachem - w miejscu chronionym na wolnej przestrzeni L L N DCF 77 DCF 77 Ukierunkowanie (ustawienie) anteny radiowej: Anten radiowà ustawiç na kierunek Frankfurt a zabudowana dioda LED zacznie pulsowaç w cyklu sekundowym. L L N DCF 77 Frankfurt a.m 68

12 6.2 Nastawienie danych astronomicznych Dane astronomiczne muszà przy pierwszym uruchomieniu byç wprowadzone jak opisano w rozdz Przyk ad: Zegar zsynchronizowa si w dniu o godz. 9:25 2) 6.3 Nastawienie daty i czasu A. Uruchomienie automatyczne Wskazówka: Podczas synchronizacji nie naciskaç adnego przycisku! 3) Nast pstwo: Próba synchronizacji zostanie natychmiast przerwana By nast pnie uzyskaç nowy start musi zostaç ponownie naciêni ty przycisk Reset 1. Wskaênik liczy od 00 do 59 (patrz rys. 2) W zale noêci od jakoêci odbioru sygna u DCF 77 przebieg ten mo e si kilkakrotnie powtórzyç. 2. Gdy zegar odebra ca kowicie dwa sygna y symbol RC zatrzymuje si, ukazane zostajà stany àczeƒ kana ów (patrz rys. 3). Zegar jest teraz gotowy do pracy. B. Uruchomienie r czne Wskazówka: Gdy zegar przy uruchamianiu, tak e po kilku próbach nie synchronizuje si, ewentualnie sygna odbiorczy jest zak ócony, wtedy zaleca si nastawiç dat i czas w sposób przedstawiony rozdz Zegar próbuje potem w godzinach nocnych zsynchronizowaç si z sygna em radiowym Wymuszony sygna synchronizacyjny Synchronizacja nast puje po pierwszym uruchomieniu, a potem codziennie mi dzy godz. 1:58 a 3:13. Synchronizacja drogà radiowà mo e byç tak e wywo ana w ciàgu dnia r cznie (wo anie o sygna ). Start wo ania o sygna : 1. Nacisnàç przez ok. 3 s przycisk Dat. 2. Po czym przycisk zwolniç Zegar synchronizuje si na sygna DCF 77. Na wskaêniku LCD mo na zobaczyç: Symbol RC pulsuje tylko podczas jednej synchronizacji! Gdy zegar si zsynchronizuje nast puje przeglàd programu. Kana y przejmujà nast pnie indywidualne stany àczenia wynikajàce z programu. Na wskaêniku LCD symbol RC ukazywany jest w sposób sta y.

13 7.0 R czna ingerencja do programu 7.1 Trwa e za àczenie lub wy àczenie Ka dy kana mo e byç jako àczenie trwa e r cznie za àczony lub wy àczony. àczenie trwa e ma najwy szy priorytet (pierwszeƒstwo). Kana pozostaje a do czasu jego r cznego cofni cia w àczeniu trwa ym w pozycji za àczenia lub wy àczenia. Czasowo ograniczone àczenie trwa e za àcz. / wy àcz. (patrz rozdz. 9.3) Przyk ad: Kana 2 w àczeniu trwa ym àczyç na wy àczenie Rys. 1: w modusie Auto wybraç kana Rys. 2: wybraç àczenie trwa e dla tego kana u Rys. 3: 0 = Dauer AUS (trwale wy àcz) (trwale za àcz = 1) àczenie trwa e musi byç zakoƒczone manualnie (r cznie). Po zakoƒczeniu àczenia trwa ego o stanie za àczenia kana ów decyduje (przejmuje) znowu program automatyczny. Przyklad: Zakoƒczyç trwale wy àczenie kana u 2 kana àczenie trwa e 7.2 Zakoƒczenie trwa ego àceznia Ka dy kana mo e byç jako àczenie trwa e (Dauerschaltung) r cznie za àczony lub wy àczony. àczenie trwa e ma najwy szy priorytet. Kana pozostaje w trwa ej pozycji za àcz. lub wy àcz. a do jego r cznego cofni cia. kana àczenie trwa e zakoƒczyç 7.3 R cznie ZA ÑCZ (zadanie àczenia) Ka dy program mo e zostaç w programie automatycznym za àczony. Na wskaêniku ukazuje si wtedy symbol H = Hand (reka). Zadane àczenie zostaje nast pnym rozkazem àczeniowym znowu zdj te (skasowane). Wskazanie H gaênie. Wybraç kana : np. przycisk 1 = kana C1, przycisk 2 = kana C2 Wybraç stan àczenia: przycisk 1 = za àczyç, przycisk 2 = wy àczyç Przyk àd: Kana C2 r cznie za àczyç, przycisk 2 jeden raz nacisnàç Auto Auto wy kana za àcz 70

14 7.4 R cznie WY ÑCZ (zadanie àczenia) Ka dy program mo e zostaç w programie automatycznym wy àczony. Zadane àczenie zostaje nast pnym rokazem àczeniowym znowu skorygowane (smbol H gaênie). Wybraç kana : Przycisk 1 = kana C1, przycisk 2 = kana C2 Wybraç stan àczenia: przycisk 1 = za àczyç, przycisk 0 = wy àczyç Przyk ad: Wy àczyç r cznie kana C2, przycisk 2, nacisnàç 0 kana 2 wy 7.5 Blokowanie / odblokowanie przycisków Kartà pamieci obelisk mo na zapobiec obs udze zegara przez osoby niepowo ane. Gdy przyciski zosta y zablokowane niemo liwy jest bez karty pami ci Obelisk aden przeglàd programu lub programowanie. Obs uga zegara: Gdy po wciêni ciu któregoê z przycisków pulsuje przycisk Obelisk to oznacza to, e przyciski sà zablokowane. 1. W ó cie kart Obelisk do gniazda transferu danych Zegar mo e byç znowu obs ugiwany normalnie 2. Przyciskiem v mo ecie wybraç jeden z programów 3. Po tym mo ecie usunàç kart Obelisk i programowaç dalej Przyciski sà znowu zablokowane, gdy zegar wskoczy z powrotem do modusu pracy Auto Cofni cie blokady przycisków 1. W ó cie kart pami ci Obelisk do gniazda transferu danych 2. NaciÊnijcie przycisk 8 na przeciàg ok. 4 s. Symbol Obelisk pojawia si i gaênie ponownie po 4 s. 3. Wyjmijcie kart Obelisk przyciski sà znowu odblokowane Blokowanie przycisków: 1. W ó cie kart pami ci Obelisk do gniazda transferu danych 2. NaciÊnijcie przycisk 8 na przeciàg ok. 4 s, a zacznie pulsowaç symbol Obelisk 3. Wyjmijcie kart pami ci Przyciski sà zablokowane 71

15 8.0 Programowanie 8.1 Nastawianie programu tygodniowego czas wy àczenia Przy pierwszym uruchomieniu zegar wyliczy na podstawie danych astronomicznych czasy wschodu i zachodu s oƒca dla ka dego dnia roku. Kana 1 zegara za àcza przy zachodzie s oƒca i wy àcza przy wschodzie s oƒca. Astronomiczne czasy àczeƒ mogà w nocy zostaç przerwane lub zerwane. To oznacza, e zegar mo e z nastaniem zmroku za àczyç i o stale zaprogramowanym czasie w nocy wy àczyç. Kana 2 jest kana em àczeniowym z normalnymi czasami àczeniowymi dni tygondia, czasami àczeƒ na okreêlonà dat oraz z czasami àczeƒ priorytetowych. Dodatkowo mo e kana 2 byç aktywowany jako kana astronomiczny (rozdz. 8.6). Czasy astronomiczne nie mogà zostaç zmienione, lecz mogà one w sposób oddzielny dla wschodu i zachodu s oƒca zostaç dodane do ofsetu (przesuni cia) (patrz rozdz. 8.6). W ka dà noc o godz. 0:00 zegar aduje czasy astronomiczne na aktualny dzieƒ z pami ci EEPROM. Na kanale 1 àczenie astronomiczne ma zaprogramowany czas za àczenia na ka cy wieczór. Gdy kana 2 aktywowany zosta jako kana astronomiczny, w kanale 2 jest tak e zaprogramowany na ka dy wieczór czas za àczenia. Przyk ad: Zaprogramowaç czas dla przerwy w nocy: kana C1 ma od poniedzia ku do piàtku o godz. 22:30 wy àczyç. p kursor w. poz. Prog. wybraç program wy àczyç dni tygodnia potwierdziç kana 1 dni tygodnia godziny minuty program do pami ci *) Nacisnàç przycisk 0, czas àczenia nast puje codziennie 72

16 8.2 Nastawianie programu tygodniowego czas za àczenia 8.3 Programowanie na okreêlonà dat Na kanale 1 àczenie astronomiczne ma dla ka dego rana zaprogramowany czas wy àczenia. Gdy kana 2 zosta aktywowany jako kana astronomiczny, w kanale 2 jest tak e dla ka dego rana zaprogramowany czas wy àczenia. Przyk àd: Kana C1 ma w dniu :30 za àczyç. Kursor ustawiç w poz. Przyk àd: zaprogramowaç czas dla przerwy w nocy. Kana C1 ma od poniedzia ku do piàtku o 5:30 za àczyç o wybraç prog. kana 1 kana 1 za àczyç za. data dny tygodnia dni potwierdziç dzieƒ miesiàc godziny minuty godziny minuty do pami ci Dalsze programowanie jak opisano lub przyciskiem v programu automatycznego. z powrotem do do pami ci Dalsze programowanie jak opisano lub przyciskiem v programu automatycznego. z powrotem do 73

17 8.4 Programowanie àczenia jednorazowego Przyk ad: Kana C2 w dniu o godz. 21:30 1 x za àczyç Wskazówka: Tylko zaprogramowane na dat czasy àczeƒ mogà zostaç zaprogramowane w funkcji 1 x (patrz rys. 9). Gdy àczenie zosta o wykonane zaprogramowany czas zostanie samoczynnie skasowany o pó nocy. wybraç prog. kana 2 za data 8.5 Programowanie przesuni ç czasowych (offset) Astronomiczne czasy za- i wy àczeƒ dla kana u 1 mogà w sposób niezale ny od siebie zostaç przesuni te o maks. ± 120 min. Dzi ki funkcji offset czasy àczenia mogà zostaç dopasowane do warunków miejscowych np. cienie rzucane przez góry. Gdy kana 2 zaprogramowany zosta jako astronomiczny obowiàzujà dla niego takie same warunki offsetu jak dla kana u 1. Uwaga: Offset dla wschodu s oƒca przej ty zostaje dopiero po zabezpieczeniu w pami ci offsetu dla zachodu s oƒca. Przyk ad: Czas wy àczenia 30 min. po wschodzie s oƒca, czas za àczenia 30 min. przed zachodem s oƒca. dzieƒ miesiàc wybraç offset zmieniç znak poprzedzajàcy godzina minuty 9) 1 x wschód s oƒca offset potwierdziç do pami ci Dalsze programowania jak opisano lub z powrotem przyciskiem v programu automatycznego. do zachód s oƒca obydwa offsety wprowadziç do pami ci 74

18 8.6 Programowanie astromiczne kana u 2 Kana 2 po pierwszym uruchomieniu zaprogramowany jest jako normalny kana do àczeƒ bez funkcji astronomicznej. Kana 2 mo e byç aktywowany jako kana astronomiczny. Kana 2 przejmuje czasy àczeƒ astronomicznych oraz offset z kana u 1. Jednak mogà te zostaç zaprogramowane inne czasy przerw àczeniowych nocnych ni na kanale 1 przyporzàdkowanie dla kana u C2 potwierdziç nastawienie kana astronomiczny Wskazówka: By odstawiç àczenie astronomiczne dla kana u 2, naciênijcie jak na rys. 2 przycisk Program priorytetowy W SEL 173 DCF mo e byç od o onych, oprócz normalnych programów tygodniowych, do 9-ciu ró nych innych programów tygodniowych. Jeden z ustalonych programów tygondiowych P1... P9 mo e w dowolnie ustalonych okresach zostaç odwo any. Program sk ada si z: 1. Ustalenia programu tygodniowego (rozdz. 9.1.) 2. Ustalenia dat poczàtku i koƒca (rozdz. 9.2.) JeÊli czasokresy kilku programów tygodniowych nak adajà si na siebie, to skuteczny jest program o wy szym indeksie. Przyk adowo program tygondiowy P9 dzia a przed programem P3. W stopniach priorytetu 1 do 4 skuteczne sà czasy astronomiczne. Program priorytetowy wymusza jedynie swój program na normalnym programie àczeƒ. W stopniach priorytetowych od 5 do 9 czasy astronomicznych àczeƒ sà st umione a wykonywany jest zaprogramowany program dzienny lub tygodniowy. Zaprogramowaç mo na pi ç programów tygodniowych (program normalny oraz stopnie priorytetu 1 do 4) a tak e jeszcze zaprogramowaç mo na do pi ciu programów tygodniowych, które t umià astronomiczne czasy àczeƒ (stopnie priorytetów 5 do 9). Wszystkie programy tygodniowe mogà byç przyporzàdkowane w roku dowlnym okresom czasu. By zachowaç nad tym przeglàd zaleca si zanotowaç sobie te ró ne programy w tabelce umieszczonej na koƒcu niniejszej instrukcji obs ugi. Czasy àczeƒ wykonywane sà wed ug nast pujàcej kolejnoêci pierwszeƒstwa: àczenie trwa e czasowo ograniczone àczenie trwa e rozdz. 9.3 (wy àczenie ma pierwszeƒstwo przed za àczeniem) jednorazowe àczenie na okreêlonà dat rozdz. 8.3 (wy àczenie ma pierwszeƒstwo przed za àczeniem) program tygodniowy z priorytetem rozdz. 9.1/9.2. (P 9 ma pierwszeƒstwo przed P1) program tygodniowy rozdz. 8.1/8.2.

19 Schemat programu tygodniowego z priorytetem Progr. tygodniowy Progr. tygodniowy Progr. tygodniowy Progr. tygodniowy Progr. tygodniowy P5 Progr. tygodniowy Progr. tygodniowy Progr. tygodniowy P1 Kana C1 za àczyç codzienne o 19:15 Kana C1 wy àczyç codzienne o 23:00 Priorytet Progr. tygodniowy P4 Kana C1 za àczyç w sobot + niedziel o 19:30 Kana C1 wy àczyç w sobot + niedziel o 8: Program tygondiowy prioryetowy programowanie P1...P9 Przyk ad: Kana C2 za àcza codziennie o godz. 8:15 Przyporzàckowanie priorytetowe P1 wybór programu za àcz. wybór kana u codziennie start np.: 8.4 koniec np.: 27.5 start np.: 21.7 koniec np.: 7.9 godziny minuty Progr. tygodniowy standardowy Progr. tygodniowy P1 Progr. tygodniowy standardowy Progr. tygodniowy P4 Progr. tygodniowy standardowy Przy przejêciu do nowego programu (np. w dniu o godz. 0:00) te kana y, których to dotyczy zostanà tak àczone jak gdyby ten nowy program tygodniowy by czynny ju od d u szego czasu. To oznacza, e ten nowy program tygodniowy wykonuje przeglàd wsteczny. 76 priorytet P1 do pami ci Wskazówka: Dla programów tygodniowych z priorytetem mo e byç ustalona dowolna iloêç za./wy.

20 9.2 Ustalenie okresów czasu dla programów tygoniowych P1...P9 Okres czasu danego programu tygodniowego P1...P9 ustalony zostaje przez wprowadzenie daty poczàtku i daty koƒca okresu. Program tygodniowy rozpoczyna si o godz. 0:00 zaprogramowanej daty poczàtku i koƒczy si o godz. 24:00 daty koƒca. Przyk ad: W odniesieniu do normalnie realizowanego programu ma kana C2 od 8 kwietnia do 27 maja realizowaç program priorytetowy o indeksie P1. W ustalonym okresie czasu z przyporzàdkowaniem priorytetowym P1...P9 kompletny program standardowy (bez przyporzàdkowania priorytetowego) zostaje st umiony. 9.3 Czasowo ograniczone àczenie trwa e za. lub wy. Przyk ad: Podczas Âwiàt Bo ego Narodzenia tj. mi dzy 27. Grudnia 7. stycznia wy àczone majà pozostaç wszystkie odbiory pod àczone do kana u C2. wybraç P kana 2 wybraç P kana 2 data Start data Koniec 6) data start data koƒcowa 6) priorytet wy àczyç wybraç Prio Dalsze programowanie tak jak to ju opisano lub przyciskiem wybraç Prio v z powrotem do programu Auto. Gdy program priorytetowy ma byç wykonywany tylko 1x-nacisnàç przycisk 1 (rys. 6). Gdy program ma byç wykonywany corocznie nacisnàç przycisk 0 (rys. 6). 1 x corocznie do pami ci Czasowo ograniczone àczenie trwa e wykonaç tylko 1x, nacisnàç przycisk 1. (rys. 6). Czasowo ograniczone àczenie wykonywaç corocznie, nacisnàç przycisk 0 Czasowo ograniczone àczenie sta e dla C1 musi zostaç zaprogramowane w sposób oddzielny. Dalsze programowania jak opisano wczeêniej lub przyciskiem v do programu Auto. 77

21 10.0 Przeglàdanie programu Przy przeglàdaniu programu automatyczne czasy àczeƒ ukazywane sà zawsze tylko w aktualny dzieƒ. Ka dorazowo o godz. 0:00 zegar aduje czasy astronomicznei dla nowego dnia z pami ci EEPROM do pami ci pracy (operacyjnej). Dla odró nienia astronomicznych czasów àczeƒ od normalnych czasów àczeƒ sà one na wskaêniku oznaczone literà A przed znakiem stanu àczenia kana u Przeg àd ca ego programu (kompletnego) Kursor wyboru programu ustawiç pod?. Przez naciêni cie przycisku Enter (wielokrotnie) przeglàdnaç kompletny program Przeg àd programu danego kana u Rys. 1: Wybór menu i wskazanie wolnych miejsc w pami ci. Np.: 104 Rys. 2: Wybraç kana np.: C1, nacisnàç przycisk 1 Rys. 3: Rozpoczàç przeglàd np.: od poniedzia ku: nacisnàç przycisk 1 Litera A przed stanem kana u oznacza czas àczenia astronomicznego Rys. 5: Pami ç zostanie przeszukana dla dalszych stanów àczeƒ 10.3 Przeg àd programu dat dla danego kana u Rys. 1: Wybór menu i wskazanie wolnych miejsc w pami ci. Np.: 104 Rys. 2: Wybraç kana np.: C1, nacisnàç przycisk 1 Rys. 3: Wybraç program àczeƒ wed ug dat, nacisnàç przycisk Dat Rys. 4: Rozpoczàç przeglàd np.: od maja nacisnàç przycisk 0, 5 (przeglàd od lutego nacisnàç przycisk 0, 2) Rys. 5: Wyszukaç àdany czas àczeƒ. Nacisnàç przycisk Enter. Rys. 6: Przyk d: Pami ç szuka dalszych czasów àczeƒ wybraç? kana 1 data 4) od maja wybraç? kana 1 przeg àd przeg àd od dnia = poniedz. przeglàd przyciskiem v z powrotem do programu Auto. przeglàd lub przyciskiem v z powrotem do programu automatycznego (Auto) 78

22 10.4 Przeg àd ca ego kompletnego programu Przeg àd kompletny dat dat nast puje jak to opisano w Krok wprowadzenia na rys. 4 (przycisk 0, 5) musi przy tym zostaç omini ty. Wszystkie zapami tane czasy àczeƒ na okreêlone daty zostajà ukazywane po kolei od stycznia (01). By zmieniç dane astronomiczne wykonaç resetowanie (Reset) (rozdz. 5.3) wybraç? d ugoêç geograficzna 10.5 Przeg àd danych astronomicznych Rys. 1: Wybór menu i wskazanie wolnych miejsc w pami ci np.: 104 Rys. 2: Przeglàd danych astronimicznych: nacisnàç przycisk 9 Ukazany zostaje stopieƒ d ugoêci geograficznej Rys. 3: Ukazany zostaje stopieƒ szerokoêci geograficznej Rys. 4: Ukazana zostaje strefa czasowa Rys. 5: Z powrotem do menu przeglàdanie Wskazówka: Przycisk CL àczy z powrotem do poprzedniego wskazania. szerokoêç geograficzna menu? strefa czasowa z powrotem do progra- Dalszy przgelàd jak opisano lub przyciskiem v mu automatycznego (Auto). 79

23 11.0 Zmiana programu z pami ci Ka dy zapami tany ju program, oboj tnie czy tygodniowy czy roczny mo e zostaç zmieniony wed ug indywidualnych potrzeb. Czasy astronomiczne na tym zegarze nie mogà zostaç zmienione. Poprzez Offset mo na czasy astronomiczne przesuwaç. Warunek: kursor musi staç w pozycji? Przyk ad: Rys. 1: Przyk ad: wolne miejsca w pamieci 104 Rys. 2: Przyciskiem 1 wybrany kana C1 Rys. 3: Poprzez kilkakrotne naciêni cie przycisku Enter spowodowaç ukazanie si czasu, który chcemy zmieniç Rys. 4: Przycisk P = korekta Rys. 5: Zmienianie np.: Kana C2 : za àcz zmieniç przyporzàdkowanie kana u: Przyciskiem 1,2 zachwoaç przyporzàdkowanie kana u: Przyciskiem Enter dalej Rys. 6: Stan àczenia np.: za àczyç zmieniç stan àczenia: przyciskiem 0, 1 zachowaç stan àczenia: przyciskiem Enter dalej Rys. 7: Zaprogramowane dni tygodnia czasy àczeƒ nast pujà w dni: poniedzia ek do piàtku (1-5) zmiana dni tygodnia np.: Êroda, sobota, niedziela nie, nacisnàç przycisk 3, 6, 7 zachowaç dni tygodnia: dalej przyciskiem Enter Rys. 8: Zmiany wprowadziç do pami ci Rys. 9: Zmiana czasu Rys. 10: Z powrotem do wskazania wolnych miejsc w pami ci 80 wybraç? kana 1 szukanie zmienianie kana potwierdzenie dni tygodnia godziny minuty do pami ci Dalsze zmiany jak to opisano wczeêniej lub przyciskiem v do programu automatycznego (Auto). z powrotem

24 12.0 Kasowanie Astronomiczne czasy àczeƒ na tym zegarze nie mogà zostaç skasowane. Przy kasowaniu ca kowitym pozornie znikajà astronomiczne czasy àczeƒ. Skoro tylko zegar powraca do stanu automodusu, czasy astronomicznych àczeƒ zostana jednak wpisane z powrotem do pami ci RAM Kasowanie pojedynczych czasów àczeƒ Rys. 1: Wybór menu? oraz wskazanie wolnych miejsc w pami ci, np.: 104 Rys. 2: Wybór kana u np.: C1, nacisnaç przycisk 1 Rys. 3: Rozpocz cie szukania od dzieƒ 1 = poniedzia ek, nacisnàç przycisk 1 Rys. 4: szukanie czasów àczeƒ: nacisnàç przycisk Enter Rys. 5: Kasowanie: nacisnàç CL i potem Enter Przerwanie przebiegu kasowania: nacisnàç CL w miejsce Enter Rys. 6: Przycisk Enter pami ç szuka dalszych czasów àczeƒ Rys. 7: Z powrotem do programu Auto Dalej kasowaç jak ju opisano lub przyciskiem v programu Auto. z powrotem do 81

25 12.2 Kasowanie programu na daty Rys. 1: Wybór menu? oraz wskazanie wolnych miejsc w pami ci np.: 104 Rys. 2: Wybór kana u np.: C1, nacisnàç przycisk 1 Rys. 3: Wybraç czasy àczeƒ na dat, nacisnàç przycisk Dat. Rys. 4: Rozpoczàç przeglàd od stycznia nacisnàç przycisk 0,1 (luty 0,2 itd.) Rys. 5: Wyszukaç czas àczenia, który ma zostaç skasowany, nacisnàç przycisk Enter Rys. 6: Kasowanie tego czasu: nacisnàç CL a potem Enter Przerwanie biegu kasowania: nacisnàç CL w miejsce Enter Rys. 7: Przycisk Enter pami ç szuka dalszych czasów àczeƒ 12.3 Kasowanie ca ego programu priorytetowego Rys. 1: Wybór menu? oraz wskazanie wolnych miejsc w pami ci, np.: 104 Rys. 2: Nastawienie przebiegu kasowania, nacisnàç przycisk CL Rys. 3: Wybraç kana np.: C1, nacisnàç przycisk 1 Rys. 4: Wybraç program priorytetowy, który ma byç skasowany np.: P1, nacisnàç przycisk Przerwanie przebiegu kasowania: ponownie nacisnàç przycisk CL Rys. 5: Potwierdziç przeprowadzony przebieg kasowania, nacisnàç przycisk: Enter wybraç? kana 1 wybraç? kasowanie data start styczeƒ 4) kana 1 priorytet 1 szukanie àczeƒ przyciskiem potwierdziç skasowaç dalej kasowaç jak opisano lub przyciskiem v z powrotem do programu Auto. kasowanie potwierdziç Dalsze kasowanie jak opisano lub przyciskiem v z powrotem do programu Auto. 82

26 12.4 Kasowanie kompletne danego kana u Program jednego kana u mo e zostaç skasowany kompletnie (ca kowicie). Kasowanie nast puje jak opisano w rozdz Krok wprowadzenia (wykonania) opisany w rys. 4 (przycisk 1) musi w tym przypadku zostaç pomini ty Kasowanie wszystkiego Rys. 1: Wybór menu? oraz wskazanie wolnych miejsc w pami ci np.: 104 Rys. 2: Program kasowania, nacisnàç przycisk CL Rys. 3: Kasowanie wszystkiego, nacisnàç przycisk 0 Przerwanie biegu kasowania ponownie nacisnàç przycisk CL Rys. 4: Potwierdziç kasowanie nacisnàç przycisk CL Rys. 5: Wskazanie 122 miejsc w pami ci wszystkie czasy àczeƒ zosta y skasowane Rys. 6: Z powrotem do programu Auto 13.0 Wymiana (przekazywanie) danych/niezale ne (zewn trzne) zabezpieczenia Kart pami ci Obelisk mo na zabezpieczyç niezale nie (zewn trznie) zaprogramowane w zegarze czasy àczeƒ. Dene te mogà byç archiwizowane lub przenoszone i wczytywane od zegara do zegara. Rys. 4 Nr zam Zapisywanie danych z zegara na kart pami ci Obelisk wybraç? kasowanie Kart pami ci Obelisk w o yç do gniazda transferu danych (rys. 4) wybraç menu? Zapisaç dane na kart pami ci: nacisnàç przycisk Enter Dane zosta y wyeksportowane. Przyciskiem Enter z powrotem do menu Auto. wszystko przyciskiem v kasowanie potwierdziç z powrotem do programu Audio 83 Wskazówka: gdy kart pami ci Obelisk zostanie wyciàgni ta za wczeênie, wszelkie znajdujàce si w pami ci czasy àczeƒ zostanà skasowane (patrz tabela w rozdz. 16).

27 13.2 Wczytanie danych z karty pami ci Obelisk do zegara W o yç kart pami ci Obelisk do gniazda transferu danych (rys. 4) wybraç menu Prog. Wczytanie danych nacisnàç przycisk Enter. Dane zosta y wczytane gdy na wskaêniku LCD uka e si symbol End, wtedy usunàç kart pami ci. Przyciskiem Enter z powrotem do menu Autol 13.3 Prezentacja programowanie z programem (Software Obelisk) Jako dalsza opcja istnieje mo liwoêç zaprogramowania na komputerze przy zastosowaniu programu komputerowego Obelisk. Sporzàdzony program mo e zostaç zapisany na karcie pami ci a tak e wydrukowany. Karta pami ci mo e byç stosowana jako zabezpieczenie danych lub s u yç do wczytywania do innych zegarów typu SEL 173 DCF. Wymagania sprz towe: PC od 486, wolne miejsce na dysku twardym ok. 1 MB Program WIN 95 / WIN 98 / WIN NT Numer zamówieniowy: obejmuje dostaw : program komputerowy Obelisk + adapter systemu + karta pami ci Obelisk Schemat funkcjonalny: 14.0 Wskazówki i dodatkowe mo liwoêci 1. Specjalny program dni Êwiàtecznych: Sposób post powania, by w dniach Êwiàtecznych odbiorniki za àczaç i wy àczaç w innym czasie 1. Zaprogramujcie àdany program Êwiàteczny. Czasy za àczeƒ wy àczeƒ muszà nast powaç codziennie. Tym czasom àczeƒ przyporzàdkowany musi byç priorytet P1... P9 (rozdz. 9.1). 2. Ustaliç okres czasu dla programu tygodniowego np.: tylko dla 1 maja. Rozpocz cie 01.05, koniec (rozdz. 9.2) szeregowo 84

28 15.0 Glosariusz Co oznacza praca automatyczna (Auto)? Kursor znajduje si pod Auto. Ukazywany jest aktualny czas. KolejnoÊç àczeƒ zegara ustalona jest przez znajdujàce si w pami ci czasy àczeƒ (nale y mieç na uwadze to, e àczenie trwa e, patrz. rozdz. 7.1, ma pierwszeƒstwo) Co oznacza automatyczny krok powrotny? Je eli w modusie przeglàdania lub progmowania nie zostanie przez czas d u szy naciêni ty jakikolwiek przycisk, to wskazanie skacze samoczynnie po ok. 70 s z powrotem do programu automatycznego. Zegar przyjmuje przy tym stan àczenia wynikajàcy z programu. Co oznacza przeglàd wstecz? Po zmianie programu lub zmianie czasu po cofni ciu (zdi ciu) wczeêniej zaprogramowanego czasu àczenia, nast puje automatycznie przeglàd wsteczny. Urzàdzenie przyjmuje przy tym stan àczenia wynikajàcy z programu. Co oznacza korekta wprowadzonych danych? Przy jakimê b dnym wprowadzeniu w czasie programowania mo na przez naciêni cie przycisku CL cofnàç to wprowadzenie i bezpoêrednio je skorygowaç. Co oznacza tworzenie bloków dni tygodnia? Programowanie takiego samego czasu àczenia w kilku dniach tygodnia np.: 6:00 za àczenie np.: w poniedzia ek, wtorek i piàtek. Zaj te zostaje tylko jedno miejsce w pami ci. Co oznacza karta pami ci Obelisk? PrzenoÊny noênik danych, który mo e byç zastosowany do: zabezpieczenia zaprogramowanego programu àczeƒ czasowych powielenie zaprogramwanych àczeƒ czasowych szybkiego programowania dalszych zegarów z takim samym programem. Opcja mo liwa tylko z programem komputerowym Obelisk programowania na komputerze PC, wpisywania do karty pami ci Obelisk wczytania programu do zegara (- ów) mo liwe jest wydrukowanie programu Co oznacza RESET? Przez naciêni cie przycisku RESET nast puje zdefiniowany nowy start zegara. Aktualny czas oraz data zostajà skasowane. Znajdujàce si w pami ci czasy àczeƒ pozostajà w sposób trwa y zachowane. Co oznacza EEPROM? EEPROM jest pami cià elektronicznà która mo e zapami tane dane zachowaç tak e w stanie bezpràdowym (bez baterii) na czas ok. 40 lat. Co to jest wskaênik LCD? Wskaênik LCD jest wskaênikiem ciek okrystalicznym, na którym ukazywane byç mogà aktualny czas oraz zapami tane dane (czasy àczeƒ) 85

29 16.0 Tabela b dów By podnieêç bezpieczeƒstwo pracy, zostajà w zegarze przeprowadzane ró ne próby wewn trzne. Gdy podczas tych prób rozpoznany zostanie jakiê b àd, ukazuje si odpowiedni meldunek na wskaêniku LCD Numery b dów 4, 5, 6, 7, 8: B àd przy przenoszeniu danych znajdujàcych si na Obelisku 1. Program za adowaç ponownie na kart pami ci 2. Przebieg jeszcze raz powtórzyç 3. Bez efektu Zadzwoƒcie na HOTLINE Numer b du 3: Karta pami ci zosta a wyj ta przed zakoƒczeniem przekazywania danych Przebieg powtórzyç ponownie Numery b du 1, 2, 8: Uszkodzona pami ç programu Zadzwoƒcie na HOTLINE 86
