1 MonoTel Nr elero GB Instrukcja obs ugi Instrukcj nale y zachowaç! FR ES IT elero Sp. z o.o. ul. Domaga y Kraków info@elero.pl Nr /0604

2 Spis treêci Wskazówki dotyczàce bezpieczeƒstwa Wskazówki dotyczàce bezpieczeƒstwa Opis przycisków Informacje ogólne Zastosowanie zgodne z przeznaczeniem Wskazówka Monta uchwytu Êciennego ObjaÊnienia funkcji Lampka kontolna nadawania Sterowanie grupà Programowanie zdalnego sterowania Programowanie nadajnika/kana u Programowanie kolejnych nadajników Pozycje poêrednie rolety/markizy/ aluzji Programowanie pozycji poêredniej Programowanie pozycji wentylacji/obrotu Przesuni cie do pozycji poêredniej Przesuni cie do pozycji wentylacji/obrotu Kasowanie pozycji poêredniej Kasowanie pozycji wentylacji/obrotu Kasowanie zdalnego sterownia Kasowanie poszczególnych nadajników Kasowanie wszystkich nadajników Dane techniczne Wymiana baterii Czyszczenie Pomoc przy usuwaniu problemów eksploatacyjnych -12 Ogólne oêwiadczenie zgodnoêci Wskazówki! Wa ne wskazówki dotyczàce bezpieczeƒstwa! Prosz stosowaç si do poni szych zaleceƒ. Stosowaç wy àcznie w suchych pomieszczeniach. Stosowaç wy àcznie oryginalne cz Êci elero. Nie przebywaç w bezpoêrednim zasi gu dzia ania urzàdzeƒ. Nie dopuszczaç dzieci do urzàdzeƒ sterujàcych. Przestrzegaç przepisów obowiàzujàcych w danym kraju. Zu yte baterie usunàç w sposób zgodny z przepisami ochrony Êrodowiska. Baterie zastàpiç wy àcznie bateriami tego samego typu (LR 03; AAA). JeÊli instalacja os on sterowana jest za pomocà jednego lub kilku nadajników, podczas pracy musi byç ona dobrze widoczna. Urzàdzenie sk ada si z elementów atwych do po kni cia. -1-2

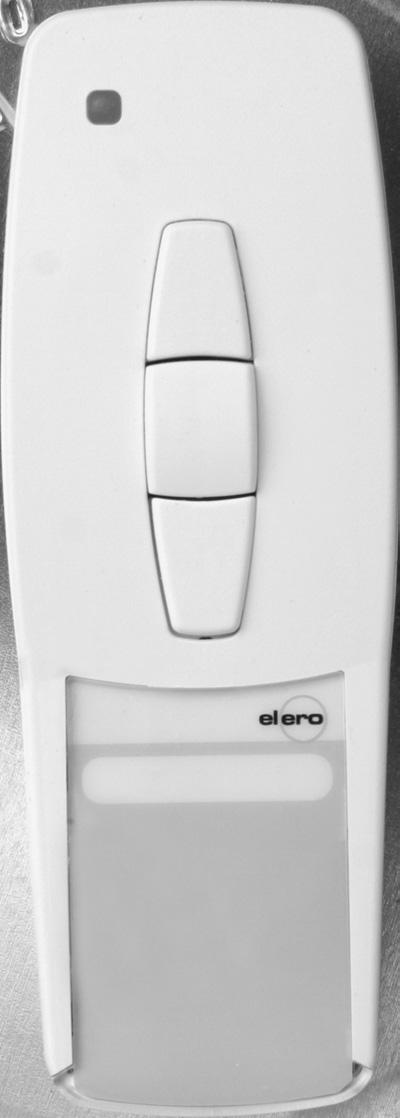

3 Opis przycisków Informacje ogólne/zastosowanie zgodne z przeznaczeniem Informacje ogólne Lampka kontrolna nadawania Za pomocà nadajnika r cznego MonoTel mo na sterowaç jednym lub kilkoma odbiornikami. Niniejsze urzàdzenie charakteryzuje si atwà obs ugà.. Zastosowanie zgodne z przeznaczeniem v przycisk W GÓR Nadajnik r czny MonoTel s u y wy àcznie do sterowania instalacjami rolet oraz os on przeciws onecznych. y przycisk STOP Nale y pami taç o zakazie stosowania sterowania radiowego na obszarze zwi kszonego ryzyka wywo ania zak óceƒ (np. szpitale, lotniska). Przycisk programowania P elero b przycisk W DÓ Komora baterii Miejsca na opis Dopuszcza si u ycie zdalnego sterowania wy àcznie w przypadku urzàdzeƒ i instalacji, w których zak ócenia funkcjonowania nadajnika r cznego albo odbiornika nie stanowià zagro enia dla osób, zwierzàt i przedmiotów lub gdy takie ryzyko jest wyeliminowane poprzez inne urzàdzenia zabezpieczajàce. U ytkownik nie jest w aden sposób chroniony przed powstawaniem zak óceƒ spowodowanych przez inne urzàdzenia telekomunikacyjne i krotnice (np. równie przez radiostacje, u ywane zgodnie z przepisami w tym samym zakresie cz stotliwoêci). Odbiorniki sygna u radiowego stosowaç jedynie w po àczeniu z urzàdzeniami dopuszczonymi przez producenta. DP-3-4

4 Monta ObjaÊnienia funkcji Wskazówka: Urzàdzenia zdalnego sterowania, pracujàce na tej samej cz stotliwoêci, mogà powodowaç zak ócenia odbioru. Nale y wziàç pod uwag, e zakres sygna u radiowego jest ograniczony przez ustawodawc oraz przepisy budowlane. Monta uchwytu Êciennego Lampka kontrolna nadawania Nadanie sygna u radiowego potwierdzane jest b yêni ciem lampki kontrolnej nadawania. JeÊli moc baterii spada, lampka kontrolna nadawania miga podczas wysy ania sygna u. Spadek mocy baterii powoduje ograniczenie mocy nadawczej lub zasi gu sygna u radiowego. JeÊli podczas przyciskania przycisku lampka kontrolna nadawania nie b yska, nale y wymieniç baterie. Sterowanie grupà Pod poj ciem grupy rozumie si sterowanie jednym lub kilkoma odbiornikami w tym samym czasie. Wybranà grupà steruje si poprzez wydanie pojedynczego polecenia ruchu. W przypadku nadajnika r cznego MonoTel grupà steruje si za poêrednictwem jednego kana u radiowego. Wskazówka: Zaprogramowanà grup mo na opisaç na specjalnej, przeêroczystej folii, znajdujàcej si na pokrywie komory baterii. Przed rozpocz ciem monta u w wybranym miejscu nale y sprawdziç prawid owe funkcjonowanie nadajnika i odbiornika. Uchwyt przymocowaç do Êciany za pomocà dwóch Êrub do àczonych do kompletu. -5-6

5 Programowanie zdalnego sterowania Programowanie zdalnego sterowania Programowanie nadajnika/kana u Warunek: Odbiornik musi byç zainstalowany! 1. W przypadku zainstalowanych ju odbiorników elektrycznych nale y wy àczyç bezpieczniki i po up ywie kilku sekund w àczyç je ponownie. Odbiornik znajduje si teraz w stanie gotowoêci programowania (ok. 5 min.). 2. Wziàç do r ki nadajnik zdalnego sterowania (pilot) i stanàç przed os onà. 3. Otworzyç pokryw komory baterii, znajdujàcà si na stronie czo owej pilota i krótko przycisnàç przycisk programowania P. Przez ok. 2 min. os ona podnosi si i opuszcza samoczynnie. 4. Aby przypisaç dany przycisk pilota odpowiedniemu kierunkowi ruchu, bezpoêrednio po rozpocz ciu podnoszenia (1 sek.) przycisnàç przycisk W GÓR. Os ona zatrzymuje si na chwil. Nast pnie bezpoêrednio po rozpocz ciu opuszczania przycisnàç przycisk pilota W DÓ. Os ona zatrzymuje si. Nadajnik lub konkretny kana zosta zaprogramowany. Programowanie kolejnych nadajników Je eli chcà Paƒstwo do jednego odbiornika przypisaç kolejne nadajniki, nale y: 1. Wziàç do r ki zaprogramowany ju nadajnik zdalnego sterowania i przycisnàç przyciski W GÓR, W DÓ oraz przycisk programowania P trzymajàc tak d ugo, a Êwiecàca dioda zgaênie. 2. Aby przypisaç dany przycisk pilota odpowiedniemu kierunkowi ruchu, bezpoêrednio po rozpocz ciu podnoszenia (1 sek.) przycisnàç przycisk W GÓR. Os ona zatrzymuje si na chwil. BezpoÊrednio po rozpocz ciu opuszczania przycisnàç przycisk pilota W DÓ. Os ona zatrzymuje si. Nadajnik lub konkretny kana zosta zaprogramowany. Wskazówka: W przypadku gdy kilka odbiorników zasilanych jest jednym przewodem, wszystkie one równoczeênie znajdujà si w stanie gotowoêci programowania. Os ony zaczynajà przypadkowe krótkie ruchy w gór i w dó. Wraz z opóênieniem momentu rozpocz cia programowania, zwi ksza si rozbie noêç w czasie podnoszenia i opuszczania poszczególnych os on. Danemu odbiornikowi mo na teraz przydzieliç poszczególne kana y. Istnieje mo liwoêç zatrzymania krótkich ruchów os ony w gór i w dó, poprzez krótkie przyciêni cie przycisku STOP zaprogramowanego ju nadajnika. Teraz dokonaç mo na przydzielenia/zamiany kana ów, bez koniecznoêci od àczania poszczególnych odbiorników. Je eli os ona porusza si w z ym kierunku, nale y skasowaç nadajnik i zaprogramowaç go ponownie. -7-8

6 Pozycje poêrednie rolety/markizy/ aluzji Pozycje poêrednie rolety/markizy/ aluzji Roleta Markiza aluzja Pozycja B Pozycja poêrednia Pozycja poêrednia Pozycja poêrednia Pozycja V Pozycja wentylacji Napr enie tkaniny Pozycja obrotu Programowanie pozycji B Warunek: Nadajnik jest zaprogramowany i po o enia kraƒcowe nap du sà ustawione. Os ona znajduje si w górnym po o eniu kraƒcowym. 1. Za pomocà przycisku W DÓ opuêciç os on do àdanej pozycji. Wa ne: Do momentu osiàgni cia àdanej pozycji, przycisk W DÓ trzymaç przyciêni ty. 2. Gdy tylko àdana pozycja zostanie osiàgni ta, dodatkowo przycisnàç przycisk STOP. Os ona zatrzymuje si i pozycja poêrednia jest zaprogramowana. Programowanie pozycji V Warunek: Nadajnik jest zaprogramowany i po o enia kraƒcowe nap du sà ustawione. Os ona znajduje si w dolnym po o eniu kraƒcowym. 1. Za pomocà nadajnika r cznego podnieêç os on w gór do momentu otwarcia szczelin wentylacyjnych lub do wykonania obrotu lameli. Wa ne: Do momentu osiàgni cia àdanej pozycji, przycisk W GÓR trzymaç przyciêni ty. 2. Gdy tylko àdana pozycja zostanie osiàgni ta, dodatkowo przycisnàç przycisk STOP. Os ona zatrzymuje si i pozycja wentylacji/obrotu jest zaprogramowana. Przesuni cie do pozycji B Warunek: Nadajnik jest zaprogramowany. 1. Dwukrotnie krótko przycisnàç przycisk W DÓ. 2. Nap d przesuwa os on do zaprogramowanej pozycji poêredniej. JeÊli pozycja poêrednia nie zosta a zaprogramowana, os ona porusza si do dolnego po o enia kraƒcowego. Przesuni cie do pozycji V (roleta, markiza) Warunek: Nadajnik jest zaprogramowany. 1. Dwukrotnie krótko przycisnàç przycisk W GÓR. 2. Os ona porusza si do zaprogramowanej pozycji wentylacji. JeÊli pozycja wentylacji nie zosta a zaprogramowana, os ona przesuwa si do górnego po o enia kraƒcowego. Przesuni cie do pozycji V ( aluzja) Warunek: Nadajnik jest zaprogramowany. 1. Dwukrotnie krótko przycisnàç przycisk W GÓR. 2. Os ona porusza si do zaprogramowanej pozycji obrotu. JeÊli pozycja obrotu nie zosta a zaprogramowana, os ona przesuwa si do dolnego po o enia kraƒcowego. Kasowanie pozycji B 1. JednoczeÊnie nale y przycisnàç: przycisk W DÓ 2. Oba przyciski trzymaç przyciêni te tak d ugo, a dioda na chwil zgaênie. Kasowanie pozycji V 1. JednoczeÊnie nale y przycisnàç: przycisk W GÓR 2. Oba przyciski trzymaç przyciêni te tak d ugo, a dioda na chwil zgaênie

7 Kasowanie zdalnego sterowania/ Dane techniczne Wymiana baterii/czyszczenie/pomoc przy usuwaniu problemów eksploatacyjnych Kasowanie poszczególnych nadajników Wy àczyç bezpieczniki i po up ywie kilku sekund w àczyç je ponownie. 1. Otworzyç pokryw komory baterii, znajdujàcà si na stronie czo owej nadajnika i jednoczeênie przycisnàç: przycisk programowania P 2. Oba przyciski trzymaç przyciêni te tak d ugo, a dioda na chwil zgaênie. Kasowanie wszystkich nadajników Wy àczyç bezpieczniki i po up ywie kilku sekund w àczyç je ponownie. 1. Otworzyç pokryw komory baterii, znajdujàcà si na stronie czo owej nadajnika i jednoczeênie przycisnàç: przycisk programowania P przycisk W GÓR przycisk W DÓ 2. Kombinacj przycisków trzymaç przyciêni tà tak d ugo, a dioda 3x na chwil zgaênie Dane techniczne Napi cie nominalne 3 V DC Typ baterii 2 x LR 03 (AAA) Stopieƒ ochrony IP 20 Dopuszczalna temperatura otoczenia 10 do +55 C Cz stotliwoêç 868,3 MHz Wymiary w mm L 121 x B 43 x H 23 Maksymalny zasi g sygna u radiowego w budynku wynosi do 25 m, natomiast na wolnej przestrzeni do 350 m. Wymiana baterii 1. Otworzyç pokryw komory baterii. 2. Wyjàç baterie. 3. W o yç nowe baterie w aêciwie ukierunkowujàc bieguny. Czyszczenie Urzàdzenie czyêciç wy àcznie wilgotnà Êciereczkà. Nie stosowaç adnych Êrodków czyszczàcych, poniewa mogà one uszkodziç powierzchni z tworzywa. Pomoc przy usuwaniu problemów eksploatacyjnych Problem Przyczyna Usuni cie Nap d nie pracuje, 1. Baterie sà 1. W o yç nowe baterie. lampka kontrolna wyczerpane. nadawania nie 2. Baterie sà êle 2. Baterie w o yç Êwieci. w o one. poprawnie. Nap d nie pracuje, 1. Odbiornik poza 1. Zmniejszyç odleg oêç lampka kontrolna zasi giem sygna u do odbiornika. nadawania nie radiowego. gaênie. 2. Nadajnik nie zosta 2. Przeprowadziç prozaprogramowany. gramowanie nadajnika. Lampka kontrolna Baterie sà s abe. W o yç nowe baterie. lnadawania miga. Nap d obraca si Niew aêciwie Skasowaç nadajnik i w z ym kierunku. ustawiono kierunki. zaprogramowaç w aêciwie. Ogólne oêwiadczenie zgodnoêci: Firma elero GmbH oêwiadcza niniejszym, e nadajnik r czny o nazwie MonoTel jest zgodny z podstawowymi wymogami oraz innymi wa nymi przepisami dyrektywy 1999/5/UE
