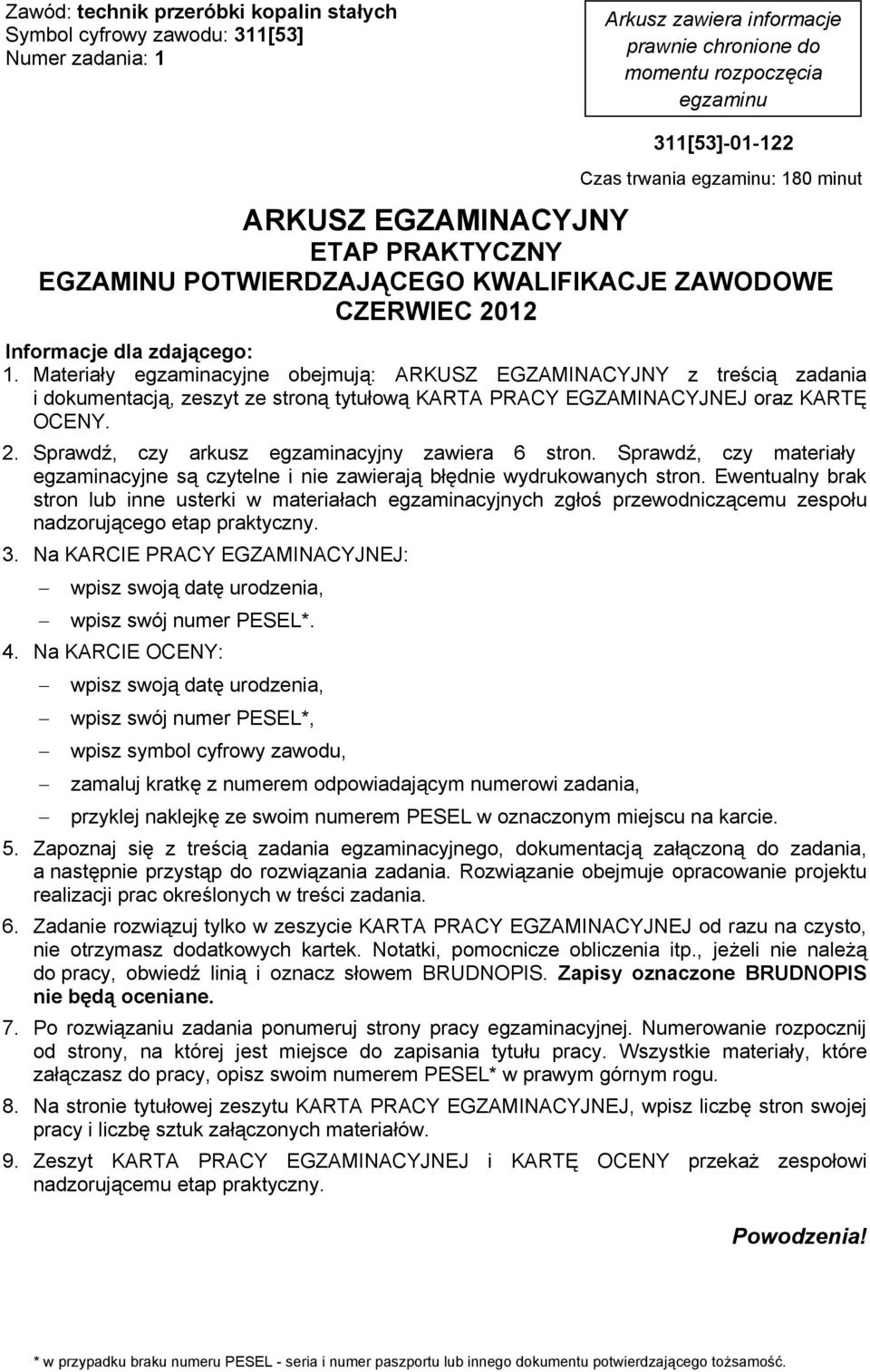

1 Zawód: technik przeróbki kopalin sta ych Symbol cyfrowy zawodu: 3[53] Numer zadania: Arkusz zawiera informacje prawnie chronione do momentu rozpocz cia egzaminu 3[53]-0-22 Czas trwania egzaminu: 80 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJ CEGO KWALIFIKACJE ZAWODOWE CZERWIEC 202 Informacje dla zdaj cego:. Materia y egzaminacyjne obejmuj : ARKUSZ EGZAMINACYJNY z tre ci zadania i dokumentacj, zeszyt ze stron tytu ow KARTA PRACY EGZAMINACYJNEJ oraz KART OCENY. 2. Sprawd, czy arkusz egzaminacyjny zawiera 6 stron. Sprawd, czy materia y egzaminacyjne s czytelne i nie zawieraj b dnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materia ach egzaminacyjnych zg o przewodnicz cemu zespo u nadzoruj cego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoj dat urodzenia, wpisz swój numer PESEL*. 4. Na KARCIE OCENY: wpisz swoj dat urodzenia, wpisz swój numer PESEL*, wpisz symbol cyfrowy zawodu, zamaluj kratk z numerem odpowiadaj cym numerowi zadania, przyklej naklejk ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj si z tre ci zadania egzaminacyjnego, dokumentacj za czon do zadania, a nast pnie przyst p do rozwi zania zadania. Rozwi zanie obejmuje opracowanie projektu realizacji prac okre lonych w tre ci zadania. 6. Zadanie rozwi zuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto, nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., je eli nie nale do pracy, obwied lini i oznacz s owem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie b d oceniane. 7. Po rozwi zaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytu u pracy. Wszystkie materia y, które za czasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu. 8. Na stronie tytu owej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczb stron swojej pracy i liczb sztuk za czonych materia ów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KART OCENY przeka zespo owi nadzoruj cemu etap praktyczny. Powodzenia! * w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzaj cego to samo.

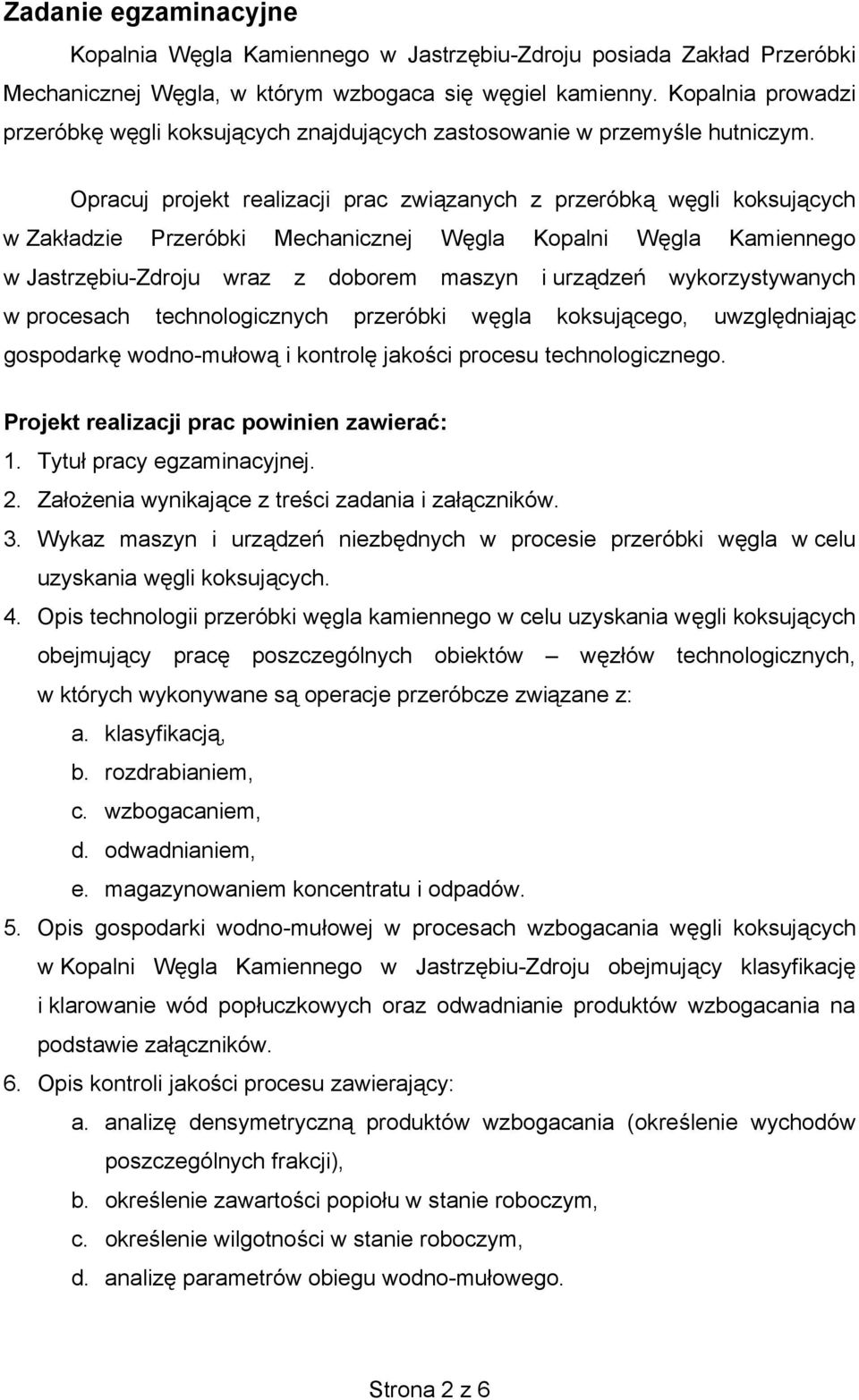

2 Zadanie egzaminacyjne Kopalnia W gla Kamiennego w Jastrz biu-zdroju posiada Zak ad Przeróbki Mechanicznej W gla, w którym wzbogaca si w giel kamienny. Kopalnia prowadzi przeróbk w gli koksuj cych znajduj cych zastosowanie w przemy le hutniczym. Opracuj projekt realizacji prac zwi zanych z przeróbk w gli koksuj cych w Zak adzie Przeróbki Mechanicznej W gla Kopalni W gla Kamiennego w Jastrz biu-zdroju wraz z doborem maszyn i urz dze wykorzystywanych w procesach technologicznych przeróbki w gla koksuj cego, uwzgl dniaj c gospodark wodno-mu ow i kontrol jako ci procesu technologicznego. Projekt realizacji prac powinien zawiera :. Tytu pracy egzaminacyjnej. 2. Za o enia wynikaj ce z tre ci zadania i za czników. 3. Wykaz maszyn i urz dze niezb dnych w procesie przeróbki w gla w celu uzyskania w gli koksuj cych. 4. Opis technologii przeróbki w gla kamiennego w celu uzyskania w gli koksuj cych obejmuj cy prac poszczególnych obiektów w z ów technologicznych, w których wykonywane s operacje przeróbcze zwi zane z: a. klasyfikacj, b. rozdrabianiem, c. wzbogacaniem, d. odwadnianiem, e. magazynowaniem koncentratu i odpadów. 5. Opis gospodarki wodno-mu owej w procesach wzbogacania w gli koksuj cych w Kopalni W gla Kamiennego w Jastrz biu-zdroju obejmuj cy klasyfikacj i klarowanie wód pop uczkowych oraz odwadnianie produktów wzbogacania na podstawie za czników. 6. Opis kontroli jako ci procesu zawieraj cy: a. analiz densymetryczn produktów wzbogacania (okre lenie wychodów poszczególnych frakcji), b. okre lenie zawarto ci popio u w stanie roboczym, c. okre lenie wilgotno ci w stanie roboczym, d. analiz parametrów obiegu wodno-mu owego. Strona 2 z 6

3 Do wykonania zadania wykorzystaj: Za cznik. Charakterystyka Zak adu Przeróbki Mechanicznej W gla Kopalni W gla Kamiennego w Jastrz biu-zdroju Za cznik 2. Maszyny i urz dzenia stosowane w Zak adzie Przeróbki Mechanicznej W gla Kopalni W gla Kamiennego w Jastrz biu Zdroju Za cznik 3. Schemat blokowy produkcji w gli koksuj cych typ. 34. i 34.2 w Zak adzie Przeróbki Mechanicznej W gla Kopalni W gla Kamiennego w Jastrz biu Zdroju Czas przeznaczony na wykonanie zadania wynosi 80 minut. Charakterystyka Zak adu Przeróbki Mechanicznej W gla Kopalni W gla Kamiennego w Jastrz biu-zdroju Za cznik. Do Zak adu Przeróbki Mechanicznej W gla z Szybu I dostarczane jest 800 ton/h nadawy. Zak ad Przeróbki Mechanicznej sk ada si z nast puj cych obiektów w z ów technologicznych: stacji przygotowania nadawy, p uczki ziarnowej osadzarkowej p uczki mia owej osadzarkowej, flotacji, obiegu wodno-mu owego. Do magazynowania produktów przeróbki mechanicznej s u zbiorniki produktu gotowego (handlowego) oraz zbiorniki odpadów. Czas pracy zak adu wynosi 8 h/dob. Urobek wydobywany jest jednym szybem. Czas pracy szybu wynosi 22 h/dob. W giel wydobywany w kopalni zaliczany jest do typów 34. i 34.2, w giel posiada dobre w asno ci flotacyjne. Zak ad Przeróbki Mechanicznej wzbogaca w giel w klasach: mm; 20 2,0 mm; 2,0 0 mm. Klasa mm - w osadzarkowej p ucze ziarnowej (wydajno 000 t/h), klasa 20 2,0 mm - w osadzarkowej p uczce mia owej (wydajno 800 t/h), klasa 2,0 0 mm - wzbogacanie flotacyjne (wydajno 00 t/h). Strona 3 z 6

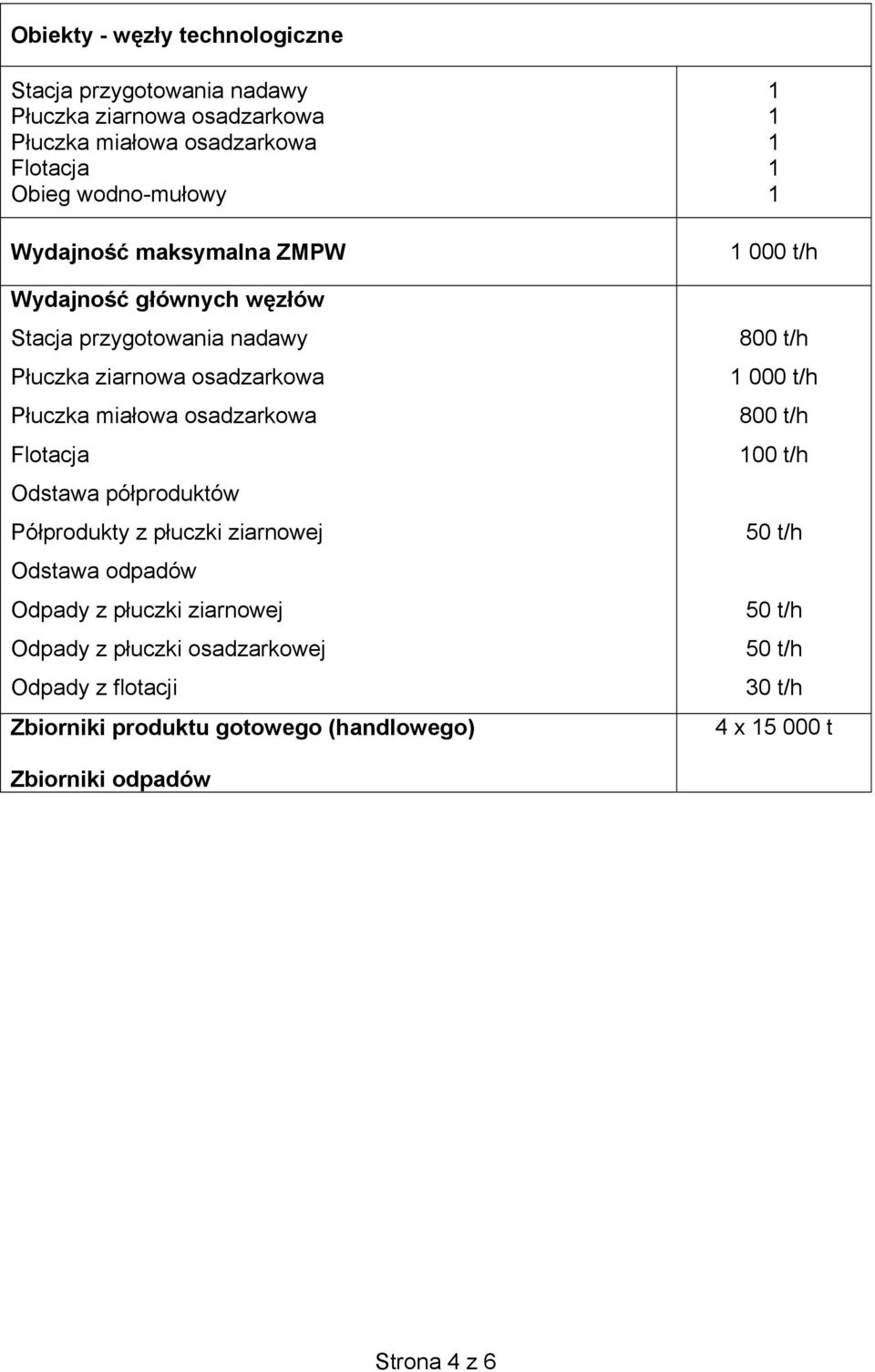

4 Obiekty - w z y technologiczne Stacja przygotowania nadawy P uczka ziarnowa osadzarkowa P uczka mia owa osadzarkowa Flotacja Obieg wodno-mu owy Wydajno maksymalna ZMPW Wydajno g ównych w z ów Stacja przygotowania nadawy P uczka ziarnowa osadzarkowa P uczka mia owa osadzarkowa Flotacja Odstawa pó produktów Pó produkty z p uczki ziarnowej Odstawa odpadów Odpady z p uczki ziarnowej Odpady z p uczki osadzarkowej Odpady z flotacji Zbiorniki produktu gotowego (handlowego) 000 t/h 800 t/h 000 t/h 800 t/h 00 t/h 50 t/h 50 t/h 50 t/h 30 t/h 4 x t Zbiorniki odpadów Strona 4 z 6

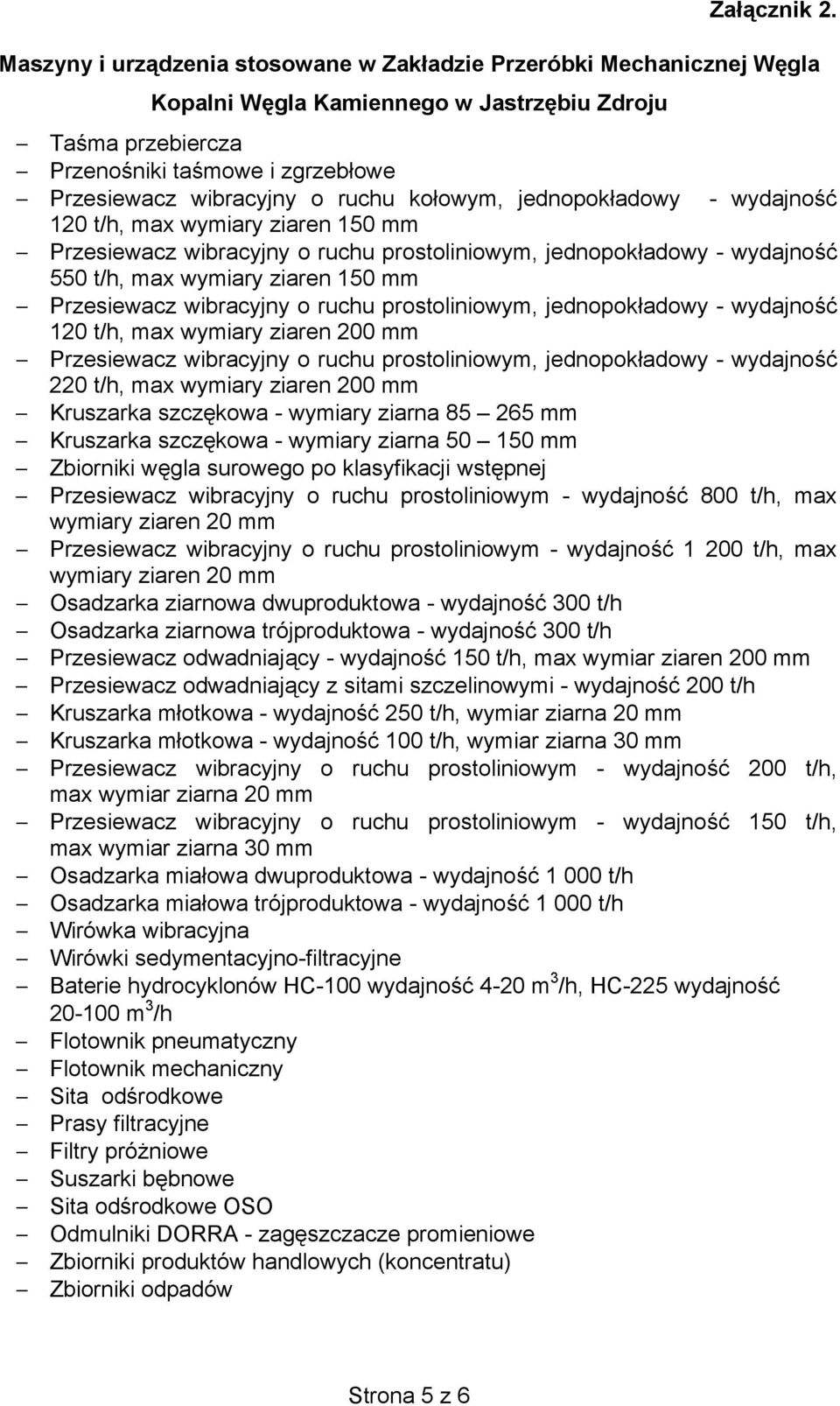

5 Za cznik 2. Maszyny i urz dzenia stosowane w Zak adzie Przeróbki Mechanicznej W gla Kopalni W gla Kamiennego w Jastrz biu Zdroju Ta ma przebiercza Przeno niki ta mowe i zgrzeb owe Przesiewacz wibracyjny o ruchu ko owym, jednopok adowy - wydajno 20 t/h, max wymiary ziaren 50 mm Przesiewacz wibracyjny o ruchu prostoliniowym, jednopok adowy - wydajno 550 t/h, max wymiary ziaren 50 mm Przesiewacz wibracyjny o ruchu prostoliniowym, jednopok adowy - wydajno 20 t/h, max wymiary ziaren 200 mm Przesiewacz wibracyjny o ruchu prostoliniowym, jednopok adowy - wydajno 220 t/h, max wymiary ziaren 200 mm Kruszarka szcz kowa - wymiary ziarna mm Kruszarka szcz kowa - wymiary ziarna mm Zbiorniki w gla surowego po klasyfikacji wst pnej Przesiewacz wibracyjny o ruchu prostoliniowym - wydajno 800 t/h, max wymiary ziaren 20 mm Przesiewacz wibracyjny o ruchu prostoliniowym - wydajno 200 t/h, max wymiary ziaren 20 mm Osadzarka ziarnowa dwuproduktowa - wydajno 300 t/h Osadzarka ziarnowa trójproduktowa - wydajno 300 t/h Przesiewacz odwadniaj cy - wydajno 50 t/h, max wymiar ziaren 200 mm Przesiewacz odwadniaj cy z sitami szczelinowymi - wydajno 200 t/h Kruszarka m otkowa - wydajno 250 t/h, wymiar ziarna 20 mm Kruszarka m otkowa - wydajno 00 t/h, wymiar ziarna 30 mm Przesiewacz wibracyjny o ruchu prostoliniowym - wydajno 200 t/h, max wymiar ziarna 20 mm Przesiewacz wibracyjny o ruchu prostoliniowym - wydajno 50 t/h, max wymiar ziarna 30 mm Osadzarka mia owa dwuproduktowa - wydajno 000 t/h Osadzarka mia owa trójproduktowa - wydajno 000 t/h Wirówka wibracyjna Wirówki sedymentacyjno-filtracyjne Baterie hydrocyklonów HC-00 wydajno 4-20 m 3 /h, HC-225 wydajno m 3 /h Flotownik pneumatyczny Flotownik mechaniczny Sita od rodkowe Prasy filtracyjne Filtry pró niowe Suszarki b bnowe Sita od rodkowe OSO Odmulniki DORRA - zag szczacze promieniowe Zbiorniki produktów handlowych (koncentratu) Zbiorniki odpadów Strona 5 z 6

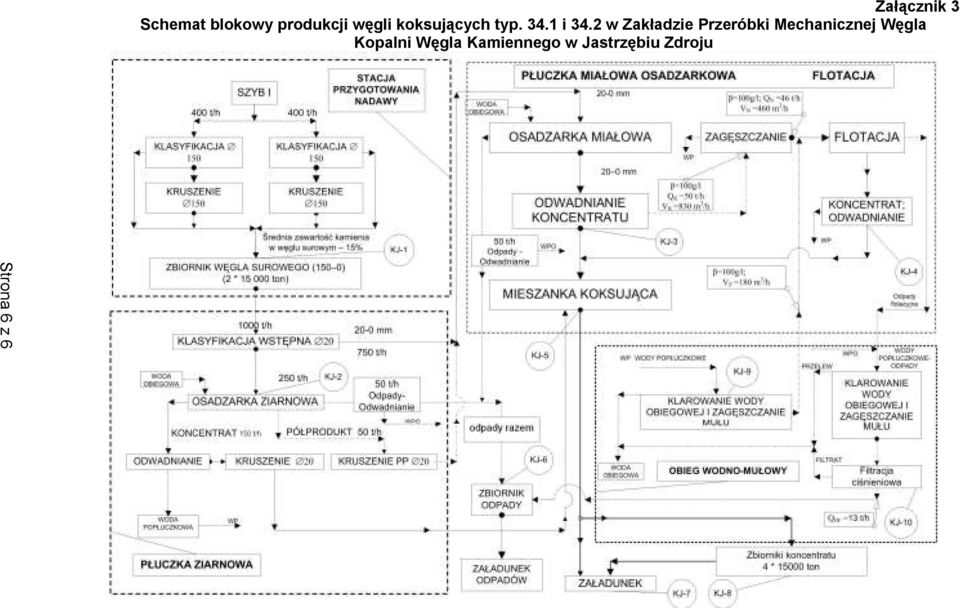

6 Strona 6 z 6 Za cznik 3 Schemat blokowy produkcji w gli koksuj cych typ. 34. i 34.2 w Zak adzie Przeróbki Mechanicznej W gla Kopalni W gla Kamiennego w Jastrz biu Zdroju
