ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJ CEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2011

Transkrypt

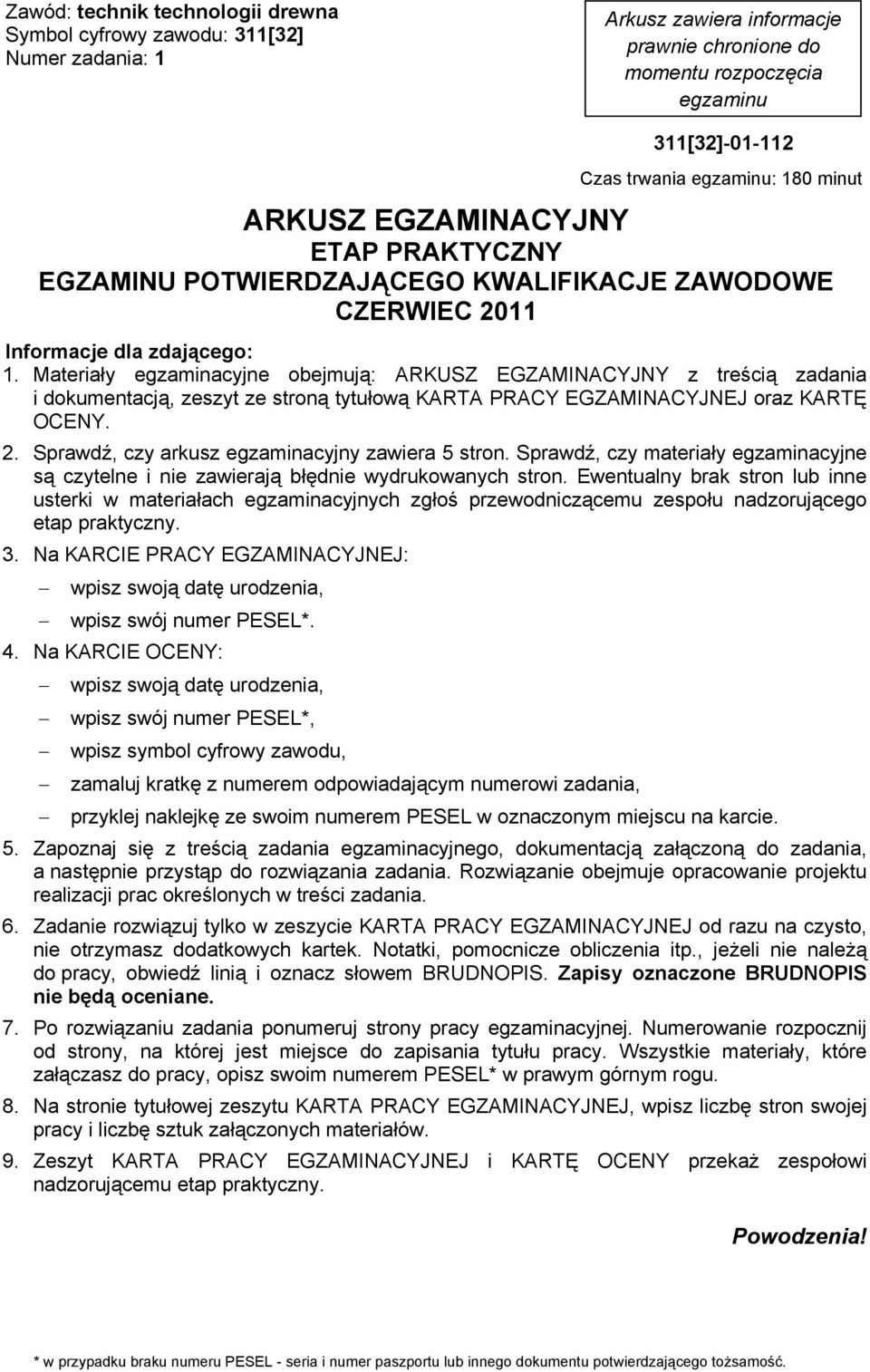

1 Zawód: technik technologii drewna Symbol cyfrowy zawodu: 311[32] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpocz cia egzaminu 311[32] Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJ CEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2011 Informacje dla zdaj cego: 1. Materia y egzaminacyjne obejmuj : ARKUSZ EGZAMINACYJNY z tre ci zadania i dokumentacj, zeszyt ze stron tytu ow KARTA PRACY EGZAMINACYJNEJ oraz KART OCENY. 2. Sprawd, czy arkusz egzaminacyjny zawiera 5 stron. Sprawd, czy materia y egzaminacyjne s czytelne i nie zawieraj b dnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materia ach egzaminacyjnych zg o przewodnicz cemu zespo u nadzoruj cego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoj dat urodzenia, wpisz swój numer PESEL*. 4. Na KARCIE OCENY: wpisz swoj dat urodzenia, wpisz swój numer PESEL*, wpisz symbol cyfrowy zawodu, zamaluj kratk z numerem odpowiadaj cym numerowi zadania, przyklej naklejk ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj si z tre ci zadania egzaminacyjnego, dokumentacj za czon do zadania, a nast pnie przyst p do rozwi zania zadania. Rozwi zanie obejmuje opracowanie projektu realizacji prac okre lonych w tre ci zadania. 6. Zadanie rozwi zuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto, nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., je eli nie nale do pracy, obwied lini i oznacz s owem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie b d oceniane. 7. Po rozwi zaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytu u pracy. Wszystkie materia y, które za czasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu. 8. Na stronie tytu owej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczb stron swojej pracy i liczb sztuk za czonych materia ów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KART OCENY przeka zespo owi nadzoruj cemu etap praktyczny. Powodzenia! * w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzaj cego to samo.

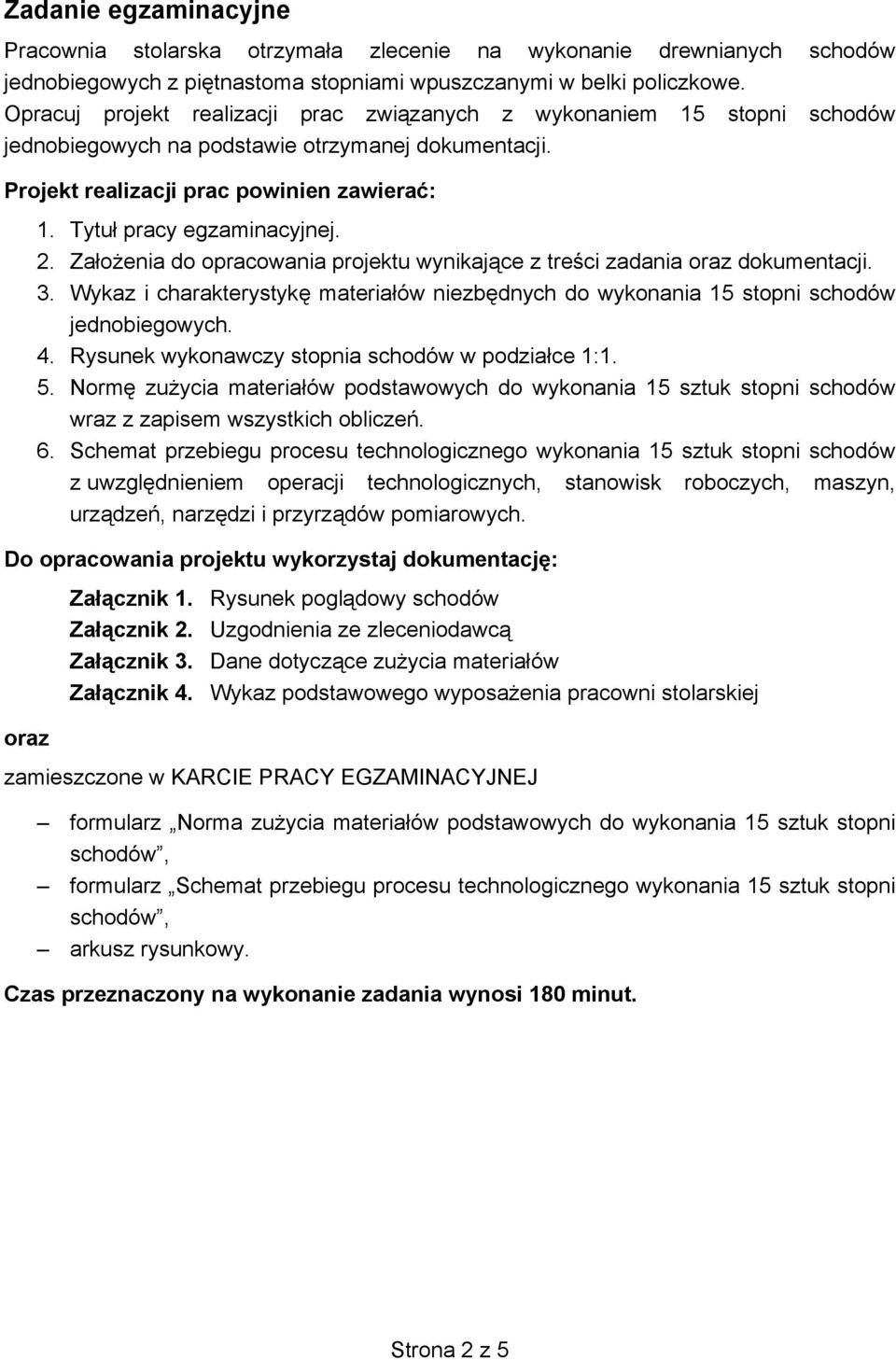

2 Zadanie egzaminacyjne Pracownia stolarska otrzyma a zlecenie na wykonanie drewnianych schodów jednobiegowych z pi tnastoma stopniami wpuszczanymi w belki policzkowe. Opracuj projekt realizacji prac zwi zanych z wykonaniem 15 stopni schodów jednobiegowych na podstawie otrzymanej dokumentacji. Projekt realizacji prac powinien zawiera : 1. Tytu pracy egzaminacyjnej. 2. Za o enia do opracowania projektu wynikaj ce z tre ci zadania oraz dokumentacji. 3. Wykaz i charakterystyk materia ów niezb dnych do wykonania 15 stopni schodów jednobiegowych. 4. Rysunek wykonawczy stopnia schodów w podzia ce 1:1. 5. Norm zu ycia materia ów podstawowych do wykonania 15 sztuk stopni schodów wraz z zapisem wszystkich oblicze. 6. Schemat przebiegu procesu technologicznego wykonania 15 sztuk stopni schodów z uwzgl dnieniem operacji technologicznych, stanowisk roboczych, maszyn, urz dze, narz dzi i przyrz dów pomiarowych. Do opracowania projektu wykorzystaj dokumentacj : oraz Za cznik 1. Rysunek pogl dowy schodów Za cznik 2. Uzgodnienia ze zleceniodawc Za cznik 3. Dane dotycz ce zu ycia materia ów Za cznik 4. Wykaz podstawowego wyposa enia pracowni stolarskiej zamieszczone w KARCIE PRACY EGZAMINACYJNEJ formularz Norma zu ycia materia ów podstawowych do wykonania 15 sztuk stopni schodów, formularz Schemat przebiegu procesu technologicznego wykonania 15 sztuk stopni schodów, arkusz rysunkowy. Czas przeznaczony na wykonanie zadania wynosi 180 minut. Strona 2 z 5

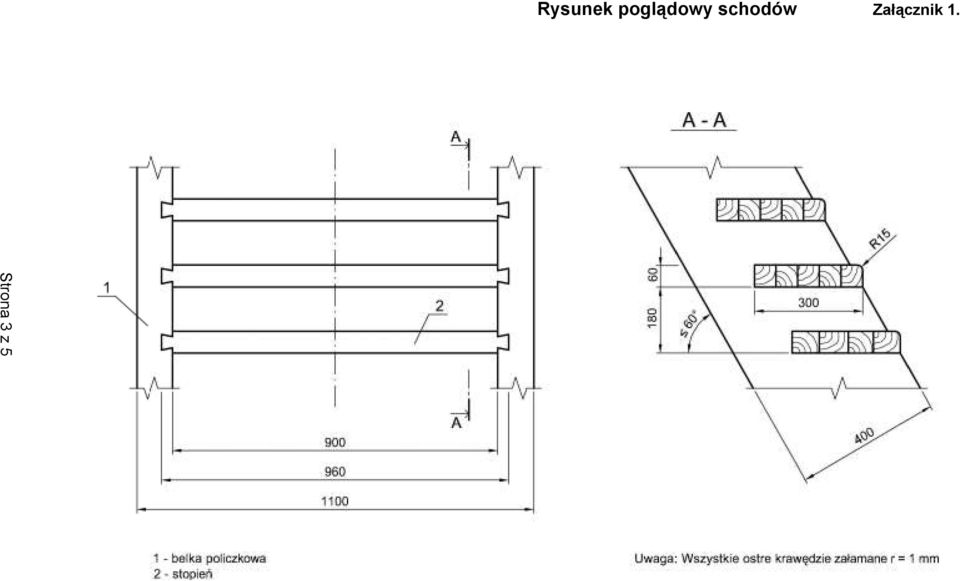

3 Strona 3 z 5 Rysunek pogl dowy schodów Za cznik 1.

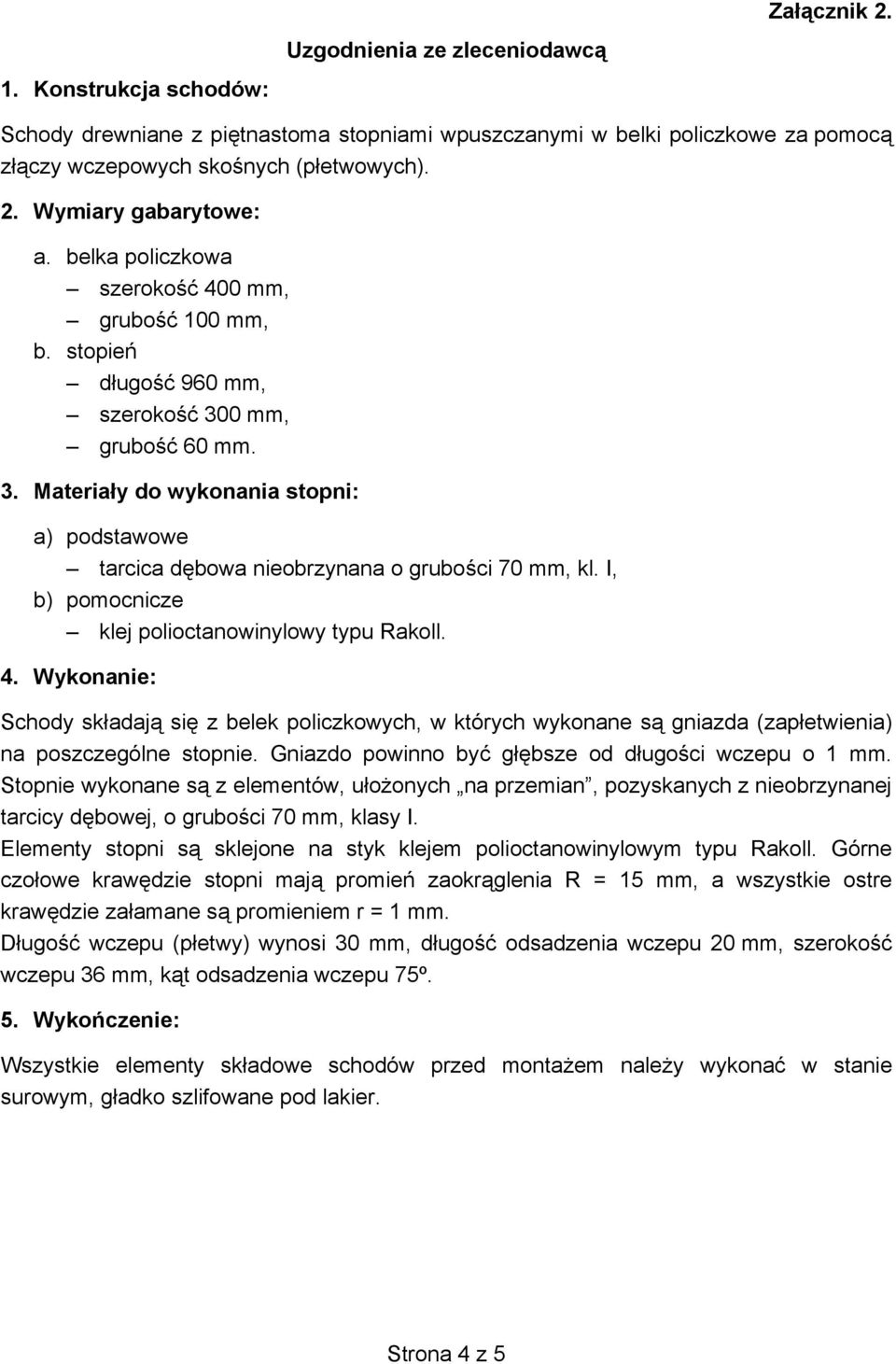

4 1. Konstrukcja schodów: Uzgodnienia ze zleceniodawc Za cznik 2. Schody drewniane z pi tnastoma stopniami wpuszczanymi w belki policzkowe za pomoc z czy wczepowych sko nych (p etwowych). 2. Wymiary gabarytowe: a. belka policzkowa szeroko 400 mm, grubo 100 mm, b. stopie d ugo 960 mm, szeroko 300 mm, grubo 60 mm. 3. Materia y do wykonania stopni: a) podstawowe tarcica d bowa nieobrzynana o grubo ci 70 mm, kl. I, b) pomocnicze klej polioctanowinylowy typu Rakoll. 4. Wykonanie: Schody sk adaj si z belek policzkowych, w których wykonane s gniazda (zap etwienia) na poszczególne stopnie. Gniazdo powinno by g bsze od d ugo ci wczepu o 1 mm. Stopnie wykonane s z elementów, u o onych na przemian, pozyskanych z nieobrzynanej tarcicy d bowej, o grubo ci 70 mm, klasy I. Elementy stopni s sklejone na styk klejem polioctanowinylowym typu Rakoll. Górne czo owe kraw dzie stopni maj promie zaokr glenia R = 15 mm, a wszystkie ostre kraw dzie za amane s promieniem r = 1 mm. D ugo wczepu (p etwy) wynosi 30 mm, d ugo odsadzenia wczepu 20 mm, szeroko wczepu 36 mm, k t odsadzenia wczepu 75º. 5. Wyko czenie: Wszystkie elementy sk adowe schodów przed monta em nale y wykona w stanie surowym, g adko szlifowane pod lakier. Strona 4 z 5

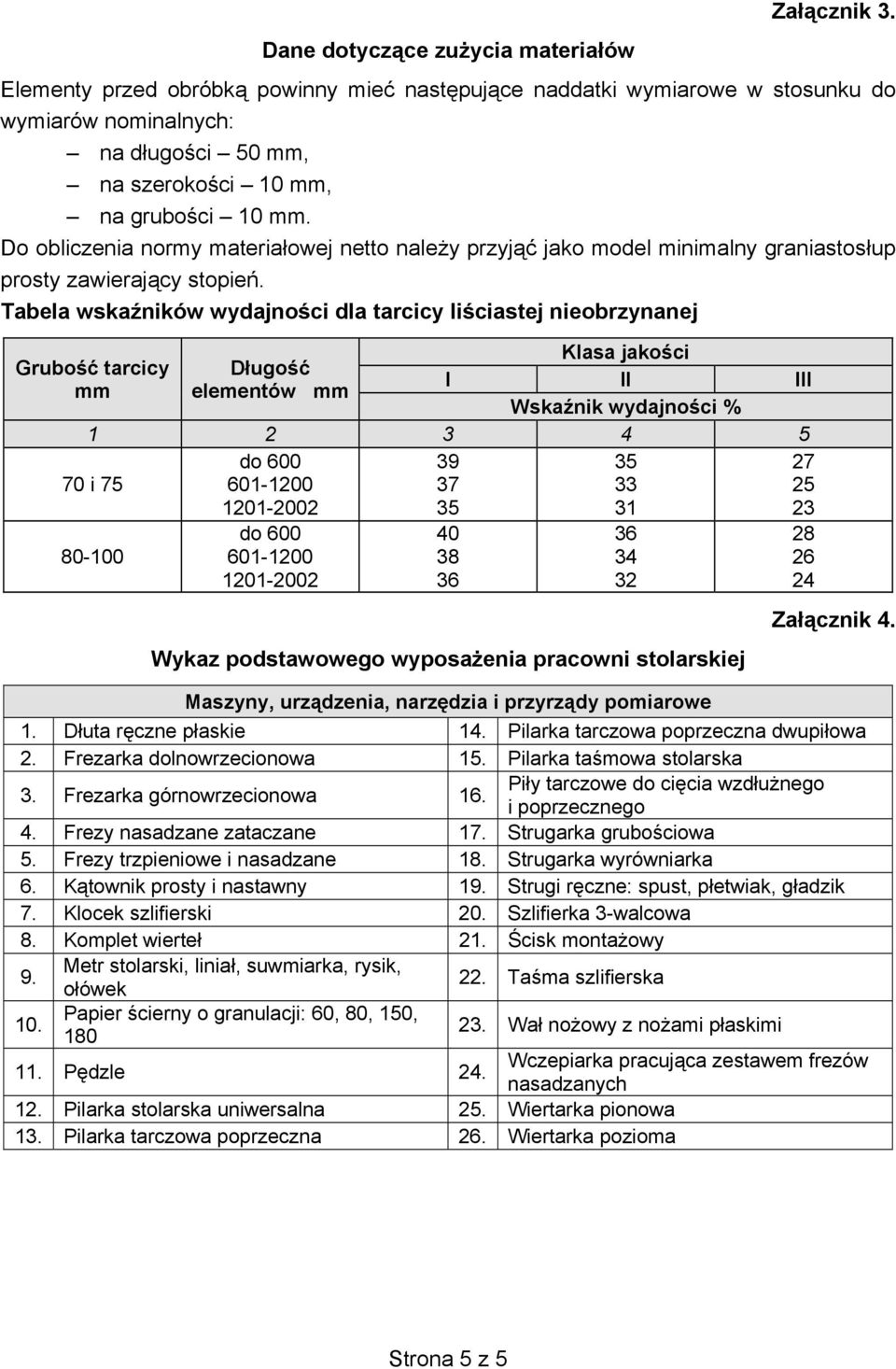

5 Dane dotycz ce zu ycia materia ów Za cznik 3. Elementy przed obróbk powinny mie nast puj ce naddatki wymiarowe w stosunku do wymiarów nominalnych: na d ugo ci 50 mm, na szeroko ci 10 mm, na grubo ci 10 mm. Do obliczenia normy materia owej netto nale y przyj jako model minimalny graniastos up prosty zawieraj cy stopie. Tabela wska ników wydajno ci dla tarcicy li ciastej nieobrzynanej Klasa jako ci Grubo tarcicy D ugo I II III mm elementów mm Wska nik wydajno ci % i do do Wykaz podstawowego wyposa enia pracowni stolarskiej Maszyny, urz dzenia, narz dzia i przyrz dy pomiarowe Za cznik D uta r czne p askie 14. Pilarka tarczowa poprzeczna dwupi owa 2. Frezarka dolnowrzecionowa 15. Pilarka ta mowa stolarska 3. Frezarka górnowrzecionowa 16. Pi y tarczowe do ci cia wzd u nego i poprzecznego 4. Frezy nasadzane zataczane 17. Strugarka grubo ciowa 5. Frezy trzpieniowe i nasadzane 18. Strugarka wyrówniarka 6. K townik prosty i nastawny 19. Strugi r czne: spust, p etwiak, g adzik 7. Klocek szlifierski 20. Szlifierka 3-walcowa 8. Komplet wierte 21. cisk monta owy 9. Metr stolarski, linia, suwmiarka, rysik, o ówek 22. Ta ma szlifierska 10. Papier cierny o granulacji: 60, 80, 150, Wa no owy z no ami p askimi 11. P dzle Pilarka stolarska uniwersalna 25. Wiertarka pionowa 13. Pilarka tarczowa poprzeczna 26. Wiertarka pozioma Wczepiarka pracuj ca zestawem frezów nasadzanych Strona 5 z 5
