1 Zawód: technik budownictwa wodnego Symbol cyfrowy zawodu: 311[49] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpocz cia egzaminu 311[49] Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJ CEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2013 Informacje dla zdaj cego: 1. Materia y egzaminacyjne obejmuj : ARKUSZ EGZAMINACYJNY z tre ci zadania i dokumentacj, zeszyt ze stron tytu ow KARTA PRACY EGZAMINACYJNEJ oraz KART OCENY. 2. Sprawd, czy arkusz egzaminacyjny zawiera 7 stron. Sprawd, czy materia y egzaminacyjne s czytelne i nie zawieraj b dnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materia ach egzaminacyjnych zg o przewodnicz cemu zespo u nadzoruj cego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoj dat urodzenia, wpisz swój numer PESEL*. 4. Na KARCIE OCENY: wpisz swoj dat urodzenia, wpisz swój numer PESEL*, wpisz symbol cyfrowy zawodu, zamaluj kratk z numerem odpowiadaj cym numerowi zadania, przyklej naklejk ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj si z tre ci zadania egzaminacyjnego, dokumentacj za czon do zadania, a nast pnie przyst p do rozwi zania zadania. Rozwi zanie obejmuje opracowanie projektu realizacji prac okre lonych w tre ci zadania. 6. Zadanie rozwi zuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto, nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., je eli nie nale do pracy, obwied lini i oznacz s owem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie b d oceniane. 7. Po rozwi zaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytu u pracy. Wszystkie materia y, które za czasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu. 8. Na stronie tytu owej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczb stron swojej pracy i liczb sztuk za czonych materia ów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KART OCENY przeka zespo owi nadzoruj cemu etap praktyczny. Powodzenia! * w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzaj cego to samo.

2 Zadanie egzaminacyjne Zbiornik retencyjny, obecnie suchy, o pierwotnych wymiarach w dnie 12 x 22 m, g boko ci 1,5 m i pochyleniu skarp 1 : 1, usytuowany w terenie poro ni tym drzewami i g stymi krzakami, zaplanowano przywróci do u ytkowania gospodarczego i pocz tkowych wymiarów. W 3-metrowym pasie terenu wokó zbiornika nale y mechanicznie wykarczowa krzaki i u o y je w stosy, a nast pnie usun 30 drzew wszystkie o rednicy oko o 30 cm i wywie je poza teren budowy. Pozosta o ci po wykarczowaniu krzaków i drzew trzeba wywie na odleg o m. Z dna zbiornika nale y usun namu o grubo ci warstwy 0,5 m i rozplantowa go wokó modernizowanego obiektu. Powierzchnie skarp zbiornika po uformowaniu planuje si umocni betonowymi p ytami a urowymi o wymiarach 60 x 40 x 10 cm, u o onymi na warstwie podsypki piaskowej o grubo ci 15 cm, a otwory w p ytach wype ni wirem. Dno zbiornika nale y wyrówna. Opracuj projekt realizacji prac zwi zanych z uporz dkowaniem 3-metrowego pasa terenu wokó zbiornika retencyjnego oraz z przywróceniem zbiornika do u ytkowania dla celów gospodarczych. Projekt realizacji prac powinien zawiera : 1. Tytu pracy egzaminacyjnej wynikaj cy z tre ci zadania. 2. Za o enia (dane) do projektu realizacji prac wynikaj ce z tre ci zadania. 3. Wykaz g ównych robót prowadz cych do oczyszczenia terenu i przywrócenia zbiornika do u ytkowania dla celów gospodarczych zestawionych w kolejno ci technologicznej. 4. Szkice do zwymiarowania przedstawiaj ce: 4.1. powierzchni wokó zbiornika, z której nale y usun drzewa i krzaki, 4.2. rzut poziomy i przekroje poprzeczne zbiornika, 4.3. rzut poziomy dna zbiornika, 4.4. skarpy zbiornika przeznaczone do umocnienia p ytami betonowymi (szkice do zwymiarowania zamieszczone s w KARCIE PRACY EGZAMINACYJNEJ). 5. Obliczenia obejmuj ce: 5.1. obliczenie powierzchni wokó zbiornika, z której nale y usun krzaki i drzewa, 5.2. obliczenie powierzchni skarp przeznaczonych do umocnienia p ytami betonowymi, 5.3. obliczenie powierzchni dna zbiornika do wyrównania, 5.4. obliczenie obj to ci namu u, który nale y usun z dna zbiornika, 5.5. obliczenie ilo ci materia ów niezb dnych do umocnienia skarp zbiornika: liczby p yt betonowych do umocnienia skarp zbiornika, obj to ci podsypki przeznaczonej do roz cielenia pod p yty betonowe, obj to ci wiru przeznaczonego do wype nienia otworów w p ytach betonowych. Strona 2 z 7

3 6. Obliczenie nak adów robocizny na wykonywanie prac zwi zanych z oczyszczeniem terenu wokó zbiornika oraz zestawienie pracowników do ich wykonania: 6.1. obliczenie nak adów na mechaniczne karczowanie drzew, 6.2. obliczenie nak adów na mechaniczne karczowanie krzaków, 6.3. obliczenie nak adów na oczyszczenie terenu z pozosta o ci po wykarczowaniu, 6.4. zestawienie pracowników zatrudnionych przy oczyszczaniu terenu wokó zbiornika oraz obs uguj cych maszyny potrzebne do tych prac. 7. Wykaz maszyn niezb dnych do wykonania robót podczas oczyszczania terenu wokó zbiornika. Dokumentacj do wykonania zadania stanowi nast puj ce za czniki: Szkic rzutu poziomego i przekrojów poprzecznych zbiornika... Za cznik 1. Szeroko ci skarp w zale no ci od g boko ci zbiornika... Za cznik 2. Jednostkowe zapotrzebowanie na materia y do ubezpieczenia skarp i dna zbiornika... Za cznik 3. Wyci g z KNR nr 2-01 Budowle i roboty ziemne... Za cznik 4. Uproszczony wzór do obliczenia obj to ci namu u przeznaczonego do usuni cia z dna zbiornika i rozplantowania wokó zbiornika... Za cznik 5. oraz szkice do zwymiarowania zamieszczone w KARCIE PRACY EGZAMINACYJNEJ. Czas przeznaczony na wykonanie zadania wynosi 180 minut. Strona 3 z 7

4 Za cznik 1. Szkic rzutu poziomego i przekrojów poprzecznych zbiornika Za cznik 2. Szeroko ci skarp w zale no ci od g boko ci zbiornika h - wysoko nasypu [m] 1 : 1 1 : 2 s - szeroko skarpy [m] Pochylenie skarpy s - szeroko skarpy [m] 1,0 1,41 2,23 1,5 2,12 3,35 2,0 2,82 4,47 2,5 3,53 5,59 3,0 4,24 6,70 Strona 4 z 7

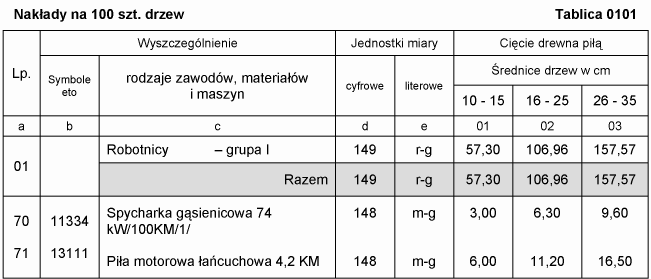

5 Za cznik 3. Jednostkowe zapotrzebowanie materia ów do ubezpieczenia skarp zbiornika Lp. Rodzaj materia u Nak ady materia ów na 100 m 2 Jednostka miary Ilo 1. P yty betonowe szt Piasek na podsypk m wir m 3 12 Za cznik 4. Wyci g z KNR nr 2-01 Budowle i roboty ziemne Mechaniczne karczowanie drzew Wyszczególnienie robót: 1. Przewrócenie drzewa spychark. 2. Obci cie wierzcho ka i ga zi. 3. Odci gni cie ga zi na odleg o do 20 m i u o enie w stosy. 4. Przetoczenie d u ycy na odleg o do 15 m i u o enie na podk adach. Strona 5 z 7

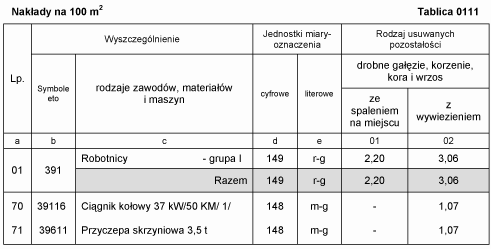

6 Mechaniczne karczowanie zagajników i krzaków Wyszczególnienie robót: 1. Wywrócenie lub wyrwanie z korzeniami drzew zagajnika, poszycia i krzaków za pomoc spycharki i przesuni cie na odleg o do 50 m. 2. R czne odr banie karczy ga zi drzew zagajnika. 3. Odniesienie na odleg o do 50 m dr gowiny, ga zi i krzaków oraz u o enie w stosy. Oczyszczanie terenu z pozosta o ci po wykarczowaniu Wyszczególnienie robót: 1. Wyci cie wrzosu. 2. Zgrabienie na stosy wyci tego wrzosu oraz drobnych ga zi, korzeni drzew i kory jako pozosta o ci po wyr bie lasu i zagajników i krzaków. 3. Usuni cie przy u yciu grabi warstwy ció ki i zgrabienie na stosy. 4. Spalenie na miejscu lub wywiezienie wy ej wymienionych pozosta o ci na odleg o do 2 km. Strona 6 z 7

7 Za cznik 5. Uproszczony wzór na obliczenie obj to ci bry o pochylonych cianach V = (P g + P d )/2 x h gdzie: V obj to bry y o pochylonych cianach [m 3 ] P g powierzchnia górna bry y [m 2 ] P d powierzchnia dolna bry y [m 2 ] h wysoko bry y [m] Strona 7 z 7
