1 Zawód: technik eksploatacji portów i terminali Symbol cyfrowy zawodu: 342[03] Numer zadania: 1 Arkusz zawiera informacje prawnie chronione do momentu rozpocz cia egzaminu 342[03] Czas trwania egzaminu: 180 minut ARKUSZ EGZAMINACYJNY ETAP PRAKTYCZNY EGZAMINU POTWIERDZAJ CEGO KWALIFIKACJE ZAWODOWE CZERWIEC 2012 Informacje dla zdaj cego: 1. Materia y egzaminacyjne obejmuj : ARKUSZ EGZAMINACYJNY z tre ci zadania i dokumentacj, zeszyt ze stron tytu ow KARTA PRACY EGZAMINACYJNEJ oraz KART OCENY. 2. Sprawd, czy arkusz egzaminacyjny zawiera 5 strony. Sprawd, czy materia y egzaminacyjne s czytelne i nie zawieraj b dnie wydrukowanych stron. Ewentualny brak stron lub inne usterki w materia ach egzaminacyjnych zg o przewodnicz cemu zespo u nadzoruj cego etap praktyczny. 3. Na KARCIE PRACY EGZAMINACYJNEJ: wpisz swoj dat urodzenia, wpisz swój numer PESEL*. 4. Na KARCIE OCENY: wpisz swoj dat urodzenia, wpisz swój numer PESEL*, wpisz symbol cyfrowy zawodu, zamaluj kratk z numerem odpowiadaj cym numerowi zadania, przyklej naklejk ze swoim numerem PESEL w oznaczonym miejscu na karcie. 5. Zapoznaj si z tre ci zadania egzaminacyjnego, dokumentacj za czon do zadania, a nast pnie przyst p do rozwi zania zadania. Rozwi zanie obejmuje opracowanie projektu realizacji prac okre lonych w tre ci zadania. 6. Zadanie rozwi zuj tylko w zeszycie KARTA PRACY EGZAMINACYJNEJ od razu na czysto, nie otrzymasz dodatkowych kartek. Notatki, pomocnicze obliczenia itp., je eli nie nale do pracy, obwied lini i oznacz s owem BRUDNOPIS. Zapisy oznaczone BRUDNOPIS nie b d oceniane. 7. Po rozwi zaniu zadania ponumeruj strony pracy egzaminacyjnej. Numerowanie rozpocznij od strony, na której jest miejsce do zapisania tytu u pracy. Wszystkie materia y, które za czasz do pracy, opisz swoim numerem PESEL* w prawym górnym rogu. 8. Na stronie tytu owej zeszytu KARTA PRACY EGZAMINACYJNEJ, wpisz liczb stron swojej pracy i liczb sztuk za czonych materia ów. 9. Zeszyt KARTA PRACY EGZAMINACYJNEJ i KART OCENY przeka zespo owi nadzoruj cemu etap praktyczny. Powodzenia! * w przypadku braku numeru PESEL - seria i numer paszportu lub innego dokumentu potwierdzaj cego to samo.

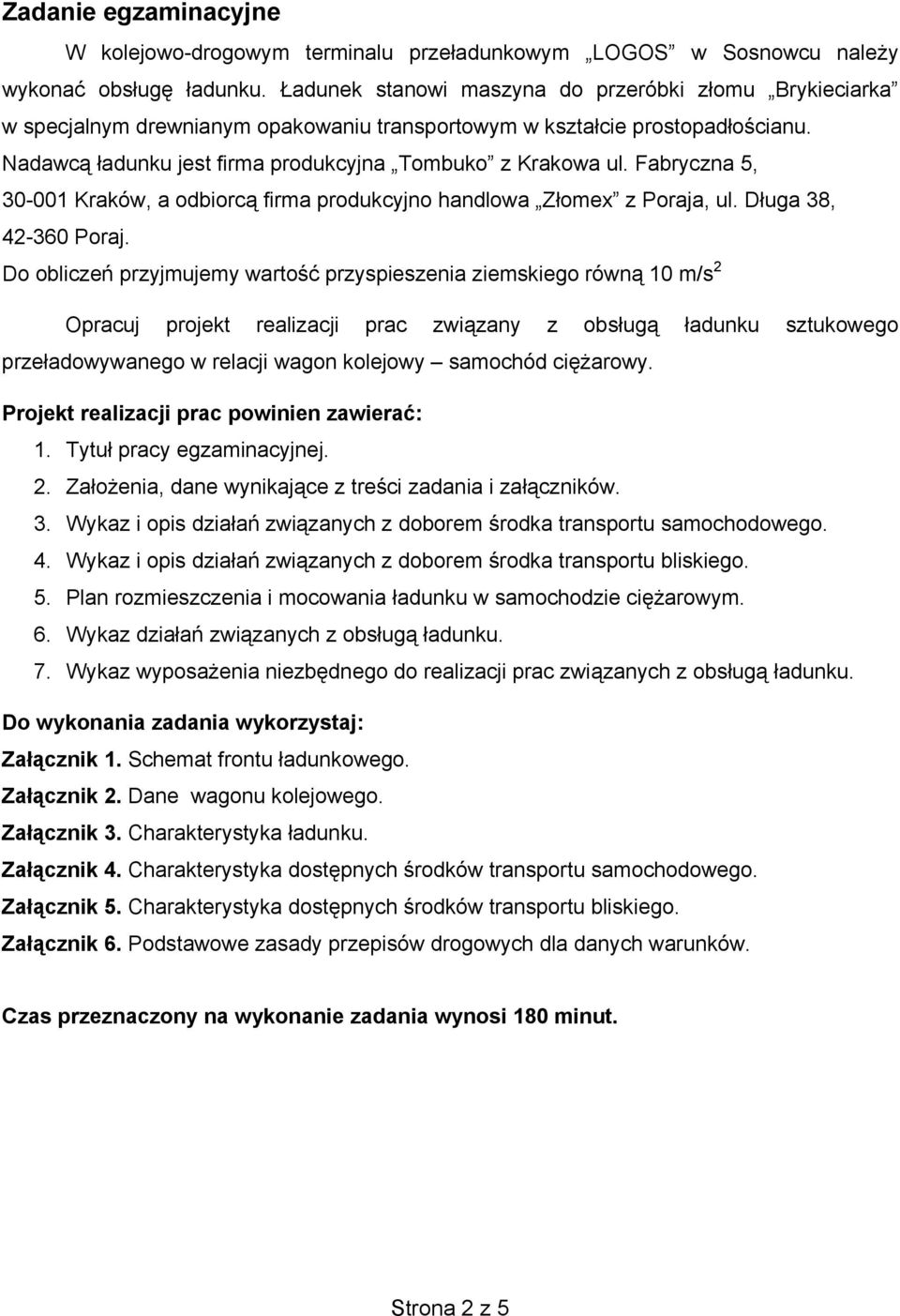

2 Zadanie egzaminacyjne W kolejowo-drogowym terminalu prze adunkowym LOGOS w Sosnowcu nale y wykona obs ug adunku. adunek stanowi maszyna do przeróbki z omu Brykieciarka w specjalnym drewnianym opakowaniu transportowym w kszta cie prostopad o cianu. Nadawc adunku jest firma produkcyjna Tombuko z Krakowa ul. Fabryczna 5, Kraków, a odbiorc firma produkcyjno handlowa Z omex z Poraja, ul. D uga 38, Poraj. Do oblicze przyjmujemy warto przyspieszenia ziemskiego równ 10 m/s 2 Opracuj projekt realizacji prac zwi zany z obs ug adunku sztukowego prze adowywanego w relacji wagon kolejowy samochód ci arowy. Projekt realizacji prac powinien zawiera : 1. Tytu pracy egzaminacyjnej. 2. Za o enia, dane wynikaj ce z tre ci zadania i za czników. 3. Wykaz i opis dzia a zwi zanych z doborem rodka transportu samochodowego. 4. Wykaz i opis dzia a zwi zanych z doborem rodka transportu bliskiego. 5. Plan rozmieszczenia i mocowania adunku w samochodzie ci arowym. 6. Wykaz dzia a zwi zanych z obs ug adunku. 7. Wykaz wyposa enia niezb dnego do realizacji prac zwi zanych z obs ug adunku. Do wykonania zadania wykorzystaj: Za cznik 1. Schemat frontu adunkowego. Za cznik 2. Dane wagonu kolejowego. Za cznik 3. Charakterystyka adunku. Za cznik 4. Charakterystyka dost pnych rodków transportu samochodowego. Za cznik 5. Charakterystyka dost pnych rodków transportu bliskiego. Za cznik 6. Podstawowe zasady przepisów drogowych dla danych warunków. Czas przeznaczony na wykonanie zadania wynosi 180 minut. Strona 2 z 5

3 Schemat frontu adunkowego Za cznik 1. Za cznik 2. Dane wagonu kolejowego Dane wagonu kolejowego: rodzaj platforma typu normalnego Kgns wysoko pod ogi nad powierzchni placu manipulacyjnego 1200 mm wysoko cian bocznych 450 mm wysoko k onic bocznych sta ych (nad pod og ) 1290 mm Za cznik 3. Charakterystyka adunku rodzaj maszyna do przeróbki z omu Brykieciarka, ilo 1 sztuka, posta transportowa - specjalne drewniane opakowanie transportowe w kszta cie prostopad o cianu o wymiarach zewn trznych 4000 x 2000 x 1900 mm (d ugo x szeroko x wysoko ), si a ci ko ci adunku razem z opakowaniem transportowym 80 kn, rodek ci ko ci adunku znajduje si w geometrycznym rodku opakowania transportowego, opakowanie transportowe jest wyposa one w 4 uchwyty mocuj ce w ka dej cianie umieszczone w naro ach oraz nie wystaj ce ponad powierzchni ciany. Strona 3 z 5

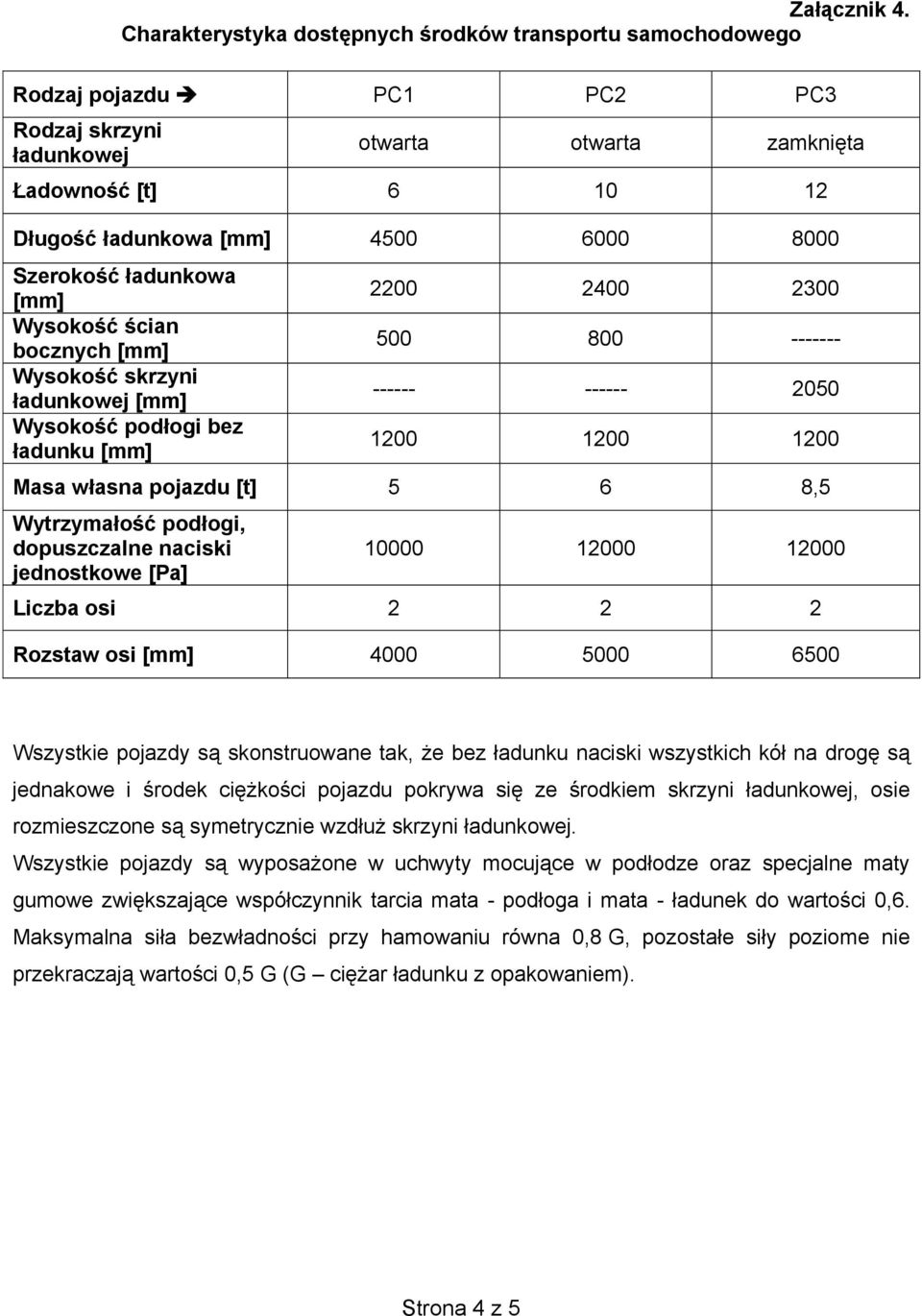

4 Za cznik 4. Charakterystyka dost pnych rodków transportu samochodowego Rodzaj pojazdu PC1 PC2 PC3 Rodzaj skrzyni adunkowej otwarta otwarta zamkni ta adowno [t] D ugo adunkowa [mm] Szeroko adunkowa [mm] Wysoko cian bocznych [mm] Wysoko skrzyni adunkowej [mm] Wysoko pod ogi bez adunku [mm] Masa w asna pojazdu [t] 5 6 8,5 Wytrzyma o pod ogi, dopuszczalne naciski jednostkowe [Pa] Liczba osi Rozstaw osi [mm] Wszystkie pojazdy s skonstruowane tak, e bez adunku naciski wszystkich kó na drog s jednakowe i rodek ci ko ci pojazdu pokrywa si ze rodkiem skrzyni adunkowej, osie rozmieszczone s symetrycznie wzd u skrzyni adunkowej. Wszystkie pojazdy s wyposa one w uchwyty mocuj ce w pod odze oraz specjalne maty gumowe zwi kszaj ce wspó czynnik tarcia mata - pod oga i mata - adunek do warto ci 0,6. Maksymalna si a bezw adno ci przy hamowaniu równa 0,8 G, pozosta e si y poziome nie przekraczaj warto ci 0,5 G (G ci ar adunku z opakowaniem). Strona 4 z 5

5 Charakterystyka dost pnych rodków transportu bliskiego Za cznik 5. Rodzaj rodka transportu bliskiego URAW SAMOCHODOWY ZSH1 URAW SAMOJEZDNY DSK2 SUWNICA BRAMOWA TOROWA SBK3 Si a ud wigu [kn] Maksymalna wysoko Podnoszenia haka przy minimalnym wysi gu [mm] Maksymalna wysoko podnoszenia haka [mm] Wysi g min.[mm] Wysi g maks. [mm] Za cznik 6. Podstawowe zasady przepisów drogowych dla danych warunków. Dopuszczalna masa ca kowita pojazdu 18 t Dopuszczalny nacisk na o pojazdu na drog 80 kn Maksymalna wysoko pojazdu z adunkiem 4,00 m Ca kowita szeroko pojazdu z adunkiem 2,50 m adunek mo e wystawa z ty u pojazdu na odleg o nie wi ksz ni 2 m od tylnej p aszczyzny obrysu pojazdu. Strona 5 z 5
