1 PODPORA P-62M Do współpracy z wiertarką WUP 22 Wydanie 2013 KOPIA ORYGINAŁU MOJ SA ul Tokarska 6 ; KATOWICE Tel: ; Fax:

2 MOJ SA Spis treści Lp Nazwa Strona 1 Zastosowanie 3 2 Parametry techniczne 3 3 Normy związane 3 4 Identyfikacja zagrożeń 3 5 Obsługa podpory 4 6 Zamocowanie wiertarki na podporze 4 7 Wykaz części 5 Rys1 Podpora pneumatyczna wiertarki typ P-62M 6 Rys2 Zawór regulacyjny 7 Rys3 Podłączenie węży 8 Rys4 Obsada kompletna 9 2

3 MOJ SA 1 Zastosowanie Podpora typu P-62M jest przystosowana do współpracy z wiertarką pneumatyczną WUP 22 i stanowi jej doposażenie Podpora wspomaga pracę wiertacza utrzymując ciężar wiertarki Przy pomocy podpory można regulować docisk narzędzia do skały 2 Parametry techniczne Parametry Jednostka Wielkość P-62M P-62M-800 Masa kg 40 31,5 Długość całkowita mm (podpora zsunięta) Skok mm Ciśnienie zasilania MPa 0,4 0,6 Siła docisku przy 0,4 MPa kn 12,8 3 Normy związane PN-EN : 2010 PN-EN ISO :2005 Urządzenia nieelektryczne w przestrzeniach zagrożonych wybuchem Część 1: Podstawowe założenia i wymagania Maszyny Bezpieczeństwo - Pojęcia podstawowe, ogólne zasady projektowania - Zasady i wymagania techniczne 4 Identyfikacja zagrożeń 1 Do podłączenia podpory oraz wiertarki WUP-22 należy stosować tylko węże posiadające certyfikat pozwalający bezpiecznie stosować je w podziemiach kopalń 2 Po zakończonej pracy wiertarką, należy zamknąć zawór odcinający na rurociągu i odłączyć wąż doprowadzający sprężone powietrze do wiertarki i podpory Dzięki temu uniknie się wypadków związanych z przypadkowym uruchomieniem wiertarki bądź podpory 3 Jak wiercić wiertarką przymocowaną do podpory P-62M omówiono w punkcie 34 DTR INSTRUKCJI WUP-22 4 Wszelkie naprawy podpory P-62M należy powierzać doświadczonym pracownikom lub zlecić producentowi: MOJ SA ul Tokarska 6 5 Stosować siłę docisku odpowiednio do postępu wiercenia jednak nie większą jak 12,8 kn 6 Nie dopuszcza się demontażu i montażu podpory w podziemiach kopalń 7 Czynności te należy wykonywać w warsztacie na powierzchni przy zachowaniu odpowiedniej czystości 3

4 MOJ SA 5 Obsługa podpory Podpora pneumatyczna P-62M służy do podtrzymywania wiertarki WUP-22 i wywierania podczas wiercenia równomiernego nacisku na wiertło Stosuje się ją do wiercenia otworów poziomych jak również odchylonych od poziomu ku górze i ku dołowi oraz w lewo lub prawo Stosowanie podpory wpływa na lepsze prowadzenie wiertła, przez co uzyskuje się mniejsze zużycie ostrza wiertła, jak również zapobiega wypadkom zakleszczania lub łamania wierteł Praca wiertarki na podporze zwiększa wydajność wiercenia, zmniejsza wysiłek pracownika Należy pamiętać o tym, że w czasie eksploatacji konieczne jest smarowanie wiertarki udarowej i podpory pneumatycznej Smarowanie to zapewnia smarownica przewodowa Smarowanie zabezpiecza części przed zatarciem, przedłuża okres eksploatacji, gwarantuje prawidłową i bezawaryjną pracę Smarownicę przewodową można zakupić u producenta : MOJ SA , ul Tokarska 6 Sterowanie podporą odbywa się przy pomocy ZAWORU REGULACYJNEGO obrót zaworu w prawo zwiększa dopływ powietrza do podpory, a tym samym docisk wiertła Podczas wiercenia nie zwiększać docisku powyżej 12,8kN Podpora posiada tzw zawór szybkiego spustu, który należy użyć przy zakleszczeniu wiertła lub przy składaniu podpory 6 Zamocowanie wiertarki na podporze P-62M Podpora P-62M do wiertarki WUP-22 jest zamocowana za pomocą specjalnego osprzętu Osprzęt składa się z obejmy, obsady oraz śruby łączącej oba te elementy Obsadę mocuje się za pomocą dwóch śrub M20 do pierścienia prowadzącego wiertarki WUP-22, natomiast obsadę nakłada się na wystające tłoczysko z podpory Podłączyć węże gumowe zasilające jak pokazano na rys3 Tak zamocowany osprzęt pozwala na współpracę podpory P-62M z wiertarką 4

5 MOJ SA Schemat połączeń podpory P-62M i wiertarki WUP-22 7 Wykaz części Pozycja Ilość Wykaz części rysunku Uwagi 1 1 Tłoczysko KPL P-62M 4093-P-62L Zawór regulacyjny PKU Wyłącznik PKU Szybkozłącze do powietrza Cylinder P-62M 4093-P-62L Zderzak PKU Nakrętka specjalna PKU Dławik P-62 P Oprawa P-62 P Uchwyt PKU Obejma PKU Śruba M10x30-B 13 1 Pierścień uszczelniający pyłochłonny AS Kulka łożyskowa Ø Uszczelka miedziana Ø13,5/ Ø9,5 PKU Sprężyna wyłącznika 17 1 Pierścień miedziany Ø42/ Ø34x Pierścień prowadzący (50N_mm 2 ) 19 1 Pierścień uszczelniający U x Pierścień gumowy P Włóknina 5

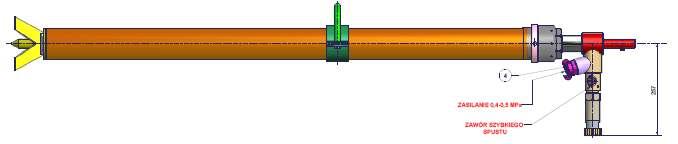

6 MOJ SA Rys1 Podpora pneumatyczna wiertarki typ P-62M 6

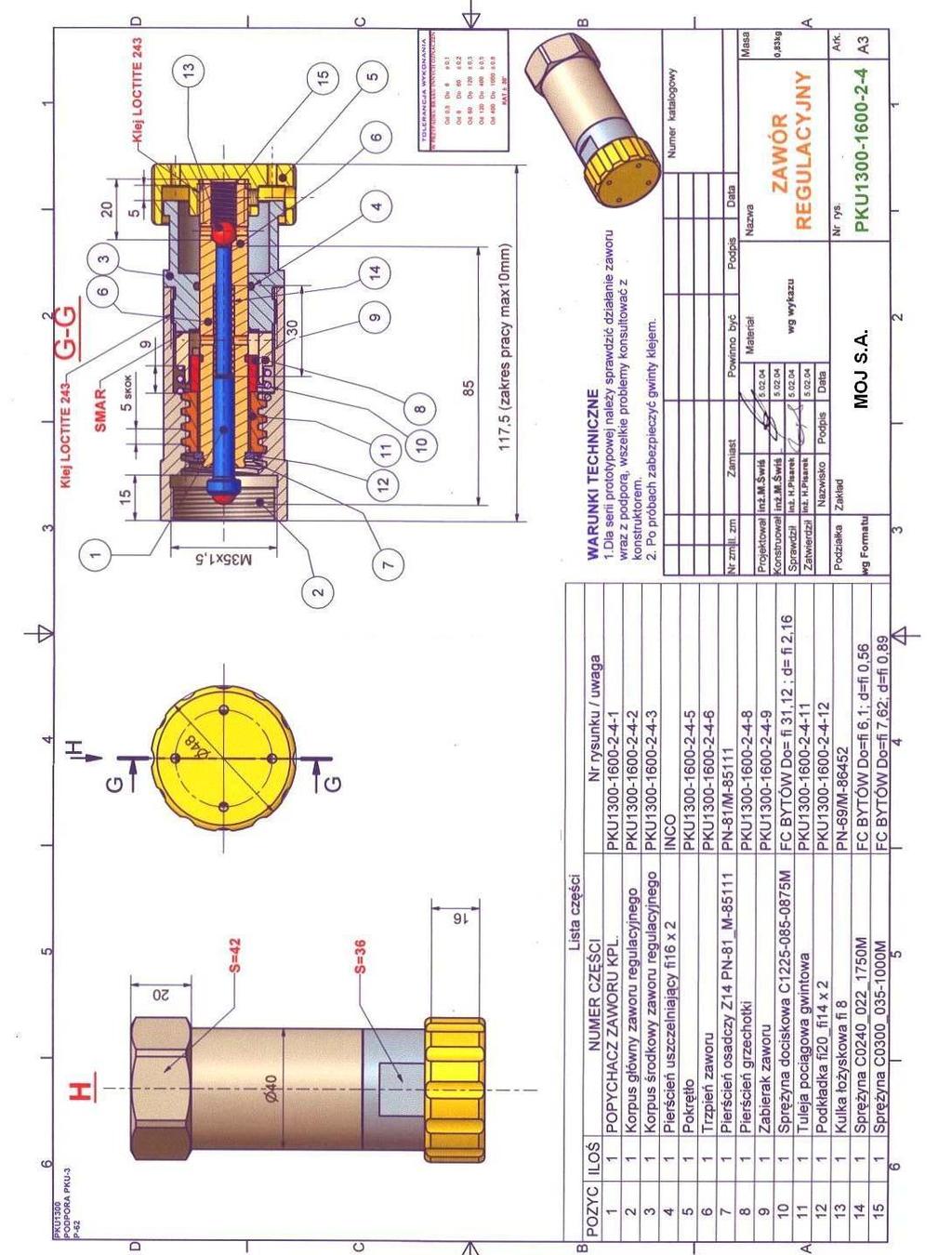

7 MOJ SA Rys2 Zawór regulacyjny 7

8 MOJ SA Wiertarka udarowa WUP-22 Smarownica przewodowa Podpora P-62M Rys 3 Podłączenie węży Uwaga zmieniono konstrukcję OBSADY KOMPLETNEJ poz76 8

9 MOJ SA Rys4 Obsada kompletna 9
