1 INSPIRING TRENCHLESS TECHNOLOGIES P JAK PIONIER GRUNDOMAT P Krety

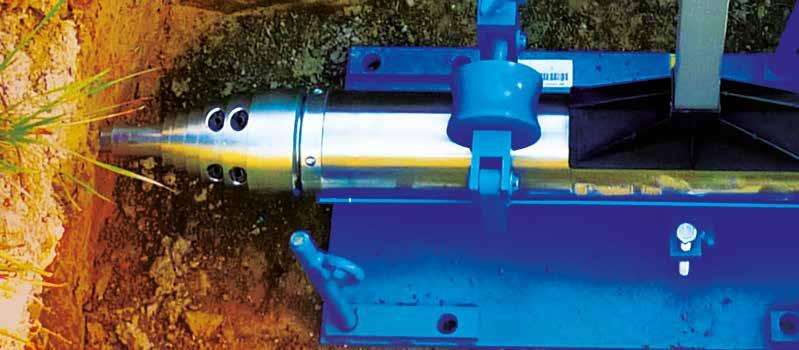

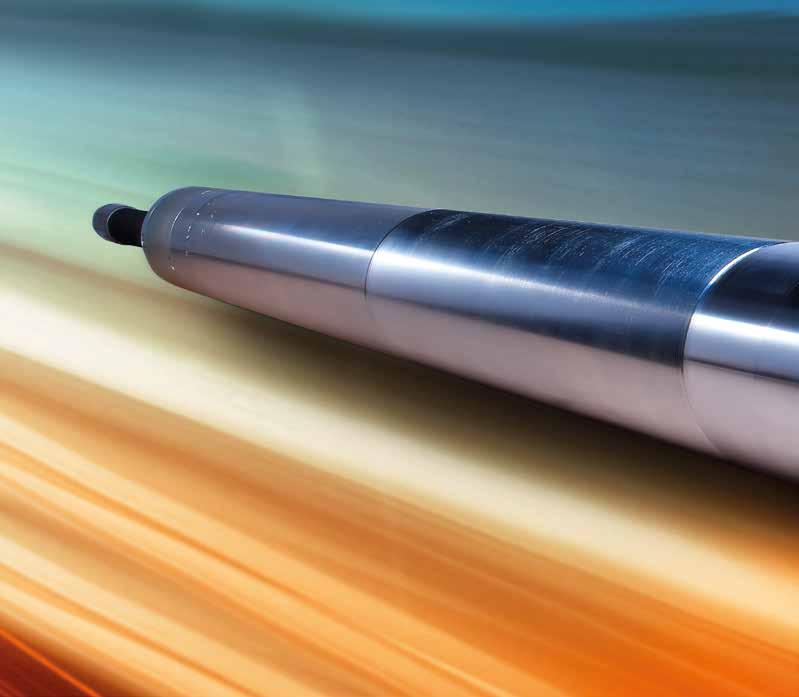

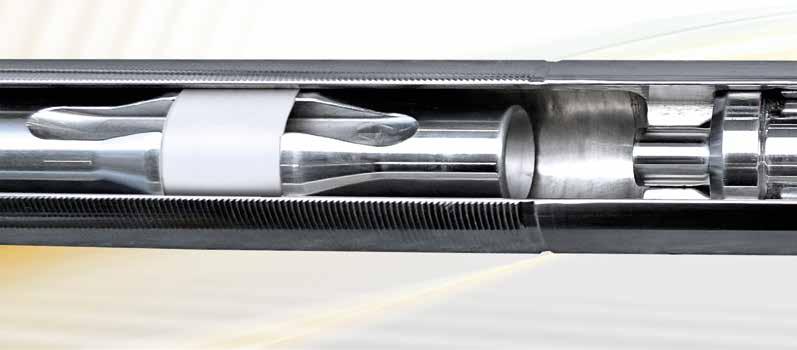

2 Różnorodne możliwości rozbudowy do wielu zastosowań Korpus chromowany z wewnątrz i na zewnątrz gwarantuje najlepsze osiągi przez długi okres użytkowania NADAJE RYTM Niezawodnie trafia do celu Opcjonalny korpus z zębami w celu zapewnienia optymalnego podparcia w gruncie USZCZELNIENIE TŁOKA I TAŚMY ŚLIZGOWE, USZCZELNIENIE GŁOWICY DŁUTOWEJ gwarantują wysoką wydajność, niewielkie zużycie powietrza oraz zapobiegają wnikaniu brudu, a tym samym utracie mocy. 2

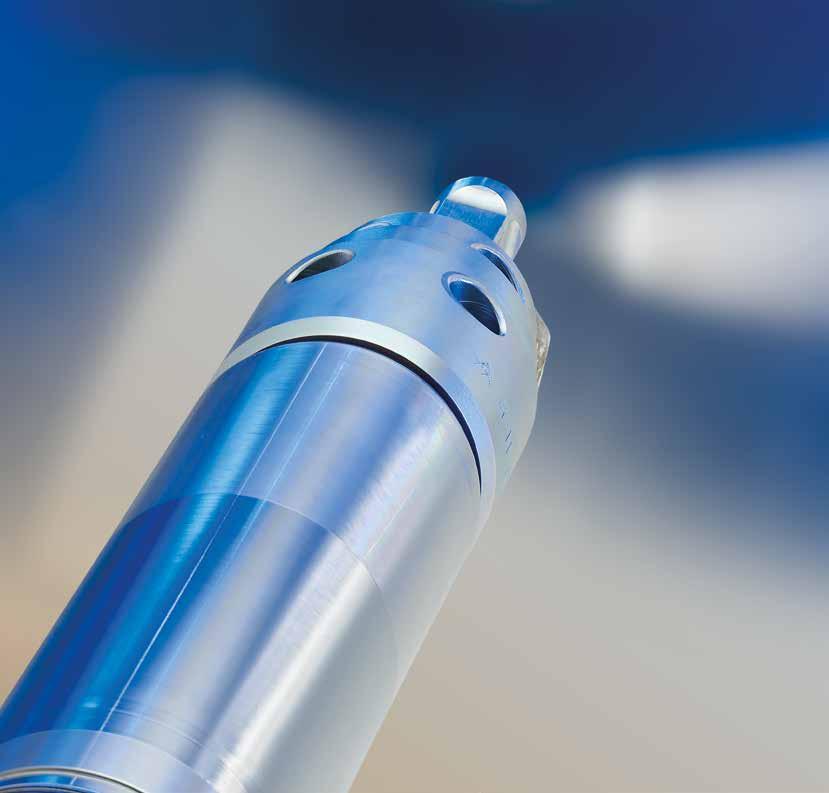

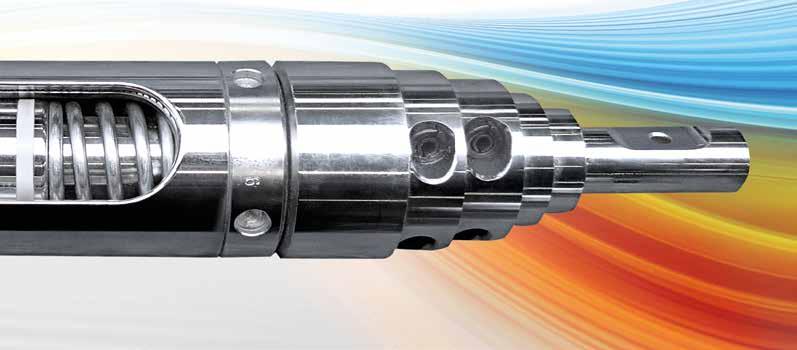

3 Hartowana głowica wiercąca o najwyższej wytrzymałości i minimalnym zużywaniu się Głowica stopniowana z systemem dwutaktowym zapewniająca maksymalną celność i wydajny posuw ŁATWE PRZEŁĄCZANIE z ruchu do przodu na ruch do tyłu pod ciśnieniem roboczym. Sterowanie manualne Sterowanie serwo przy wykonaniu 1/4 obrotu w lewo węża pneumatycznego przez przełączenie dźwigni 3

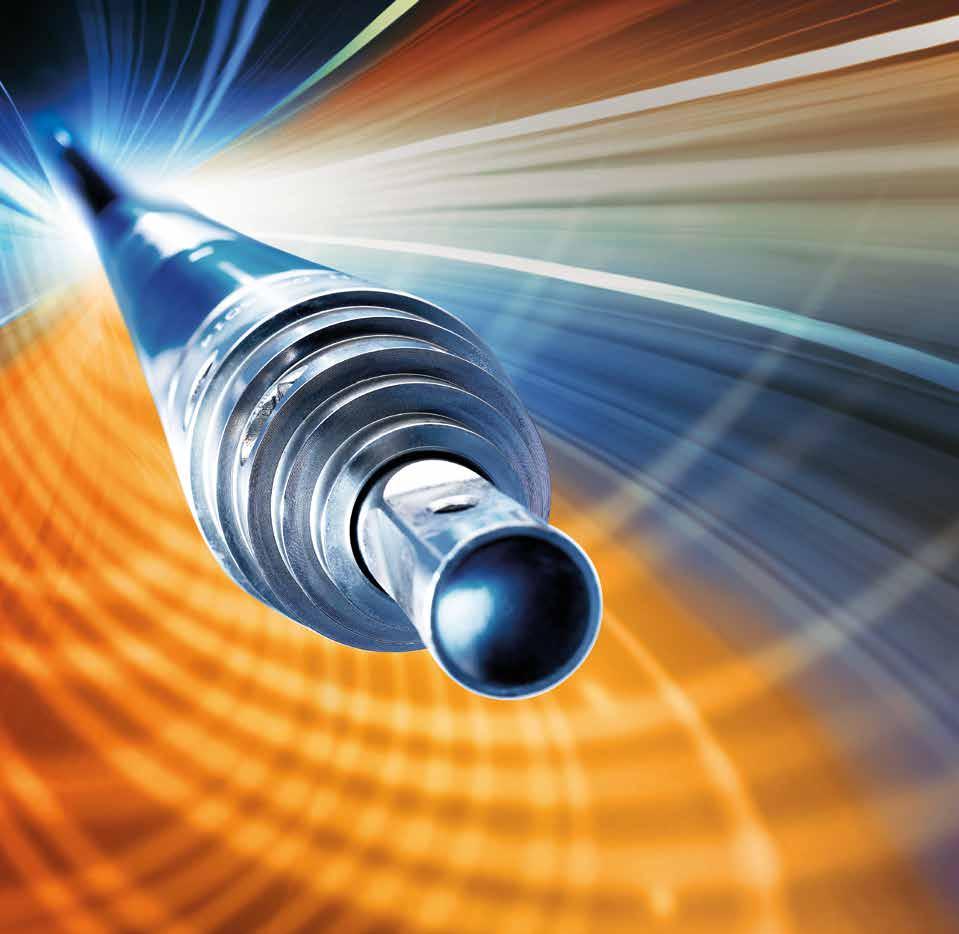

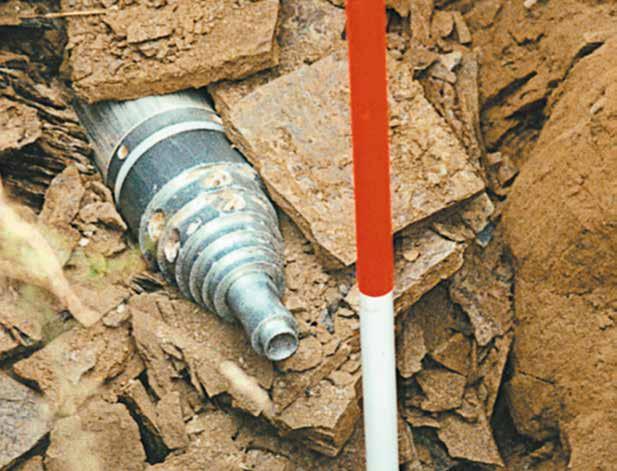

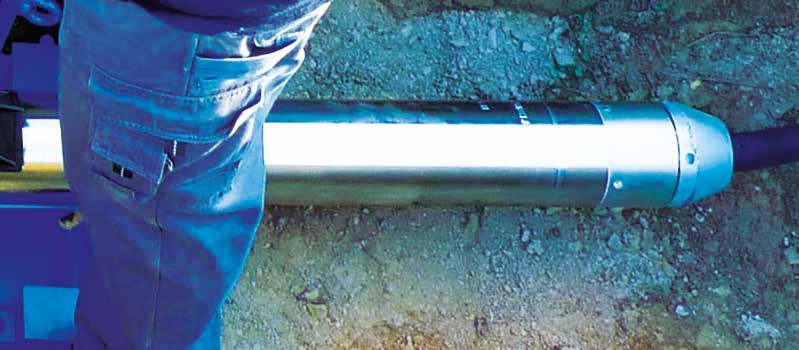

4 WIELOKROTNIE SPRAWDZONY Trwałość nie do pobicia Zasada działania głowicy stopniowanej Głowicę stopniowaną można uniwersalnie stosować do wszystkich gruntów wypieralnych. Końcówka dłuta wybija otwór pilotowy i następnie grunt wypierany jest stopniowo na zewnątrz. Dzięki stopniom głowicy przeszkody są najpierw rozbijane, a następnie odprowadzane. Dzięki temu zagwarantowana jest duża stabilność ruchu. Przed głowicą stopniowaną powstaje silny, szeroki stożek ciśnienia. 4

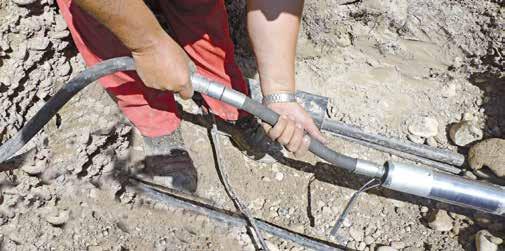

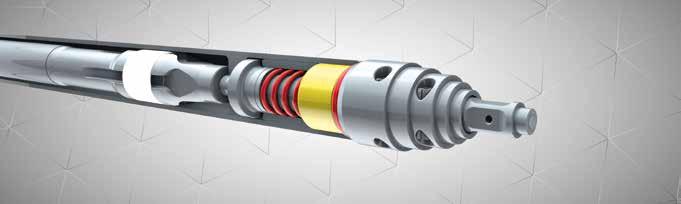

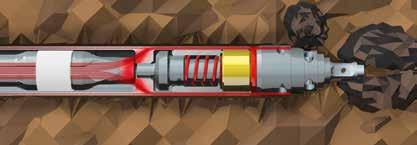

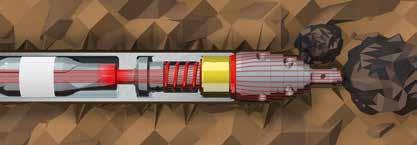

5 Metoda dwutaktowa ZASTOSOWANIE PIERWSZY TAKT W pierwszym takcie tłok przekazuje energię na dłuto, tak że głowica wykonuje otwór wiertniczy i usuwa przeszkody. Energia uderzenia tłoka koncentrowana jest na dłucie i głowicy wiercącej. DRUGI TAKT PRZEJŚCIA POD ISTNIEJĄCĄ INFRASTRUKTURĄ pod ulicami, torowiskami, ogrodami, budynkami i innymi wartościowymi powierzchniami PRZYŁĄCZA DOMÓW do instalacji gazowej, wodociągowej, ściekowej, elektrycznej, światłowodowej do budynku lub bezpośrednio z budynku. GEOTERMIA układanie sond geotermicznych. RWBJANIE RUR OD TYPU 130 do wbijania rur stalowych przez nasadzenie różnych stożków wbijających. WYMIANA RUR OD TYPU 95 za pomocą zmodyfikowanych kretów metodą berstliningu dynamicznego (kruszenie). W drugim takcie głowica wiercąca porusza się swobodnie w otworze przewiertu, a tłok uderza aż w korpus. Energia uderzenia tłoka skupiana jest na korpusie i cała maszyna (wraz z podczepioną rurą) przesuwa się do przodu. Dzięki metodzie dwutaktowej łatwiej pokonywany jest opór czubka oraz tarcie powierzchniowe oraz uzyskuje się możliwie najwyższą stabilność kierunkową urządzenia GRUNDOMAT. FUNDAMENTY PALOWE zastosowanie w pionie przy wykonywaniu fundamentów, do wbijania pali lub tarcz. WYBIJANIE RUR STALOWYCH z trzpieniem nasadzanym przy równoczesnym wciąganiu nowych rur. 5

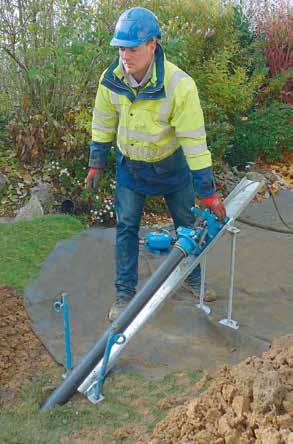

6 CELNIE PRZEWIERTY POD ISTNIEJĄCĄ INFRASTRUKTURĄ POSADOWIENIE PALI CELOWANIE 6 WBIJANIE

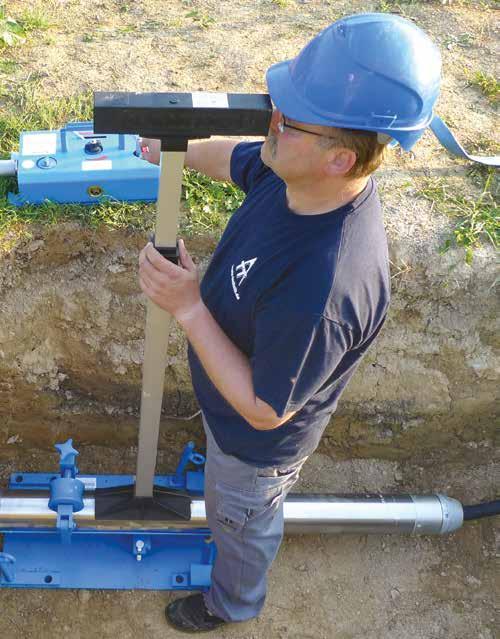

7 GEOTERMIA WYBIJANIE LOKALIZOWANIE PRZEŁĄCZANIE 7

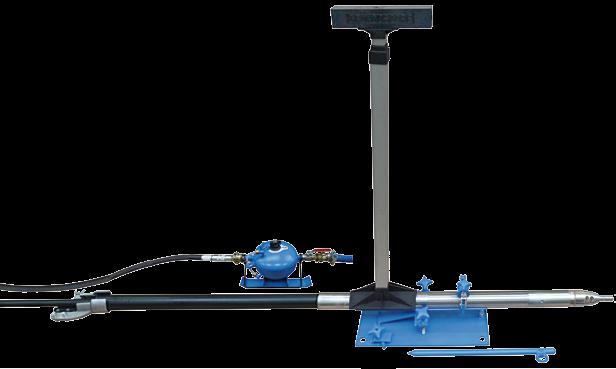

8 OSPRZĘT Do każdego zastosowania WYBIJANIE RUR STALOWYCH Nasadzany trzpień do wybijania rurociągów stalowych o średnicy do DN 50 przy równoczesnym wciąganiu nowych rur. WYMIANA RUR (KRUSZENIE) Od typu 95 metodą dynamicznego berstliningu z uchem do ciągnięcia i poszerzaczem. WBIJANIE RUR STALOWYCH Do średnicy DN 400 z nasadzanym stożkiem wbijającym. UNITHERM Podgrzewacz sprężonego powietrza Do zapobiegania oblodzeniu maszyny. PRECYZYJNE LOKALIZOWANIE Dokładne monitorowanie przebiegu wiercenia za pomocą nadajnika/odbiornika. System lokalizowania można również wykorzystać do detekcji obcych instalacji. wąż pneumatyczny olejarka mgławicowa 3,3 l teleskopowa rama do namierzania GRUNDOSCOPE 1,5 2 m z lunetą celowniczą odbiornik laweta startowa z regulacją wysokości i na boki gwoździe gruntowe nadajnik kret z lokalizatorem 8

9 Wciąganie rur WCIĄGANIE DO TYŁU ZA ADAPTER DO CIĄGNIĘCIA NATYCHMIASTOWE WPROWADZANIE KRÓTKICH RUR Z PCV rura tulejowa izolator linki stalowej dla większego bezpieczeństwa NATYCHMIASTOWE WPROWADZANIE DŁUGICH RUR Z PE wąż pneumatyczny rura PE końcówka skrawająca do rury PE przyłącze rury PE PÓŹNIEJSZE WCIĄGANIE DŁUGICH RUR Z PE Z WĘŻEM SPRĘŻONEGO POWIETRZA rura PE HD średn. zewn. AD 40 mm końcówka skrawająca PE 1 do 2 złącze wąż pneumatyczny 9
