1 sera Informacje o produkcie Ekonomiczna Wydajność 2-15 l/h Ciśnienie do 10 bar Łatwa w obsłudze Bez wycieków Szeroki zakres zastosowań Excellence in Fluid Technology

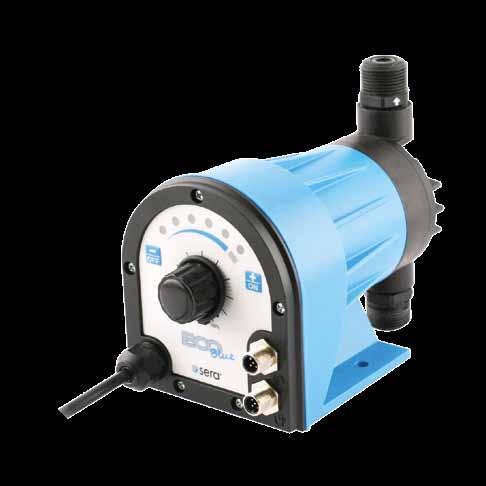

2 Elektromagnetyczne pompy przeznaczone do dozowania w niewielkim zakresie Elektromagnetyczne pompy membranowe Sera EcoBlue Pompa EcoBlue cechuje się niskimi kosztami ekspoatacji, niezawodnością podczas dozowania oraz sprawdzoną jakością. EcoBlue jest dostępna w trzech wariantach: EcoBlue Funkcja Start/Stop Regulacja częstotliwości skoku membrany krokami co 10% Regulacja długości skoku membrany EcoBlue Pro Funkcja Start/Stop Regulacja częstotliwości skoku membrany krokami co 10% Regulacja długości skoku membrany Sygnał wejściowy sterowania zewnętrzego Sygnał sterowania impulsowego 1:1 EcoBlue Pro+ Funkcja Start/Stop Regulacja częstotliwośći skoku membrany krokami co 10% Regulacja długośći skoku membrany Sygnał wejściowy sterowania zewnętrzego Sygnał sterowania impulsowego 1:1 Sygnał wejściowy analogowy 4..20mA Sygnał wejściowy Stop Zastosowanie Pompa EcoBlue pracuje w zakresie od 2 do 15 l/h przy maksymalnym przeciwćiśnieniu 10 bar. Standardowe wykonanie posiada funkcję START/STOP lub automatyczne dozowanie w zależnośći od przepływu. Przykład zastosowań Uzdatnianie wody Oczyszczanie ścieków Chlorowanie wody Technika basenowa Rolnictwo Przemysł spożywczy itp. Zalety Niska cena Szybka dostępność Małe opakowanie zawierające zestaw dozujący Wysoka dokładność dozowania Wysoka żywotność membrany Wysoka jakość materiałów Charakterystyka liniowa Niskie koszty ekspoatacji Brak wycieków Odporna na suchobieg Łatwa w obsłudze Niska waga 2

3 3

4 Warianty wykonania Wykonanie Wysoka jakość wykonania zapewnia bezawaryjną i efektywną pracę. Posiadamy materiały spełniające wszelkie wymogi. Wykonanie I Korpus i zawory PP-GFK Kulki zaworowe PTFE Uszczelnienia EPDM Membrana PTFE-powlekana Wykonanie II Korpus i zawory PVC Kulki zaworowe PTFE Uszczelnienia FPM Membrana PTFE-powlekana Akcesoria (zawarte w zestawie) Zestaw dozujący - zawór zwrotny - zawór dozujący - przyłącza (4x) - wąż (7m) - Dodatkowe obciążenie do zaworu zwrotnego 4

5 Dane techniczne EcoBlue Parametry pomp Typ Maksymalne ciśnienie pompy Wydajność (1) Q N przy p 2 max. Wysokość zasysania Dopuszczalne przeciwciśnienie Zalecana średnica przyłączy Częstotliwość skoku tłoka Waga p 2 max. 50 Hz/60 Hz max. min./max. 50 Hz/60 Hz ca. bar l/h ml/skok mws bar DN 1/min kg EcoBlue ,17 3-0,3/ ,6 EcoBlue ,35 3-0,3/ ,6 EcoBlue 10 2,5 10 0,88 3-0,3/ ,6 EcoBlue 15 1,5 15 1,3 3-0,3/ ,6 Zasilanie Typ Moc Częstotliwość Napięcie Prąd (50 Hz/60 Hz) Stopień ochrony Zalecany bezpiecznik 50 Hz/60 Hz W Hz V ~ 1 A IP EcoBlue < 30 50/ V 0,5 65 C6A 5

6 Wymiary Zawór Druckventil zwrotny strona ciśnieniowa Sygnał Eingang wejściowy für sterowania externe zewnętrznego Ansteuerung (opcja) (Option) Eingang für Niveauüberwachung czujnika poziomu Sygnał wejściowy (Option) (opcja) Zawór Saugventil zwrotny strona ssąca G3/4 Głowica Pumpenkörper Przekładnia Hubgetriebe Hublängenverstellung Ustawienie długości skoku membrany Kabel Netzkabel zasilający mit o długośći abgewinkeltem 2m Schuko Stecker Typ F Länge 2 Meter G3/4 A O 7 Widok A Ansicht A 110 ca. 203,5 6

7 Notatki 7

8 Dla naszych klientówna całym świecie Kontakt i serwis naszych produktów gwarantujemy na całym świecie poprzez główną siedzibę w centrum Niemiec, siedziby w Wielkiej Brytanii i Południowej Afryce, oraz przedstawicielstwa w ponad 80 Krajach. sera ProDos GmbH sera-straße Immenhausen Germany sera ProDos UK Ltd. Axon 2, Commerce Road, Lynchwood Peterborough, PE2 6LR Great Britain Tel.: Fax: Tel.: Fax: sera ProDos SA (PTY) Ltd. Unit 3-4, Airborne Park Cnr Empire & Taljaard Str Bartletts, Boksburg, 1459 Gauteng South Africa Tel : Fax : info-prodos@sera-web.com sales.uk@sera-web.com sales.za@sera-web.com sera Kontakt: HENNLICH Sp. z o.o. ul. Thomasa Wilsona 24A Knurów Tel: (32) Fax: (32) hennlich@hennlich.pl PI-EcoBlue-PL160211
