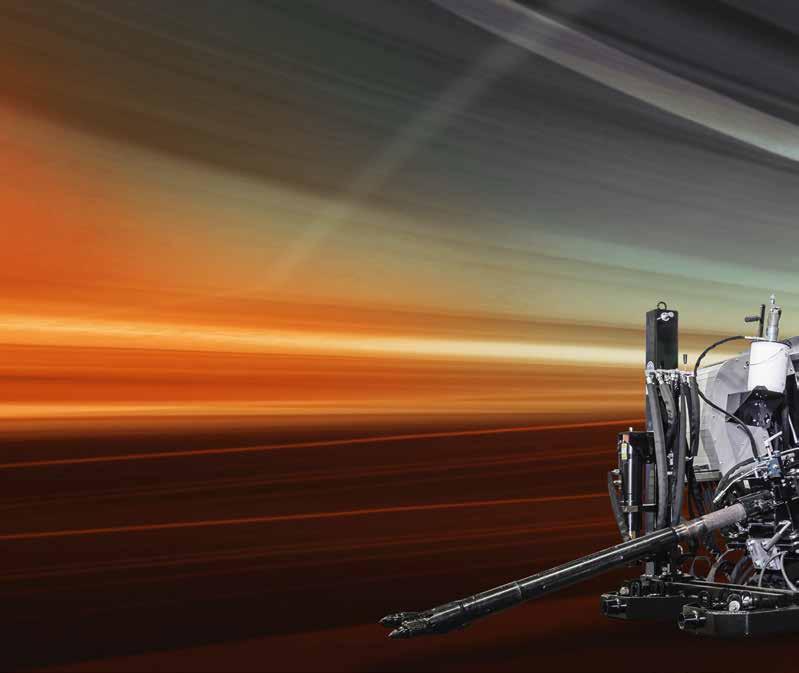

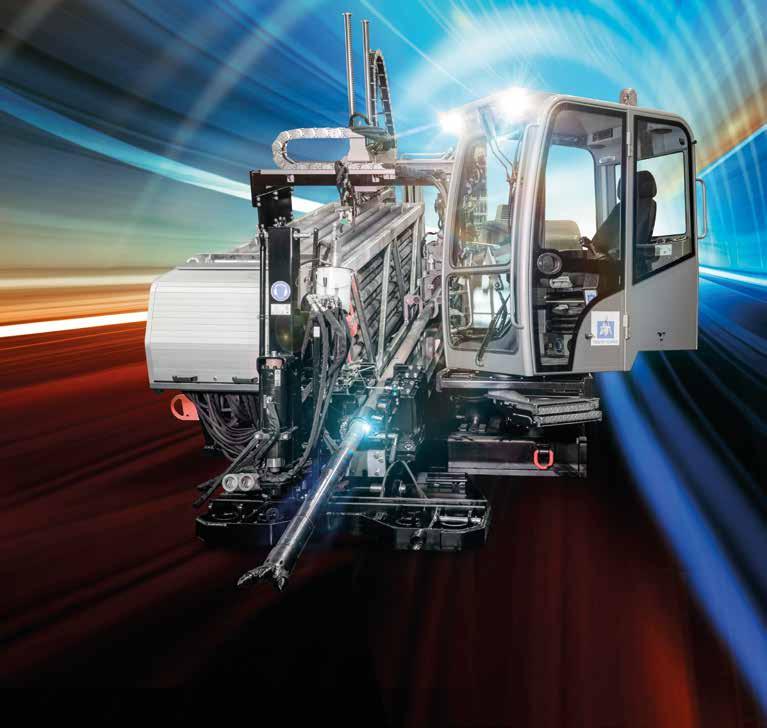

1 INSPIRING TRENCHLESS TECHNOLOGIES 28Nplus SKONCENTRO- WANA MOC GRUNDODRILL 28Nplus Urządzenie wiercąco-płuczące HDD

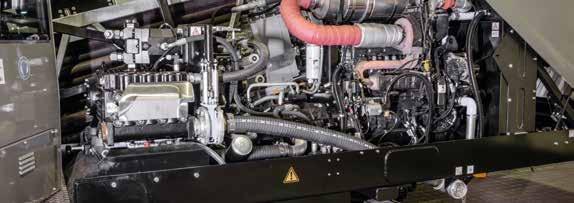

2 Obrotowa komfortowa kabina przyjazna w obsłudze, przejrzysta, z możliwością elastycznego pozycjonowania Automatyczna wymiana żerdzi wysoka wydajność, równomierne zużycie wszystkich żerdzi w wyniku celowego sięgania do poszczególnych przegródek magazynu Duży magazyn żerdzi aż do 288 m na pokładzie System wbijania kotew zapewniający jeszcze lepszą stateczność podczas wiercenia i minimalne zużycie żerdzi Wbudowana myjka wysokociśnieniowa zapewniająca komfortowe czyszczenie PEŁNA MOC UDERZENIA Stabilny i inteligentny Dwie tarcze podporowe maksymalna stateczność i zmienne pochylenie lawety zapewniające optymalny kąt wbicia WYŁĄCZNIE NAJLEPSZE PARAMETRY Pompa bentonitowa tłoczy maks. 650 l/min, co zapewnia dużą prędkość poszerzania i dużą średnicę poszerzania. Zastosowane bardzo wydajne silniki są oszczędne w zużyciu, szczególnie ciche i niskoemisyjne. 2

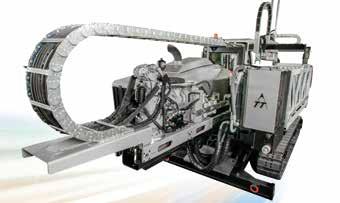

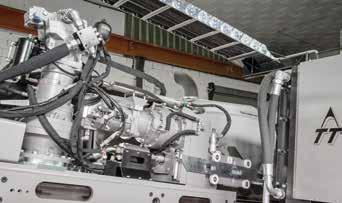

3 Duża pokrywa z TWS ułatwiająca wykonanie prac serwisowych i konserwacyjnych Wyjątkowo szerokie podwozie gąsienicowe z gumowanymi gąsienicami stalowymi dostosowane do ekstremalnych warunków terenowych i wyjątkowo stabilne MOCNY NAPĘD NAJWYŻSZE WARTOŚCI W SWOJEJ KLASIE Możliwość przezbrojenia do wiercenia prowadzonego kablem w celu lokalizacji w trudnym terenie i na dużej głębokości. Napęd z mechanizm zębatkowym Rack & Pinion (listwa zębata). Najwęższa konstrukcja i najmniejszy odstęp osi wiercenia od zewnętrznej krawędzi maszyny. Niewielka masa maszyny pozwala na transport urządzenia wiertniczego na samochodzie ciężarowym. 3

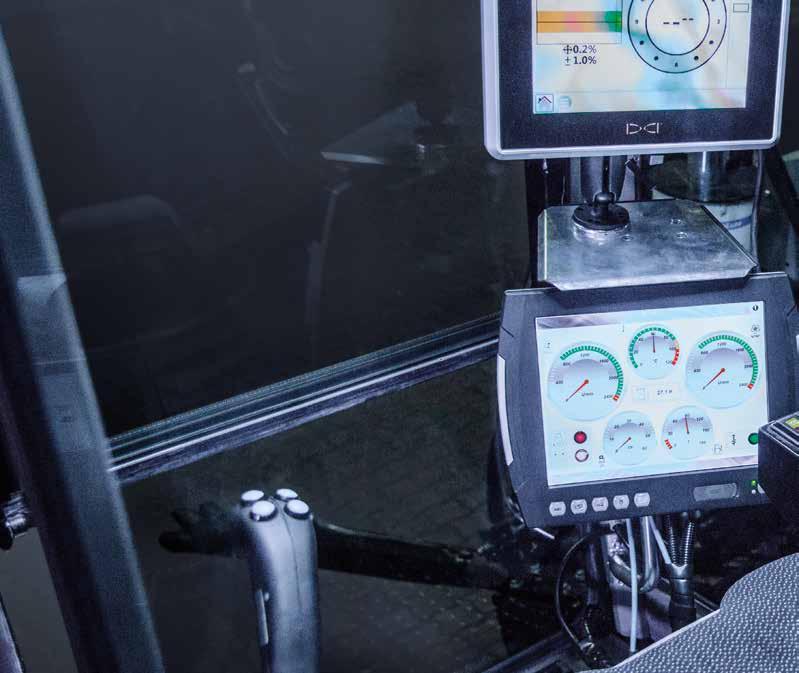

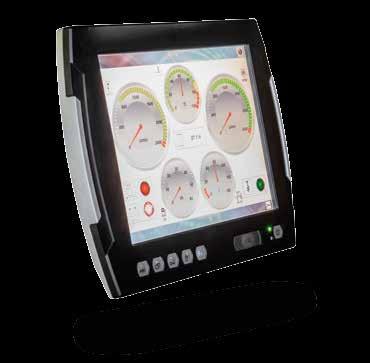

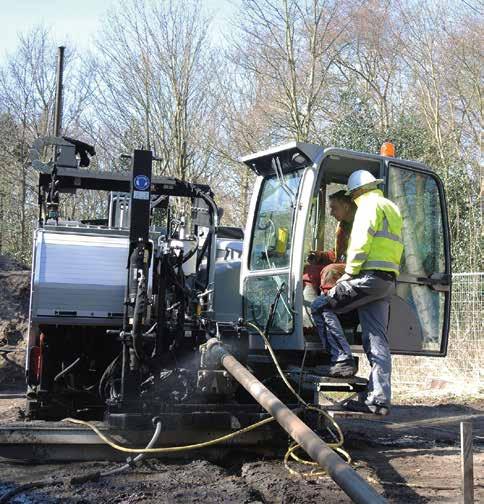

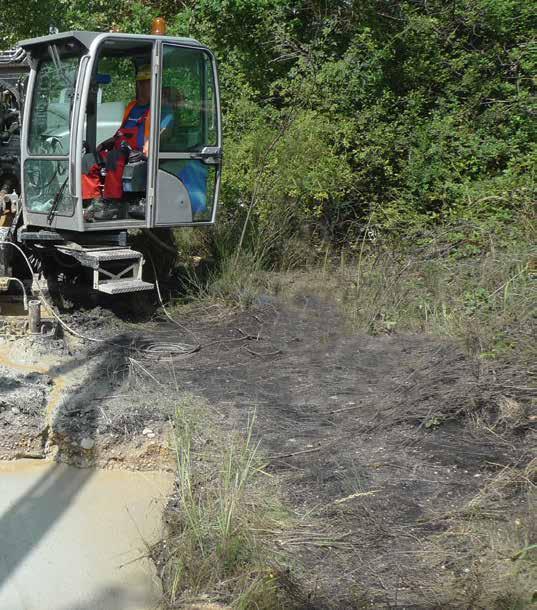

4 NAZIEMNE CENTRUM KONTROLI Pełen przegląd, maksymalny komfort STANOWISKO PRACY KLASY TOP Oszklona kabina operatora umożliwia niezakłóconą obserwacje otoczenia. Elementy obsługowe są przejrzyście rozmieszczone, a dzięki interaktywnemu systemowi sterowania można łatwo kontrolować wszystkie funkcje i parametry wiercenia. Panel obsługowy Komputer przemysłowy z podłączeniem do internetu Kolorowy ekran o dużej rozdzielczości z opcjonalnym pomiarem online siły ciągnącej Wyświetlacz z opcjonalnym pomiarem online siły ciągnącej Zapis danych wg instrukcji DVGW, wydruk przez komputer, port USB Zapis całego przebiegu wiercenia Zdalna diagnostyka z transmisją danych telemetrycznych Tryb półautomatyczny z wciąganiem żerdzi Tryb automatyczny z automatyką wiosełkową 4

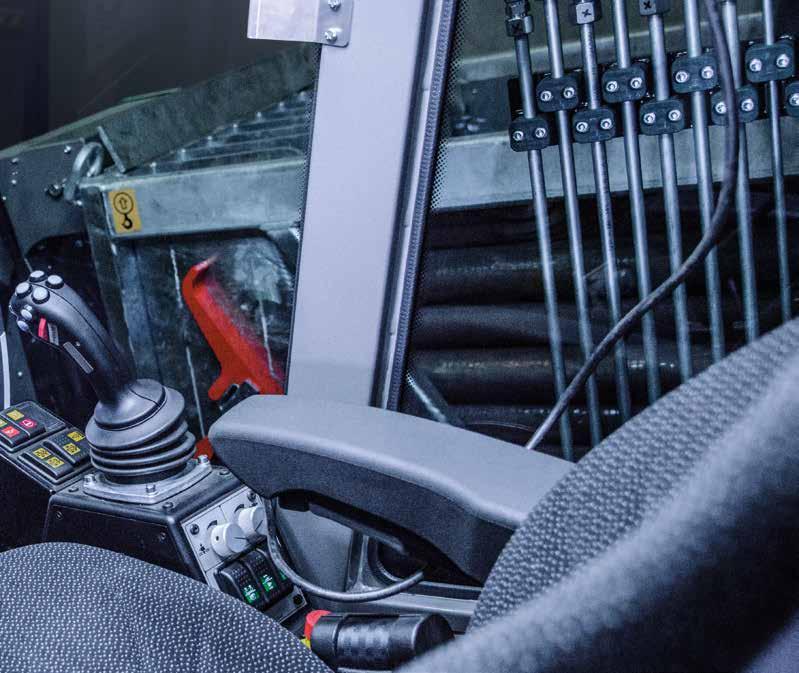

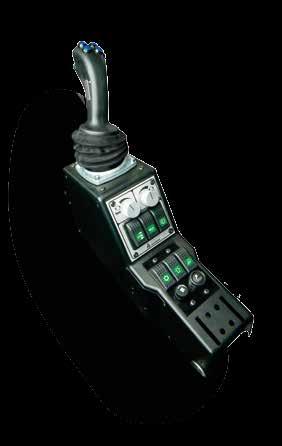

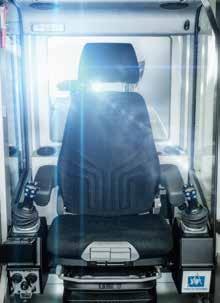

5 MAKSYMALNY KOMFORT OBSŁUGI Sterowanie wszystkim funkcjami następuje poprzez naciśnięcie przycisków na dwóch dżojstikach multifunkcyjnych. ERGONOMICZNE STANOWISKO PRACY Wygodny sprężynowany fotel z indywidualną regulacją zapewnia wygodną pracę. 5

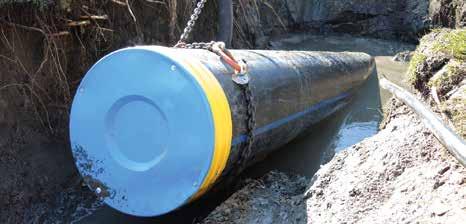

6 WCIĄG SKONCENTROWANA MOC P

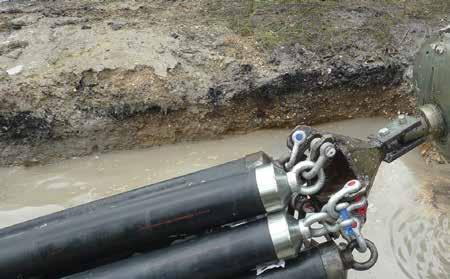

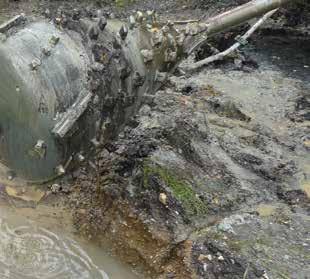

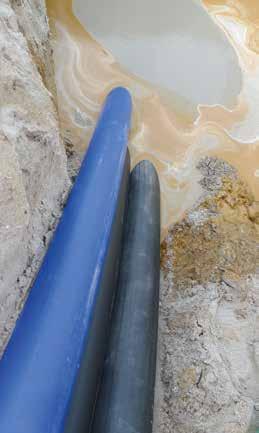

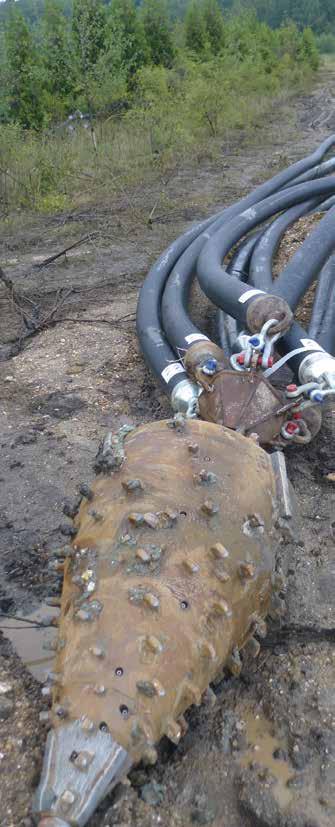

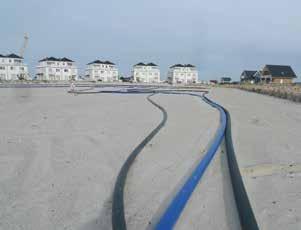

7 DŁUGI DYSTANS OSZERZANIE PRZEWODÓW NA RAZ ANIE KILKU

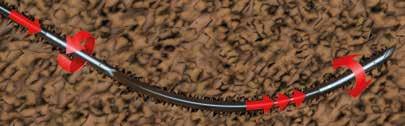

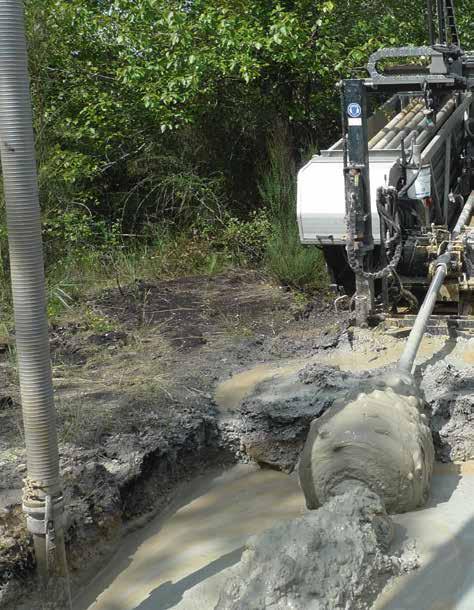

8 ZYSKI OD PIERWSZEGO METRA Zastosowanie Wszystkie systemy GRUNDODRILL zaprojektowane zostały z myślą o różnych rodzajach zastosowań, długim okresie eksploatacyjnym, niewielkim zużyciu, wysokiej produktywności oraz ograniczonym wykorzystaniu zasobów i środków produkcji. Powyżej wskazane aspekty czynią je szczególnie uniwersalnymi i ekonomicznymi już od pierwszego zastosowania. PRZEWIERTY POD ISTNIEJĄCĄ INFRASTRUKTURĄ Do standardowych zastosowań urządzeń GRUNDODRILL zalicza się wykonywanie sterowa nych przewiertów pod ulicami, torowiskami i budynkami. UKŁADANIE WZDŁUŻNE Oprócz przewiertów pod obiektami, do tradycyjnych zastosowań zalicza się wykonywanie otworów równolegle do ulic, akwenów i budynków. WIERCENIA PROWADZONE KABLEM W przypadku szczególnie wysokich wymagań w zakresie lokalizacji stosowane jest wiercenie prowadzone kablem, np. w zakresie wierceń na dużej głębokości, krzyżowania się wód, przechodzenia pod torowiskami lub zakłóceń interferencyjnych. Horyzontalne wiercenie płuczkowe OTWÓR PILOTOWY* POSZERZANIE I WCIĄGANIE RUR* 8 Realizacja zaplanowanego przebiegu otworu: Otwór prostoliniowy: przesuwanie i obracanie się głowicy wiercącej. Otwór po krzywiźnie: przesuwanie ustawionej głowicy wiercącej (ew. przy wsparciu przez wiosełkowanie/mechanizm udarowy). Instalowanie rury produktowej/ochronnej: Ciągnięcie do tyłu i obracanie się głowicy poszerzającej z podwieszoną rurą; ew. w trakcie procesu wymagane jest opróżnianie. * w zależności od klasy gruntu i wymaganej średnicy poszerzania stosowane są specjalne narzędzia wiertnicze

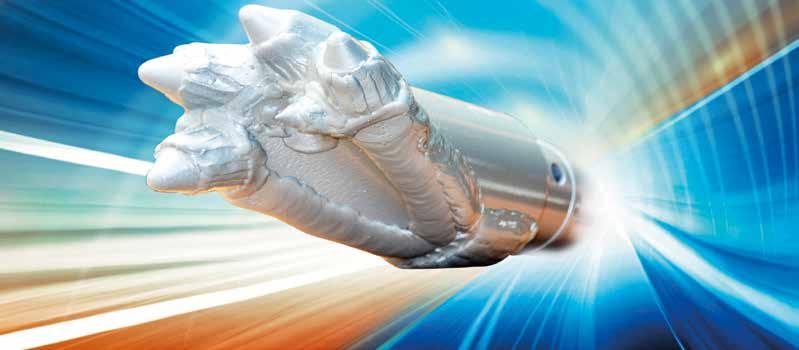

9 DOBRY OSPRZĘT TO POŁOWA SUKCESU Osprzęt Narzędzia wiertnicze, które są idealnie dostosowane do urządzenia wiertniczego, gwarantują optymalny postęp wiercenia w każdym gruncie. Oprócz tego wyróżniają się wysoką trwałością i długim okresem użytkowania. STANDARDOWY SPRZĘT WIERTNICZY Żerdź TD82 Medium Soil Reamer Poszerzacz stożkowy GRUNDOREAM 9

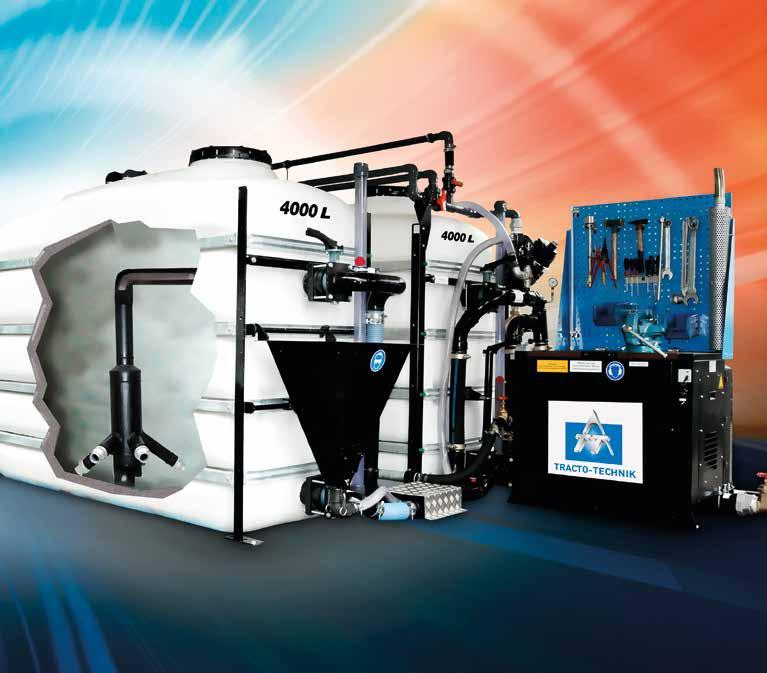

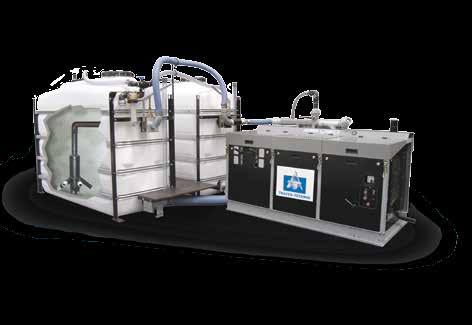

10 Bezobsługowa pompa wirnikowa o wydajności aż do 1800 l/min Filtr czystej wody 870 l/min NAJWYŻSZA WYDAJNOŚĆ Lej na bentonit wraz z kratką rozdzierającą na 50 kg bentonitu przetwarza 25 kg bentonitu jedynie w 25 sekund. Najwyższej klasy technika płuczkowa stanowi ważny element efektywnego wykonania otworów. Wraz z urządzeniem wiertniczym i narzędziami wiertniczymi, zastosowana technika płuczkowa TT tworzy optymalną całość zapewniającą wydajną pracę również w trudnym gruncie. Wydajne stacje mieszające i pompy gwarantują wysoką wydajność płukania. Do przygotowania płuczki wiertniczej dostosowanej do rodzaju gruntu można wykorzystać profesjonalne urządzenia pomiarowe oraz dodatki do płuczek. Więcej informacji na ten temat można uzyskać, biorąc udział w naszych szkoleniach. Ponadto można się też do nas zwrócić w celu uzyskania dodatkowych informacji o stacjach mieszających i nadwoziach do samochodów ciężarowych. Stacja mieszająca MA07 10

11 DANE TECHNICZNE GRUNDODRILL 28NPLUS POZYCJA ROBOCZA , POZYCJA TRANSPORTOWA

12 DANE TECHNICZNE Model Wyposażenie podstawowe GRUNDODRILL 28Nplus silnik Cummins 6,7l EPA T4I do jazdy i wiercenia, 224 kw napęd Rack & Pinion (listwa zębata) laweta wiertnicza z podwoziem gąsienicowym z gumowanymi gąsienicami stalowymi, tarcza(e) podporowa(e) duża kabina, komfortowy fotel, dżojstiki, wyświetlacz graficzny, klimatyzacja automatyka wiercenia w całości ocynkowana skrzynia żerdziowa automatyczny system wymiany żerdzi półautomatyczne urządzenie zaciskające i zwalniające system kotwienia dużej mocy wysokociśnieniowa pompa bentonitowa na pokładzie lawety rejestracja danych wiercenia transmisja danych myjka wysokociśnieniowa opcjonalnie: pełna automatyka, radiowa obsługa zdalna Dane techniczne Typ żerdzi: TD82 Dł. x szer. x wys. [mm] Masa z żerdziami [kg] Magazyn na żerdzie, zawartość [m] Kąt nachylenia Siła ciągnąca i pchająca [kn] Maks. moment obrotowy [Nm] Maks. prędkość obrotowa wrzeciona [obr./min] Ø otworu pilotowego [mm] Ø żerdzi [mm] Długość użytkowa żerdzi [mm] Masa żerdzi [kg] Ø poszerzania* [mm] Ø zewn. rury* [mm] Długość wiercenia* [m] Min. promień wiercenia [m] Maks. prędkość jazdy [km/h] 2-biegi Zbiornik na czystą wodę [l] Poziom natężenia dźwięku LPA [db(a)] Poziom mocy akustycznej LWA [db(a)] Maks. moc silnika [kw] Wysokociśnieniowa pompa bentonitu [l/min] Maks. ciśnienie bentonitu [bar] Obciążenie wibracjami wg DIN EN [m/s 2 ] Zbiornik diesel [l] * w zależności od warunków gruntowych x x / ,3/ < 0,

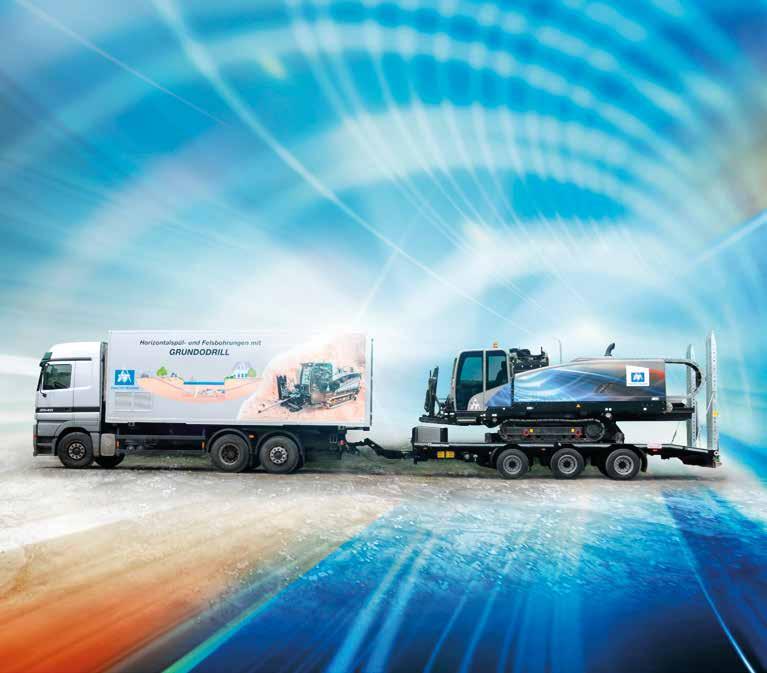

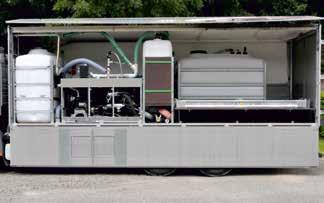

13 PRZEMYŚLANY SYSTEM TRANSPORTOWY WIEMY, CO I JAK Chętnie pomożemy Ci przy wyborze samochodu ciężarowego wraz z przyczepą. W tym celu możesz zwrócić się do nas po ulotkę z zaleceniami systemowymi. Wszystko na pokładzie: nadwozie samochodu ciężarowego przeznaczone do ustawienia stacji mieszających, napędu i osprzętu
