1 INSPIRING TRENCHLESS TECHNOLOGIES 18ACS KING OF ROCK GRUNDODRILL 18ACS Urządzenie do wiercenia w skale HDD

2 Wbudowana myjka wysokociśnieniowa zapewniająca komfortowe czyszczenie Komfortowa kabina z hydrauliczną amortyzacją drgań przyjazna w obsłudze, przejrzysta, z możliwością elastycznego pozycjonowania Duży magazyn żerdzi aż do 225 m na pokładzie System wbijania kotew zapewniający jeszcze lepszą stateczność podczas wiercenia i minimalne zużycie żerdzi Wanna wychwytowa bentonitu opcjonalnie z pompą do odsysania bentonitu SKUTECZNOŚĆ DZIAŁANIA Przebija się przez wszystkie grunty Dwie tarcze podporowe maksymalna stateczność i zmienne pochylenie lawety zapewniające optymalny kąt wbicia IDEALNE PROPORCJE SIŁ ŻERDZIE DO KAŻDEGO ZASTOSOWANIA Sanie napędowe z mechanizm zębatkowym Rack & Pinion : Bezstopniowa regulacja momentu obrotowego i prędkości obrotowej dla optymalnego przenoszenia siły. Możliwie najlepsze dostosowanie się do uwarunkowań gruntowych i innych wymagań. 2 Żerdzie TD73 i TD82 do wierceń płuczkowych. Żerdzie z podwójną rurą Elicon 95 do wierceń w skale. Szybkie przezbrajanie z wiercenia płuczkowego na wiercenie w skale.

3 Duża pokrywa z TWS ułatwiająca wykonanie prac serwisowych i konserwacyjnych Najmocniejszy silnik w swojej klasie - niskie zużycie paliwa, cichy i ekologiczny Szerokie podwozie gąsienicowe z gumowanymi gąsienicami stalowymi dostosowane do ekstremalnych warunków terenowych i wyjątkowo stabilne Wysokowydajna pompa bentonitowa zapewniająca dużą prędkość poszerzania i dużą Ø poszerzania BŁYSKAWICZNA WYMIANA ŻERDZI Pełna automatyka zapewnia krótkie przestoje i równomierne obciążenie wszystkich żerdzi w magazynie. Żuraw pokładowy umożliwia łatwe manipulowanie żerdziami lub skrzyniami sztaplowanymi i dołączanymi elementami. WIERCENIE PROWADZONE KABLEM Opcjonalnie GRUNDODRILL18ACS można przezbroić do wiercenia prowadzonego kablem w celu lokalizacji w trudnym terenie i na dużej głębokości (zdjęcie z lewej). 3

4 NAZIEMNE CENTRUM KONTROLI Pełen przegląd, maksymalny komfort STANOWISKO PRACY KLASY TOP Oszklona kabina operatora umożliwia niezakłóconą obserwacje otoczenia. Elementy obsługowe są przejrzyście rozmieszczone, a dzięki interaktywnemu systemowi sterowania można łatwo kontrolować wszystkie funkcje i parametry wiercenia. Panel obsługowy Komputer przemysłowy z podłączeniem do internetu Kolorowy ekran o dużej rozdzielczości z opcjonalnym pomiarem online siły ciągnącej Wyświetlacz z opcjonalnym pomiarem online siły ciągnącej Zapis danych wg instrukcji DVGW, wydruk przez komputer, port USB Zapis całego przebiegu wiercenia Zdalna diagnostyka z transmisją danych telemetrycznych Tryb półautomatyczny z wciąganiem żerdzi Tryb automatyczny z automatyką wiosełkową 4

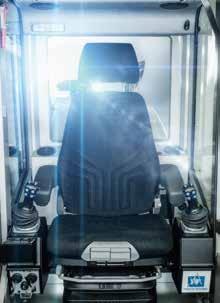

5 MAKSYMALNY KOMFORT OBSŁUGI Sterowanie wszystkim funkcjami następuje poprzez naciśnięcie przycisków na dwóch dżojstikach multifunkcyjnych. ERGONOMICZNE STANOWISKO PRACY Wygodny sprężynowany fotel z indywidualną regulacją zapewnia wygodną pracę. 5

6 ŁAMACZ TERENOWY PRZEWIERT PILOTOWY NIEZAKŁÓCONY RUCH DRO

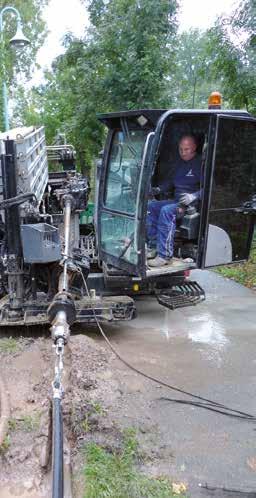

7 SKAŁ GOWY PRACA W WYKOPIE WYCIĄGANIE

8 ZYSKI OD PIERWSZEGO METRA Zastosowanie Wszystkie systemy GRUNDODRILL zaprojektowane zostały z myślą o różnych rodzajach zastosowań, długim okresie eksploatacyjnym, niewielkim zużyciu, wysokiej produktywności oraz ograniczonym wykorzystaniu zasobów i środków produkcji. Powyżej wskazane aspekty czynią je szczególnie uniwersalnymi i ekonomicznymi już od pierwszego zastosowania. WIERCENIA W SKALE GRUNDODRILL18ACS nadaje się w szczególności do wierceń w trudnych warunkach geologicznych, a w szczególności w twardych skałach litych. PRZEWIERTY POD ISTNIEJĄCĄ INFRASTRUKTURĄ Do standardowych zastosowań urządzeń GRUNDODRILL zalicza się wykonywanie sterowanych przewiertów pod ulicami, torowiskami i budynkami. UKŁADANIE WZDŁUŻNE Oprócz przewiertów pod obiektami, do tradycyjnych zastosowań zalicza się wykonywanie otworów równolegle do ulic, akwenów i budynków. WIERCENIA PROWADZONE KABLEM W przypadku szczególnie wysokich wymagań w zakresie lokalizacji stosowane jest wiercenie prowadzone kablem, np. w zakresie wierceń na dużej głębokości, krzyżowania się wód, przechodzenia pod torowiskami lub zakłóceń interferencyjnych. Horyzontalne wiercenie płuczkowe PRZEWIERT PILOTOWY* POSZERZANIE I WCIĄGANIE RUR* 8 Realizacja zaplanowanego przebiegu otworu: Otwór prostoliniowy: przesuwanie i obracanie się głowicy wiercącej Otwór po krzywiźnie: przesuwanie ustawionej głowicy wiercącej (ew. przy wsparciu przez wiosełkowanie/mechanizm udarowy). Instalowanie rury produktowej/ochronnej: Ciągnięcie do tyłu i obracanie się głowicy poszerzającej z podwieszoną rurą; ew. w trakcie procesu wymagane jest opróżnianie. * w zależności od klasy gruntu i wymaganej średnicy poszerzania stosowane są specjalne narzędzia wiertnicze

9 DOBRY OSPRZĘT TO POŁOWA SUKCESU Osprzęt Narzędzia wiertnicze, które są idealnie dostosowane do urządzenia wiertniczego, gwarantują optymalny postęp wiercenia w każdym gruncie. Oprócz tego wyróżniają się wysoką trwałością i długim okresem użytkowania. STANDARDOWY SPRZĘT WIERTNICZY Żerdzie TD73 i TD82 Medium Soil Reamer Poszerzacz stożkowy GRUNDOREAM TECHNIKA WIERCENIA W SKALE ELICON 95 Żerdź z podwójną rurą Hard Soil Reamer Hard Soil Rockreamer Holeopener Rura zewnętrzna Łożyskowanie żerdzi wewnętrznej Wtykowy łącznik obrotowy ŻERDŹ Z PODWÓJNĄ RURĄ ELICON 95 Rura wewnętrzna łożyskowana jest w rurze wewnętrznej za pomocą elementów zużywalnych. Rury wewnętrzne są łatwo, szybko i pewnie wtykane jedna w drugą za pomocą wtykowych łączników obrotowych. Rura wewnętrzna 9

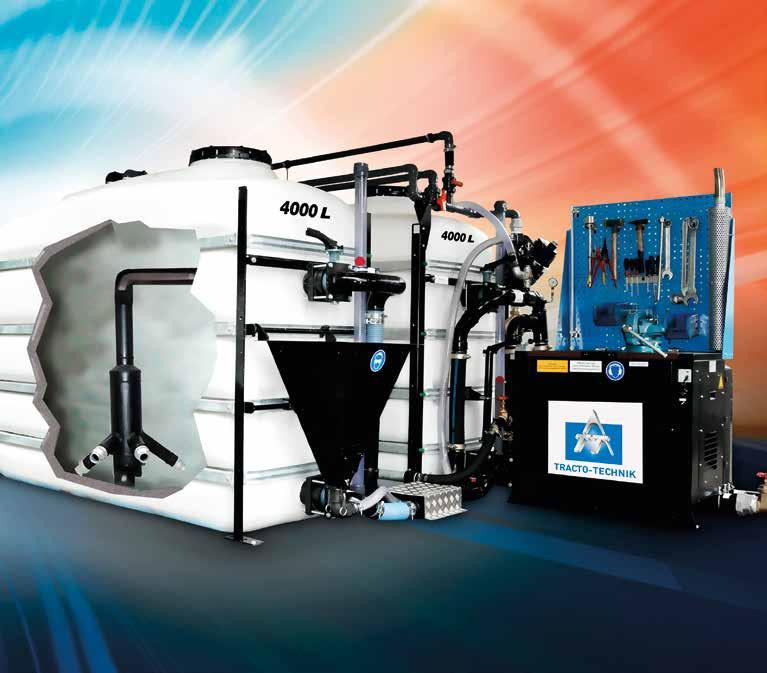

10 Bezobsługowa pompa wirnikowa o wydajności aż do 1800 l/min Filtr czystej wody 870 l/min NAJWYŻSZA WYDAJNOŚĆ Lej na bentonit wraz z kratką rozdzierającą na 50 kg bentonitu przetwarza 25 kg bentonitu jedynie w 25 sekund Najwyższej klasy technika płuczkowa stanowi ważny element efektywnego wykonania otworów. Wraz z urządzeniem wiertniczym i narzędziami wiertniczymi, zastosowana technika płuczkowa TT tworzy optymalną całość zapewniającą wydajną pracę również w trudnym gruncie. Wydajne stacje mieszające i pompy gwarantują wysoką wydajność płukania. Do przygotowania płuczki wiertniczej dostosowanej do rodzaju gruntu można wykorzystać profesjonalne urządzenia pomiarowe oraz dodatki do płuczek. Więcej informacji na ten temat można uzyskać, biorąc udział w naszych szkoleniach. Ponadto można się też do nas zwrócić w celu uzyskania dodatkowych informacji o stacjach mieszających i nadwoziach do samochodów ciężarowych. Stacja mieszająca MA07 Stacja mieszająca MA010 10

11 DANE TECHNICZNE GRUNDODRILL18ACS POZYCJA ROBOCZA POZYCJA TRANSPORTOWA Transportstellung Baumuster/Typ DRILL-18ACS GRUNDODRILL 18ACS BOHRGERÄT OHNE ZUBEHÖR ABGASNORM T4I migung dürfen sie nicht kopiert oder vervielfältigt, auch nicht dritten Personen, insbesondere Wettbewerbern sowie deren Handlungsgehilfen, mitgeteilt oder zugänglich gemacht LehrmaB werden. Widerrechtliche Benutzung durch den Empfänger, dem die Zeichnungen von uns nur zum persönlichen Benennung Das Urheberrecht an diesen Zeichnungen und sämtlichen Beilagen verbleibt uns. Ohne unsere schriftliche Geneh- zivil-und strafrechtliche Folgen (Urhg,UWE,BGB) 6 TRACTO-TECHNIK GmbH & Co. KG, Lennestadt S.ET Härte: Werkstoff: ISO 2768-mH S. EINZELTEIL S. EINZELT. Datum Bearb aboerger Oberflächenüberzug SIEHE EINZELTEILE Prüfanw.-Nr. Zchng.-Nr. Name Maßstab 1:25 Art.-Nr. Gewicht Oberfläche DIN-ISO 1302-R2 DRI TRACTO-TECHNIK GmbH & Co. KG Paul-Schmidt-Str Lennestadt Index 01 Blatt Wbv: Allgemeintoleranzen AbmaBe PaBmaB Lehrennummern AV M.Bachmann Verteiler: Gebrauch anvertraut werden, oder Dritte, rechtfertigt Das Urheberrecht an diesen Zeichnungen und sämtlichen Beilagen verbleibt uns. Ohne unsere schriftliche Genehmigung dürfen sie nicht kopiert oder vervielfältigt, auch nicht dritten Personen, insbesondere Wettbewerbern sowie deren Handlungsgehilfen, mitgeteilt oder zugänglich gemacht LehrmaB werden. Widerrechtliche Benutzung durch den Empfänger, dem die Zeichnungen von uns nur zum persönlichen zivil-und strafrechtliche Folgen (Urhg,UWE,BGB) 6 TRACTO-TECHNIK GmbH & Co. KG, Lennestadt Wbv: Lehrenn AV M.Bachmann Verteiler: Gebrauch anvertraut werden, oder Dritte, rechtfertigt Allgemeintoleranzen S.ET Härte: ISO S. EIN

12 DANE TECHNICZNE Model Wyposażenie podstawowe GRUNDODRILL 18ACS silnik wysokoprężny Cummins Tier 4 final, Stage IV do jazdy i wiercenia, 119 kw laweta wiertnicza z podwoziem gąsienicowym z gumowanymi gąsienicami stalowymi, tarcze podporowe duża kabina, komfortowy fotel, dżojstiki, wyświetlacz graficzny automatyka wiercenia półautomatyczny system wymiany żerdzi półautomatyczne urządzenia zaciskające i zwalniające system kotwiący z wanną wychwytową bentonitu dużej mocy wysokociśnieniowa pompa bentonitowa na pokładzie lawety rejestracja danych wiercenia transmisja danych myjka wysokociśnieniowa opcjonalnie: pełna automatyka, radiowa obsługa zdalna, klimatyzacja, opcjonalnie z żerdziami typu TD73 lub TD82 Dane techniczne Typ żerdzi: Elicon 95 (skała) Typ żerdzi: TD73 TD82 Dł. x szer. x wys. [mm] Masa z żerdziami [kg] Magazyn na żerdzie, zawartość [m] Kąt nachylenia Siła ciągnąca i pchająca [kn] Maks. moment obrotowy (żerdź zewnętrzna) [Nm] Maks. moment obrotowy (żerdź wewnętrzna) [Nm] Maks. prędkość obrotowa wrzeciona (żerdź zewnętrzna) [obr./min] Maks. prędkość obrotowa wrzeciona (żerdź wewnętrzna) [obr./min] Ø otworu pilotowego [mm] Ø żerdzi [mm] Długość użytkowa żerdzi [mm] Masa żerdzi [kg] Ø poszerzania* [mm] Ø zewn. rury* [mm] Długość wiercenia* [m] Min. promień wiercenia [m] Maks. prędkość jazdy [km/h] 2-biegi Zbiornik na czystą wodę [l] Poziom natężenia dźwięku LPA [db(a)] Poziom mocy akustycznej LWA [db(a)] Maks. moc silnika [kw] Wysokociśnieniowa pompa bentonitu [l/min] Obciążenie wibracjami wg DIN EN Zbiornik diesel *w zależności od gruntu x x / ,3/ , (400) < 0,5 m/s x x /170 73/ ,3/ , (400) < 0,5 m/s

13 PRZEMYŚLANY SYSTEM TRANSPORTOWY Wszystko na pokładzie: nadwozie samochodu ciężarowego przeznaczone do ustawienia stacji mieszających, napędu i osprzętu. Skrzynie sztaplowane do żerdzi z podwójną rurą ELICON
