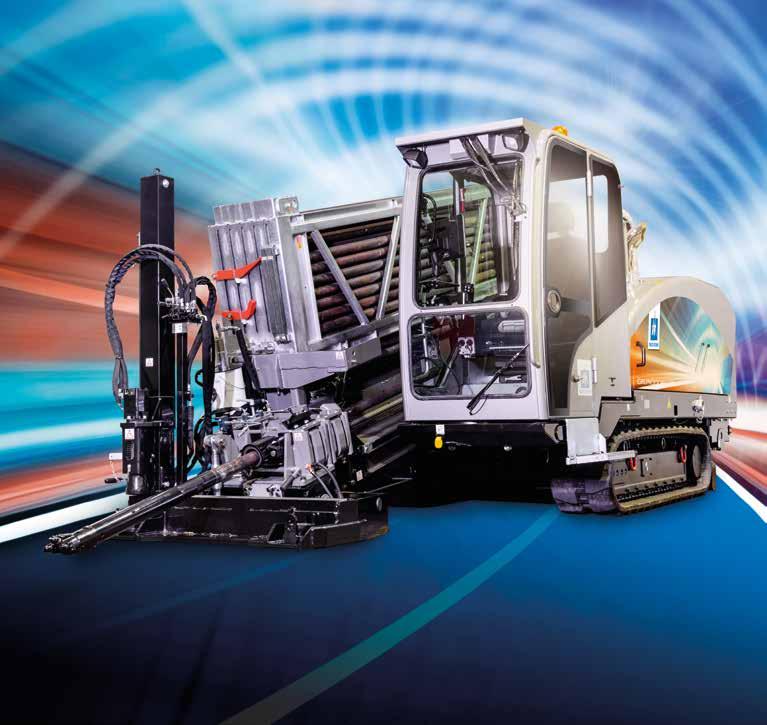

1 INSPIRING TRENCHLESS TECHNOLGIES 15XP 15XPT MULTI TALENTY GRUNDODRILL 15XP/15XPT Urządzenia wiercąco-płuczące HDD

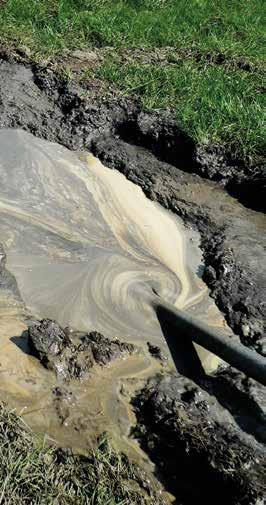

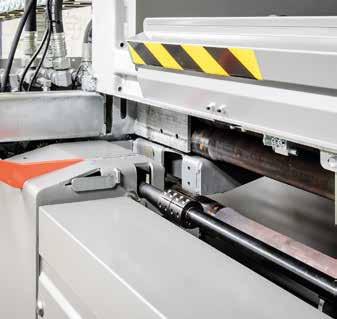

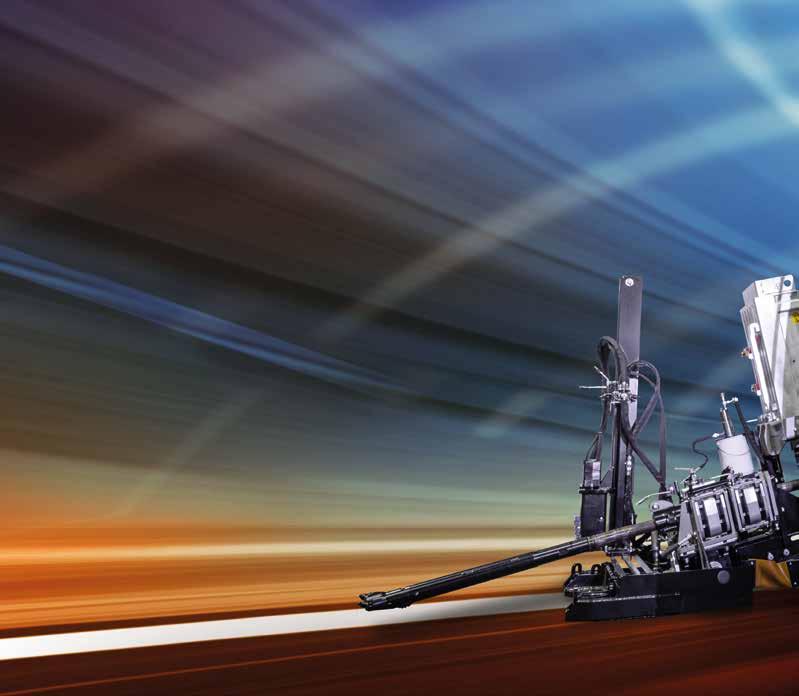

2 W pełni automatyczna wymiana żerdzi w czasie tylko 35 sekund zapewniająca wysoką produktywność i równomierne obciążenie wszystkich żerdzi Duży magazyn żerdzi aż do 210 m na pokładzie System wbijania kotew zapewniający jeszcze lepszą stateczność podczas wiercenia i minimalne zużycie żerdzi Wbudowana myjka wysokociśnieniowa zapewniająca komfortowe czyszczenie DWA W JEDNYM elastyczny i wydajny Wanna wychwytowa bentonitu opcjonalnie z pompą do odsysania bentonitu ŁATWY ZAŁADUNEK UZUPEŁNIAJĄCY Gdy zapas żerdzi w magazynie nie wystarczy do wykonania otworu, można doładować pojedyncze żerdzie W tym celu należy ręcznie włożyć żerdź do podajnika, skąd zostanie ona automatycznie przetransportowana do magazynu 2

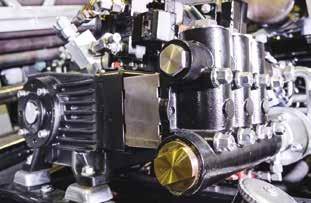

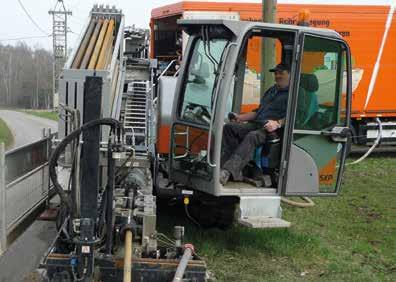

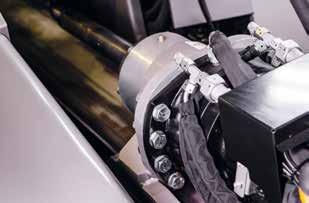

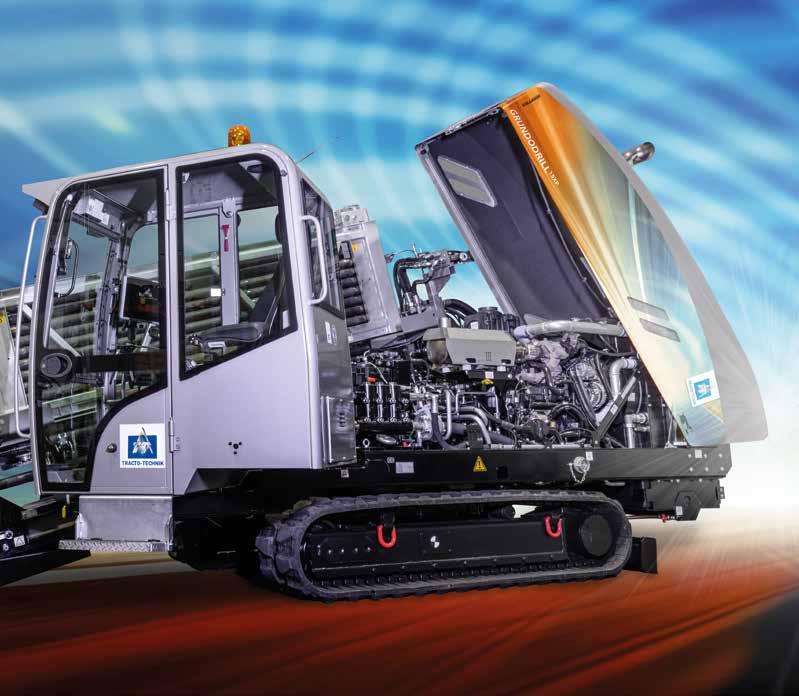

3 Obrotowa komfortowa kabina przyjazna w obsłudze, przejrzysta, z możliwością elastycznego pozycjonowania Duża pokrywa z TWS ułatwiająca wykonanie prac serwisowych i konserwacyjnych Szerokie podwozie z gąsienicami gumowymi dostosowane do ekstremalnych warunków terenowych i wyjątkowo stabilne DODATKOWA SIŁA UDAROWA MAKSYMALNA WYDAJNOŚĆ TŁOCZENIA Opcjonalne urządzenie udarowe zapewniające dodatkową dynamiczną energię wbijania podczas wykonywania otworu pilotowego. Możliwość przezbrojenia do wiercenia prowadzonego kablem w celu lokalizacji w trudnym terenie i na dużej głębokości. Pompa bentonitowa tłoczy maks. 200 l/min lub 320 l/min, co zapewnia dużą prędkość poszerzania i dużą średnicę poszerzania. 3

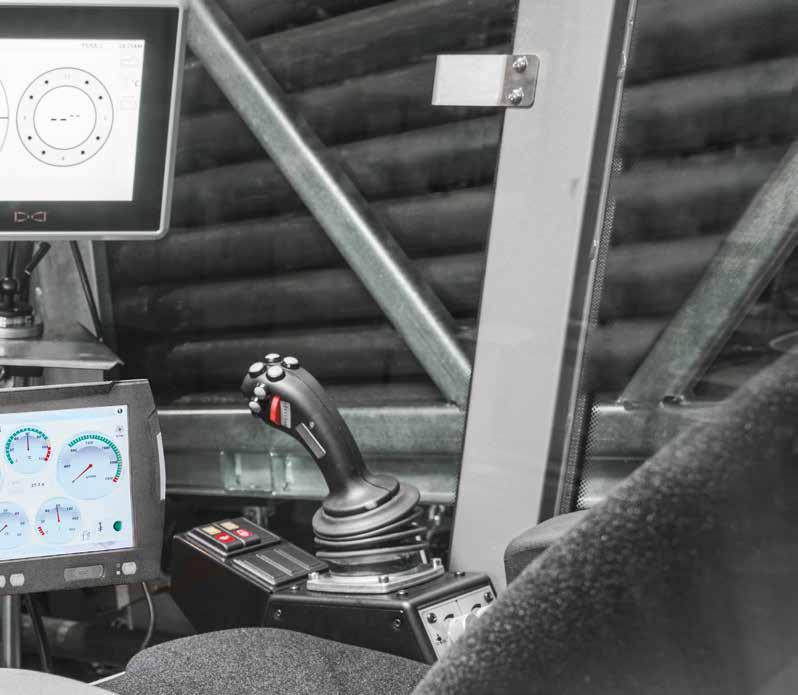

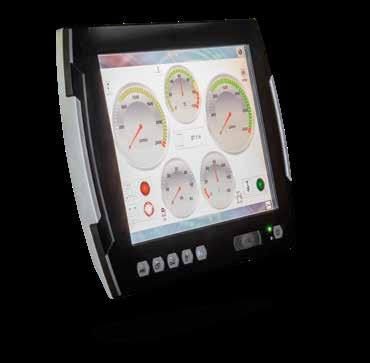

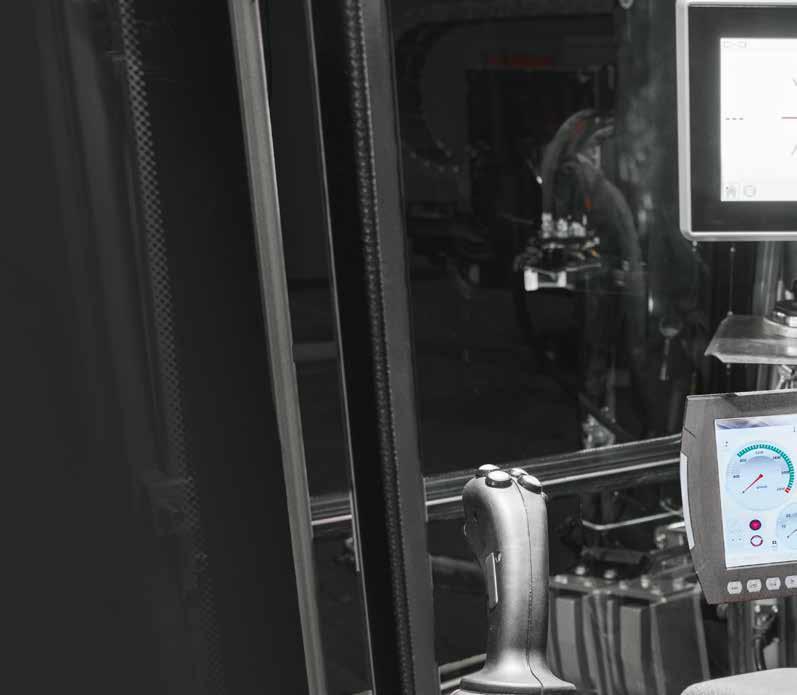

4 NAZIEMNE CENTRUM KONTROLI Pełen przegląd, maksymalny komfort STANOWISKO PRACY KLASY TOP Oszklona kabina operatora umożliwia niezakłóconą obserwacje otoczenia. Elementy obsługowe są przejrzyście rozmieszczone, a dzięki interaktywnemu systemowi sterowania można łatwo kontrolować wszystkie funkcje i parametry wiercenia. Kolorowy ekran o dużej rozdzielczości z opcjonalnym pomiarem online siły ciągnącej Wyświetlacz z opcjonalnym pomiarem online siły ciągnącej Zapis danych wg instrukcji DVGW, wydruk przez komputer, port USB Zapis całego przebiegu wiercenia Zdalna diagnostyka z transmisją danych telemetrycznych Tryb półautomatyczny z wciąganiem żerdzi Tryb automatyczny z automatyką wiosełkową (opcjonalnie) 4

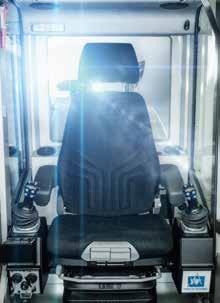

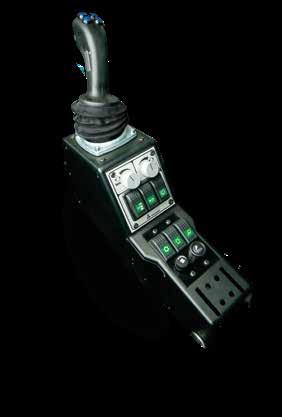

5 MAKSYMALNY KOMFORT OBSŁUGI Sterowanie wszystkim funkcjami następuje poprzez naciśnięcie przycisków na dwóch dżojstikach multifunkcyjnych. ERGONOMICZNE STANOWISKO PRACY Wygodny sprężynowany fotel z indywidualną regulacją zapewnia wygodną pracę. 5

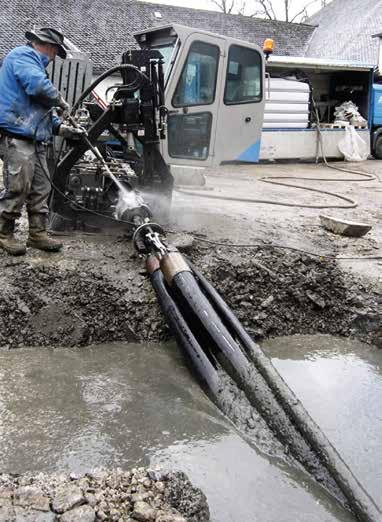

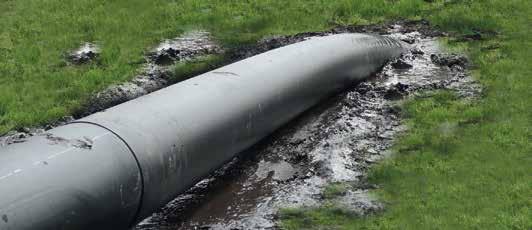

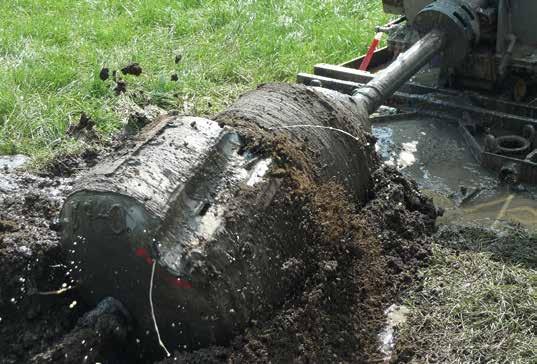

6 POSZERZANIE PILOTOWANIE 6 WCIĄGANIE

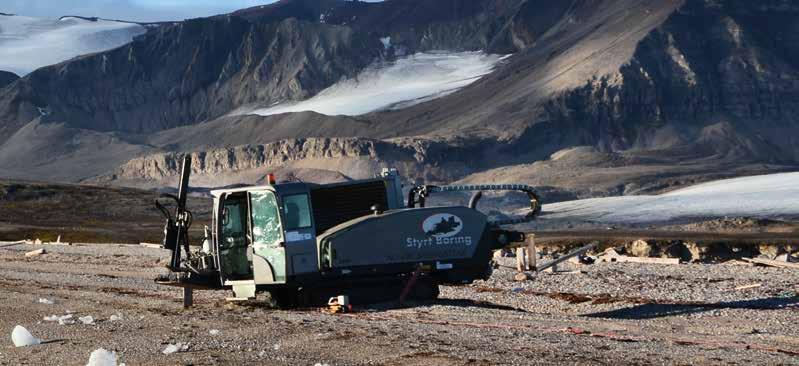

7 LODOŁAMACZ WYCIĄGANIE

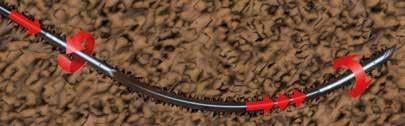

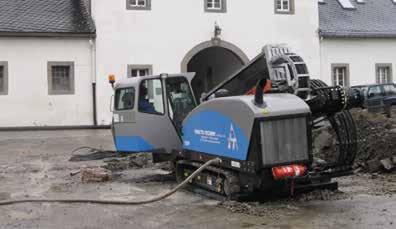

8 ZYSKI OD PIERWSZEGO METRA Zastosowanie Wszystkie systemy GRUNDODRILL zaprojektowane zostały z myślą o różnych rodzajach zastosowań, długim okresie eksploatacyjnym, niewielkim zużyciu, wysokiej produktywności oraz ograniczonym wykorzystaniu zasobów i środków produkcji. Powyżej wskazane aspekty czynią je szczególnie uniwersalnymi i ekonomicznymi już od pierwszego zastosowania. PRZEWIERTY POD ISTNIEJĄCĄ INFRASTRUKTURĄ Do standardowych zastosowań urządzeń GRUNDODRILL zalicza się wykonywanie sterowanych przewiertów pod ulicami, torowiskami i budynkami. UKŁADANIE WZDŁUŻNE Oprócz przewiertów pod obiektami do tradycyjnych zastosowań zalicza się wykonywanie otworów równolegle do ulic, akwenów i budynków. WIERCENIA PROWADZONE KABLEM W przypadku szczególnie wysokich wymagań odnośnie lokalizacji stosowane jest wiercenie prowadzone kablem, np. w zakresie wierceń na dużej głębokości, krzyżowania się wód, przechodzenia pod torowiskami lub zakłóceń interferencyjnych. Horyzontalne wiercenie płuczkowe PRZEWIERT PILOTOWY* POSZERZANIE I WCIĄGANIE RUR* Realizacja zaplanowanego przebiegu otworu: Otwór prostoliniowy: przesuwanie i obracanie się głowicy wiercącej Otwór po krzywiźnie: przesuwanie ustawionej głowicy wiercącej (ew. przy wsparciu przez wiosełkowanie/mechanizm udarowy). Instalowanie rury produktowej/ochronnej: Ciągnięcie do tyłu i obracanie się głowicy poszerzającej z podwieszoną rurą; ew. w trakcie procesu wymagane jest opróżnianie. 8 * w zależności od klasy gruntu i wymaganej średnicy poszerzania stosowane są specjalne narzędzia wiertnicze

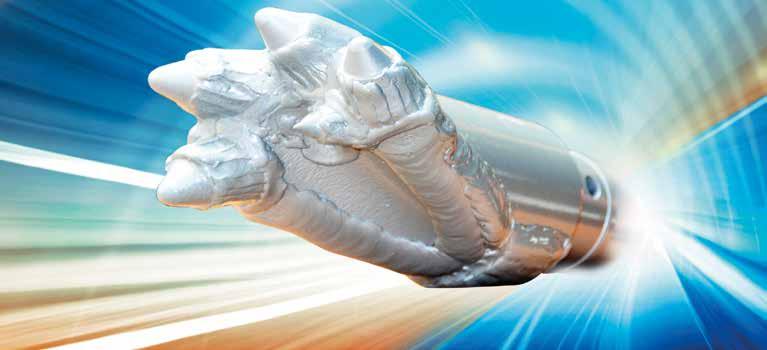

9 DROGA DO SUKCESU Osprzęt Narzędzia wiertnicze, które są idealnie dostosowane do urządzenia wiertniczego, gwarantują optymalny postęp wiercenia w każdym gruncie. Oprócz tego wyróżniają się wysoką trwałością i długim okresem użytkowania. STANDARDOWY SPRZĘT WIERTNICZY Żerdź TD61 Medium Soil Reamer Poszerzacz stożkowy GRUNDOREAM 9

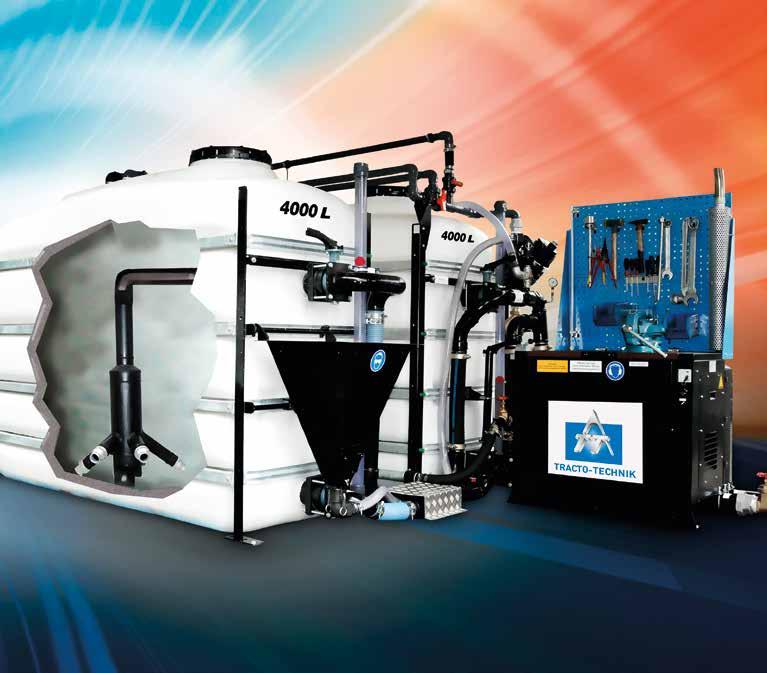

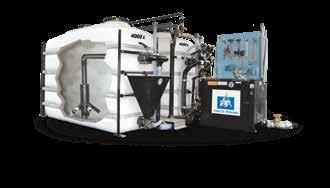

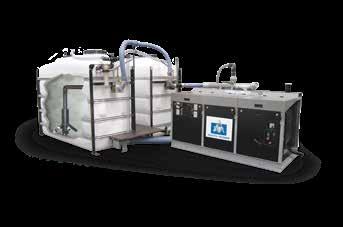

10 Bezobsługowa pompa wirnikowa o wydajności aż do 1800 l/min Filtr czystej wody 870 l/min NAJWYŻSZA WYDAJNOŚĆ Lej na bentonit wraz z kratką rozdzierającą na 50 kg bentonitu przetwarza 25 kg bentonitu jedynie w 25 sekund. Najwyższej klasy technika płuczkowa stanowi ważny element efektywnego wykonania otworów. Wraz z urządzeniem wiertniczym i narzędziami wiertniczymi, zastosowana technika płuczkowa TT tworzy optymalną całość zapewniającą wydajną pracę również w trudnym gruncie. Wydajne stacje mieszające i pompy gwarantują wysoką wydajność płukania. Do przygotowania płuczki wiertniczej dostosowanej do rodzaju gruntu można wykorzystać profesjonalne urządzenia pomiarowe oraz dodatki do płuczek. Więcej informacji na ten temat można uzyskać, biorąc udział w naszych szkoleniach. Ponadto można się też do nas zwrócić w celu uzyskania dodatkowych informacji o stacjach mieszających i nadwoziach do samochodów ciężarowych. Stacja mieszająca MA07 Stacja mieszająca MA010 10

11 DANE TECHNICZNE GRUNDODRILL15XP POZYCJA ROBOCZA POZYCJA TRANSPORTOWA (6.500*) 12 12

12 DANE TECHNICZNE Model GRUNDODRILL 15XP GRUNDODRILL 15XPT Wyposażenie podstawowe silnik Cummins Tier 4 final, Stage IV napędu jezdnego i wiertniczego, 119 kw laweta wiertnicza z ogumionym podwoziem gąsienicowym, lemiesz oporowy zdalne sterowanie radiowe przestronna kabina, wygodny fotel, manipulatory, panelowy komputer PC z wyświetlaczem dotykowym automatyka wiertnicza całkowicie ocynkowany magazyn żerdzi półautomatyczny system zmiany żerdzi półautomatyczny system zaciskania i luzowania system kotwienia z wanną na bentonit wydajna, wysokociśnieniowa pompa bentonitu zainstalowana na lawecie rejestracja danych przewiertu transmisja danych myjka wysokociśnieniowa opcjonalnie: pełna automatyka, mechanizm udarowy, ogumione, stalowe podwozie gąsienicowe, klimatyzacja silnik Cummins Tier 4 final, Stage IV napędu jezdnego i wiertniczego, 119 kw laweta wiertnicza z ogumionym podwoziem gąsienicowym, lemiesz oporowy zdalne sterowanie radiowe przestronna kabina, wygodny fotel, manipulatory, panelowy komputer PC z wyświetlaczem dotykowym automatyka wiertnicza całkowicie ocynkowany magazyn żerdzi półautomatyczny system zmiany żerdzi półautomatyczny system zaciskania i luzowania system kotwienia z wanną na bentonit wydajna, wysokociśnieniowa pompa bentonitu zainstalowana na lawecie rejestracja danych przewiertu transmisja danych myjka wysokociśnieniowa opcjonalnie: pełna automatyka, mechanizm udarowy, ogumione, stalowe podwozie gąsienicowe, klimatyzacja Dane techniczne Typ żerdzi wiertniczej: TD61 Typ żerdzi wiertniczej: TD73 dł. szer. wys. [mm] Masa razem z żerdziami [kg] Pojemność magazynu żerdzi [m] Kąt pochylenia Siła pociągowa i osiowa [kn] Maks. moment obrotowy [Nm] Maks. prędkość obrotowa wrzeciona [obr./min] Ø przewiertu pilotażowego [mm] Ø żerdzi [mm] Użyteczna długość żerdzi [mm] Masa żerdzi [kg] Aufweit-Ø [mm] Ø zew. rury [mm] Długość przewiertu [m] Min. promień przewiertu [m] Maks. prędkość jazdy [km/h] 2-stopniowa Zbiornik wody czystej [l] Wysokie tłumienie dźwięków [db(a)] Maks. moc silnika [kw] Wysokociśnieniowa pompa bentonitu [l/min] Wartość wibracji całego ciała lub dłoni/ramienia [m/s 2 ] Zbiornik oleju napędowego [l] (6.500*) x x / / < 0,5 120 * z opcją pełnej automatyki (6.500*) x x / / (320) < 0,

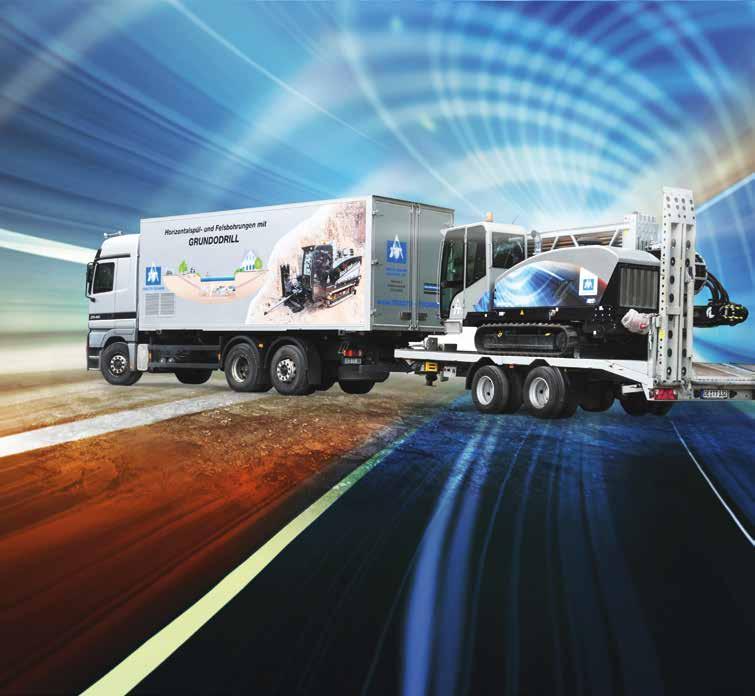

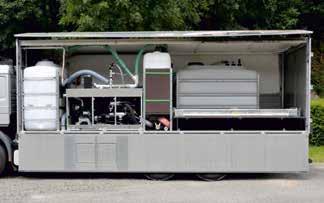

13 PRZEMYŚLANY SYSTEM TRANSPORTOWY WIEMY, CO I JAK Chętnie pomożemy Ci przy wyborze samochodu ciężarowego wraz z przyczepą. W tym celu możesz zwrócić się do nas po ulotkę z zaleceniami systemowymi. Wszystko na pokładzie: nadwozie samochodu ciężarowego przeznaczone do ustawienia stacji mieszających, napędu i osprzętu. 11
