1 NARZĘDZIA STACJONARNE 118

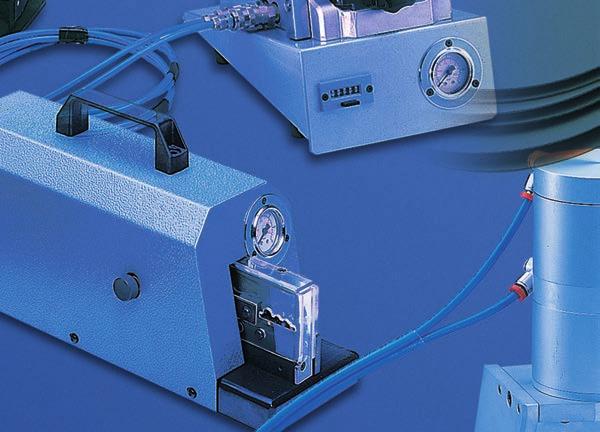

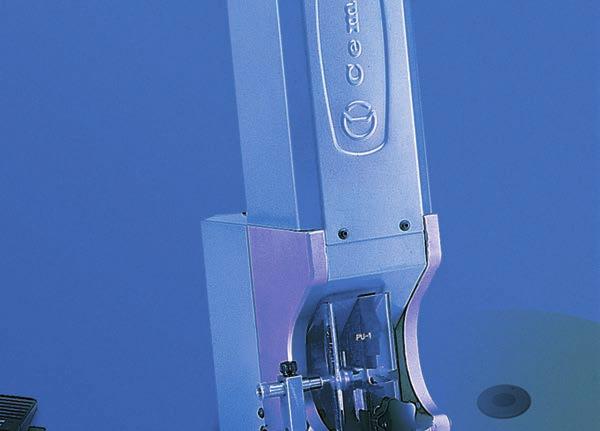

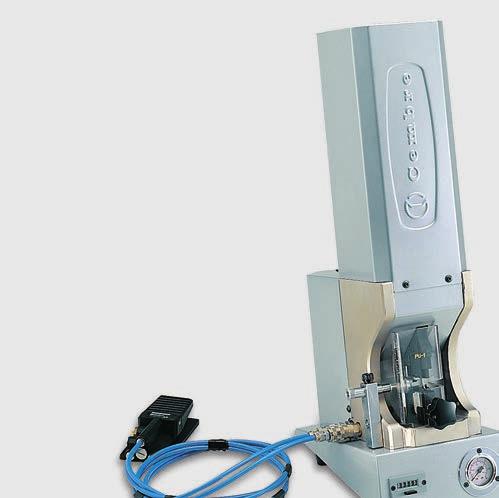

2 WYMIENNE MATRYCE (zamawiane osobno) Oznaczenie Osłona* Nominalny przekrój PV-1 zielone 0,2 0,5 PR-1 Końcówki czerwone 0,25 1,5 PB-1 PU-1 izolowane niebieskie eskie 1,5 2,5 PG-1 żółte 4 6 KE 0,75-1 0,3-0,5-0,75 KE 2,5-1 PK-1 1-1,5-2,5 Tuleje KE 10-1 KE, PK kablowe MTT ME-1 MTT A 03-M.. S 1,5-.. 0,25-1,5 N1-1 PU-1 A 06-M.. S 2,5-.. 1,5-2,5 A 1-M.. S ME 1-50 PU-1 A1-M ME 2-50 A2-M.. S10-M.. 10 ME 3-50 Końcówki rurowe A3-M.. 16 ME 5-50 nieizolowane A5-M.. 25 ME 7-50 ME-1 miedziane A7-M.. ME 9-50 A9-M.. 35 ME A10-M.. ME A12-M.. 50 MN 2RF-50 ANE2-M.. 10 MN 3RF-50 Końcówki rurowe ANE3-M.. 16 MN 5RF-50 MN RF-1 izolowane ANE5-M.. 25 MN 7RF-50 poliamidem ANE7-M.. ANE9-M.. 35 * Dostarczana standardowo z urządzeniem PRASKI STACJONARNE PNB-1 Praska stacjonarna o napędzie pneu- matyczno-hydraulicznym. Sterowa- nie odbywa się za pomocą pedału. Urządzenie gwarantuje jednolitą i dokładną operację zaciskania. Dostępny jest szeroka gamma wymiennych matryc służących do zaciskania końcówek różne- go typu. Ciśnienie robocze: 6 bar 180x320x700 mm : 23 kg (bez matryc) UWAGA: Prosimy o kon- takt z firmą Transtools, jeżeli na liście nie wymi- niono szukanego zasto- sowania. PNB-3 PNB-3P* Końcówki niezolowane: czerwone, niebieskie i żółte 0,25 6 PNB-3PD Izolowane końcówki i łączniki czołowe instalacja od przodu 0,25 6 PNB-3N1 Końcówki nieizolowane 0,25 10 PNB-3N5 Końcówki nieizolowane PNB-3NN3 Końcówki i łączniki izolowane poliamidem 1,5 10 PNB-3NN4 Końcówki i łączniki izolowane poliamidem PNB-3F/M Wtyki 0,5 2,5 * Istnieje także możliwość zaciskania końcówek poliwęglanowych z pełną izolacją, jeżeli narzędzie wyposażono w przyrząd nastawczy PNB3F/M (dostępny jako wyposażenie dodatkowe). Ciśnienie robocze 6 7 bar 130x370x195 mm : 10,3 kg Pneumatyczna praska stacjonarna sterowna pedałem. Służąca do zaciskania końcówek i złączy na przewodach o przekroju od 0,25 do 16 PNB-4KE Ciśnienie robocze: 6 bar 120x160x300mm : 6 kg Tuleje kablowe typu PK... oraz typu KE PNB-4KE Pneumatyczna praska stacjonarna sterowna pedałem. Wyposażona w wielofunkcyjną matrycę. Przezna- czona do zaciskania tulei kablowych izolowanych i nieizolowalnych na przewodach o przekroju od 0,3 do 10 mmm 2. Niewielkie rozmiary, duża wydajność oraz łatwa obsługa zapewnia uzyskanie solidnych i niezawodnych połączeń. 119

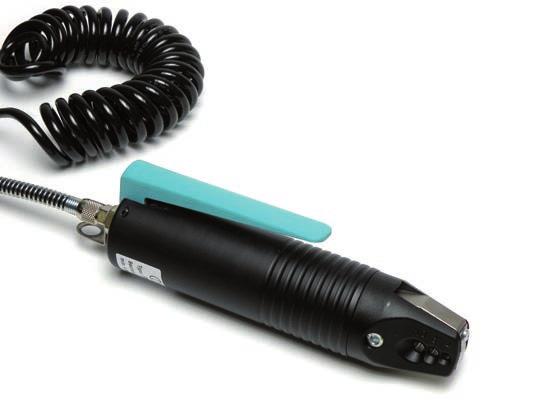

3 ECT-KE2.5N PRASKA ELEKTRYCZNA Przenośne mm2 Przenośne praski elektryczne do zaciskania tulei kablowych na przewodach o przekroju od 0,14 do 2,5 na długości 13 mm. Operacja odbywa się automatycznie po włożeniu w urządzenie tulei blowej. ka- Napięcie zasilania: 220/230 V - 50 Hz Maksymalna temperatura robocza: 40 C Zaciskanie na odcinku: 13 mm ECT-KE2.5N Tuleje kablowe typu PK... oraz typu KE PNB-6KE PNB-7KE PRASKI PNEUMATYCZNE typ PNB PNB-6KE Długość węża spiralnego 0,25 2,5 /24 14 AWG 400 g Ø 44 x 200 mm 2 m PNB-7KE Długość węża spiralnego 4 10 /12 8 AWG 400 g Ø 44 x 200 mm 2 m PNB-6KE i PNB-7KE to narzędzie ręczne ułatwiające szybkie zaciskanie izolowanych tulei kablowych. Lekkie i łatwe w obsłudze, dzięki czemu nadają się doskonale np. do budowy paneli oraz montażu podzespołów. Praski są całkowicie bezobsługowe i nie wymagają kalibracji. Szybkozłącze zamocowane na wężu dostarczanym razem z narzędziem wymaga doprowadzenia powietrza o ciśnieniu 4-6 bar. 120

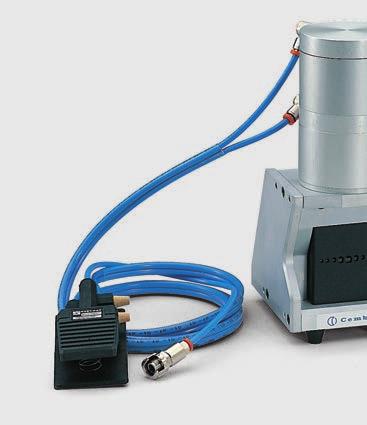

4 PRASKI PNEUMATYCZNE Narzędzia stacjonarne, sterowane pedałem typ PNB PNB-6KE-T PNB-7KE-T PNB-6KE-T 0,25 2,5 /24 14 AWG 1000 g Ø 140 x 200 x 70 mm Wyposażone w wąż spiralny, pedał oraz obudowę do montażu na stałe. PNB-7KE-T 4 10 /12 8 AWG 1000 g Ø 140 x 200 x 70 mm Wyposażone w wąż spiralny, pedał oraz obudowę do montażu na stałe. PNB-6KE-T i PNB-7KE-T wyposażono w funkcjonalną obudowę oraz sterowanie pedałem, dzięki czemu operatorzy wykonujący pracę mają obie ręce wolne. Praski są całkowicie bezobsługowe i nie wymagają kalibracji. Szybkozłącze zamocowane na wężu dostarczanym razem z narzędziem wymaga doprowadzenia powietrza o ciśnieniu 4-6 bar. 121

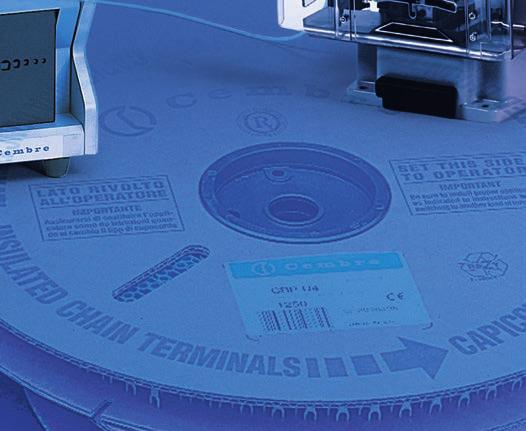

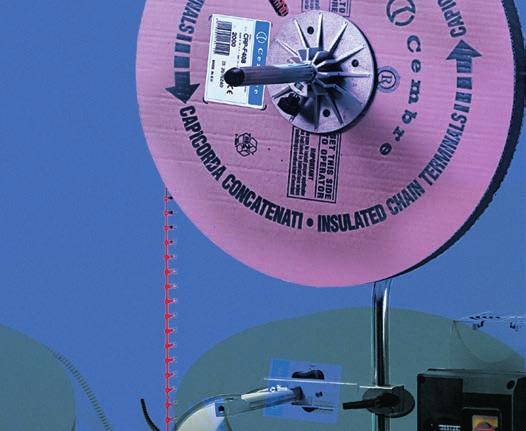

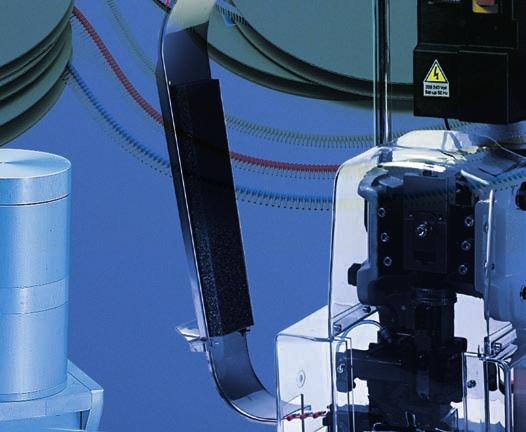

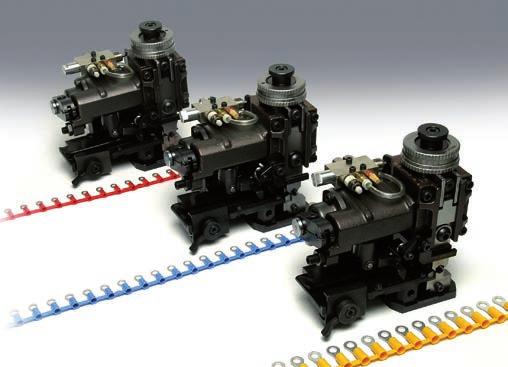

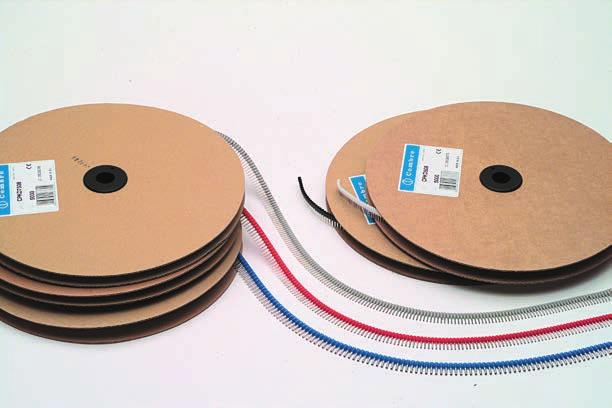

5 ELB-3 PRASA STACJONARNA do końcówek izolowanych w postaci rolek Prasa elektro-pneumatyczna sterowana za pomocą pedału. Zapewnia pewne i niezawodne połączenie. Wymienne aplikatory pozwagamlają na pracę z szerokią końcówek izolowanych węglanem. poli- Cisnienie powietrza: 6 bar (90 psi) 180x250x620 mm : 41 kg (bez aplikatorów) Silnik: Moc 0,55 kw/0,75 KM Napięcie zasilania V/50 Hz Prędkość 2800 obr./min. Typ WYMIENNE APLIKATORY PODAJNIK BOCZNY Z POSUWEM PNEUMATYCZNYM (DOSTĘPNE JAKO WYPOSAŻENIE DODATKOWE) RA-3 czerwona 0,25 1,5 Izolacja poliwęglanowa BA-3 niebieskie 1,5 2,5 Końcówki w postaci rolek GA-3 żółte 4 6 KE 1A-3 0,5 1 Izolowane tuleje kablowe w postaci rolek KE 2.5A-3 1 2,5 Dok. nr E Dok. nr E TEMPERATURA ROBOCZA DO 115 C Zgodne z normą DIN /4 Na stronach 6-7 i 16 podano dostępne typy końcówek oraz tulei kablowych w postaci rolek. 122
