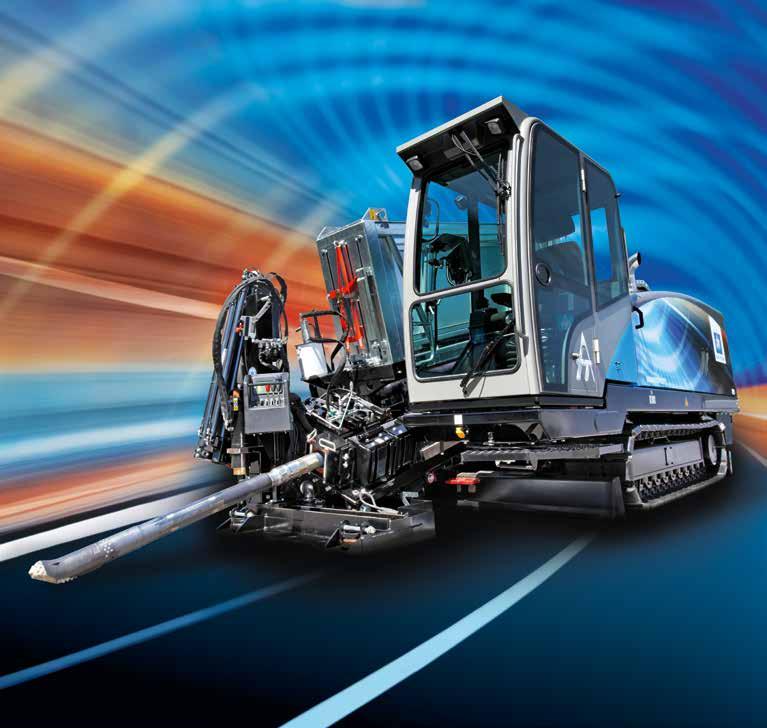

1 INSPIRING TRENCHLESS TECHNOLOGIES INTELIGENTNE I MOCNE GRUNDODRILL Wiertnice HDD z płuczką

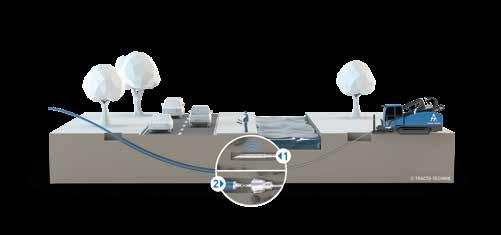

2 ZNAMY SIĘ NA SWOJEJ ROBOCIE Do układania rurociągów powszechnie stosuje się krety. Ich udział w zastosowaniu w stosunku do techniki wykopowej stale rośnie, ponieważ mają ogromne zalety techniczne i ekonomiczne w przypadku podziemnego układania nowych rurociągów i modernizacji instalacji zasilających i ściekowych. Układanie metodą bezwykopową jest przyjazne dla środowiska. Nie powoduje zniszczenia powierzchni, wykopy są niewielkie, potrzebnych jest mniej maszyn budowlanych, co pozwala uniknąć korków, objazdów oraz łatania dróg, a także zmniejsza emisję hałasu, CO2 i drobnego pyłu. Są nimi znaczne ograniczenie prac, wykopowych i zasypowych oraz krótkie czasy układania. Te zalety uwidaczniają się szczególnie podczas tworzenia przyłączy domowych oraz na skrzyżowaniach dróg komunikacyjnych o dużym natężeniu ruchu. 2

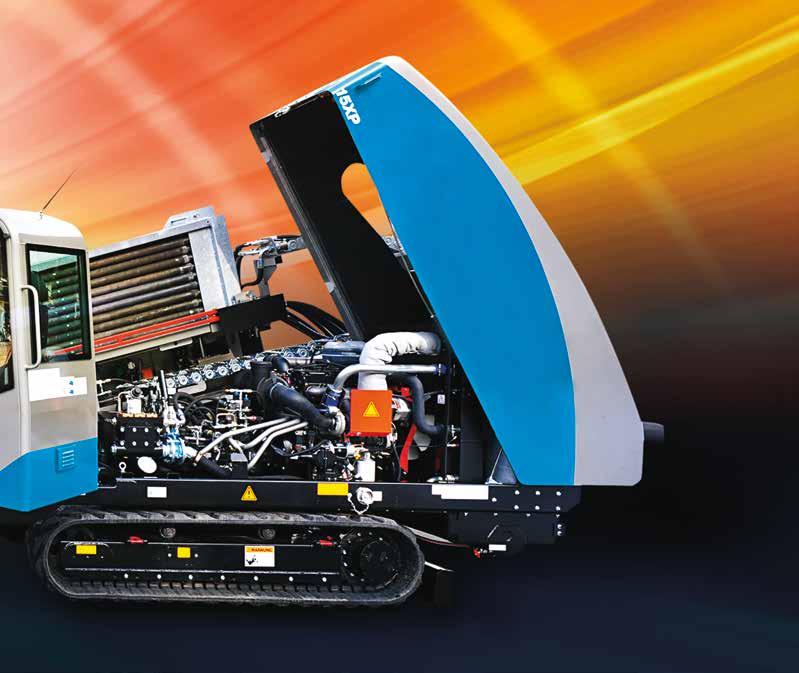

3 ZALETY 7 typów maszyn o dużej mocy możliwość rotowania żerdziami w magazynie podczas normalnego trybu pracy minimalna szerokość robocza jest taka sama jak szerokość transportowa maszyny wąska konstrukcja umożliwia przewierty w niedużej odległości od budynków wysoka ochrona antykorozyjna, np. dzięki pełnemu ocynkowaniu magazynu żerdzi maska silnika z tworzywa GFK odpornego na działanie warunków atmosferycznych układy elektroniczne niewrażliwe na wstrząsy i drgania wysoka jakość wykonania i sprawdzone w praktyce podzespoły (silnik, pompy etc.) odporność na duże obciążenia, bezpieczeństwo użytkowania i niewielkie nakłady na konserwację wysoka trwałość, uniwersalne zastosowanie kompatybilność z urządzeniami do pomiaru siły praca z rejestracją danych przewiertu zgodnie z DVGW GW 321 dodatkowe bezpieczeństwo: eurotest wykonany przez branżowe towarzystwo magazyn żerdzi z funkcją automatycznego ponownego załadunku OSZCZĘDNE ZUŻYCIE ENERGII DŁUGA ŻYWOTNOŚĆ 3

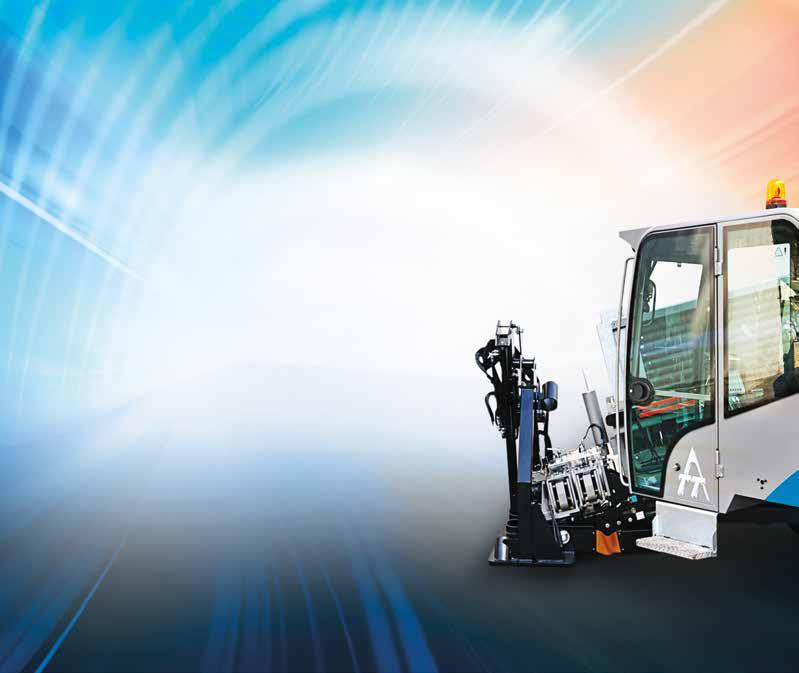

4 TAKTOWANIE ZAPEWNIAJĄCE SUKCES FLOTA HDD TRACTO-TECHNIK 4 Oprócz miniwiertnic GRUNDOPIT i GRUNDO- DRILL 4X dostępnych jest kolejnych 6 typów maszyn GRUNDODRILL z następującym wyposażeniem podstawowym: laweta wiertnicza na podwoziu gąsienicowym, lemiesze oporowe przestronna kabina, wygodny fotel, manipulatory, panelowy komputer PC z wyświetlaczem dotykowym* całkowicie automatyczny system zmiany żerdzi* całkowicie automatyczny system zaciskania i luzowania* płynne ograniczenie siły pociągowej i zawór zapobiegający blokowaniu żerdzi system kotwienia z wanną na bentonit wydajna, wysokociśnieniowa pompa bentonitu zainstalowana w wiertnicy rejestracja danych przewiertów wg DVGW GW transmisja danych (zdalna diagnostyka za pośrednictwem modemu) automatyka wiercenia odciążająca operatora od rutynowych czynności, krótkie czasy przewiercania, optymalne oraz delikatne cofanie żerdzi i sterowanie napędem wiertniczym z regulacją mocy* przystosowana do przewiertów sterowanych kablowo całkowicie ocynkowany magazyn żerdzi *w zależności od typu i wyposażenia Dodatkowo oferujemy rozwiązania techniki dużych przewiertów naszego partnera, firmy PRIME DRILLING.

5 GRUNDODRILL 4X GRUNDODRILL 11XP 15XP / 15XPT GRUNDODRILL GRUNDODRILL 18N GRUNDODRILL 18ACS GRUNDODRILL 28Nplus 5

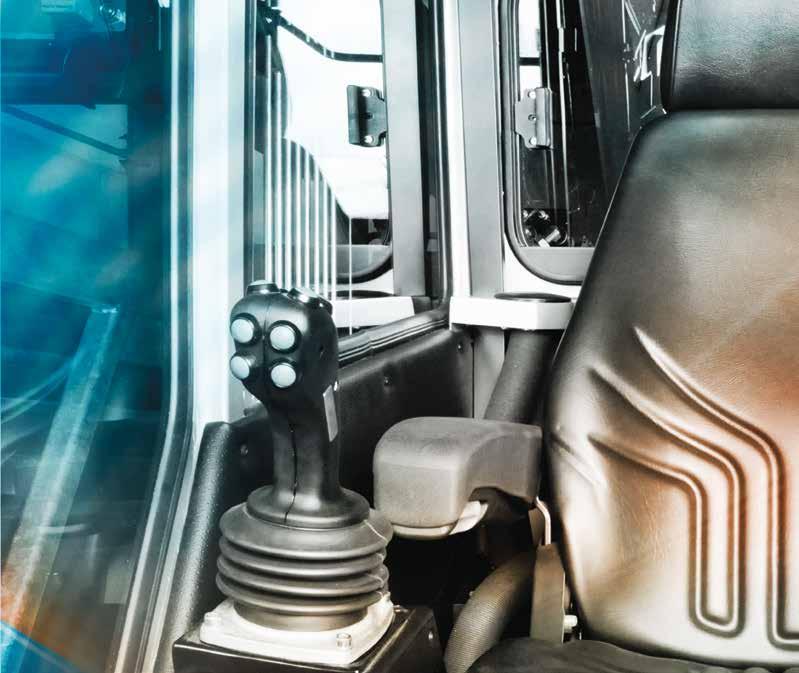

6 STANOWISKO PRACY OPERATORA PRZYSZŁOŚCI KOMFORTOWA KABINA DOPRACOWANA DO NAJDROBNIEJSZYCH SZCZEGÓŁÓW Kabina jest wyposażona w ogrzewanie, opcjonalnie w klimatyzację, szyby obrotowe, wycieraczki, oszklenie izolujące od ciepła, lampę obrotową LED, 3 zewnętrzne reflektory LED, zabezpieczenie przeciwkradzieżowe, stopień, radio z odtwarzaczem CD, przyłącze USB z urządzeniem głośnomówiącym. Praca tutaj to przyjemność. W zależności od typu: przestronna i obrotowa duże pole widzenia w każdym kierunku ergonomicznie regulowany fotel operatora, zawieszenie pneumatyczne i ogrzewanie fotela* sterowanie manipulatorem wielofunkcyjnym kontrola funkcji na panelowym komputerze PC z wyświetlaczem dotykowym* szybka diagnostyka z transmisją telemetryczną wyświetlanie i zapis danych przewiertów wyświetlanie i zapis pomiaru siły pociągowej wyjątkowy, supernowoczesny system sterowania z licznymi możliwościami diagnostycznymi 6 * w zależności od wyposażenia

7 panelowy komputer PC z wyświetlaczem dotykowym Komfortowa kabina Sterowanie manipulatorem wielofunkcyjnym 7

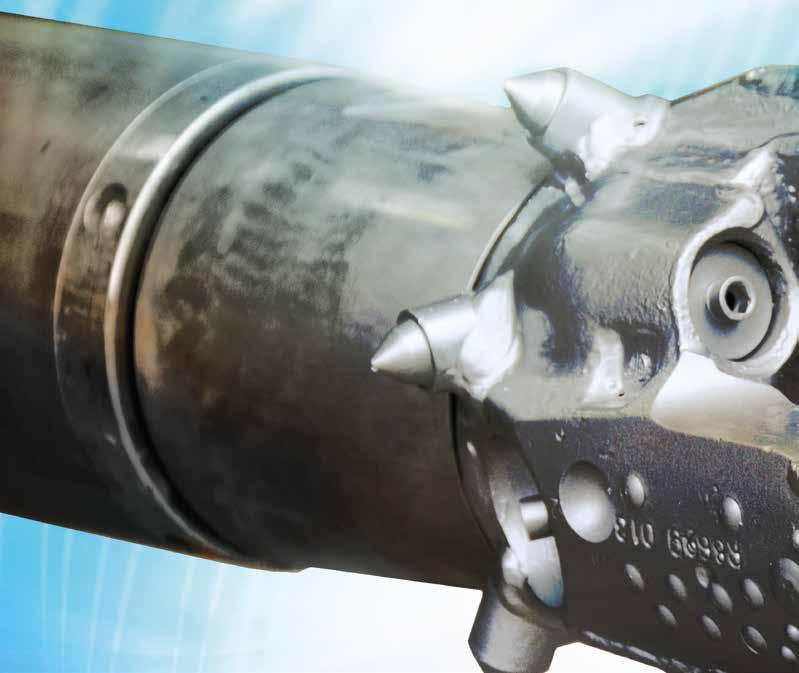

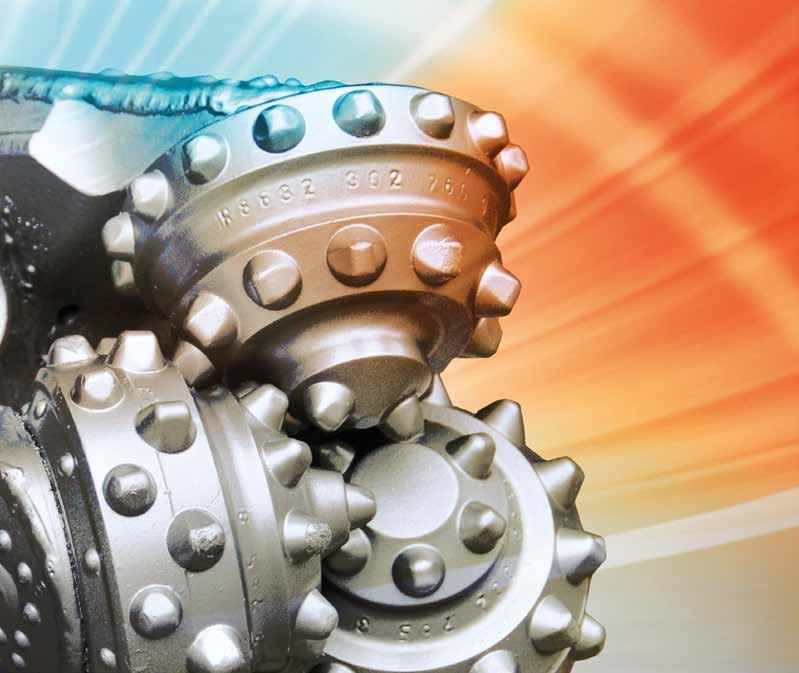

8 SUPER WYTRZYMAŁOŚĆ ORYGINALNE AKCESORIA DO WYMAGAJĄCYCH ZADAŃ BUDOWLANYCH Wskutek różnorodności podłoża dostępna jest szeroka paleta narzędzi wiertniczych, zapewniających uzyskanie najlepszego rezultatu przewiertu. Firma TRACTO-TECHNIK oferuje wybór różnych narzędzi wiertniczych, aby zapewnić wyposażenie zdolne przewiercić nawet litą skałę. Nasza bogata oferta akcesoriów dostępna jest pod adresem: 8

9 Standardowa technika wiertnicza TD61, TD73 i TD82 żerdzie Technika wiercenia w skale ELICON 95 Żerdź dwururowa Medium Soil Reamer Hard Soil Reamer Hard Soil Rockreamer Rozwiertak 9

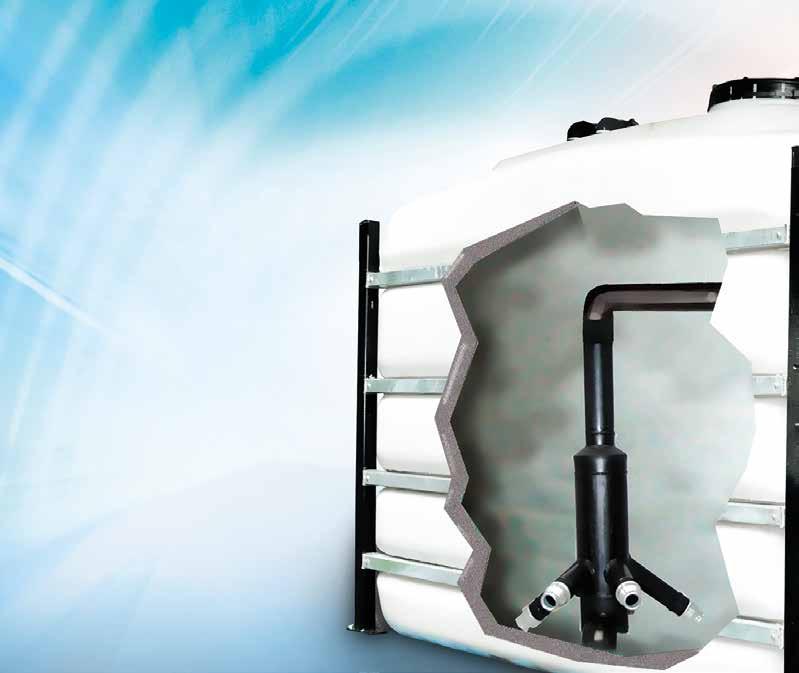

10 PŁNA MOC ZASILANIA MIESZALNIKI Najlepsza technika płuczkowa jest ważnym elementem dobrze wykonanego przewiertu. Wraz z wiertnicą i narzędziami wiertniczymi technika płuczkowa firmy TT stanowi optymalny zespół umożliwiający wydajną pracę także w przypadku trudnych rodzajów podłoża. Profesjonalne i zindywidualizowane rozwiązania są dostępne w formie licznych opcji i indywidualnych nadwozi do samochodów ciężarowych. Udostępnimy także dalsze informacje na temat mieszalników, nadwozi do samochodów ciężarowych i systemów powtórnego przetwarzania. 10

11 Mieszalnik MA07 Mieszalnik MA09 Mieszalnik MA010 Nadwozie do samochodu ciężarowego Nadwozie do samochodu ciężarowego 11

12 DANE TECHNICZNE Model Wyposażenie podstawowe GRUNDODRILL 4X Silnik wysokoprężny Kubota o mocy napędowej 28 kw Stanowisko sterownicze z przejrzyście zorganizowanym pulpitem sterowniczym 1 manipulator wielofunkcyjny Hydrauliczne urządzenie kotwienia wiertnicy regulowaną w 3 położeniach zdalne sterowanie Magazyn mieszczący 32 żerdzie wiertnicze do wiercenia na długość 48 m lemiesz oporowy, ogumione, stalowe podwozie gąsienicowe napęd posuwu firmy Rack & Pinion 12 Dane techniczne dł. szer. wys. [mm] Masa razem z żerdziami [kg] Pojemność magazynu żerdzi [m] Kąt pochylenia Siła pociągowa i osiowa [kn] Maks. moment obrotowy [Nm] Maks. prędkość obrotowa wrzeciona [obr./min] Ø przewiertu pilotażowego [mm] Ø żerdzi [mm] Użyteczna długość żerdzi [mm] Masa żerdzi [kg] Aufweit-Ø [mm] Ø zew. rury [mm] Długość przewiertu [m] Min. promień przewiertu [m] Maks. prędkość jazdy [km/h] 2-stopniowa Zbiornik wody czystej [l] Wysokie tłumienie dźwięków [db(a)] Maks. moc silnika [kw] Wysokociśnieniowa pompa bentonitu [l/min] Wartość wibracji całego ciała lub dłoni/ramienia [m/s 2 ] Zbiornik oleju napędowego [l] Typ żerdzi wiertniczej: 4X x x / ,

13 GRUNDODRILL 11XP silnik Cummins T4i napędu jezdnego i wiertniczego, 119 kw laweta wiertnicza z ogumionym podwoziem gąsienicowym, lemiesz oporowy zdalne sterowanie radiowe przestronna kabina, wygodny fotel, manipulatory, wyświetlacz monochromatyczny automatyka wiertnicza całkowicie ocynkowany magazyn żerdzi półautomatyczny system zmiany żerdzi półautomatyczny system zaciskania i luzowania system kotwienia z wanną na bentonit wydajna, wysokociśnieniowa pompa bentonitu zainstalowana na lawecie rejestracja danych przewiertu transmisja danych myjka wysokociśnieniowa opcjonalnie: pełna automatyka, mechanizm udarowy, ogumione, stalowe podwozie gąsienicowe, klimatyzacja GRUNDODRILL 15XP silnik Cummins Tier 4 final, Stage IV napędu jezdnego i wiertniczego, 119 kw laweta wiertnicza z ogumionym podwoziem gąsienicowym, lemiesz oporowy zdalne sterowanie radiowe przestronna kabina, wygodny fotel, manipulatory, panelowy komputer PC z wyświetlaczem dotykowym automatyka wiertnicza całkowicie ocynkowany magazyn żerdzi półautomatyczny system zmiany żerdzi półautomatyczny system zaciskania i luzowania system kotwienia z wanną na bentonit wydajna, wysokociśnieniowa pompa bentonitu zainstalowana na lawecie rejestracja danych przewiertu transmisja danych myjka wysokociśnieniowa opcjonalnie: pełna automatyka, mechanizm udarowy, ogumione, stalowe podwozie gąsienicowe, klimatyzacja GRUNDODRILL 15XPT silnik Cummins Tier 4 final, Stage IV napędu jezdnego i wiertniczego, 119 kw laweta wiertnicza z ogumionym podwoziem gąsienicowym, lemiesz oporowy zdalne sterowanie radiowe przestronna kabina, wygodny fotel, manipulatory, panelowy komputer PC z wyświetlaczem dotykowym automatyka wiertnicza całkowicie ocynkowany magazyn żerdzi półautomatyczny system zmiany żerdzi półautomatyczny system zaciskania i luzowania system kotwienia z wanną na bentonit wydajna, wysokociśnieniowa pompa bentonitu zainstalowana na lawecie rejestracja danych przewiertu transmisja danych myjka wysokociśnieniowa opcjonalnie: pełna automatyka, mechanizm udarowy, ogumione, stalowe podwozie gąsienicowe, klimatyzacja Typ żerdzi wiertniczej: TD61 Typ żerdzi wiertniczej: TD61 Typ żerdzi wiertniczej: TD (6.250*) x x / / (180) < 0,5 120 * z opcją pełnej automatyki (6.500*) x x / / < 0, (6.500*) x x / / (320) < 0,

14 DANE TECHNICZNE Model Wyposażenie podstawowe GRUNDODRILL 18N silnik Cummins Tier 4 final, Stage IV napędu jezdnego i wiertniczego, 119 kw laweta wiertnicza z ogumionym, stalowym podwoziem gąsienicowym, lemiesz oporowy zdalne sterowanie radiowe przestronna kabina, wygodny fotel, manipulatory, panelowy komputer PC z wyświetlaczem dotykowym, klimatyzacja automatyka wiertnicza całkowicie automatyczny system zmiany żerdzi całkowicie automatyczny system zaciskania i luzowania system kotwienia z wanną na bentonit wydajna, wysokociśnieniowa pompa bentonitu zainstalowana na lawecie rejestracja danych przewiertu transmisja danych myjka wysokociśnieniowa 14 Dane techniczne dł. szer. wys. [mm] Masa razem z żerdziami [kg] Pojemność magazynu żerdzi [m] Kąt pochylenia Siła pociągowa i osiowa [kn] Maks. moment obrotowy [Nm] Maks. prędkość obrotowa wrzeciona [obr./min] Ø przewiertu pilotażowego [mm] Ø żerdzi [mm] Użyteczna długość żerdzi [mm] Masa żerdzi [kg] Aufweit-Ø [mm] Ø zew. rury [mm] Długość przewiertu [m] Min. promień przewiertu [m] Maks. prędkość jazdy [km/h] 2-stopniowa Zbiornik wody czystej [l] Wysokie tłumienie dźwięków [db(a)] Maks. moc silnika [kw] Wysokociśnieniowa pompa bentonitu [l/min] Wartość wibracji całego ciała lub dłoni/ramienia [m/s 2 ] Zbiornik oleju napędowego [l] Typ żerdzi wiertniczej: TD73 TD x x (180: 18ACS) /170 73/ ,3/ (400) < 0,5 180

15 WSPARCIE DLA TECHNIKI WIERTNICZEJ HDD GRUNDODRILL 18ACS silnik Cummins Tier 4 final, Stage IV napędu jezdnego i wiertniczego, 119 kw płynna regulacja momentu obrotowego rotacji zapewniająca maksymalną wydajność wiercenia w całym zakresie prędkości obrotowej laweta wiertnicza z ogumionym, stalowym podwoziem gąsienicowym, lemiesz oporowy zdalne sterowanie radiowe przestronna kabina, wygodny fotel, manipulatory, panelowy komputer PC z wyświetlaczem dotykowym, klimatyzacja automatyka wiertnicza całkowicie automatyczny system zmiany żerdzi całkowicie automatyczny system zaciskania i luzowania system kotwienia z wanną na bentonit wydajna, wysokociśnieniowa pompa bentonitu zainstalowana na lawecie rejestracja danych przewiertu transmisja danych myjka wysokociśnieniowa opcjonalne wyposażenie w typ żerdzi wiertniczej TD73 lub TD82 (dane techniczne patrz GRUNDODRILL18N) Typ żerdzi wiertniczej: Elicon 95 (do skał) x x / ,3/ (400) < 0,5 180 GRUNDODRILL 28Nplus silnik Cummins T4i napędu jezdnego i wiertniczego, 224 kw płynna regulacja momentu obrotowego rotacji zapewniająca maksymalną wydajność wiercenia w całym zakresie prędkości obrotowej laweta wiertnicza z ogumionym, stalowym podwoziem gąsienicowym, lemiesz oporowy zdalne sterowanie radiowe przestronna kabina, wygodny fotel, manipulatory, panelowy komputer PC z wyświetlaczem dotykowym, klimatyzacja automatyka wiertnicza całkowicie ocynkowany magazyn żerdzi całkowicie automatyczny system zmiany żerdzi całkowicie automatyczny system zaciskania i luzowania system kotwienia z wanną na bentonit wydajna, wysokociśnieniowa pompa bentonitu zainstalowana na lawecie rejestracja danych przewiertu transmisja danych myjka wysokociśnieniowa Typ żerdzi wiertniczej: TD x x / ,3/ < 0,5 250 SKORZYSTAJ Z NASZYCH USŁUG SERWISOWYCH Oprócz produktów oferujemy szeroką paletę usług serwisowych. TELEFONICZNA LINIA SERWISOWA Masz pytania dotyczące naszych produktów lub usług? Skontaktuj się z nami INTERNET Odwiedź naszą stronę internetową i dowiedz się o różnych produktach i ich zastosowaniach. KANAŁ NA YOUTUBE Zobacz nasze filmy prezentujące możliwości zastosowania: SZKOLENIE Mamy bogatą ofertę kształcenia i dokształcania, z której rocznie korzysta ponad 3000 osób. 15
