INSPIRING TRENCHLESS TECHNOLGIES SMART. GRUNDODRILL 4X Urządzenie wiertnicze HDD

Transkrypt

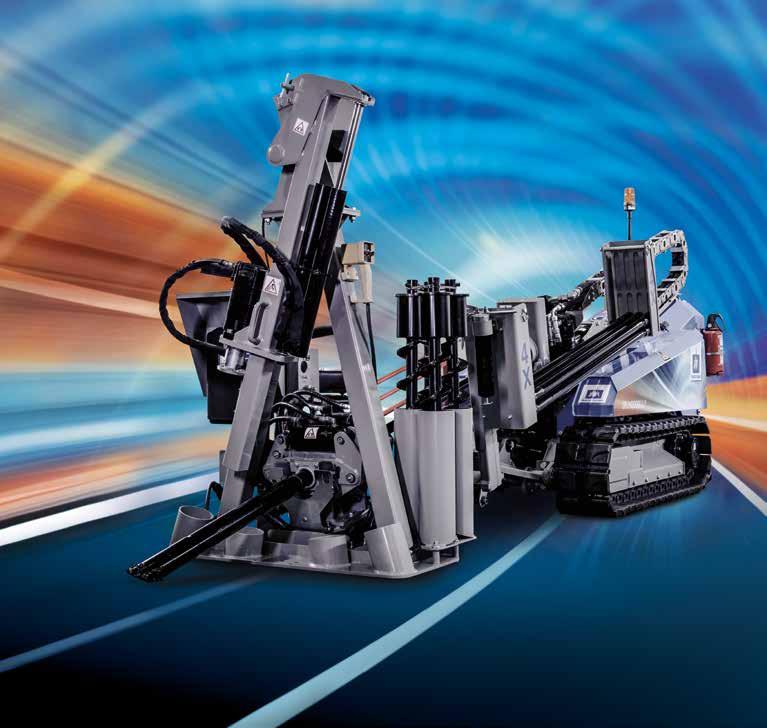

1 INSPIRING TRENCHLESS TECHNOLGIES SMART 4X MOBIL GRUNDODRILL 4X Urządzenie wiertnicze HDD

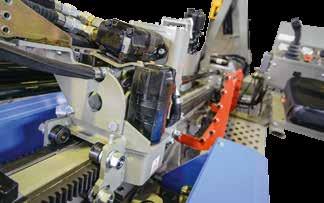

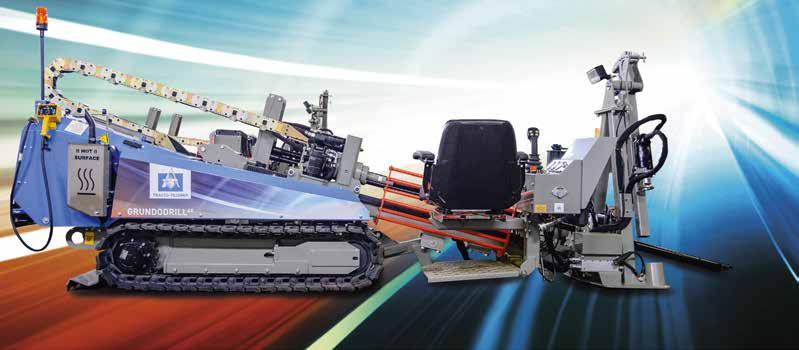

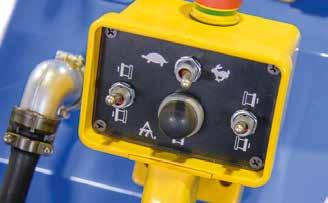

2 M 32 Hydrauliczny kotwowy system wiercenia zapewniający stateczność podczas wiercenia Hydrauliczny zacisk żerdzi KLASA KOMPAKTOWA Niewielkie wymagania, duże osiągi NAPĘD OBROTOWY PRZEWODOWA ZDALNA OBSŁUGA kompaktowy napęd obrotowy dużej mocy z mechanizmem zębatkowym Rack & Pinion zapewnia łatwą i bezpieczną jazdę oraz pozycjonowanie 2

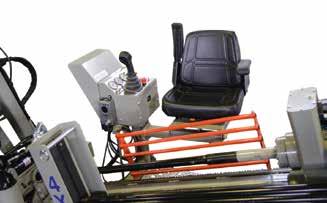

3 agazyn żerdzi o pojemności żerdzi wiertniczych na 48 m Napęd obrotowy dużej mocy 1300 Nm i 230 obr./min Silnik wysokoprężny o mocy napędowej 28 kw Kompaktowa konstrukcja do robót w warunkach o bardzo ograniczonej ilości miejsca Podwozie gąsienicowe z gumowanymi gąsienicami stalowymi dostosowane do ekstremalnych warunków terenowych i wyjątkowo stabilne Tarcze podporowe maksymalna stateczność i zmienne nachylenie lawety zapewniające optymalny kąt wbicia STANOWISKO STEROWNICZE SYSTEM SMART VICE z przejrzystym pulpitem obsługowym i dżojstikiem wielofunkcyjnym. szybkie zwalnianie żerdzi przez naciśnięcie przycisku. 3

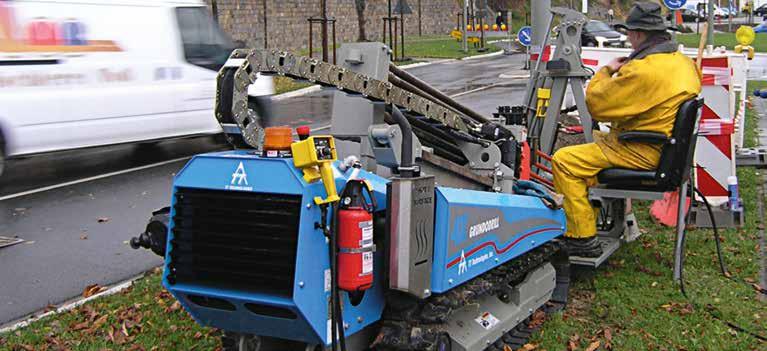

4 PEŁNE MOŻLIWOŚCI NAWET W TRUDNYCH WARUNKACH Zastosowanie Kompaktowy i bardzo zwrotny GRUNDODRILL 4X dzięki niewielkiej powierzchni ustawienia i niewielkiej masie nadaje się przede wszystkim do przewiertów wykonywanych w warunkach o bardzo ograniczonej ilości miejsca i trudnym dostępie. PRZEWIERTY POD ISTNIEJĄCĄ INFRASTRUKTURĄ Sterowane przewierty pod ulicami, torowiskami i budynkami OTWORY RÓWNOLEGŁE Liniowe otwory równoległe do ulic, akwenów i budynków OTWORY PŁYTKIE Otwory wykonywane blisko powierzchni bez pracochłonnych robót ziemnych PRZYŁĄCZA BUDYNKÓW Przyłącza gazu, wody, prądu, ścieków, telekomunikacyjne, światłowodowe 4 Wiertnica i stacja mieszająca mogą być transportowane jednym pickupem z przyczepą. Transport: bardzo łatwy małym pojazdem bez dużych nakładów

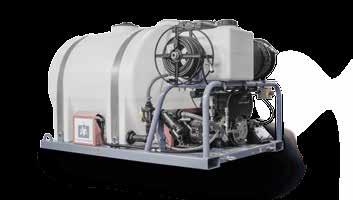

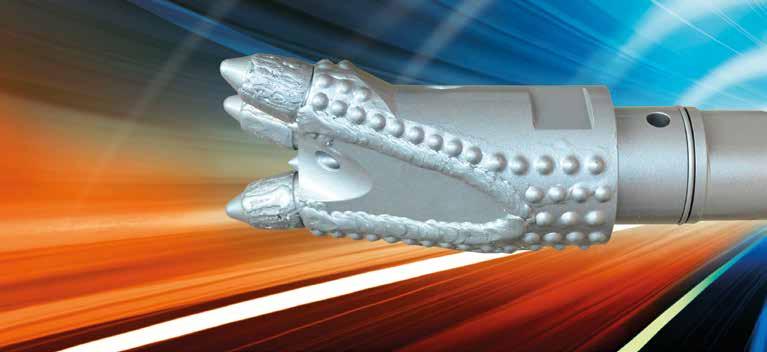

5 DOBRY OSPRZĘT TO POŁOWA ODWIERTU Osprzęt STANDARDOWY SPRZĘT WIERTNICZY Żerdź D48 mm Medium Soil Reamer Poszerzacz stożkowy GRUNDOREAM STACJE MIESZAJĄCE Stacja mieszająca bentonitu: typ MA09-60 EZewnętrzny napęd ze stacją hydrauliczną, typ TTM 9, moc napędowa 11 kw Powierzchnia ustawienia (dł. x szer. x wys.): 1450 x 1380 x 2055 mm Stacja mieszająca bentonitu: typ MA04 Wbudowany napęd silnikiem wysokoprężnym Hatz, moc napędowa 5 kw Powierzchnia ustawienia (dł. x szer. x wys.): 1850 x 1170 x 1100 mm 5

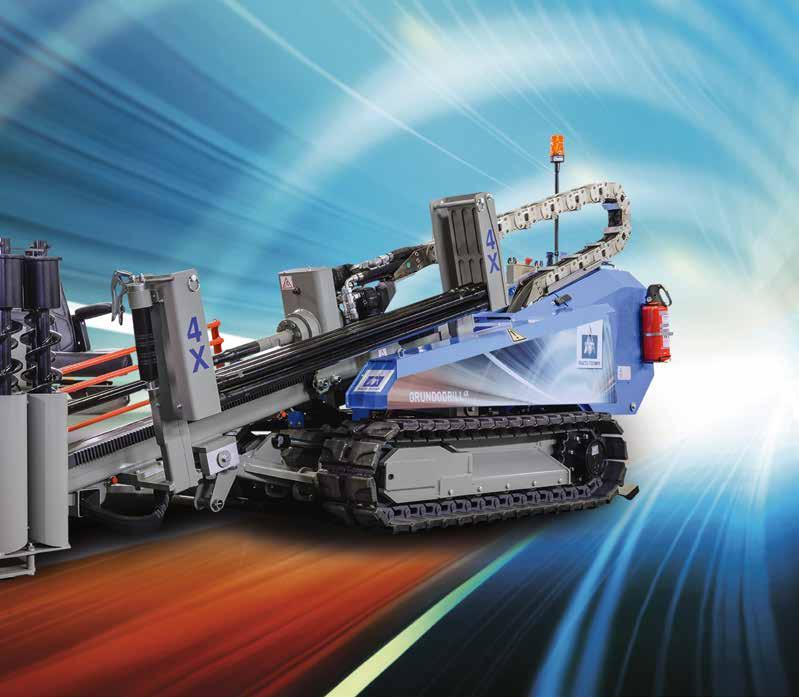

6 W TROSCE O WYDAJNOŚĆ Specyfikacje techniczne B = pozycja transportowa 900 mm pozycja robocza 1200 mm Model Wyposażenie podstawowe L = 3330 mm pozycja transportowa / 3965 mm pozycja robocza Potrzebna ilość miejsca powierzchnia ustawiania GRUNDODRILL 4X Silnik wysokoprężny Kubota o mocy napędowej 28 kw, norma emisji spalin US Tier 4 lub EU Stage 3a Rack & Pinion Drehantrieb szczękowy system luzowania żerdzi Stanowisko sterownicze z przejrzystym pulpitem obsługowym 1 dżojstik wielofunkcyjny Hydrauliczne urządzenie do wiercenia kotew przestawne obrotowo w 3 pozycjach Zdalne sterowanie Magazyn żerdzi z 32 żerdziami wiertniczymi na 48 m Tarcza podporowa, gumowane podwozie gąsienicowe H = mm Kąt nachylenia 15 Oznakow. znakiem bezpieczeństwa 6
