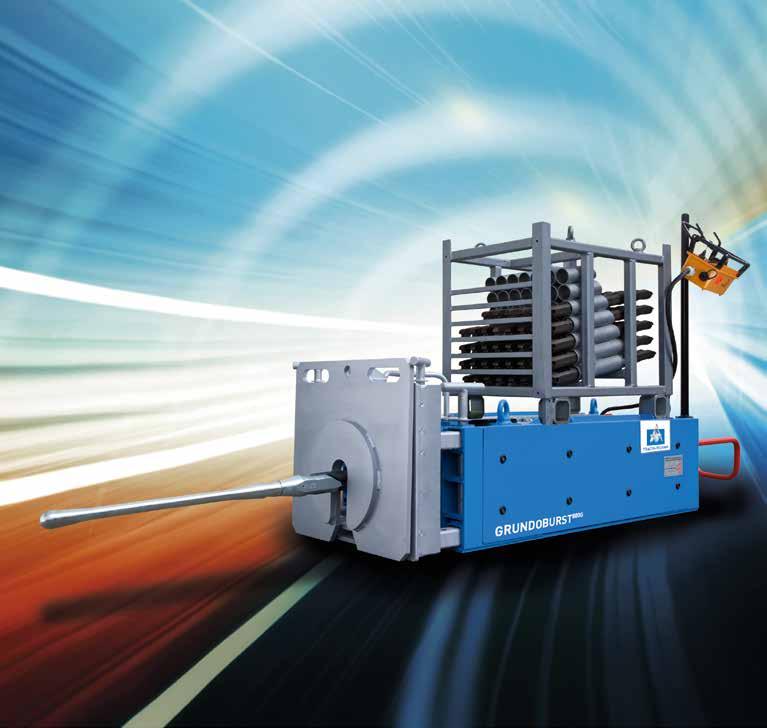

1 INSPIRING TRENCHLESS TECHNOLOGIES CZASAMI TRZEBA STARE ROZKOPAĆ, ŻEBY STWORZYĆ NOWE GRUNDOBURST Statyczne systemy renowacji sieci

2 ŁATWA OBSŁUGA RENOWACJA RUR GRUNDOBURST Najlepsze do renowacji sieci GRUNDOBURST - maszyny nadają się idealnie do renowacji rur statyczną metodą Berstlining. Dzięki wysokowydajnej i wytrzymałej lawecie roboczej uszkodzone rury do Ø mm (profil okrągły i owalny) mogą być bezwykopowo odnowione. Metoda Berstlining jest uznaną od 30 lat na świecie i przede wszystkim trwałą metodą renowacji sieci pod ciśnieniem i wolno leżących, w którym stara rura (Stz, B, PCW, PE, GG, GGG, AZ, GFK, stal itd.) jest zastępowana nową (PE, PP, Stz, GGG, GFK, stal, PCW itd.) o tej samej, mniejszej lub większej średnicy. 2

3 ZALETY: do zastosowania w prawie wszystkich rodzajach uszkodzeń i materiałach, z których są wykonane stare rury długa żywotność nowych rur od lat możliwe poszerzenie starego rurociągu o 1-2 stopnie nominalne QuickLock: proste i bezpieczne połączenie żerdzi - zaczepianie zamiast śrubowania; możliwa praca nawet po niewielkich promieniach łuku krótki czas budowy i przygotowania renowacja istniejących sieci oszczędność kosztów w stosunku do otwartego typu budowy do 40 % prawie bez wpływu na ruch komunikacyjny i środowisko naturalne prawie żadne późniejsze szkody poprzez obsuwanie ziemi, wpływ na wody gruntowe czy szkody drogowe bezpieczne zastosowanie zgodnie z zbiorami reguł i norm 3

4 5 METOD Technologia GRUNDOBURST do wszechstronnego zastosowani Metody w zestawieniu Berstlining układanie nowej rury o tym samym lub większym rozmiarze Relining rur nieznaczna redukcja średnicy rury Berstlining kalibracyjny częściowe uszkodzenia są roztłaczane statycznie Metoda TIP (Tight in Pipe) nowa rura jest ciasno dopasowana do ściany starej rury Metoda redukcji redukcja średnicy rury podczas układania 4

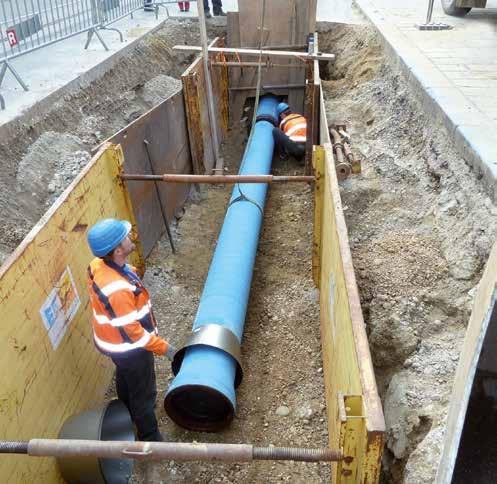

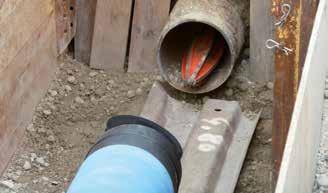

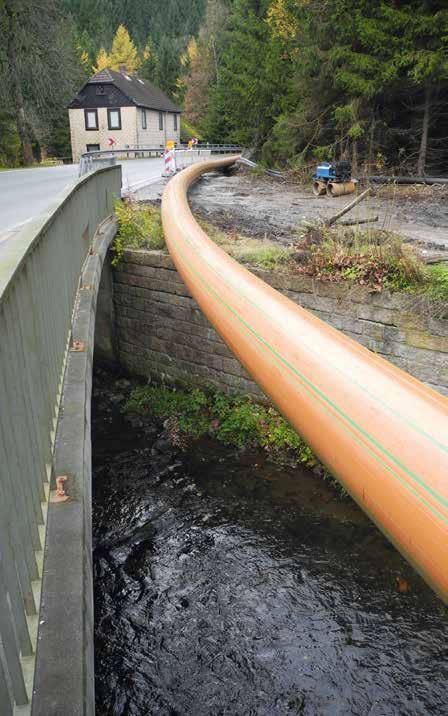

5 a Berstlining Bezwykopowa renowacja w tym samym rurociągu. Układanie nowych rur o tej samej lub większej średnicy. Zastosowanie: Rury pod ciśnieniem i swobodnie leżące, średnice DN 50 do DN 1200, długość do 300 m. Uszkodzenia: Pęknięcia rur, inkrustacja, przeszkody w odpływie, niefachowe odnowienie kanałów, odchylenia od położenia (przesunięcia, szczeliny w złączkach), rysy, nieszczelności, zużycie mechaniczne Zbiory norm: DWA A125,DWA M143-15, A161, DIN EN 12889, DVGW GW 304, 312,323, 325, RSV M 8 5

6 WIELE MOŻLIWOŚCI i tylko jedna maszyna Relining rur Z rurami długimi lub krótkimi o mniejszej średnicy. W przypadku zinkrustowanych staruch rur przy żerdzi mogą być założone akcesoria czyszczące. Oddziela i wypycha inkrustacje ze starej rury podczas kładzenia nowej rury Zastosowanie: Rurociągi pod ciśnieniem i swobodnie leżące o dowolnej średnicy starej rury Uszkodzenia: Korozja / inkrustacje, rury, nieszczelności, zużycie mechaniczne Zbiory norm: DVGW GW 320-1, 325, DWA M ,13, ATV-M 127-2, RSV M3, EN Berstlining kalibracyjny Zbiory norm: DWA M ,13, A161, EN 12889, RSV M8 Częściowe szkody są roztłaczane statycznie przy pomocy GRUNDOBURST i jednocześnie układane są nowe rury. Powstającą przestrzeń w postaci pierścienia należy z reguły wypełnić. Zastosowanie: Rurociągi pod ciśnieniem i swobodnie leżące o dowolnej średnicy starej rury, warunkowo przy całkowitym zawaleniu (najpierw odwierty). Możliwa jest niewielka redukcja średnicy. Uszkodzenia: Lokalne deformacje, rysy, przesunięcia, pęknięcia rur 6

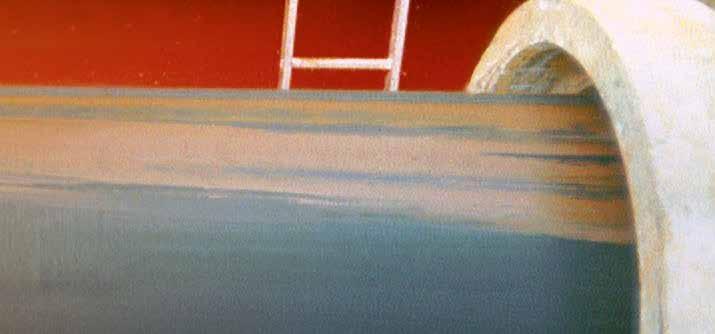

7 Renowacją metodą Tight in Pipe (TIP) Zbiory norm: DWA M ,13, RSV M 2.2, DWA A Metoda TIP to relining pojedynczych rur (krótkich) lub ciągu rur (długich) w rurociągach betonowych lub kamionkowych. Nowa rura jest układana przede wszystkim z poliprylenu (PP-HM), która jest ciasno dopasowana do starej rury (Tight-In-Pipe). Minimalna szczelina w postaci pierścienia nie musi być wypełniana. Zastosowanie: Renowacja kanałów ściekowych z azbestocementu, betonu i kamionki. Uszkodzenia: Pęknięcia rur, deformacje do 20 %, przesunięcia do 10 % od średnicy, korozja, przeszkody w odpływie, rysy i nieszczelności, zużycie mechaniczne, inkrustacje (należy wcześniej usunąć) Metoda redukcji Zbiory norm: ATV-M , DVGW GW 320-2, DWA 127-2, RSV M2 Metoda redukcji to metoda reliningu, w której zewnętrzna średnica długiej rury PE jest zmniejszana mechanicznie. Po procesie układania zredukowany ciąg rur PE jest dopasowany close fit do starej rury. Zastosowanie: Renowacja rur o średnicach okrągłych w zakresie rurociągów gazowych, wodnych i ściekowych od średnicy 100 do ok. DN Uszkodzenia: Korozja, rysy i nieszczelności, zużycie mechaniczne, inkrustacje (należy wcześniej usunąć) 7

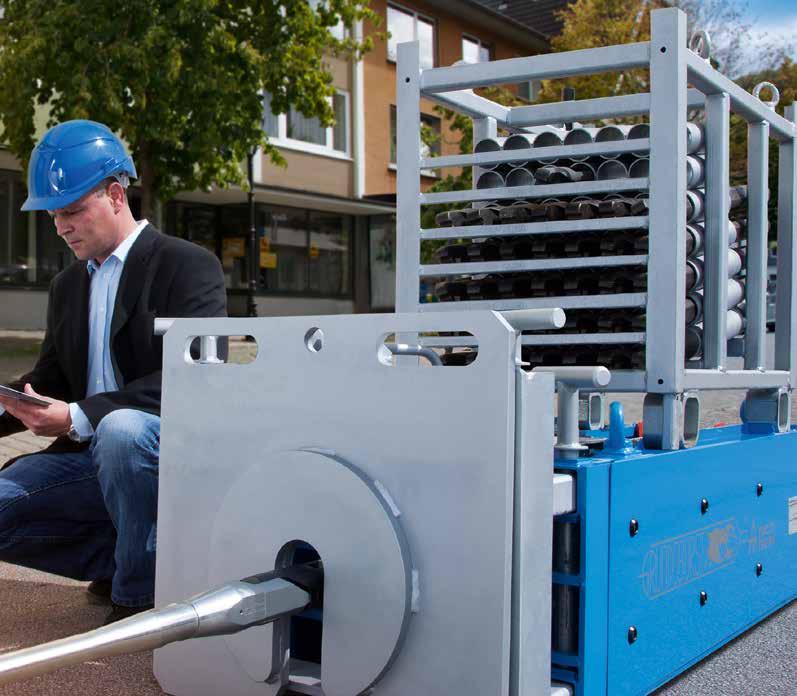

8 TECHNOLOGIA I RÓŻNORODNOŚĆ która zachwyca PRODUKTY SERII GRUNDOBURST kompaktowe wymiary do małych wykopów z jednego wykopu - możliwość zastosowania w obydwóch kierunkach szybki takt pracy i duża moc szybki posuw żerdzi w starej rurze i układanie nowej szybkie uruchamianie wszystkie typy maszyn ze zdalnym sterowaniem mały ciężar dla łatwego transportu akcesoria związane z metodą stabilna i odpowiednia do miejsca budowy konstrukcja do najwyższych obciążeń wysoka żywotność i niewielki nakład konserwacyjny ergonomiczna obsługa i wysokie bezpieczeństwo pracy posiada certyfikat CE 8 KONTROLA RZECZOZNAWCY Ustawowo wymagane kontrole rzeczoznawcy SZKOLENIE Szeroka oferta kształcenia i doskonalenia się INTERNET Proszę odwiedzić

9 GRUNDOBURST 400G GRUNDOBURST 400S GRUNDOBURST 800G GRUNDOBURST 1250G GRUNDOBURST 1900G GRUNDOBURST 2500G 9

10 AKCESORIA GRUNDOBURST aby działało IDEALNA ŻERDŹ Szybkie połączenie poprzez zaczepianie (QuickLock) bez gwintu, nie wymaga smarowania, w związku z tym bez pracochłonnych procesów śrubowania szybkie wkładanie i wyjmowanie żerdzi szybsze połączenie niż w żerdzi śrubowanej absolutnie odporna na ciągniecie i pchanie działająca po łuku odporna na wysokie obciążenia, ponieważ wyprodukowana z jednego kawałka trwałą, mało zużywalna, ponieważ bez zacisków poprzez kształtowe wprowadzanie siły żerdź nie wysuwa się z powrotem system żerdzi z praktycznymi akcesoriami długi okres użytkowania w porównaniu z żerdzią śrubowaną 10

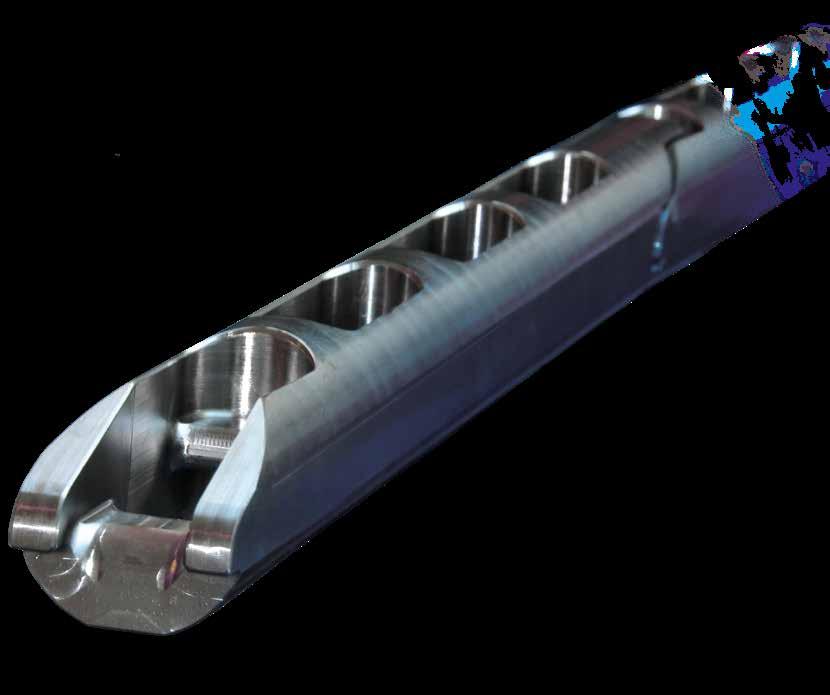

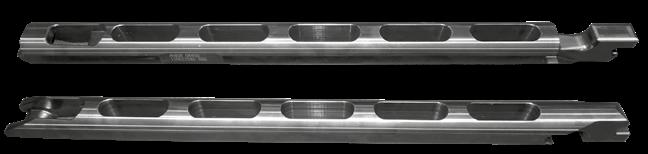

11 Żerdź QuickLock istnieje ze średnicą 35 mm do rur od średnicy DN 50. Inne średnice żerdzi: 54 mm, 75 mm, 100 mm, 120 mm i 140 mm Żerdź kątowa Adapter do żerdzi Łącznik roztłaczania 11

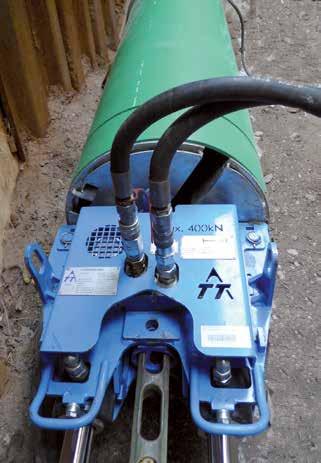

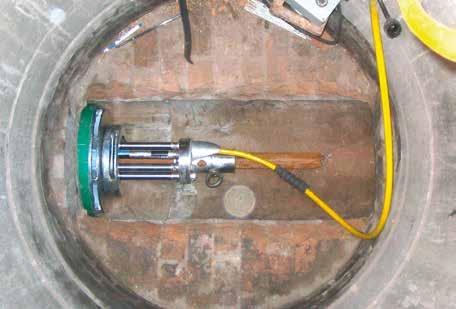

12 GRUNDOLOG AKCESORIA GRUNDOBURST aby działało NÓŻ ROLKOWY Nóż rolkowy do rozcinania starych rur o średnicach od DN 50 do DN 1000 mm Nóż rolkowy Ø 100 mm Nóż rolkowy Ø 1000 mm MOCOWANIE KRÓTKICH RUR BURSTFIX o sile mocowania 200 kn, 400 kn lub 800 kn do siłowego połączenia podczas układania krótkich rur o średnicy od DN 200 do DN Układanie krótkich rur z PP, PE, PCW, betonu, Stz., GFK itd. BURSTFIX 400 w zastosowaniu. BURSTFIX 200 w szybie. POMIAR SIŁY CIĄGU PRZY POMOCY GRUNDOLOGU Rury do mediów i produktów, przy uwzględnieniu dopuszczalnych sił ciągu, nie mogą być nadwyrężane podczas układania np. w bezwykopowej technologii kładzenia rur. Dlatego zgodnie z regulacjami siły ciągu oddziałujące na nową rurę muszą być zmierzone i spisane. Pomiar odbywa się przy pomocy GRUNDOLOGu, który pracuje w nowoczesnej technologii pomiarowej DMS i dużą pamięcią do zapisu danych. 12

13 STACJE HYDRAULICZNE TT HP-031 do 400G, 400S, 800G Dł. x szer. x wys.: x 800 x mm Masa, w pełni zatankowana: 680 kg Zbiornik na olej hydrauliczny: 110 l Zbiornik na olej napędowy: 50 l Moc efektywna silnika: 31,3 kw bei U/min Maks. ciśnienie hydrauliczne: 250 bar TT HP-055 do 400G, 400S, 800G, 1250G,1900G Dł. x szer. x wys.: x 8.40 x mm Masa, w pełni zatankowana: kg Zbiornik na olej hydrauliczny: 230 l Zbiornik na olej napędowy: 110 l Moc efektywna silnika: 55,1 kw bei U/min Maks. ciśnienie hydrauliczne: 250 bar bezstopniowe ustawianie ciśnienia i liczby litrów poprzez zdalne sterowanie kablowe TTB250 do 2500G Dł. x szer. x wys.: x x mm Masa, w pełni zatankowana: 1400 kg Zbiornik na olej hydrauliczny: 945 l Zbiornik na olej napędowy: 165 l Moc efektywna silnika: 127 kw przy obr./min Maks. ciśnienie hydrauliczne: 250 bar bezstopniowe ustawianie ciśnienia i liczby litrów poprzez zdalne sterowanie kablowe 13

14

15

16 DANE TECHNICZNE kn Model GRUNDOBURST 400G do rurociągów ciśnieniowych i ściekowych o średnicy DN 50 - DN 250 do ok. 100 m długości (uwarunkowane metodą) kompaktowe wymiary do małych wykopów szybki takt pracy i duża moc szybki posuw żerdzi w starej rurze i układanie nowej mały ciężar dla łatwego transportu z jednego wykopu - możliwość zastosowania w obydwóch kierunkach łatwa instalacja i szybkie uruchamianie obsługa przez jednego człowieka zdalnym sterowaniem akcesoria związane z metodą Łożysko oporowe Rama nasadowa Laweta ciągnąca Króciec teleskopowy Pałąk bezpieczeństwa Dane mocy Wymiary lawety ciągu dł. x szer. x wys. [mm]: Masa lawety [kg]: Siła pchania [kn]: Siła ciągu przy 250 bar [kn]: Wielkość wykopu dł. x szer. [mm]: Wysokość położenia osi [mm]: Zalecana stacja hydrauliczna: Moc napędu [kw]: Hydr. ciśnienie robocze [bar]: Ø starej rury [mm]: Do materiałów do rur: Ø nowej rury [mm]: Do materiałów do rur: Ø żerdzi [mm]: Masa żerdzi [kg]: Długość użytkowa żerdzi [mm]: x 560 x x TT HP-031 oder TT HP ,1 przy obr./min., 24,4 przy obr./min 250 DN 50 - DN 250 Stz, PCW, PE, GG, GGG, AZ, GFK, stal do DA 280 PE, PP, Stz, GGG, GFK, stal 54 (standard) lub 35, maks. 200 kn 7,

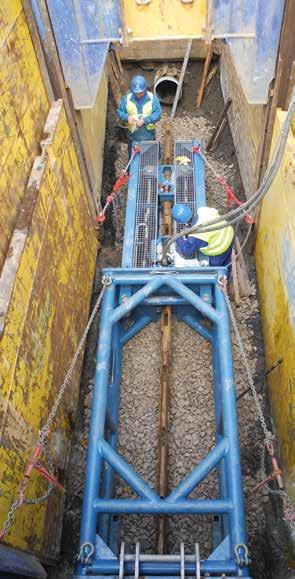

17 GRUNDOBURST 400S do rurociągów ciśnieniowych i ściekowych o średnicy DN 50 - DN 250 do ok. 100 m długości (uwarunkowane metodą) do układanie w szybach DN 1000 i w mniejszych wykopach długość lawety ciągnącej tylko 60 cm długość użytkowa żerdzi w szybie: 470 mm względnie prosta obsługa w szybie bez prac głębokościowych przy pracach od wykopu do wykopu wysokie bezpieczeństwo pracy GRUNDOBURST 800G do rurociągów ciśnieniowych i ściekowych o średnicy DN 80 - DN 400 do ok. 100 m długości (uwarunkowane metodą) kompaktowe wymiary do małych wykopów szybki takt pracy i duża moc szybki posuw żerdzi w starej rurze i układanie nowej z jednego wykopu - możliwość zastosowania w obydwóch kierunkach szybkie uruchamianie obsługa przez jednego człowieka zdalnym sterowaniem akcesoria związane z metodą 600 x 490 x x 1.100, szyb min. Ø wykop: 220 szyb: 140 TT HP-031 oder TT HP ,1 przy obr./min., 24,4 przy obr./min 250 DN 50 - DN 250 Stz, PCW, PE, GG, GGG, AZ, GFK, stal do DA 280 PE, PP, Stz, GGG, GFK, stal 54 (standard) lub 35, maks. 200 kn x 720 x x TT HP-031 oder TT HP ,1 przy obr./min. 250 DN 80 - DN 400 Stz, PCW, PE, GG, GGG, AZ, GFK, stal do DA 400 PE, PP, Stz, GGG, GFK, stal 75 (standard) lub 54, maks. 400 kn

18 DANE TECHNICZNE kn Model GRUNDOBURST 1250G Od GRUNDOBURST 1250G rozpoczyna się nowa klasa mocy. GRUNDOBURST 1250G osiąga maks. moc ciągu kn (127 t). Dzięki temu zależnie od metody mogą być odnawiane stare rury od średnicy DN 150 do 600 do 300 m długości, a w reliningu mogą być układane rury do ok m. Ponadto, wraz ze zwiększającą się głębokością kładzenia konieczna jest duża siła ciągu do wykonania pracy. Dlatego żerdź ma długość 1,70 m i waży 85 kg. Wkładanie i wyjmowanie żerdzi odbywa się od typu 1250G przy pomocy podnośnika. Dane mocy Wymiary lawety ciągu dł. x szer. x wys. [mm]: Masa lawety [kg]: Siła pchania [kn]: Siła ciągu przy 250 bar [kn]: Wielkość wykopu dł. x szer. [mm]: Wysokość położenia osi [mm]: Zalecana stacja hydrauliczna: Moc napędu [kw]: Hydr. ciśnienie robocze [bar]: Ø starej rury [mm]: Do materiałów do rur: Ø nowej rury [mm]: Do materiałów do rur: Ø żerdzi [mm]: Masa żerdzi [kg]: Długość użytkowa żerdzi [mm]: x x x TT HP ,1 przy obr./min. 250 DN DN 600 Stz, PCW, PE, GG, GGG, AZ, GFK, stal do DA 630 PE, PP, Stz, B, GGG, GFK, stal

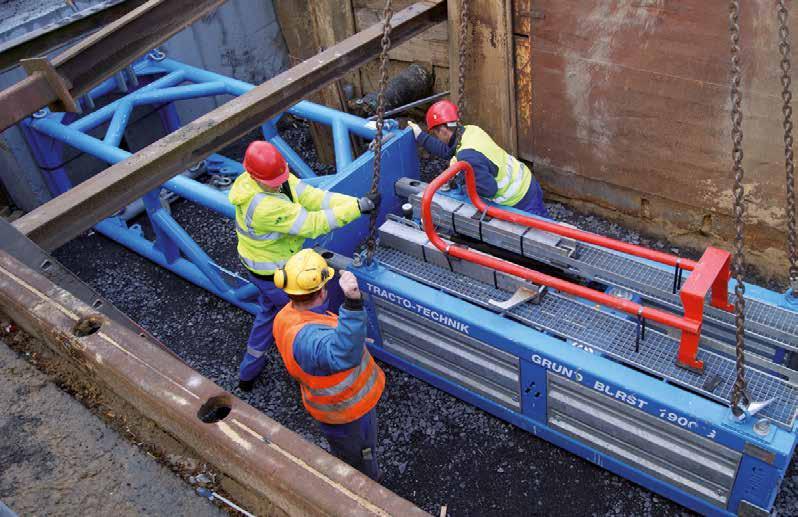

19 GRUNDOBURST 1900G GRUNDOBURST 1900G osiąga maks. moc ciągu kn (190 t). Dzięki temu mogą być odnawiane stare rury od średnicy DN 250 do DN 800 do maks. długości 300 m. Żerdź jest długa na 2,25 m i waży 165 kg i ma dopuszczalny promień gięcia tylko 55 m. GRUNDOBURST 2500G W bezwykopowej renowacji rur GRUNDOBURST 2500G ustala nowe kryteria. Osiąga maks. moc ciągu kn (255 t). Dzięki temu mogą być odnawiane stare rury od średnicy DN 300 do DN Żerdź jest długa na 2,20 m i waży 210 kg. W reliningu rur stalowych układano już długości do m x x x TT HP-051 oder TT-B250 55,1 przy obr./min., 127 przy obr./min 250 DN DN 800 Stz, B, PCW, PE, GG, GGG, AZ, GFK, stal do DA 900 PE, PP, Stz, GGG, GFK, stal x x x TT-B przy o 250 DN DN Stz, B, PCW, PE, GG, GGG, AZ, GFK, stal do DA PE, PP, Stz, GGG, GFK, stal
