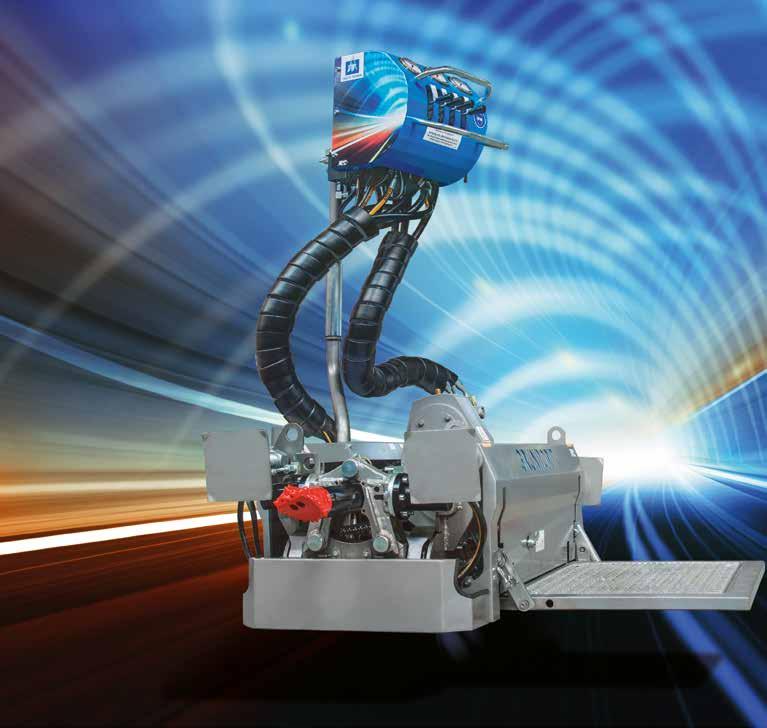

1 INSPIRING TRENCHLESS TECHNOLOGIES 6V KOMPAKTOWE WYMIARY, DUŻA SIŁĄ GRUNDOPIT 6V Urządzenia wiercąco-płuczące Mini

Podłączanie przewodów hydraulicznych bezpośrednio na lawecie ochrona operatora Długość użytkowa żerdzi 750 mm przy lawecie o długości tylko 1370 mm do stosowania w warunkach o bardzo

siłoników - pełne wykorzystanie mocy 2 Za pomocą sterowanych urządzeń wiercąco-płuczących Mini typu GRUNDOPIT 6V można szybko i ekonomicznie wykonać przyłącza budynków do instalacji

W przypadku wierceń wykonywanych do wnętrza budynku, mur uszczelniany jest za pomocą przepustu przez mur bez wykonywania gniazda monterskiego przed ścianą budynku.

GRUNDOPIT 6V charakteryzuje się przy swoich niewielkich wymiarach zewnętrznych dużym suwem, tak że stosowane są żerdzie o długości użytkowej 750 mm.

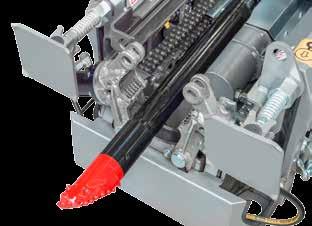

2 Podłączanie przewodów hydraulicznych bezpośrednio na lawecie ochrona operatora Długość użytkowa żerdzi 750 mm przy lawecie o długości tylko 1370 mm do stosowania w warunkach o bardzo ograniczonej ilości miejsca Zacisk hydrauliczny bezpieczna, komfortowa, szybka wymiana żerdzi; zaciskanie w każdej pozycji SZYBKI START Kompaktowe, mocne, opłacalne Posuw poprzez pracę siłoników - pełne wykorzystanie mocy 2 Za pomocą sterowanych urządzeń wiercąco-płuczących Mini typu GRUNDOPIT 6V można szybko i ekonomicznie wykonać przyłącza budynków do instalacji gazowych, wodociągowych, elektrycznych, światłowodowych i ściekowych. GRUNDOPIT 6V może wystartować z małego wykopu, a w razie potrzeby bezpośrednio z piwnicy budynku. W przypadku wierceń wykonywanych do wnętrza budynku, mur uszczelniany jest za pomocą przepustu przez mur bez wykonywania gniazda monterskiego przed ścianą budynku. Oprócz wykonywania przyłączy budynków możliwe jest również wykonywanie przejść pod drogami komunikacyjnymi oraz pod rzekami i strumieniami. GRUNDOPIT 6V charakteryzuje się przy swoich niewielkich wymiarach zewnętrznych dużym suwem, tak że stosowane są żerdzie o długości użytkowej 750 mm. Dzięki dużemu momentowi obrotowemu wynoszącemu 1500 Nm i maks. prędkości obrotowej 150 obr./min oraz siłom nacisku i ciągnącym aż do 6t, problemem nie jest również praca w przypadku trudnych gruntów. PULPIT OBSŁUGOWY Przejrzysty obrotowy pulpit obsługowy zapewniający komfortową obsługę i kontrolę nad urządzeniem wiertniczym z każdej pozycji.

Dwustopniowa rotacja optymalne dostosowanie

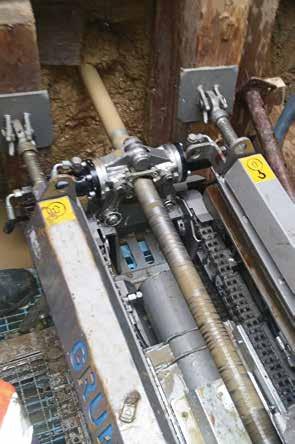

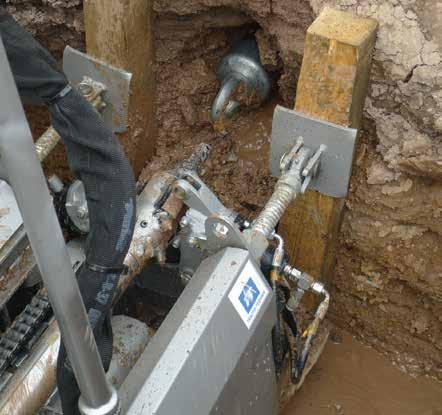

Mocowanie hydrauliczne w wykopie budowlanym

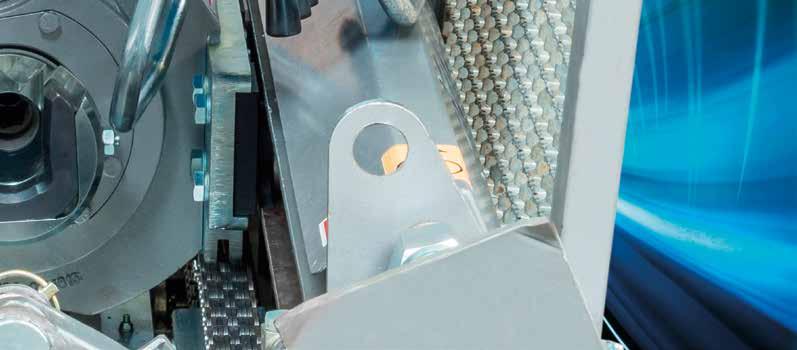

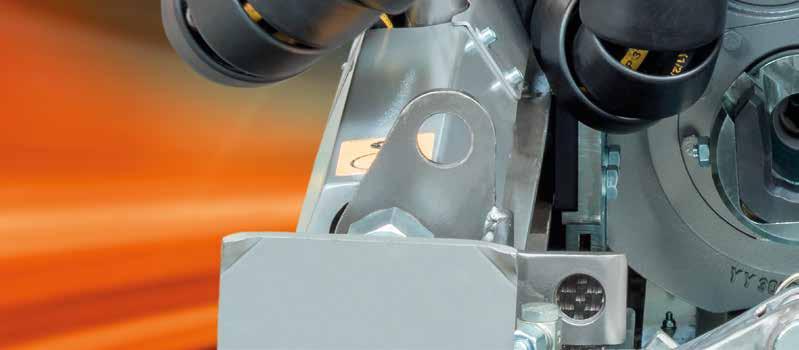

DO SZYBKIEGO MONTAŻU ŻERDZI ZACISK ODCHYLNY

obrotowym bez przykręcania śrubami umożliwia

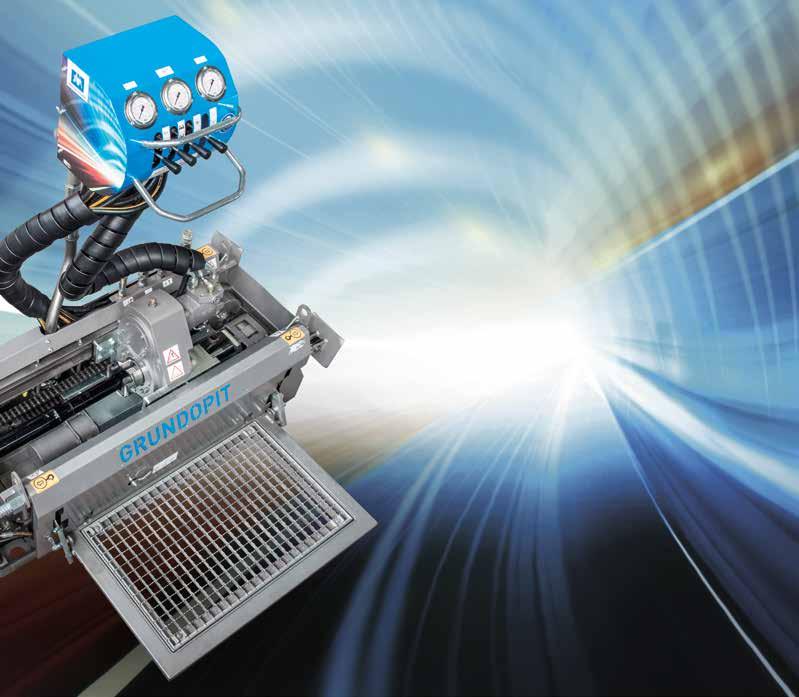

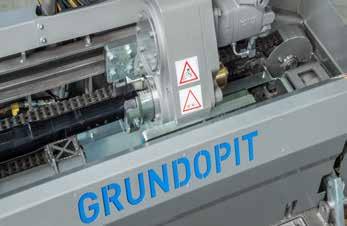

3 Rozkładany pulpit obsługowy kompaktowa pozycja do transportu, szybki montaż Dwustopniowa rotacja optymalne dostosowanie do warunków gruntowych/średnicy poszerzania Mocowanie hydrauliczne w wykopie budowlanym krótki czas przygotowania, duża stateczność Posuw poprzez pracę siłoników - pełne wykorzystanie mocy NAPĘD OBROTOWY ZE ZŁĄCZEM DO SZYBKIEGO MONTAŻU ŻERDZI ZACISK ODCHYLNY Łatwe i szybkie sprzęganie żerdzi z napędem obrotowym bez przykręcania śrubami umożliwia bezpośrednią funkcję wiosełkowania. Wciąganie aż do lawety dużych głowic poszerzających (Backreamer) o śr. zewn. do maks. 200 mm nie jest konieczna rama nasadowa. 3

ZYSKI OD PIERWSZEGO METRA Pewna metoda, różnorodne zastosowania Horyzontalne wiercenie płuczkowe OTWÓR

głowicy wiercącej. Otwór po krzywiźnie: przesuwanie ustawionej głowicy wiercącej (ew.

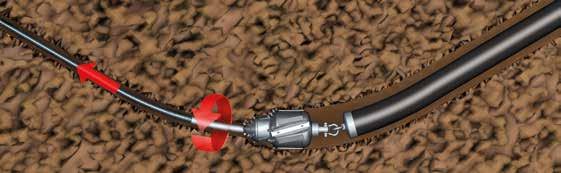

POSZERZANIE I WCIĄGANIE RUR* 4 Installation des Produkt-/Schutzrohrs: Ciągnięcie do tyłu i obracanie się

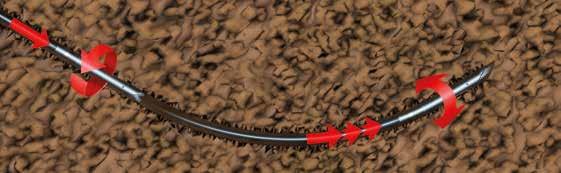

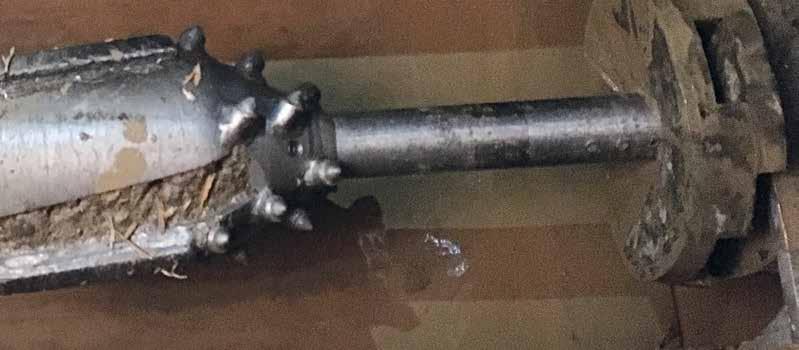

4 ZYSKI OD PIERWSZEGO METRA Pewna metoda, różnorodne zastosowania Horyzontalne wiercenie płuczkowe OTWÓR PILOTOWY* Realizacja zaplanowanego przebiegu otworu: Otwór prostoliniowy: przesuwanie i obracanie się głowicy wiercącej. Otwór po krzywiźnie: przesuwanie ustawionej głowicy wiercącej (ew. przy wsparciu przez wiosełkowanie/mechanizm udarowy). POSZERZANIE I WCIĄGANIE RUR* 4 Installation des Produkt-/Schutzrohrs: Ciągnięcie do tyłu i obracanie się głowicy poszerzającej z podwieszoną rurą, ew. w trakcie procesu wymagane jest opróżnianie. * w zależności od klasy gruntu i wymaganej średnicy poszerzania stosowane są specjalne narzędzia wiertnicze

Zastosowania Wszystkie systemy GRUNDOPIT zaprojektowane zostały z myślą o różnych rodzajach zastosowań, długim okresie eksploatacyjnym, niewielkim zużyciu, wysokiej produktywności oraz ograniczonym

5 Zastosowania Wszystkie systemy GRUNDOPIT zaprojektowane zostały z myślą o różnych rodzajach zastosowań, długim okresie eksploatacyjnym, niewielkim zużyciu, wysokiej produktywności oraz ograniczonym wykorzystaniu zasobów i środków produkcji. Powyżej wskazane aspekty czynią je szczególnie uniwersalnymi i ekonomicznymi już od pierwszego zastosowania. PRZEJŚCIA POD ISTNIEJĄCĄ INFRASTRUKTURĄ pod ulicami, torowiskami, budynkami, ogrodami i innymi wartościowymi powierzchniami. PRZYŁĄCZA DOMÓW do instalacji gazowej, wodociągowej, ściekowej, elektrycznej, światłowodowej do bu dynku lub bezpośrednio z budynku. OTWORY DRENAŻOWE układanie instalacji drenażowych do odprowadzania napierającej wody. WIERCENIA W SKALE W celu zapewnienia pewnego posuwu w skalistym, zmiennym gruncie, stosowana jest pneumatyczna udarowa lanca wiertnicza. 5

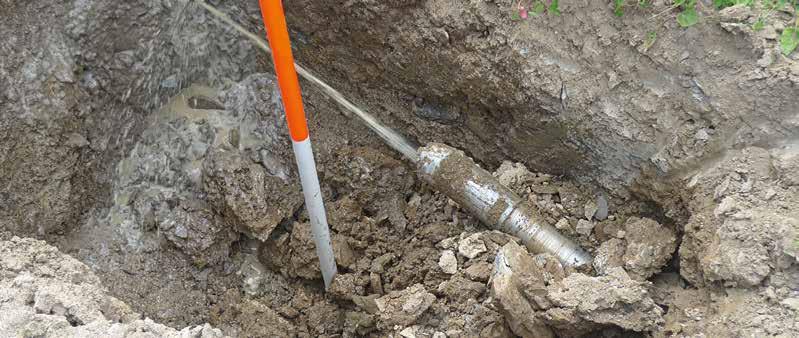

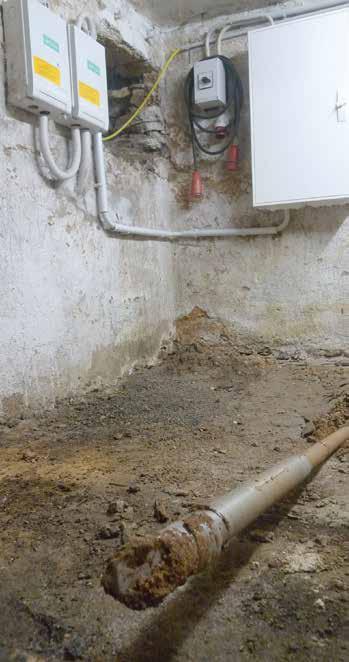

6 CELNOŚĆ ZIELGENAU 6 PRZYŁĄCZA DOMÓW

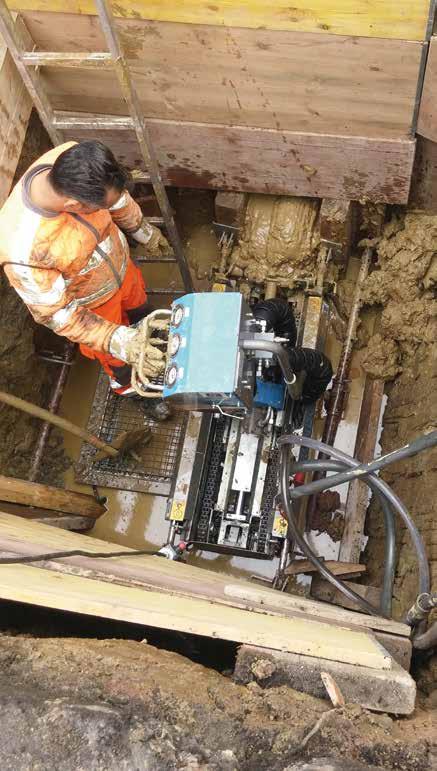

7 START W WYKOPIE KOMPAKTOWY PRZEWIERTY POD ISTNIEJĄCĄ 7

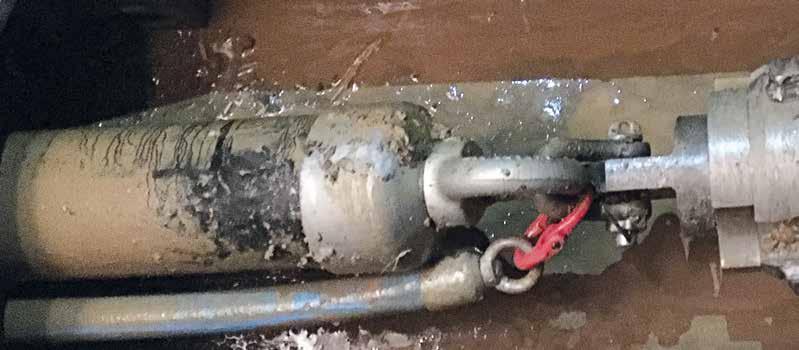

8 OSPRZĘT Do każdego zastosowania Narzędzia wiertnicze, które są idealnie dostosowane do urządzenia wiertniczego, gwarantują optymalny postęp wiercenia w każdym gruncie. Oprócz tego wyróżniają się wysoką trwałością i długim okresem użytkowania. GŁOWICA WIERCĄCA Z OBUDOWĄ NADAJNIKA ŻERDŹ BACKREAMER QUICK-CONNECT ZŁĄCZKA ROZPRĘŻNA NAPINACZ Z ŁAŃCUCHEM CIĄGNĄCYM 8 dla wciągania rur w długich odcinkach dla krótkich modułów rur

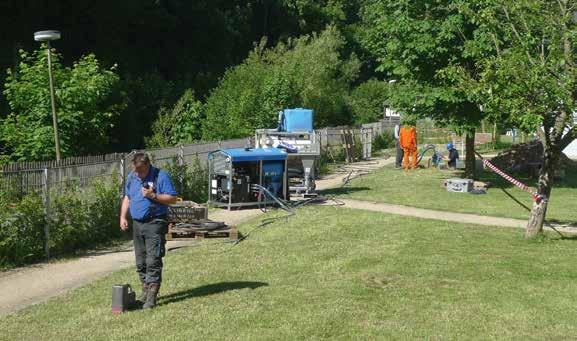

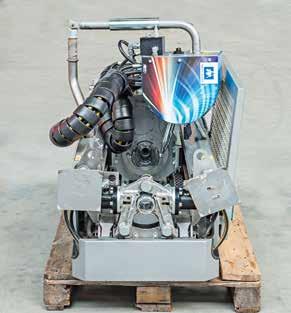

9 TECHNIKA LOKALIZOWANIA UDAROWA LANCA WIERTNICZA STACJA MIESZANIA MA -09 JEDNOSTKA NAPĘDOWA TT HP-031 9

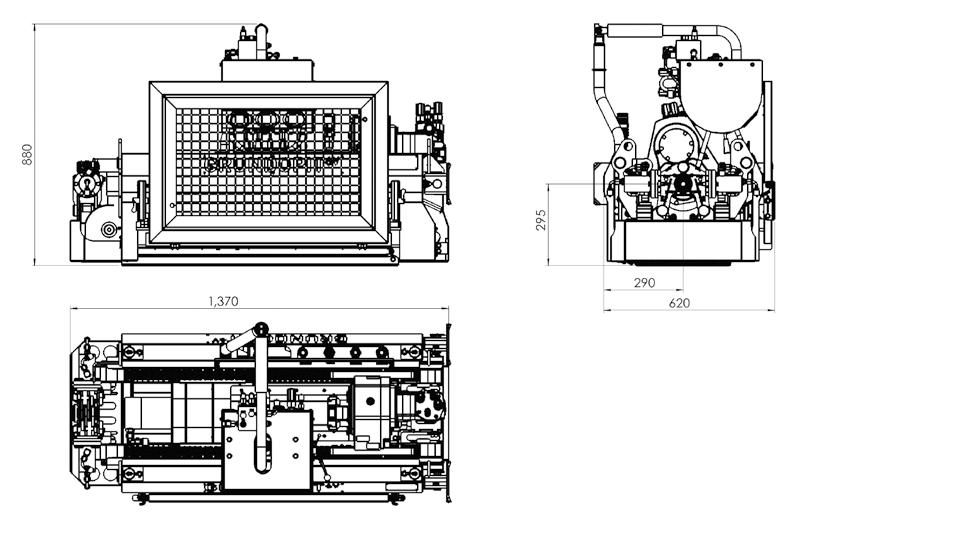

10 DANE TECHNICZNE GRUNDODPIT 6V POZYCJA ROBOCZA POZYCJA TRANSPORTOWA 10

DANE TECHNICZNE Modell Wyposażenie podstawowe GRUNDOPIT 6V Dwustopniowa rotacja Zaciskanie hydrauliczne Długość użytkowa żerdzi 750 mm przy długości lawety tylko Posuw za pomocą napędu siłownikowego

montażu żerdzi (pojedyncza wymiana zużywających się części) Zacisk odchylny Dane techniczne Dł. x szer. x wys. [mm] Pozycja robocza [mm] 1.375 x 1.100 x 1.450 Pozycja transportowa [mm] 1.

11 DANE TECHNICZNE Modell Wyposażenie podstawowe GRUNDOPIT 6V Dwustopniowa rotacja Zaciskanie hydrauliczne Długość użytkowa żerdzi 750 mm przy długości lawety tylko Posuw za pomocą napędu siłownikowego i z łańcuchami posuwu Rozkładany pulpit obsługowy Hydrauliczne mocowanie w wykopie budowlanym Podłączanie przewodów hydraulicznych bezpośrednio na lawecie Napęd obrotowy ze złączem do szybkiego montażu żerdzi (pojedyncza wymiana zużywających się części) Zacisk odchylny Dane techniczne Dł. x szer. x wys. [mm] Pozycja robocza [mm] x x Pozycja transportowa [mm] x 610 x 880 Masa [kg] 450 Magazyn na żerdzie, zawartość [m] 30 Siła ciągnąca i pchająca [kn] 60 Maks. moment obrotowy [Nm] / 750 Maks. prędkość obrotowa wrzeciona [obr./min] 75 / 150 Przewód żerdziowy ELICON D51 Ø otworu pilotowego [mm] 80 Ø żerdzi [mm] 51 Długość użytkowa żerdzi [mm] 750 Masa żerdzi [kg] 5,8 Ø poszerzania [mm] 250 Ø zewn. rury* [mm] 200 Długość wiercenia [m] 100 Min. promień wiercenia [m] 26 11

12 TRACTO-TECHNIK worldwide Germany TRACTO-TECHNIK GmbH & Co. KG TT Headquarters Paul-Schmidt-Straße Lennestadt Tel: Fax: -180 export@tracto-technik.de Switzerland TRACTO-TECHNIK Schweiz AG Ratihard Diessenhofen Tel: info@tracto-technik.ch USA TT TECHNOLOGIES Inc East New York Street Aurora, IL Tel: Fax: info@tttechnologies.com United Kingdom TRACTO-TECHNIK UK Ltd 10 Windsor Road Bedford MK 42 9SU Tel: Fax: info@tt-uk.com Australia TT ASIA PACIFIC Pty Ltd. Unit 2, Devlan Street Mansfield, Qld 4122 Tel: Fax: info@tt-asiapacific.com INSPIRING TRENCHLESS TECHNOLOGIES France TRACTO-TECHNIK France 1/3 Rue de la Prairie F Bailly Romainvilliers Tél: Fax: info@tracto-technik.fr Morocco TRACTO-TECHNIK Afrique Route de Tamesna 4022 Poste 2044, Tamesna Tel.: / 64 Fax: info@tracto-technik.ma Presented by your TT partner: Nr P05 V02 Stan 09/2017 PL Zastrzega się możliwość zmian zdjęć, tekstu i przedstawienia graficznego.
