1 Zawsze. Niezawodnie. Szczelnie. NOWOŚĆ: PRZEPUST DO BUDYNKÓW GFH 30 NOWA GENERACJA PRZEPUSTÓW Z WŁÓKNA SZKLANEGO NA MIARĘ JUTRA

2 GFH 30 OTWÓRZ SIĘ NA MAKSYMALNĄ ELASTYCZNOŚĆ I WYDAJNOŚĆ! 2

3 3

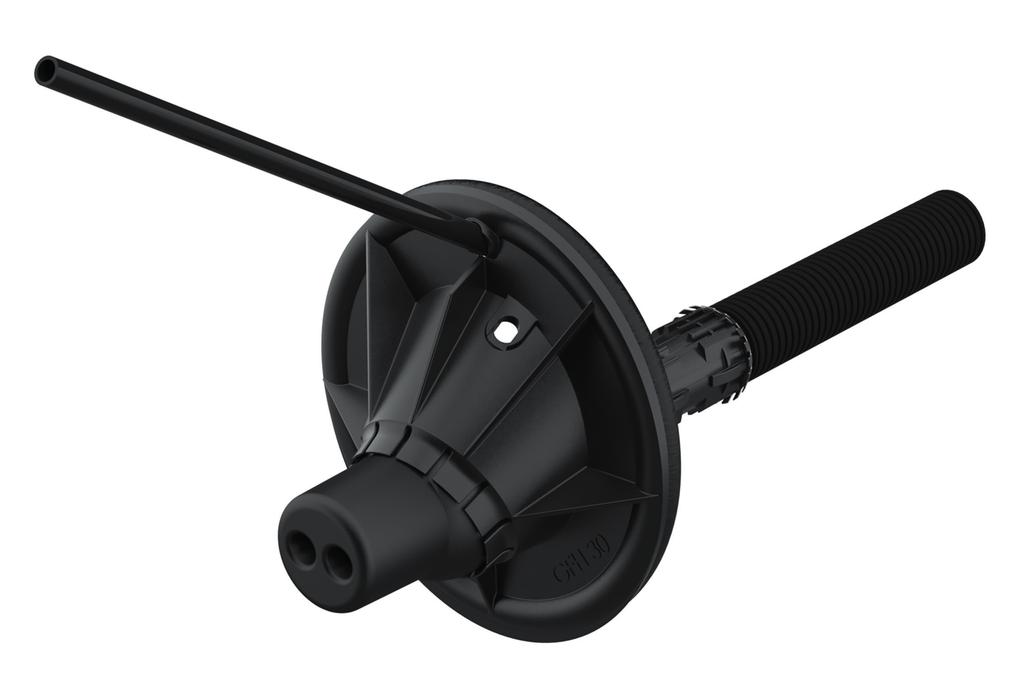

4 GFH 30 NOWE PRZEPUSTY Z WŁÓKNA SZKLANEGO ZGODNE Z NORMĄ DIN Nowa generacja bezpiecznych przepustów z włókna szklanego opiera się na sprawdzonej technologii a jednocześnie wyznacza nowe standardy w zakresie bezpieczeństwa i elastyczności. Zalety sprawdzonego systemu wtryskiwania żywicy są oczywiste: nasze przepusty do budynków są zawsze dobrze dopasowane i zapewniają niezawodne uszczelnienie niezależnie od rodzaju ściany. Przepust GFH 30 spełnia wymagania normy DIN w zakresie hydroizolacji budynków. Dzięki ruchomemu kołnierzowi możliwy jest montaż skośny i nie ma potrzeby przywracania zainstalowanej uszczelki zewnętrznej (KMB/PMBC). Dzięki niewielkiej konstrukcji przepust GFH 30 jest odpowiedni do wszystkich grubości ścian od 150 mm. W razie potrzeby można go również przedłużyć za pomocą opcjonalnego systemu rur pustych. Ponadto do instalacji wymagany jest jedynie jeden otwór o Ø 30 mm i minimalny wykop montażowy. W rezultacie koszty robót ziemnych są niewielkie. Bezpieczeństwo i innowacja typowa technologia firmy Hauff! Warianty GFH 30/2x7-10 GFH 30/1x12-18 Właściwości i dane techniczne: wymagany montaż w przewiercie 30 mm. Mikrorurki można ułożyć bezpośrednio w otworze lub w opcjonalnie dostępnym systemie rur pustych. Odpowiedni do wszystkich grubości ścian od 150 mm Do przewiertów od 29,5 do 33 mm Montaż poziomy i skośny do 45 Gazo- i wodoszczelność do 1,0 bara Beton wodoszczelny, klasa eksploatacyjna 1 Beton wodoszczelny, klasa eksploatacyjna 2 DIN W1.1-E, W1.2-E, W2.1-E Spełnione zostały najwyższe wymagania Bezpieczeństwo wg nowej normy DIN Wydajny system wtryskiwania żywicy Kontrola działania przez otwór odpowietrzający Pewne mocowanie dzięki wbijakowi i pierścieniowi zaciskowemu Wyjątkowa elastyczność Przywracanie hydroizolacji budynku wg DIN W2.1-E nie jest wymagane Umożliwia poziomy lub ukośny montaż pod kątem do 45 Delikatne uszczelnienie mikrorurek dzięki wargom uszczelniającym (7 10 mm lub mm) Szybki montaż w ciągu kilku minut Ekonomiczna instalacja dzięki minimalnej przestrzeni montażowej na ścianie zewnętrznej JEDNOSTKA DOSTAWY/ OPAKOWANIE: GFH sztuk Dysze do mieszania 20 sztuk Żywica 2-komponentowa im3000, 150 ml 10 sztuk 1 zestaw narzędzi montażowych, zawiera: 1 adapter do pistoletu na wkłady 1 dozownik Wymagane akcesoria Pistolet do wkładów Wyposażenie opcjonalne Rura karbowana PE DN23 Mocowanie ścienne 4

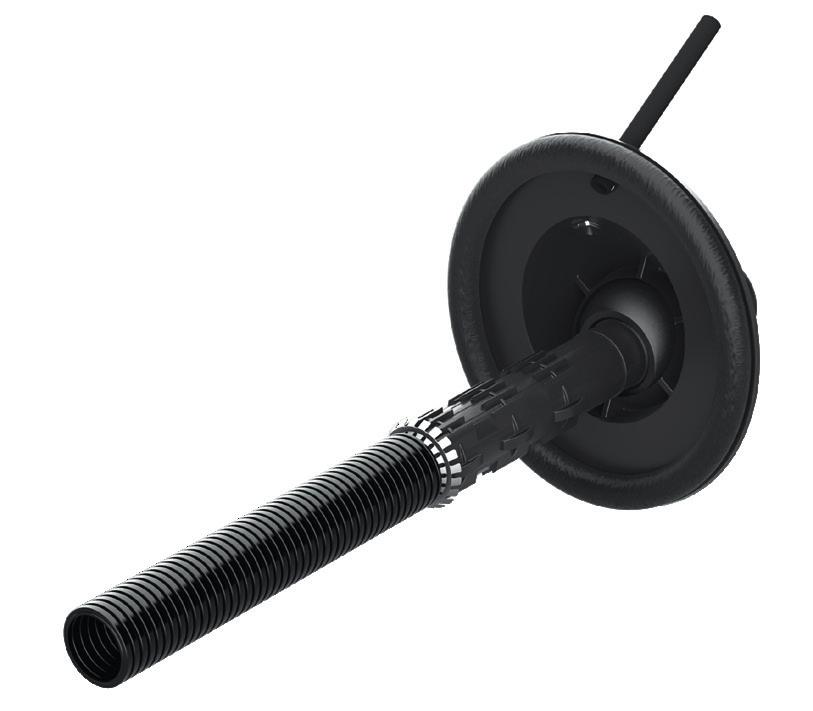

5 Pojedynczy przepust do budynków konstrukcja otwarta SYSTEM WTRYSKIWANIA ŻYWICY DO PRZEPUSTU ŚCIENNEGO AKCESORIA Rura karbowana PE DN23 50 m (Art. nr: ) Uchwyt ścienny (1 opakowanie zawiera 50 sztuk) (Art. nr: ) Adapter/wypychacz pistoletu do wkładów (Art. nr: )

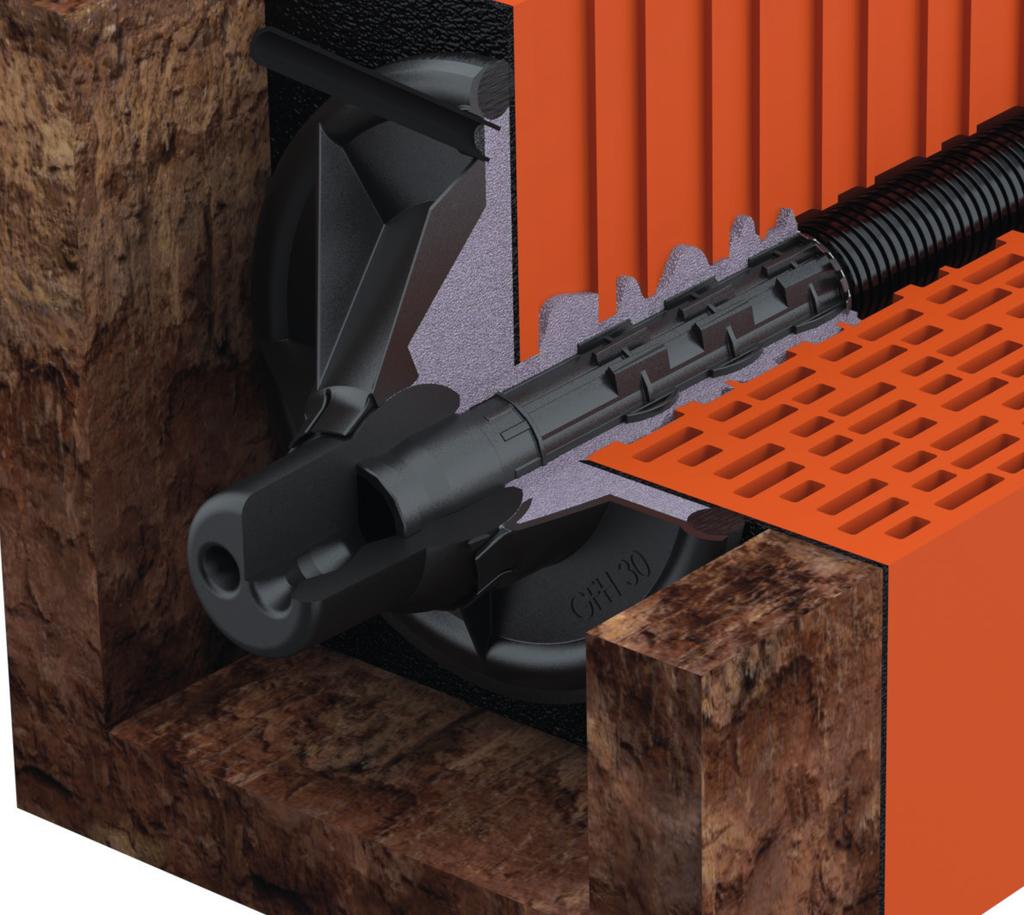

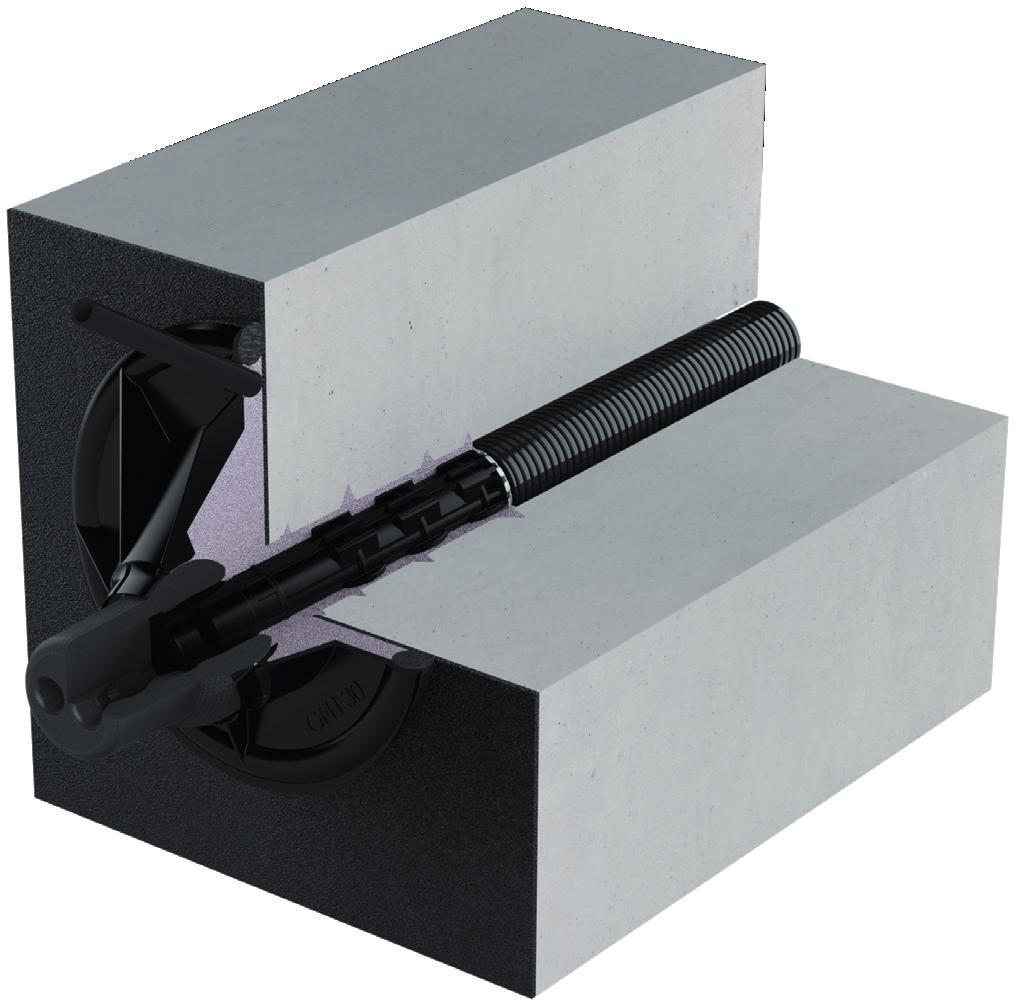

6 1. Wargi uszczelniające 2. Głowica kulowa ze zintegrowaną mufą zatrzaskową do mocowania wbijaka oraz uszczelniania przewodów mediów. 3. Kołnierz z przegubem zakrywający wyłomy ścienne; służy do wiązania uszczelnienia budynku na ścianie zewnętrznej i umożliwia montaż poziomy oraz pod katem. Żywicę można wtryskiwać przez otwór do napełniania w kołnierzu. 4. Taśma butylowa zapewnia szczelne połączenie powierzchni ściany/uszczelnienia budynku i kołnierza. 5. Wbijak z podkładką i pierścieniem zaciskowym do pewnego montażu w otworze. 6. Rura karbowana PE (opcjonalna) nasuwana jest bezpośrednio na wbijak. Służy do ochrony kabli i umożliwia późniejsze ułożenie oraz wymianę przewodów z mediami. 7. Ekspandowana żywica 2-składnikowa wypełnia przestrzeń między kołnierzem i powierzchnią ściany/ uszczelnieniem budynku oraz między otworem i wbijakiem, w tym między ewentualnymi wykruszeniami lub ubytkami, zapewniając tym samym niezawodne uszczelnienie. Więcej informacji na temat nowych produktów można znaleźć na naszej stronie internetowej

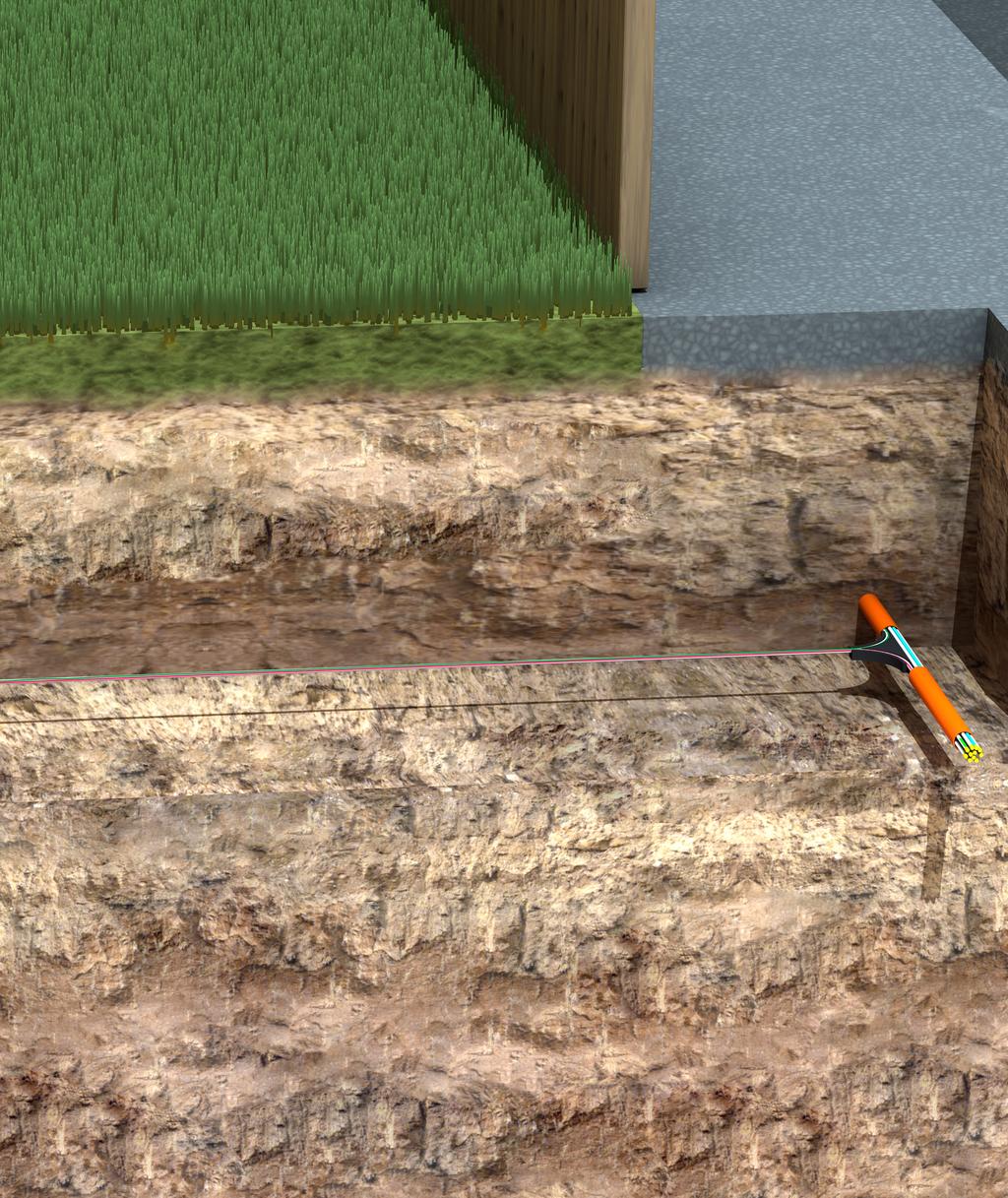

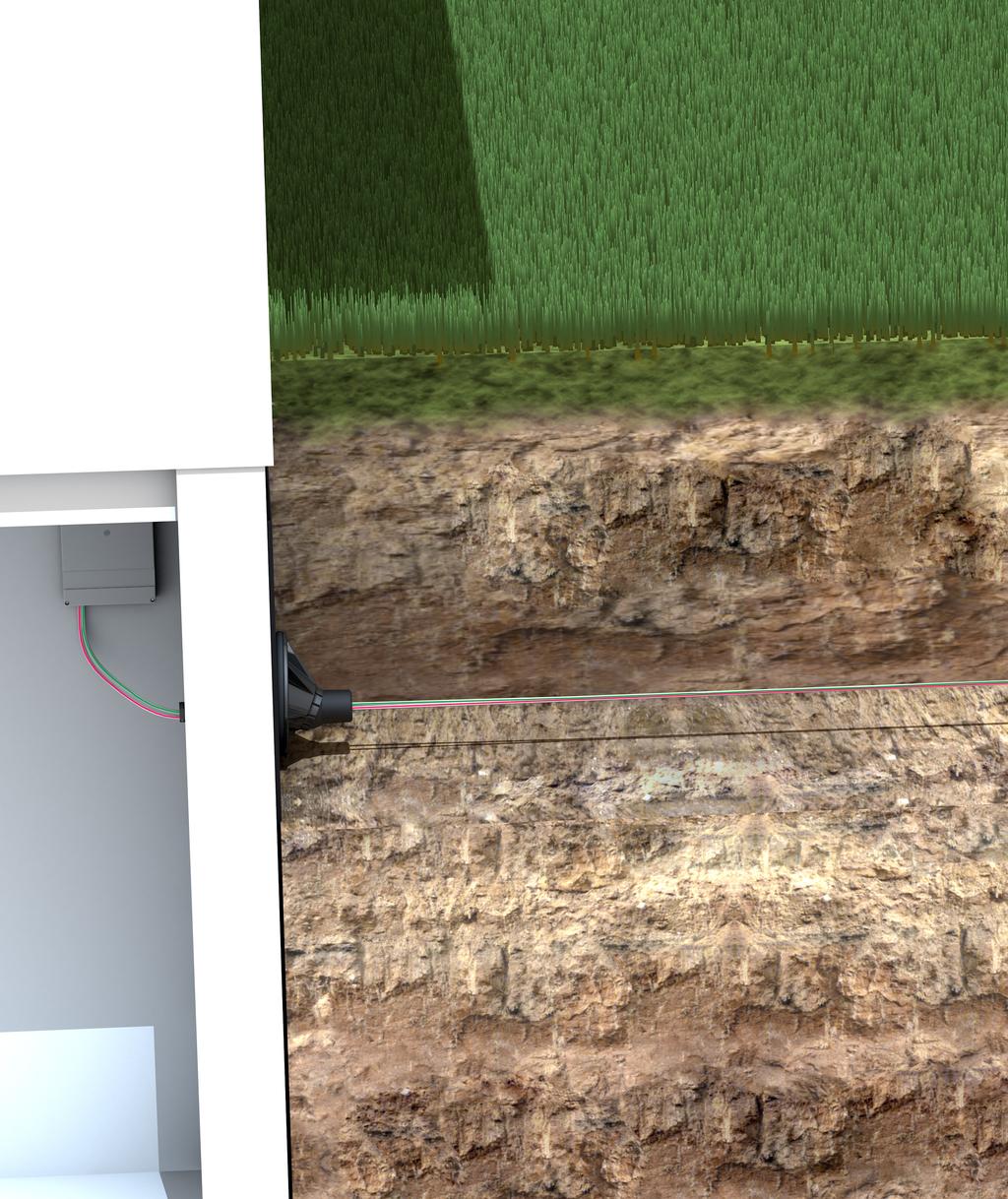

7 GFH 30 PRAKTYKA MONTAŻOWA Ekonomiczna instalacja dzięki minimalnej przestrzeni montażowej na ścianie zewnętrznej: ze względu na cienką konstrukcję nie są wymagane żadne skomplikowane roboty ziemne w celu podłączenia do budynku. Skraca to czas montażu do kilku minut. Montaż w najpowszechniejszych typach ścian: sprawdzona technologia wtryskiwania żywicy gwarantuje gazo- i wodoszczelność w najpowszechniejszych rodzajach ścian. Jeden komponent umożliwia zarówno montaż poziomy jak i pod kątem: przegub głowicy kulowej umożliwia poziomy i skośny montaż przepustu GFH 30, maksymalnie pod kątem 45. 7

8 Hauff-Technik GmbH & Co. KG Informacje i dane zawarte w tym katalogu są oparte na naszej aktualnej wiedzy technicznej i doświadczeniu. Ze względu na możliwość wpływu różnorodnych czynników w trakcie obróbki i stosowania naszych produktów użytkownicy powinni przeprowadzić własne testy i próby. Wymieniamy wszystkie części, które nie nadają się do użycia z powodu wad materiałowych. Nie uwzględniamy usterek powstałych podczas transportu lub magazynowania albo wadliwego montażu i ich skutków. Podane parametry nie są objęte gwarancją. Robert-Bosch-Straße Hermaringen, NIEMCY Tel Faks office@hauff-technik.de GFH30_DE_
