1. PODSTAWA OPRACOWANIA

Transkrypt

1 Ę ź ó ł Ł ł ó

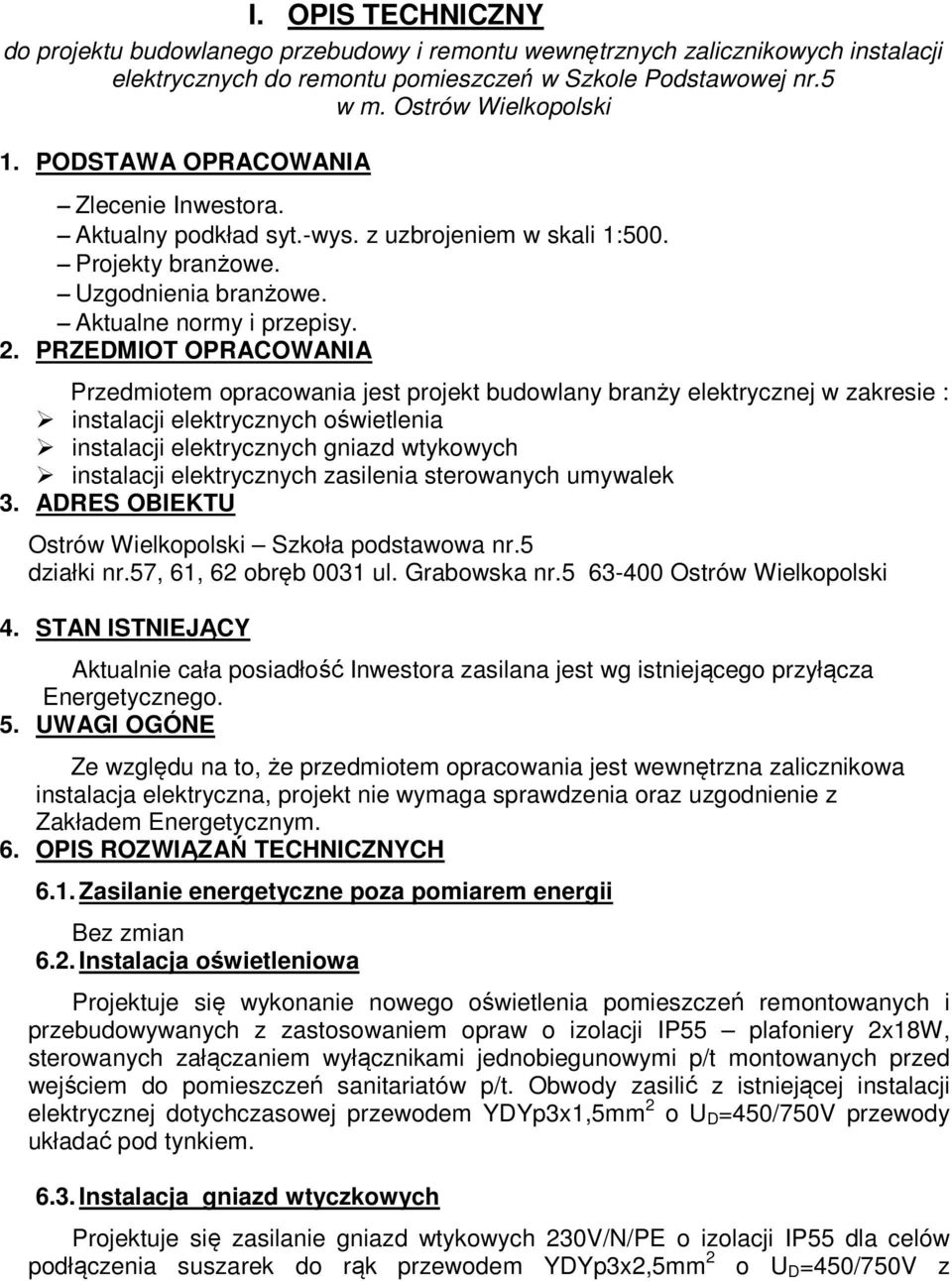

2 I. OPIS TECHNICZNY do projektu budowlanego przebudowy i remontu wewnętrznych zalicznikowych instalacji elektrycznych do remontu pomieszczeń w Szkole Podstawowej nr.5 w m. Ostrów Wielkopolski 1. PODSTAWA OPRACOWANIA Zlecenie Inwestora. Aktualny podkład syt.-wys. z uzbrojeniem w skali 1:500. Projekty branżowe. Uzgodnienia branżowe. Aktualne normy i przepisy. 2. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest projekt budowlany branży elektrycznej w zakresie : instalacji elektrycznych oświetlenia instalacji elektrycznych gniazd wtykowych instalacji elektrycznych zasilenia sterowanych umywalek 3. ADRES OBIEKTU Ostrów Wielkopolski Szkoła podstawowa nr.5 działki nr.57, 61, 62 obręb 0031 ul. Grabowska nr Ostrów Wielkopolski 4. STAN ISTNIEJĄCY Aktualnie cała posiadłość Inwestora zasilana jest wg istniejącego przyłącza Energetycznego. 5. UWAGI OGÓNE Ze względu na to, że przedmiotem opracowania jest wewnętrzna zalicznikowa instalacja elektryczna, projekt nie wymaga sprawdzenia oraz uzgodnienie z Zakładem Energetycznym. 6. OPIS ROZWIĄZAŃ TECHNICZNYCH 6.1. Zasilanie energetyczne poza pomiarem energii Bez zmian 6.2. Instalacja oświetleniowa Projektuje się wykonanie nowego oświetlenia pomieszczeń remontowanych i przebudowywanych z zastosowaniem opraw o izolacji IP55 plafoniery 2x18W, sterowanych załączaniem wyłącznikami jednobiegunowymi p/t montowanych przed wejściem do pomieszczeń sanitariatów p/t. Obwody zasilić z istniejącej instalacji elektrycznej dotychczasowej przewodem YDYp3x1,5mm 2 o U D =450/750V przewody układać pod tynkiem Instalacja gniazd wtyczkowych Projektuje się zasilanie gniazd wtykowych 230V/N/PE o izolacji IP55 dla celów podłączenia suszarek do rąk przewodem YDYp3x2,5mm 2 o U D =450/750V z

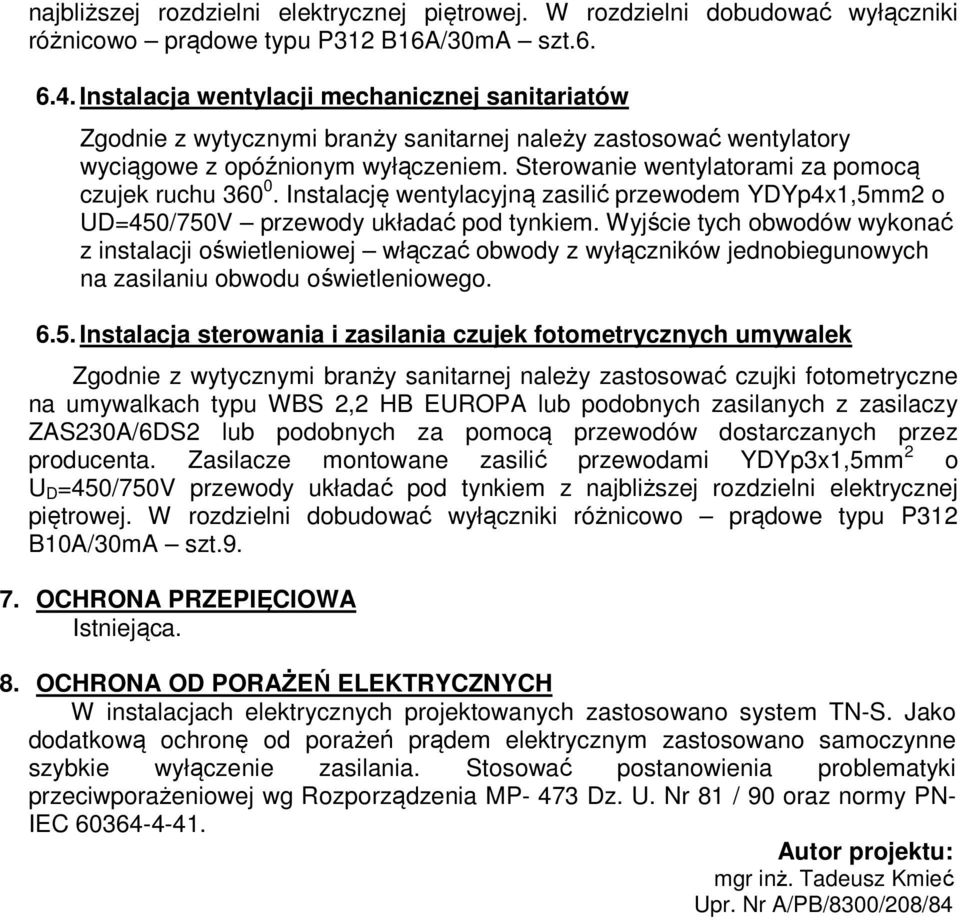

3 najbliższej rozdzielni elektrycznej piętrowej. W rozdzielni dobudować wyłączniki różnicowo prądowe typu P312 B16A/30mA szt Instalacja wentylacji mechanicznej sanitariatów Zgodnie z wytycznymi branży sanitarnej należy zastosować wentylatory wyciągowe z opóźnionym wyłączeniem. Sterowanie wentylatorami za pomocą czujek ruchu Instalację wentylacyjną zasilić przewodem YDYp4x1,5mm2 o UD=450/750V przewody układać pod tynkiem. Wyjście tych obwodów wykonać z instalacji oświetleniowej włączać obwody z wyłączników jednobiegunowych na zasilaniu obwodu oświetleniowego Instalacja sterowania i zasilania czujek fotometrycznych umywalek Zgodnie z wytycznymi branży sanitarnej należy zastosować czujki fotometryczne na umywalkach typu WBS 2,2 HB EUROPA lub podobnych zasilanych z zasilaczy ZAS230A/6DS2 lub podobnych za pomocą przewodów dostarczanych przez producenta. Zasilacze montowane zasilić przewodami YDYp3x1,5mm 2 o U D =450/750V przewody układać pod tynkiem z najbliższej rozdzielni elektrycznej piętrowej. W rozdzielni dobudować wyłączniki różnicowo prądowe typu P312 B10A/30mA szt OCHRONA PRZEPIĘCIOWA Istniejąca. 8. OCHRONA OD PORAŻEŃ ELEKTRYCZNYCH W instalacjach elektrycznych projektowanych zastosowano system TN-S. Jako dodatkową ochronę od porażeń prądem elektrycznym zastosowano samoczynne szybkie wyłączenie zasilania. Stosować postanowienia problematyki przeciwporażeniowej wg Rozporządzenia MP- 473 Dz. U. Nr 81 / 90 oraz normy PN- IEC Autor projektu: mgr inż. Tadeusz Kmieć Upr. Nr A/PB/8300/208/84

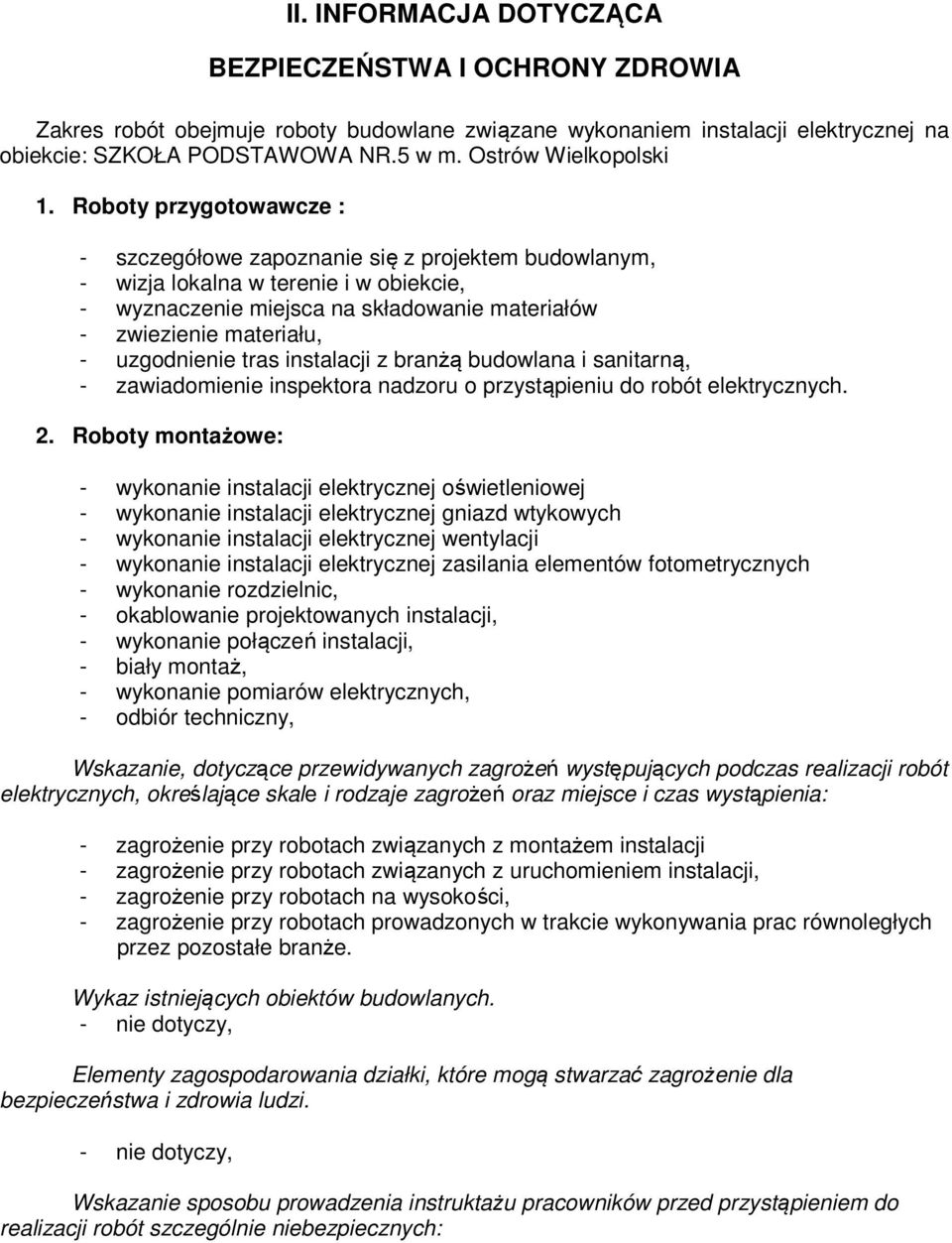

4 II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Zakres robót obejmuje roboty budowlane związane wykonaniem instalacji elektrycznej na obiekcie: SZKOŁA PODSTAWOWA NR.5 w m. Ostrów Wielkopolski 1. Roboty przygotowawcze : - szczegółowe zapoznanie się z projektem budowlanym, - wizja lokalna w terenie i w obiekcie, - wyznaczenie miejsca na składowanie materiałów - zwiezienie materiału, - uzgodnienie tras instalacji z branżą budowlana i sanitarną, - zawiadomienie inspektora nadzoru o przystąpieniu do robót elektrycznych. 2. Roboty montażowe: - wykonanie instalacji elektrycznej oświetleniowej - wykonanie instalacji elektrycznej gniazd wtykowych - wykonanie instalacji elektrycznej wentylacji - wykonanie instalacji elektrycznej zasilania elementów fotometrycznych - wykonanie rozdzielnic, - okablowanie projektowanych instalacji, - wykonanie połączeń instalacji, - biały montaż, - wykonanie pomiarów elektrycznych, - odbiór techniczny, Wskazanie, dotyczące przewidywanych zagrożeń występujących podczas realizacji robót elektrycznych, określające skale i rodzaje zagrożeń oraz miejsce i czas wystąpienia: - zagrożenie przy robotach związanych z montażem instalacji - zagrożenie przy robotach związanych z uruchomieniem instalacji, - zagrożenie przy robotach na wysokości, - zagrożenie przy robotach prowadzonych w trakcie wykonywania prac równoległych przez pozostałe branże. Wykaz istniejących obiektów budowlanych. - nie dotyczy, Elementy zagospodarowania działki, które mogą stwarzać zagrożenie dla bezpieczeństwa i zdrowia ludzi. - nie dotyczy, Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych:

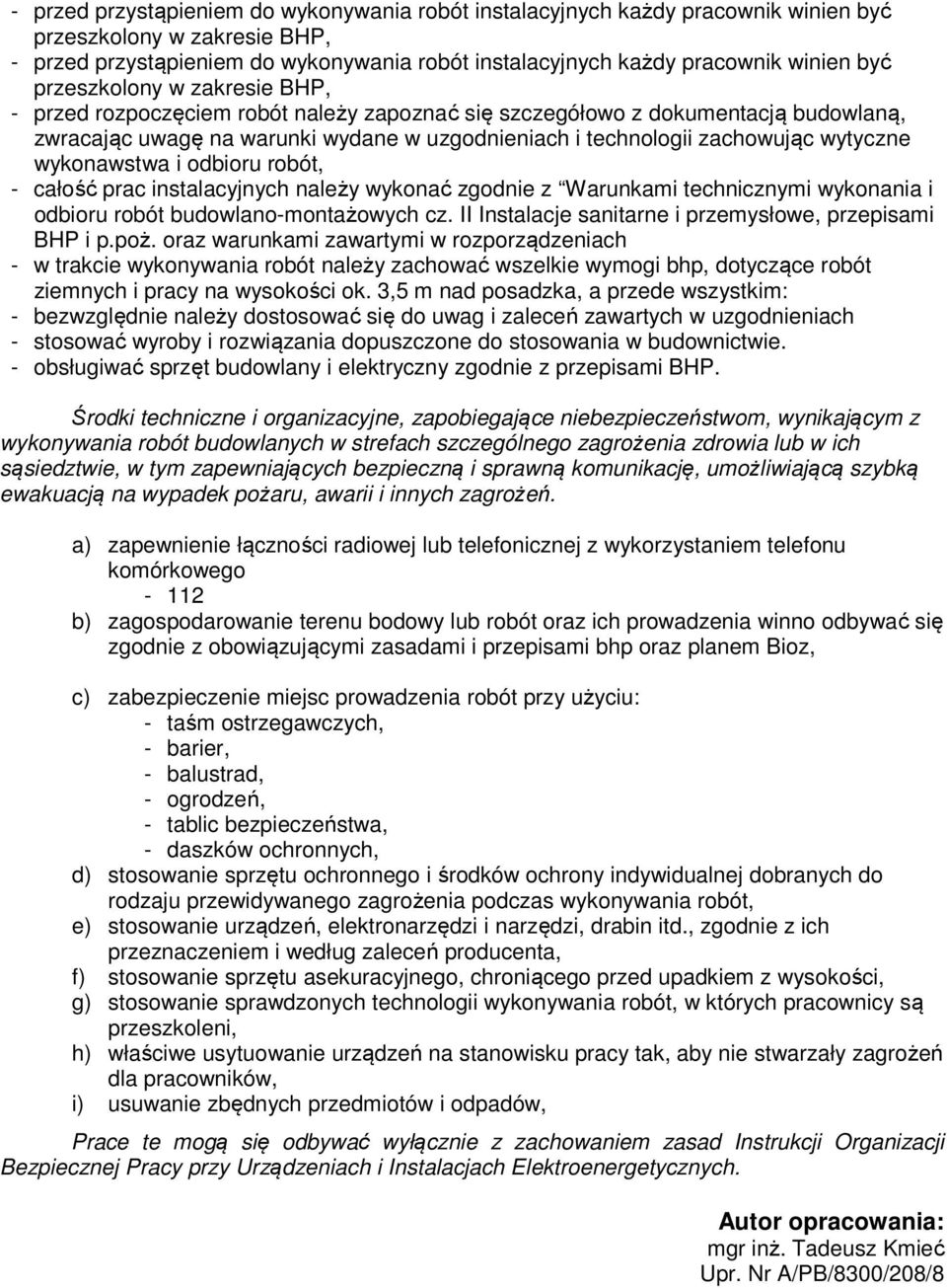

5 - przed przystąpieniem do wykonywania robót instalacyjnych każdy pracownik winien być przeszkolony w zakresie BHP, - przed przystąpieniem do wykonywania robót instalacyjnych każdy pracownik winien być przeszkolony w zakresie BHP, - przed rozpoczęciem robót należy zapoznać się szczegółowo z dokumentacją budowlaną, zwracając uwagę na warunki wydane w uzgodnieniach i technologii zachowując wytyczne wykonawstwa i odbioru robót, - całość prac instalacyjnych należy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych cz. II Instalacje sanitarne i przemysłowe, przepisami BHP i p.poż. oraz warunkami zawartymi w rozporządzeniach - w trakcie wykonywania robót należy zachować wszelkie wymogi bhp, dotyczące robót ziemnych i pracy na wysokości ok. 3,5 m nad posadzka, a przede wszystkim: - bezwzględnie należy dostosować się do uwag i zaleceń zawartych w uzgodnieniach - stosować wyroby i rozwiązania dopuszczone do stosowania w budownictwie. - obsługiwać sprzęt budowlany i elektryczny zgodnie z przepisami BHP. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom, wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuacją na wypadek pożaru, awarii i innych zagrożeń. a) zapewnienie łączności radiowej lub telefonicznej z wykorzystaniem telefonu komórkowego b) zagospodarowanie terenu bodowy lub robót oraz ich prowadzenia winno odbywać się zgodnie z obowiązującymi zasadami i przepisami bhp oraz planem Bioz, c) zabezpieczenie miejsc prowadzenia robót przy użyciu: - taśm ostrzegawczych, - barier, - balustrad, - ogrodzeń, - tablic bezpieczeństwa, - daszków ochronnych, d) stosowanie sprzętu ochronnego i środków ochrony indywidualnej dobranych do rodzaju przewidywanego zagrożenia podczas wykonywania robót, e) stosowanie urządzeń, elektronarzędzi i narzędzi, drabin itd., zgodnie z ich przeznaczeniem i według zaleceń producenta, f) stosowanie sprzętu asekuracyjnego, chroniącego przed upadkiem z wysokości, g) stosowanie sprawdzonych technologii wykonywania robót, w których pracownicy są przeszkoleni, h) właściwe usytuowanie urządzeń na stanowisku pracy tak, aby nie stwarzały zagrożeń dla pracowników, i) usuwanie zbędnych przedmiotów i odpadów, Prace te mogą się odbywać wyłącznie z zachowaniem zasad Instrukcji Organizacji Bezpiecznej Pracy przy Urządzeniach i Instalacjach Elektroenergetycznych. Autor opracowania: mgr inż. Tadeusz Kmieć Upr. Nr A/PB/8300/208/8

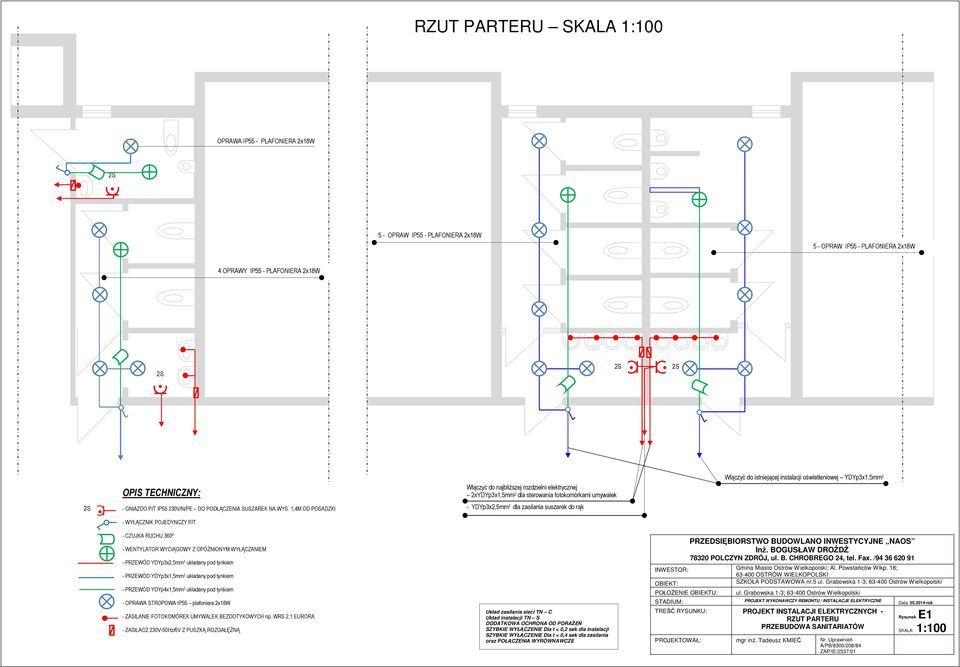

6 RZUT PARTERU SKALA 1:100 OPRAWA IP55 - PLAFONIERA 2x18W 5 - OPRAW IP55 - PLAFONIERA 2x18W 5 - OPRAW IP55 - PLAFONIERA 2x18W 4 OPRAWY IP55 - PLAFONIERA 2x18W OPIS TECHNICZNY: - GNIAZDO P/T IP55 230V/N/PE DO PODŁĄCZENIA SUSZAREK NA WYS. 1,4M OD POSADZKI - WYŁĄCZNIK POJEDYNCZY P/T - CZUJKA RUCHU WENTYLATOR WYCIĄGOWY Z OPÓŹNIONYM WYŁĄCZANIEM - PRZEWÓD YDYp3x2,5mm 2 układany pod tynkiem - PRZEWÓD YDYp3x1,5mm 2 układany pod tynkiem - PRZEWÓD YDYp4x1,5mm 2 układany pod tynkiem - OPRAWA STROPOWA IP55 plafoniera 2x18W - ZASILANIE FOTOKOMÓREK UMYWALEK BEZDOTYKOWYCH np. WRS 2.1 EURORA - ZASILACZ 230V-50Hz/6V Z PUSZKĄ ROZGAŁĘŹNĄ Włączyć do najbliższej rozdzielni elektrycznej 2xYDYp3x1,5mm 2 dla sterowania fotokomórkami umywalek - YDYp3x2,5mm 2 dla zasilania suszarek do rąk Układ zasilania sieci TN C Układ instalacji TN S DODATKOWA OCHRONA OD PORAŻEŃ SZYBKIE WYŁĄCZENIE Dla t < 0,2 sek dla instalacji SZYBKIE WYŁĄCZENIE Dla t < 0,4 sek dla zasilania oraz POŁĄCZENIA WYRÓWNAWCZE PRZEDSIĘBIORSTWO BUDOWLANO INWESTYCYJNE NAOS Inż. BOGUSŁAW DROŻDŻ POLCZYN ZDRÓJ, ul. B. CHROBREGO 24, tel. Fax. / INWESTOR: Gmina Miasto Ostrów Wielkopolski; Al. Powstańców Wlkp. 18; OSTRÓW WIELKOPOLSKI OBIEKT: SZKOŁA PODSTAWOWA nr.5 ul. Grabowska 1-3; Ostrów Wielkopolski POŁOŻENIE OBIEKTU: STADIUM: Włączyć do istniejącej instalacji oświetleniowej YDYp3x1,5mm 2 ul. Grabowska 1-3; Ostrów Wielkopolski PROJEKT WYKONAWCZY REMONTU / INSTALACJE ELEKTRYCZNE TREŚĆ RYSUNKU: PROJEKT INSTALACJI ELEKTRYCZNYCH - RZUT PARTERU PRZEBUDOWA SANITARIATÓW PROJEKTOWAŁ: mgr inż. Tadeusz KMIEĆ Nr. Uprawnień A/PB/8300/208/84 ZAP/IE/2537/01 Data: rok Rysunek E1 SKALA: 1:100

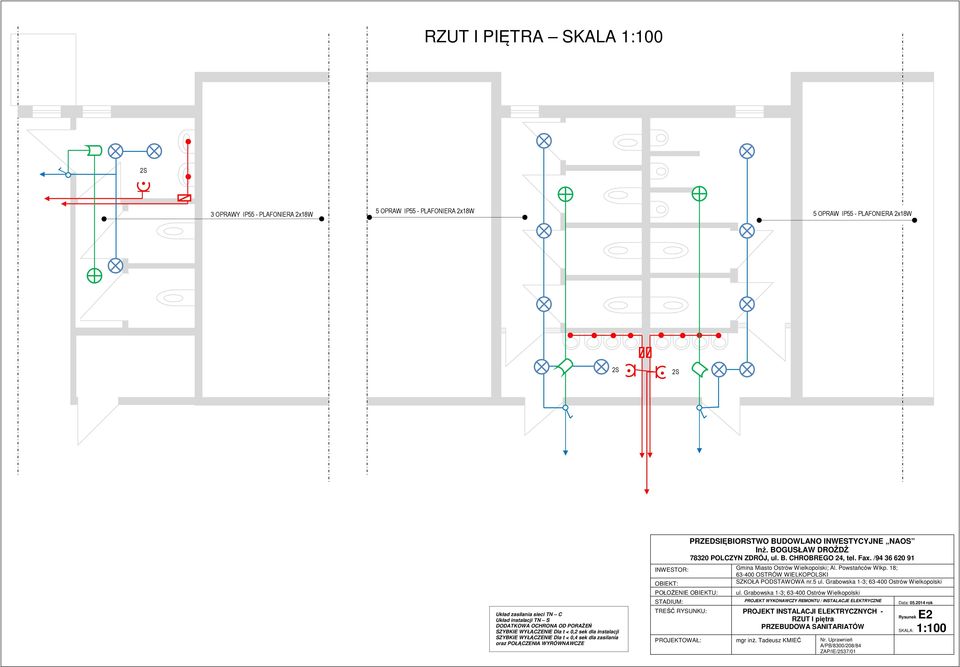

7 RZUT I PIĘTRA SKALA 1:100 3 OPRAWY IP55 - PLAFONIERA 2x18W 5 OPRAW IP55 - PLAFONIERA 2x18W 5 OPRAW IP55 - PLAFONIERA 2x18W Układ zasilania sieci TN C Układ instalacji TN S DODATKOWA OCHRONA OD PORAŻEŃ SZYBKIE WYŁĄCZENIE Dla t < 0,2 sek dla instalacji SZYBKIE WYŁĄCZENIE Dla t < 0,4 sek dla zasilania oraz POŁĄCZENIA WYRÓWNAWCZE PRZEDSIĘBIORSTWO BUDOWLANO INWESTYCYJNE NAOS Inż. BOGUSŁAW DROŻDŻ POLCZYN ZDRÓJ, ul. B. CHROBREGO 24, tel. Fax. / INWESTOR: Gmina Miasto Ostrów Wielkopolski; Al. Powstańców Wlkp. 18; OSTRÓW WIELKOPOLSKI OBIEKT: SZKOŁA PODSTAWOWA nr.5 ul. Grabowska 1-3; Ostrów Wielkopolski POŁOŻENIE OBIEKTU: STADIUM: ul. Grabowska 1-3; Ostrów Wielkopolski PROJEKT WYKONAWCZY REMONTU / INSTALACJE ELEKTRYCZNE TREŚĆ RYSUNKU: PROJEKT INSTALACJI ELEKTRYCZNYCH - RZUT I piętra PRZEBUDOWA SANITARIATÓW PROJEKTOWAŁ: mgr inż. Tadeusz KMIEĆ Nr. Uprawnień A/PB/8300/208/84 ZAP/IE/2537/01 Data: rok Rysunek E2 SKALA: 1:100

8 RZUT II PIĘTRA SKALA 1:100 5 OPRAW IP55 - PLAFONIERA 2x18W 5 OPRAW IP55 - PLAFONIERA 2x18W Układ zasilania sieci TN C Układ instalacji TN S DODATKOWA OCHRONA OD PORAŻEŃ SZYBKIE WYŁĄCZENIE Dla t < 0,2 sek dla instalacji SZYBKIE WYŁĄCZENIE Dla t < 0,4 sek dla zasilania oraz POŁĄCZENIA WYRÓWNAWCZE PRZEDSIĘBIORSTWO BUDOWLANO INWESTYCYJNE NAOS Inż. BOGUSŁAW DROŻDŻ POLCZYN ZDRÓJ, ul. B. CHROBREGO 24, tel. Fax. / INWESTOR: Gmina Miasto Ostrów Wielkopolski; Al. Powstańców Wlkp. 18; OSTRÓW WIELKOPOLSKI OBIEKT: SZKOŁA PODSTAWOWA nr.5 ul. Grabowska 1-3; Ostrów Wielkopolski POŁOŻENIE OBIEKTU: STADIUM: ul. Grabowska 1-3; Ostrów Wielkopolski PROJEKT WYKONAWCZY REMONTU / INSTALACJE ELEKTRYCZNE TREŚĆ RYSUNKU: PROJEKT INSTALACJI ELEKTRYCZNYCH - RZUT II piętra PRZEBUDOWA SANITARIATÓW PROJEKTOWAŁ: mgr inż. Tadeusz KMIEĆ Nr. Uprawnień A/PB/8300/208/84 ZAP/IE/2537/01 Data: rok Rysunek E3 SKALA: 1:100

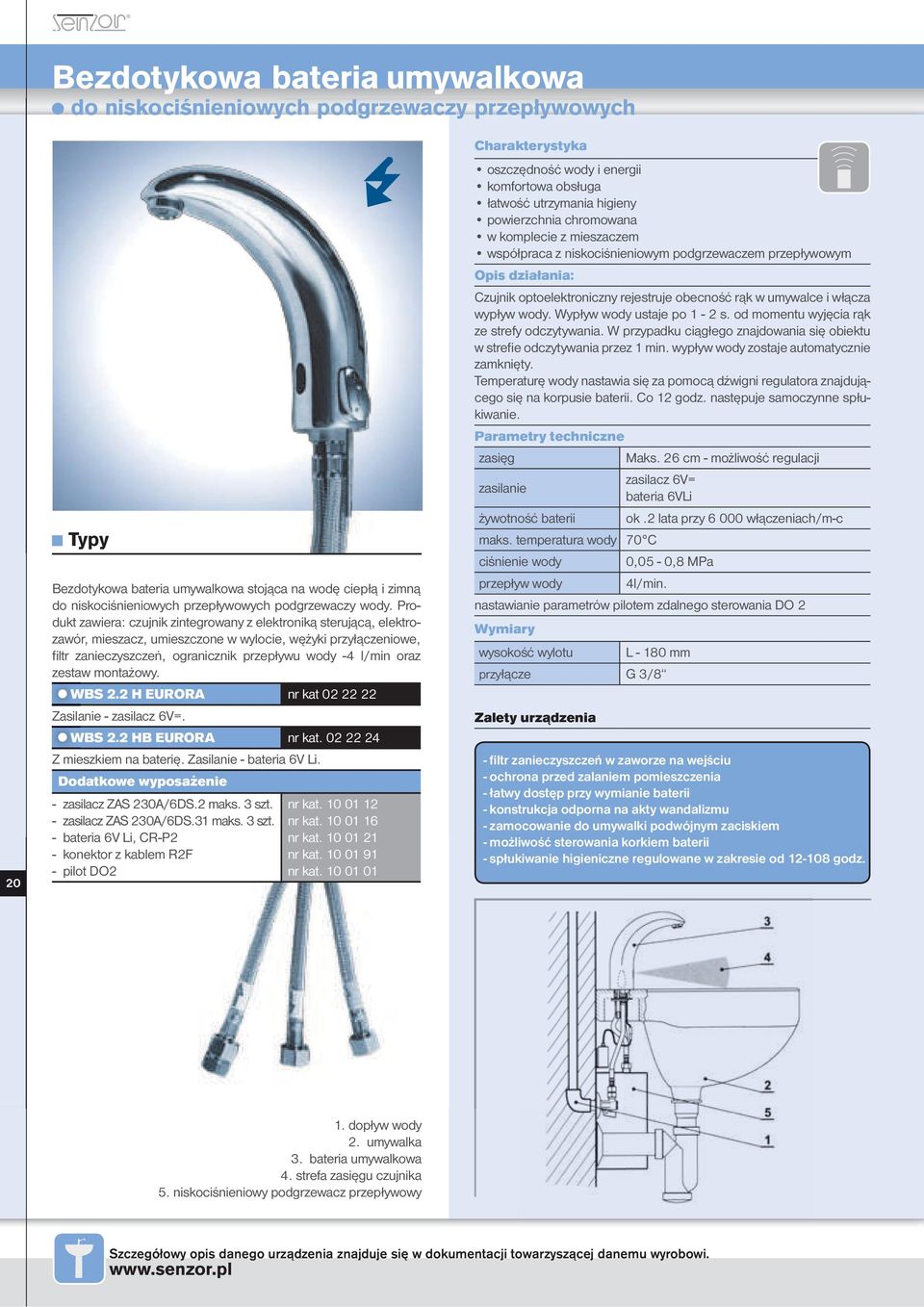

9 Bezdotykowa bateria umywalkowa do niskociśnieniowych podgrzewaczy przepływowych 20 Typy Bezdotykowa bateria umywalkowa stojąca na wodę ciepłą i zimną do niskociśnieniowych przepływowych podgrzewaczy wody. Produkt zawiera: czujnik zintegrowany z elektroniką sterującą, elektrozawór, mieszacz, umieszczone w wylocie, wężyki przyłączeniowe, filtr zanieczyszczeń, ogranicznik przepływu wody -4 l/min oraz zestaw montażowy. nr kat Zasilanie - zasilacz 6V=. nr kat Z mieszkiem na baterię. Zasilanie - bateria 6V Li. - zasilacz ZAS 230A/6DS.2 maks. 3 szt. - zasilacz ZAS 230A/6DS.31 maks. 3 szt. - bateria 6V Li, CR-P2 - konektor z kablem R2F - pilot DO2 nr kat nr kat nr kat nr kat nr kat Czujnik optoelektroniczny rejestruje obecność rąk w umywalce i włącza wypływ wody. Wypływ wody ustaje po 1-2 s. od momentu wyjęcia rąk ze strefy odczytywania. W przypadku ciągłego znajdowania się obiektu w strefie odczytywania przez 1 min. wypływ wody zostaje automatycznie zamknięty. Temperaturę wody nastawia się za pomocą dźwigni regulatora znajdującego się na korpusie baterii. Co 12 godz. następuje samoczynne spłukiwanie. zasięg zasilanie żywotność baterii maks. temperatura wody 70 C ciśnienie wody przepływ wody Maks. 26 cm - możliwość regulacji zasilacz 6V= bateria 6VLi ok.2 lata przy włączeniach/m-c 0,05-0,8 MPa 4l/min. nastawianie parametrów pilotem zdalnego sterowania DO 2 wysokość wylotu L mm przyłącze G 3/8 - filtr zanieczyszczeń w zaworze na wejściu - ochrona przed zalaniem pomieszczenia - łatwy dostęp przy wymianie baterii - konstrukcja odporna na akty wandalizmu - zamocowanie do umywalki podwójnym zaciskiem - możliwość sterowania korkiem baterii - spłukiwanie higieniczne regulowane w zakresie od godz. 1. dopływ wody 2. umywalka 3. bateria umywalkowa 4. strefa zasięgu czujnika 5. niskociśnieniowy podgrzewacz przepływowy Szczegółowy opis danego urządzenia znajduje się w dokumentacji towarzyszącej danemu wyrobowi. 20

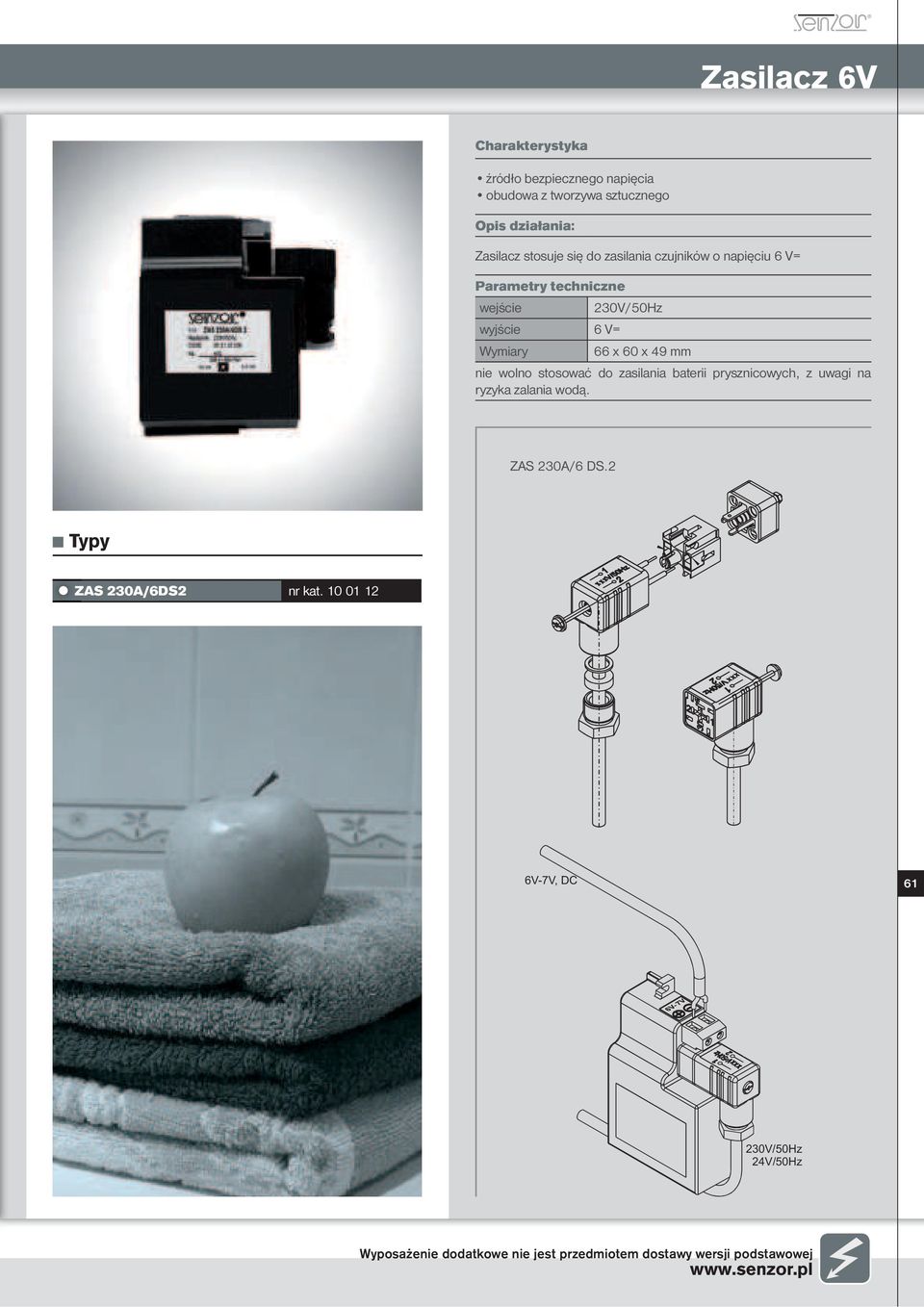

10 Zasilacz 6V źródło bezpiecznego napięcia obudowa z tworzywa sztucznego Zasilacz stosuje się do zasilania czujników o napięciu 6 V= wejście wyjście 6 V= Wymiary 230V/50Hz 66 x 60 x 49 mm nie wolno stosować do zasilania baterii prysznicowych, z uwagi na ryzyka zalania wodą. ZAS 230A/6 DS.2 Typy nr kat V-7V, DC V/50Hz 24V/50Hz Wyposażenie dodatkowe nie jest przedmiotem dostawy wersji podstawowej 61
