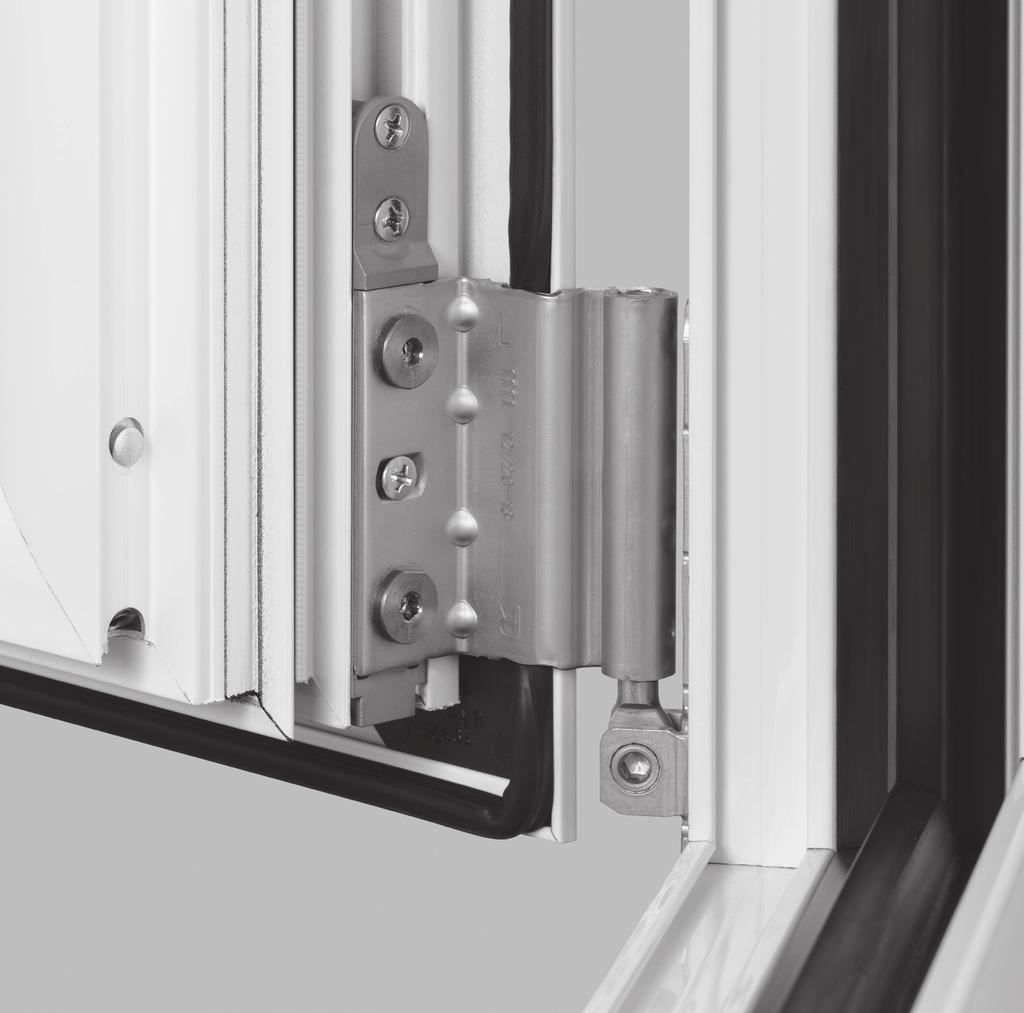

1 Technologia okien i drzwi Roto NT Najbardziej rozpowszechniony na świecie system okuć rozwierno-uchylnych do okien i drzwi balkonowych Instrukcja montażu do profili aluminiowych z rowkiem okuciowym 16 mm

2 Wyłączenie odpowiedzialności Wszystkie informacje zawarte w niniejszym katalogu zostały opracowane i sprawdzone z należytą starannością. Postęp techniczny, zmieniające się prawodawstwo jak również - nie bez znaczenia - czynnik czasu prowadzą nieuchronnie do zmian. Z tego powodu zrozumiałe jest, że nie możemy w sposób nieograniczony gwarantować kompletności i aktualności zgromadzonych w tej instrukcji informacji. Wszelkie prawa, a w szczególności prawo do powielania i kolportażu, zastrzeżone. Stopka redakcyjna Copyright: Listopad 2011 Roto Frank AG Wilhelm-Frank-Platz 1 D Leinfelden-Echterdingen tel.: faks: info@roto-frank.com

3 Spis treści Informacje ogólne Informacje wstępne... 5 Odpowiedzialność produktowa... 6 Wskazówki ogólne Diagram stosowania Zestawienia okuć Okucierozwierno-uchylne, zabezpieczenie podstawowe Okucie rozwierno-uchylne RC1 (DIN V ENV ) Okucie rozwierne, zabezpieczenie podstawowe Okucie uchylne Okucie rozwierne/rozwierno-uchylne, zabezpieczenie podstawowe.. 22 Okucie rozwierno-uchylne RC1 (DIN V ENV ) Możliwości łączenia zasuwnicy środkowej / z zasuwnicą RU Elementy zależne od profilu Montaż i obsługa Przekrój przez profil skrzydła, rozstaw otworów pod klamkę/montaż klamki Ościeżnica Wymiary otworów...31 Skrzydło Przycinarka / montaż elementów okucia...32 Montaż ramienia rozwórki/ogranicznika uchyłu/stabilizatora uchyłu...33 Skrzydło Montaż zawiasu dolnego dowrębowego...34 Regulacja siły docisku / prześwit na zawias...35 Ościeżnica, montaż elementów okucia Szablony Ogranicznik rozwarcia Skrzydło Zakładanie i zdejmowanie skrzydła...47 Regulacja rolek ryglujących...48 Regulacja wspornika rozwórki / zawiasu dolnego...49 Funkcje dodatkowe Konserwacja i obsługa...50 Bezpieczeństwo Bezpieczeństwo Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

4 4. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

5 Informacje wstępne Powłoka RotoSil Nano powłoka o szlachetnym wyglądzie matowego srebra. Niepowtarzalna optyka w jednolitym kolorze srebra. Optymalna ochrona dzięki cynkowaniu, chromianowaniu i dodatkowemu lakierowaniu. Zwiększona ochrona okuć przed korozją. Koncepcja bezpieczeństwa Roto NT Roto NT standardowo wyposażone jest w podstawowe zabezpieczenie antywyważeniowe w dolnej części skrzydła. Najwyższą skuteczność przeciwwłamaniową zestawienia wzorcowe uzyskują w oknach zabezpieczonych zgodnie z DIN V ENV Norma ta obejmuje kompleksowe badanie wszystkich elementów okna. Koncepcja zaczepów Roto NT Punkty mocowania wszystkich zaczepów w systemie okuć Roto NT nakładają się na siebie. Koncepcja ta daje możliwość wstępnego wyposażenia skrzydła w antywyważeniowe rolki ryglujące i ewentualnie późniejszego uzupełnienia ościeżnicy o zaczepy antywyważeniowe (z cynku lub stali). Istnieje możliwość dowolnej kombinacji wszystkich typów rolek ryglujących ze wszystkimi typami zaczepów. Trzy typy rolek ryglujących System okuć Roto NT oferuje trzy różne typy rolek ryglujących, dających różne możliwości zastosowania i regulacji. Dokładne wartości regulacji znajdują się w niniejszej instrukcji. Rolki ryglujące E czop z regulacją docisku skrzydła Rolki ryglujące P grzybek antywyważeniowy z regulacją docisku skrzydła Rolki ryglujące V grzybkowa, antywyważeniowa rolka ryglująca z regulacją w pionie i docisku skrzydła Osłonki Na życzenie klienta do wszystkich widocznych części zawiasu oferujemy osłonki z bogatej oferty Roto. W palecie znajduje się wiele wariantów kolorystycznych. Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

6 Odpowiedzialność produktowa Okucia rozwierno-uchylne do okien i drzwi balkonowych Zgodnie z zobowiązaniami zawartymi w Ustawie o ogólnym bezpieczeństwie produktów dot. odpowiedzialności producenta za swoje produkty ( 4 Ustawy o ogólnym bezpieczeństwie produktów) należy stosować się do następujących zaleceń odnośnie okuć rozwiernych i rozwierno-uchylnych do skrzydeł okiennych i drzwi balkonowych. Nieprzestrzeganie zaleceń zwalnia producenta z jego zobowiązań. 1. Informacja o produkcie i zastosowanie zgodne z przeznaczeniem 1.1 Okucia rozwierne i rozwierno-uchylne Definicja: Okucia rozwierne i rozwierno-uchylne w rozumieniu tej definicji to obsługiwane jedną klamką rozwierne i rozwierno-uchylne okucia do okien i drzwi balkonowych, stosowanych w budownictwie. Służą one do przemieszczania skrzydeł okiennych i drzwi balkonowych przy pomocy jednej klamki do pozycji poziomego obrotu lub pozycji uchylnej, ograniczonej nożycami rozwórki. Zastosowanie: Okucia rozwierne i rozwierno- -uchylne znajdują zastosowanie w pionowo wbudowanych oknach i skrzydłach drzwi balkonowych z drewna, PVC, aluminium lub stali oraz odpowiedniej kombinacji tych materiałów. Używane okucia rozwierne i rozwierno- -uchylne w rozumieniu tej definicji zamykają okna i skrzydła drzwi balkonowych oraz przemieszczają je do odpowiednich pozycji wietrzenia. Podczas zamykania skrzydła i ryglowania należy z reguły pokonać opór uszczelki. 1.2 Użycie niezgodne z przeznaczeniem wyłączenie odpowiedzialności Wszystkie zastosowania odbiegające od 1.1 traktuje się jako użycie sprzeczne z przeznaczeniem i skutkują wyłączeniem odpowiedzialności. 1.3 Wskazówki dotyczące ograniczeń zastosowania Otwarte skrzydła okien i drzwi balkonowych, jak również okna i drzwi balkonowe w pozycji nie zaryglowanej lub uchylnej pełnią jedynie funkcję osłaniającą i nie spełniają wymogów dotyczących szczelności szczelinowej, ochrony przed zacinającym deszczem, dźwiękoszczelności, izolacyjności cieplnej i odporności antywyważeniowej. Przy wietrze i przeciągu skrzydła drzwi balkonowych i okien muszą być zamknięte i zaryglowane. Wiatr i przeciąg w rozumieniu tej definicji ma miejsce, gdy skrzydła okien lub drzwi balkonowych znajdujące się w jednej z pozycji otwarcia przemieszczają się lub zamykają w sposób niekontrolowany pod wpływem ciśnienia lub ruchu powietrza. Zablokowanie skrzydeł w pozycji otwarcia możliwe jest tylko przy zastosowaniu dodatkowych okuć pozycjonujących. 1.4 Konieczność specjalnych uzgodnień w przypadku rozszerzonych wymogów Okna i drzwi balkonowe: antywyważeniowe, odporne na wilgoć oraz przeznaczone do środowiska z substancjami agresywnymi lub obecnymi w powietrzu czynnikami przyśpieszającymi korozję, wymagają stosowania okuć specjalnych. Odporność na napór wiatru w pozycji zamkniętej i zaryglowanej zależna jest od konstrukcji okien i drzwi balkonowych. Jeśli wymagana jest odporność na napór wiatru (np. zgodnie z normą EN w szczególności badanie nacisku p3), konieczne jest w odniesieniu do danej konstrukcji i materiału okna uzgodnienie i wprowadzenie odpowiedniego zestawu okuć. Zasadniczo zdefiniowane w 1.1 okucia spełniają wymogi mieszkań bez barier (np. zgodnie z normą DIN 18025). W tym przypadku konieczne są jednakże odpowiednie zestawy okuć i specjalny sposób montażu okien i drzwi balkonowych. 2. Użycie niezgodne z przeznaczeniem Użycie nieprawidłowe czyli użycie produktu niezgodnie z przeznaczeniem okuć do drzwi balkonowych i okien, opisanych w 1.1 lub 1.2 ma miejsce przede wszystkim, jeśli w obszar działania okna między ościeżnicę i skrzydło wprowadzone zostaną przeszkody, blokujące jego użycie zgodne z przeznaczeniem, jeśli na okna lub skrzydła drzwi balkonowych działają dodatkowe obciążenia (np. dzieci huśtające się na skrzydle okna lub drzwi balkonowych), jeśli okna lub skrzydła drzwi balkonowych dociskane są do ościeża sprzecznie z przeznaczeniem lub w sposób niekontrolowany (np. siłą wiatru) tak, że okucia, materiał ościeżnicy lub inne elementy okna lub skrzydeł drzwi balkonowych ulegają uszkodzeniu lub zniszczeniu, względnie dochodzi do uszkodzeń jako następstwo takiego działania, jeśli podczas zamykania okien lub drzwi balkonowych dojdzie do włożenia ręki pomiędzy ościeżnicę i skrzydło lub jeśli w tym obszarze znajdzie się osoba lub jej część ciała (niebezpieczeństwo zranienia). 3. Odpowiedzialność / wyłączenie odpowiedzialności Okucie jako całość może składać się jedynie z elementów systemu Roto. Stosowanie niedopuszczonych przez Roto Frank AG zestawień okuć lub nieprawidłowo przeprowadzony ich montaż albo użycie nieoryginalnych lub nie zatwierdzonych przez Roto elementów wyposażenia systemu skutkuje wyłączeniem odpowiedzialności. Odnośnie prawidłowego mocowania okuć należy przestrzegać wytycznych związku Gütegemeinschaft Schlösser und Beschläge e.v. "Mocowanie nośnych elementów okuć rozwiernych i rozwierno-uchylnych". Przy stosowaniu profili z PVC lub z metali lekkich należy przestrzegać wytycznych producentów profili lub dostawców systemów. Producent okien jest generalnie odpowiedzialny za dotrzymanie obowiązujących parametrów systemowych (np. szczeliny uszczelkowej). Należy je poddawać regularnej kontroli, zwłaszcza przy pierwszym zastosowaniu nowych elementów okucia, w ramach procesu produkcyjnego aż po zamontowanie okna w budynku. Elementy okuć z założenia umożliwiają regulację w celu spełnienia parametrów 6. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

7 systemowych, o ile okucia mają na nie wpływ. Jeżeli rozbieżność od tych parametrów, która prowadzi do usterki, stwierdzona zostanie dopiero po zamontowaniu okna w budynku, powstałe dodatkowe koszty nie stanowią przedmiotu roszczenia. 4. Zakresy stosowania wskazania użytkowe producenta 4.1 Maksymalna masa skrzydeł Nie może dojść do przekroczenia podanej poniżej maksymalnej masy skrzydła dla poszczególnych rozwiązań technicznych okuć. Maksymalna masa skrzydła ustalana jest na podstawie elementu o najmniejszej dopuszczalnej nośności. Należy przestrzegać diagramów stosowania i wskazówek dot. przyporządkowania elementów. (patrz rozdział "Diagramy/przekroje") 4.2 Wymiary skrzydeł Diagramy z zakresami stosowania w dokumentacji dla projektantów, w katalogach produktowych lub w instrukcjach montażu przedstawiają związki między dopuszczalną szerokością i wysokością skrzydła na wrębie w zależności od ciężaru lub całkowitej grubości szyb. Powstałe na tej podstawie i podane wymiary skrzydeł na wrębie i formaty skrzydeł (wysokość lub wymiar poprzeczny), jak również maksymalna masa skrzydeł nie mogą być przekroczone. 4.3 Dobór elementów okucia Obowiązują wytyczne producenta, dotyczące właściwego doboru okuć (np. zastosowania dodatkowych rozwórek nożycowych, kompletowania okuć do okien i drzwi balkonowych antywyważeniowych itd.). 5. Konserwacja produktu Istotne z punktu widzenia bezpieczeństwa elementy okucia należy przynajmniej raz w roku kontrolować pod względem stabilności mocowania i zużycia. W razie potrzeby należy dokręcić wkręty mocujące lub wymienić poszczególne elementy. Ponadto przynajmniej raz w roku należy przeprowadzić następujące prace konserwacyjne: smarowanie wszystkich elementów ruchomych i miejsc ryglowania okuć oraz sprawdzanie ich działania, dozwolone jest stosowanie tylko takich środków czyszczących i konserwujących, które w żaden sposób nie pogarszają ochrony antykorozyjnej okuć. Regulacja elementów okucia zwłaszcza w obszarze wspornika zawiasu dolnego i ograniczników nożycowych, jak również wymiana elementów, a także zdejmowanie i zakładanie skrzydła muszą być wykonane przez wykwalifikowany serwis. Podczas konserwacji powierzchni okien i drzwi balkonowych np. podczas lakierowania lub lazurowania żadne elementy nie mogą zostać zamalowane oraz muszą być zabezpieczone przed ew. zanieczyszczeniami podczas tych prac. 5.1 Powłoka okuć Elektrolitycznie naniesiona powłoka cynkowa nie ulega uszkodzeniu w normalnych warunkach mieszkaniowych, jeśli na elementach okucia nie osadza się skroplina lub jeśli pojawia się ona sporadycznie i szybko wysycha. By powłoka okuć zachowywała swe właściwości przez długi czas i by uniknąć jej korodowania, należy stosować się do następujących zaleceń: okucia oraz wręby pod okucia muszą mieć zapewniony dostęp powietrza szczególnie w okresie montażu, tak by nie były narażone na bezpośrednie działanie wilgoci lub skropliny. Bezwzględnie konieczne jest zapewnienie, żeby nie dochodziło do trwałego skraplania się pary wodnej w przestrzeni między skrzydłem i ościeżnicą. nie dopuszczać do osadzania się na powierzchni okucia zanieczyszczeń pochodzących z materiałów budowlanych (pył z mat. budowlanych, gipsu, cementu itp.) Ewentualne zanieczyszczenia tynkiem, cementem itp.oczyścić należy wodą zanim dojdzie do ich stężenia. Agresywne opary (np. kwasu mrówkowego lub octowego, amoniaku, reakcji amin i amoniaku, aldehydów, fenoli, kwasów garbnikowych itp.) w reakcji z małą ilością skropliny mogą prowadzić do szybkiej korozji na elementach okucia. Z tego względu należy bezwzględnie unikać tego rodzaju oparów w obszarze okna. W przypadku okien i drzwi balkonowych z drewna dębowego lub innych rodzajów drewna o wysokim stężeniu kwasu (garbnikowego) należy przez odpowiednie zabezpieczenie powierzchni drewna przeciwdziałać emisji tych substancji. Okucia nie mogą wchodzić w bezpośredni kontakt z niezabezpieczoną powierzchnią drewna. Ponadto nie należy stosować uszczelnień zawierających substancje kwasowe lub octowe albo ze składnikami wymienionymi powyżej, ponieważ zarówno bezpośredni kontakt z uszczelką jak i jej opary mogą spowodować korozję powierzchni okucia. okucia mogą być czyszczone tylko łagodnymi, rozcieńczonymi środkami o neutralnym ph. W żadnym wypadku nie jest dozwolone stosowanie środków agresywnych z zawartością kwasów lub polerujących w połączeniu ze składnikami wymienionymi w poprzednich punktach. Do montażu elementów okucia stosować można generalnie tylko wkręty cynkowane galwanicznie i pasywowane. W żadnym wypadku nie dopuszcza się stosowania wkrętów ze stali szlachetnej, gdyż sprzyjają one korozji elementów o powłokach cynkowych. Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

8 Odpowiedzialność produktowa 6. Materiały informacyjne i instrukcje W celu dopełnienia obowiązku informacji i instrukcji, które przekazywać należy przez każdego pośrednika handlowego i producenta okien aż do finalnego nabywcy, jak również w celu przeprowadzenia prac konserwacyjnych dostępna jest następująca dokumentacja: Materiały dla projektantów Katalogi produktowe Instrukcje montażu Instrukcje konserwacji i obsługi występujące w dalszej części katalogu pod łączną nazwą "dokumentacja produktowa". Dla zapewnienia danej funkcji okien i drzwi balkonowych: projektanci zobowiązani są do zamówienia u producenta "dokumentacji produktowej" i przestrzegania ich, placówki handlowe obowiązane są do przestrzegania instrukcji i informacji o produkcie i zamówienia u producenta w szczególności instrukcji montażu, rysunków warsztatowych, instrukcji konserwacji i obsługi oraz do przekazania ich producentom okien, producenci okien są zobowiązani do przestrzegania "dokumentacji produktowej", a szczególnie do przekazania inwestorom i użytkownikom instrukcji konserwacji i użytkowania. 7. Zastosowanie pokrewnych wariantów okuć Dostępne w obrębie poszczególnych systemów okuć warianty, np. okucia do skrzydeł uchylnych i odchylnych lub takie, które zamiast lub dodatkowo do funkcji uchylnej pozwalają na ustawienie skrzydła w pozycji wentylacyjnej, w której skrzydło odsunięte jest równolegle od ościeżnicy na określoną szczelinę należy zależnie od występujących cech odpowiednio do powyższych wytycznych traktować pod względem: informacji o produkcie i zastosowania zgodnego z przeznaczeniem, nieprawidłowego użycia, zakresu stosowania, jego konserwacji i dozoru technicznego, materiałów informacyjnych i instrukcji. 8. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

9 Wytyczna Instytutu Jakości Zamków i Okuć (Gütegemeinschaft Schlösser und Beschläge e.v.) Informacje na temat właściwego stosowania i konserwacji okuć do okien i drzwi balkonowych znajdziesz w aktualnych wytycznych Stowarzyszenia Zamków i Okuć. VHBH Okucia do okien i drzwi balkonowych. Wytyczne / Wskazówki dot. produktu i gwarancji VHBE Okucia do okien i drzwi balkonowych. Wytyczne / Wskazówki dla użytkowników TBDK Mocowanie nośnych elementów okuć rozwiernych i rozwierno- -uchylnych z definicjami okuć rozwiernych i rozwierno-uchylnych oraz możliwymi sytuacjami montażu Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

10 10. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

11 Wskazówki ogólne Strona zawiasowa NT Alu 12 mm luz wrębowy 18 / 20 mm Szerokość przylgi 9 / 13 mm Oś okucia Bezpieczeństwo funkcjonowania okuć Przepisy gwarancyjne Dla zapewnienia stałej niezawodności funkcjonowania okuć należy przestrzegać: 1. Fachowego i prawidłowego montażu elementów okucia zgodnie z poniższą instrukcją. 2. Fachowego i prawidłowego montażu elementów w oknie. 3. Producent okien jest zobowiązany do przekazania użytkownikowi okna instrukcji obsługi i konserwacji lub warunków gwarancji 4. Całe okucie może się składać wyłącznie z oryginalnych elementów systemu Roto. Użycie elementów spoza systemu wyklucza dochodzenie wszelkich roszczeń gwarancyjnych. Do montażu elementów okucia w profilach aluminiowych z osią okucia 16 mm Roto zaleca stosowania wkrętów do mocowania okien ze stali nierdzewnej. W przypadku stosowania innych wkrętów może pojawić się korozja kontaktowa. Do okien antywyważeniowych zaleca się stosowanie wkrętów częściowo gwintowanych (z trzonem walcowym). Producent okien jest zobowiązany do wystarczająco stabilnego mocowania elementów okucia, w razie konieczności należy odwołać się do producenta wkrętów. Przy mocowaniu ważnych z punktu widzenia bezpieczeństwa, nośnych elementów okucia jak wspornik rozwórki i wspornik zawiasu dolnego siła wyrywająca prostopadła do powierzchni skrzydła musi osiągnąć wartości zgodnie z poniższą tabelą (siła rozciągająca w zależności od masy skrzydła zgodnie z wytycznymi dot. mocowania nośnych el. okuć TBDK). Masa skrzydła w kg Siła rozciągająca w N Podane wartości odnoszą się do wspornika rozwórki. Obowiązują one również dla wspornika zawiasu dolnego, jeśli mocowanie zostanie przeprowadzone tak, jak w przypadku wspornika rozwórki. Jeśli wymagane są okna rozwierno-uchylne wg normy DIN VOB część C Konstrukcje metalowe, należy zamontować w oknach blokadę błędnego położenia klamki. Nie stosować uszczelnień zawierających kwasy, ponieważ mogą powodować korozję okuć. Przy szkleniu okien należy przestrzegać wytycznych wypierania szyb do konkretnych typów okien. Wyłączenie odpowiedzialności Producent okuć nie odpowiada za wadliwe funkcjonowanie i usterki elementów okuć czy wyposażonych w nie okien lub drzwi balkonowych, jeśli wynikają one z niedostatecznych danych oferty przetargowej, nieprzestrzegania przepisów montażu czy diagramów ilustrujących zakres stosowania albo jeśli są narażone na nadmierne zanieczyszczenie. Gwarancja dotyczy tylko oryginalnych elementów okucia Roto. Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

12 Diagram stosowania Strona zawiasowa NT Alu okucie rozwierne/rozwierno-uchylne do okien prostokątnych Diagram stosowania Strona zawiasowa NT Alu Okucie rozwierne/rozwierno-uchylne do okien prostokątnych Zakres stosowania Szer. skrzydła na wrębie (FFB) mm Wys. skrzydła na wrębie (FFH mm Masa skrzydła... maks. 100 kg 1 mm / m 2 grubość szyby = 2,5 kg FFB mm 50 kg/m² 40 kg/m² 30 kg/m² FFB mm = Wymagana dodatkowa rozwórka nożycowa od FFB 1400 mm = Niedopuszczalny zakres stosowania 12. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

13 Diagram stosowania Strona zawiasowa NT Alu okucie uchylne do okien prostokątnych Diagram stosowania Strona zawiasowa NT Alu Okucie do skrzydeł uchylnych, prostokątnych Zakres stosowania Szer. skrzydła na wrębie (FFB) mm Wys. skrzydła na wrębie (FFH) mm Masa skrzydła...maks. 80 kg Uwaga: Zalecany montaż nożyc do mycia; konieczny w przypadku naświetli (zgodnie z RAL RG 607/12). Diagram dla nożyc do mycia patrz instrukcja montażu AB 544. Wysokość skrzydła na wrębie (FFH) w mm Szerokość skrzydła na wrębie (FFB) w mm mm / m 2 grubość szyby = 2,5 kg = W tym zakresie zamontować 2 ograniczniki uchylenia z boku = W tym zakresie zamontować 1 ogranicznik uchylenia z góry lub 2 ograniczniki uchylenia z boku = W tym zakresie zamontować 2 ograniczniki uchylenia na górze lub 2 ograniczniki uchylenia z boku = W tym zakresie zamontować dodatkowo nożyce do mycia = W tym zakresie zamontować dodatkowo nożyce do mycia i ogranicznik uchylenia na górze = Niedopuszczalny zakres stosowania Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

14 Okucie rozwierno-uchylne, zabezpieczenie podstawowe Wykaz artykułów Zakres stosowania Szer. skrzydła na wrębie (FFB) mm (1) Wys. skrzydła na wrębie (FFH) mm Masa skrzydła... maks. 100 kg 1 Zasuwnica RU antywyważ. ze stałym osadz. klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (3) (2) (4) E E E E E E E E Zasuwnica RU antywyważeniowa środk./zmienne osadzenie klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (3) (2) (4) (2) E E E E E Czop zatrzasku Narożnik nie zazn. 1 E Narożnik 1 P Zamknięcie narożne RU 1 P Narożnik specjalny nie zazn. 1 E (FFH < 360 mm) Narożnik specjalny 1 P (FFH < 360 mm) 7 Prowadnica rozwórki FFB/mm Artykuł/Długość Nr SAP / (5) / / / / (1) 500 / E Dodatkowa rozwórka nożycowa (od FFB 1400 mm) Ramię rozwórki K, system 12/18-9 FFB/mm Rozmiar Nr SAP (6) L P L P L P L P a Ramię rozwórki K, system 12/18-13 FFB/mm Rozmiar Nr SAP (6) L P L P L P L P b Ramię rozwórki K, system 12/20-9 FFB/mm Rozmiar Nr SAP (6) L P L P L P L P c Ramię rozwórki K, system 12/20-13 FFB/mm Rozmiar Nr SAP (6) L P L P L P L P Wspornik rozwórki K3/ Wspornik rozwórki K6/ a Sworzeń wspornika rozwórki Zamknięcie narożne po stronie zawiasów 1 P Zamknięcie środkowe wieloczęściowe poziome i pionowe FFB/mm FFH/mm Rozmiar Nr SAP E KU 1 E E NT Zawias dolny dowrębowy Alu 12/18-9 L P NT Zawias dolny dowrębowy Alu 12/18-13 L P NT Zawias dolny dowrębowy Alu 12/20-9 L P NT Zawias dolny dowrębowy Alu 12/20-13 L P Zawias dolny dowrębowy, el. nośny Wspornik zawiasu dolnego K3/ Wspornik zawiasu dolnego K6/ Blokada błędnego położenia klamki el. na skrzydle Elementy zależne od profilu: patrz tabela na stronach Blokada błędnego położenia klamki el. na ościeżnicy 18 poziomy uchylno-rozwierny Zatrzask 21 El. dystansowe pod ogranicznik uchylenia 14. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

15 Zestawienie elementów okucia a 9b 10 9c 10a Od wysokości skrzydła na wrębie FFH < 500mm należy ograniczyć szerokość uchyłu do 80 mm. od szerokości skrzydła na wrębie FFB 1400 mm konieczna jest dodatkowa rozwórka nożycowa bez blokady błędnego położenia klamki z narożnikiem specjalnym 6 (4) z narożnikiem 4 (5) dla FFB < 310mm należy usunąć zatrzask montażowy (6) maks. szerokość uchyłu 80 mm (1) 8 (2) (3) Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

16 Okucie rozwierno-uchylne RC1 (DIN V ENV ) zalecane do okien w klasie odporności na wyważenie RC1 Wykaz artykułów Zakres stosowania Szer. skrzydła na wrębie (FFB) mm Wys. skrzydła na wrębie (FFH) mm Masa skrzydła... maks. 100 kg 1 Zasuwnica RU antywyważ. ze stałym osadz. klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (2) (1) (3) E E E E E E E E Zasuwnica RU antywyważeniowa środk./zmienne osadzenie klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (2) (1) (3) (1) E E E E E Czop zatrzasku Narożnik 1 P Zamknięcie narożne RU 1 P Narożnik specjalny (FFH <360 mm) 1 P Prowadnica rozwórki FFB/mm Artykuł/Długość Nr SAP / (4) / / / / / E Ramię rozwórki K, system 12/18-9 FFB/mm Rozmiar Nr SAP (5) L P L P L P L a Ramię rozwórki K, system 12/18-13 P FFB/mm Rozmiar Nr SAP (5) L P L P L P L P b Ramię rozwórki K, system 12/20-9 FFB/mm Rozmiar Nr SAP (5) L P L P L P L P c Ramię rozwórki K, system 12/20-13 FFB/mm Rozmiar Nr SAP (5) L P L P L P L P Wspornik rozwórki K3/ Wspornik rozwórki K6/ a Sworzeń wspornika rozwórki Zamknięcie narożne po stronie zawiasów 1 P Zamknięcie środkowe wieloczęściowe poziome RC1 FFB/mm Rozmiar Nr SAP P P P KU 1 E P KU 1 E P Zamknięcie środkowe wieloczęściowe pionowe RC1 FFH/mm Rozmiar Nr SAP E KU 1 E E NT Zawias dolny dowrębowy Alu 12/18-9 L P NT Zawias dolny dowrębowy Alu 12/18-13 L P NT Zawias dolny dowrębowy Alu 12/20-9 L P NT Zawias dolny dowrębowy Alu 12/20-13 L P Zawias dolny dowrębowy, el. nośny Wspornik zawiasu dolnego K3/ Wspornik zawiasu dolnego K6/ Blokada błędnego położenia klamki el. na skrzydle Zabezpieczenie przed rozwierceniem klamki Elementy zależne od profilu: patrz tabela na stronach Blokada błędnego położenia klamki el. na ościeżnicy 19 poziomy uchylno-rozwierny antywyważeniowy 22 Zatrzask 16. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

17 Zestawienie elementów okucia a 8b 9 8c 9a Od wysokości skrzydła na wrębie FFH < 500mm należy ograniczyć szerokość uchyłu do 80 mm. bez blokady błędnego położenia klamki z narożnikiem specjalnym 6 z narożnikiem 4 (4) dla FFB < 310mm należy usunąć zatrzask montażowy (5) maks. szerokość uchyłu 80 mm (1) (2) (3) Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

18 Okucie rozwierne, zabezpieczenie podstawowe Wykaz artykułów Zakres stosowania Szer. skrzydła na wrębie (FFB) mm Wys. skrzydła na wrębie (FFH) mm Masa skrzydła... maks. 100 kg 1 Zasuwnica RU antywyważ. ze stałym osadz. klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (2) (1) (3) E E E E E E E E Zasuwnica RU antywyważeniowa środk./zmienne osadzenie klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (2) (1) (3) (1) E E E E E NT Zawias dolny dowrębowy Alu 12/18-9 L P NT Zawias dolny dowrębowy Alu 12/20-9 L P NT Zawias dolny dowrębowy Alu 12/20-13 L P Zawias dolny dowrębowy, el. nośny Wspornik zawiasu dolnego K3/ Wspornik zawiasu dolnego K6/ Blokada błędnego położenia klamki el. na skrzydle Ogranicznik skoku zasuwnicy (90 ) Elementy zależne od profilu: patrz tabela na stronach Blokada błędnego położenia klamki el. na ościeżnicy 17 Docisk międzyzawiasowy ukryty el. na skrzydle 18 Docisk międzyzawiasowy ukryty el. na ościeżnicy poziomy uchylno-rozwierny 21 Zatrzask 3 Czop zatrzasku Narożnik nie zazn. 1 E Narożnik 1 P Zamknięcie narożne RU 1 P Narożnik specjalny nie zazn. 1 E (FFH < 360 mm) Narożnik specjalny 1 P (FFH < 360 mm) 7 Zamknięcie środkowe wieloczęściowe poziome FFB/mm Rozmiar Nr SAP E El. zawiasu rozwiernego na skrzydle Zawias rozwierny K, 12/18-9 bez narożnika L P Zawias rozwierny K, 12/20-9 bez narożnika L P Zawias rozwierny K, 12/20-13 bez narożnika L P Wspornik rozwórki K3/ Wspornik rozwórki K6/ a Sworzeń wspornika rozwórki Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

19 Zestawienie elementów okucia a (1) (2) (3) 19 bez blokady błędnego położenia klamki z narożnikiem specjalnym. 6 z narożnikiem 4 Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

20 Okucie uchylne Wykaz artykułów Zakres stosowania: patrz diagram Szer. skrzydła na wrębie (FFB) mm Wys. skrzydła na wrębie (FFH) mm Masa skrzydła... maks. 80 kg 1 Zasuwnica RU antywyważeniowa środk./zmienne osadzenie klamki, dornmas 15 mm FFB/mm Rozmiar w mm Nr SAP (2) E E E E E Narożnik nie zazn. 1 E Narożnik 1 P Zamknięcie środkowe wieloczęściowe pionowe FFB/mm Rozmiar w mm Nr SAP E Wspornik rozwórki K 3 / Wspornik rozwórki K 6 / a Sworzeń wspornika rozwórki Ogranicznik uchylenia Zawias dowrębowy rozwierny/uchylny K, system 12/18-9 Nr SAP z samoregulacją bez samoregulacji (3) a Zawias dowrębowy rozwierny/uchylny K, system 12/18-13 Nr SAP z samoregulacją bez samoregulacji (3) b Zawias dowrębowy rozwierny/uchylny K, system 12/20-9 Nr SAP z samoregulacją bez samoregulacji (3) c Zawias dowrębowy rozwierny/uchylny K, system 12/20-13 Nr SAP z samoregulacją bez samoregulacji (3) Ogranicznik skoku zasuwnicy (90 ) Elementy zależne od profilu: patrz tabela na str El. dystansowe pod ogranicznik uchylenia (1) dornmas 8 mm patrz Katalog BK 10 (2) z narożnikiem specjalnym (3) przy zastosowaniu dwóch lub więcej zawiasów dowrębowych rozwiernych/uchylnych jeden z zawiasów musi być zawsze bez samoregulacji. 20. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

21 Zestawienie elementów okucia a 6b 6c 6 6a 4a 4a 4 4 Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm 6b 6c IMO_146_PL_v0. Marzec

22 Okucie rozwierne/rozwierno-uchylne, zabezpieczenie podstawowe Wykaz artykułów Zakres stosowania Szer. skrzydła na wrębie (FFB) mm (1) Wys. skrzydła na wrębie (FFH) mm Masa skrzydła... maks. 100 kg 1 Zasuwnica RU antywyważ. ze stałym osadz. klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (4) (2) E E E E E E E E Zasuwnica RU antywyważeniowa środk./zmienne osadzenie klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (3) (2) (4) (2) E E E E E Czop zatrzasku Narożnik nie zazn. 1 E Narożnik 1 P Zamknięcie narożne RU 1 P Narożnik specjalny (FFH < 360 mm) (nie zazn.) 1 E Narożnik specjalny (FFH <360 mm) 1 P Prowadnica rozwórki FFB/mm Artykuł / Długość Nr SAP / (5) / / / / / E Ramię rozwórki K, system 12/18-9 FFB/mm Rozmiar Nr SAP (7) L P L P L P L P (1) od szerokości skrzydła na wrębie FFB 1400 mm konieczna jest dodatkowa rozwórka nożycowa 20 (2) bez blokady błędnego położenia klamki 8a Ramię rozwórki K, system 12/20-9 FFB/mm Rozmiar Nr SAP (7) L P L P L P L P b Ramię rozwórki K, system 12/20-13 FFB/mm Rozmiar Nr SAP (7) L P L P L P L P Wspornik rozwórki K3/ Wspornik rozwórki K6/ a Sworzeń wspornika rozwórki Zamknięcie narożne po stronie zawiasów 1 P Zamknięcie środkowe wieloczęściowe poziome i pionowe FFB/mm FFH/mm Rozmiar Nr SAP E KU 1 E E NT Zawias dolny dowrębowy Alu 12/18-9 L P NT Zawias dolny dowrębowy Alu 12/20-9 L P NT Zawias dolny dowrębowy Alu 12/20-13 L P Zawias dolny dowrębowy, el. nośny Wspornik zawiasu dolnego K3/ Wspornik zawiasu dolnego K6/ Blokada błędnego położenia klamki el. na skrzydle El. zawiasu rozwiernego na skrzydle Zawias rozwierny K, 12/18-9 bez narożnika L P Zawias rozwierny K, 12/20-9 bez narożnika L P Zawias rozwierny K 12/20-13 L P (3) z narożnikiem specjalnym 6 (4) z narożnikiem 4 (5) przy FFB < 310mm należy usunąć zatrzask montażowy (6) przy zasuwnicy środk. przekręcić z prawej str. bolec regulowany o 180 (7) maks. szerokość uchyłu 80 mm 22. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

23 Zestawienie elementów okucia bez ruchomego słupka b 9a a 8a Od wysokości skrzydła na wrębie FFH < 500mm należy ograniczyć szerokość uchyłu do 80 mm. 18 Zasuwnica środkowa, stałe osadzenie klamki(6) FFH/mm Osadzenie dźwigni Długość/mm Nr SAP (3) (4) (3) (4) 20 Zatrzask do zasuwnicy środkowej Dodatkowa rozwórka nożycowa (od FFB 1400 mm) Blokada błędnego położenia klamki Na zasuwnicy środkowej Elementy zależne od profilu: patrz tabela na stronach Docisk międzyzawiasowy ukryty el. na skrzydle 24 poziomy uchylno-rozwierny Docisk międzyzawiasowy ukryty el. na ościeżnicy 27 El. dystansowe pod ogranicznik uchylenia 19 Zasuwnica środkowa. środkowe/zmienne osadzenie klamki (6) FFH/mm Osadzenie dźwigni (3) (4) (3) (4) Długość zasuwnicy/mm Nr SAP (2) Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

24 Okucie rozwierno-uchylne RC1 (DIN V ENV ) zalecane do okien w klasie odporności na wyważenie RC1 Wykaz artykułów Zakres stosowania Szer. skrzydła na wrębie (FFB) mm Wys. skrzydła na wrębie (FFH) mm Masa skrzydła... maks. 100 kg 1 Zasuwnica RU antywyważ. ze stałym osadz. klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (3) (1) E E E E E E E E Zasuwnica RU antywyważeniowa środk./zmienne osadzenie klamki, dornmas 15 mm FFH/mm Wysokość osadzenia klamki w mm Długość zasuwnicy/mm Nr SAP (2) (1) (3) (1) E E E E E Czop zatrzasku Narożnik 1 P a Ramię rozwórki K, system 12/20-9 FFB/mm Rozmiar Nr SAP (5) L P L P L P L b Ramię rozwórki K, system 12/20-13 P FFB/mm Rozmiar Nr SAP (5) L P L P L P L P Wspornik rozwórki K3/ Wspornik rozwórki K6/ a Sworzeń wspornika rozwórki Zamknięcie narożne po stronie zawiasów 1 P Zamknięcie środkowe wieloczęściowe poziome RC1 5 Zamknięcie narożne RU 1 P Narożnik specjalny (FFH < 360 mm) 1 P Prowadnica rozwórki FFB/mm Artykuł / Długość Nr SAP / / / / / / E Ramię rozwórki K, system 12/18-9 FFB/mm Rozmiar Nr SAP (5) L P L P L P L P FFB/mm Rozmiar Nr SAP P P P KU 1 E P KU 1 E P Zamknięcie środkowe wieloczęściowe pionowe RC1 FFH/mm Rozmiar Nr SAP E KU 1 E E NT Zawias dolny dowrębowy Alu 12/18-9 L P NT Zawias dolny dowrębowy Alu 12/20-9 L P NT Zawias dolny dowrębowy Alu 12/20-13 L P Zawias dolny dowrębowy, el. nośny Wspornik zawiasu dolnego K3/ Wspornik zawiasu dolnego K6/ (1) bez blokady błędnego położenia klamki (2) z narożnikiem specjalnym 6 (3) z narożnikiem 4 (4) przy zasuwnicy środk. przekręcić z prawej str. bolec regulowany o 180 (5) maks. szerokość uchyłu 80 mm 24. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

25 Zestawienie elementów okucia bez stałego słupka 8 9 8a 8b a 8a b 9a Od wysokości skrzydła na wrębie FFH < 500mm należy ograniczyć szerokość uchyłu do 80 mm. 16 Zasuwnica środkowa, stałe osadzenie klamki(4) FFH/mm Osadzenie dźwigni Długość/mm Nr SAP 18 Blokada błędnego położenia klamki el. na skrzydle Blokada błędnego położenia klamki / / / / 890 1E / 890 1E / 890 1E (2) (3) (2) (3) Zasuwnica środkowa. środkowe/zmienne osadzenie klamki (4) FFH/mm Osadzenie dźwigni (2) (3) (2) (3) Długość/mm 400 Nr SAP (1) Na zasuwnicy środkowej 20 Zatrzask do zasuwnicy środkowej Zabezpieczenie przed rozwierceniem klamki Prowadnica rozwórki skrzydeł rozwiernych FFB/mm Artykuł/Długość Nr SAP Zamknięcie środkowe z możliwością przyłączenia FFB/mm Rozmiar Nr SAP KU KU 1 E Elementy zależne od profilu: patrz tabela na stronach poziomy uchylno-rozwierny antywyważeniowy Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

26 Możliwości łączenia zasuwnicy środkowej z zasuwnicą RU Zasuwnica środkowa / zasuwnica RU ze stałym osadz. klamki, dornmas 15 mm Zasuwnica środkowa ze stałym osadzeniem dźwigni FFH/mm Osadzenie dźwigni Rozmiar Nr SAP Drzwi Zasuwnica RU ze stałym osadzeniem klamki Bez możliwości blokady błędnego położenia klamki Nr SAP X Nr SAP X lub X lub X X X lub X lub X X lub X lub Zasuwnica środkowa / zasuwnica RU ze środkowym/zmiennym osadz. klamki, dornmas 15 mm Zasuwnica środkowa do zasuwnicy RU ze środkowym/zmiennym osadzeniem dźwigni FFH/mm Osadzenie dźwigni Rozmiar Nr SAP Drzwi Zasuwnica środkowa RU ze środkowym/zmiennym osadzeniem klamki Bez możliwości blokady błędnego położenia klamki Nr SAP Nr SAP (FFH ) lub (FFH ) X X X X X Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

27 Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

28 Elementy zależne od profilu Oś okucia 9 mm Wskazówka: Elementy wymienione w tabeli są zależne od profilu i pokazują fragment programu Roto NT do profili z rowkiem okuciowym 16 mm. Po złożeniu zapytania u odpowiedniego doradcy technicznego, Roto oferuje wsparcie przy ogólnie zalecanych badaniach profilu i proponuje inne rozwiązania okuciowe (np. do innych szerokości rowków). Elementy okucia zależne od profilu, oś okucia 9 mm Oznaczenia Przekrój profilu / Elementy okucia Parametry min maks. A Szer. kołnierza - przód 3,50 4,30 B1 B2 Grubość kołnierza - przód Grubość kołnierza - tył 1,50 1,50 2,00 2,00 C Grubość ścianki - przód 1,50 2,00 E Głębokość rowka 4,50 5,20 F Wystawanie kołnierza - tył 1,70 2,50 G Wspornik zawiasu dolnego - powierzchnia przylegania 13,20 18,50 L Grubość dna rowka 1,50 2,00 I Miejsce montażowe (ościeżnica) I G 21,00 A E B2 B1 D E-B1 C L F J Elementy montowane na zacisk D Szerokość rowka E-B1 Głębokość rowka - grubość kołnierza I Miejsce montażowe (ościeżnica) 12,00 14,00 3,00 3,50 Oś okucia 9 mm poziomy uchylno-rozwierny 2-otworowy Blokada błęd- do nego mikrowentypołożenia lacji klamki P na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie L na zapytanie na zapytanie na zapytanie na zapytanie na zapytanie antywyważeniowy 2-otworowy Blokada błęd- Docisk mięnego dzyzawiapołożenia sowy ukryty klamki 22,00 Elementy ościeżnicy mocowane wkrętami D Szerokość rowka 13,00 I Miejsce montażowe (ościeżnica) 28,00 13,50 Oś okucia 9 mm poziomy uchylno-rozwierny Wskazówka: Elementy ościeżnicy muszą podczas montażu zostać wsunięte od przodu w rowek okuciowy. Zatrzask mechaniczne Element dystansowy Ogranicznik uchylenia P na zapytanie L na zapytanie Element dystansowy D Szerokość rowka 14,00 I Miejsce montażowe (ościeżnica) 27,00 Wskazówka: Elementy ościeżnicy muszą podczas montażu zostać wsunięte od przodu w rowek okuciowy. 28. Marzec ,20 Oś okucia 9 mm poziomy uchylno-rozwierny antywyważeniowy 2-otworowy Blokada błęd- Docisk mięnego dzyzawiapołożenia sowy ukyty klamki Zatrzask mechaniczny P L Element dystansowy IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

29 Elementy zależne od profilu Oś okucia 13 mm Wskazówka: Elementy wymienione w tabeli są zależne od profilu i pokazują fragment programu Roto NT do profili z rowkiem okuciowym 16 mm. Po złożeniu zapytania u odpowiedniego doradcy technicznego, Roto oferuje wsparcie przy ogólnie zalecanych badaniach profilu i proponuje inne rozwiązania okuciowe (np. do innych szerokości rowków). Elementy okucia zależne od profilu, oś okucia 13 mm Oznaczenia Przekrój profilu / Elementy okucia Parametry min maks. A Szer. kołnierza - przód 3,50 4,30 B1 B2 Grubość kołnierza - przód Grubość kołnierza - tył 1,50 1,50 2,00 2,00 C Grubość ścianki - przód 1,50 2,00 E Głębokość rowka 4,50 5,20 F Wystawanie kołnierza - tył 1,70 2,50 G Wspornik zawiasu dolnego - powierzchnia przylegania 13,20 18,50 L Grubość dna rowka 1,50 2,00 I Miejsce montażowe (ościeżnica) 21,00 I G A E B2 B1 D E-B1 C L F J Elementy montowane na zacisk D Szerokość rowka E-B1 Głębokość rowka - grubość kołnierza I Miejsce montażowe (ościeżnica) 12,00 14,00 3,00 3,50 Oś okucia 13 mm poziomy uchylno-rozwierny 30,00 2-otworowy Blokada błęd- do nego mikrowentypołożenia lacji klamki P na zapytanie L na zapytanie Elementy ościeżnicy mocowane wkrętami D Szerokość rowka 14,00 I Miejsce montażowe (ościeżnica) 30,00 A Szer. kołnierza - przód D Szerokość rowka 14,00 E Głębokość rowka 5,00 I Miejsce montażowe (ościeżnica) Zastrzega się możliwość zmian. Oś okucia 13 mm poziomy uchylno-rozwierny antywyważeniowy 2-otworowy Blokada błęd- Docisk mięnego dzyzawiapołożenia sowy ukryty klamki Zatrzask mechaniczne Element dystansowy Ogranicznik uchylenia P na zapytanie na zapytanie na zapytanie L na zapytanie na zapytanie na zapytanie Oś okucia 13 mm 3,00 22,00 poziomy uchylno-rozwierny antywyważeniowy 2-otworowy P na zapytanie na zapytanie na zapytanie L na zapytanie na zapytanie na zapytanie 5,50 Roto NT do profili aluminiowych z rowkiem 16 mm Blokada błęd- Docisk mięnego dzyzawiapołożenia sowy ukyty klamki Zatrzask mechaniczny IMO_146_PL_v0. Marzec

30 Przekrój przez profil skrzydła, rozstaw otworów pod klamkę/montaż klamki 1. Przekrój przez profil skrzydła, wymiary pod okucie System z wrębem Euro 9/ /20 2. Rozstaw otworów pod klamkę Wiercenie pod trzpień i czopy klamki. Frezowanie Puszka zasuwnicy 18/20 Dornmas 15 Ø 12 mm głębokość otworu: grubość przylgi + 16 mm 43 Ø10 Ø10 Ø12 Rowek okuciowy min ,3 = = Otwór Ø 10 mm grubość przylgi (16 22) + 16 mm do wkrętów z łbem stożkowym płaskim (DIN 965 M5 x...) 18/20 15(8) Dornmas 28 (20) min. głębokość frezowania 3. Montaż klamki Mocowanie klamki okiennej za pomocą wkrętów DIN 965 M 5 x w puszce zasuwnicy 52 Klamka okienna Roto Swing z czopami Trzpień kwadratowy 7 mm Czop Ø 10 mm Wejście gwintu Rowek okuciowy Trzpień kwadratowy 7 mm Puszka zasuwnicy 30. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

31 Ościeżnica Wymiary otworów Wymiary otworów (Ościeżnica) Wspornik rozwórki K 3/100 *K 6/100 Przymiary wiertarskie (Ościeżnica) Wspornik rozwórki/wspornik zawiasu dolnego Nr SAP X Przylga skrzydła 18/ Oś wspornika rozwórki Otwór Ø 3 mm, głębokość 4 mm pod wspornik rozwórki Nr SAP * otwór Ø 6 mm, głębokość 9 mm pod wspornik rozwórki Nr SAP Dla przylgi skrzydła 18 mm, wymiar X = 16,5 mm Dla przylgi skrzydła 20 mm, wymiar X = 18,5 mm Pod wspornik rozwórki K 3/100 Nr SAP i Wspornik zawiasu dolnego K 3/100 Nr SAP Wymiary otworów (Ościeżnica) Wspornik zawiasu dolnego K 3/100 *K 6/100 Przymiary wiertarskie (Ościeżnica) Wspornik rozwórki/wspornik zawiasu dolnego Nr SAP ,5 18, Oś wspornika zawiasu dolnego ,5 18,5 100kg X Otwór Ø 3 mm, głębokość 3 mm pod wspornik rozwórki Nr SAP kg * Otwór na górze Ø 6 mm, głębokość 4 mm na dole Ø 6 mm, głębokość 19 mm pod wspornik zawiasu Nr SAP Dla przylgi skrzydła 18 mm, wymiar X = 16,5 mm Dla przylgi skrzydła 20 mm, wymiar X = 18,5 mm kg 130 kg Pod wspornik rozwórki K 6/100 Nr SAP i Wspornik zawiasu dolnego K 6/100 Nr SAP Wskazówka: Łączniki naroża muszą być ustawione w pozycji wiercenia otworów. Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

32 Skrzydło Przycinarka / montaż elementów okucia 1. Skracanie na wymiar przycinarką pneumatyczną (z wykrawaniem otworu) 2. Stabilne mocowanie złącza 3. Kolejność montażu (propozycja) Narożnik Zamknięcie narożne RU P Zasuwnica RU Zamknięcie narożne po stronie zawiasów P Prowadnica rozwórki Zamknięcie środkowe, pionowe 7 i poziome Zawias dolny dowrębowy NT ALU Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

33 Montaż ramienia rozwórki/ogranicznika uchyłu/stabilizatora uchyłu Uchył standardowy (140 mm) Uchył zmniejszony (80 mm) 180 Suwak Bolec zatrzaskowy Suwak rozwórki Bolec zatrzaskowy Uchył 140 mm Uchył 80 mm * Suwak w pozycji końcowej = stabilizator uchyłu * Suwak w pozycji końcowej = stabilizator uchyłu * Pozycja suwaka przy stabilizacji uchyłu ustala się automatycznie przy uchyleniu skrzydła. Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

34 Skrzydło Montaż zawiasu dolnego dowrębowego 4. Montaż zawiasu dolnego dowrębowego Mocowanie standardowe 4. Montaż el. nośnego zawiasu dolnego dowrębowego, Mocowanie alternatywne z el. nośnym (w przypadku kolizji z łącznikiem naroża albo w przypadku zastosowania ogranicznika rozwarcia). El. nośny zamontować na zacisk 34. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

35 Regulacja siły docisku / prześwit na zawias Prześwit na zawias * * Prześwit na zawias 3 4 mm : Wyciąć uszczelkę w obszarze rolki zawiasu (ramię rozwórki i zawias dolny dowrębowy), regulacja siły docisku możliwa tylko częściowo. Prześwit na zawias > 4 mm: Nie trzeba wycinać uszczelki, możliwa pełna regulacja siły docisku Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

36 Ościeżnica, montaż elementów okucia Podstawowe zabezpieczenie antywyważeniowe Rozmieszczenie zaczepów (mm) Zasuwnica RU ze stałym osadzeniem klamki Podstawowe zabezpieczenie antywyważeniowe A 149 S NSP G4 G3 G2 poziomy uchylno- -rozwierny 12 MV2 MV1 GH 24 86,5 MH1 NSP = blokada bł. położenia klamki S = zatrzask Zasuwnica RU FFH/mm GH G1 G2 G3 G4 NSP S MV zamknięcie środkowe pionowe FFH/mm MV1 MV2 MV MV 600 E MV 600 E KU E MV zamknięcie środkowe poziome FFB/mm MH MV 600 E Prowadnica rozwórki FFB/mm A Rozmiar / / / / 1290 (1) (1) z dodatkową rozwórką nożycową 36. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

37 Rozmieszczenie zaczepów (mm) Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki Podstawowe zabezpieczenie antywyważeniowe S Oś klamki D B C A NSP 2 NSP 1 E poziomy uchylno-rozwierny 24 86,5 NSP = blokada bł. położenia klamki S = zatrzask Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki D15 FFH/mm A B C D E NSP 1 NSP 2 S Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

38 Ościeżnica, montaż elementów okucia Klasa odporności na wyważenie RC1 (DIN V ENV ) Rozmieszczenie zaczepów (mm) Zasuwnica RU ze stałym osadzeniem klamki RC ,5 A 149 S NSP G4 G3 G2 poziomy uchylno- -rozwierny GH 12 MV2 MV ,5 MH1 MH2 Krawędź wejściowa NSP = blokada bł. położenia klamki S = zatrzask Zasuwnica RU FFH/mm GH G1 G2 G3 G4 NSP S MV zamknięcie środkowe pionowe FFH/mm MV1 MV2 MV MV 600 E MV 600 E KU E MV zamknięcie środkowe poziome FFB/mm MH1 MH MV 200 P MV 400 P MV 600 P MV 600 E KU P MV 600 E KU P Prowadnica rozwórki FFB/mm A Rozmiar / / / Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

39 Rozmieszczenie zaczepów (mm) Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki Podstawowe zabezpieczenie antywyważeniowe 76 86,5 D B C A E S Oś klamki NSP 2 NSP 1 poziomy uchylno- -rozwierny 24 86,5 NSP = blokada bł. położenia klamki S = zatrzask Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki D15 FFH/mm A B C D E NSP 1 NSP 2 S Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

40 Ościeżnica, montaż elementów okucia Podstawowe zabezpieczenie antywyważeniowe Rozmieszczenie zaczepów (mm) Zasuwnica RU ze stałym osadzeniem klamki Podstawowe zabezpieczenie antywyważeniowe MH1 12 S NSP G4 G3 G2 GH 50 ukryte dociski międzyzawiasowe 44 MV1 MV2 58 MH1 NSP = blokada bł. położenia klamki S = zatrzask Zasuwnica RU D15 FFH/mm GH G1 G2 G3 G4 NSP S MV zamknięcie środkowe pionowe, ukryte FFH/mm MV1 MV MV zamknięcie środkowe poziome FFB/mm MH1 na górze MV 600 E MV zamknięcie środkowe poziome FFB/mm MH1 na dole MV 600 E 40. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

41 Rozmieszczenie zaczepów (mm) Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki Podstawowe zabezpieczenie antywyważeniowe D B C A E S Oś klamki NSP 2 NSP 1 58 NSP = blokada bł. położenia klamki S = zatrzask Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki D15 FFH/mm A B C D E NSP 1 NSP 2 S Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

42 Ościeżnica, montaż elementów okucia Podstawowe zabezpieczenie antywyważeniowe Rozmieszczenie zaczepów (mm) Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki Podstawowe zabezpieczenie antywyważeniowe 76 D B A C E 58 MV1 Skrzydło uchylne z zasuwnicą RU ze środkowym/zmiennym osadzeniem klamki i ogranicznikiem uchylenia MV1 Zasuwnica RU ze środkowym/zmiennym osadzeniem klamki D15 FFB/mm A B C D E MV zamknięcie środkowe pionowe FFH/mm MV1 prawe E MV zamknięcie środkowe pionowe FFH/mm MV1 lewe E 42. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

43 Rozmieszczenie zaczepów (mm) Zasuwnica RU ze stałym osadzeniem klamki Podstawowe zabezpieczenie antywyważeniowe bez stałego słupka MH A MV2 MV1 ukryte dociski międzyzawiasowe Luz wrębowy między skrzydłami 12 mm poziomy uchylno- -rozwierny GH MV1 MV2 MH ,5 18 MH1 Krawędź wejściowa oś luzu wrębowego NSP = blokada bł. położenia klamki S = zatrzask MV zamknięcie środkowe pionowe, ukryte FFH/mm MV1 MV MV zamknięcie środkowe poziome FFH/mm MH1 na górze MV 600 E MV zamknięcie środkowe poziome FFB/mm MH1 na dole MV 600 E MV zamknięcie środkowe pionowe FFH/mm MV1 MV2 MV MV 600 E MV 600 E KU E MV zamknięcie środkowe poziome FFB/mm MH MV 600 E Zasuwnica RU D15 FFH/mm GH G1 G2 G3 G4 NSP S Prowadnica rozwórki FFB/mm A Rozmiar / / / / 1290 (1) (1) z dodatkową rozwórką nożycową Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

44 Ościeżnica, montaż elementów okucia Klasa odporności na wyważenie RC1 (DIN V ENV ) Rozmieszczenie zaczepów (mm) Zasuwnica RU ze stałym osadzeniem klamki RC1 A B 86, A bez stałego słupka MV2 MV Luz wrębowy między skrzydłami 12 mm MV1 MV2 poziomy uchylno- -rozwierny GH NSP = blokada bł. położenia klamki S = zatrzask MH1 MH ,5 18 MH1 MH2 oś luzu wrębowego Krawędź wejściowa MV zamknięcie środkowe pionowe FFH/mm MV1 MV2 MV MV 600 E MV 600 E KU + MV 600 E MV zamknięcie środkowe poziome FFB/mm MH1 MH MV 200 P MV 400 P MV 600 P MV 600 E KU + MV 200 P MV 600 E KU + MV 400 P Prowadnica rozwórki skrzydeł rozwiernych FFB/mm A B / / / / 890 MV zamknięcie środkowe z możliwością przyłączenia / 890 Zamknięcie śr. 200 KU* / 890 MV 400 E KU MV zamknięcie środkowe pionowe FFH/mm MV1 MV2 MV MV 600 E MV 600 E KU + MV 600 E MV zamknięcie środkowe poziome FFB/mm MH1 MH MV 200 P MV 400 P MV 600 P MV 600 E KU + MV 200 P MV 600 E KU + MV 400 P Zasuwnica RU / D15 FFH/mm GH G1 G2 G3 G4 NSP S Prowadnica rozwórki FFB/mm A Rozmiar / / / Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

45 Szablony Zasuwnica RU ze stałym osadzeniem klamki/zamknięcie środkowe wieloczęściowe, zabezpieczenie podstawowe/rc na górze poziomo po stronie zasuwnicy po stronie zawiasów na dole poziomo Standard 8 Skrzydło rozwierne 10 na górze poziomo/ na dole poziomo 30 RC Przymiary / stałe osadzenie klamki Oznaczenie Nr SAP 5 Przymiar pod zaczep poziomy UR / narożnik Przymiar pod blokadę bł. położenia klamki / narożnik Przymiar pod zasuwnicę/po stronie zawiasów Przymiar Oznaczenie Nr SAP 30 Szablon na dole poziomo Szablon na dole poziomo Szablon na dole poziomo Przymiar na górze poziomo/na dole poziomo Przymiar pod zasuwnicę/po stronie zawiasów drzwi Przymiar pod zaczep poziomy UR do skrzydła rozwiernego/na górze poziomo/na dole poziomo Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

46 Ogranicznik rozwarcia Działanie ogranicznika rozwarcia 90 Montaż ogranicznika rozwarcia 90 Montaż ogranicznika rozwarcia: Wspornik zawiasu na skrzydle ( ) przyłożyć do zawiasu dolnego dowrębowego z el. nośnym ( ) i zamocować. 46. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

47 Skrzydło Zakładanie i zdejmowanie skrzydła Zakładanie skrzydła Wsunięcie sworznia wspornika rozwórki tylko przy zamkniętym oknie klamka w pozycji uchyłu. Sworzeń wspornika rozwórki Montaż ostateczny Zdejmowanie skrzydła Wysunięcie sworznia wspornika rozwórki klamką montażową tylko przy zamkniętym oknie klamka w pozycji uchyłu. Sworzeń wspornika rozwórki Sworzeń wspornika rozwórki wyciągnąć w przedstawionym położeniu klamką montażową 2 mm Klinga klucza Nr SAP Klamka montażowa Nr SAP Wsunąć sworzeń wspornika rozwórki ręką 2. Docisnąć sworzeń wspornika rozwórki klamką montażową Miejsce pod okucie na ościeżnicy (z osłonkami włącznie) Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

48 Regulacja rolek ryglujących Regulacja rolek ryglujących Rodzaj rolki Kierunek Siła docisku Wysokość Widok z boku Przyrząd Regulacja w pionie/mm Widok z boku / widok z góry Przyrząd Rolka E + / 0,8 mm Rolka P + / 0,8 mm do rolki V Rodzaj rolki Kierunek Regulacja docisku skrzydła/mm / 0,8 mm + / 0,2 mm + / 0,4 mm 180 0,8 mm maks. regulacja + / 0,8 mm Marzec / 0,6 mm +0,8 mm maks. regulacja = Pozycja podstawowa 90 + / 0,8 mm 360 IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.

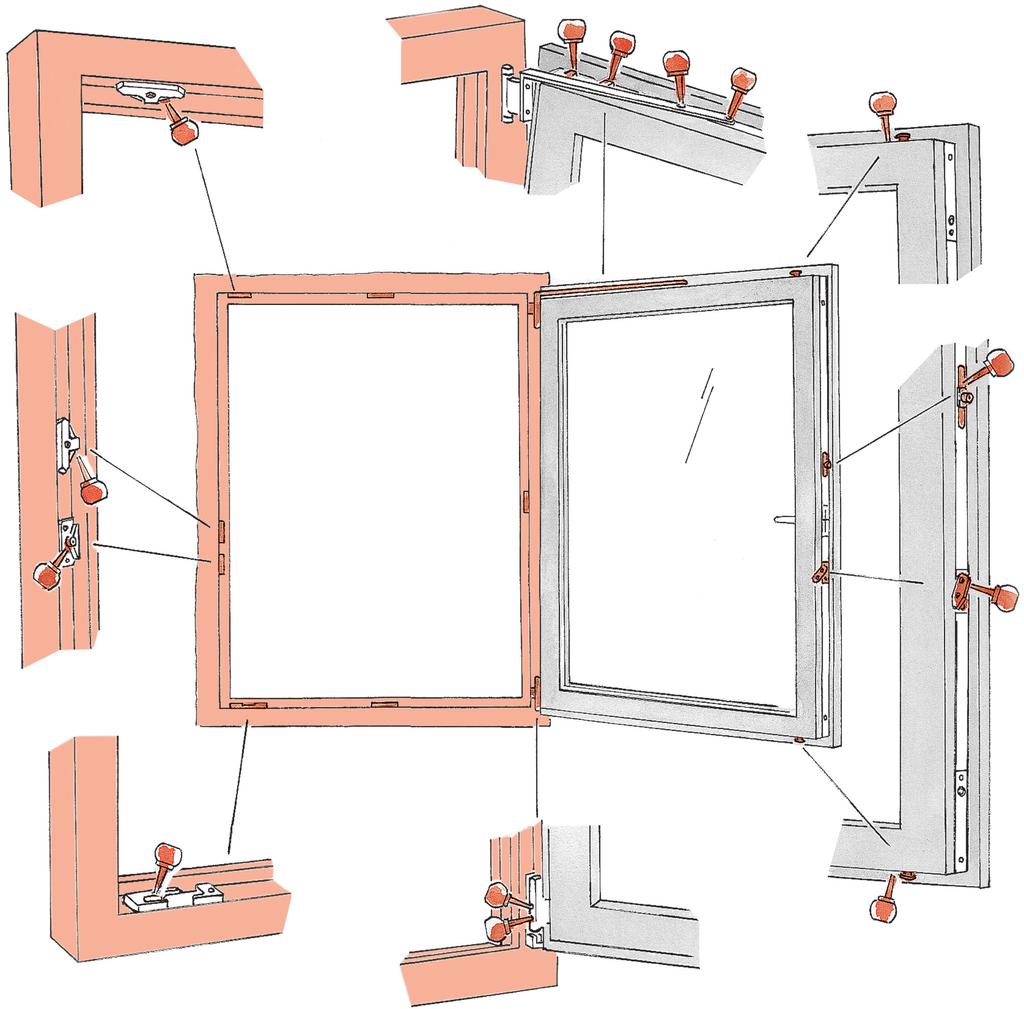

49 Regulacja wspornika rozwórki / zawiasu dolnego Strona zawiasowa NT do profili aluminiowych z rowkiem okuciowym 16 mm. Wspornik rozwórki +3 2 ±1 Wspornik zawiasu dolnego 0 ±2,0, ±1 0 Zastrzega się możliwość zmian. Roto NT do profili aluminiowych z rowkiem 16 mm IMO_146_PL_v0. Marzec

50 Konserwacja i obsługa Wykonane przez Państwa okna wyposażone są w wysokiej jakości okucia Roto. To oznacza: duży komfort obsługi, niezawodne działanie i długa żywotność. Warunkiem sprawności i lekkiego działania mechanizmu okucia obwiedniowego jest przestrzeganie naszych przepisów, dotyczących rozmiaru i masy skrzydła, jak również wytycznych zobowiązań gwarancyjnych. Sprawność i stan okuć sprawdzić można w oparciu o następujące kryteria: lekkie działanie mechanizmu mocowanie okuć zużycie okuć uszkodzenie okuć Lekkie działanie mechanizmu Zużycie okuć Lekkie działanie mechanizmu obwiedniowego okuć najlepiej sprawdzić poruszając klamką okienną. Moment ryglowania i odryglowywania klamki ustalony jest zgodnie z normą DIN dla maksymalnej wartości 10 Nm. Do sprawdzenia można użyć klucza dynamometrycznego. Poprawa lekkości działania mechanizmu obwiedniowego okucia może nastąpić przez smarowanie/oliwienie lub doregulowanie okuć. Dla okuć rozwierno-uchylnych Roto przewidziano możliwość regulacji w 2 do 3 płaszczyznach. Błędna lub niefachowa regulacja okuć prowadzić może do tego, że wyposażone w nie okna nie będą mogły sprawnie funkcjonować. Wszystkie elementy okuć istotne z punktu widzenia bezpieczeństwa, funkcjonowania i sprawności należy smarować i oliwić, by przeciwdziałać ich zużyciu. Uszkodzenie okuć Uszkodzone elementy okucia należy wymienić, dotyczy to zwłaszcza elementów nośnych. Okucia należy przecierać wyłącznie miękką ściereczką i przy użyciu łagodnych środków czystości o neutralnym ph w rozcieńczonej postaci. Nie stosować agresywnych środków czyszczących zawierających kwasy. Ich użycie mogłoby doprowadzić do uszkodzenia okuć. Mocowanie okuć Od prawidłowego i stabilnego zamocowania okuć zależy sprawność funkcji okna i bezpieczeństwo jego użytkowania. Należy sprawdzać stabilność połączeń wkrętowych okucia z materiałem okna. W razie oznak wskazujących na poluzowanie tych połączeń lub oderwanie łbów wkrętów należy dokręcić wkręty lub je wymienić. Powyższe zalecenia nie stanowią podstawy do roszczeń na drodze prawnej, a ich zastosowanie należy odnieść każdorazowo do konkretnej sytuacji. Roto Frank zaleca producentom stolarki okiennej montaż okien tylko przez fachowy i przeszkolony personel techniczny oraz zaopatrzenie gotowych okien w instrukcje obsługi i konserwacji okuć. 50. Marzec IMO_146_PL_v0 Roto NT do profili aluminiowych z rowkiem 16 mm Zastrzega się możliwość zmian.
