1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) O PIS PATENTO W Y (19) P L (11) (21) Numer zgłoszenia: (13) B1 (2 2 ) Data zgłoszenia: (86) Data i numer zgłoszenia międzynarodowego , PCT/EP93/00091 (87) Data i numer publikacji zgłoszenia międzynarodowego , WO93/13991, PCT Gazette nr 18/93 (51) IntCl6. BS5D 1/22 B65D 6/18 B65D 85/34 B65D 6/26 (54) Pojemnik z tworzywa sztucznego, zwłaszcza pojemnik na warzywa, z dnem i czterema ścianami bocznymi (30) Pierwszeństwo: ,DE,P (73) Uprawniony z patentu: SCHOELLER-PLAST S.A., Romont, CH (43) Zgłoszenie ogłoszono: BUP 10/94 (72) Twórca wynalazku: Hans Umiker, Egg, CH (45) O udzieleniu patentu ogłoszono: WUP 02/97 (74) Pełnomocnik: Niewieczerzał Jan, PHZ POLERVICE PL B1 (57) 1. Pojemnik z tworzywa sztucznego, zwłaszcza pojemnik na warzywa, z dnem 1 czterema ścianami bocznymi, które można składać do wewnątrz w kierunku dna pojemnika, przy czym pojemnik jest wykonany jako jedna część, znamienny tym, ze każda ze ścianek bocznych (2 do 5) jest połączona z dnem pojemnika (1) za pośrednictwem elementu pośredniego (8 do 11), który jest połączony z jednej strony ze ścianką boczną za pośrednictwem wykonanego na dolnej dłuższej krawędzi tej ścianki bocznej zawiasu błonowego (12), a z drugiej strony z dnem pojemnika (1) za pośrednictwem zawiasu błonowego (13), 1 który tworzy powierzchnię podparcia i/lub przenoszenia ciężaru dla rozłożonej ścianki bocznej FIG 3

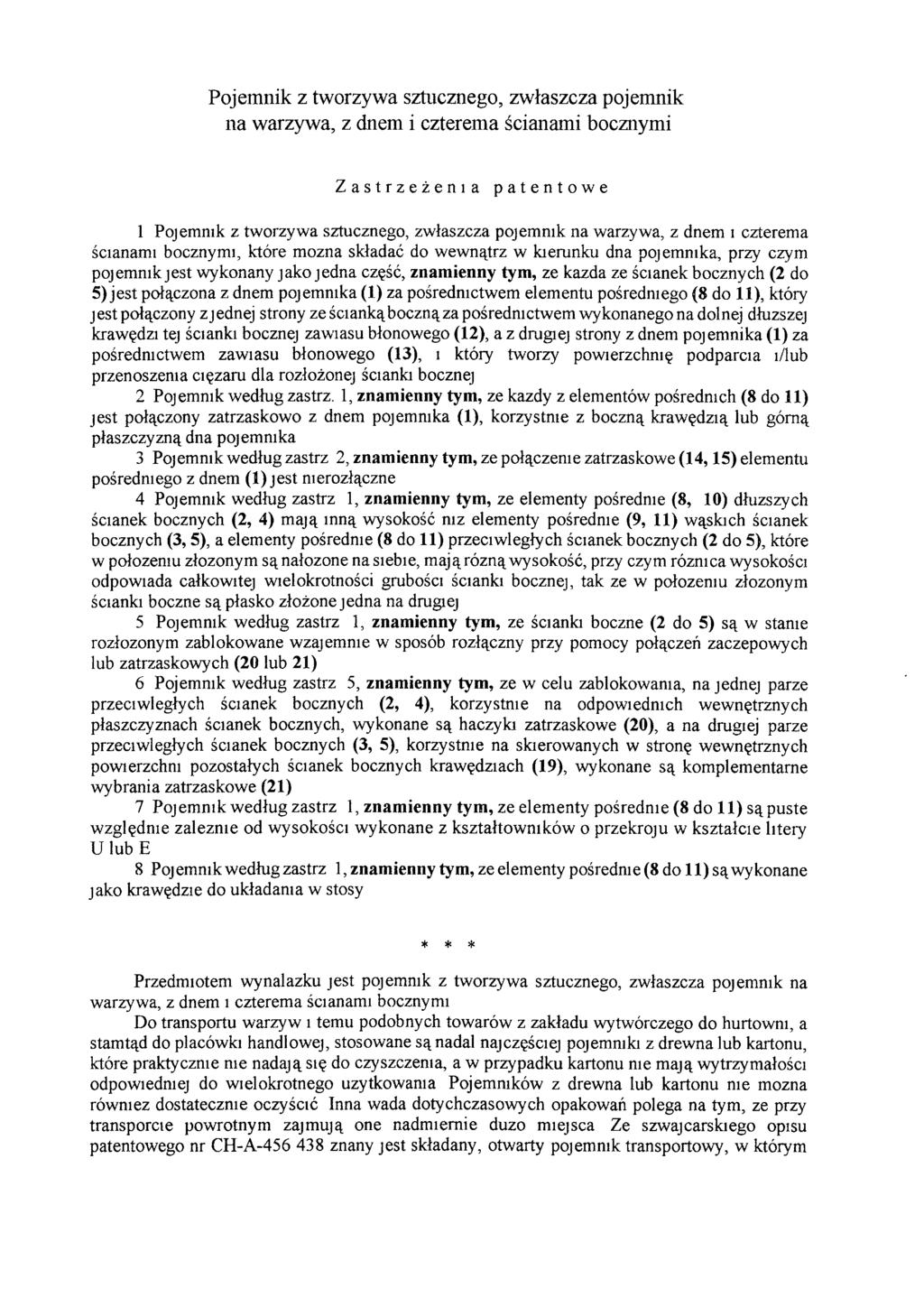

2 Pojemnik z tworzywa sztucznego, zwłaszcza pojemnik na warzywa, z dnem i czterema ścianami bocznymi Zastrzeżenia patentowe 1 Pojemnik z tworzywa sztucznego, zwłaszcza pojemnik na warzywa, z dnem i czterema ścianami bocznymi, które można składać do wewnątrz w kierunku dna pojemnika, przy czym pojemnik jest wykonany jako jedna część, znamienny tym, ze każda ze ścianek bocznych (2 do 5) jest połączona z dnem pojemnika (1) za pośrednictwem elementu pośredniego (8 do 11), który jest połączony z jednej strony ze ścianką boczną za pośrednictwem wykonanego na dolnej dłuższej krawędzi tej ścianki bocznej zawiasu błonowego (12), a z drugiej strony z dnem pojemnika (1) za pośrednictwem zawiasu błonowego (13), i który tworzy powierzchnię podparcia i/lub przenoszenia ciężaru dla rozłożonej ścianki bocznej 2 Pojemnik według zastrz. 1, znamienny tym, ze każdy z elementów pośrednich (8 do 11) jest połączony zatrzaskowo z dnem pojemnika (1), korzystnie z boczną krawędzią lub górną płaszczyzną dna pojemnika 3 Pojemnik według zastrz 2, znamienny tym, ze połączenie zatrzaskowe (14,15) elementu pośredniego z dnem (1) jest nierozłączne 4 Pojemnik według zastrz 1, znamienny tym, ze elementy pośrednie (8, 10) dłuższych ścianek bocznych (2, 4) mają inną wysokość niż elementy pośrednie (9, 11) wąskich ścianek bocznych (3,5), a elementy pośrednie (8 do 11) przeciwległych ścianek bocznych (2 do 5), które w położeniu złożonym są nałożone na siebie, mają różną wysokość, przy czym różnica wysokości odpowiada całkowitej wielokrotności grubości ścianki bocznej, tak ze w położeniu złożonym ścianki boczne są płasko złożone jedna na drugiej 5 Pojemnik według zastrz 1, znamienny tym, ze ścianki boczne (2 do 5) są w stanie rozłożonym zablokowane wzajemnie w sposób rozłączny przy pomocy połączeń zaczepowych lub zatrzaskowych (20 lub 21) 6 Pojemnik według zastrz 5, znamienny tym, ze w celu zablokowania, na jednej parze przeciwległych ścianek bocznych (2, 4), korzystnie na odpowiednich wewnętrznych płaszczyznach ścianek bocznych, wykonane są haczyki zatrzaskowe (20), a na drugiej parze przeciwległych ścianek bocznych (3, 5), korzystnie na skierowanych w stronę wewnętrznych powierzchni pozostałych ścianek bocznych krawędziach (19), wykonane są komplementarne wybrania zatrzaskowe (21) 7 Pojemnik według zastrz 1, znamienny tym, ze elementy pośrednie (8 do 11) są puste względnie zależnie od wysokości wykonane z kształtowników o przekroju w kształcie litery U lub E 8 Pojemnik według zastrz 1, znamienny tym, ze elementy pośrednie (8 do 11) są wykonane jako krawędzie do układania w stosy * * * Przedmiotem wynalazku jest pojemnik z tworzywa sztucznego, zwłaszcza pojemnik na warzywa, z dnem i czterema ścianami bocznymi Do transportu warzyw i temu podobnych towarów z zakładu wytwórczego do hurtowni, a stamtąd do placówki handlowej, stosowane są nadal najczęściej pojemniki z drewna lub kartonu, które praktycznie nie nadają się do czyszczenia, a w przypadku kartonu nie mają wytrzymałości odpowiedniej do wielokrotnego użytkowania Pojemników z drewna lub kartonu nie można również dostatecznie oczyścić. Inna wada dotychczasowych opakowań polega na tym, ze przy transporcie powrotnym zajmują one nadmiernie dużo miejsca Ze szwajcarskiego opisu patentowego nr CH-A znany jest składany, otwarty pojemnik transportowy, w którym

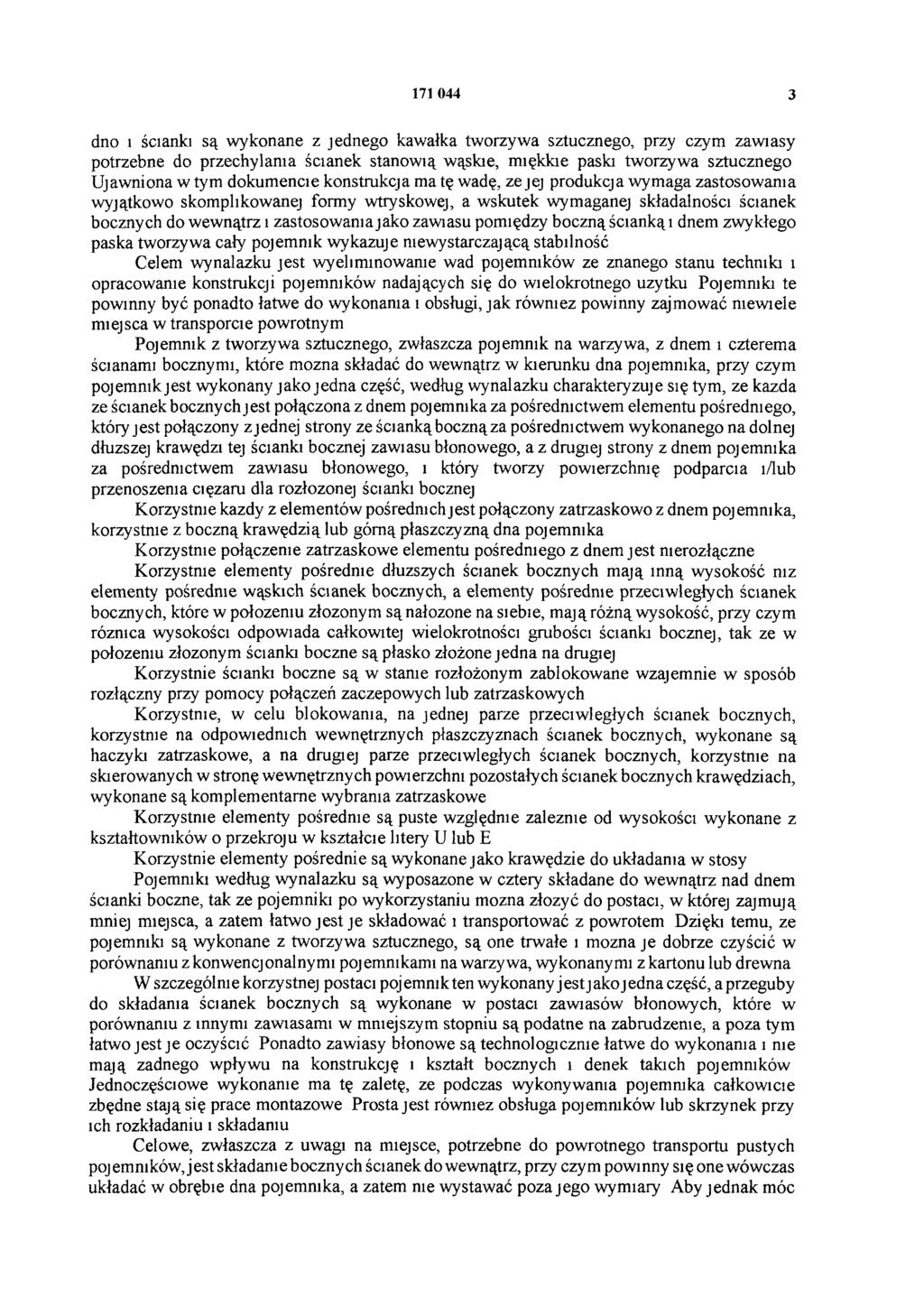

3 dno i ścianki są wykonane z jednego kawałka tworzywa sztucznego, przy czym zawiasy potrzebne do przechylania ścianek stanowią wąskie, miękkie paski tworzywa sztucznego Ujawniona w tym dokumencie konstrukcja ma tę wadę, ze jej produkcja wymaga zastosowania wyjątkowo skomplikowanej formy wtryskowej, a wskutek wymaganej składalności ścianek bocznych do wewnątrz i zastosowania jako zawiasu pomiędzy boczną ścianką i dnem zwykłego paska tworzywa cały pojemnik wykazuje niewystarczającą stabilność Celem wynalazku jest wyeliminowanie wad pojemników ze znanego stanu techniki i opracowanie konstrukcji pojemników nadających się do wielokrotnego użytku Pojemniki te powinny być ponadto łatwe do wykonania i obsługi, jak również powinny zajmować niewiele miejsca w transporcie powrotnym Pojemnik z tworzywa sztucznego, zwłaszcza pojemnik na warzywa, z dnem i czterema ścianami bocznymi, które można składać do wewnątrz w kierunku dna pojemnika, przy czym pojemnik jest wykonany jako jedna część, według wynalazku charakteryzuje się tym, ze każda ze ścianek bocznych jest połączona z dnem pojemnika za pośrednictwem elementu pośredniego, który jest połączony z jednej strony ze ścianką boczną za pośrednictwem wykonanego na dolnej dłuższej krawędzi tej ścianki bocznej zawiasu błonowego, a z drugiej strony z dnem pojemnika za pośrednictwem zawiasu błonowego, i który tworzy powierzchnię podparcia i/lub przenoszenia ciężaru dla rozłożonej ścianki bocznej Korzystnie każdy z elementów pośrednich jest połączony zatrzaskowo z dnem pojemnika, korzystnie z boczną krawędzią lub górną płaszczyzną dna pojemnika Korzystnie połączenie zatrzaskowe elementu pośredniego z dnem jest nierozłączne Korzystnie elementy pośrednie dłuższych ścianek bocznych mają inną wysokość niż elementy pośrednie wąskich ścianek bocznych, a elementy pośrednie przeciwległych ścianek bocznych, które w położeniu złożonym są nałożone na siebie, mają różną wysokość, przy czym różnica wysokości odpowiada całkowitej wielokrotności grubości ścianki bocznej, tak ze w położeniu złożonym ścianki boczne są płasko złożone jedna na drugiej Korzystnie ścianki boczne są w stanie rozłożonym zablokowane wzajemnie w sposób rozłączny przy pomocy połączeń zaczepowych lub zatrzaskowych Korzystnie, w celu blokowania, na jednej parze przeciwległych ścianek bocznych, korzystnie na odpowiednich wewnętrznych płaszczyznach ścianek bocznych, wykonane są haczyki zatrzaskowe, a na drugiej parze przeciwległych ścianek bocznych, korzystnie na skierowanych w stronę wewnętrznych powierzchni pozostałych ścianek bocznych krawędziach, wykonane są komplementarne wybrania zatrzaskowe Korzystnie elementy pośrednie są puste względnie zależnie od wysokości wykonane z kształtowników o przekroju w kształcie litery U lub E Korzystnie elementy pośrednie są wykonane jako krawędzie do układania w stosy Pojemniki według wynalazku są wyposażone w cztery składane do wewnątrz nad dnem ścianki boczne, tak ze pojemniki po wykorzystaniu można złożyć do postaci, w której zajmują mniej miejsca, a zatem łatwo jest je składować i transportować z powrotem Dzięki temu, ze pojemniki są wykonane z tworzywa sztucznego, są one trwałe i można je dobrze czyścić w porównaniu z konwencjonalnymi pojemnikami na warzywa, wykonanymi z kartonu lub drewna W szczególnie korzystnej postaci pojemnik ten wykonany jest jako jedna część, a przeguby do składania ścianek bocznych są wykonane w postaci zawiasów błonowych, które w porównaniu z innymi zawiasami w mniejszym stopniu są podatne na zabrudzenie, a poza tym łatwo jest je oczyścić. Ponadto zawiasy błonowe są technologicznie łatwe do wykonania i nie mają żadnego wpływu na konstrukcję i kształt bocznych i denek takich pojemników Jednoczęściowe wykonanie ma tę zaletę, ze podczas wykonywania pojemnika całkowicie zbędne stają się prace montażowe. Prosta jest również obsługa pojemników lub skrzynek przy ich rozkładaniu i składaniu Celowe, zwłaszcza z uwagi na miejsce, potrzebne do powrotnego transportu pustych pojemmków, jest składanie bocznych ścianek do wewnątrz, przy czym powinny się one wówczas układać w obrębie dna pojemnika, a zatem nie wystawać poza jego wymiary. Aby jednak móc

4 zastosować zawiasy błonowe, a zarazem zapewnić w stanie rozłożonym podparcie ścianek bocznych od dołu, między ścianką boczną i dnem pojemnika korzystnie umieszczone są elementy pośrednie, które są połączone ze ściankami bocznymi i dnem pojemnika za pośrednictwem poszczególnych zawiasów błonowych Elementy pośrednie są po wyjęciu pojemnika z formy składane do wewnątrz i zatrzaskiwane na dnie pojemnika, tak ze stanowią one quasi-stały element składowy dna. Elementy pośrednie tworzą wówczas korzystnie powierzchnie przylegania, a zarazem powierzchnie nośne dla rozłożonych ścianek bocznych, z którymi są połączone za pośrednictwem zawiasów błonowych Dzięki temu, ze elementy pośrednie przynajmniej jednej pary przeciwległych ścianek bocznych są wyższe niż elementy pośrednie drugiej pary ścianek bocznych, osadzone na wyższych elementach pośrednich ścianki boczne mogą być składane nad pozostałymi ściankami bocznymi W przypadku zachodzenia na siebie przeciwległych ścianek bocznych elementy pośrednie muszą być odpowiednio stopniowane, a grubość ścianek bocznych zróżnicowana W położeniu rozłożonym ścianki boczne można korzystnie wzajemnie blokować, przy czym blokada ta musi być, inaczej niż w przypadku elementów pośrednich, możliwa do usunięcia Na blokadę nadaje się zwłaszcza układ, w którym zatrzaski jednej ścianki współpracują z odpowiednimi wybraniami drugiej ścianki bocznej Przedmiot wynalazku jest uwidoczniony w przykładach wykonania na rysunku, na którym fig 1 przedstawia pojemnik z rozłożonymi ściankami bocznymi w widoku perspektywicznym, fig 2 - pojemnik w położeniu przejścia do stanu rozłożonego, w widoku, fig 3 - pojemnik w położeniu przejścia do stanu rozłożonego, w widoku, fig 4 - złożony pojemnik według fig 1 do 3, w widoku perspektywicznym, fig 5 - dno pojemnika, element pośredni i część ścianki bocznej, w częściowym przekroju, fig 6 - elementy z fig 5 w częściowym przekroju ukazującym przebieg formowania, fig 7 -inną postać wykonania, analogicznie do fig 5, w przekroju, fig 8-mną postać wykonania, analogicznie do fig 5 i 7, w przekroju częściowym, fig 9 - blokadę obu uniesionych ścianek bocznych, w częściowym widoku, fig 10 - pojemnik w schematycznym widoku objaśniającym mechanizm składania, fig 11 - pojemnik ze złożonymi częściowo do wewnątrz ściankami bocznymi w widoku, a fig 12 - złożony pojemnik w schematycznym przekroju Pojemnik ukazany na fig 1 do 4 zawiera prostokątne dno 1 i cztery ścianki boczne 2 do 5, przy czym w przedstawionym przykładzie wykonania wymiary jego podstawy wynoszą 300 x 400 mm, a ścianki boczne 2 i 4 są ściankami dłuższymi, a ścianki boczne 3 i 5 są ściankami węższymi. Ścianki boczne 2 do 5 można składać do wewnątrz na dno pojemnika 1, przy czym ostateczne złożenie uwidocznione jest na fig 4. Fig 2 pokazuje, ze w celu złożenia pojemnika według fig 4 najpierw obie dłuższe ścianki 2 i 4, a następnie obie znajdujące się w położeniu złożonym pod nimi wąskie ścianki boczne 3 i 5 odchylane są do góry w położenie prostopadłe do dna pojemnika 1. W tym pionowym ustawieniu czterech ścianek pojemnika są one wzajemnie blokowane, przy czym odpowiedni mechanizm blokujący widoczny jest przykładowo na fig 8. Ponadto ścianki boczne 2 do 5 w ustawieniu rozłożonym (fig 1) opierają się swymi dolnymi krawędziami 6 na dnie pojemnika lub opisanych dalej w sposób bardziej szczegółowy elementach pośrednich, które tworzą powierzchnie podparcia 7, służące również do przenoszenia ciężaru ustawianych jeden na drugim pojemników Skrzynkowy pojemnik składający się z czterech ścianek bocznych i dna jest wykonywany jako jedna część w ramach jednej operacji roboczej, tak ze zbędny staje się montaż poszczególnych elementów. Pojemnik może być w takiej postaci, w jakiej wychodzi z formy wielokrotnie składany i rozkładany Cztery ścianki boczne me są przy tym zamocowane bezpośrednio do dna pojemnika, tylko za pośrednictwem jednoczęściowych elementów pośrednich 8 do 11, które zostały oddzielnie pokazane na fig 5, 7 i 8 Na fig. 5 pokazano dno pojemnika 1, jedną ściankę boczną 5 w pozycji rozłożonej oraz element pośredni 11 między ścianką boczną i dnem pojemnika Ścianka boczna 5 jest przy tym połączona przegubowo, za pośrednictwem rozciągającego się na całej długości zawiasu

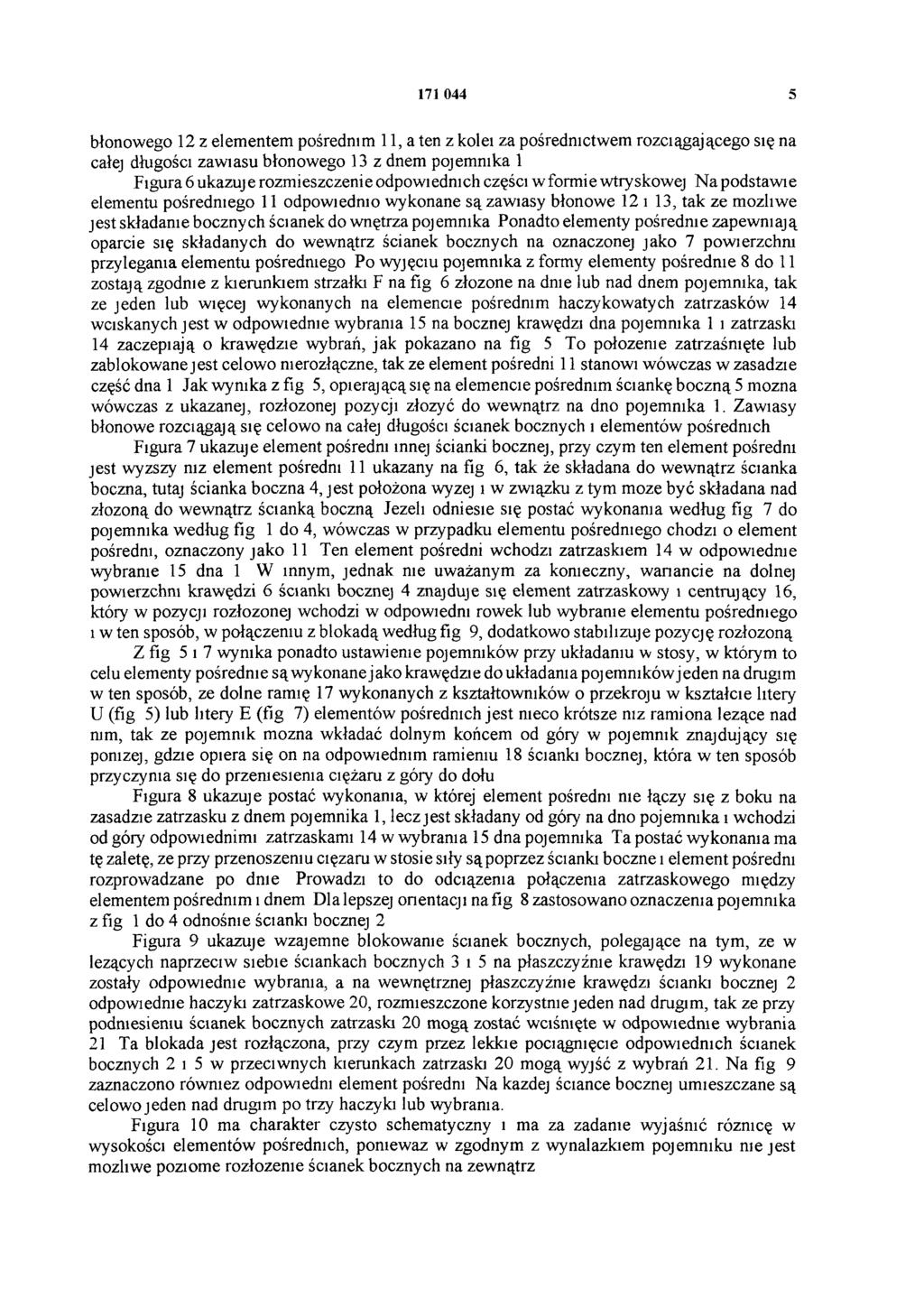

5 błonowego 12 z elementem pośrednim 11, a ten z kolei za pośrednictwem rozciągającego się na całej długości zawiasu błonowego 13 z dnem pojemnika 1 Figura 6 ukazuj e rozmieszczenie odpowiednich części w formie wtryskowej N a podstawie elementu pośredniego 11 odpowiednio wykonane są zawiasy błonowe 12 i 13, tak ze możliwe jest składanie bocznych ścianek do wnętrza pojemnika Ponadto elementy pośrednie zapewniają oparcie się składanych do wewnątrz ścianek bocznych na oznaczonej jako 7 powierzchni przylegania elementu pośredniego Po wyjęciu pojemnika z formy elementy pośrednie 8 do 11 zostają zgodnie z kierunkiem strzałki F na fig 6 złożone na dnie lub nad dnem pojemnika, tak ze jeden lub więcej wykonanych na elemencie pośrednim haczykowatych zatrzasków 14 wciskanych jest w odpowiednie wybrania 15 na bocznej krawędzi dna pojemnika 1 i zatrzaski 14 zaczepiają o krawędzie wybrań, jak pokazano na fig 5. To położenie zatrzaśnięte lub zablokowane jest celowo nierozłączne, tak ze element pośredni 11 stanowi wówczas w zasadzie część dna 1. Jak wynika z fig 5, opierającą się na elemencie pośrednim ściankę boczną 5 można wówczas z ukazanej, rozłożonej pozycji złożyć do wewnątrz na dno pojemnika 1. Zawiasy błonowe rozciągają się celowo na całej długości ścianek bocznych i elementów pośrednich Figura 7 ukazuje element pośredni innej ścianki bocznej, przy czym ten element pośredni jest wyższy niż element pośredni 11 ukazany na fig 6, tak że składana do wewnątrz ścianka boczna, tutaj ścianka boczna 4, jest położona wyżej i w związku z tym może być składana nad złożoną do wewnątrz ścianką boczną. Jeżeli odniesie się postać wykonania według fig 7 do pojemnika według fig 1 do 4, wówczas w przypadku elementu pośredniego chodzi o element pośredni, oznaczony jako 11 Ten element pośredni wchodzi zatrzaskiem 14 w odpowiednie wybranie 15 dna 1. W innym, jednak nie uważanym za konieczny, wariancie na dolnej powierzchni krawędzi 6 ścianki bocznej 4 znajduje się element zatrzaskowy i centrujący 16, który w pozycji rozłożonej wchodzi w odpowiedni rowek lub wybranie elementu pośredniego i w ten sposób, w połączeniu z blokadą według fig 9, dodatkowo stabilizuje pozycję rozłożoną. Z fig 5 i 7 wynika ponadto ustawienie pojemników przy układaniu w stosy, w którym to celu elementy pośrednie są wykonane jako krawędzie do układania pojemników jeden na drugim w ten sposób, ze dolne ramię 17 wykonanych z kształtowników o przekroju w kształcie litery U (fig 5) lub litery E (fig 7) elementów pośrednich jest nieco krótsze niż ramiona leżące nad rum, tak ze pojemnik można wkładać dolnym końcem od góry w pojemnik znajdujący się poniżej, gdzie opiera się on na odpowiednim ramieniu 18 ścianki bocznej, która w ten sposób przyczynia się do przeniesienia ciężaru z góry do dołu Figura 8 ukazuje postać wykonania, w której element pośredni nie łączy się z boku na zasadzie zatrzasku z dnem pojemnika 1, lecz jest składany od góry na dno pojemnika i wchodzi od góry odpowiednimi zatrzaskami 14 w wybrania 15 dna pojemnika Ta postać wykonania ma tę zaletę, ze przy przenoszeniu ciężaru w stosie siły s ą poprzez ścianki boczne i element pośredni rozprowadzane po dnie Prowadzi to do odciążenia połączenia zatrzaskowego między elementem pośrednim i dnem. Dla lepszej orientacji na fig 8 zastosowano oznaczenia pojemnika z fig 1 do 4 odnośnie ścianki bocznej 2 Figura 9 ukazuje wzajemne blokowanie ścianek bocznych, polegające na tym, ze w lezących naprzeciw siebie ściankach bocznych 3 i 5 na płaszczyźnie krawędzi 19 wykonane zostały odpowiednie wybrania, a na wewnętrznej płaszczyźnie krawędzi ścianki bocznej 2 odpowiednie haczyki zatrzaskowe 20, rozmieszczone korzystnie jeden nad drugim, tak ze przy podniesieniu ścianek bocznych zatrzaski 20 mogą zostać wciśnięte w odpowiednie wybrania 21 Ta blokada jest rozłączona, przy czym przez lekkie pociągnięcie odpowiednich ścianek bocznych 2 i 5 w przeciwnych kierunkach zatrzaski 20 mogą wyjść z wybrań 21. Na fig 9 zaznaczono również odpowiedni element pośredni Na każdej ściance bocznej umieszczane są celowo jeden nad drugim po trzy haczyki lub wybrania. Figura 10 ma charakter czysto schematyczny i ma za zadanie wyjaśnić różnicę w wysokości elementów pośrednich, ponieważ w zgodnym z wynalazkiem pojemniku nie jest możliwe poziome rozłożenie ścianek bocznych na zewnątrz

6 Figura 11 ukazuje również zróżnicowanie wysokości elementów pośrednich, oznaczonych tutaj jako 9, 10 i 11, takie ze każda ze ścianek bocznych może zostać złożona nad inną ścianką boczną. Zróżnicowana wysokość elementów pośrednich 9 i 10 jednej pary przeciwległych ścianek bocznych 5 i 3 wynika stąd, ze ścianki boczne 3 i 5 po złożeniu zachodzą na siebie, w związku z czym wysokość elementów pośrednich musi być odpowiednio zwiększona o grubość ścianek bocznych Odpowiednio wyższy jest element pośredni 10, ponieważ ścianka boczna 4 jest składana nad ściankami bocznymi 3 i 5 Figura 12 uwidacznia składanie ścianek bocznych jedna nad drugą oraz tłumaczy konieczność zróżnicowania wysokości elementów pośrednich Jak to wyraźnie wynika z fig 5, 7 i 8, zawias błonowy znajduje się między boczną i odpowiednim elementem pośrednim na wewnętrznej krawędzi ścianki bocznej, tak ze odpowiednia ścianka boczna może być w stosunku do pojemnika składana jedynie do wewnątrz i w pozycji pionowej przylega dolną powierzchnią swojej dolnej krawędzi 6 do odpowiedniej powierzchni przylegania 7 elementu pośredniego Ścianka boczna me może być składana na zewnątrz FIG.2

7 FIG

8 FIG.4

9 FIG. 7 FIG.5 FIG.6

10 FIG.8 FIG.9

11 FIG.10 FIG.11 FIG.12

12 FIG.1 Departament Wydawnictw UP RP. Nakład 90 egz. Cena 4,00 zł
