1 RZECZPOSPOLITA Qpis patentowy POLSKA Patent dodatkowy Int. Cl/ E04B 5/08 do patentunr Int. CL5 E04B 5/08 Zgłoszono: (P ) Pierwszeństwo. - mim* URZĄD \\ivik Zgłoszenie ogłoszono: » * PATENTOWY RP Opis patentowy opublikowano: Twórcywynalazku: Wiesław Furdal, Jacek Zbigniew Porczyński, Uprawniony zpatentu: Biuro Projektowo-Badawcze Przemysłu Ceramiki Budowlanej Cerprojekt", Warszawa (Polska) Strop ceramiczno-żelbetowy Przedmiotem wynalazku jest strop ceramiczno-żelbetowy wykorzystujący w konstrukcji jako elementy nośne belki ceramiczne wykonane z pustaków ceramicznych i przeznaczony przede wszystkim dla budynków mieszkalnych realizowanych metodami tradycyjnymi budownictwa. Znane są różne rodzaje stropów belkowo-ceramicznych wykonywanych z belek prefabryko wanych żelbetowych i ceramicznych zawierające wypełnienie elementami ceramicznymi w postaci pustaków ceramicznych o różnych kształtach, konstrukcji i wymiarach. Do znanych i nadal stosowanych stropów zawierających w konstrukcji belki żelbetowe można zaliczyć stropy DMS", Ackermana" lub z pustaków typu FERT" czy CERIT". Tegorodzaju konstrukcja stropu znana jest np. z opisu patentowego polskiego nr czy opisu wzoru użytkowego nr RU Strop ceramiczno-żelbetowy zawierający belki ceramiczne utworzone z pustaków ceramicznych zbrojo nych prętami zbrojeniowymi znany jest z polskiego opisu patentowego nr Według tego rozwiązania belka ceramiczna jest utworzona z osiowo usytuowanych pustaków ceramicznych połączonych prętami zbrojeniowymi usytuowanymi w strefie ściskanej i rozciąganej w odpowied nio ukształtowanych kanałach na bocznych powierzchniach pustaków ceramicznych. Na tych powierzchniach pustaki ceramiczne mają wykształcone konstrukcyjne elementy wsporcze dla opierania na nich pustaków ceramicznych wypełniających przestrzeń między belkami cerami cznymi. Strop jako całość jest gotowy do pracy zgodnie z przeznaczeniem po wypełnieniu spoin między pustakami ceramicznymi i kanałów wraz z umieszczonymi w nich prętami zbrojeniowymi masą betonową lub odpowiednią zaprawą budowlaną oraz oczywiście po związaniu masy betono wej lub zaprawy i uzyskaniu przez konstrukcję stropu wymaganej wytrzymałości. Ze względu na pionowość ścianek bocznych stosowanych pustaków ceramicznych oraz niewielkich w przekroju kanałów utrzymujących pręty zbrojeniowe masa betonowa i zaprawa budowlana tworzy niewielką w przekroju belkę teową, co łącznie z sąsiednimi pustakami tworzy ograniczoną również strefę ściskaną w stosunku do strefy rozciąganej, co z kolei ogranicza zarówno możliwość uzyskiwania większych rozpiętości, zwłaszcza powyżej 5,40 m i przenoszenia większych obciążeń przez strop. Przenoszenie znacznych obciążeń przez taki strop utrudnia ponadto usytuowanie kanałów w

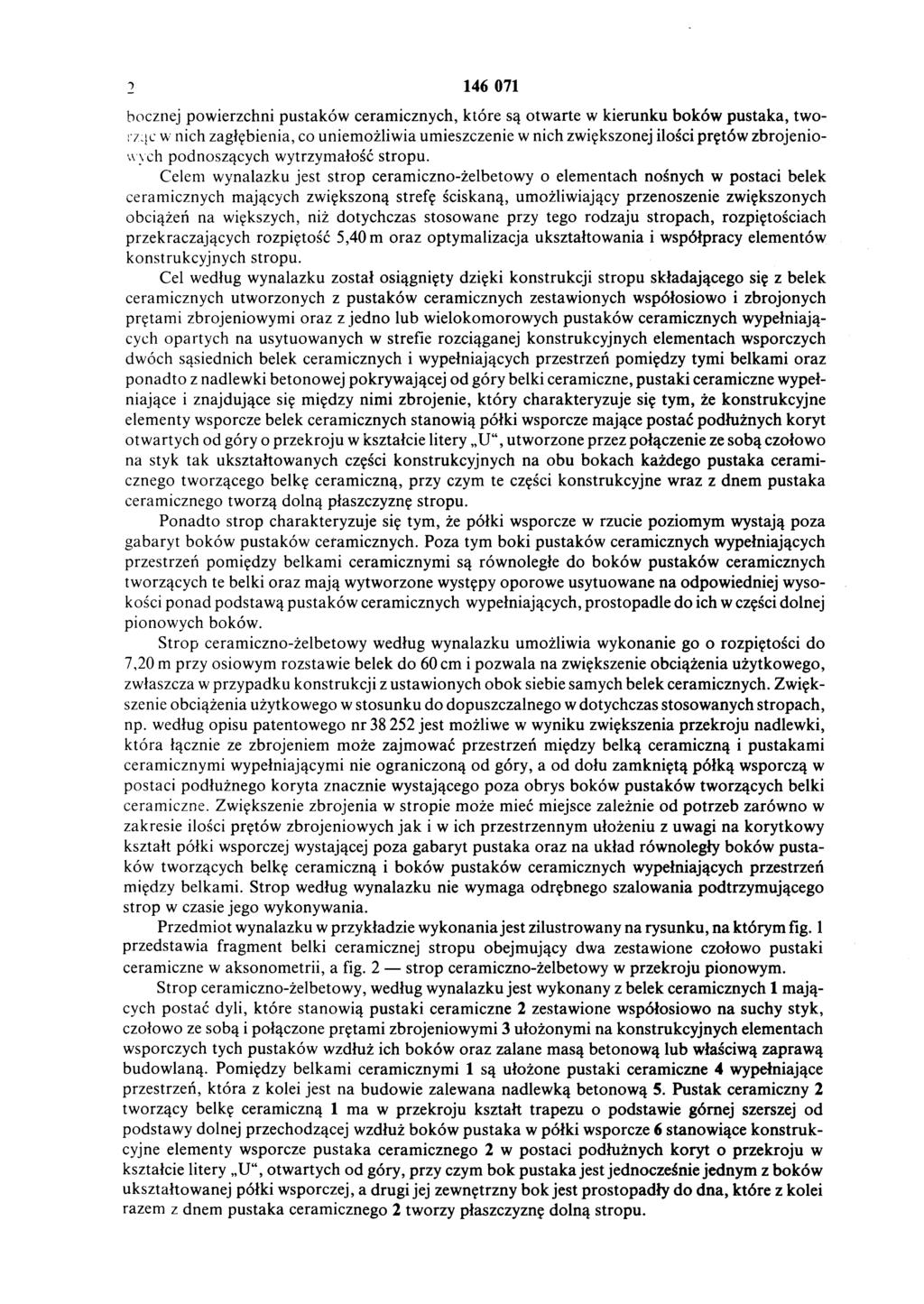

2 bocznej powierzchni pustaków ceramicznych, które są otwarte w kierunku boków pustaka, two rząc w nich zagłębienia, co uniemożliwia umieszczenie w nich zwiększonej ilości prętów zbrojenio wych podnoszących wytrzymałość stropu. Celem wynalazku jest strop ceramiczno-żelbetowy o elementach nośnych w postaci belek ceramicznych mających zwiększoną strefę ściskaną, umożliwiający przenoszenie zwiększonych obciążeń na większych, niż dotychczas stosowane przy tego rodzaju stropach, rozpiętościach przekraczających rozpiętość 5,40 m oraz optymalizacja ukształtowania i współpracy elementów konstrukcyjnych stropu. Cel według wynalazku został osiągnięty dzięki konstrukcji stropu składającego się z belek ceramicznych utworzonych z pustaków ceramicznych zestawionych współosiowo i zbrojonych prętami zbrojeniowymi oraz z jedno lub wielokomorowych pustaków ceramicznych wypełniają cych opartych na usytuowanych w strefie rozciąganej konstrukcyjnych elementach wsporczych dwóch sąsiednich belek ceramicznych i wypełniających przestrzeń pomiędzy tymi belkami oraz ponadto z nadlewki betonowej pokrywającej od góry belki ceramiczne, pustaki ceramiczne wypeł niające i znajdujące się między nimi zbrojenie, który charakteryzuje się tym, że konstrukcyjne elementy wsporcze belek ceramicznych stanowią półki wsporcze mające postać podłużnych koryt otwartych od góry o przekroju w kształcie litery U", utworzone przez połączenie ze sobą czołowo na styk tak ukształtowanych części konstrukcyjnych na obu bokach każdego pustaka cerami cznego tworzącego belkę ceramiczną, przy czym te części konstrukcyjne wraz z dnem pustaka ceramicznego tworzą dolną płaszczyznę stropu. Ponadto strop charakteryzuje się tym, że półki wsporcze w rzucie poziomym wystają poza gabaryt boków pustaków ceramicznych. Poza tym boki pustaków ceramicznych wypełniających przestrzeń pomiędzy belkami ceramicznymi są równoległe do boków pustaków ceramicznych tworzących te belki oraz mają wytworzone występy oporowe usytuowane na odpowiedniej wyso kości ponad podstawą pustaków ceramicznych wypełniających, prostopadle do ich w części dolnej pionowych boków. Strop ceramiczno-żelbetowy według wynalazku umożliwia wykonanie go o rozpiętości do 7,20 m przy osiowym rozstawie belek do 60 cm i pozwala na zwiększenie obciążenia użytkowego, zwłaszcza w przypadku konstrukcji z ustawionych obok siebie samych belek ceramicznych. Zwięk szenie obciążenia użytkowego w stosunku do dopuszczalnego w dotychczas stosowanych stropach, np. według opisu patentowego nr jest możliwe w wyniku zwiększenia przekroju nadlewki, która łącznie ze zbrojeniem może zajmować przestrzeń między belką ceramiczną i pustakami ceramicznymi wypełniającymi nie ograniczoną od góry, a od dołu zamkniętą półką wsporczą w postaci podłużnego koryta znacznie wystającego poza obrys boków pustaków tworzących belki ceramiczne. Zwiększenie zbrojenia w stropie może mieć miejsce zależnie od potrzeb zarówno w zakresie ilości prętów zbrojeniowych jak i w ich przestrzennym ułożeniu z uwagi na korytkowy kształt półki wsporczej wystającej poza gabaryt pustaka oraz na układ równoległy boków pusta ków tworzących belkę ceramiczną i boków pustaków ceramicznych wypełniających przestrzeń między belkami. Strop według wynalazku nie wymaga odrębnego szalowania podtrzymującego strop w czasie jego wykonywania. Przedmiot wynalazku w przykładzie wykonaniajest zilustrowany na rysunku, na którym fig. 1 przedstawia fragment belki ceramicznej stropu obejmujący dwa zestawione czołowo pustaki ceramiczne w aksonometrii, a fig. 2 strop ceramiczno-żelbetowy w przekroju pionowym. Strop ceramiczno-żelbetowy, według wynalazku jest wykonany z belek ceramicznych 1 mają cych postać dyli, które stanowią pustaki ceramiczne 2 zestawione współosiowo na suchy styk, czołowo ze sobą i połączone prętami zbrojeniowymi 3 ułożonymi na konstrukcyjnych elementach wsporczych tych pustaków wzdłuż ich boków oraz zalane masą betonową lub właściwą zaprawą budowlaną. Pomiędzy belkami ceramicznymi 1 są ułożone pustaki ceramiczne 4 wypełniające przestrzeń, która z kolei jest na budowie zalewana nadlewką betonową 5. Pustak ceramiczny 2 tworzący belkę ceramiczną 1 ma w przekroju kształt trapezu o podstawie górnej szerszej od podstawy dolnej przechodzącej wzdłuż boków pustaka w półki wsporcze 6 stanowiące konstruk cyjne elementy wsporcze pustaka ceramicznego 2 w postaci podłużnych koryt o przekroju w kształcie litery U", otwartych od góry, przy czym bok pustakajest jednocześnie jednym z boków ukształtowanej półki wsporczej, a drugi jej zewnętrzny bok jest prostopadły do dna, które z kolei razem z dnem pustaka ceramicznego 2 tworzy płaszczyznę dolną stropu.

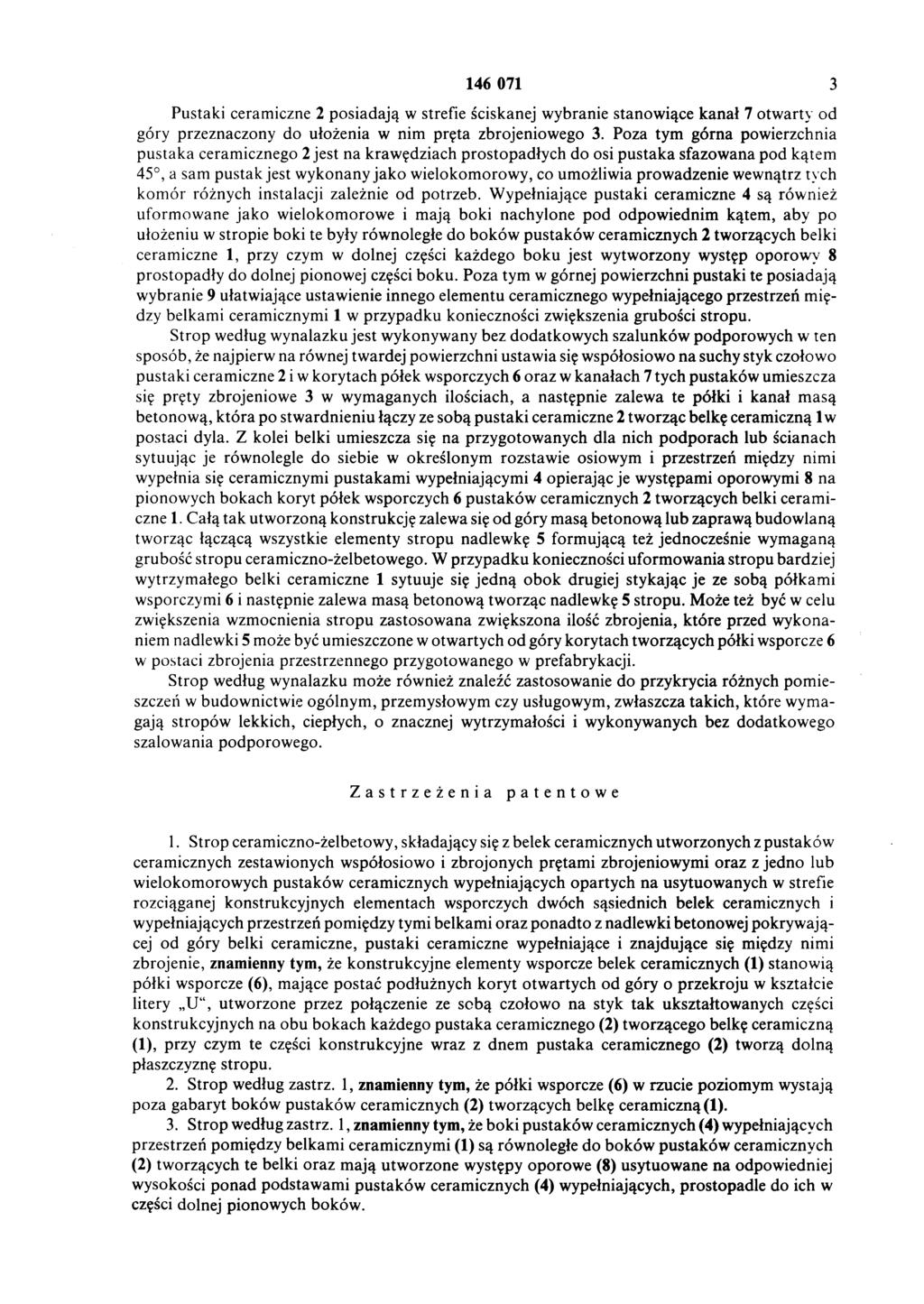

3 Pustaki ceramiczne 2 posiadają w strefie ściskanej wybranie stanowiące kanał 7 otwarty od góry przeznaczony do ułożenia w nim pręta zbrojeniowego 3. Poza tym górna powierzchnia pustaka ceramicznego 2 jest na krawędziach prostopadłych do osi pustaka sfazowana pod kątem 45, a sam pustak jest wykonany jako wielokomorowy, co umożliwia prowadzenie wewnątrz tych komór różnych instalacji zależnie od potrzeb. Wypełniające pustaki ceramiczne 4 są również uformowane jako wielokomorowe i mają boki nachylone pod odpowiednim kątem, aby po ułożeniu w stropie boki te były równoległe do boków pustaków ceramicznych 2 tworzących belki ceramiczne 1, przy czym w dolnej części każdego boku jest wytworzony występ oporowy 8 prostopadły do dolnej pionowej części boku. Poza tym w górnej powierzchni pustaki te posiadają wybranie 9 ułatwiające ustawienie innego elementu ceramicznego wypełniającego przestrzeń mię dzy belkami ceramicznymi 1 w przypadku konieczności zwiększenia grubości stropu. Strop według wynalazku jest wykonywany bez dodatkowych szalunków podporowych w ten sposób, że najpierw na równej twardej powierzchni ustawia się współosiowo na suchy styk czołowo pustaki ceramiczne 2 i w korytach półek wsporczych 6 oraz w kanałach 7 tych pustaków umieszcza się pręty zbrojeniowe 3 w wymaganych ilościach, a następnie zalewa te półki i kanał masą betonową, która po stwardnieniu łączy ze sobą pustaki ceramiczne 2 tworząc belkę ceramiczną Iw postaci dyla. Z kolei belki umieszcza się na przygotowanych dla nich podporach lub ścianach sytuując je równolegle do siebie w określonym rozstawie osiowym i przestrzeń między nimi wypełnia się ceramicznymi pustakami wypełniającymi 4 opierając je występami oporowymi 8 na pionowych bokach koryt półek wsporczych 6 pustaków ceramicznych 2 tworzących belki cerami czne 1. Całą tak utworzoną konstrukcję zalewa się od góry masą betonową lub zaprawą budowlaną tworząc łączącą wszystkie elementy stropu nadlewkę 5 formującą też jednocześnie wymaganą grubość stropu ceramiczno-żelbetowego. W przypadku konieczności uformowania stropu bardziej wytrzymałego belki ceramiczne 1 sytuuje się jedną obok drugiej stykając je ze sobą półkami wsporczymi 6 i następnie zalewa masą betonową tworząc nadlewkę 5 stropu. Może też być w celu zwiększenia wzmocnienia stropu zastosowana zwiększona ilość zbrojenia, które przed wykona niem nadlewki 5 może być umieszczone w otwartych od góry korytach tworzących półki wsporcze 6 w postaci zbrojenia przestrzennego przygotowanego w prefabrykacji. Strop według wynalazku może również znaleźć zastosowanie do przykrycia różnych pomie szczeń w budownictwie ogólnym, przemysłowym czy usługowym, zwłaszcza takich, które wyma gają stropów lekkich, ciepłych, o znacznej wytrzymałości i wykonywanych bez dodatkowego szalowania podporowego. Zastrzeżenia patentowe 1. Strop ceramiczno-żelbetowy, składający się z belek ceramicznych utworzonych z pustaków ceramicznych zestawionych współosiowo i zbrojonych prętami zbrojeniowymi oraz z jedno lub wielokomorowych pustaków ceramicznych wypełniających opartych na usytuowanych w strefie rozciąganej konstrukcyjnych elementach wsporczych dwóch sąsiednich belek ceramicznych i wypełniających przestrzeń pomiędzy tymi belkami oraz ponadto z nadlewki betonowej pokrywają cej od góry belki ceramiczne, pustaki ceramiczne wypełniające i znajdujące się między nimi zbrojenie, znamienny tym, że konstrukcyjne elementy wsporcze belek ceramicznych (1) stanowią półki wsporcze (6), mające postać podłużnych koryt otwartych od góry o przekroju w kształcie litery U", utworzone przez połączenie ze sobą czołowo na styk tak ukształtowanych części konstrukcyjnych na obu bokach każdego pustaka ceramicznego (2) tworzącego belkę ceramiczną (1), przy czym te części konstrukcyjne wraz z dnem pustaka ceramicznego (2) tworzą dolną płaszczyznę stropu. 2. Strop według zastrz. 1, znamienny tym, że półki wsporcze (6) w rzucie poziomym wystają poza gabaryt boków pustaków ceramicznych (2) tworzących belkę ceramiczną (1). 3. Strop według zastrz. 1, znamienny tym, że boki pustaków ceramicznych (4) wypełniających przestrzeń pomiędzy belkami ceramicznymi (1) są równoległe do boków pustaków ceramicznych (2) tworzących te belki oraz mają utworzone występy oporowe (8) usytuowane na odpowiedniej wysokości ponad podstawami pustaków ceramicznych (4) wypełniających, prostopadle do ich w części dolnej pionowych boków.

4 FIG. 1

5 <N O
