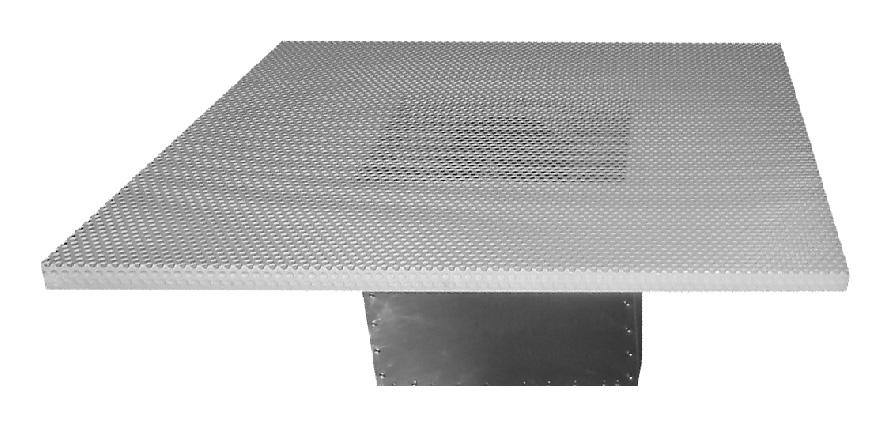

1 Anemostaty prostok¹tne z perforowanym panelem czo³owym SDBP Atesty Higieniczne: HK/B/1121/02/2007 Anemostaty sufitowe SDBP s¹ przeznaczone do instalacji wentylacyjnych nisko- i œredniociœnieniowych. Ze wzglêdu na swoj¹ budowê mog¹ byæ stosowane do grzania lub ch³odzenia pomieszczeñ o wysokoœci do 4 metrów i du ym zró nicowaniu temperatur powietrza nawiewanego i powietrza wewnêtrznego (ch³odzenie przy Tmax = 10K, grzanie przy Tmax = 15K). Anemostat SDBP z perforowanym panelem czo³owym. SMAY Sp. z o.o. / ul. Ciep³ownicza 29 / Kraków tel / fax / info@smay.eu

2 Anemostaty SDBP Wykonanie Anemostaty SDBP s¹ wykonane ze stali ocynkowanej lakierowanej proszkowo na kolor bia³y RAL9010. Na zamówienie mo liwe jest lakierowanie na inny kolor RAL. Panel czo³owy anemostatu wykonany jest z blachy perforowanej. W wersji nawiewnej SDBPN anemostat posiada stalowe kierownice ukryte za panelem czo³owym, pozwalaj¹ce na uzyskanie nawiewu 1-, 2-, 3- lub 4-kierunkowego oraz izolowan¹ skrzynkê rozprê n¹ SRt. Wersja wywiewna SDBPW nie posiada kierownic powietrza. Kierunki nawiewu SDBPN kierownica zamkniêta 1-kierunkowy 2-kierunkowy 2-kierunkowy (naro ny) 3-kierunkowy 4-kierunkowy kierownica otwarta Monta Anemostaty s¹ przystosowane do monta u w modu³owych sufitach podwieszanych o rozmiarze pojedynczego modu³u 600x600 mm. SDBP ze skrzynk¹ rozprê n¹ z przy³¹czem bocznym (standard) SDBP ze skrzynk¹ rozprê n¹ z przy³¹czem górnym (opcja) [mm] A H C D E C1 D1 E Gdzie: A - wymiar zewnêtrzny anemostatu w mm H - wysokoœæ skrzynki rozprê nej z króæcem bocznym w mm C, C1 - wymiar skrzynki rozprê nej w mm D, D1 - œrednica króæca pod³¹czeniowego w mm E, E1 - odleg³oœæ od panelu czo³owego do króæca pod³¹czeniowego w mm 452 wersja 5.2.5

3 Dobór SDBP Oznaczenia: 3 V t [m /h] ca³kowity przep³yw powietrza t [Ê] ró nica temperatur powietrza p [Ðà] miejscowa strata ciœnienia L [m] zasiêg strumienia powietrza L w [db(a)] poziom mocy akustycznej Charakterystyki nawiewników SDBP Maksymalny zasiêg strugi Nawiewnik 2-kierunkowy przeciwleg³y Zasiêg [m] Nawiewnik 4-kierunkowy Zasiêg [m] Zasiêg [m] Nawiewnik 2-kierunkowy naro ny Nawiewnik 3-kierunkowy Nawiewnik 1-kierunkowy Zasiêg [m] Zasiêg [m] wersja

4 Dobór SDBP nawiewnika 4-kierunkowy nawiewnika 2-kierunkowy nawiewnika 3-kierunkowy nawiewnika 1-kierunkowy Ha³as nawiewnika 4-kierunkowy Ha³as nawiewnika 3-kierunkowy Ha³as nawiewnika 2-kierunkowy Ha³as nawiewnika 1-kierunkowy 454 wersja 5.2.5

5 Akcesoria i sposób zamówienia SDBP Przy zamówieniu nale y podaæ informacje wed³ug poni szego sposobu: <TYP ANEMOSTATU > - < S > - < W > - SL< RAL > / < ADD> Gdzie: <TYP ANEMOSTATU> - SDBPN (nawiewnik) lub SDBPW (wywiewnik) <S> - wymiar anemostatu: 250, 300, 400, 500, 550 <W> - iloœæ kierunków nawiewu: 1 = nawiew 1-kierunkowy 2 = nawiew 2-kierunkowy 2N = nawiew 2-kierunkowy naro ny 3 = nawiew 3-kierunkowy 4 = nawiew 4-kierunkowy SL - wykoñczenie: ramka i panel czo³owy lakierowane <RAL> - kolor wg palety RAL * <ADD> - w tym miejscu nale y okreœliæ akcesoria dodatkowe jak poni ej: Akcesoria ** Skrzynka rozprê na wg konfiguracji jak poni ej: <SR><I>-<K><R> <I> - izolacja: * brak = brak izolacji t = izolowana (tylko gdy K= b) <K> - po³o enie króæca: b = boczne g = górne <R> - przepustnica w króæcu przy³¹czeniowym: * brak = brak przepustnicy, P = przepustnica z regulacj¹ z zewn¹trz skrzynki * wartoœci opcjonalne, w przypadku ich nie podania zostan¹ zastosowane wartoœci domyœlne ** wiêcej informacji o akcesoriach na stronie 621 Przyk³ad zamówienia: SDBPN 300 2N SL9010 / SRt 260 b160p wersja

6 Notatki 456 wersja 5.2.5
