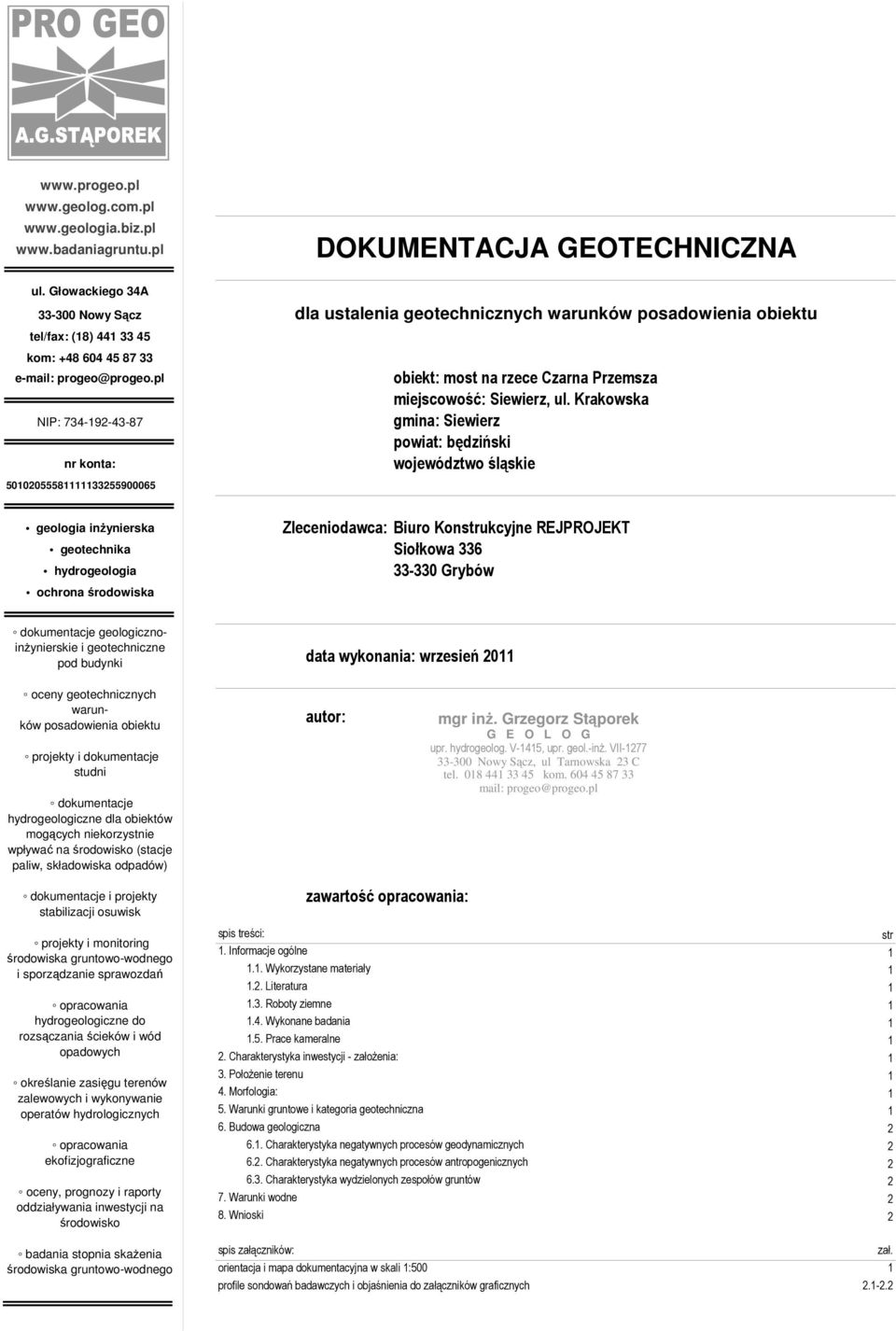

1 ul. Głowackiego 34A Nowy Sącz tel/fax: (18) kom: NIP: nr konta: DOKUMENTACJA GEOTECHNICZNA dla ustalenia geotechnicznych warunków posadowienia obiektu obiekt: most na rzece Czarna Przemsza miejscowość: Siewierz, ul. Krakowska gmina: Siewierz powiat: będziński województwo śląskie Zleceniodawca: Biuro Konstrukcyjne REJPROJEKT geotechnika Siołkowa Grybów geologia inŝynierska hydrogeologia ochrona środowiska dokumentacje geologicznoinŝynierskie i geotechniczne pod budynki data wykonania: wrzesień 2011 oceny geotechnicznych warunków posadowienia obiektu projekty i dokumentacje studni dokumentacje hydrogeologiczne dla obiektów mogących niekorzystnie wpływać na środowisko (stacje paliw, składowiska odpadów) autor: mgr inŝ. Grzegorz Stąporek G E O L O G upr. hydrogeolog. V-1415, upr. geol.-inŝ. VII Nowy Sącz, ul Tarnowska 23 C tel kom mail: progeo@progeo.pl dokumentacje i projekty stabilizacji osuwisk projekty i monitoring środowiska gruntowo-wodnego i sporządzanie sprawozdań opracowania hydrogeologiczne do rozsączania ścieków i wód opadowych określanie zasięgu terenów zalewowych i wykonywanie operatów hydrologicznych opracowania ekofizjograficzne oceny, prognozy i raporty oddziaływania inwestycji na środowisko badania stopnia skaŝenia środowiska gruntowo-wodnego zawartość opracowania: spis treści: str 1. Informacje ogólne Wykorzystane materiały Literatura Roboty ziemne Wykonane badania Prace kameralne 1 2. Charakterystyka inwestycji - załoŝenia: 1 3. PołoŜenie terenu 1 4. Morfologia: 1 5. Warunki gruntowe i kategoria geotechniczna 1 6. Budowa geologiczna Charakterystyka negatywnych procesów geodynamicznych Charakterystyka negatywnych procesów antropogenicznych Charakterystyka wydzielonych zespołów gruntów 2 7. Warunki wodne 2 8. Wnioski 2 spis załączników: zał. orientacja i mapa dokumentacyjna w skali 1:500 1 profile sondowań badawczych i objaśnienia do załączników graficznych

2 1. Informacje ogólne - zleceniodawca: Biuro Konstrukcyjne REJPROJEKT, Siołkowa 336, Grybów - typ opracowania: dokumentacja geotechniczna - prace terenowe wykonano: wrzesień Wykorzystane materiały - mapa topograficzna w skali 1: mapa geologiczna w skali 1: mapa sytuacyjna w skali 1:500 - obowiązujące normy 1.2. Literatura - Z.Wiłun, Zarys geotechniki, Wydawnictwa Komunikacji i Łączności, Warszawa W.Jaroszewski i in., Słownik geologii dynamicznej, Wydawnictwa Geologiczne, Warszawa E. Myślińska, Laboratoryjne badania gruntów, Wydawnictwa PWN, Warszawa Roboty ziemne rodzaj szt. głębokość (m) sondowanie 2 9,0-14,0 wykonawca: mgr inŝ. Grzegorz Stąporek, upr. hydrogeolog. V-1415, upr. geol.-inŝ. VII-1277 UWAGA: Otwory wykonano w miejscach umoŝliwiających przeprowadzenie badań z uwzględnieniem zagospodarowania terenu i istniejącej infrastrutury podziemnej 1.4. Wykonane badania - wizja lokalna w terenie - analiza geotechniczna terenu badań - badania polowe próbek gruntu - badania gruntu "in situ" - badania laboratoryjne pobranych próbek gruntu 1.5. Prace kameralne - zestawienie wyników badań - opracowanie części tekstowej - opracowanie załączników graficznych - określenie rzędnych terenu przez interpolację 2. Charakterystyka inwestycji: - obiekt: most na rzece Czarna Przemsza UWAGA: W chwili obecnej Inwestor nie posiada ostatecznego projektu obiektu - zostanie on dostosowany do warunków scharakteryzowanych w niniejszym opracowaniu. 3. PołoŜenie terenu - miejscowość: Siewierz, ul. Krakowska - gmina: Siewierz - powiat: będziński - województwo śląskie Współrzędne geograficzne GPS (układ BL WGS 84): stopnie [ o ] minuty ['] sekundy ["] N ,75 E ,22 4. Morfologia: - połoŝenie: terasa - róŝnica wysokości w miejscu projektowanej inwestycji: ok. 4,0 m między dnem potoku a nawierzchnią drogi - kierunek przepływu wody w rzece w miejscu inwestycji: SW 5. Warunki gruntowe i kategoria geotechniczna - warunki gruntowe: proste - proponowana kategoria geotechniczna: I lub II Ostateczna decyzja o zakwalifikowaniu inwestycji do kategorii geotechnicznej naleŝy do Projektanta i powinna uwzględniać przedstawioną w opracowaniu charakterystykę terenu badań, parametry fizyczno-mechaniczne gruntów, załoŝenia projektowe i rozwiązania konstrukcyjne. Pro Geo A.G. Stąporek, Strona 1

3 6. Budowa geologiczna W rejonie badań nad podłoŝem skalnym występuje warstwa czwartorzędowych zwietrzelin i zwietrzelin gliniastych rozwiniętych "in situ" na bazie podłoŝa skalnego. W zaleŝności od rodzaju skały macierzystej zwietrzeliny te zawierają zmienną ilość okruchów skalnych o róŝnej wielkości. Zwietrzeliny mogą w całości składać się z okruchów, bez gliniasto-ilastego materiału wypełniającego lub być w całości utworzone z materiału gliniastego, zachowując jedynie strukturę skały macierzystej. Niejednokrotnie przejście między podłoŝem skalnym a zwietrzeliną ma charakter płynny i nie występuje tu wyraźna granica. Profil gruntowy formacji terasowych dolin cieków budują typowe grunty aluwialne, wykształcone najczęściej jako naprzemianległe warstwy gruntów spoistych i niespoistych, lokalnie z wkładkami słabonośnych namułów gliniastych i piaszczystych, osadzonych ze stagnujących wód powodziowych. Charakteryzują się one zmienną ilością materiału organicznego i niskimi parametrami wytrzymałościowymi Charakterystyka negatywnych procesów geodynamicznych Do negatywnych procesów geodynamicznych, które na ogół mogą negatywnie oddziaływać na projektowane inwestycje, zalicza się np. osuwiska i obrywy mas gruntu, spływy warstw przypowierzchniowych, czy erozyjną działalność cieków, tworzących skarpy w rejonie ich koryt. W rejonie projektowanej inwestycji nie występują negatywne procesy geodynamiczne Charakterystyka negatywnych procesów antropogenicznych Do negatywnych procesów antropogenicznych zaliczyć moŝna wszelkie zjawiska wywołane działalnością człowieka, których istnienie moŝe negatywnie oddziaływać na projektowane inwestycje, np. deponowanie nasypów niebudowlanch, czy przekształcanie powierzchni terenu - skarpowanie, podcinanie zbocza, odprowadzanie wód w grunt, itp. W rejonie projektowanej inwestycji występują nasypy antropogeniczne, które naleŝy pominąć przy projektowaniu posadowienia Charakterystyka wydzielonych zespołów gruntów Na podstawie przeprowadzonych badań pobranych próbek gruntu, w oparciu o normy: PN-86/B-02480, PN-74/B-04452, PN-81/B-03020, występujące w podłoŝu grunty zakwalifikowano do odrębnych warstw geotechnicznych w oparciu o ich właściwości, genezę i stratygrafię. Charakterystykę własności fizyczno-mechanicznych wydzielonych warstw geotechnicznych oraz głębokości ich występowania przedstawiono na załączniku Warunki wodne Warunki hydrogeologiczne terenu są ściśle związane z jego budową geologiczną. Na terenie opracowania występują dwa horyzonty wodonośne wód podziemnych, głęboki, związany z wodami występującymi w podłoŝu skalnym i płytki czwartorzędowy. Woda gruntowa horyzontu czwartorzędowego w obrębie gruntów spoistych nie posiada swobodnego zwierciadła - występuje w postaci sączeń zasilanych głównie wodami infiltracyjnymi opadowymi oraz rzadziej, wodami wypływającymi z głębszego podłoŝa (tzw. wychodnie podczwartorzędowe). Sączenia te występują na zmiennej głębokości i posiadają zróŝnicowane wydajności uzaleŝnione głównie od pór roku. Sączenia wody gruntowej znajdujące się w obrębie warstwy gruntów spoistych często powodują wzrost ich wilgotności i pogorszenie parametrów geotechnicznych. W gruntach niespoistych woda gruntowa posiada zwierciadło swobodne lub napięte, a jego pionowy zasięg jest na ogół ograniczony spągiem nadległej warstwy gruntów spoistych. Wykonane prace geotechniczne wykazały występowanie wód podziemnych w postaci swobodnego zwierciadła wody na głębokości od 1,50 m ppt w otworze 1 i 2,20-12,30 m ppt w otworze 2 8. Wnioski Zaleca się: - dostosowanie sposobu posadowienia do stwierdzonych parametrów gruntu, w sposób niwelujący moŝliwość nierównomiernego osiadania gruntu pod fundamentami obiektu - zaleca się posadowienie poniŝej warstwy geotechnicznej I - nadzór geologiczny podczas prac związanych z posadowieniem obiektu Pro Geo A.G. Stąporek, Strona 2

4 Ctrl+m ORIENTACJA podziałka: ZAŁ.1 0 km 2 km 4 km mapa dokumentacyjna, skala 1:500 połoŝenie (współrzędne geograficzne) stopnie [ o ] minuty ['] sekundy ["] N ,75 E , Objaśnienia: 1 - lokalizacja sondowania badawczego

5 obiekt: most na rzece Czarna Przemsza sposób wykonania: sondowanie wykonał i opracował: miejscowość: Siewierz, ul. Krakowska data wykonania: wrzesień 2011 mgr inŝ. Grzegorz Stąporek, nr upr. V-1415, VII-1277 podziałka 0.00 przelot (m) od do miąŝszość warstwy (m) otwór 1 rodzaj gruntu opis gruntu rzędna: 289,30 m npm, zwierciadło wody 1,50-9,00 m ppt barwa 0,00 0,30 0,30 Gb Gleba czarna mw nr warstwy geotechnicznej symbol konsolidacji stan gruntu ID/IL wilgotność (%) gęstość obj. ρ (t/m 3 ) spójność Cu (kpa) kąt tarcia wewn. Φu ( 0 ) moduł pierw. odkszt. E0 (kpa) badania laboratoryjne badania polowe bad. dla mat. wypełn. zw.wody (m ppt) stratygrafia uwagi ,30 1,50 1,20 nn Nasyp niebudowlany - piasek + Ŝwir szara I - ln w , ,50 5,90 4,40 Ps Piasek średni szara II - I D =0,57; szg m 2, czwartorzęd ,90 8,00 2,10 Ps Piasek średni szara II - I D =0,42; szg m 2, ,00 9,00 1,00 Ps Piasek średni szara II - I D =0,53; szg m 2, ZAŁ.2.1

6 0.00 otwór 2 rzędna: 290,60 m npm, zwierciadło wody 2,20-12,30 m ppt 0,00 0,30 0,30 Gb Gleba czarna mw ,30 1,50 1,20 nn Nasyp niebudowlany - piasek + Ŝwir szara I - ln w , ,50 5,30 3,80 Ps Piasek średni szara II - I D =0,55; szg w/m 2, ,30 7,50 2,20 Ps Piasek średni szara II - I D =0,40; szg m 2, czwartorzęd ,50 12,30 4,80 Ps Piasek średni szara II - I D =0,57; szg m 2, , ,30 14,00 1,70 Iπ Ił pylasty szara III d I L =0,19; tpl mw 1, trias OBJAŚNIENIA: nb nasyp budowlany Gpz glina piaszczysta zwięzła H humus szg grunt średniozagęszczony mpl stan gruntu miękkoplastyczny nn nasyp niebudowlany Gz glina zwięzła Nm namuł zg grunt zagęszczony pl stan gruntu plastyczny Gb gleba Gπz glina pylasta zwięzła / pogranicze innego gruntu (parametru) bzg grunt bardzo zagęszczony tpl stan gruntu twardoplastyczny Pd piasek drobny Ip ił piaszczysty // przewarstwienie + domieszka pzw stan gruntu półzwarty Ps piasek średni I ił Łi łupek ilasty KWg zwietrzelina gliniasta zw stan gruntu zwarty Pr piasek gruby Iπ ił pylasty Łp łupek pylasty KRg rumosz gliniasty I L stopień plastyczności Pπ piasek pylasty Po pospółka Łp łupek piaszczysty T torf I D stopień zagęszczenia Pg piasek gliniasty Pog pospółka gliniasta Ł-k łupek SM grunt skalisty miękki N - S kierunek przekroju πp pył piaszczysty ś Ŝwir P-c piaskowiec ST grunt skalisty twardy Q utwory czwartorzędowe π pył śg Ŝwir gliniasty w grunt wilgotny Li skała lita T utwory trzeciorzędowe Gp glina piaszczysta KW zwietrzelina m grunt mokry m.sp. skała mało spękana Cr utwory kredowe G glina KR rumosz nw grunt nawodniony s.sp. skała średnio spękana Pg utwory paleogeńskie Gπ glina pylasta KO otoczaki ln grunt luźny b.sp. skała bardzo spękana 1 otwór/sondowanie 7 nr wyrobiska zwierciadło wody nawiercone sączenie wody gruntowej linia i nr przekroju wykop 330,20 rzędna 1 I zwierciadło wody ustabilizowane strefa nawodnienia ZAŁ.2.2
