1 ul. Kopanina 54/56 blok C, pokój 1, Poznań DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO WRAZ Z OPINIĄ GEOTECHNICZNĄ OKREŚLAJĄCA WARUNKI GRUNTOWO WODNE POD PRZEBUDOWĘ ULICY ZACISZE W ALEKSANDROWIE KUJAWSKIM Miejscowość: Gmina: Powiat: Województwo: Zleceniodawca: Autorzy: Aleksandrów Kujawski Aleksandrów Kujawski aleksandrowski kujawsko pomorskie Biuro Inżynierskie TeeS Tomasz Smoliński ul. Okrzei 54/52, Włocławek mgr Paweł Gramacki nr upr. VII mgr Gniewojar Marchwiński nr upr. XI/6/2011; XII/7/2011 Numer opracowania: 1454/11/16 Poznań, listopad 2016 r.

2 SPIS TREŚCI 1. WSTĘP Zleceniodawca Podstawa opracowania Charakterystyka obiektu OPIS WYKONYWANYCH PRAC Badania terenowe Badania laboratoryjne CHARAKTERYSTYKA OBSZARU BADAŃ Lokalizacja i stan zagospodarownia terenu badań Fizjografia i morfologia Hydrografia BUDOWA GEOLOGICZNA WARUNKI GEOTECHNICZNE WARUNKI HYDROGEOLOGICZNE WNIOSKI ZALECENIA GEOTECHNICZNE WYKORZYSTANE MATERIAŁY I LITERATURA Spis załączników Zał. 1. Mapa lokalizacyjna w skali 1 : Zał. 2. Mapa dokumentacyjna w skali 1 : 500. Zał. 3. Legenda stosowanych oznaczeń. Zał. 4. Tabelaryczne zestawienie wł. fizyczno-mechanicznych gruntów. Zał. 5. Karta otworu wiertniczego. Zał. 6. Karta sondowania DPL. 2

3 1. Wstęp Niniejsza dokumentacja jest opracowaniem wyników badań geotechnicznych dla określenia warunków gruntowo wodnych przy ulicy Zacisze w Aleksandrowie Kujawskim. Teren badań znajduje się na działce o numerze ewidencyjnym 6/ Zleceniodawca Biuro Inżynierskie TeeS Tomasz Smoliński ul. Okrzei 54/52, Włocławek 1.2 Podstawa opracowania Dokumentację opracowano w nawiązaniu do wytycznych Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych (Dz. U. z 2012 poz. 463) oraz zgodnie z wytycznymi Polskich Norm budowlanych wyszczególnionych w spisie literatury. 1.3 Charakterystyka obiektu W obrębie badanego terenu planuje się przebudowę ulicy Zacisze w Aleksandrowie Kujawskim Na załączonej mapie dokumentacyjnej (rzut obszaru badań załącznik 2) zaznaczono miejsce wiercenia badawczego. 2. Opis wykonanych prac Zakres badań, tj. ilość, głębokość i lokalizacja otworów badawczych, został ustalony ze Zleceniodawcą. W celu udokumentowania warunków geotechnicznych podłoża w dniu 28 października 2016 r. wykonano badania terenowe, które objęły: a) wizję lokalną terenu badań; b) wykonanie jednego małośrednicowego otworu badawczego o głębokości 4,0 m; c) wykonanie jednego sondowania DPL. 3

4 3. Charakterystyka obszaru badań 3.1. Lokalizacja i stan zagospodarowania terenu badań Teren, którego dotyczy niniejsza dokumentacja położony jest na działce o numerze ewidencyjnym 6/5 przy ulicy Zacisze w Aleksandrowie Kujawskim, w gminie Aleksandrów Kujawski, w powiecie aleksandrowskim, w województwie kujawsko pomorskim. Lokalizację terenu badań zaznaczono na załączonej mapie lokalizacyjnej i dokumentacyjnej (załączniki 1 oraz 2) Fizjografia i morfologia W ujęciu geomorfologicznym (wg podziału J. Kondrackiego Geografia regionalna Polski 2009 r.) analizowany obszar leży w obrębie jednostki fizjograficznej prowincji Niżu Środkowoeuropejskiego, podprowincji Pojezierzy Południowobałtyckich, makroregionu Pradoliny Toruńsko Eberswaldzkiej, mezoregionu Kotliny Toruńskiej. Powierzchnia terenu badań opada w kierunku południowym. Rzędna wylotu otworu badawczego wynosi 71,0 m n.p.m. Rzędna ta została określona w przybliżeniu na podstawie mapy dokumentacyjnej (załącznik 2) Hydrografia Analizowany teren położony jest w zlewni rzeki Wisły, która przepływa w odległości około 5,4 km w kierunku północno wschodnim. W odległości około 300 m na południe znajdują się zbiorniki wodne. O około 600 m w kierunku północnym odległy jest teren podmokły. 4

5 4. Budowa geologiczna Na podstawie otworu badawczego, wykonanego do głębokości 4,0 m p.p.t., stwierdzono, że w podłożu opisywanego terenu, poniżej zalegającej od powierzchni warstwy nasypu niebudowlanego, występują utwory czwartorzędowe, reprezentowane przez holoceńskie utwory organiczne (namuły piaszczyste) oraz plejstoceńskie utwory rzeczne (piaski pylaste i piaski drobne) zlodowacenia północnopolskiego. Budowę geologiczną na dokumentowanym terenie przedstawiono w sposób szczegółowy na karcie dokumentacyjnej otworu badawczego (załącznik 5). Warunki geologiczne określono na podstawie opisu makroskopowego gruntów wg PN - 88/B Grunty Budowlane. Badanie próbek gruntów. 5. Warunki geotechniczne Warunki geotechniczne określono na podstawie danych uzyskanych z wiercenia badawczego, sondowania DPL oraz prac kameralnych. Rodzime grunty występujące w podłożu ujęto w dwa pakiety, w obrębie których wydzielono warstwy geotechniczne o zbliżonych wartościach cech fizyczno - mechanicznych. Kryterium wydzielenia warstw geotechnicznych były zawartość części organicznych Iom oraz parametr stopnia zagęszczenia (ID). PAKIET I obejmuje grunty organiczne w badanym podłożu. W pakiecie tym wydzielono jedną warstwę geotechniczną: warstwa I A to namuły piaszczyste o zawartości części organicznych Iom= 5 30%; PAKIET II obejmuje grunty niespoiste w badanym podłożu. Zaliczono do niego czwartorzędowe utwory piaszczyste. W pakiecie tym wydzielono jedną warstwę geotechniczną: 5

6 warstwa II A to piaski drobne oraz piaski pylaste w stanie średniozagęszczonym, o uogólnionym stopniu zagęszczenia ID (n) = 0,52 0,56; (ID (d) = 0,46 0,50). W powyższym podziale na warstwy geotechniczne nie uwzględniono występującej od powierzchni terenu warstwy nasypu niebudowlanego. Nasyp niebudowlany złożony z piasku drobnego humusowego, gruzu oraz piasku drobnego stanowi warstwę sięgającą do głębokości 0,50 m p.p.t. Parametry geotechniczne podłoża określono metodą B wg Polskiej normy PN-81/B na podstawie ustaleń zależności korelacyjnych. Przyjęto współczynnik materiałowy γ o wartości 0,9 lub 1,1. 6. Warunki hydrogeologiczne W podłożu omawianego terenu występują grunty przepuszczalne, do których zaliczono piaski pylaste oraz piaski drobne oraz słabo przepuszczalne namuły piaszczyste. W trakcie badań terenowych przeprowadzonych w październiku 2016 roku, stwierdzono występowanie wód gruntowych, których zwierciadło ustabilizowało się na głębokości 0,7 m p.p.t., tj. na rzędnej 70,3 m n.p.m. Piaski pylaste warstwy II A charakteryzują się słabą przepuszczalnością, natomiast ich wskaźnik filtracji oscyluje w zakresie około 0,08 0,86 [m/d]. Piaski drobnoziarniste warstwy II A charakteryzują się średnią przepuszczalnością, natomiast ich wskaźnik filtracji oscyluje w zakresie około 0,86 8,64 [m/d]. Szczegółowy opis rodzaju zwierciadła i poziomu wody gruntowej, znajduje się na karcie dokumentacyjnej otworu badawczego (załącznik 5). 6

7 7. Wnioski Podane w niniejszej dokumentacji wyniki badań przedstawiają rozpoznanie podłoża przeprowadzone zgodnie z zakresem ustalonym ze Zleceniodawcą. Stan badań aktualny jest na dzień 28 października 2016 r. Na podstawie wykonanych badań można stwierdzić iż w omawianym podłożu występują złożone warunki gruntowo - wodne. Wyniki badań przedstawiono na karcie dokumentacyjnej, przy czym na wymienionym załączniku podano: rodzaje gruntów, warunki wodne oraz numery wydzielonych pakietów i warstw geotechnicznych, których wartości charakterystyczne zostały podane w tabeli zał. nr Zalecenia geotechniczne Na obecnym etapie prac można podać wstępne zalecenia geotechniczne: 1. Istniejącą od powierzchni warstwę namułów piaszczystych warstwy I A zaleca się wymienić ze względu na nieprzydatność do posadowienia; 2. Decyzję o możliwości wykonania nawierzchni drogowych na nasypach ocenionych wstępnie jako niebudowlane pozostawia się projektantowi. Sposób zagęszczenia, grubość wymiany lub sposób wzmocnienia powinien zostać dostosowany do rodzaju nawierzchni i przewidywanych obciążeń. 3. W przypadku pozostawienia nasypu niebudowlanego zaleca się dogęszczenie istniejących nasypów do wartości ustalonej przez Projektanta i zgodnie z wymogami normy PN-S-02205:1998 (Drogi samochodowe Roboty ziemne Wymagania i badania) lub utwardzenie podłoża (wykonanie stabilizacji na warstwie nasypów); zaleca się zwrócić szczególną uwagę na nasypy niebudowlane złożone z piasków drobnych humusowych o zawartości Iom>2%. 7

8 4. Szczegółową lokalizację gruntów słabonośnych przedstawiono poniżej w tabeli nr 1: Nr otworu badawczego 1 Głębokość zalegania gruntów słabonośnych od do [m p.p.t] symbol gruntu Numer warstwy geotechnicznej 0,0 0,50 nn nasyp niebudowlany 0,50 1,0 Nmp I A 5. Pozostałe (poza wymienionymi w tabeli 1) nawiercone w podłożu gruntowym mineralne grunty rodzime są nośne i mogą być podłożem do posadowienia bezpośredniego projektowanych obiektów. Drobnoziarniste grunty piaszczyste są niewysadzinowe i zaliczono je do grupy nośności podłoża nawierzchni G1, natomiast piaski pylaste są gruntami wątpliwymi i zaliczono je do grupy nośności podłoża nawierzchni G2. 6. Poziom przemarzania gruntu dla województwa kujawsko pomorskiego na badanym obszarze wynosi 1,0 m p.p.t; 7. Ze względu na płytko zalegające zwierciadło wody należy rozważyć zabieg podniesienia terenu, aby zwierciadło wody określone podczas badań w terenie zalegało na minimalnej głębokości 1,0 m poniżej powierzchni podniesionego terenu; 8. W przypadku wykonywania robót budowlanych, woda gruntowa może wystąpić w poziomie dna wykopów; w takiej sytuacji niezbędne może okazać się obniżenie poziomu wody na czas robót, w tym celu należy rozważyć użycie igłofiltrów; 9. Zgodnie z zaleceniami normy PN-81/B-03020; należy przewidzieć środki zabezpieczające przed: - rozmoczeniem, wysuszeniem lub przemarznięciem podłoża w czasie wykonywania robót budowlanych; - zalaniem wykopu przez wody gruntowe, powierzchniowe lub opadowe; 8

9 - korozyjnym działaniem wód gruntowych, opadowych i technologicznych na materiały i konstrukcje podziemnej części budowli i na urządzenia podziemne, a także wód technologicznych na grunty podłoża. 10. Z racji iż badania geotechniczne były wykonywane punktowo (stan rzeczywisty miąższości nasypów odniesiony jest do punktu wykonania otworu geotechnicznego) oraz ze względu na charakterystykę podłoża gruntowego - grunty antropogeniczne (nasypowe) - w każdym innym miejscu miąższość nasypów i ich głębokość zalegania może być zróżnicowana. Należy sie również liczyć z tym, że nasypy mogą również występować w różnych przypadkowych miejscach i zostaną one odkryte dopiero w trakcie wstępnych robót porządkowych i robót ziemnych. Poza tym nasypy występują również jako zasypki uzbrojenia podziemnego, gdzie mogą mieć miąższość nawet do kilku metrów. 11. Rozpoznanie budowy ma charakter punktowy; dokładne określenie rodzaju i stanu gruntów oraz przelotu warstw dotyczy wyłącznie poszczególnych punktów badawczych; 12. Dokładność określenia przelotu poszczególnych warstw geotechnicznych dla wierceń wynosi około +/- 0,1 m, co wynika z techniki wykonanych badań oraz dokładności urządzeń pomiarowych; 13. Biorąc pod uwagę rodzaj inwestycji oraz stwierdzone warunki gruntowo - wodne dla planowanej inwestycji proponuje się przyjąć II kategorię geotechniczną w złożonych warunkach gruntowych - ostateczną kategorię określi Projektant; 14. W zależności od głębokości ± 0,00 posadowienia, na podstawie parametrów wyznaczonych dla warstw geotechnicznych (załącznik 4), projektant powinien obliczyć nośność warstw geotechnicznych i zwymiarować 9

10 fundamenty do warunków geotechnicznych panujących w poziomie posadowienia. 9. Wykorzystane materiały i literatura: - PN-B Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne. - PN-B Grunty budowlane. Określenia, symbole, podział i opis gruntów. - PN-B Geotechnika. Terminologia podstawowa symbole literowe jednostki miar. - PN-B Grunty budowlane. Posadowienie bezpośrednie. - PN-B Geotechnika. Badania polowe. - PN-B Grunty budowlane. Badania próbek gruntu. - PN-EN Eurokod 7 - Projektowanie geotechniczne - Część 1: Zasady ogólne - PN-EN Eurokod 7 - Projektowanie geotechniczne - Część 2: Rozpoznanie i badanie podłoża gruntowego. 10

11 Załącznik 1 Mapa lokalizacyjna w skali 1 : Źródło: geoportal.gov.pl

12 Mapa dokumentacyjna w skali 1 : 500 Załącznik 2

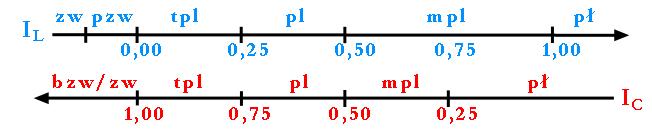

13 SYMBOLE GEOTECHNICZNE I KLASYFIKACJA GRUNTÓW WG NORMY PN-86/B GRUNTY MINERALNE RODZIME GRUNTY ORGANICZNE: WILGOTNOŚĆ GRUNTU: SZRAFURY: (wg PN-86/B02480) Gb - gleba s - suchy - Gb KW - wietrzelina H - humus mw - małowilgotny KWg - wietrzelina gliniasta Nm - namuł w - wilgotny - nn / Nb KR - rumosz Nmp - namuł piaszczysty m - mokry KRG - rumosz gliniasty Nmπ - namuł pylasty nw - nawodniony - Nm, T Gy Ko, K - otoczaki, kamienie T - torf Ż - żwir Gy - gytia OZNACZENIA ZWIERCIADŁA WODY: - Pπ, Pd 1 - Sa Żg - żwir gliniasty Kr - kreda 2 - clsa Po - pospółka Ck - węgiel kamienny nawiercony i ustabilizowany - Ps, Pr 3 - sisa Pog - pospółka gliniasta Cb - węgiel brunatny poziom wody gruntowej 4 - sasicl Pr - piasek gruboziarnisty Or - grunty organiczne - Po, Ż 5 - saclsi Ps - piasek średnioziarnisty ustabilizowany poziom wody gruntowej 6 - sasi Pd - piasek drobnoziarnisty INNE OZNACZENIA: - Gp, G, Gπ, Gpz, Gz Gπz 7 - sicl Pπ - piasek pylasty nawiercony poziom wody gruntowej 8 - clsi Pg - piasek gliniasty B - gruz betonowy - πp, π 9 - Si πp - pył piaszczysty C - gruz ceglany sączenia 10 - saclsi π - pył D - drewno - I, Iπ 11 - Cl Gp - glina piaszczysta Żl - żużel G - glina + - domieszka Gπ - glina pylasta // - przewarstwienie Gpz - glina piaszczysta zwięzła / - na pograniczu Gz - glina zwięzła Gπz - glina pylasta zwięzła GRUNTY NASYPOWE: Ip - ił piaszczysty I - ił nb - nasyp budowlany Iπ - ił pylasty nn - nasyp niebudowlany GRUNTY MINERALNE RODZIME (wg PN-EN ISO oraz PN-EN ISO ) KONSYSTENCJA GRUNTÓW SPOISTYCH: IL - stopień plastyczności Gr - żwir IC - wskaźnik konsystencji Sa - piasek FSa - piasek drobny MSa - piasek średni zw - zwarty pl - plastyczny CSa - piasek gruby pzw - półzwarty mpl - miękkoplastyczny clsa - piasek ilasty tpl - twardoplastyczny pł - płynny sisa - piasek pylasty sasicl - glina ilasta ZAGĘSZCZENIE GRUNTÓW NIESPOISTYCH: saclsi - glina pylasta sasi - pył piaszczysty ID- stopień zagęszczenia sicl - ił pylasty clsi - pył ilasty Si - pył bln - bardzo luźny zg - zagęszczony sacl - ił piaszczysty ln - luźny bzg - bardzo zagęszczony Cl - ił szg - średniozagęszczony załącznik 3

14 Wartości charakterystyczne (n) parametrów warstw geotechnicznych warstwa geotechniczna rodzaj gruntu symbol geologicznej konsolidacji gruntów spoistych stopień zagęszczenia stopień plastyczności wilgotność naturalna gęstość właściwa gęstość objętościowa spójność I D [-] I L [-] W n [%] ρ s [t*m -3 ] ρ [t*m -3 ] Cu [kpa] φ u [ ] M 0 [MPa] M [MPa] E 0 [MPa] I om [%] [-] kąt tarcia wewnętrznego edometryczny moduł ściśliwości pierwotnej edometryczny moduł ściśliwości wtórnej moduł odkształcenia pierwotnego zawartość części organicznych klasa zawartości węglanów I A Nmp II A Pd, Pπ - 0,52 [1] - 24 [3] 2,65 [3] 1,90 [3] - 30,50 [3] 64,26 [3] 80,30 [3] 47,94 [3] - - Wartości obliczeniowe parametru - 0,46-26,4 2,39 1,71-27,45 57,83 72,27 43, [1] - wartość wyznaczona w badaniach terenowych [2] - wartość wyznaczona w badaniach laboratoryjnych [3] - wartość wyznaczona w oparciu o nomogramy PN-B/ Załącznik 4

15 KARTA OTWORU GEOTECHNICZNEGO Profil numer 1 Zał.Nr: 5 Wiertnica: Miejscowość: Aleksandrów Kujawski Gmina: Aleksandrów Kujawski Powiat: aleksandrowski Województwo: kujawsko-pomorskie Obiekt: ul. Zacisze (dz. nr 6/5) Zleceniodawca: Biuro Inżynierskie TeeS Tomasz Smoliński System wiercenia: Mechaniczny Rzędna: m n.p.m. Głębokość: 4.00 m Skala 1 : 20 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Wilgotność Ilość wałeczkowań IL ID Stan gruntu Warstwa geotechniczna nn (PdH, B, Pd) nasyp niebudowlany czarny złożony z piasku drobnego humusowego, gruzu oraz piasku drobnego w Nmp namuł piaszczysty czarny w/nw I A Pp piasek pylasty szary nw szg II A Pd piasek drobny jasnobrązowy Rysunek wykonano programem "GeoStar"

16 WYNIKI BADAŃ SONDĄ DYNAMICZNĄ Profil numer 1 Zał.Nr: 6 Sonda Nr: Miejscowość: Aleksandrów Kujawski Gmina: Aleksandrów Kujawski Powiat: aleksandrowski Województwo: kujawsko-pomorskie Obiekt: ul. Zacisze (dz. nr 6/5) Zleceniodawca: Biuro Inżynierskie TeeS Tomasz Smoliński System wiercenia: Mechaniczny Rzędna: m n.p.m. Skala 1 : 20 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Symbol Warstwa Stratygrafia nn (PdH, B, Pd) 0.70 Nmp I A Pp II A Pd Rysunek wykonano programem "GeoStar"
