Wybór rodzaju sprzêg³a. Tabela momentów dokrêcania

Transkrypt

1 Narzêdzia monta owe

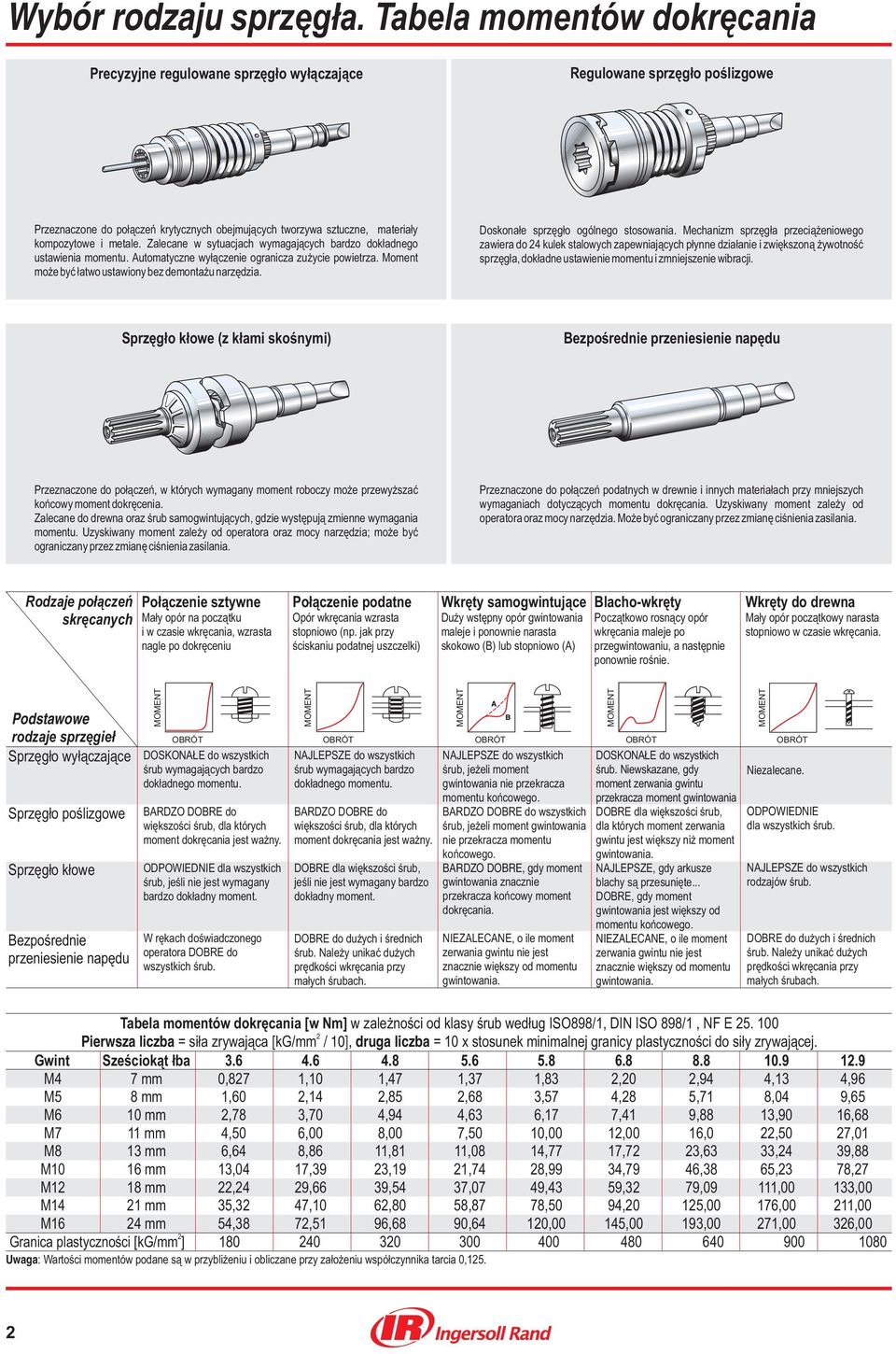

2 Wybór rodzaju sprzêg³a. Tabela momentów dokrêcania Precyzyjne regulowane sprzêg³o wy³¹czaj¹ce Regulowane sprzêg³o poœlizgowe Przeznaczone do po³¹czeñ krytycznych obejmuj¹cych tworzywa sztuczne, materia³y kompozytowe i metale. Zalecane w sytuacjach wymagaj¹cych bardzo dok³adnego ustawienia momentu. Automatyczne wy³¹czenie ogranicza zu ycie powietrza. Moment mo e byæ ³atwo ustawiony bez demonta u narzêdzia. Doskona³e sprzêg³o ogólnego stosowania. Mechanizm sprzêg³a przeci¹ eniowego zawiera do 24 kulek stalowych zapewniaj¹cych p³ynne dzia³anie i zwiêkszon¹ ywotnoœæ sprzêg³a, dok³adne ustawienie momentu i zmniejszenie wibracji. Sprzêg³o k³owe (z k³ami skoœnymi) Bezpoœrednie przeniesienie napêdu Przeznaczone do po³¹czeñ, w których wymagany moment roboczy mo e przewy szaæ koñcowy moment dokrêcenia. Zalecane do drewna oraz œrub samogwintuj¹cych, gdzie wystêpuj¹ zmienne wymagania momentu. Uzyskiwany moment zale y od operatora oraz mocy narzêdzia; mo e byæ ograniczany przez zmianê ciœnienia zasilania. Przeznaczone do po³¹czeñ podatnych w drewnie i innych materia³ach przy mniejszych wymaganiach dotycz¹cych momentu dokrêcania. Uzyskiwany moment zale y od operatora oraz mocy narzêdzia. Mo e byæ ograniczany przez zmianê ciœnienia zasilania. Rodzaje po³¹czeñ skrêcanych Po³¹czenie sztywne Ma³y opór na pocz¹tku i w czasie wkrêcania, wzrasta nagle po dokrêceniu Po³¹czenie podatne Opór wkrêcania wzrasta stopniowo (np. jak przy œciskaniu podatnej uszczelki) Wkrêty samogwintuj¹ce Du y wstêpny opór gwintowania maleje i ponownie narasta skokowo (B) lub stopniowo (A) Blacho-wkrêty Pocz¹tkowo rosn¹cy opór wkrêcania maleje po przegwintowaniu, a nastêpnie ponownie roœnie. Wkrêty do drewna Ma³y opór pocz¹tkowy narasta stopniowo w czasie wkrêcania. Podstawowe rodzaje sprzêgie³ Sprzêg³o wy³¹czaj¹ce Sprzêg³o poœlizgowe Sprzêg³o k³owe Bezpoœrednie przeniesienie napêdu MOMENT OBRÓT DOSKONA E do wszystkich œrub wymagaj¹cych bardzo dok³adnego momentu. BARDZO DOBRE do wiêkszoœci œrub, dla których moment dokrêcania jest wa ny. ODPOWIEDNIE dla wszystkich œrub, jeœli nie jest wymagany bardzo dok³adny moment. W rêkach doœwiadczonego operatora DOBRE do wszystkich œrub. MOMENT OBRÓT NAJLEPSZE do wszystkich œrub wymagaj¹cych bardzo dok³adnego momentu. BARDZO DOBRE do wiêkszoœci œrub, dla których moment dokrêcania jest wa ny. DOBRE dla wiêkszoœci œrub, jeœli nie jest wymagany bardzo dok³adny moment. DOBRE do du ych i œrednich œrub. Nale y unikaæ du ych prêdkoœci wkrêcania przy ma³ych œrubach. MOMENT OBRÓT NAJLEPSZE do wszystkich œrub, je eli moment gwintowania nie przekracza momentu koñcowego. BARDZO DOBRE do wszystkich œrub, je eli moment gwintowania nie przekracza momentu koñcowego. BARDZO DOBRE, gdy moment gwintowania znacznie przekracza koñcowy moment dokrêcania. NIEZALECANE, o ile moment zerwania gwintu nie jest znacznie wiêkszy od momentu gwintowania. MOMENT OBRÓT DOSKONA E do wszystkich œrub. Niewskazane, gdy moment zerwania gwintu przekracza moment gwintowania DOBRE dla wiêkszoœci œrub, dla których moment zerwania gwintu jest wiêkszy ni moment gwintowania. NAJLEPSZE, gdy arkusze blachy s¹ przesuniête... DOBRE, gdy moment gwintowania jest wiêkszy od momentu koñcowego. NIEZALECANE, o ile moment zerwania gwintu nie jest znacznie wiêkszy od momentu gwintowania. MOMENT OBRÓT Niezalecane. ODPOWIEDNIE dla wszystkich œrub. NAJLEPSZE do wszystkich rodzajów œrub. DOBRE do du ych i œrednich œrub. Nale y unikaæ du ych prêdkoœci wkrêcania przy ma³ych œrubach. Tabela momentów dokrêcania [w Nm] w zale noœci od klasy œrub wed³ug ISO898/1, DIN ISO 898/1, NF E Pierwsza liczba = si³a zrywaj¹ca [kg/mm / 10], druga liczba = 10 x stosunek minimalnej granicy plastycznoœci do si³y zrywaj¹cej. Gwint Szeœciok¹t ³ba M4 7 mm 0,827 1,10 1,47 1,37 1,83 2,20 2,94 4,13 4,96 M5 8 mm 1,60 2,14 2,85 2,68 3,57 4,28 5,71 8,04 9,65 M6 10 mm 2,78 3,70 4,94 4,63 6,17 7,41 9,88 13,90 16,68 M7 11 mm 4,50 6,00 8,00 7,50 10,00 12,00 16,0 22,50 27,01 M8 13 mm 6,64 8,86 11,81 11,08 14,77 17,72 23,63 33,24 39,88 M10 16 mm 13,04 17,39 23,19 21,74 28,99 34,79 46,38 65,23 78,27 M12 18 mm 22,24 29,66 39,54 37,07 49,43 59,32 79,09 111,00 133,00 M14 21 mm 35,32 47,10 62,80 58,87 78,50 94,20 125,00 176,00 211,00 M16 24 mm 54,38 72,51 96,68 90,64 120,00 145,00 193,00 271,00 326,00 Granica plastycznoœci [kg/mm ] Uwaga: Wartoœci momentów podane s¹ w przybli eniu i obliczane przy za³o eniu wspó³czynnika tarcia 0,125. 2

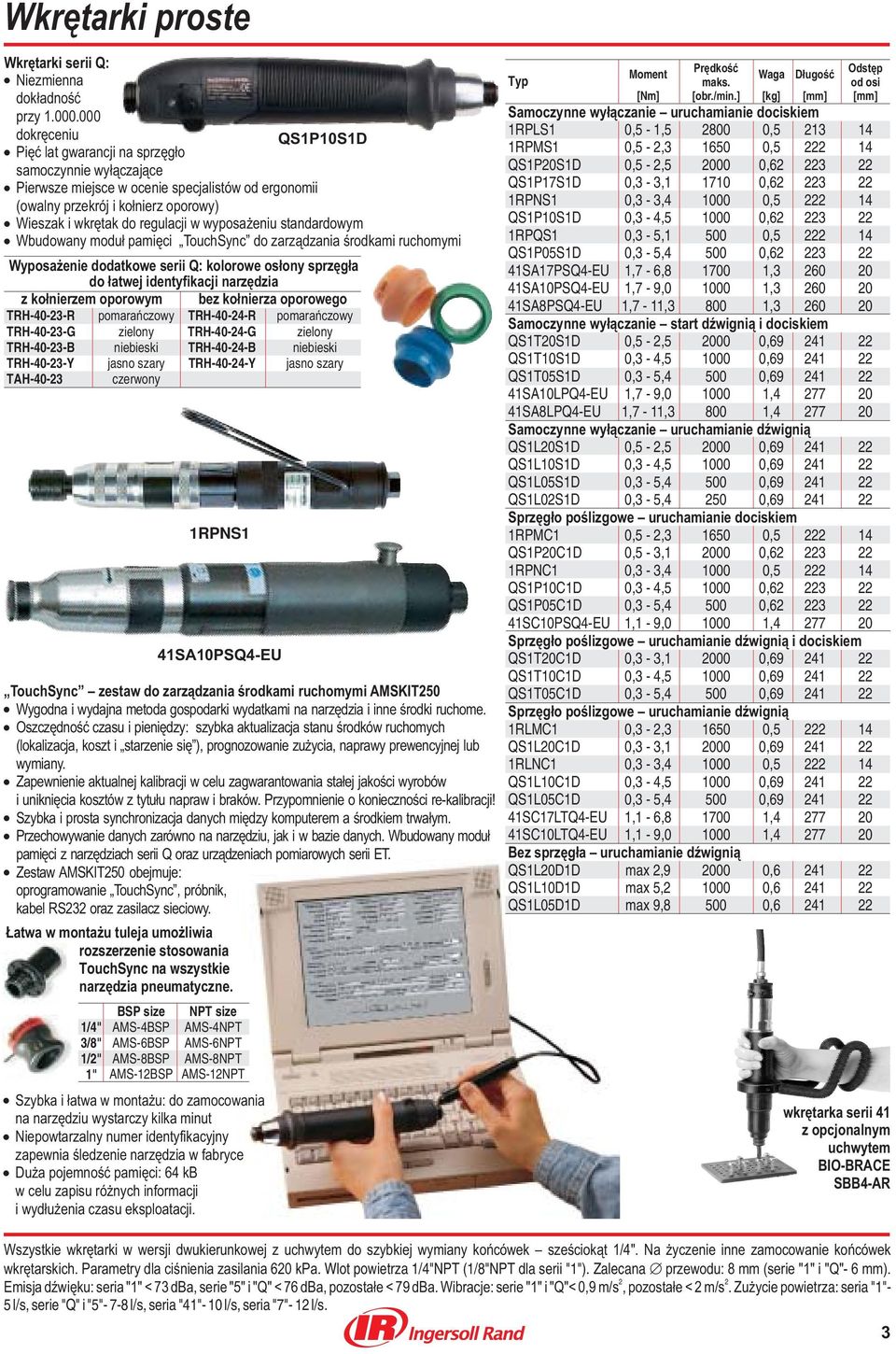

3 Wkrêtarki proste Wkrêtarki serii Q: Niezmienna dok³adnoœæ przy dokrêceniu Piêæ lat gwarancji na sprzêg³o QS1P10S1D samoczynnie wy³¹czaj¹ce Pierwsze miejsce w ocenie specjalistów od ergonomii (owalny przekrój i ko³nierz oporowy) Wieszak i wkrêtak do regulacji w wyposa eniu standardowym Wbudowany modu³ pamiêci TouchSync do zarz¹dzania œrodkami ruchomymi Wyposa enie dodatkowe serii Q: kolorowe os³ony sprzêg³a do ³atwej identyfikacji narzêdzia z ko³nierzem oporowym bez ko³nierza oporowego TRH R pomarañczowy TRH R pomarañczowy TRH G zielony TRH G zielony TRH B niebieski TRH B niebieski TRH Y jasno szary TRH Y jasno szary TAH czerwony 1/4" 3/8" 1/2" 1" BSP size AMS-4BSP AMS-6BSP AMS-8BSP AMS-12BSP 1RPNS1 41SA10PSQ4-EU TouchSync zestaw do zarz¹dzania œrodkami ruchomymi AMSKIT250 Wygodna i wydajna metoda gospodarki wydatkami na narzêdzia i inne œrodki ruchome. Oszczêdnoœæ czasu i pieniêdzy: szybka aktualizacja stanu œrodków ruchomych (lokalizacja, koszt i starzenie siê ), prognozowanie zu ycia, naprawy prewencyjnej lub wymiany. Zapewnienie aktualnej kalibracji w celu zagwarantowania sta³ej jakoœci wyrobów i unikniêcia kosztów z tytu³u napraw i braków. Przypomnienie o koniecznoœci re-kalibracji! Szybka i prosta synchronizacja danych miêdzy komputerem a œrodkiem trwa³ym. Przechowywanie danych zarówno na narzêdziu, jak iwbaziedanych. Wbudowany modu³ pamiêci z narzêdziach serii Q oraz urz¹dzeniach pomiarowych serii ET. Zestaw AMSKIT250 obejmuje: oprogramowanie TouchSync, próbnik, kabel RS232 oraz zasilacz sieciowy. atwa w monta u tuleja umo liwia rozszerzenie stosowania TouchSync na wszystkie narzêdzia pneumatyczne. NPT size AMS-4NPT AMS-6NPT AMS-8NPT AMS-12NPT Szybka i ³atwa w monta u: do zamocowania na narzêdziu wystarczy kilka minut Niepowtarzalny numer identyfikacyjny zapewnia œledzenie narzêdzia w fabryce Du a pojemnoœæ pamiêci: 64 kb w celu zapisu ró nych informacji i wyd³u enia czasu eksploatacji. Moment Prêdkoœæ Waga D³ugoœæ Odstêp maks. od osi [Nm] [obr./min.] [kg] [mm] [mm] Samoczynne wy³¹czanie uruchamianie dociskiem 1RPLS1 0,5-1, , RPMS1 0,5-2, , QS1P20S1D 0,5-2, , QS1P17S1D 0,3-3, , RPNS1 0,3-3, , QS1P10S1D 0,3-4, , RPQS1 0,3-5, , QS1P05S1D 0,3-5, , SA17PSQ4-EU 1,7-6, , SA10PSQ4-EU 1,7-9, , SA8PSQ4-EU 1,7-11, , Samoczynne wy³¹czanie start dÿwigni¹ i dociskiem QS1T20S1D 0,5-2, , QS1T10S1D 0,3-4, , QS1T05S1D 0,3-5, , SA10LPQ4-EU 1,7-9, , SA8LPQ4-EU 1,7-11, , Samoczynne wy³¹czanie uruchamianie dÿwigni¹ QS1L20S1D 0,5-2, , QS1L10S1D 0,3-4, , QS1L05S1D 0,3-5, , QS1L02S1D 0,3-5, , Sprzêg³o poœlizgowe uruchamianie dociskiem 1RPMC1 0,5-2, , QS1P20C1D 0,5-3, , RPNC1 0,3-3, , QS1P10C1D 0,3-4, , QS1P05C1D 0,3-5, , SC10PSQ4-EU 1,1-9, , Sprzêg³o poœlizgowe uruchamianie dÿwigni¹ i dociskiem QS1T20C1D 0,3-3, , QS1T10C1D 0,3-4, , QS1T05C1D 0,3-5, , Sprzêg³o poœlizgowe uruchamianie dÿwigni¹ 1RLMC1 0,3-2, , QS1L20C1D 0,3-3, , RLNC1 0,3-3, , QS1L10C1D 0,3-4, , QS1L05C1D 0,3-5, , SC17LTQ4-EU 1,1-6, , SC10LTQ4-EU 1,1-9, , Bez sprzêg³a uruchamianie dÿwigni¹ QS1L20D1D max 2, , QS1L10D1D max 5, , QS1L05D1D max 9, , wkrêtarka serii 41 z opcjonalnym uchwytem BIO-BRACE SBB4-AR Wszystkie wkrêtarki w wersji dwukierunkowej z uchwytem do szybkiej wymiany koñcówek szeœciok¹t 1/4". Na yczenie inne zamocowanie koñcówek wkrêtarskich. Parametry dla ciœnienia zasilania 620 kpa. Wlot powietrza 1/4"NPT (1/8"NPT dla serii "1"). Zalecana przewodu: 8 mm (serie "1" i "Q"- 6 mm). 2 2 Emisja dÿwiêku: seria "1" < 73 dba, serie "5" i "Q" < 76 dba, pozosta³e < 79 dba. Wibracje: serie "1" i "Q"< 0,9 m/s, pozosta³e < 2 m/s. Zu ycie powietrza: seria "1"- 5 l/s, serie "Q" i "5"- 7-8 l/s, seria "41"- 10 l/s, seria "7"- 12 l/s. 3

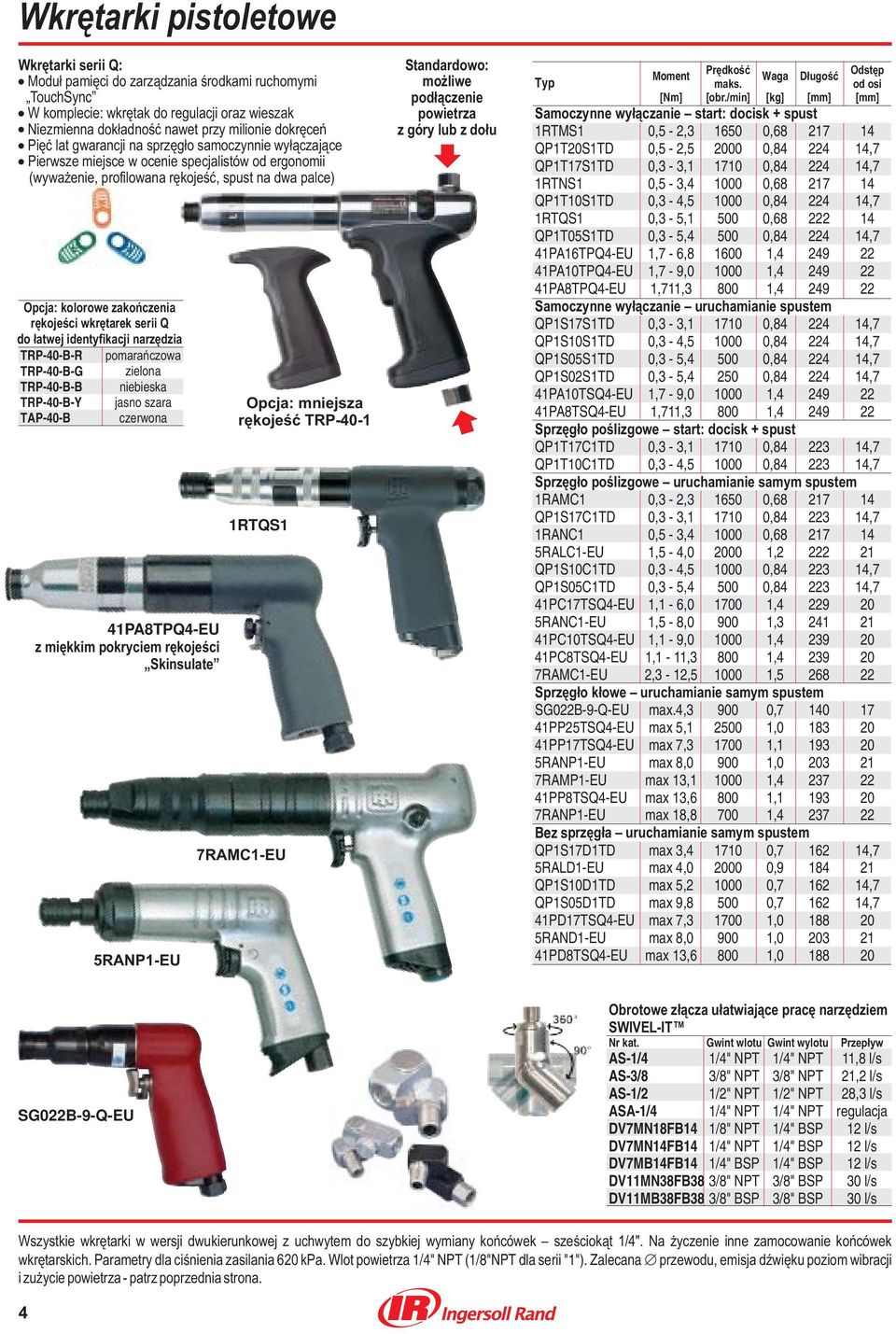

4 Wkrêtarki pistoletowe Wkrêtarki serii Q: Modu³ pamiêci do zarz¹dzania œrodkami ruchomymi TouchSync W komplecie: wkrêtak do regulacji oraz wieszak Niezmienna dok³adnoœæ nawet przy milionie dokrêceñ Piêæ lat gwarancji na sprzêg³o samoczynnie wy³¹czaj¹ce Pierwsze miejsce w ocenie specjalistów od ergonomii (wywa enie, profilowana rêkojeœæ, spust na dwa palce) Opcja: kolorowe zakoñczenia rêkojeœci wkrêtarek serii Q do ³atwej identyfikacji narzêdzia TRP-40-B-R pomarañczowa TRP-40-B-G zielona TRP-40-B-B niebieska TRP-40-B-Y jasno szara TAP-40-B czerwona 41PA8TPQ4-EU z miêkkim pokryciem rêkojeœci Skinsulate 5RANP1-EU Opcja: mniejsza rêkojeœæ TRP RTQS1 7RAMC1-EU Standardowo: mo liwe pod³¹czenie powietrza z góry lub z do³u Moment Prêdkoœæ Waga D³ugoœæ Odstêp maks. od osi [Nm] [obr./min] [kg] [mm] [mm] Samoczynne wy³¹czanie start: docisk + spust 1RTMS1 0,5-2, , QP1T20S1TD 0,5-2, , ,7 QP1T17S1TD 0,3-3, , ,7 1RTNS1 0,5-3, , QP1T10S1TD 0,3-4, , ,7 1RTQS1 0,3-5, , QP1T05S1TD 0,3-5, , ,7 41PA16TPQ4-EU 1,7-6, , PA10TPQ4-EU 1,7-9, , PA8TPQ4-EU 1,711, , Samoczynne wy³¹czanie uruchamianie spustem QP1S17S1TD 0,3-3, , ,7 QP1S10S1TD 0,3-4, , ,7 QP1S05S1TD 0,3-5, , ,7 QP1S02S1TD 0,3-5, , ,7 41PA10TSQ4-EU 1,7-9, , PA8TSQ4-EU 1,711, , Sprzêg³o poœlizgowe start: docisk + spust QP1T17C1TD 0,3-3, , ,7 QP1T10C1TD 0,3-4, , ,7 Sprzêg³o poœlizgowe uruchamianie samym spustem 1RAMC1 0,3-2, , QP1S17C1TD 0,3-3, , ,7 1RANC1 0,5-3, , RALC1-EU 1,5-4, , QP1S10C1TD 0,3-4, , ,7 QP1S05C1TD 0,3-5, , ,7 41PC17TSQ4-EU 1,1-6, , RANC1-EU 1,5-8, , PC10TSQ4-EU 1,1-9, , PC8TSQ4-EU 1,1-11, , RAMC1-EU 2,3-12, , Sprzêg³o k³owe uruchamianie samym spustem SG022B-9-Q-EU max.4, , PP25TSQ4-EU max 5, , PP17TSQ4-EU max 7, , RANP1-EU max 8, , RAMP1-EU max 13, , PP8TSQ4-EU max 13, , RANP1-EU max 18, , Bez sprzêg³a uruchamianie samym spustem QP1S17D1TD max 3, , ,7 5RALD1-EU max 4, , QP1S10D1TD max 5, , ,7 QP1S05D1TD max 9, , ,7 41PD17TSQ4-EU max 7, , RAND1-EU max 8, , PD8TSQ4-EU max 13, , SG022B-9-Q-EU Obrotowe z³¹cza u³atwiaj¹ce pracê narzêdziem SWIVEL-IT Nr kat. Gwint wlotu Gwint wylotu Przep³yw AS-1/4 1/4" NPT 1/4" NPT 11,8 l/s AS-3/8 3/8" NPT 3/8" NPT 21,2 l/s AS-1/2 1/2" NPT 1/2" NPT 28,3 l/s ASA-1/4 1/4" NPT 1/4" NPT regulacja DV7MN18FB14 1/8" NPT 1/4" BSP 12 l/s DV7MN14FB14 1/4" NPT 1/4" BSP 12 l/s DV7MB14FB14 1/4" BSP 1/4" BSP 12 l/s DV11MN38FB38 3/8" NPT 3/8" BSP 30 l/s DV11MB38FB38 3/8" BSP 3/8" BSP 30 l/s Wszystkie wkrêtarki w wersji dwukierunkowej z uchwytem do szybkiej wymiany koñcówek szeœciok¹t 1/4". Na yczenie inne zamocowanie koñcówek wkrêtarskich. Parametry dla ciœnienia zasilania 620 kpa. Wlot powietrza 1/4" NPT (1/8"NPT dla serii "1"). Zalecana przewodu, emisja dÿwiêku poziom wibracji i zu ycie powietrza - patrz poprzednia strona. 4

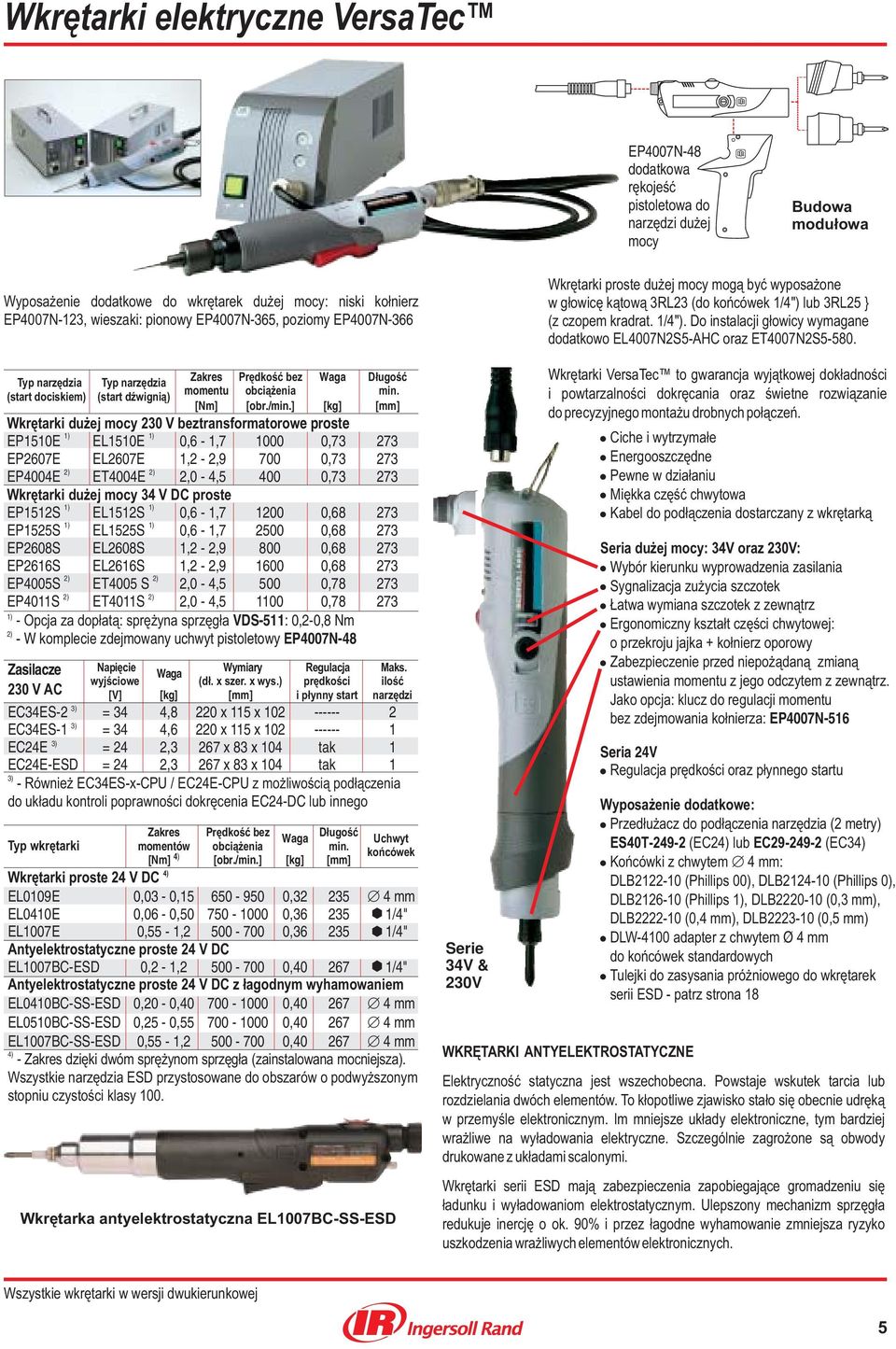

5 Wkrêtarki elektryczne VersaTec EP4007N-48 dodatkowa rêkojeœæ pistoletowa do narzêdzi du ej mocy Budowa modu³owa Wyposa enie dodatkowe do wkrêtarek du ej mocy: niski ko³nierz EP4007N-123, wieszaki: pionowy EP4007N-365, poziomy EP4007N-366 narzêdzia narzêdzia Zakres Prêdkoœæ bez Waga D³ugoœæ (start dociskiem) (start dÿwigni¹) momentu obci¹ enia min. [Nm] [obr./min.] [kg] [mm] Wkrêtarki du ej mocy 230 V beztransformatorowe proste EP1510E EL1510E 0,6-1, , EP2607E EL2607E 1,2-2, , EP4004E ET4004E 2,0-4, , Wkrêtarki du ej mocy 34 V DC proste EP1512S EL1512S 0,6-1, , EP1525S EL1525S 0,6-1, , EP2608S EL2608S 1,2-2, , EP2616S EL2616S 1,2-2, , EP4005S ET4005 S 2,0-4, , EP4011S ET4011S 2,0-4, , Opcja za dop³at¹: sprê yna sprzêg³a VDS-511: 0,2-0,8 Nm - W komplecie zdejmowany uchwyt pistoletowy EP4007N-48 Zasilacze Napiêcie Wymiary Regulacja Maks. Waga wyjœciowe (d³. x szer. x wys.) prêdkoœci iloœæ 230 V AC [V] [kg] [mm] i p³ynny start narzêdzi EC34ES-2 = 34 4,8 220 x 115 x EC34ES-1 = 34 4,6 220 x 115 x EC24E = 24 2,3 267 x 83 x 104 tak 1 EC24E-ESD = 24 2,3 267 x 83 x 104 tak 1 - Równie EC34ES-x-CPU / EC24E-CPU z mo liwoœci¹ pod³¹czenia do uk³adu kontroli poprawnoœci dokrêcenia EC24-DC lub innego wkrêtarki Zakres Prêdkoœæ bez D³ugoœæ Waga Uchwyt momentów obci¹ enia min. koñcówek [Nm] 4) [obr./min.] [kg] [mm] 4) Wkrêtarki proste 24 V DC EL0109E 0,03-0, , mm EL0410E 0,06-0, , /4" EL1007E 0,55-1, , /4" Antyelektrostatyczne proste 24 V DC EL1007BC-ESD 0,2-1, , /4" Antyelektrostatyczne proste 24 V DC z ³agodnym wyhamowaniem EL0410BC-SS-ESD 0,20-0, , mm EL0510BC-SS-ESD 0,25-0, , mm EL1007BC-SS-ESD 0,55-1, , mm 4) -Zakres dziêki dwóm sprê ynom sprzêg³a (zainstalowana mocniejsza). Wszystkie narzêdzia ESD przystosowane do obszarów o podwy szonym stopniu czystoœci klasy 100. Wkrêtarka antyelektrostatyczna EL1007BC-SS-ESD Serie 34V & 230V Wkrêtarki proste du ej mocy mog¹ byæ wyposa one w g³owicê k¹tow¹ 3RL23 (do koñcówek 1/4") lub 3RL25 } (z czopem kradrat. 1/4"). Do instalacji g³owicy wymagane dodatkowo EL4007N2S5-AHC oraz ET4007N2S Wkrêtarki VersaTec to gwarancja wyj¹tkowej dok³adnoœci i powtarzalnoœci dokrêcania oraz œwietne rozwi¹zanie do precyzyjnego monta u drobnych po³¹czeñ. WKRÊTARKI ANTYELEKTROSTATYCZNE Ciche i wytrzyma³e Energooszczêdne Pewne w dzia³aniu Miêkka czêœæ chwytowa Kabel do pod³¹czenia dostarczany z wkrêtark¹ Seria du ej mocy: 34V oraz 230V: Wybór kierunku wyprowadzenia zasilania Sygnalizacja zu ycia szczotek atwa wymiana szczotek z zewn¹trz Ergonomiczny kszta³t czêœci chwytowej: o przekroju jajka + ko³nierz oporowy Zabezpieczenie przed niepo ¹dan¹ zmian¹ ustawienia momentu z jego odczytem z zewn¹trz. Jako opcja: klucz do regulacji momentu bez zdejmowania ko³nierza: EP4007N-516 Seria 24V Regulacja prêdkoœci oraz p³ynnego startu Wyposa enie dodatkowe: Przed³u acz do pod³¹czenia narzêdzia (2 metry) ES40T (EC24) lub EC (EC34) Koñcówki z chwytem 4 mm: DLB (Phillips 00), DLB (Phillips 0), DLB (Phillips, DLB (0,3 mm), DLB (0,4 mm), DLB (0,5 mm) DLW-4100 adapter z chwytem Ø 4 mm do koñcówek standardowych Tulejki do zasysania pró niowego do wkrêtarek serii ESD - patrz strona 18 Elektrycznoœæ statyczna jest wszechobecna. Powstaje wskutek tarcia lub rozdzielania dwóch elementów. To k³opotliwe zjawisko sta³o siê obecnie udrêk¹ w przemyœle elektronicznym. Im mniejsze uk³ady elektroniczne, tym bardziej wra liwe na wy³adowania elektryczne. Szczególnie zagro one s¹ obwody drukowane z uk³adami scalonymi. Wkrêtarki serii ESD maj¹ zabezpieczenia zapobiegaj¹ce gromadzeniu siê ³adunku i wy³adowaniom elektrostatycznym. Ulepszony mechanizm sprzêg³a redukuje inercjê o ok. 90% i przez ³agodne wyhamowanie zmniejsza ryzyko uszkodzenia wra liwych elementów elektronicznych. Wszystkie wkrêtarki w wersji dwukierunkowej 5

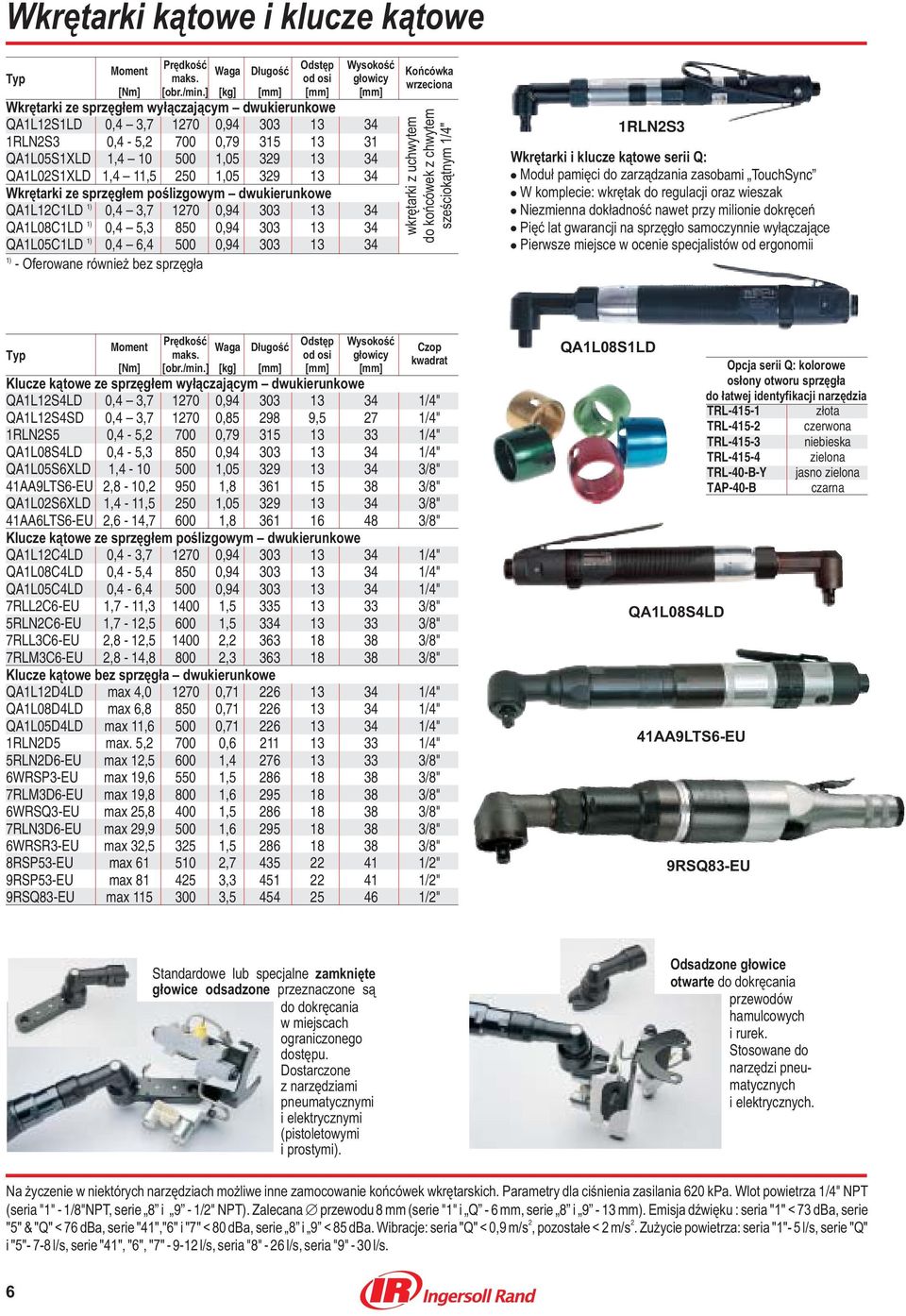

6 Wkrêtarki k¹towe i klucze k¹towe Moment Prêdkoœæ Waga D³ugoœæ Odstêp Wysokoœæ Koñcówka maks. od osi g³owicy wrzeciona [Nm] [ obr./min.] [ kg] [mm] [ mm] [ mm] Wkrêtarki ze sprzêg³em wy³¹czaj¹cym dwukierunkowe QA1L12S1LD 0,4 3, , RLN2S3 0,4-5, , QA1L05S1XLD 1, , QA1L02S1XLD 1,4 11, , Wkrêtarki ze sprzêg³em poœlizgowym dwukierunkowe QA1L12C1LD 0,4 3, , QA1L08C1LD 0,4 5, , QA1L05C1LD 0,4 6, , Oferowane równie bez sprzêg³a wkrêtarki z uchwytem do koñcówek z chwytem szeœciok¹tnym 1/4" 1RLN2S3 Wkrêtarki i klucze k¹towe serii Q: Modu³ pamiêci do zarz¹dzania zasobami TouchSync W komplecie: wkrêtak do regulacji oraz wieszak Niezmienna dok³adnoœæ nawet przy milionie dokrêceñ Piêæ lat gwarancji na sprzêg³o samoczynnie wy³¹czaj¹ce Pierwsze miejsce w ocenie specjalistów od ergonomii Moment Prêdkoœæ Waga D³ugoœæ Odstêp Wysokoœæ Czop maks. od osi g³owicy kwadrat [Nm] [ obr./min.] [ kg] [mm] [ mm] [mm] Klucze k¹towe ze sprzêg³em wy³¹czaj¹cym dwukierunkowe QA1L12S4LD 0,4 3, , /4" QA1L12S4SD 0,4 3, , ,5 27 1/4" 1RLN2S5 0,4-5, , /4" QA1L08S4LD 0,4-5, , /4" QA1L05S6XLD 1, , /8" 41AA9LTS6-EU 2,8-10, , /8" QA1L02S6XLD 1,4-11, , /8" 41AA6LTS6-EU 2,6-14, , /8" Klucze k¹towe ze sprzêg³em poœlizgowym dwukierunkowe QA1L12C4LD 0,4-3, , /4" QA1L08C4LD 0,4-5, , /4" QA1L05C4LD 0,4-6, , /4" 7RLL2C6-EU 1,7-11, , /8" 5RLN2C6-EU 1,7-12, , /8" 7RLL3C6-EU 2,8-12, , /8" 7RLM3C6-EU 2,8-14, , /8" Klucze k¹towe bez sprzêg³a dwukierunkowe QA1L12D4LD max 4, , /4" QA1L08D4LD max 6, , /4" QA1L05D4LD max 11, , /4" 1RLN2D5 max. 5, , /4" 5RLN2D6-EU max 12, , /8" 6WRSP3-EU max 19, , /8" 7RLM3D6-EU max 19, , /8" 6WRSQ3-EU max 25, , /8" 7RLN3D6-EU max 29, , /8" 6WRSR3-EU max 32, , /8" 8RSP53-EU max , /2" 9RSP53-EU max , /2" 9RSQ83-EU max , /2" QA1L08S1LD QA1L08S4LD 41AA9LTS6-EU Opcja serii Q: kolorowe os³ony otworu sprzêg³a do ³atwej identyfikacji narzêdzia TRL z³ota TRL czerwona TRL niebieska TRL zielona TRL-40-B-Y jasno zielona TAP-40-B czarna 9RSQ83-EU Standardowe lub specjalne zamkniête g³owice odsadzone przeznaczone s¹ do dokrêcania w miejscach ograniczonego dostêpu. Dostarczone z narzêdziami pneumatycznymi i elektrycznymi (pistoletowymi i prostymi). Odsadzone g³owice otwarte do dokrêcania przewodów hamulcowych i rurek. Stosowane do narzêdzi pneu- matycznych i elektrycznych. Na yczenie w niektórych narzêdziach mo liwe inne zamocowanie koñcówek wkrêtarskich. Parametry dla ciœnienia zasilania 620 kpa. Wlot powietrza 1/4" NPT (seria "1" - 1/8"NPT, serie 8 i 9-1/2" NPT). Zalecana przewodu 8 mm (serie "1" i Q - 6 mm, serie 8 i 9-13 mm). Emisja dÿwiêku : seria "1" < 73 dba, serie 2 2 "5" & "Q" < 76 dba, serie "41","6" i "7" < 80 dba, serie 8 i 9 < 85 dba. Wibracje: seria "Q" < 0,9 m/s, pozosta³e < 2 m/s. Zu ycie powietrza: seria "1"- 5 l/s, serie "Q" i "5"- 7-8 l/s, serie "41", "6", "7" l/s, seria "8" - 26 l/s, seria "9" - 30 l/s. 6

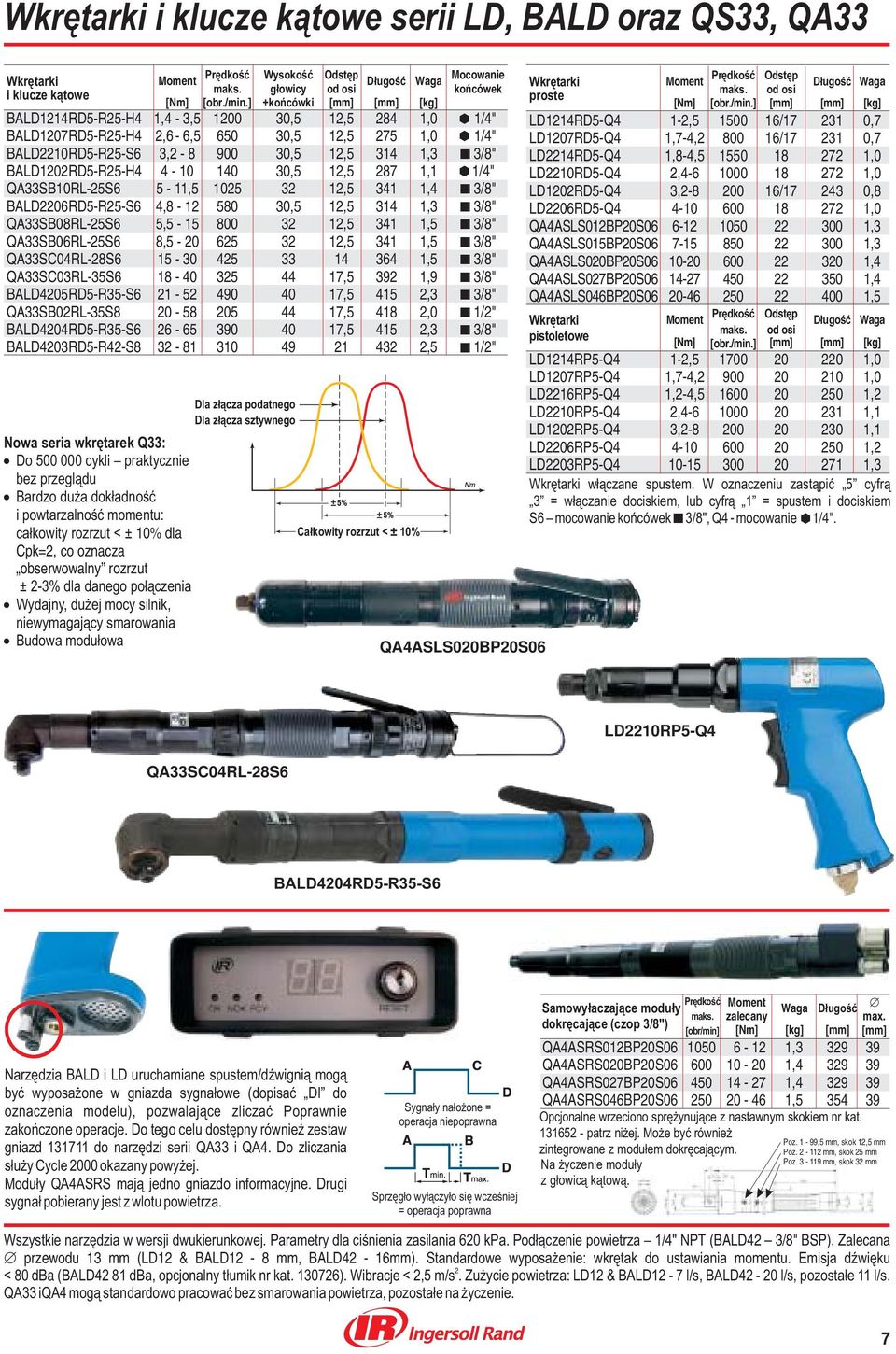

7 Wkrêtarki i klucze k¹towe serii LD, BALD oraz QS33, QA33 Prêdkoœæ Wysokoœæ Odstêp Wkrêtarki Moment Waga Mocowanie D³ugoœæ Wkrêtarki Moment Prêdkoœæ Odstêp D³ugoœæ Waga maks. g³owicy od osi koñcówek maks. od osi i klucze k¹towe proste [Nm] [obr./min.] +koñcówki [mm] [mm] [kg] [Nm] [obr./min.] [mm] [mm] [kg] BALD1214RD5-R25-H4 1,4-3, ,5 12, ,0 1/4" LD1214RD5-Q4 1-2, / ,7 BALD1207RD5-R25-H4 2,6-6, ,5 12, ,0 1/4" LD1207RD5-Q4 1,7-4, / ,7 BALD2210RD5-R25-S6 3, ,5 12, ,3 3/8" LD2214RD5-Q4 1,8-4, ,0 BALD1202RD5-R25-H ,5 12, ,1 1/4" LD2210RD5-Q4 2, ,0 QA33SB10RL-25S6 5-11, , ,4 3/8" LD1202RD5-Q4 3, / ,8 BALD2206RD5-R25-S6 4, ,5 12, ,3 3/8" LD2206RD5-Q ,0 QA33SB08RL-25S6 5, , ,5 3/8" QA4ASLS012BP20S ,3 QA33SB06RL-25S6 8, , ,5 3/8" QA4ASLS015BP20S ,3 QA33SC04RL-28S ,5 3/8" QA4ASLS020BP20S ,4 QA33SC03RL-35S , ,9 3/8" QA4ASLS027BP20S ,4 BALD4205RD5-R35-S , ,3 3/8" QA4ASLS046BP20S ,5 QA33SB02RL-35S , ,0 1/2" Odst p Wkrêtarki Moment Prêdkoœæ ê D³ugoœæ Waga BALD4204RD5-R35-S , ,3 3/8" maks. od osi pistoletowe BALD4203RD5-R42-S ,5 1/2" [Nm] [obr./min.] [mm] [mm] [kg] LD1214RP5-Q4 1-2, ,0 LD1207RP5-Q4 1,7-4, ,0 LD2216RP5-Q4 1,2-4, ,2 Dla z³¹cza podatnego LD2210RP5-Q4 2, ,1 Dla z³¹cza sztywnego LD1202RP5-Q4 3, ,1 Nowa seria wkrêtarek Q33: LD2206RP5-Q ,2 Do cykli praktycznie LD2203RP5-Q ,3 bez przegl¹du Wkrêtarki w³¹czane spustem. W oznaczeniu zast¹piæ 5 cyfr¹ Bardzo du a dok³adnoœæ 3 = w³¹czanie dociskiem, lub cyfr¹ 1 = spustem i dociskiem i powtarzalnoœæ momentu: S6 mocowanie koñcówek 3/8", Q4 - mocowanie 1/4". ca³kowity rozrzut < ± 10% dla Ca³kowity rozrzut<±10% Cpk=2, co oznacza obserwowalny rozrzut ± 2-3% dla danego po³¹czenia Wydajny, du ej mocy silnik, niewymagaj¹cy smarowania Budowa modu³owa QA4ASLS020BP20S06 QA33SC04RL-28S6 LD2210RP5-Q4 BALD4204RD5-R35-S6 Narzêdzia BALD i LD uruchamiane spustem/dÿwigni¹ mog¹ byæ wyposa one w gniazda sygna³owe (dopisaæ DI do oznaczenia modelu), pozwalaj¹ce zliczaæ Poprawnie zakoñczone operacje. Do tego celu dostêpny równie zestaw gniazd do narzêdzi serii QA33 i QA4. Do zliczania s³u y Cycle 2000 okazany powy ej. Modu³y QA4ASRS maj¹ jedno gniazdo informacyjne. Drugi sygna³ pobierany jest z wlotu powietrza. Sygna³y na³o one = operacja niepoprawna Sprzêg³o wy³¹czy³o siê wczeœniej = operacja poprawna Prêdkoœæ Samowy³aczaj¹ce modu³y maks. dokrêcaj¹ce (czop 3/8") [obr/min] Moment zalecany [Nm] Waga D³ugoœæ max. [mm] [kg] [mm] QA4ASRS012BP20S , QA4ASRS020BP20S , QA4ASRS027BP20S , QA4ASRS046BP20S , Opcjonalne wrzeciono sprê ynuj¹ce z nastawnym skokiem nr kat patrz ni ej. Mo e byæ równie Poz. 1-99,5 mm, skok 12,5 mm zintegrowane z modu³em dokrêcaj¹cym. Poz mm, skok 25 mm Na yczenie modu³y Poz mm, skok 32 mm z g³owic¹ k¹tow¹. Wszystkie narzêdzia w wersji dwukierunkowej. Parametry dla ciœnienia zasilania 620 kpa. Pod³¹czenie powietrza 1/4" NPT (BALD42 3/8" BSP). Zalecana przewodu 13 mm (LD12 & BALD12-8 mm, BALD42-16mm). Standardowe wyposa enie: wkrêtak do ustawiania momentu. Emisja dÿwiêku 2 < 80 dba ( BALD42 81 dba, opcjonalny t³umik nr kat ). Wibracje < 2,5 m/s. Zu ycie powietrza: LD12 & BALD12-7 l/s, BALD42-20 l/s, pozosta³e 11 l/s. QA33 iqa4 mog¹ standardowo pracowaæ bez smarowania powietrza, pozosta³e na yczenie. 7

8 Wkrêtarki impulsowe Power Pulse Moment [Nm] Moment [Nm] Prêdkoœæ Waga D³ugoœæ Odstêp Koñcówka (po³¹czenie (po³¹czenie maks. od osi wrzeciona podatne) sztywne) [ obr./min.] [kg] [mm] [mm] [cali] Wkrêtarki impulsowe pistoletowe 100PQ1-EU , /4" 180PQ1-EU , /4" 280P-EU , /8" 380P-EU , /8" 500P-EU , /8" 700P-EU , /8" 900P-EU , /2" 1100P-EU , /2" Wkrêtarki impulsowe proste uruchamiane dÿwigni¹ 100SQ1-EU , /4" 180SQ1-EU , /4" 280SQ1-EU , /4" 380SQ1-EU , /4" Wkrêtarki impulsowe k¹towe 500A-EU , /8" 700A-EU , /8" Wkrêtarki impulsowe pistoletowe z samoczynnym wy³¹ czaniem 500PS3-EU , /8" 700PS3-EU , /8" 900PS4-EU , /2" 1100PS4-EU , /2" 1900PS4-EU , /2" Wkrêtarki impulsowe serii Power Pulse Plus 46P , /8" 46PQ , /4" 56P , /8" 56PQ , /4" 61P , /8" 61PQ , /4" 70P , /8" 90P , /2" 100P , /2" 130P , /2" 140P , /4" Niewymagaj¹ce smarowania samowy³¹czj¹ce wkrêtarki Power Pulse Plus Q70PQ , /4" Q70P , /8" Q80PQ , /4" Q80P , /2" Q90P , /2" Q110P , /2" Wkrêtarki impulsowe Power Pulse Plus z samoczynnym wy³¹czaniem 40PSQ , ,5 1/4" 45PS , /8" 45PSQ , /4" 55PS , /8" 55PSQ , /4" 70PS , /8" 90PS , /2" Dwukomorowy mechanizm impulsowy daje dwa równoczesne impulsy i zapewnia wiêkszy moment i lepsze zrównowa enie impulsu. Dwu-prêdkoœciowy spust umo liwia wolny, stopniowy start oraz szybkie dokrêcanie. Skuteczny uk³ad ch³odzenia zapewnia wiêksz¹ ywotnoœæ narzêdzia. Dwukomorowy silnik (w serii Power Pulse Plus) pozwala uzyskaæ wiêkszy moment przy mniejszej wadze narzêdzia. Zasada dzia³ania mechanizmu impulsowego Silnik swobodnie obraca wype³niony ciecz¹ cylinder do 1 zetkniêcia siê wystêpu cylindra 2 ( z ³opat¹ wirnika (zielona) i uszczelnienia komory (. 2 Przy obrocie cylindra o kolejnych 1 kilka stopni bêdzie to powodowa³o raptowny wzrost ciœnienia (patrz zmiana koloru pomarañczowego na czerwony na drugim rysunku). Tak uzyskany impuls hydrauliczny zostanie praktycznie w ca³oœci przeniesiony na dokrêcane po³¹czenie, przy znikomej reakcji na d³oñ operatora. Wielkoœæ tego impulsu mo na zmieniaæ œrub¹ reguluj¹c¹ przep³yw cieczy bocznym kana³em. Z chwil¹ gdy "³opata" minie wystêp wewn¹trz cylindra nastêpuje roz³adowanie ciœnienia i cylinder rozpêdza siê do nowego cyklu. Klucze impulsowe z samoczynnym wy³¹czeniem Przy danym ustawieniu œruby regulacyjnej, ciœnienie w cylindrze wzrasta najsilniej, je eli w chwili impulsu dokrêcane po³¹czenie nie daje siê dalej obróciæ (wrzeciono z ³opat¹ jest zablokowane). Narastaj¹ce ciœnienie, poprzez membranê w tylnej czêœci cylindra, przesuwa popychacz, który przesterowuje zawór odcinaj¹cy dop³yw powietrza. 55PS3 140P6 180SQ1-EU Q70P3 500PS3-EU 61P3 500A-EU Wszystkie wkrêtarki w wersji dwukierunkowej. Parametry dla ciœnienia zasilania 620 kpa. Pod³¹czenie powietrza 1/4" NPT. Zalecana przewodu 10 mm ( 100P4, 130P4, 140P6 13 mm). Emisja dÿwiêku dba. Podane zakresy momentów s¹ jedynie orientacyjne. Narzêdzia dzia³aj¹ najlepiej w œrodkowej czêœci podanego zakresu. Koñcowy moment dokrêcenia mo e zale eæ od ciœnienia powietrza zasilaj¹cego, od rodzaju po³¹czenia (sztywne podatne) oraz stosowanych nasadek i przed³u ek. Zu ycie powietrza: narzêdzia <50Nm l/s, pozosta³e - do 12 l/s. Do nape³niania mechanizmu impulsowego stosowaæ wy³¹cznie p³yn EQ106S (100 g), EQ106S-K400 (zestaw ze strzykawk¹) lub EQ106S-BF400-1 (1 galon). 8

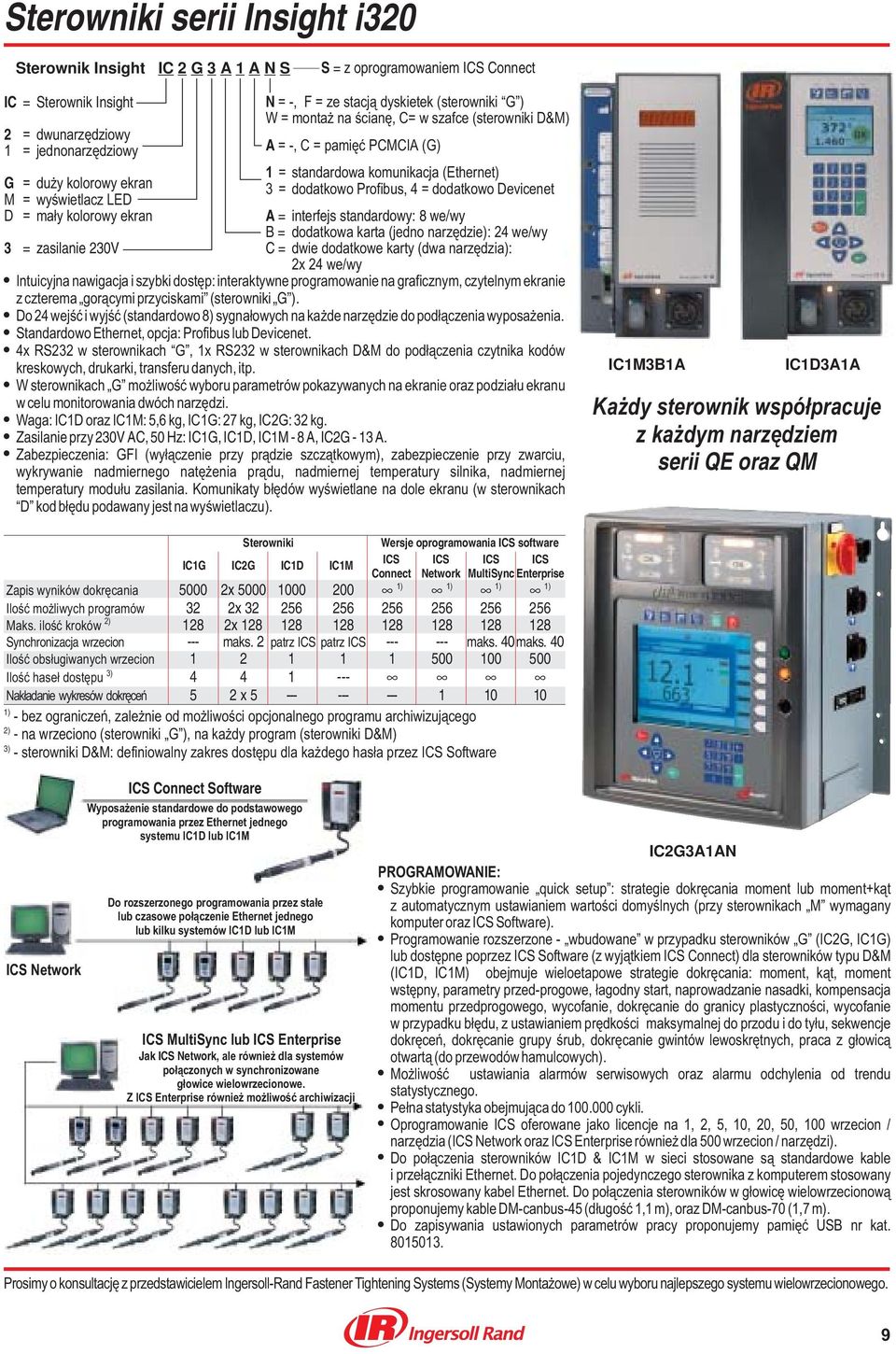

9 Sterowniki serii Insight i320 Sterownik Insight IC 2 G 3 A 1 A N S S = z oprogramowaniem ICS Connect IC = Sterownik Insight 2 = dwunarzêdziowy 1 = jednonarzêdziowy G = du y kolorowy ekran M = wyœwietlacz LED D = ma³y kolorowy ekran A = interfejs standardowy: 8 we/wy B= dodatkowa karta (jedno narzêdzie): 24 we/wy 3 = zasilanie 230V C= dwie dodatkowe karty (dwa narzêdzia): 2x 24 we/wy Intuicyjna nawigacja i szybki dostêp: interaktywne programowanie na graficznym, czytelnym ekranie z czterema gor¹cymi przyciskami (sterowniki G ). N = -, F = ze stacj¹ dyskietek (sterowniki G ) W = monta na œcianê, C= w szafce (sterowniki D&M) A = -, C = pamiêæ PCMCIA (G) 1 = standardowa komunikacja (Ethernet) 3 = dodatkowo Profibus, 4 = dodatkowo Devicenet Do 24 wejœæ i wyjœæ (standardowo 8) sygna³owych na ka de narzêdzie do pod³¹czenia wyposa enia. Standardowo Ethernet, opcja: Profibus lub Devicenet. 4x RS232 w sterownikach G, 1x RS232 w sterownikach D&M do pod³¹czenia czytnika kodów kreskowych, drukarki, transferu danych, itp. W sterownikach G mo liwoœæ wyboru parametrów pokazywanych na ekranie oraz podzia³u ekranu w celu monitorowania dwóch narzêdzi. Waga: IC1D oraz IC1M: 5,6 kg, IC1G: 27 kg, IC2G: 32 kg. Zasilanie przy 230V AC, 50 Hz: IC1G, IC1D, IC1M-8A,IC2G-13A. Zabezpieczenia: GFI (wy³¹czenie przy pr¹dzie szcz¹tkowym), zabezpieczenie przy zwarciu, wykrywanie nadmiernego natê enia pr¹du, nadmiernej temperatury silnika, nadmiernej temperatury modu³u zasilania. Komunikaty b³êdów wyœwietlane na dole ekranu (w sterownikach D kod b³êdu podawany jest na wyœwietlaczu). IC1M3B1A IC1D3A1A Ka dy sterownik wspó³pracuje z ka dym narzêdziem serii QE oraz QM Sterowniki Wersje oprogramowania ICS software IC1G IC2G IC1D IC1M ICS ICS ICS ICS Connect Network MultiSync Enterprise Zapis wyników dokrêcania x Iloœæ mo liwych programów 32 2x Maks. iloœæ kroków 128 2x Synchronizacja wrzecion --- maks. 2 patrz ICS patrz ICS maks. 40maks. 40 Iloœæ obs³ugiwanych wrzecion Iloœæ hase³ dostêpu Nak³adanie wykresów dokrêceñ 5 2 x bez ograniczeñ, zale nie od mo liwoœci opcjonalnego programu archiwizuj¹cego - na wrzeciono (sterowniki G ), na ka dy program (sterowniki D&M) - sterowniki D&M: definiowalny zakres dostêpu dla ka dego has³a przez ICS Software ICS Network ICS Connect Software Wyposa enie standardowe do podstawowego programowania przez Ethernet jednego systemu IC1D lub IC1M Do rozszerzonego programowania przez sta³e lub czasowe po³¹czenie Ethernet jednego lub kilku systemów IC1D lub IC1M ICS MultiSync lub ICS Enterprise Jak ICS Network, ale równie dla systemów po³¹czonych w synchronizowane g³owice wielowrzecionowe. Z ICS Enterprise równie mo liwoœæ archiwizacji IC2G3A1AN PROGRAMOWANIE: Szybkie programowanie quick setup : strategie dokrêcania moment lub moment+k¹t z automatycznym ustawianiem wartoœci domyœlnych (przy sterownikach M wymagany komputer oraz ICS Software). Programowanie rozszerzone - wbudowane w przypadku sterowników G (IC2G, IC1G) lub dostêpne poprzez ICS Software (z wyj¹tkiem ICS Connect) dla sterowników typu D&M (IC1D, IC1M) obejmuje wieloetapowe strategie dokrêcania: moment, k¹t, moment wstêpny, parametry przed-progowe, ³agodny start, naprowadzanie nasadki, kompensacja momentu przedprogowego, wycofanie, dokrêcanie do granicy plastycznoœci, wycofanie w przypadku b³êdu, z ustawianiem prêdkoœci maksymalnej do przodu i do ty³u, sekwencje dokrêceñ, dokrêcanie grupy œrub, dokrêcanie gwintów lewoskrêtnych, praca z g³owic¹ otwart¹ (do przewodów hamulcowych). Mo liwoœæ ustawiania alarmów serwisowych oraz alarmu odchylenia od trendu statystycznego. Pe³na statystyka obejmuj¹ca do cykli. Oprogramowanie ICS oferowane jako licencje na 1, 2, 5, 10, 20, 50, 100 wrzecion / narzêdzia (ICS Network oraz ICS Enterprise równie dla 500 wrzecion / narzêdzi). Do po³¹czenia sterowników IC1D & IC1M w sieci stosowane s¹ standardowe kable i prze³¹czniki Ethernet. Do po³¹czenia pojedynczego sterownika z komputerem stosowany jest skrosowany kabel Ethernet. Do po³¹czenia sterowników w g³owicê wielowrzecionow¹ proponujemy kable DM-canbus-45 (d³ugoœæ 1,1 m), oraz DM-canbus-70 (1,7 m). Do zapisywania ustawionych parametrów pracy proponujemy pamiêæ USB nr kat Prosimy o konsultacjê z przedstawicielem Ingersoll-Rand Fastener Tightening Systems (Systemy Monta owe) w celu wyboru najlepszego systemu wielowrzecionowego. 9

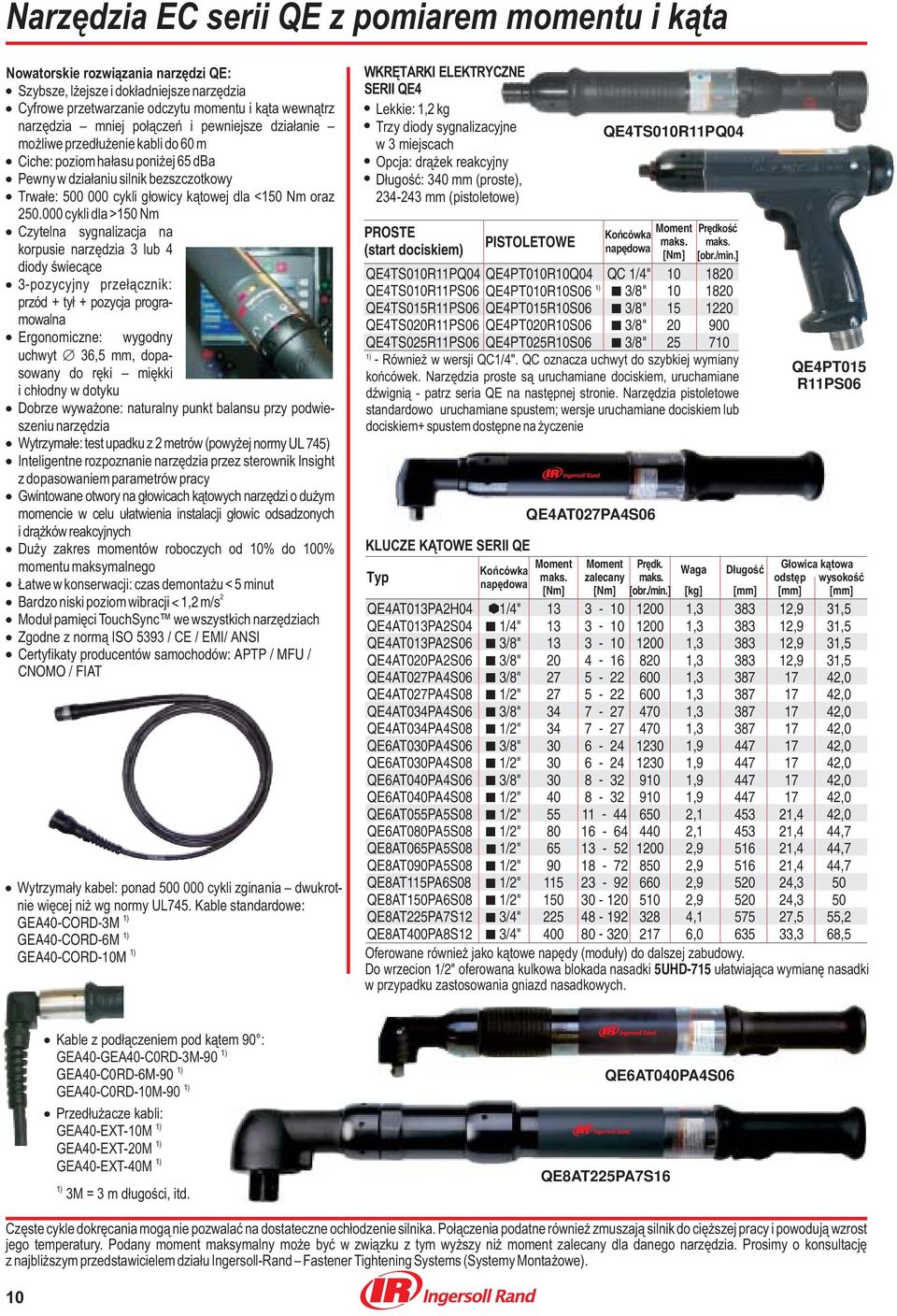

10 Narzêdzia EC serii QE z pomiarem momentu i k¹ta Nowatorskie rozwi¹zania narzêdzi QE: Szybsze, l ejsze i dok³adniejsze narzêdzia Cyfrowe przetwarzanie odczytu momentu i k¹ta wewn¹trz narzêdzia mniej po³¹czeñ i pewniejsze dzia³anie Ciche: poziom ha³asu poni ej 65 dba Pewny w dzia³aniu silnik bezszczotkowy Trwa³e: cykli g³owicy k¹towej dla <150 Nm oraz cykli dla >150 Nm Czytelna sygnalizacja na korpusie narzêdzia 3 lub 4 diody œwiec¹ce 3-pozycyjny prze³¹cznik: przód + ty³ + pozycja programowalna Ergonomiczne: wygodny uchwyt 36,5 mm, dopasowany do rêki miêkki i ch³odny w dotyku Dobrze wywa one: naturalny punkt balansu przy podwie- szeniu narzêdzia Wytrzyma³e: test upadku z 2 metrów (powy ej normy UL 745) mo liwe przed³u enie kabli do 60 m Inteligentne rozpoznanie narzêdzia przez sterownik Insight z dopasowaniem parametrów pracy Gwintowane otwory na g³owicach k¹towych narzêdzi o du ym momencie w celu u³atwienia instalacji g³owic odsadzonych i dr¹ ków reakcyjnych Du y zakres momentów roboczych od 10% do 100% momentu maksymalnego atwe w konserwacji: czas demonta u < 5 minut 2 Bardzo niski poziom wibracji < 1,2 m/s Modu³ pamiêci TouchSync we wszystkich narzêdziach Zgodne z norm¹ ISO 5393 / CE / EMI/ ANSI Certyfikaty producentów samochodów: APTP / MFU / CNOMO / FIAT Wytrzyma³y kabel: ponad cykli zginania dwukrotnie wiêcej ni wg normy UL745. Kable standardowe: GEA40-CORD-3M GEA40-CORD-6M GEA40-CORD-10M WKRÊTARKI ELEKTRYCZNE SERII QE4 Lekkie: 1,2 kg Trzy diody sygnalizacyjne w 3 miejscach Opcja: dr¹ ek reakcyjny D³ugoœæ: 340 mm (proste), mm (pistoletowe) KLUCZE K TOWE SERII QE QE4AT027PA4S06 QE4TS010R11PQ04 PROSTE Moment Prêdkoœæ Koñcówka PISTOLETOWE maks. maks. (start dociskiem) napêdowa [Nm] [obr./min.] QE4TS010R11PQ04 QE4PT010R10Q04 QC 1/4" QE4TS010R11PS06 QE4PT010R10S06 3/8" QE4TS015R11PS06 QE4PT015R10S06 3/8" QE4TS020R11PS06 QE4PT020R10S06 3/8" QE4TS025R11PS06 QE4PT025R10S06 3/8" Równie w wersji QC1/4". QC oznacza uchwyt do szybkiej wymiany koñcówek. Narzêdzia proste s¹ uruchamiane dociskiem, uruchamiane dÿwigni¹ - patrz seria QE na nastêpnej stronie. Narzêdzia pistoletowe standardowo uruchamiane spustem; wersje uruchamiane dociskiem lub dociskiem+ spustem dostêpne na yczenie Koñcówka napêdowa Moment maks. [Nm] Moment Prêdk. zalecany maks. [Nm] [obr./min.] Waga [kg] D³ugoœæ [mm] QE4PT015 R11PS06 G³owica k¹towa odstêp wysokoœæ [mm] [mm] QE4AT013PA2H04 1/4" , ,9 31,5 QE4AT013PA2S04 1/4" , ,9 31,5 QE4AT013PA2S06 3/8" , ,9 31,5 QE4AT020PA2S06 3/8" , ,9 31,5 QE4AT027PA4S06 3/8" , ,0 QE4AT027PA4S08 1/2" , ,0 QE4AT034PA4S06 3/8" , ,0 QE4AT034PA4S08 1/2" , ,0 QE6AT030PA4S06 3/8" , ,0 QE6AT030PA4S08 1/2" , ,0 QE6AT040PA4S06 3/8" , ,0 QE6AT040PA4S08 1/2" , ,0 QE6AT055PA5S08 1/2" , ,4 42,0 QE6AT080PA5S08 1/2" , ,4 44,7 QE8AT065PA5S08 1/2" , ,4 44,7 QE8AT090PA5S08 1/2" , ,4 44,7 QE8AT115PA6S08 1/2" , ,3 50 QE8AT150PA6S08 1/2" , ,3 50 QE8AT225PA7S12 3/4" , ,5 55,2 QE8AT400PA8S12 3/4" , ,3 68,5 Oferowane równie jako k¹towe napêdy (modu³y) do dalszej zabudowy. Do wrzecion 1/2" oferowana kulkowa blokada nasadki 5UHD-715 u³atwiaj¹ca wymianê nasadki w przypadku zastosowania gniazd nasadkowych. Kable z pod³¹czeniem pod k¹tem 90 : GEA40-GEA40-C0RD-3M-90 GEA40-C0RD-6M-90 GEA40-C0RD-10M-90 Przed³u acze kabli: GEA40-EXT-10M GEA40-EXT-20M GEA40-EXT-40M 3M=3md³ugoœci, itd. QE6AT040PA4S06 QE8AT225PA7S16 Czêste cykle dokrêcania mog¹ nie pozwalaæ na dostateczne och³odzenie silnika. Po³¹czenia podatne równie zmuszaj¹ silnik do ciê szej pracy i powoduj¹ wzrost jego temperatury. Podany moment maksymalny mo e byæ w zwi¹zku z tym wy szy ni moment zalecany dla danego narzêdzia. Prosimy o konsultacjê z najbli szym przedstawicielem dzia³u Ingersoll-Rand Fastener Tightening Systems (Systemy Monta owe). 10

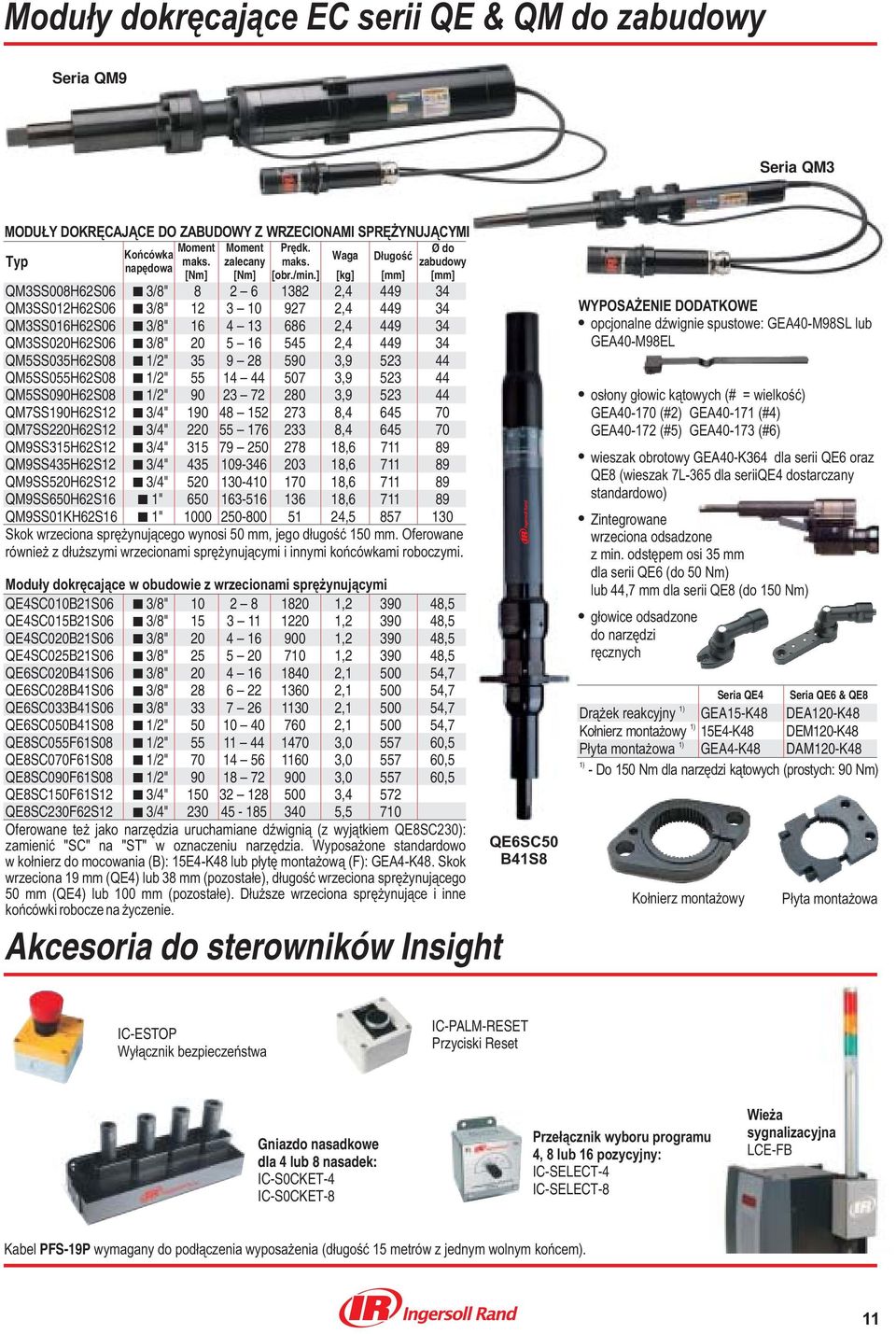

11 Modu³y dokrêcaj¹ce EC serii QE & QM do zabudowy Seria QM9 Seria QM3 MODU Y DOKRÊCAJ CE DO ZABUDOWY Z WRZECIONAMI SPRÊ YNUJ CYMI Moment Moment Prêdk. Ødo Koñcówka maks. zalecany maks. Waga D³ugoœæ zabudowy napêdowa [Nm] [Nm] [obr./min.] [kg] [mm] [mm] QM3SS008H62S06 3/8" , QM3SS012H62S06 3/8" , QM3SS016H62S06 3/8" , QM3SS020H62S06 3/8" , QM5SS035H62S08 1/2" , QM5SS055H62S08 1/2" , QM5SS090H62S08 1/2" , QM7SS190H62S12 3/4" , QM7SS220H62S12 3/4" , QM9SS315H62S12 3/4" , QM9SS435H62S12 3/4" , QM9SS520H62S12 3/4" , QM9SS650H62S16 1" , QM9SS01KH62S16 1" , Skok wrzeciona sprê ynuj¹cego wynosi 50 mm, jego d³ugoœæ 150 mm. Oferowane równie z d³u szymi wrzecionami sprê ynuj¹cymi i innymi koñcówkami roboczymi. Modu³y dokrêcaj¹ce w obudowie z wrzecionami sprê ynuj¹cymi QE4SC010B21S06 3/8" , ,5 QE4SC015B21S06 3/8" , ,5 QE4SC020B21S06 3/8" , ,5 QE4SC025B21S06 3/8" , ,5 QE6SC020B41S06 3/8" , ,7 QE6SC028B41S06 3/8" , ,7 QE6SC033B41S06 3/8" , ,7 QE6SC050B41S08 1/2" , ,7 QE8SC055F61S08 1/2" , ,5 QE8SC070F61S08 1/2" , ,5 QE8SC090F61S08 1/2" , ,5 QE8SC150F61S12 3/4" ,4 572 QE8SC230F62S12 3/4" ,5 710 Oferowane te jako narzêdzia uruchamiane dÿwigni¹ (z wyj¹tkiem QE8SC230): zamieniæ "SC" na "ST" w oznaczeniu narzêdzia. Wyposa one standardowo w ko³nierz do mocowania (B): 15E4-K48 lub p³ytê monta ow¹ (F): GEA4-K48. Skok wrzeciona 19 mm (QE4) lub 38 mm (pozosta³e), d³ugoœæ wrzeciona sprê ynuj¹cego 50 mm (QE4) lub 100 mm (pozosta³e). D³u sze wrzeciona sprê ynuj¹ce i inne koñcówki robocze na yczenie. Akcesoria do sterowników Insight QE6SC50 B41S8 WYPOSA ENIE DODATKOWE opcjonalne dÿwignie spustowe: GEA40-M98SL lub GEA40-M98EL os³ony g³owic k¹towych (# = wielkoœæ) GEA (# GEA (#4) GEA (#5) GEA (#6) wieszak obrotowy GEA40-K364 dla serii QE6 oraz QE8 (wieszak 7L-365 dla seriiqe4 dostarczany standardowo) Zintegrowane wrzeciona odsadzone z min. odstêpem osi 35 mm dla serii QE6 (do 50 Nm) lub 44,7 mm dla serii QE8 (do 150 Nm) g³owice odsadzone do narzêdzi rêcznych Seria QE4 Seria QE6 & QE8 Dr¹ ek reakcyjny GEA15-K48 DEA120-K48 Ko³nierz monta owy 15E4-K48 DEM120-K48 P³yta monta owa GEA4-K48 DAM120-K48 - Do 150 Nm dla narzêdzi k¹towych (prostych: 90 Nm) Ko³nierz monta owy P³yta monta owa IC-ESTOP Wy³¹cznik bezpieczeñstwa IC-PALM-RESET Przyciski Reset Gniazdo nasadkowe dla 4 lub 8 nasadek: IC-S0CKET-4 IC-S0CKET-8 Prze³¹cznik wyboru programu 4, 8 lub 16 pozycyjny: IC-SELECT-4 IC-SELECT-8 Wie a sygnalizacyjna LCE-FB Kabel PFS-19P wymagany do pod³¹czenia wyposa enia (d³ugoœæ 15 metrów z jednym wolnym koñcem). 11

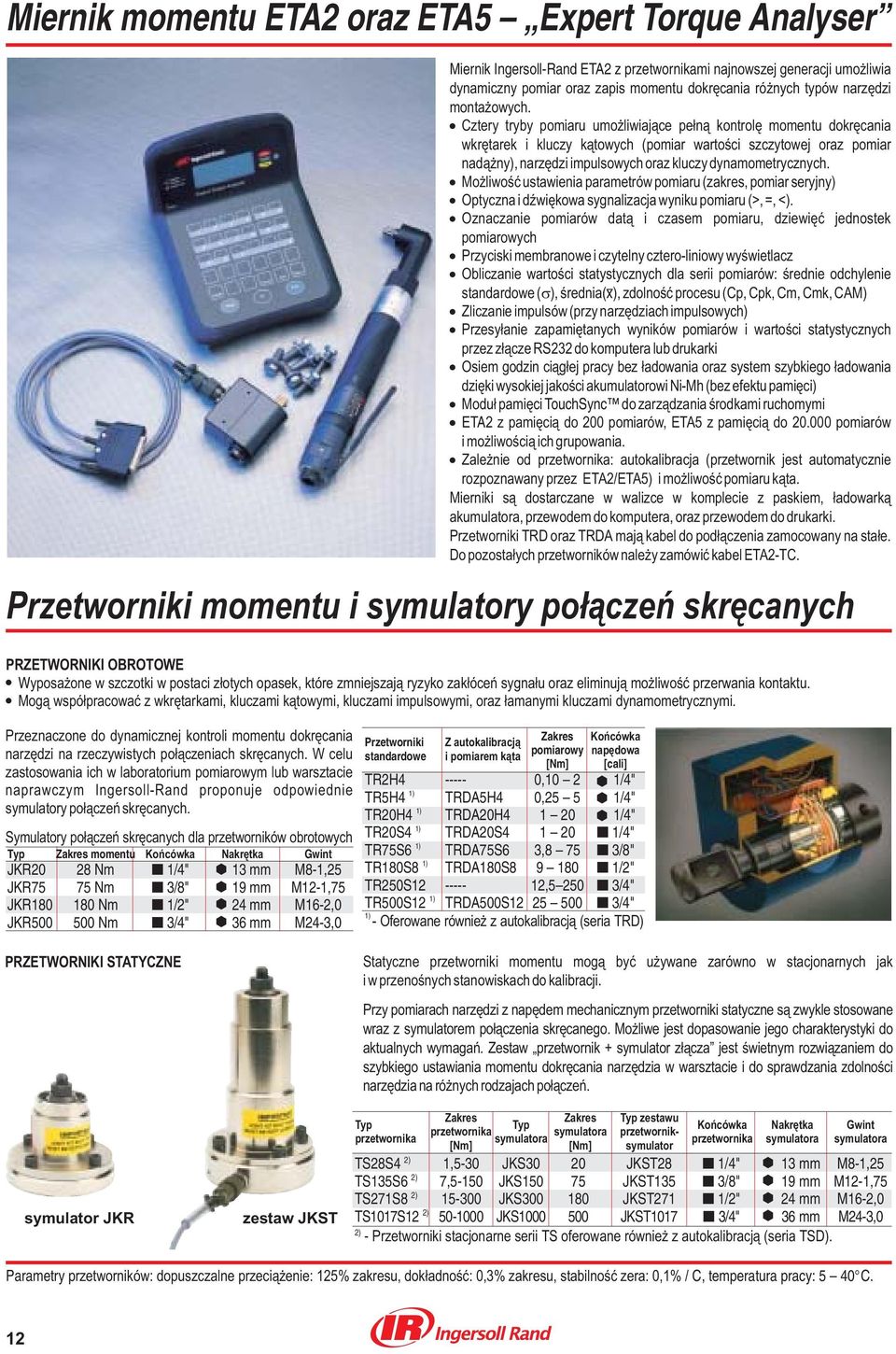

12 Miernik momentu ETA2 oraz ETA5 Expert Torque Analyser Miernik Ingersoll-Rand ETA2 z przetwornikami najnowszej generacji umo liwia dynamiczny pomiar oraz zapis momentu dokrêcania ró nych typów narzêdzi monta owych. Cztery tryby pomiaru umo liwiaj¹ce pe³n¹ kontrolê momentu dokrêcania wkrêtarek i kluczy k¹towych (pomiar wartoœci szczytowej oraz pomiar nad¹ ny), narzêdzi impulsowych oraz kluczy dynamometrycznych. Mo liwoœæ ustawienia parametrów pomiaru (zakres, pomiar seryjny) Optyczna i dÿwiêkowa sygnalizacja wyniku pomiaru (>, =, <). Oznaczanie pomiarów dat¹ i czasem pomiaru, dziewiêæ jednostek pomiarowych Przyciski membranowe i czytelny cztero-liniowy wyœwietlacz Obliczanie wartoœci statystycznych dla serii pomiarów: œrednie odchylenie standardowe ( ), œrednia () x, zdolnoœæ procesu (Cp, Cpk, Cm, Cmk, CAM) Zliczanie impulsów (przy narzêdziach impulsowych) Przesy³anie zapamiêtanych wyników pomiarów i wartoœci statystycznych przez z³¹cze RS232 do komputera lub drukarki Osiem godzin ci¹g³ej pracy bez ³adowania oraz system szybkiego ³adowania dziêki wysokiej jakoœci akumulatorowi Ni-Mh (bez efektu pamiêci) Modu³ pamiêci TouchSync do zarz¹dzania œrodkami ruchomymi ETA2 z pamiêci¹ do 200 pomiarów, ETA5 z pamiêci¹ do pomiarów i mo liwoœci¹ ich grupowania. Zale nie od przetwornika: autokalibracja (przetwornik jest automatycznie rozpoznawany przez ETA2/ETA5) i mo liwoœæ pomiaru k¹ta. Mierniki s¹ dostarczane w walizce w komplecie z paskiem, ³adowark¹ akumulatora, przewodem do komputera, oraz przewodem do drukarki. Przetworniki TRD oraz TRDA maj¹ kabel do pod³¹czenia zamocowany na sta³e. Do pozosta³ych przetworników nale y zamówiæ kabel ETA2-TC. Przetworniki momentu i symulatory po³¹czeñ skrêcanych PRZETWORNIKI OBROTOWE Wyposa one w szczotki w postaci z³otych opasek, które zmniejszaj¹ ryzyko zak³óceñ sygna³u oraz eliminuj¹ mo liwoœæ przerwania kontaktu. Mog¹ wspó³pracowaæ z wkrêtarkami, kluczami k¹towymi, kluczami impulsowymi, oraz ³amanymi kluczami dynamometrycznymi. Przeznaczone do dynamicznej kontroli momentu dokrêcania narzêdzi na rzeczywistych po³¹czeniach skrêcanych. W celu zastosowania ich w laboratorium pomiarowym lub warsztacie naprawczym Ingersoll-Rand proponuje odpowiednie symulatory po³¹czeñ skrêcanych. Symulatory po³¹czeñ skrêcanych dla przetworników obrotowych Zakres momentu Koñcówka Nakrêtka Gwint JKR20 28 Nm 1/4" 13 mm M8-1,25 JKR75 75 Nm 3/8" 19 mm M12-1,75 JKR Nm 1/2" 24 mm M16-2,0 JKR Nm 3/4" 36 mm M24-3,0 PRZETWORNIKI STATYCZNE Zakres Koñcówka Przetworniki Z autokalibracj¹ pomiarowy napêdowa standardowe i pomiarem k¹ta [Nm] [cali] TR2H ,10 2 1/4" TR5H4 TRDA5H4 0,25 5 1/4" TR20H4 TRDA20H /4" TR20S4 TRDA20S /4" TR75S6 TRDA75S6 3,8 75 3/8" TR180S8 TRDA180S /2" TR250S , /4" TR500S12 TRDA500S /4" - Oferowane równie z autokalibracj¹ (seria TRD) Statyczne przetworniki momentu mog¹ byæ u ywane zarówno w stacjonarnych jak i w przenoœnych stanowiskach do kalibracji. Przy pomiarach narzêdzi z napêdem mechanicznym przetworniki statyczne s¹ zwykle stosowane wraz z symulatorem po³¹czenia skrêcanego. Mo liwe jest dopasowanie jego charakterystyki do aktualnych wymagañ. Zestaw przetwornik + symulator z³¹cza jest œwietnym rozwi¹zaniem do szybkiego ustawiania momentu dokrêcania narzêdzia w warsztacie i do sprawdzania zdolnoœci narzêdzia na ró nych rodzajach po³¹czeñ. symulator JKR zestaw JKST Zakres Zakres zestawu Koñcówka Nakrêtka Gwint przetwornika symulatora przetworniksymulator przetwornika symulatora przetwornika symulatora symulatora [Nm] [Nm] TS28S4 1,5-30 JKS30 20 JKST28 1/4" 13 mm M8-1,25 TS135S6 7,5-150 JKS JKST135 3/8" 19 mm M12-1,75 TS271S JKS JKST271 1/2" 24 mm M16-2,0 TS1017S JKS JKST1017 3/4" 36 mm M24-3,0 - Przetworniki stacjonarne serii TS oferowane równie z autokalibracj¹ (seria TSD). Parametry przetworników: dopuszczalne przeci¹ enie: 125% zakresu, dok³adnoœæ: 0,3% zakresu, stabilnoœæ zera: 0,1% / C, temperatura pracy: 5 40 C. 12

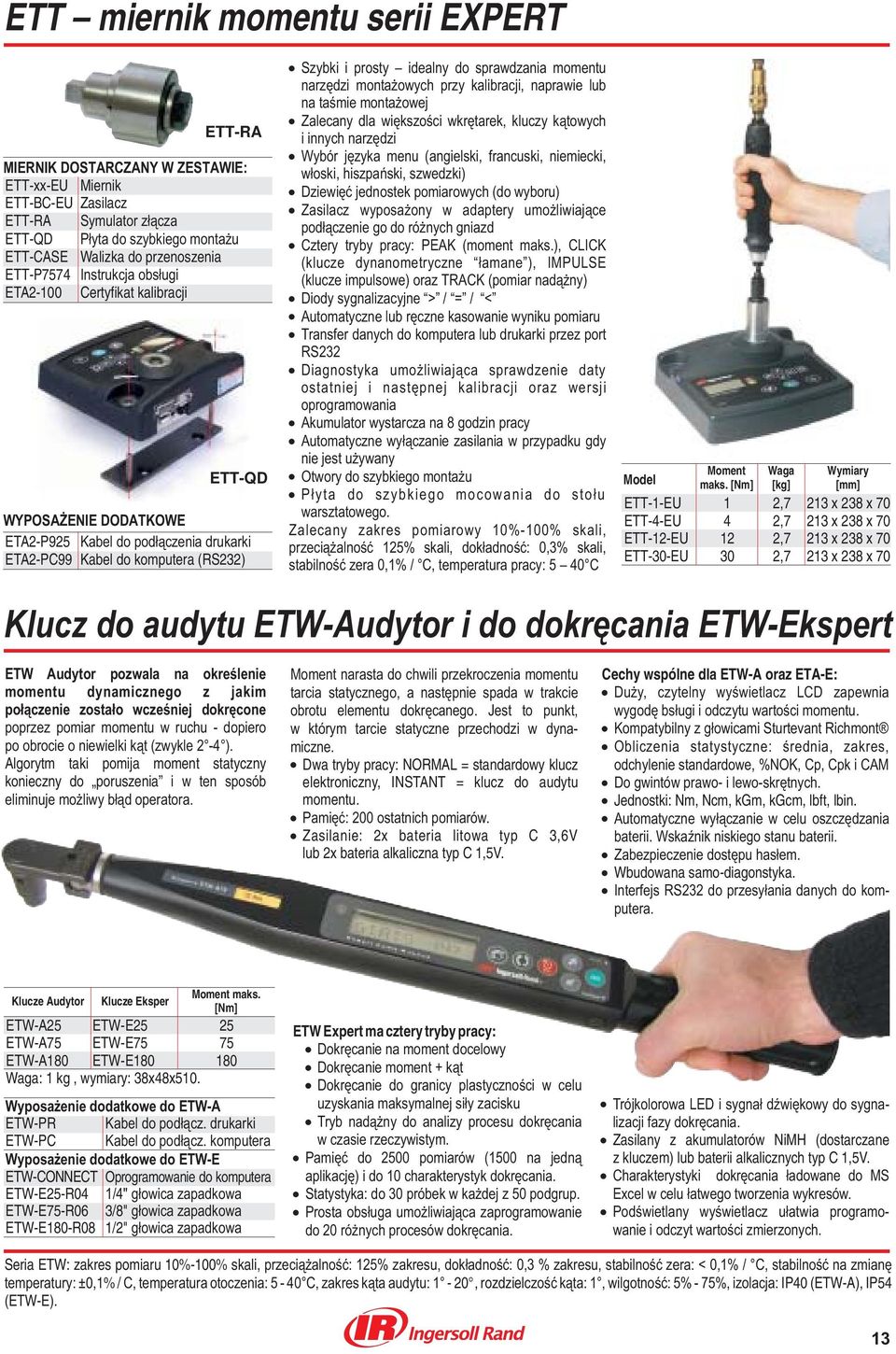

13 ETT miernik momentu serii EXPERT ETT-RA MIERNIK DOSTARCZANY W ZESTAWIE: ETT-xx-EU Miernik ETT-BC-EU Zasilacz ETT-RA Symulator z³¹cza ETT-QD P³yta do szybkiego monta u ETT-CASE Walizka do przenoszenia ETT-P7574 Instrukcja obs³ugi ETA2-100 Certyfikat kalibracji ETT-QD WYPOSA ENIE DODATKOWE ETA2-P925 Kabel do pod³¹czenia drukarki ETA2-PC99 Kabel do komputera (RS23 Szybki i prosty idealny do sprawdzania momentu narzêdzi monta owych przy kalibracji, naprawie lub na taœmie monta owej Zalecany dla wiêkszoœci wkrêtarek, kluczy k¹towych i innych narzêdzi Wybór jêzyka menu (angielski, francuski, niemiecki, w³oski, hiszpañski, szwedzki) Dziewiêæ jednostek pomiarowych (do wyboru) Zasilacz wyposa ony w adaptery umo liwiaj¹ce pod³¹czenie go do ró nych gniazd Cztery tryby pracy: PEAK (moment maks.), CLICK (klucze dynanometryczne ³amane ), IMPULSE (klucze impulsowe) oraz TRACK (pomiar nad¹ ny) Diody sygnalizacyjne > / = / < Automatyczne lub rêczne kasowanie wyniku pomiaru Transfer danych do komputera lub drukarki przez port RS232 Diagnostyka umo liwiaj¹ca sprawdzenie daty ostatniej i nastêpnej kalibracji oraz wersji oprogramowania Akumulator wystarcza na 8 godzin pracy Automatyczne wy³¹czanie zasilania w przypadku gdy nie jest u ywany Otwory do szybkiego monta u P³yta do szybkiego mocowania do sto³u warsztatowego. Zalecany zakres pomiarowy 10%-100% skali, przeci¹ alnoœæ 125% skali, dok³adnoœæ: 0,3% skali, stabilnoœæ zera 0,1% / C, temperatura pracy: 5 40 C Model Moment maks. [Nm] Waga [kg] Wymiary [mm] ETT-1-EU 1 2,7 213 x 238 x 70 ETT-4-EU 4 2,7 213 x 238 x 70 ETT-12-EU 12 2,7 213 x 238 x 70 ETT-30-EU 30 2,7 213 x 238 x 70 Klucz do audytu ETW-Audytor i do dokrêcania ETW-Ekspert ETW Audytor pozwala na okreœlenie momentu dynamicznego z jakim po³¹czenie zosta³o wczeœniej dokrêcone poprzez pomiar momentu w ruchu - dopiero po obrocie o niewielki k¹t (zwykle 2-4 ). Algorytm taki pomija moment statyczny konieczny do poruszenia i w ten sposób eliminuje mo liwy b³¹d operatora. Moment narasta do chwili przekroczenia momentu tarcia statycznego, a nastêpnie spada w trakcie obrotu elementu dokrêcanego. Jest to punkt, w którym tarcie statyczne przechodzi w dynamiczne. Dwa tryby pracy: NORMAL = standardowy klucz elektroniczny, INSTANT = klucz do audytu momentu. Pamiêæ: 200 ostatnich pomiarów. Zasilanie: 2x bateria litowa typ C 3,6V lub 2x bateria alkaliczna typ C 1,5V. Cechy wspólne dla ETW-A oraz ETA-E: Du y, czytelny wyœwietlacz LCD zapewnia wygodê bs³ugi i odczytu wartoœci momentu. Kompatybilny z g³owicami Sturtevant Richmont Obliczenia statystyczne: œrednia, zakres, odchylenie standardowe, %NOK, Cp, Cpk i CAM Do gwintów prawo- i lewo-skrêtnych. Jednostki: Nm, Ncm, kgm, kgcm, lbft, lbin. Automatyczne wy³¹czanie w celu oszczêdzania baterii. WskaŸnik niskiego stanu baterii. Zabezpieczenie dostêpu has³em. Wbudowana samo-diagonstyka. Interfejs RS232 do przesy³ania danych do komputera. Klucze Audytor Klucze Eksper Moment maks. [Nm] ETW-A25 ETW-E25 25 ETW-A75 ETW-E75 75 ETW-A180 ETW-E Waga: 1 kg, wymiary: 38x48x510. Wyposa enie dodatkowe do ETW-A ETW-PR Kabel do pod³¹cz. drukarki ETW-PC Kabel do pod³¹cz. komputera Wyposa enie dodatkowe do ETW-E ETW-CONNECT Oprogramowanie do komputera ETW-E25-R04 1/4" g³owica zapadkowa ETW-E75-R06 3/8" g³owica zapadkowa ETW-E180-R08 1/2" g³owica zapadkowa ETW Expert ma cztery tryby pracy: Dokrêcanie na moment docelowy Dokrêcanie moment + k¹t Dokrêcanie do granicy plastycznoœci w celu uzyskania maksymalnej si³y zacisku Tryb nad¹ ny do analizy procesu dokrêcania w czasie rzeczywistym. Pamiêæ do 2500 pomiarów (1500 na jedn¹ aplikacjê) i do 10 charakterystyk dokrêcania. Statystyka: do 30 próbek w ka dej z 50 podgrup. Prosta obs³uga umo liwiaj¹ca zaprogramowanie do 20 ró nych procesów dokrêcania. Trójkolorowa LED i sygna³ dÿwiêkowy do sygnalizacji fazy dokrêcania. Zasilany z akumulatorów NiMH (dostarczane z kluczem) lub baterii alkalicznych typ C 1,5V. Charakterystyki dokrêcania ³adowane do MS Excel w celu ³atwego tworzenia wykresów. Podœwietlany wyœwietlacz u³atwia programowanie i odczyt wartoœci zmierzonych. Seria ETW: zakres pomiaru 10%-100% skali, przeci¹ alnoœæ: 125% zakresu, dok³adnoœæ: 0,3 % zakresu, stabilnoœæ zera: < 0,1% / C, stabilnoœæ na zmianê temperatury: ± 0,1% / C, temperatura otoczenia: 5-40 C, zakres k¹ta audytu: 1-20, rozdzielczoœæ k¹ta: 1, wilgotnoœæ: 5% - 75%, izolacja: IP40 (ETW-A), IP54 (ETW-E). 13

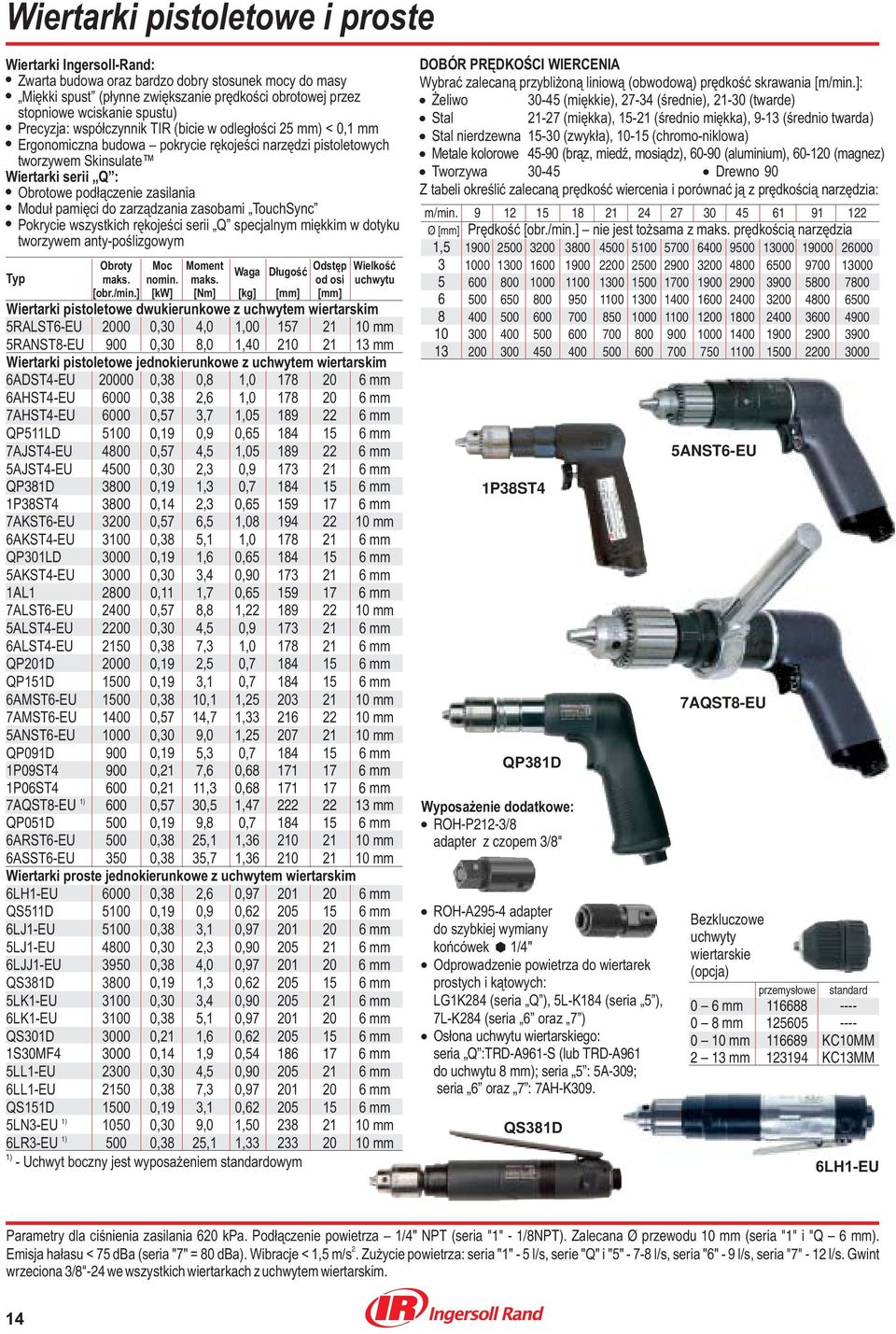

14 Wiertarki pistoletowe i proste Wiertarki Ingersoll-Rand: Zwarta budowa oraz bardzo dobry stosunek mocy do masy Miêkki spust (p³ynne zwiêkszanie prêdkoœci obrotowej przez stopniowe wciskanie spustu) Precyzja: wspó³czynnik TIR (bicie w odleg³oœci 25 mm) < 0,1 mm Ergonomiczna budowa pokrycie rêkojeœci narzêdzi pistoletowych tworzywem Skinsulate Wiertarki serii Q : Obrotowe pod³¹czenie zasilania Modu³ pamiêci do zarz¹dzania zasobami TouchSync Pokrycie wszystkich rêkojeœci serii Q specjalnym miêkkim w dotyku tworzywem anty-poœlizgowym Obroty Moc Moment Waga D³ugoœæ Odstêp Wielkoœæ maks. nomin. maks. od osi uchwytu [obr./min.] [kw] [Nm] [kg] [mm] [mm] Wiertarki pistoletowe dwukierunkowe z uchwytem wiertarskim 5RALST6-EU ,30 4,0 1, mm 5RANST8-EU 900 0,30 8,0 1, mm Wiertarki pistoletowe jednokierunkowe z uchwytem wiertarskim 6ADST4-EU ,38 0,8 1, mm 6AHST4-EU ,38 2,6 1, mm 7AHST4-EU ,57 3,7 1, mm QP511LD ,19 0,9 0, mm 7AJST4-EU ,57 4,5 1, mm 5AJST4-EU ,30 2,3 0, mm QP381D ,19 1,3 0, mm 1P38ST ,14 2,3 0, mm 7AKST6-EU ,57 6,5 1, mm 6AKST4-EU ,38 5,1 1, mm QP301LD ,19 1,6 0, mm 5AKST4-EU ,30 3,4 0, mm 1AL ,11 1,7 0, mm 7ALST6-EU ,57 8,8 1, mm 5ALST4-EU ,30 4,5 0, mm 6ALST4-EU ,38 7,3 1, mm QP201D ,19 2,5 0, mm QP151D ,19 3,1 0, mm 6AMST6-EU ,38 10,1 1, mm 7AMST6-EU ,57 14,7 1, mm 5ANST6-EU ,30 9,0 1, mm QP091D 900 0,19 5,3 0, mm 1P09ST ,21 7,6 0, mm 1P06ST ,21 11,3 0, mm 7AQST8-EU 600 0,57 30,5 1, mm QP051D 500 0,19 9,8 0, mm 6ARST6-EU 500 0,38 25,1 1, mm 6ASST6-EU 350 0,38 35,7 1, mm Wiertarki proste jednokierunkowe z uchwytem wiertarskim 6LH1-EU ,38 2,6 0, mm QS511D ,19 0,9 0, mm 6LJ1-EU ,38 3,1 0, mm 5LJ1-EU ,30 2,3 0, mm 6LJJ1-EU ,38 4,0 0, mm QS381D ,19 1,3 0, mm 5LK1-EU ,30 3,4 0, mm 6LK1-EU ,38 5,1 0, mm QS301D ,21 1,6 0, mm 1S30MF ,14 1,9 0, mm 5LL1-EU ,30 4,5 0, mm 6LL1-EU ,38 7,3 0, mm QS151D ,19 3,1 0, mm 5LN3-EU ,30 9,0 1, mm 6LR3-EU 500 0,38 25,1 1, mm - Uchwyt boczny jest wyposa eniem standardowym DOBÓR PRÊDKOŒCI WIERCENIA Wybraæ zalecan¹ przybli on¹ liniow¹ (obwodow¹) prêdkoœæ skrawania [m/min.]: eliwo (miêkkie), (œrednie), (twarde) Stal (miêkka), (œrednio miêkka), 9-13 (œrednio twarda) Stal nierdzewna (zwyk³a), (chromo-niklowa) Metale kolorowe (br¹z, miedÿ, mosi¹dz), (aluminium), (magnez) Tworzywa Drewno 90 Z tabeli okreœliæ zalecan¹ prêdkoœæ wiercenia i porównaæ j¹ z prêdkoœci¹ narzêdzia: m/min Ø [mm] Prêdkoœæ [obr./min.] nie jest to sama z maks. prêdkoœci¹ narzêdzia 1, P38ST4 QP381D Wyposa enie dodatkowe: ROH-P212-3/8 adapter z czopem 3/8" ROH-A295-4 adapter do szybkiej wymiany koñcówek 1/4" Odprowadzenie powietrza do wiertarek prostych i k¹towych: LG1K284 (seria Q ), 5L-K184 (seria 5 ), 7L-K284 (seria 6 oraz 7 ) Os³ona uchwytu wiertarskiego: seria Q :TRD-A961-S (lub TRD-A961 do uchwytu 8 mm); seria 5 : 5A-309; seria 6 oraz 7 : 7AH-K309. QS381D 5ANST6-EU 7AQST8-EU Bezkluczowe uchwyty wiertarskie (opcja) przemys³owe standard 0 6mm mm mm KC10MM 2 13 mm KC13MM 6LH1-EU Parametry dla ciœnienia zasilania 620 kpa. Pod³¹czenie powietrza 1/4" NPT (seria "1" - 1/8NPT). Zalecana Ø przewodu 10 mm (seria "1" i "Q 6 mm). 2 Emisja ha³asu < 75 dba (seria "7" = 80 dba). Wibracje < 1,5 m/s. Zu ycie powietrza: seria "1" - 5 l/s, serie "Q" i "5" l/s, seria "6" - 9 l/s, seria "7" - 12 l/s. Gwint wrzeciona 3/8"-24 we wszystkich wiertarkach z uchwytem wiertarskim. 14

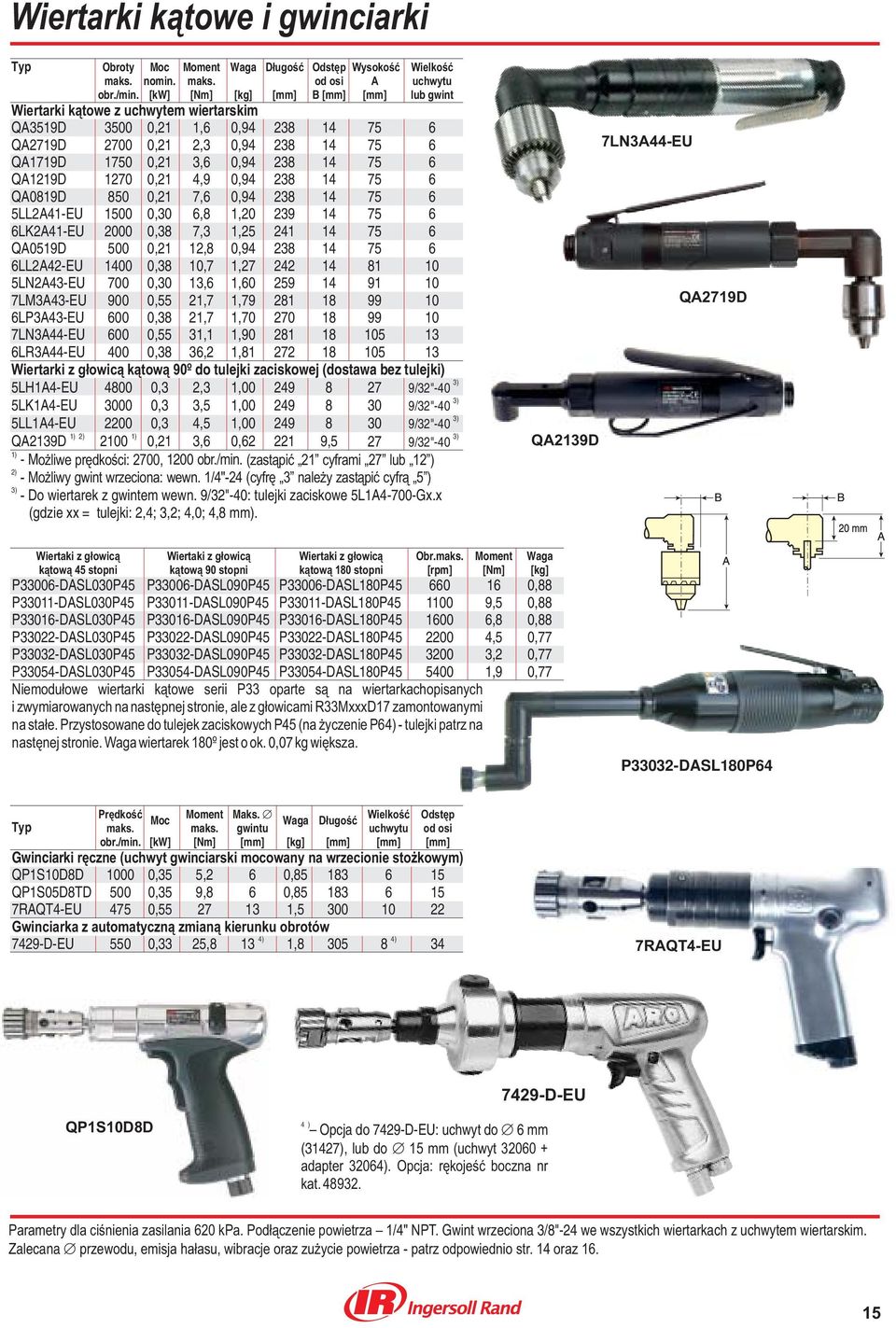

15 Wiertarki k¹towe i gwinciarki Obroty Moc Moment Waga D³ugoœæ Odstêp Wysokoœæ Wielkoœæ maks. nomin. maks. od osi A uchwytu obr./min. [kw] [Nm] [kg] [mm] B [mm] [mm] lub gwint Wiertarki k¹towe z uchwytem wiertarskim QA3519D ,21 1,6 0, QA2719D ,21 2,3 0, QA1719D ,21 3,6 0, QA1219D ,21 4,9 0, QA0819D 850 0,21 7,6 0, LL2A41-EU ,30 6,8 1, LK2A41-EU ,38 7,3 1, QA0519D 500 0,21 12,8 0, LL2A42-EU ,38 10,7 1, LN2A43-EU 700 0,30 13,6 1, LM3A43-EU 900 0,55 21,7 1, LP3A43-EU 600 0,38 21,7 1, LN3A44-EU 600 0,55 31,1 1, LR3A44-EU 400 0,38 36,2 1, Wiertarki z g³owic¹ k¹tow¹ 90º do tulejki zaciskowej (dostawa bez tulejki) 5LH1A4-EU ,3 2,3 1, /32"-40 5LK1A4-EU ,3 3,5 1, /32"-40 5LL1A4-EU ,3 4,5 1, /32"-40 QA2139D ,21 3,6 0, ,5 27 9/32"-40 - Mo liwe prêdkoœci: 2700, 1200 obr./min. (zast¹piæ 21 cyframi 27 lub 12 ) - Mo liwy gwint wrzeciona: wewn. 1/4"-24 (cyfrê 3 nale y zast¹piæ cyfr¹ 5 ) - Do wiertarek z gwintem wewn. 9/32"-40: tulejki zaciskowe 5L1A4-700-Gx.x (gdzie xx = tulejki: 2,4; 3,2; 4,0; 4,8 mm). QA2139D 7LN3A44-EU QA2719D Wiertaki z g³owic¹ Wiertaki z g³owic¹ Wiertaki z g³owic¹ k¹tow¹ 45 stopni k¹tow¹ 90 stopni k¹tow¹ 180 stopni Obr.maks. Moment Waga [rpm] [Nm] [kg] P33006-DASL030P45 P33006-DASL090P45 P33006-DASL180P ,88 P33011-DASL030P45 P33011-DASL090P45 P33011-DASL180P ,5 0,88 P33016-DASL030P45 P33016-DASL090P45 P33016-DASL180P ,8 0,88 P33022-DASL030P45 P33022-DASL090P45 P33022-DASL180P ,5 0,77 P33032-DASL030P45 P33032-DASL090P45 P33032-DASL180P ,2 0,77 P33054-DASL030P45 P33054-DASL090P45 P33054-DASL180P ,9 0,77 Niemodu³owe wiertarki k¹towe serii P33 oparte s¹ na wiertarkachopisanych i zwymiarowanych na nastêpnej stronie, ale z g³owicami R33MxxxD17 zamontowanymi na sta³e. Przystosowane do tulejek zaciskowych P45 (na yczenie P64) - tulejki patrz na nastênej stronie. Waga wiertarek 180º jest o ok. 0,07 kg wiêksza. P33032-DASL180P64 Prêdkoœæ Moment Maks. Wielkoœæ Odstêp Moc Waga D³ugoœæ maks. maks. gwintu uchwytu od osi obr./min. [kw] [Nm] [mm] [kg] [mm] [mm] [mm] Gwinciarki rêczne (uchwyt gwinciarski mocowany na wrzecionie sto kowym) QP1S10D8D ,35 5,2 6 0, QP1S05D8TD 500 0,35 9,8 6 0, RAQT4-EU 475 0, , Gwinciarka z automatyczn¹ zmian¹ kierunku obrotów 7429-D-EU 550 0,33 25,8 4) 13 1, ) RAQT4-EU 7429-D-EU QP1S10D8D 4) Opcja do 7429-D-EU: uchwyt do 6 mm (31427), lub do 15 mm (uchwyt adapter 32064). Opcja: rêkojeœæ boczna nr kat Parametry dla ciœnienia zasilania 620 kpa. Pod³¹czenie powietrza 1/4" NPT. Gwint wrzeciona 3/8"-24 we wszystkich wiertarkach z uchwytem wiertarskim. Zalecana przewodu, emisja ha³asu, wibracje oraz zu ycie powietrza - patrz odpowiednio str. 14 oraz

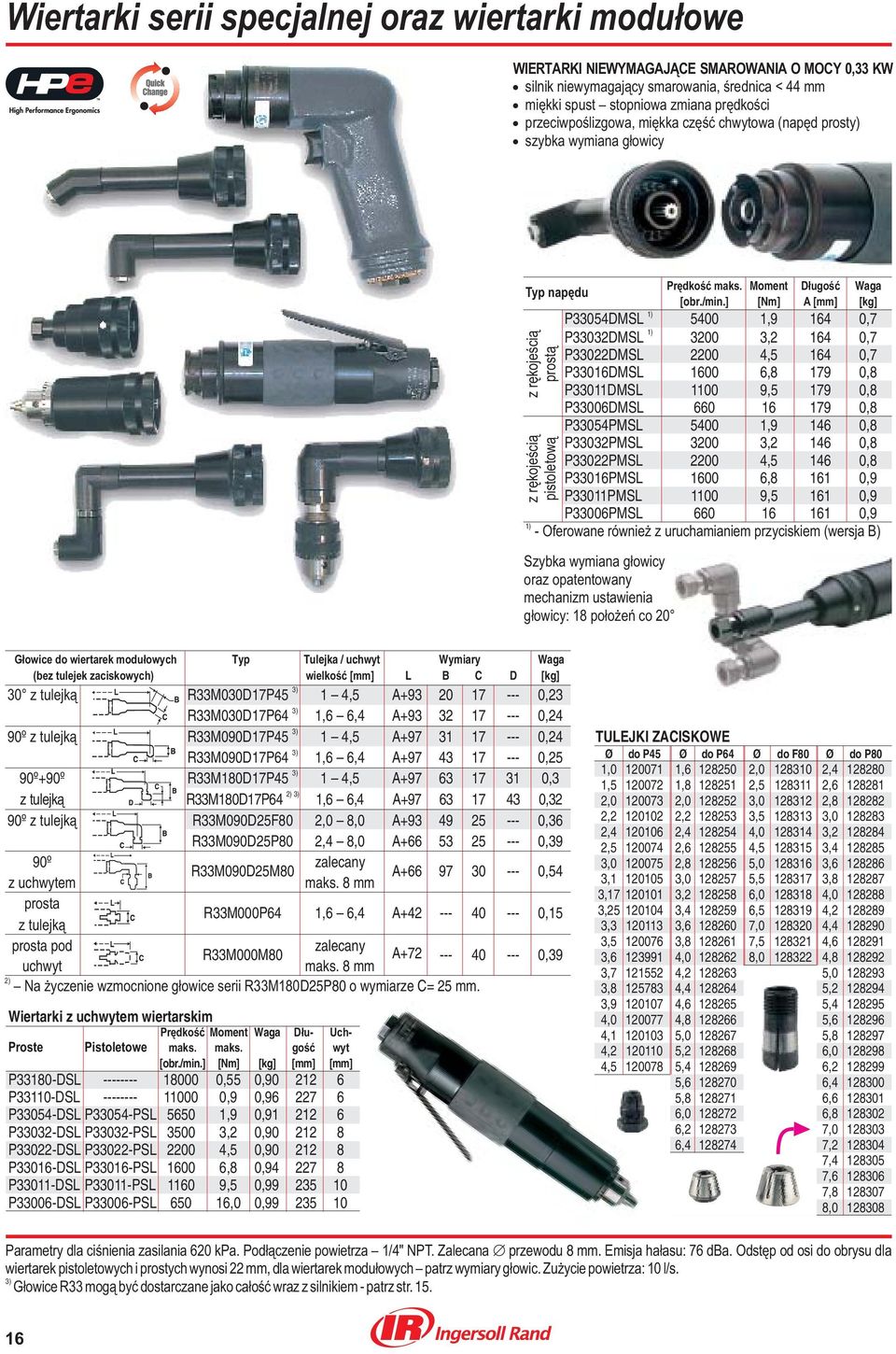

16 Wiertarki serii specjalnej oraz wiertarki modu³owe WIERTARKI NIEWYMAGAJ CE SMAROWANIA O MOCY 0,33 KW silnik niewymagaj¹cy smarowania, œrednica < 44 mm miêkki spust stopniowa zmiana prêdkoœci przeciwpoœlizgowa, miêkka czêœæ chwytowa (napêd prosty) szybka wymiana g³owicy Prêdkoœæ maks. Moment D³ugoœæ Waga napêdu [obr./min.] [Nm] A [mm] [kg] P33054DMSL , ,7 P33032DMSL , ,7 P33022DMSL , ,7 P33016DMSL , ,8 P33011DMSL , ,8 P33006DMSL ,8 P33054PMSL , ,8 P33032PMSL , ,8 P33022PMSL , ,8 P33016PMSL , ,9 P33011PMSL , ,9 P33006PMSL ,9 z rêkojeœci¹ prost¹ z rêkojeœci¹ pistoletow¹ - Oferowane równie z uruchamianiem przyciskiem (wersja B) Szybka wymiana g³owicy oraz opatentowany mechanizm ustawienia g³owicy: 18 po³o eñ co 20 G³owice do wiertarek modu³owych Tulejka / uchwyt Wymiary Waga (bez tulejek zaciskowych) wielkoœæ [mm] L B C D [kg] 30 z tulejk¹ R33M030D17P45 1 4,5 A ,23 R33M030D17P64 1,6 6,4 A ,24 90º z tulejk¹ R33M090D17P45 1 4,5 A ,24 R33M090D17P64 1,6 6,4 A ,25 90º+90º R33M180D17P45 1 4,5 A ,3 z tulejk¹ R33M180D17P64 1,6 6,4 A ,32 90º z tulejk¹ R33M090D25F80 2,0 8,0 A ,36 R33M090D25P80 2,4 8,0 A ,39 90º zalecany R33M090D25M80 z uchwytem maks. 8 mm A ,54 prosta z tulejk¹ R33M000P64 1,6 6,4 A ,15 prosta pod zalecany R33M000M80 uchwyt maks. 8 mm A ,39 Na yczenie wzmocnione g³owice serii R33M180D25P80 o wymiarze C= 25 mm. Wiertarki z uchwytem wiertarskim Prêdkoœæ Moment Waga D³u- Uchmaks. Proste Pistoletowe maks. goœæ wyt [obr./min.] [Nm] [kg] [mm] [mm] P33180-DSL ,55 0, P33110-DSL ,9 0, P33054-DSL P33054-PSL ,9 0, P33032-DSL P33032-PSL ,2 0, P33022-DSL P33022-PSL ,5 0, P33016-DSL P33016-PSL ,8 0, P33011-DSL P33011-PSL ,5 0, P33006-DSL P33006-PSL ,0 0, TULEJKI ZACISKOWE Ø do P45 Ø do P64 Ø do F80 Ø do P80 1, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Parametry dla ciœnienia zasilania 620 kpa. Pod³¹czenie powietrza 1/4" NPT. Zalecana przewodu 8 mm. Emisja ha³asu: 76 dba. Odstêp od osi do obrysu dla wiertarek pistoletowych i prostych wynosi 22 mm, dla wiertarek modu³owych patrz wymiary g³owic. Zu ycie powietrza: 10 l/ s. G³owice R33 mog¹ byæ dostarczane jako ca³oœæ wraz z silnikiem - patrz str

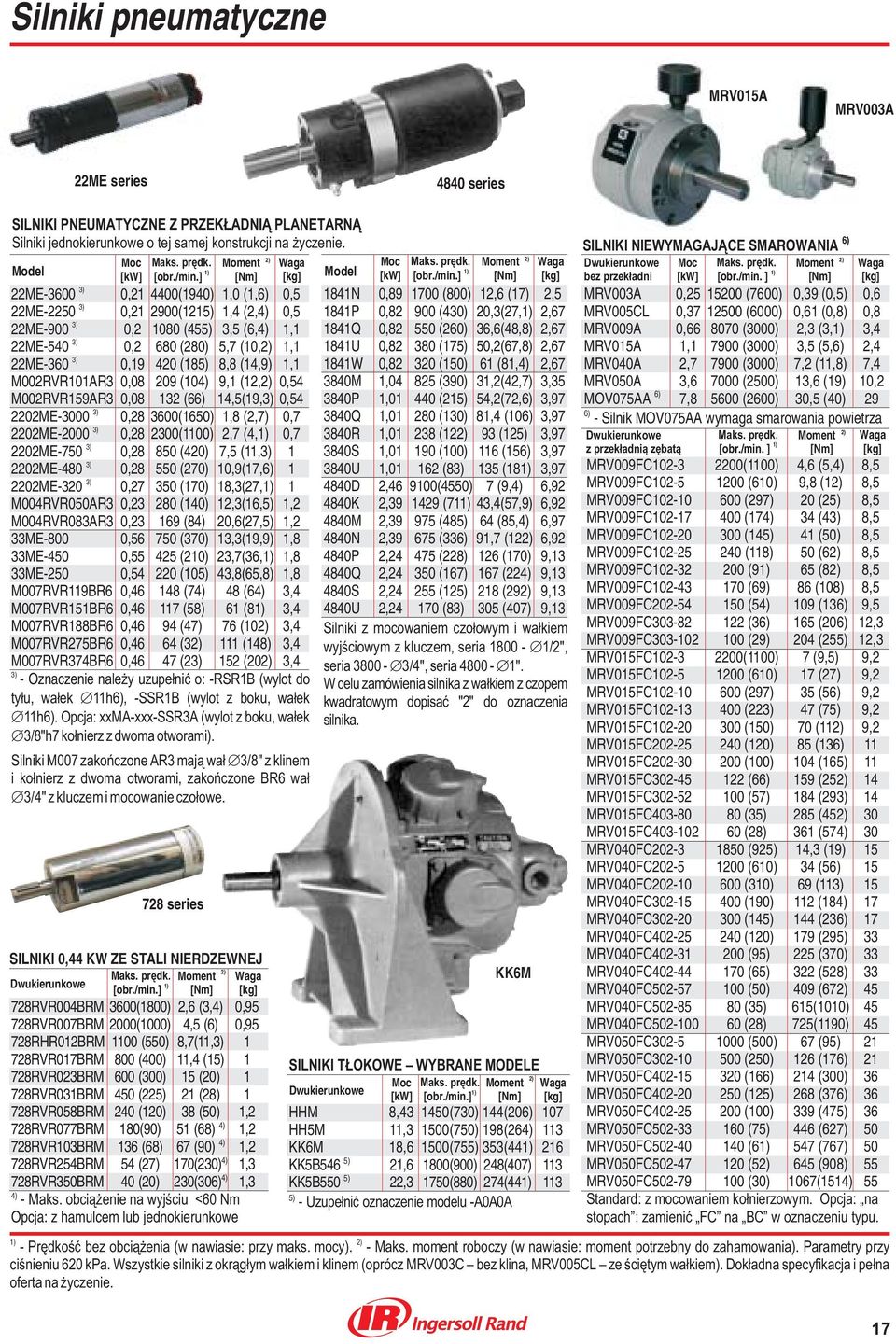

17 Silniki pneumatyczne MRV015A MRV003A 22ME series 4840 series SILNIKI PNEUMATYCZNE Z PRZEK ADNI PLANETARN Silniki jednokierunkowe o tej samej konstrukcji na yczenie. Model Moc Maks. prêdk. Moment Waga Moc Maks. prêdk. Moment Waga [kw] [obr./min.] Model [Nm] [kg] [kw] [obr./min.] [Nm] [kg] 22ME , (1940) 1,0 (1,6) 0,5 1841N 0, (800) 12,6 (17) 2,5 22ME , (1215) 1,4 (2,4) 0,5 1841P 0, (430) 20,3(27, 2,67 22ME-900 0, (455) 3,5 (6,4) 1,1 1841Q 0, (260) 36,6(48,8) 2,67 22ME-540 0,2 680 (280) 5,7 (10, 1,1 1841U 0, (175) 50,2(67,8) 2,67 22ME-360 0, (185) 8,8 (14,9) 1,1 1841W 0, (150) 61 (81,4) 2,67 M002RVR101AR3 0, (104) 9,1 (12, 0, M 1, (390) 31,2(42,7) 3,35 M002RVR159AR3 0, (66) 14,5(19, 0, P 1, (215) 54,2(72,6) 3, ME , (1650) 1,8 (2,7) 0,7 3840Q 1, (130) 81,4 (106) 3, ME , (1100) 2,7 (4, 0,7 3840R 1, (12 93 (125) 3, ME-750 0, (420) 7,5 (11, S 1, (100) 116 (156) 3, ME-480 0, (270) 10,9(17,6) U 1, (8 135 (18 3, ME-320 0, (170) 18,3(27, D 2, (4550) 7 (9,4) 6,92 M004RVR050AR3 0, (140) 12,3(16,5) 1,2 4840K 2, (71 43,4(57,9) 6,92 M004RVR083AR3 0, (84) 20,6(27,5) 1,2 4840M 2, (485) 64 (85,4) 6,97 33ME-800 0, (370) 13,3(19,9) 1,8 4840N 2, (336) 91,7 (12 6,92 33ME-450 0, (210) 23,7(36, 1,8 4840P 2, (228) 126 (170) 9,13 33ME-250 0, (105) 43,8(65,8) 1,8 4840Q 2, (167) 167 (224) 9,13 M007RVR119BR6 0, (74) 48 (64) 3,4 4840S 2, (125) 218 (29 9,13 M007RVR151BR6 0, (58) 61 (8 3,4 4840U 2, (8 305 (407) 9,13 M007RVR188BR6 0,46 94 (47) 76 (10 3,4 Silniki z mocowaniem czo³owym i wa³kiem M007RVR275BR6 0,46 64 (3 111 (148) 3,4 wyjœciowym z kluczem, seria /2", M007RVR374BR6 0,46 47 (2 152 (20 3,4 seria /4", seria ". - Oznaczenie nale y uzupe³niæ o: -RSR1B (wylot do W celu zamówienia silnika z wa³kiem z czopem ty³u, wa³ek 11h6), -SSR1B (wylot z boku, wa³ek kwadratowym dopisaæ "2" do oznaczenia 11h6). Opcja: xxma-xxx-ssr3a (wylot z boku, wa³ek silnika. 3/8"h7 ko³nierz z dwoma otworami). Silniki M007 zakoñczone AR3 maj¹ wa³ 3/8" z klinem i ko³nierz z dwoma otworami, zakoñczone BR6 wa³ 3/4" z kluczem i mocowanie czo³owe. 728 series SILNIKI 0,44 KW ZE STALI NIERDZEWNEJ Dwukierunkowe Maks. prêdk. Moment Waga [obr./min.] [Nm] [kg] 728RVR004BRM 3600(1800) 2,6 (3,4) 0,95 728RVR007BRM 2000(1000) 4,5 (6) 0,95 728RHR012BRM 1100 (550) 8,7(11, 1 728RVR017BRM 800 (400) 11,4 (15) 1 728RVR023BRM 600 (300) 15 (20) 1 728RVR031BRM 450 (225) 21 (28) 1 728RVR058BRM 240 (120) 38 (50) 1,2 728RVR077BRM 180(90) 4) 51 (68) 1,2 728RVR103BRM 136 (68) 4) 67 (90) 1,2 728RVR254BRM 54 (27) 4) 170(230) 1,3 728RVR350BRM 40 (20) 4) 230(306) 1,3 4) - Maks. obci¹ enie na wyjœciu <60 Nm Opcja: z hamulcem lub jednokierunkowe SILNIKI T OKOWE WYBRANE MODELE Dwukierunkowe Moc Maks. prêdk. Moment Waga [kw] [obr./min.] [Nm] [kg] HHM 8, (730) 144(206) 107 HH5M 11,3 1500(750) 198(264) 113 KK6M 18,6 1500(755) 353( ) KK5B546 21,6 1800(900) 248(407) 113 5) KK5B550 22,3 1750(880) 274( ) - Uzupe³niæ oznaczenie modelu -A0A0A MRV003A 0, (7600) 0,39 (0,5) 0,6 MRV005CL 0, (6000) 0,61 (0,8) 0,8 MRV009A 0, (3000) 2,3 (3, 3,4 MRV015A 1, (3000) 3,5 (5,6) 2,4 MRV040A 2, (3000) 7,2 (11,8) 7,4 MRV050A 3, (2500) 13,6 (19) 10,2 6) MOV075AA 7, (2600) 30,5 (40) 29 6) - Silnik MOV075AA wymaga smarowania powietrza MRV009FC (1100) 4,6 (5,4) 8,5 MRV009FC (610) 9,8 (1 8,5 MRV009FC (297) 20 (25) 8,5 MRV009FC (174) 34 (4 8,5 MRV009FC (145) 41 (50) 8,5 MRV009FC (118) 50 (6 8,5 MRV009FC (9 65 (8 8,5 MRV009FC (69) 86 (108) 8,5 MRV009FC (54) 109 (136) 9,5 MRV009FC (36) 165 (206) 12,3 MRV009FC (29) 204 (255) 12,3 MRV015FC (1100) 7 (9,5) 9,2 MRV015FC (610) 17 (27) 9,2 MRV015FC (297) 35 (56) 9,2 MRV015FC (22 47 (75) 9,2 MRV015FC (150) 70 (11 9,2 MRV015FC (120) 85 (136) 11 MRV015FC (100) 104 (165) 11 MRV015FC (66) 159 (25 14 MRV015FC (57) 184 (29 14 MRV015FC (35) 285 (45 30 MRV015FC (28) 361 (574) 30 MRV040FC (925) 14,3 (19) 15 MRV040FC (610) 34 (56) 15 MRV040FC (310) 69 (11 15 MRV040FC (190) 112 (184) 17 MRV040FC (145) 144 (236) 17 MRV040FC (120) 179 (295) 33 MRV040FC (95) 225 (370) 33 MRV040FC (65) 322 (528) 33 MRV040FC (50) 409 (67 45 MRV040FC (35) 615(1010) 45 MRV040FC (28) 725(1190) 45 MRV050FC (500) 67 (95) 21 MRV050FC (250) 126 (176) 21 MRV050FC (166) 214 (300) 36 MRV050FC (125) 268 (376) 36 MRV050FC (100) 339 (475) 36 MRV050FC (75) 446 (627) 50 MRV050FC (6 547 (767) 50 MRV050FC (5 645 (908) 55 MRV050FC (30) 1067(1514) 55 Standard: z mocowaniem ko³nierzowym. Opcja: na stopach : zamieniæ FC na BC w oznaczeniu typu. - Prêdkoœæ bez obci¹ enia (w nawiasie: przy maks. mocy). - Maks. moment roboczy (w nawiasie: moment potrzebny do zahamowania). Parametry przy ciœnieniu 620 kpa. Wszystkie silniki z okr¹g³ym wa³kiem i klinem (oprócz MRV003C bez klina, MRV005CL ze œciêtym wa³kiem). Dok³adna specyfikacja i pe³na oferta na yczenie. KK6M SILNIKI NIEWYMAGAJ CE SMAROWANIA 6) Dwukierunkowe Moc Maks. prêdk. Moment Waga bez przek³adni [kw] [obr./min. ] [Nm] [kg] Dwukierunkowe z przek³adni¹ zêbat¹ Maks. prêdk. [obr./min. ] Moment [Nm] Waga [kg] 17

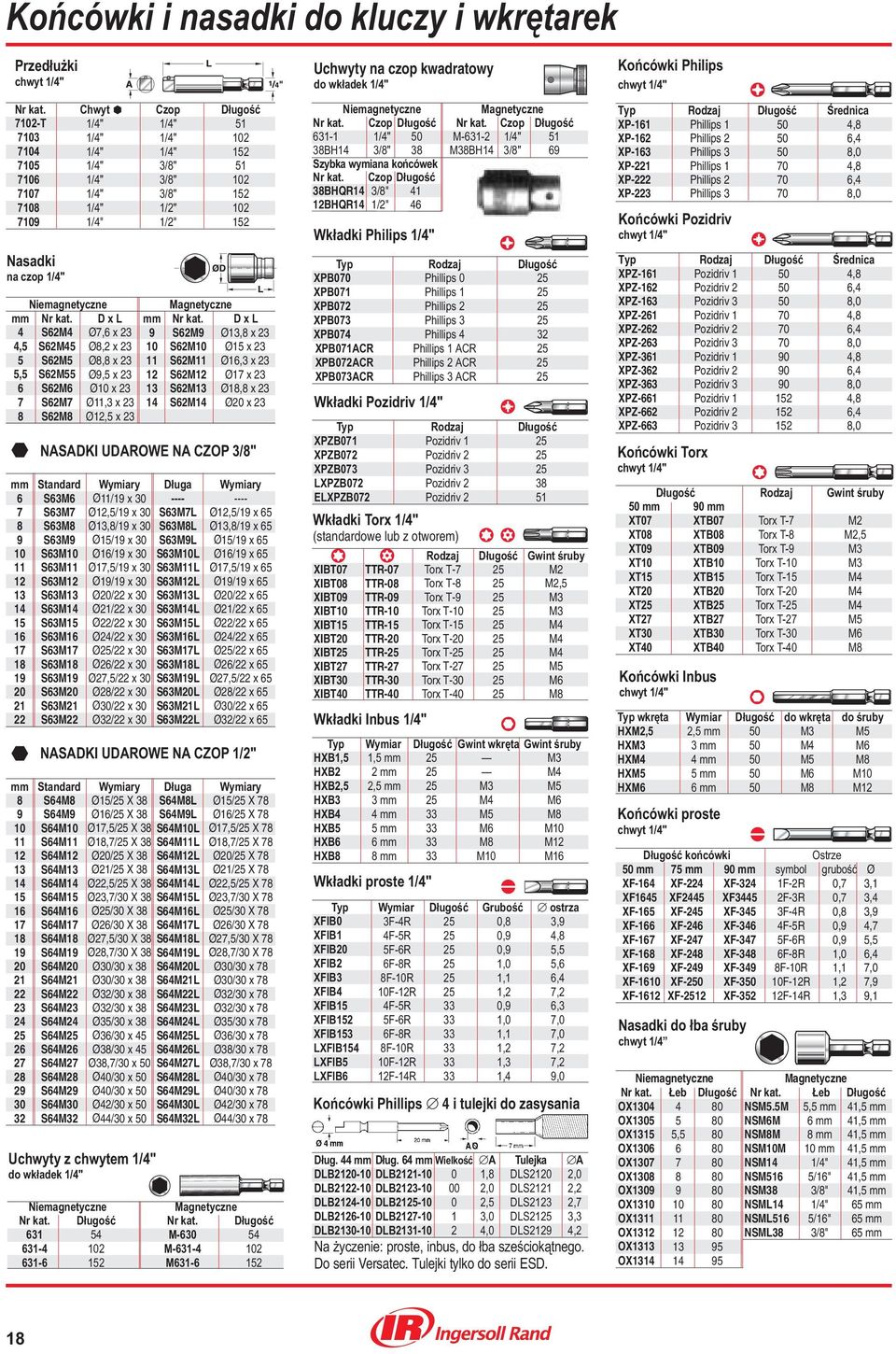

18 Koñcówki i nasadki do kluczy i wkrêtarek Przed³u ki chwyt 1/4" Nr kat. Chwyt Czop D³ugoœæ 7102-T 1/4" 1/4" /4" 1/4" /4" 1/4" /4" 3/8" /4" 3/8" /4" 3/8" /4" 1/2" /4" 1/2" 152 Nasadki na czop 1/4" Niemagnetyczne Magnetyczne mm Nr kat. D x L mm Nr kat. D x L 4 S62M4 Ø7,6 x 23 9 S62M9 Ø13,8 x 23 4,5 S62M45 Ø8,2 x S62M10 Ø15x23 5 S62M5 Ø8,8 x S62M11 Ø16,3 x 23 5,5 S62M55 Ø9,5 x S62M12 Ø17x23 6 S62M6 Ø10x23 13 S62M13 Ø18,8 x 23 7 S62M7 Ø11,3 x S62M14 Ø20x23 8 S62M8 Ø12,5 x 23 NASADKI UDAROWE NA CZOP 3/8" mm Standard Wymiary D³uga Wymiary 6 S63M6 Ø11/19 x S63M7 Ø12,5/19 x 30 S63M7L Ø12,5/19 x 65 8 S63M8 Ø13,8/19 x 30 S63M8L Ø13,8/19 x 65 9 S63M9 Ø15/19 x 30 S63M9L Ø15/19 x S63M10 Ø16/19 x 30 S63M10L Ø16/19 x S63M11 Ø17,5/19 x 30 S63M11L Ø17,5/19 x S63M12 Ø19/19 x 30 S63M12L Ø19/19 x S63M13 Ø20/22 x 30 S63M13L Ø20/22 x S63M14 Ø21/22 x 30 S63M14L Ø21/22 x S63M15 Ø22/22 x 30 S63M15L Ø22/22 x S63M16 Ø24/22 x 30 S63M16L Ø24/22 x S63M17 Ø25/22 x 30 S63M17L Ø25/22 x S63M18 Ø26/22 x 30 S63M18L Ø26/22 x S63M19 Ø27,5/22 x 30 S63M19L Ø27,5/22 x S63M20 Ø28/22 x 30 S63M20L Ø28/22 x S63M21 Ø30/22 x 30 S63M21L Ø30/22 x S63M22 Ø32/22 x 30 S63M22L Ø32/22 x 65 NASADKI UDAROWE NA CZOP 1/2" mm Standard Wymiary D³uga Wymiary 8 S64M8 Ø15/25 X 38 S64M8L Ø15/25 X 78 9 S64M9 Ø16/25 X 38 S64M9L Ø16/25 X S64M10 Ø17,5/25 X 38 S64M10L Ø17,5/25 X S64M11 Ø18,7/25 X 38 S64M11L Ø18,7/25 X S64M12 Ø20/25 X 38 S64M12L Ø20/25 X S64M13 Ø21/25 X 38 S64M13L Ø21/25 X S64M14 Ø22,5/25 X 38 S64M14L Ø22,5/25 X S64M15 Ø23,7/30 X 38 S64M15L Ø23,7/30 X S64M16 Ø25/30 X 38 S64M16L Ø25/30 X S64M17 Ø26/30 X 38 S64M17L Ø26/30 X S64M18 Ø27,5/30 X 38 S64M18L Ø27,5/30 X S64M19 Ø28,7/30 X 38 S64M19L Ø28,7/30 X S64M20 Ø30/30 x 38 S64M20L Ø30/30 x S64M21 Ø30/30 x 38 S64M21L Ø30/30 x S64M22 Ø32/30 x 38 S64M22L Ø32/30 x S64M23 Ø32/30 x 38 S64M23L Ø32/30 x S64M24 Ø35/30 x 38 S64M24L Ø35/30 x S64M25 Ø36/30 x 45 S64M25L Ø36/30 x S64M26 Ø38/30 x 45 S64M26L Ø38/30 x S64M27 Ø38,7/30 x 50 S64M27L Ø38,7/30 x S64M28 Ø40/30 x 50 S64M28L Ø40/30 x S64M29 Ø40/30 x 50 S64M29L Ø40/30 x S64M30 Ø42/30 x 50 S64M30L Ø42/30 x S64M32 Ø44/30 x 50 S64M32L Ø44/30 x 78 Uchwyty z chwytem 1/4" do wk³adek 1/4" Niemagnetyczne Magnetyczne Nr kat. D³ugoœæ Nr kat. D³ugoœæ M M M Uchwyty na czop kwadratowy do wk³adek 1/4" Niemagnetyczne Magnetyczne Nr kat. Czop D³ugoœæ Nr kat. Czop D³ugoœæ /4" 50 M /4" 51 38BH14 3/8" 38 M38BH14 3/8" 69 Szybka wymiana koñcówek Nr kat. Czop D³ugoœæ 38BHQR14 3/8" 41 12BHQR14 1/2" 46 Wk³adki Philips 1/4" Rodzaj D³ugoœæ XPB070 Phillips 0 25 XPB071 Phillips 1 25 XPB072 Phillips 2 25 XPB073 Phillips 3 25 XPB074 Phillips 4 32 XPB071ACR Phillips 1 ACR 25 XPB072ACR Phillips 2 ACR 25 XPB073ACR Phillips 3 ACR 25 Wk³adki Pozidriv 1/4" Rodzaj D³ugoœæ XPZB071 Pozidriv 1 25 XPZB072 Pozidriv 2 25 XPZB073 Pozidriv 3 25 LXPZB072 Pozidriv 2 38 ELXPZB072 Pozidriv 2 51 Wk³adki Torx 1/4" (standardowe lub z otworem) Rodzaj D³ugoœæ Gwint œruby XIBT07 TTR-07 Torx T-7 25 M2 XIBT08 TTR-08 Torx T-8 25 M2,5 XIBT09 TTR-09 Torx T-9 25 M3 XIBT10 TTR-10 Torx T M3 XIBT15 TTR-15 Torx T M4 XIBT20 TTR-20 Torx T M4 XIBT25 TTR-25 Torx T M4 XIBT27 TTR-27 Torx T M5 XIBT30 TTR-30 Torx T M6 XIBT40 TTR-40 Torx T M8 Wk³adki Inbus 1/4" Wymiar D³ugoœæ Gwint wkrêta Gwint œruby HXB1,5 1,5 mm 25 M3 HXB2 2mm 25 M4 HXB2,5 2,5 mm 25 M3 M5 HXB3 3mm 25 M4 M6 HXB4 4mm 33 M5 M8 HXB5 5 mm 33 M6 M10 HXB6 6 mm 33 M8 M12 HXB8 8 mm 33 M10 M16 Wk³adki proste 1/4" Wymiar D³ugoœæ Gruboœæ ostrza 3F-4R 25 0,8 3,9 4F-5R 25 0,9 4,8 5F-6R 25 0,9 5,5 XFIB0 XFIB1 XFIB20 XFIB2 XFIB3 XFIB4 XFIB15 XFIB152 XFIB153 LXFIB154 LXFIB5 LXFIB6 6F-8R 25 1,0 5,6 8F-10R 25 1,1 6,4 10F-12R 25 1,2 7,2 4F-5R 33 0,9 6,3 5F-6R 33 1,0 7,0 6F-8R 33 1,1 7,0 8F-10R 33 1,2 7,2 10F-12R 33 1,3 7,2 12F-14R 33 1,4 9,0 Koñcówki Phillips 4 i tulejki do zasysania D³ug. 44 mm D³ug. 64 mm Wielkoœæ A Tulejka A DLB DLB ,8 DLS2120 2,0 DLB DLB ,0 DLS2121 2,2 DLB DLB ,5 DLS2123 2,7 DLB DLB ,0 DLS2125 3,3 DLB DLB ,0 DLS2129 4,2 Na yczenie: proste, inbus, do ³ba szeœciok¹tnego. Do serii Versatec. Tulejki tylko do serii ESD. Koñcówki Philips chwyt 1/4" XP-161 XP-162 XP-163 XP-221 XP-222 XP-223 Koñcówki Pozidriv chwyt 1/4" Rodzaj D³ugoœæ Œrednica Phillips ,8 Phillips ,4 Phillips ,0 Phillips ,8 Phillips ,4 Phillips ,0 Rodzaj D³ugoœæ Œrednica XPZ-161 Pozidriv ,8 XPZ-162 Pozidriv ,4 XPZ-163 Pozidriv ,0 XPZ-261 Pozidriv ,8 XPZ-262 Pozidriv ,4 XPZ-263 Pozidriv ,0 XPZ-361 Pozidriv ,8 XPZ-362 Pozidriv ,4 XPZ-363 Pozidriv ,0 XPZ-661 Pozidriv ,8 XPZ-662 Pozidriv ,4 XPZ-663 Pozidriv ,0 Koñcówki Torx chwyt 1/4" D³ugoœæ Rodzaj Gwint œruby 50 mm 90 mm XT07 XTB07 Torx T-7 M2 XT08 XTB08 Torx T-8 M2,5 XT09 XTB09 Torx T-9 M3 XT10 XTB10 Torx T-10 M3 XT15 XTB15 Torx T-15 M4 XT20 XTB20 Torx T-20 M4 XT25 XTB25 Torx T-25 M4 XT27 XTB27 Torx T-27 M5 XT30 XTB30 Torx T-30 M6 XT40 XTB40 Torx T-40 M8 Koñcówki Inbus chwyt 1/4" wkrêta Wymiar D³ugoœæ do wkrêta do œruby HXM2,5 2,5 mm 50 M3 M5 HXM3 3mm 50 M4 M6 HXM4 4mm 50 M5 M8 HXM5 5 mm 50 M6 M10 HXM6 6 mm 50 M8 M12 Koñcówki proste chwyt 1/4" D³ugoœæ koñcówki Ostrze 50 mm 75 mm 90 mm symbol gruboœæ Ø XF-164 XF-224 XF-324 XF1645 XF2445 XF3445 XF-165 XF-245 XF-345 XF-166 XF-246 XF-346 XF-167 XF-247 XF-347 XF-168 XF-248 XF-348 XF-169 XF-249 XF-349 XF-1610 XF-250 XF-350 XF-1612 XF-2512 XF-352 Nasadki do ³ba œruby chwyt 1/4 1F-2R 0,7 3,1 2F-3R 0,7 3,4 3F-4R 0,8 3,9 4F-5R 0,9 4,7 5F-6R 0,9 5,5 6F-8R 1,0 6,4 8F-10R 1,1 7,0 10F-12R 1,2 7,9 12F-14R 1,3 9,1 Niemagnetyczne Magnetyczne Nr kat. eb D³ugoœæ Nr kat. eb D³ugoœæ OX NSM5.5M 5,5 mm 41,5 mm OX NSM6M 6 mm 41,5 mm OX1315 5,5 80 NSM8M 8 mm 41,5 mm OX NSM10M 10 mm 41,5 mm OX NSM14 1/4" 41,5 mm OX NSM516 5/16" 41,5 mm OX NSM38 3/8" 41,5 mm OX NSML14 1/4" 65 mm OX NSML516 5/16" 65 mm OX NSML38 3/8" 65 mm OX OX

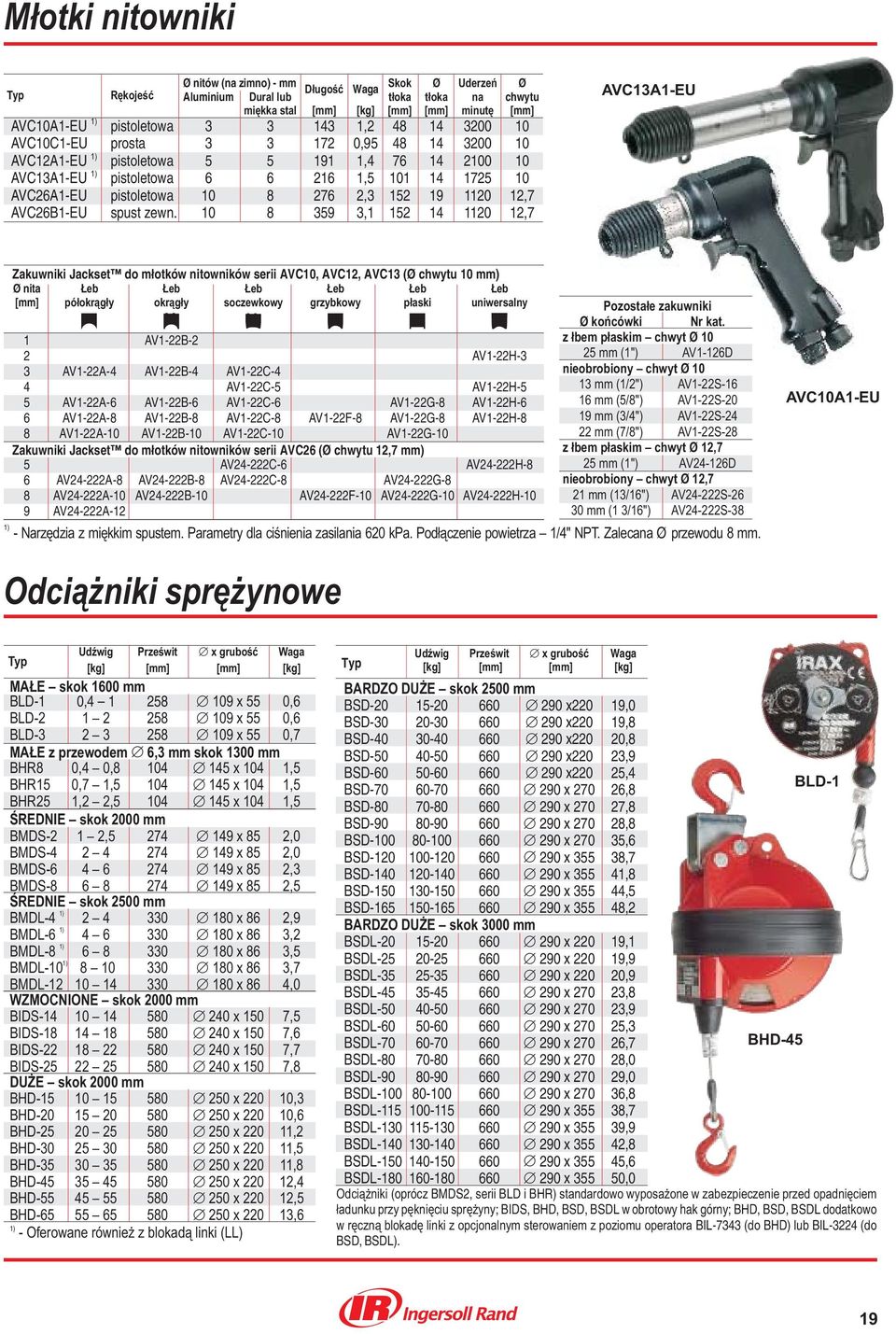

19 M³otki nitowniki Rêkojeœæ Ø nitów (na zimno) - mm D³ugoœæ Skok Waga Ø Uderzeñ Ø Aluminium Dural lub t³oka t³oka na chwytu miêkka stal [mm] [kg] [mm] [mm] minutê [mm] AVC10A1-EU pistoletowa , AVC10C1-EU prosta , AVC12A1-EU pistoletowa , AVC13A1-EU pistoletowa , AVC26A1-EU pistoletowa , ,7 AVC26B1-EU spust zewn , ,7 AVC13A1-EU Zakuwniki Jackset do m³ otków nitowników serii AVC10, AVC12, AVC13 (Ø chwytu 10 mm) Ø nita eb eb eb eb eb eb [mm] pó³okr¹g³y okr¹g³y soczewkowy grzybkowy p³aski uniwersalny 1 AV1-22B-2 2 AV1-22H-3 3 AV1-22A-4 AV1-22B-4 AV1-22C-4 4 AV1-22C-5 AV1-22H-5 5 AV1-22A-6 AV1-22B-6 AV1-22C-6 AV1-22G-8 AV1-22H-6 6 AV1-22A-8 AV1-22B-8 AV1-22C-8 AV1-22F-8 AV1-22G-8 AV1-22H-8 8 AV1-22A-10 AV1-22B-10 AV1-22C-10 AV1-22G-10 Zakuwniki Jackset do m³ otków nitowników serii AVC26 (Ø chwytu 12,7 mm) 5 AV24-222C-6 AV24-222H-8 6 AV24-222A-8 AV24-222B-8 AV24-222C-8 AV24-222G-8 8 AV24-222A-10 AV24-222B-10 AV24-222F-10 AV24-222G-10 AV24-222H-10 9 AV24-222A-12 Pozosta³e zakuwniki Ø koñcówki Nr kat. z ³bem p³askim chwyt Ø mm (1") AV1-126D nieobrobiony chwyt Ø mm (1/2") AV1-22S mm (5/8") AV1-22S mm (3/4") AV1-22S mm (7/8") AV1-22S-28 z ³bem p³askim chwyt Ø 12,7 25 mm (1") AV24-126D nieobrobiony chwyt Ø 12,7 21 mm (13/16") AV24-222S mm (1 3/16") AV24-222S-38 - Narzêdzia z miêkkim spustem. Parametry dla ciœnienia zasilania 620 kpa. Pod³¹czenie powietrza 1/4" NPT. Zalecana Ø przewodu 8 mm. AVC10A1-EU Odci¹ niki sprê ynowe UdŸwig Przeœwit x gruboœæ Waga [kg] [mm] [mm] [kg] MA E skok 1600 mm BLD-1 0, x 55 0,6 BLD x 55 0,6 BLD x 55 0,7 MA E z przewodem 6,3 mm skok 1300 mm BHR8 0,4 0, x 104 1,5 BHR15 0,7 1, x 104 1,5 BHR25 1,2 2, x 104 1,5 ŒREDNIE skok 2000 mm BMDS-2 1 2, x 85 2,0 BMDS x 85 2,0 BMDS x 85 2,3 BMDS x 85 2,5 ŒREDNIE skok 2500 mm BMDL x 86 2,9 BMDL x 86 3,2 BMDL x 86 3,5 BMDL x 86 3,7 BMDL x 86 4,0 WZMOCNIONE skok 2000 mm BIDS x 150 7,5 BIDS x 150 7,6 BIDS x 150 7,7 BIDS x 150 7,8 DU E skok 2000 mm BHD x ,3 BHD x ,6 BHD x ,2 BHD x ,5 BHD x ,8 BHD x ,4 BHD x ,5 BHD x ,6 - Oferowane równie z blokad¹ linki (LL) UdŸwig Przeœwit x gruboœæ [kg] [mm] [mm] BARDZO DU E skok 2500 mm BSD x220 19,0 BSD x220 19,8 BSD x220 20,8 BSD x220 23,9 BSD x220 25,4 BSD x ,8 BLD-1 BSD x ,8 BSD x ,8 BSD x ,6 BSD x ,7 BSD x ,8 BSD x ,5 BSD x ,2 BARDZO DU E skok 3000 mm BSDL x ,1 BSDL x ,9 BSDL x ,9 BSDL x ,8 BSDL x ,9 BSDL x ,3 BSDL x ,7 BHD-45 BSDL x ,0 BSDL x ,0 BSDL x ,8 BSDL x ,7 BSDL x ,9 BSDL x ,8 BSDL x ,6 BSDL x ,0 Odci¹ niki (oprócz BMDS2, serii BLD i BHR) standardowo wyposa one w zabezpieczenie przed opadniêciem ³adunku przy pêkniêciu sprê yny; BIDS, BHD, BSD, BSDL w obrotowy hak górny; BHD, BSD, BSDL dodatkowo w rêczn¹ blokadê linki z opcjonalnym sterowaniem z poziomu operatora BIL-7343 (do BHD) lub BIL-3224 (do BSD, BSDL). Waga [kg] 19

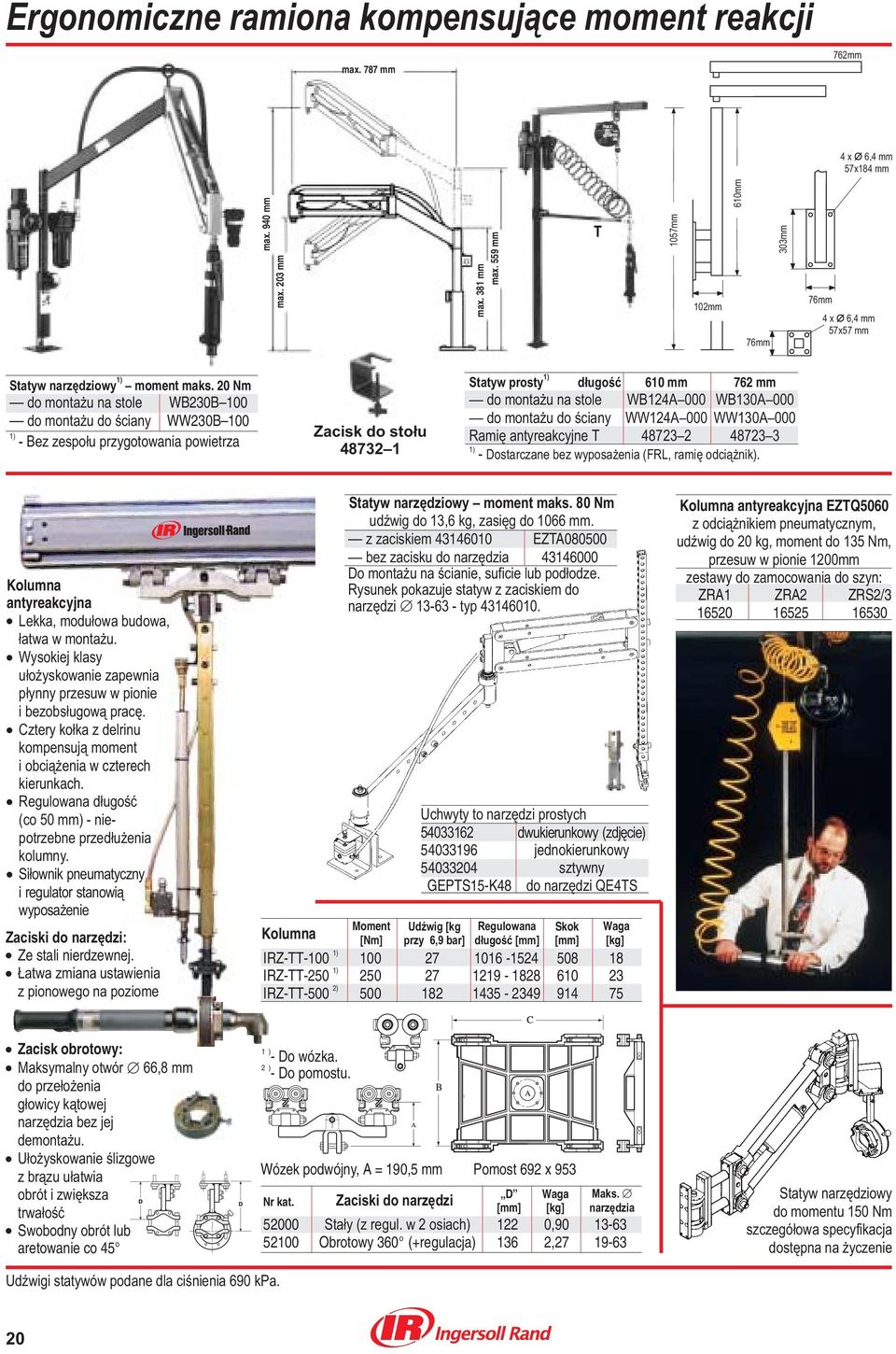

20 Ergonomiczne ramiona kompensuj¹ce moment reakcji max. 787 mm 762mm 4 x Ø 6,4 mm 57x184 mm max. 940 mm max. 203 mm max. 381 mm max. 559 mm T 1057mm 102mm 610mm 76mm 303mm 76mm 4 x Ø 6,4 mm 57x57 mm Statyw narzêdziowy moment maks. 20 Nm do monta u na stole WB230B 100 do monta u do œciany WW230B Bez zespo³u przygotowania powietrza Zacisk do sto³u Statyw prosty d³ugoœæ 610 mm 762 mm do monta u na stole WB124A 000 WB130A 000 do monta u do œciany WW124A 000 WW130A 000 Ramiê antyreakcyjne T Dostar czane bez wyposa enia (FRL, ramiê odci¹ nik). Kolumna antyreakcyjna Lekka, modu³owa budowa, ³atwa w monta u. Wysokiej klasy u³o yskowanie zapewnia p³ynny przesuw w pionie i bezobs³ugow¹ pracê. Cztery ko³ka z delrinu kompensuj¹ moment i obci¹ enia w czterech kierunkach. Regulowana d³ugoœæ (co 50 mm) - niepotrzebne przed³u enia kolumny. Si³ownik pneumatyczny i regulator stanowi¹ wyposa enie Zaciski do narzêdzi: Ze stali nierdzewnej. atwa zmiana ustawienia z pionowego na poziome Statyw narzêdziowy moment maks. 80 Nm udÿwig do 13,6 kg, zasiêg do 1066 mm. z zaciskiem EZTA bez zacisku do narzêdzia Do monta u na œcianie, suficie lub pod³odze. Rysunek pokazuje statyw z zaciskiem do narzêdzi typ Uchwyty to narzêdzi prostych dwukierunkowy (zdjêcie) jednokierunkowy sztywny GEPTS15-K48 do narzêdzi QE4TS Moment UdŸwig [kg Regulowana Skok Waga Kolumna [Nm] przy 6,9 bar] d³ugoœæ [mm] [mm] [kg] IRZ-TT IRZ-TT IRZ-TT Kolumna antyreakcyjna EZTQ5060 z odci¹ nikiem pneumatycznym, udÿwig do 20 kg, moment do 135 Nm, przesuw w pionie 1200mm zestawy do zamocowania do szyn: ZRA1 ZRA2 ZRS2/ Zacisk obrotowy: Maksymalny otwór 66,8 mm do prze³o enia g³owicy k¹towej narzêdzia bez jej demonta u. U³o yskowanie œlizgowe z br¹zu u³atwia obrót i zwiêksza trwa³oœæ Swobodny obrót lub aretowanie co 45 - Do wózka. - Do pomostu. Wózek podwójny, A = 190,5 mm Pomost 692 x 953 Nr kat. Zaciski do narzêdzi D [mm] Waga [kg] Maks. narzêdzia Sta³y (z regul. w 2 osiach) 122 0, Obrotowy 360 (+regulacja) 136 2, Statyw narzêdziowy do momentu 150 Nm szczegó³owa specyfikacja dostêpna na yczenie UdŸwigi statywów podane dla ciœnienia 690 kpa. 20
