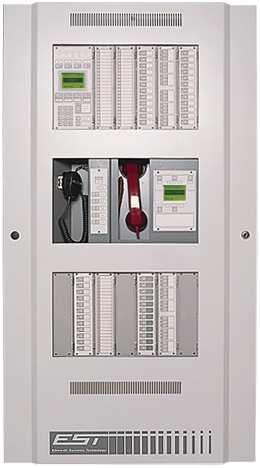

1 System Sygnalizacji Pożaru CHARAKTERYSTYKA Elastyczna konfiguracja systemu Możliwość pracy w sieci liczącej do 64 węzłów i obsługującej do 16 urządzeń Rozproszona inteligencja EST-3 KARTA KATALOGOWA 8 kanałowy zintegrowany system nagłośnienia alarmowego Zintegrowany system telefonów pożarowych Odpowiedni dla budynków średnich, aż po duże kompleksy budowlane Do 25 urządzeń cyfrowych lub 127 urządzeń analogowych jednocześnie w jednej pętli. Razem w centrali odpowiednio do 25 i 127 urządzeń Łatwy w obsłudze panel operatora z podświetlanym wyświetlaczem LCD 8 linii po 21 znaków, Prosty montaż, łatwe programowanie, bezproblemowe uruchamianie Programowanie na miejscu przy pomocy narzędzi działających w środowisku Microsoft Windows Automatyczne elektroniczne mapowanie urządzeń SIGA WSTĘP EST-3 jest mikroprocesorowym systemem sygnalizacji pożarowej współpracującym z inteligentnymi czujkami. Posiada bardzo szerokie możliwości pracy w sieci z niezawodną komunikacją w standardzie peer to peer. Można go rozbudować do 32 punktów. System EST-3 obejmuje także nagłośnienie alarmowe (ewakuacyjne) i system telefonów pożarowych. Dzięki temu cały system spełnia specjalne wymagania bezpieczeństwa dla dużych szpitali, hoteli, biurowców oraz kompleksów wieloobiektowych jak uczelnie, uniwersytety, bazy wojskowe, zakłady przemysłowe itp. Modułowa, elastyczna konstrukcja systemu pozwala na łatwą rozbudowę od pojedynczej centrali obsługującej do 5 urządzeń sygnalizacji pożaru (z systemem nagłośnienia lub bez) aż po sieć złożoną z 64 central (węzłów), w której wykorzystany jest protokół wielopriorytetowy. Sieć zarządza rozproszoną bazą danych. Komunikaty i sygnały systemu nagłośnienia alarmowego są przesyłane w formie cyfrowej. Dzięki najnowszym rozwiązaniom technicznym uzyskano krótki czas reakcji systemu na sygnał alarmowy z czujki. EST-3 współpracuje z grupą adresowalnych urządzeń analogowych Escape, jak również z grupą urządzeń cyfrowych Signature Series (SIGA) posiadających własne mikroprocesory. Czujki pożarowe serii SIGA są urządzeniami analogowymi, adresowalnymi, łączącymi w sobie cechy czujek optycznych, jonizacyjnych i termicznych w różnych kombinacjach. Badania wykazały, że takie rozwiązania podnoszą poziom bezpieczeństwa i praktycznie eliminują niepożądane i/lub fałszywe alarmy. Do centrali EST-3 jest wbudowany panel operatora z przyciskami funkcyjnymi i dużym wyświetlaczem ciekłokrystalicznym 8 wierszy po 21 znaków (razem 168 znaków), który umożliwia wygodny odczyt komunikatów alarmowych oraz innych informacji tekstowych. W pierwszym wierszu podawana jest data, czas i liczba alarmów. Jednocześnie na wyświetlaczu pojawiają się informacje o pierwszym i ostatnim zdarzeniu mającym najwyższy priorytet. Dzięki temu operator może reagować na najważniejsze zdarzenia, zachowując świadomość o innych nowych alarmach, zgłaszanych przez system w tym samym czasie.

2 Oprogramowanie System Definition Utility (SDU) na bazie Microsoft Windows pozwala szybko zaprogramować system nawet w miejscu jego zainstalowania. SDU definiuje elementy systemu, określa współzależność czasową wejść i wyjść oraz ustala odpowiedzi systemu zgodne z przyjętymi standardami. Estetyczna obudowa centrali nadaje się do ustawienia w holach i innych reprezentacyjnych miejscach. Przeszklone drzwi są dostępne w kolorze czerwonym i białym. W systemie sygnalizacji pożaru EST-3 można stworzyć system nagłośnienia alarmowego i telefonów pożarowych. Systemy te usprawniają ewakuację i pełnią rolę sygnalizacji akustycznej. Ponadto może je wykorzystać Straż Pożarna. Przez jedną parę przewodów można nadawać równocześnie osiem różnych komunikatów w ośmiu kanałach. Jest to możliwe dzięki zastosowaniu techniki cyfrowej. Panel operatora posiada wyświetlacz ciekłokrystaliczny (złożony z 8 wierszy po 21 znaków), na którym pojawiają się informacje o funkcjonowaniu systemu. OPIS SYSTEMU EST-3 jest systemem o modułowym, sterowanym przez program. Dzięki temu można łatwo dostosować zarówno pojedynczą centralę jak i całą sieć do specyficznych wymagań ochrony pożarowej. Można też łatwo przekształcić system w dużą sieć obsługującą kompleks budynków. Okablowanie obiektów jest uproszczone ponieważ system wykorzystuje pętle i elementy wykonujące różne funkcje. W systemie EST-3 istnieją dwa rodzaje obudów: obudowa z drzwiami przeszklonymi (przystosowana do montażu w holach i innych eksponowanych miejscach) oraz obudowa z drzwiami pełnymi, która pełni funkcję panelu oddalonego i jest przeznaczona do montażu w pomieszczeniach zamkniętych. Unikalność konstrukcji systemu wynika z zastosowania tak zwanych szyn lokalnych pełniących rolę interfejsu pomiędzy zespołami centrali, urządzeniami pętlowymi (liniowymi), panelem operatora, panelami sterowników/wyświetlaczy oraz CPU. Karty systemowe są po prostu wkładane do gniazd na szynach lokalnych i zabezpieczane za pomocą zatrzasku. Niepotrzebne są żadne narzędzia. Elementy systemu W obudowie systemu EST-3 znajdują się podzespoły rozmieszczone według Rys.1. Obudowa jest przystosowana zarówno do montażu powierzchniowego jak i wpuszczanego w ścianę. Wewnątrz przymocowane są podstawy montażowe wraz z szynami lokalnymi (LRM) i gniazdami do montażu kart systemowych. Na szynach lokalnych można zamontować: do 1 kart pętlowych oraz inne karty systemowe takie jak karty zasilaczy, karty wzmacniaczy systemu nagłośnienia, karty centralnego procesora (CPU), łączniki magistrali wewnętrznej. Karty te oraz łączniki magistrali wewnętrznej stanowią podstawę do montażu panelu operatora (LCD) oraz opcjonalnych paneli sterowników/wyświetlaczy. Szafka obudowy Podstawa montaŝowa Karty szyn lokalnych Panele sterownikow wyswietlaczy Drzwi wewnętrzne Drzwi zewnętrzne Rys.1. Podzespoły systemu EST-3 GE Security 2

3 Panel operatora z wyświetlaczem LCD Centrala EST-3 jest wyposażona w panel operatora z wbudowanym wyświetlaczem ciekłokrystalicznym, przyciskami funkcyjnymi i klawiaturą alfanumeryczną. Zadaniem panelu jest przekazanie operatorowi najważniejszych informacji o wykrytym pożarze. Przyciski funkcyjne pozwalają wydawać określone polecenia. Polecenia te są realizowane za pośrednictwem karty centralnego procesora, a komunikacja i sygnalizacja odbywa się poprzez wyświetlacz i wskaźniki LED. Logiczne rozplanowanie diod LED i przycisków funkcyjnych oraz ich jednoznaczne funkcje ułatwiają operatorowi podejmowanie decyzji w warunkach zagrożenia. W wersji standardowej panel operatora posiada przyciski i diody LED pokazane na Rys. 2. Wyświetlacz ciekłokrystaliczny (8 wierszy po 21 znaków, łącznie 168 znaków) służy do przekazywania informacji tekstowych. Prezentowana jest lista bieżących alarmów według priorytetu ważności oraz dane o funkcjonowaniu systemu. Operator może śledzić informacje na bieżąco bez potrzeby otwierania drzwi centrali. Wyświetlacz prezentuje także komunikaty dotyczące grup logicznych. W centralach oddalonych będących węzłami sieci nie ma potrzeby montowania paneli operatora. Panel operatora służy także do realizacji funkcji związanych z techniczną obsługą systemu, takich jak blokowanie alarmów lub generowanie raportów. W tym celu należy przywołać odpowiednie opcje z MENU POLECEŃ. Panel operatora z wyświetlaczem LCD Power CPU Gnd Test Disable Fail Fault Reset Alarm Silence Panel Silence Alarm Superv. Trouble Monitor Previous Message Next Expanded Message Command Menus Panel ster./wyśw. Lamp Test City Tie Disable General Evac. Panele sterowników / wyświetlaczy Panele sterowników/wyświetlaczy są zespołami opcjonalnymi. Montuje się je w obudowie centrali obok panelu operatora. Panele posiadają przyciski funkcyjne do włączania zaprogramowanych funkcji oraz wskaźniki LED do sygnalizowania stanów. Istnieją trzy podstawowe rodzaje paneli: do sygnalizacji strefowej, sterowania oraz monitorowania urządzeń. Panele te mocuje się na zaczepach kart systemowych montowanych na szynach lokalnych. Typ karty, nad którą jest zamontowany panel sterownika / wyświetlacza, nie ma znaczenia. Charakterystyka centrali System EST-3 zapewnia szybkie podłączanie przewodów do kart systemowych, gdyż listwy zaciskowe są odłączalne od kart. Do kart systemowych należą karty pętlowe, karty wzmacniaczy systemu nagłośnienia, karty sterująco / monitorujące, karty centralnych procesorów. Karty systemowe montuje się w gniazdach szyn lokalnych. Konstrukcja zapewnia odpowiednią separację obwodów wysokonapięciowych i niskonapięciowych. W centrali EST-3 lub w dowolnej centrali oddalonej (węźle) można montować do czterech zasilaczy o łącznym obciążeniu 28 A. Na szynach lokalnych można instalować od 5 do 21 kart systemowych. Centrala systemu może obsłużyć do 1 kart jednopętlowych SIGA1 (25 adresów na każdą kartę) lub do Rys.2: Panel operatora z wyświetlaczem LCD oraz panel sterowników / wyświetlaczy 1 kart dwupętlowych SIGA2 (2 x 25 adresów na każdą kartę) lub do 1 analogowych kart jednopętlowych (127 adresów na każdą kartę). W jednej centrali można stosować różne typy kart pętlowych z różnymi urządzeniami w pętlach pod warunkiem, że łączna liczba pętli nie przekroczy 1. Ogółem daje to możliwość zamontowania w centrali lub w węźle sieci odpowiednio do 5 i 127 urządzeń (adresów). Ponadto centrala EST-3 może obsługiwać do 15 kart sterująco/monitorujących dla linii z urządzeniami sygnalizacyjnymi lub czujkami konwencjonalnymi. W centrali można zamontować do 19 paneli sterowników/wyświetlaczy. Urządzenia cyfrowe i analogowe adresowalne System EST-3 obsługuje urządzenia analogowe adreso-walne Escape (seria EA) i urządzenia cyfrowe SIGA (Signature Series) z mikroprocesorami. Seria Escape obejmuje czujki dymu, czujki liniowe i temperaturowe, ROP-y, moduły sterujące, monitorujące, izolatory zwarć. W pętli można instalować do 127 takich urządzeń. Seria SIGA obejmuje czujki mikroprocesorowe wykonane w technologii jedno i wielosensorowej. Dostępne są także różne typy modułów monitorujących i sterujących. W pętli można instalować do 25 takich urządzeń; 125 czujek i 125 modułów. 3

4 Praca w sieci Karta sieciowa RS-485 zainstalowana w centrali umożliwia pracę w sieci z wykorzystaniem protokołu peer-to-peer. Sieć taka może obsłużyć 64 węzły i charakteryzuje się wyjątkowo krótkim czasem reakcji na sygnał alarmowy (do 3 sekund) bez względu na liczbę węzłów w sieci. System EST-3 pozwala rozmieszczać węzły w znacznych odległościach. Dla kabla o przekroju 2 mm 2 jest to odległość do 15 m. Łączna długość sieci wynosi do 9 km. Komu-nikacja sieciowa odbywa się przez porty szeregowe RS-485. Centrala EST-3 obsługuje linie dozorowe typu A i B. Dla komunikacji na większe niż powyższe odległości przewidziano wewnetrzną kartę światłowodą, zmozliwością zastosowania światłowodu jedno i wielomodowego. Przy pracy w sieci wykorzystuje się tzw. rozproszoną bazę danych, która umożliwia niezakłóconą pracę pojedynczych central w przypadku zerwania magistrali łączącej te centrale. W przypadku zwarcia lub przerwania magistrali system separuje uszkodzenie. Komunikacja sieciowa funkcjonuje bez przerwy. Przy uszkodzeniu sieci w kilku miejscach odcięte centrale pracują jako systemy niezależne. Sygnalizacja alarmu System EST-3 zapewnia alarmowanie, monitorowanie, sterowanie i sygnalizację uszkodzeń. Sygnalizacja optyczna występuje w panelach sterowników / wyświetlaczy z diodami LED. Sygnalizacja dotycząca stanów czujek pożarowych jest przekazywana poprzez panel operatora. Przyciski funkcyjne sterowników oraz LED-y w panelach służą do sterowania urządzeniami i sygnalizowania ich stanu. Obsługa systemu W czasie pracy systemu działa nieprzerwanie program nadzorujący. System monitoruje wszystkie bieżące zadania, czynności kontrolne i sprawdza zasoby oraz kontroluje dokładność baz danych i tabel. Operacje alarmowania są włączane automatycznie bez udziału operatora. Zapewnia to bezpieczeństwo osobom przebywającym w budynku nawet wtedy, gdy system nie jest nadzorowany przez obsługę. Istnieje możliwość podłączenia centrali do urządzeń monitoringu pożarowego. System EST-3 można rozbudować o systemy nagłośnienia alarmowego i telefonów pożarowych. Takie rozwiązanie poprawia bezpieczeństwo ludzi i usprawnia czynności operacyjne Straży Pożarnej. Pętle z modułami monitorującymi i sterującymi służą między innymi do monitorowania instalacji tryskaczy i sterowania urządzeń. Uproszczone uruchamianie system w miejscu zainstalowania. Przy pomocy programu SDU definiowane są panele sieciowe, obiekty (strefy), grupy oraz programy czasowe. SDU jest używane do ustalania związków pomiędzy wejściami i wyjściami, włącznie z kodami odpowiedzi systemu. Program znacznie skraca czas konfigurowania, programowania i przygotowania dokumentacji. Dla urządzeń Signature Series do okablowania obiektu nie jest wymagana skrętka ekranowana. Do modernizacji systemu można wykorzystać istniejące okablowanie, co wpływa na obniżenie kosztów inwestycji. Po uruchomieniu systemu tworzona jest elektroniczna mapa instalacji. Mapę taką można wykorzystać do weryfikacji różnic pomiędzy programem a specyfikacją systemu. SYSTEMY NAGŁOŚNIENIA ALARMOWEGO I TELEFONÓW POŻAROWYCH Podzespoły systemów nagłośnienia alarmowego i telefonów pożarowych (ASUFT) są montowane w standardowych obudowach central sygnalizacji pożaru EST-3. Dla zredukowania ilości kabli wykorzystano cyfrowe wzmacniacze strefowe zasilane ze standardowych zasilaczy systemowych. Karty wzmacniaczy są montowane w gniazdach szyn lokalnych. W przypadku zaniku napięcia sieciowego wszystkie podzespoły są zasilane ze wspólnych akumulatorów. W sieciach wielowęzłowych sygnały systemu nagłaśniającego są przesyłane cyfrowo po 2 przewodach. Równocześnie można przesyłać do 8 komunikatów słownych i/lub sygnałów alarmowych. Idea wzmacniaczy rozproszonych zapewnia niezakłóconą sygnalizację akustyczną nawet w przypadku zerwania komunikacji ze źródłem nadawania komunikatów słownych. Takie możliwości systemu rozwiązują problem strefowego nadawania komunikatów i sygnalizacji alarmowej. System nagłośnienia alarmowego EST-3 charakteryzuje proste i przejrzyste sterowanie, które spełnia następujące funkcje: WYWOŁANIE OGÓLNE (nadawanie komunikatów do wszystkich stref), EWAKUACJA (automatyczny wybór stref przewidzianych do ewakuacji), POGOTOWIE (przygotowanie do ewakuacji). Nadawanie strefowe wymaga od użytkownika wybrania przycisku odpowiedniej strefy. Po zakończeniu komunikatu słownego i po zwolnieniu przycisku mikrofonu, do strefy nadawany jest akustyczny sygnał alarmowy. Wzmacniacze systemu nagłośnienia pracują w standardach 25 VRMS lub 7,7 VRMS. Elementy wyposażenia panelu operatora: dioda LED gotowości do nadawania komunikatów, wskaźnik VU wysterowania poziomu sygnału. przełączniki funkcyjne. Działające w środowisku Windows oprogramowanie SDU (System Definition Utilities) pozwala szybko zaprogramować GE Security 4

5 Powe r Te st CPU GND Fa ult Re se t A lar m Si lence Power Res et T es t Al arm Silence Power Te st CPU GND Fa ult Re se t Al arm S il ence Disable Previous Mes sa ge Ne xt De tails Power Te st CPU GND Fault Res et Al ar m Si len ce Disa ble Pre vious Mes sa ge Ne xt Deta ils Dis able P re vi ou s M ess ag e N ext Details CPU GND F ault Dis abl e Previo us M ess age Nex t Mo re D et ails P ower Test C PU GN D Fault R eset Alarm Silenc e P ower R eset D isable D rill Pr evio us Mess age N ext D et ails Te st Alarm Silenc e C PU GN D F ault D isa ble D rill Pr evio us Messa ge Ne xt Mo re D etail s P owe r Reset Te s t A larm S ilence CP U G N D Fa ult D i s abl e Previous Message N e x t Details FIRE PRESS HERE h o neywell FIRE P RESS HERE honeywell Audio Data XLS1-CAB14 with Audio Source Unit and Fireman's Telephone Master XLS1 - CAB7 XBS-LAN Interface Option Network Data F&S Bus Interface Option 6-Position Annunciator XBS Workstations EtherNet LAN Typowa konfiguracja systemu EST-3 XLS1 - CAB21 WFD 5 XLS2 up to 64 Nodes in one Network IS PS MPS MCP HRS PHS IPHS CT2 CC2 CC1 WTM MM1 CR CT1 UM CC1 Signature (SIGA) Loop XLS1 - CAB14 LCD Annunciator SS (TC8x) Loop LP Ion Photo Heat Ion MCP OMNI Heat CM FI MM FI Speaker Zones CDI SYSTEM SYGNALIZACJI POśARU EST-3

6 DANE TECHNICZNE Wymiary: Obudowy central z drzwiami przeszklonymi Typ obudowy Sama obudowa (wys. x szer. x głęb.) Obudowa kompletna do montażu powierzchniowego Wymiary (wys. x szer. x głęb.) Obudowa kompletna do montażu wpuszczanego Wymiary (wys. x szer. x głęb.) 3-CAB5 (*) 56,8 cm x 35,6 cm x 9,8 cm 61,6 cm x 41,7 cm x 14, cm 61,6 cm x 41,7 cm x 4,2 cm 3-CAB7 (*) 59, cm x 6,9 cm x 9,8 cm 64,8 cm x 69,4 cm x 14, cm 64,8 cm x 69,4 cm x 4,2 cm 3-CAB14 (*) 9,2 cm x 6,9 cm x 9,8 cm 95,9 cm x 69,4 cm x 14, cm 95,9 cm x 69,4 cm x 4,2 cm 3-CAB21 (*) 121,3 cm x 6,9 cm x 9,8 cm 127, cm x 69,4 cm x 14, cm 127, cm x 69,4 cm x 4,2 cm Obudowy central z drzwiami pełnymi Typ obudowy Sama obudowa (wys. x szer. x głęb.) Obudowa kompletna do montażu powierzchniowego Wymiary (wys. x szer. x głęb.) Obudowa kompletna do montażu wpuszczanego Wymiary (wys. x szer. x głęb.) 3-RCC7 nie dotyczy 59,1 cm x 63,5 cm x 17,2 cm nie dotyczy 3-RCC14 nie dotyczy 9,1 cm x 63,5 cm x 17,2 cm nie dotyczy 3-RCC21 nie dotyczy 121,2 cm x 63,5 cm x 17,2 cm nie dotyczy (*) W przypadku montażu wpuszczanego należy dodać po 6mm do wysokości i szerokości dla wyprowadzenia przewodów. Montaż: Powierzchniowy lub wpuszczany. Certyfikaty: FM, UL, ULC, LPCB, GOCT,... Wykończenie: Wszystkie obudowy pomalowane emalią, faktura groszkowa Obudowy w kolorze białym, drzwi w kolorach białym lub czerwonym. Zasilanie: Sieciowe: 23 V AC ±15%, 5/6 Hz. Wyjścia: 24Vdc / 28, A łącznie na zapotrzebowanie wewnętrzne i zewnętrzne, (do 4 zasilaczy w jednej centrali EST-3). Wewnętrzne DC: max. 24V / 28, A. Zewnętrzne DC: max. do 8 wyjść 24V DC / 3,5A Monitorowane z ograniczeniem mocy. Ładowanie akumulatorów: 1-3 Ah lub 3-6 Ah. Dwa zakresy prądów ładowania 1,5 A / 3, A kompensacja temperatury. Zakres temperatur pracy: Temperatury: -2 do 49 C. Wilgotność: 5 to 95%, bez kondensacji. GE Security 6

7 Zamawianie: Obudowy z drzwiami przeszklonymi Charakterystyka 3-CAB5 Obudowa kompletna z drzwiami, całość biała 5 gniazd na szynach lokalnych (LRM), Miejsce na 1 zasilacz 3-CAB5-R Obudowa kompletna z drzwiami, całość czerwona 5 gniazd na szynach lokalnych (LRM), Miejsce na 1 zasilacz 3-CAB7B Obudowa bez drzwi, biała Może pomieścić jedną płytę montażową 3-CAB7D Drzwi wewnętrzne i zewnętrzne do 3-CAB7B, białe 3-CAB7D-R Drzwi wewnętrzne i zewnętrzne do 3-CAB7B, czerwone 3-CAB14B Obudowa bez drzwi, biała Może pomieścić dwie płyty montażowe 3-CAB14D Drzwi wewnętrzne i zewnętrzne do 3-CAB14B, białe 3-CAB14D-R Drzwi wewnętrzne i zewnętrzne do 3-CAB14B, czerwone 3-CAB21B Obudowa bez drzwi, biała Może pomieścić trzy płyty montażowe 3-CAB21D Drzwi wewnętrzne i zewnętrzne do 3-CAB21B, białe 3-CAB21D-R Drzwi wewnętrzne i zewnętrzne do 3-CAB14B, czerwone Obudowy z drzwiami pełnymi Charakterystyka 3-RCC7 Obudowa z drzwiami pełnymi, całość biała Może pomieścić jedną płytę montażową 3-RCC7R Obudowa z drzwiami pełnymi, całość czerwona Może pomieścić jedną płytę montażową 3-RCC14 Obudowa z drzwiami pełnymi, całość biała Może pomieścić dwie płyty montażowe 3-RCC14R Obudowa z drzwiami pełnymi, całość czerwona Może pomieścić dwie płyty montażowe 3-RCC21 Obudowa z drzwiami pełnymi, całość biała Może pomieścić trzy płyty montażowe 3-RCC21R Obudowa z drzwiami pełnymi, całość czerwona Może pomieścić trzy płyty montażowe Płyty montażowe 3-CHAS 3-CHAS4 3-CHAS7 Płyta montażowa bez szyn lokalnych Zajmuje 1 miejsce w obudowie, bez możliwości montażu kart, miejsce na 2 zasilacze. Podstawa montażowa z 4 gniazdami na szynach lokalnych. Zajmuje 1 miejsce w obudowie, zapewnia miejsce dla 4 kart systemowych oraz miejsce dla zespołu nagłośnienia alarmowego (ASU) oraz miejsce na 1 zasilacz. Podstawa montażowa z 7 gniazdami na szynach lokalnych. Zajmuje 1 miejsce w obudowie, zapewnia miejsce dla 7 kart systemowych oraz miejsce na 2 zasilacze. Karty systemowe (LRM) 3-CPU Karta centralnego procesora 3-RS485 Karta komunikacji sieciowej RS485 3-RS232 Karta komunikacyjna RS232 3-XMEM Karta rozszerzenia pamięci 3-SSDC, 3-SDDC Karta pętlowa SIGA (2 petlowa, 1 petlowa) 3-EADC, 3-EASC Karta pętlowa Escape (2 petlowa, 1 petlowa) 3-IDC8/4 Karta sterującą/monitorującą 3-OPS Karta do obsługi monitoringu pożarowego 3-ZA15 Karta wzmacniacza audio 15 W, 25 VRMS lub 7 VRMS 3-ZA3 Karta wzmacniacza audio 3 W, 25 VRMS lub 7 VRMS 3-ZA9 Karta wzmacniacza audio 9 W, 25 VRMS lub 7 VRMS 3-PPS/M-23 Zasilacz (ładowarka) z kartą monitorującą 23 V AC, 5/6 Hz 3-BPS/M-23 Zasilacz (dodatkowy) z kartą monitorującą 23 V AC, 5/6 Hz 3-LDSM Karta multiplexera LED 7

8 Wyposażenie opcjonalne 3-LCD Panel operatora z wyświetlaczem LCD 3-24R Panel wyświetlacza 24 czerwone LED 3-24Y Panel wyświetlacza 24 żółte LED 3-24G Panel wyświetlacza 24 zielone LED 3-12/RY Panel sterownika/wyświetlacza 12 czerwonych + 12 żółtych LED 3-12SR Panel sterownika/wyświetlacza 12 przycisków + 12 czerwonych LED 3-12SY Panel sterownika/wyświetlacza 12 przycisków + 12 żółtych LED 3-12SG Panel sterownika/wyświetlacza 12 przycisków + 12 zielonych LED 3-12/S1RY Panel sterownika/wyświetlacza 12 przycisków + 1 czerwona + 1 żółta LED / przełącznik 3-12/S2Y Panel sterownika/wyświetlacza 12 przycisków + 2 żółte LED / przełącznik 3-12/S1GY Panel sterownika/wyświetlacza 12 przycisków + 1 zielona + 1 żółta LED / przełącznik 3-6/3S1G2Y Panel sterownika/wyświetlacza z 6 zestawami przełączników trójpołożeniowych + 1 zielona LED + 2 żółte LED przy każdym przełączniku 3-6/3S1GYR Panel sterownika / wyświetlacza z 6 zestawami przełączników trójpołożeniowych + 1 czerwona LED + 1 żółta LED + 1 zielona LED przy każdym przełączniku 3-LRMF Łącznik magistrali wewnętrznej System nagłośnienia alarmowego i telefonów pożarowych 3-ASU/FT 3-ASU/4 3-ASU 3-FTCU 3-ASUMX/12 3-ASUMX/32 Panel nagłośnienia i telefonów pożarowych Panel nagłośnienia (z podstawą montażową na 4 LRM) Panel nagłośnienia Panel telefonów pożarowych Karta rozszerzenia pamięci panelu nagłośnienia. Nagranie komunikatów do 1 minut. Karta rozszerzenia pamięci panelu nagłośnienia. Nagranie komunikatów do 3 minut. Akcesoria 3-BC PT-1S-22 3-TAMP Obudowa do akumulatorów dodatkowych (gdy wymagana pojemność przekracza 1 Ah). Miejsce na 2 akumulatory od 17 Ah do 55 Ah. Drukarka systemowa, 22 V AC (lub dowolna igłowa z zestawem IBM dot matrix protocol) Łącznik sabotażowy. Montaż z boku obudowy. Akumulatory 12V1A 12V17A 12V24A 12V4A 12V5A 12V55A 12V65A Akumulator 12 V, 1 Ah (dwa w centrali) Akumulator 12 V, 17 Ah (dwa w centrali) Akumulator 12 V, 24 Ah (dwa w centrali) Akumulator 12 V, 4 Ah (dwa w centrali) Akumulator 12 V, 5 Ah (dwa w centrali) Akumulator 12 V, 55Ah (dwa w centrali) Akumulator 12 V, 65 Ah (dwa w centrali) Biura GE Security w Polsce: Gdańsk T F Specyfikacje mogą ulec zmianie bez uprzedzenia. 28 General Electric Company All Rights Reserved Poznań T F Warszawa T F GE Security 8
