INSTALACJA DOMOFONOWA

HTML
DOWNLOAD

Wielkość: px

Rozpocząć pokaz od strony:

Download "INSTALACJA DOMOFONOWA"

Damian Kot
9 lat temu
Przeglądów:

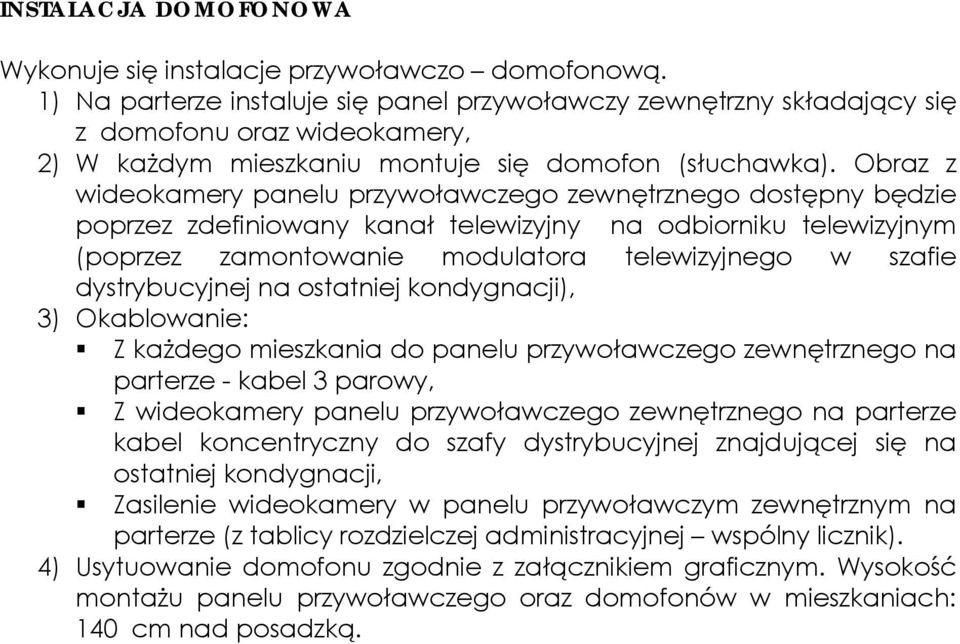

1 INSTALACJA DOMOFONOWA Wykonuje się instalacje przywoławczo domofonową. 1) Na parterze instaluje się panel przywoławczy zewnętrzny składający się z domofonu oraz wideokamery, 2) W każdym mieszkaniu montuje się domofon (słuchawka). Obraz z wideokamery panelu przywoławczego zewnętrznego dostępny będzie poprzez zdefiniowany kanał telewizyjny na odbiorniku telewizyjnym (poprzez zamontowanie modulatora telewizyjnego w szafie dystrybucyjnej na ostatniej kondygnacji), 3) Okablowanie: Z każdego mieszkania do panelu przywoławczego zewnętrznego na parterze - kabel 3 parowy, Z wideokamery panelu przywoławczego zewnętrznego na parterze kabel koncentryczny do szafy dystrybucyjnej znajdującej się na ostatniej kondygnacji, Zasilenie wideokamery w panelu przywoławczym zewnętrznym na parterze (z tablicy rozdzielczej administracyjnej wspólny licznik). 4) Usytuowanie domofonu zgodnie z załącznikiem graficznym. Wysokość montażu panelu przywoławczego oraz domofonów w mieszkaniach: 140 cm nad posadzką.

Obraz z wideokamery panelu przywoławczego zewnętrznego dostępny będzie poprzez zdefiniowany kanał telewizyjny na odbiorniku telewizyjnym (poprzez zamontowanie modulatora telewizyjnego w szafie

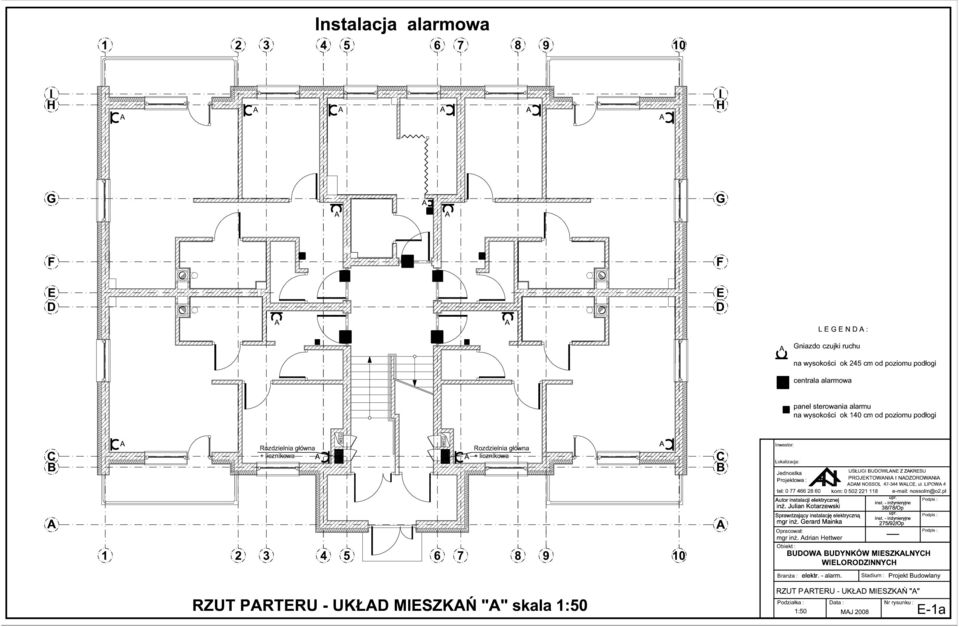

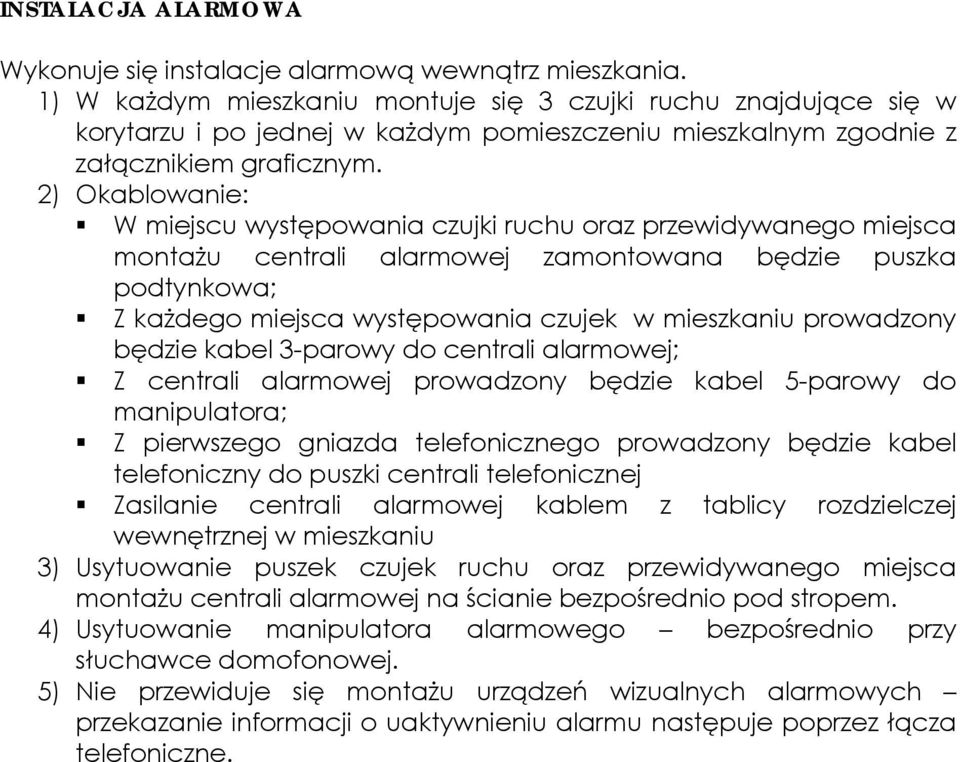

3 INSTALACJA ALARMOWA Wykonuje się instalacje alarmową wewnątrz mieszkania. 1) W każdym mieszkaniu montuje się 3 czujki ruchu znajdujące się w korytarzu i po jednej w każdym pomieszczeniu mieszkalnym zgodnie z załącznikiem graficznym. 2) Okablowanie: W miejscu występowania czujki ruchu oraz przewidywanego miejsca montażu centrali alarmowej zamontowana będzie puszka podtynkowa; Z każdego miejsca występowania czujek w mieszkaniu prowadzony będzie kabel 3-parowy do centrali alarmowej; Z centrali alarmowej prowadzony będzie kabel 5-parowy do manipulatora; Z pierwszego gniazda telefonicznego prowadzony będzie kabel telefoniczny do puszki centrali telefonicznej Zasilanie centrali alarmowej kablem z tablicy rozdzielczej wewnętrznej w mieszkaniu 3) Usytuowanie puszek czujek ruchu oraz przewidywanego miejsca montażu centrali alarmowej na ścianie bezpośrednio pod stropem. 4) Usytuowanie manipulatora alarmowego bezpośrednio przy słuchawce domofonowej. 5) Nie przewiduje się montażu urządzeń wizualnych alarmowych przekazanie informacji o uaktywnieniu alarmu następuje poprzez łącza telefoniczne.

2) Okablowanie: W miejscu występowania czujki ruchu oraz przewidywanego miejsca montażu centrali alarmowej zamontowana będzie puszka podtynkowa; Z każdego miejsca występowania czujek w mieszkaniu

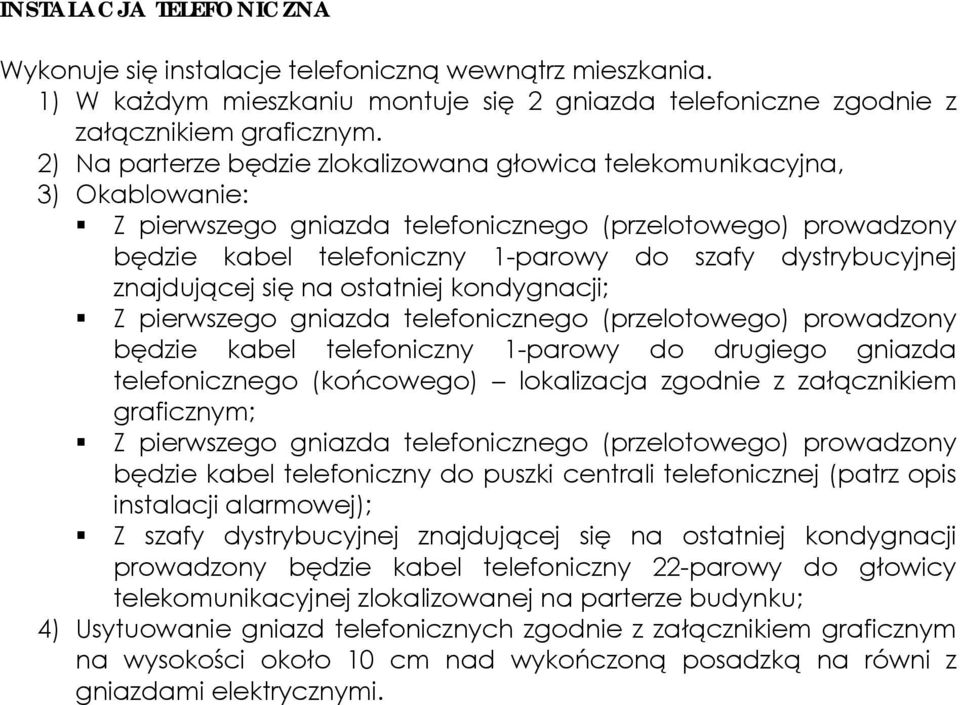

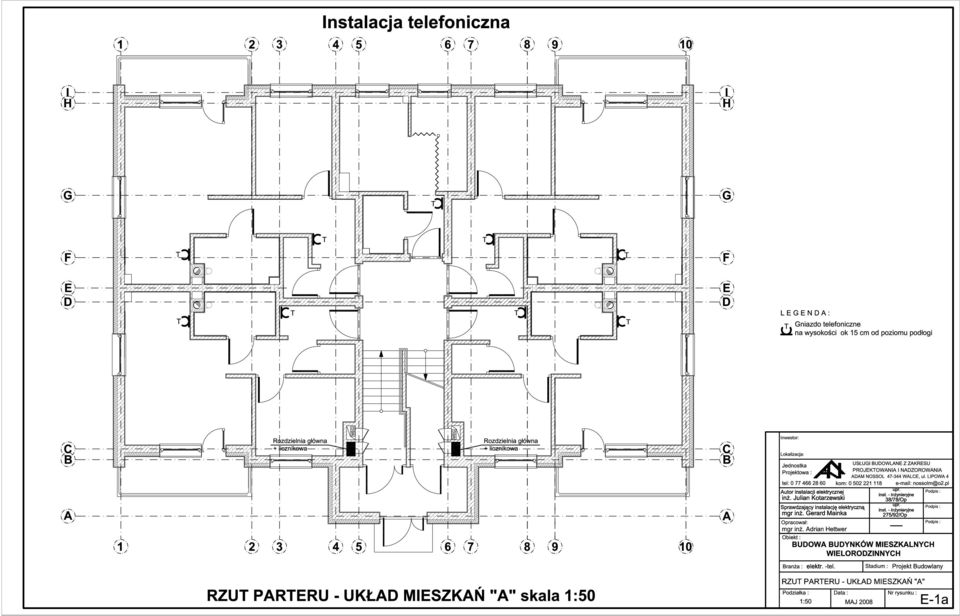

5 INSTALACJA TELEFONICZNA Wykonuje się instalacje telefoniczną wewnątrz mieszkania. 1) W każdym mieszkaniu montuje się 2 gniazda telefoniczne zgodnie z załącznikiem graficznym. 2) Na parterze będzie zlokalizowana głowica telekomunikacyjna, 3) Okablowanie: Z pierwszego gniazda telefonicznego (przelotowego) prowadzony będzie kabel telefoniczny 1-parowy do szafy dystrybucyjnej znajdującej się na ostatniej kondygnacji; Z pierwszego gniazda telefonicznego (przelotowego) prowadzony będzie kabel telefoniczny 1-parowy do drugiego gniazda telefonicznego (końcowego) lokalizacja zgodnie z załącznikiem graficznym; Z pierwszego gniazda telefonicznego (przelotowego) prowadzony będzie kabel telefoniczny do puszki centrali telefonicznej (patrz opis instalacji alarmowej); Z szafy dystrybucyjnej znajdującej się na ostatniej kondygnacji prowadzony będzie kabel telefoniczny 22-parowy do głowicy telekomunikacyjnej zlokalizowanej na parterze budynku; 4) Usytuowanie gniazd telefonicznych zgodnie z załącznikiem graficznym na wysokości około 10 cm nad wykończoną posadzką na równi z gniazdami elektrycznymi.

znajdującej się na ostatniej kondygnacji; Z pierwszego gniazda telefonicznego (przelotowego) prowadzony będzie kabel telefoniczny 1-parowy do drugiego gniazda telefonicznego (końcowego) lokalizacja

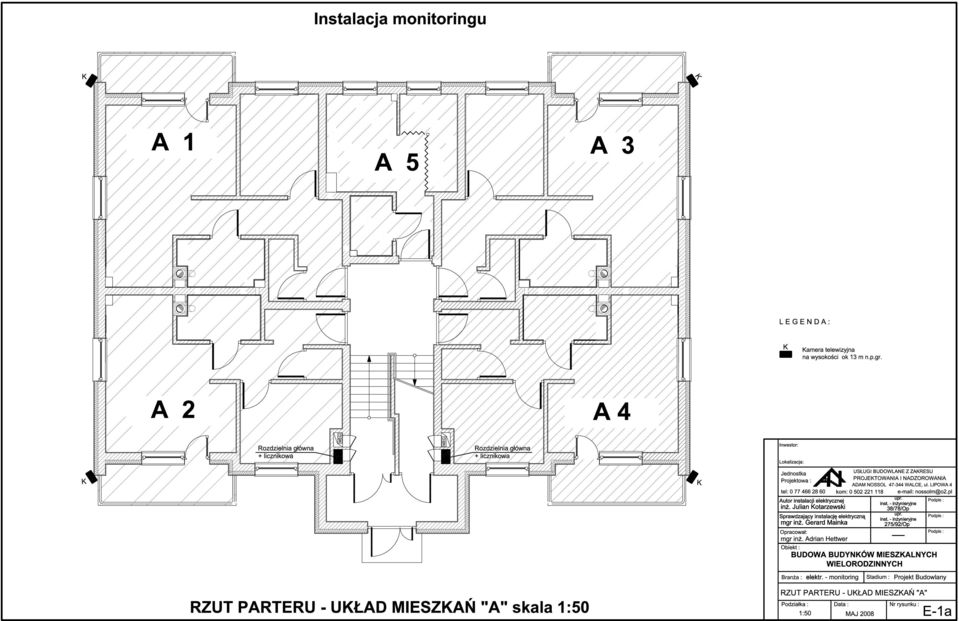

7 MONITORING Wykonuje się instalacje monitoringu telewizyjnego budynku. 1) Na budynku montuje się 4 kamery telewizyjne zgodnie z załącznikiem graficznym. Obraz z kamery panelu dostępny będzie poprzez zdefiniowany kanał telewizyjny na odbiorniku telewizyjnym (poprzez zamontowanie modulatora telewizyjnego w szafie dystrybucyjnej na ostatniej kondygnacji) 2) Okablowanie: Z każdego miejsca montażu kamery telewizyjnej monitoringu prowadzony będzie kabel koncentryczny telewizyjny do szafy dystrybucyjnej zlokalizowanej na ostatniej kondygnacji; Z każdego miejsca montażu kamery prowadzony będzie kabel zasilający do kamer z tablicy rozdzielczej administracyjnej wspólny licznik;

dystrybucyjnej na ostatniej kondygnacji) 2) Okablowanie: Z każdego miejsca montażu kamery telewizyjnej monitoringu prowadzony będzie kabel koncentryczny telewizyjny do

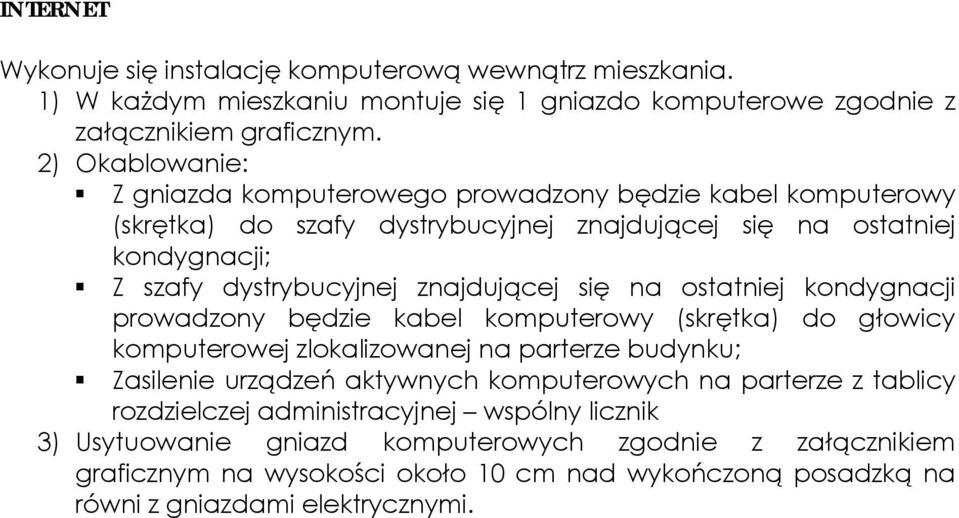

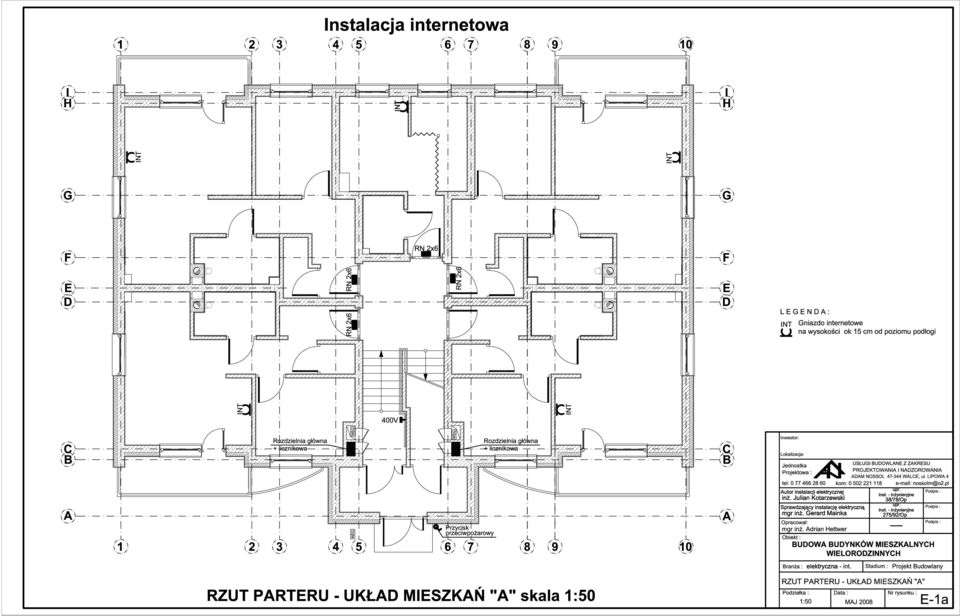

9 INTERNET Wykonuje się instalację komputerową wewnątrz mieszkania. 1) W każdym mieszkaniu montuje się 1 gniazdo komputerowe zgodnie z załącznikiem graficznym. 2) Okablowanie: Z gniazda komputerowego prowadzony będzie kabel komputerowy (skrętka) do szafy dystrybucyjnej znajdującej się na ostatniej kondygnacji; Z szafy dystrybucyjnej znajdującej się na ostatniej kondygnacji prowadzony będzie kabel komputerowy (skrętka) do głowicy komputerowej zlokalizowanej na parterze budynku; Zasilenie urządzeń aktywnych komputerowych na parterze z tablicy rozdzielczej administracyjnej wspólny licznik 3) Usytuowanie gniazd komputerowych zgodnie z załącznikiem graficznym na wysokości około 10 cm nad wykończoną posadzką na równi z gniazdami elektrycznymi.

się na ostatniej kondygnacji prowadzony będzie kabel komputerowy (skrętka) do głowicy komputerowej zlokalizowanej na parterze budynku; Zasilenie urządzeń aktywnych komputerowych na

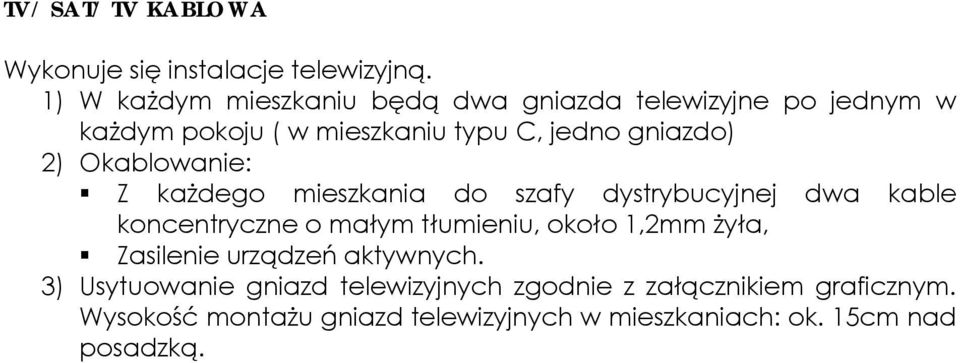

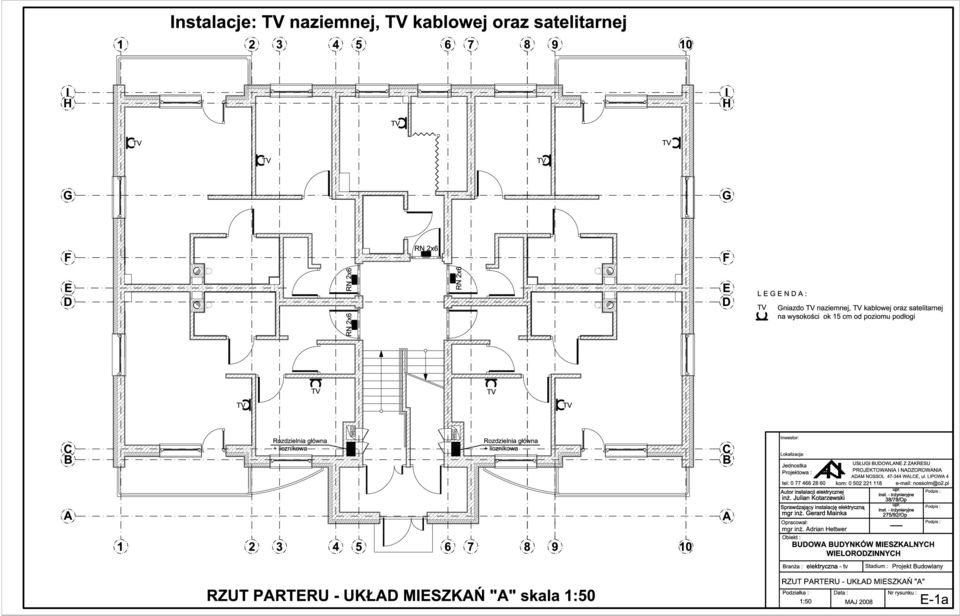

11 TV/ SAT/ TV KABLOWA Wykonuje się instalacje telewizyjną. 1) W każdym mieszkaniu będą dwa gniazda telewizyjne po jednym w każdym pokoju ( w mieszkaniu typu C, jedno gniazdo) 2) Okablowanie: Z każdego mieszkania do szafy dystrybucyjnej dwa kable koncentryczne o małym tłumieniu, około 1,2mm żyła, Zasilenie urządzeń aktywnych. 3) Usytuowanie gniazd telewizyjnych zgodnie z załącznikiem graficznym. Wysokość montażu gniazd telewizyjnych w mieszkaniach: ok. 15cm nad posadzką.

2) Okablowanie: Z każdego mieszkania do szafy dystrybucyjnej dwa kable koncentryczne o małym tłumieniu, około 1,2mm
