Aktualizacja oprogramowania routera (firmware upgrade)

Transkrypt

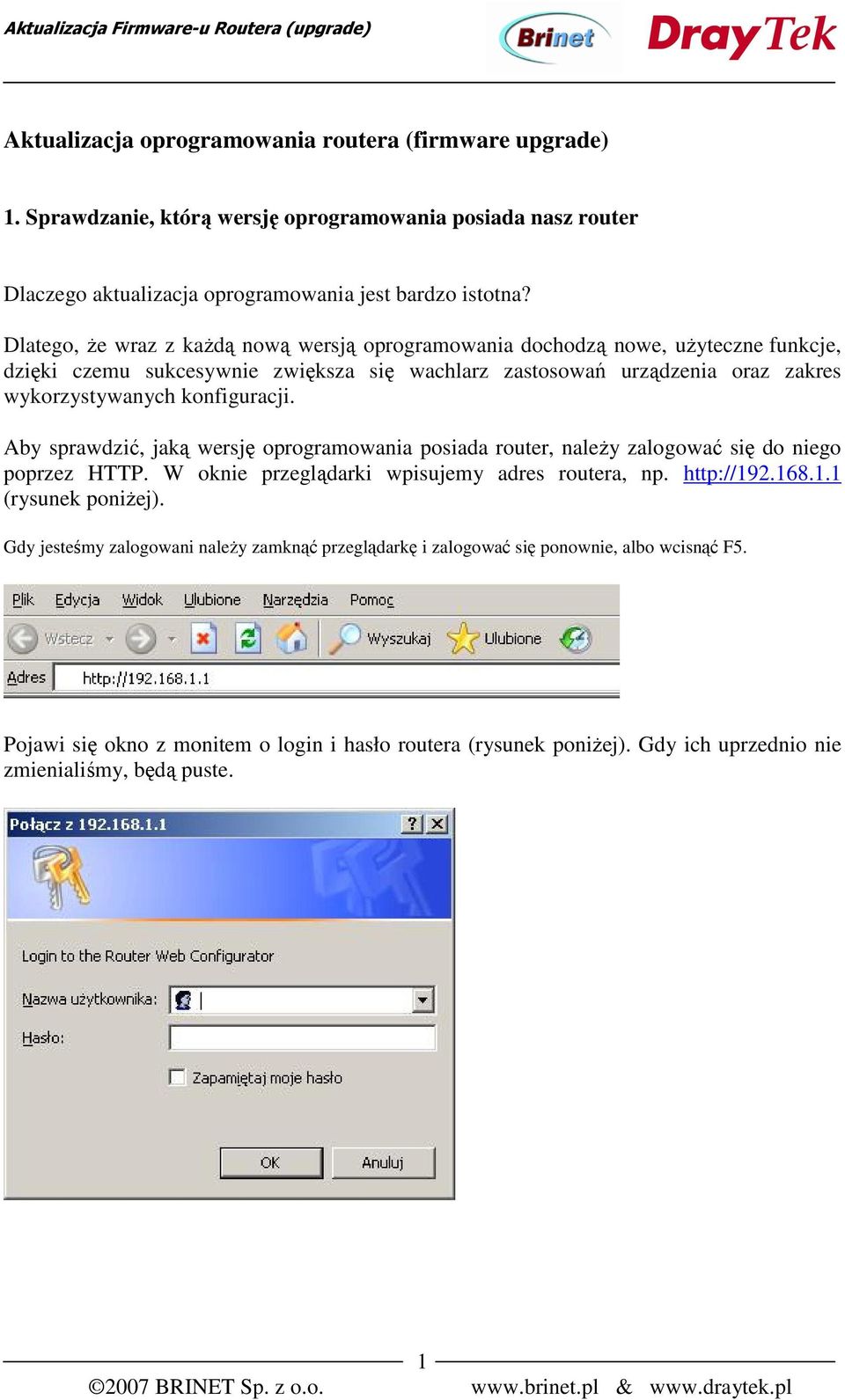

1 Aktualizacja oprogramowania routera (firmware upgrade) 1. Sprawdzanie, którą wersję oprogramowania posiada nasz router Dlaczego aktualizacja oprogramowania jest bardzo istotna? Dlatego, że wraz z każdą nową wersją oprogramowania dochodzą nowe, użyteczne funkcje, dzięki czemu sukcesywnie zwiększa się wachlarz zastosowań urządzenia oraz zakres wykorzystywanych konfiguracji. Aby sprawdzić, jaką wersję oprogramowania posiada router, należy zalogować się do niego poprzez HTTP. W oknie przeglądarki wpisujemy adres routera, np. (rysunek poniżej). Gdy jesteśmy zalogowani należy zamknąć przeglądarkę i zalogować się ponownie, albo wcisnąć F5. Pojawi się okno z monitem o login i hasło routera (rysunek poniżej). Gdy ich uprzednio nie zmienialiśmy, będą puste. 1

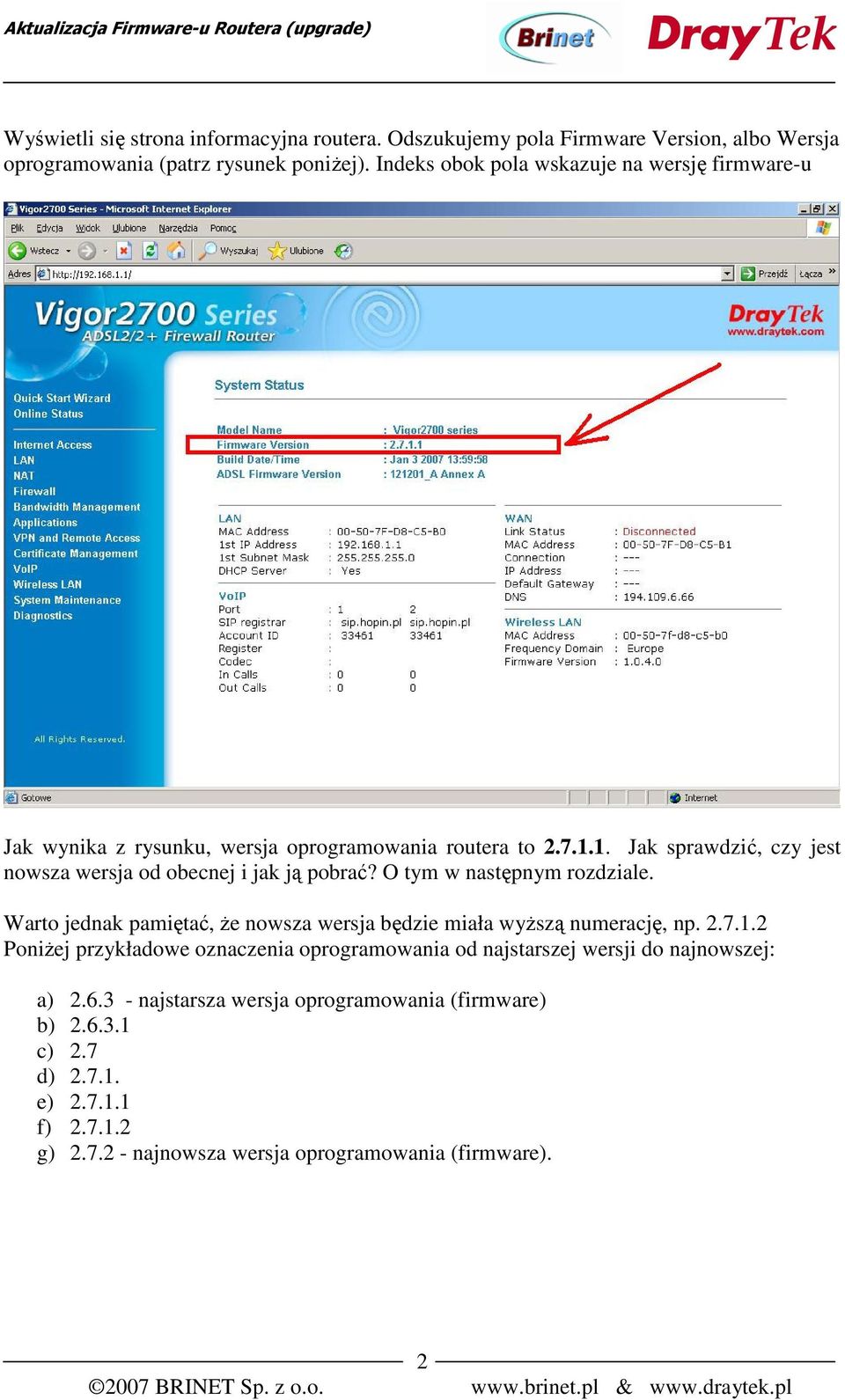

2 Wyświetli się strona informacyjna routera. Odszukujemy pola Firmware Version, albo Wersja oprogramowania (patrz rysunek poniżej). Indeks obok pola wskazuje na wersję firmware-u Jak wynika z rysunku, wersja oprogramowania routera to Jak sprawdzić, czy jest nowsza wersja od obecnej i jak ją pobrać? O tym w następnym rozdziale. Warto jednak pamiętać, że nowsza wersja będzie miała wyższą numerację, np Poniżej przykładowe oznaczenia oprogramowania od najstarszej wersji do najnowszej: a) najstarsza wersja oprogramowania (firmware) b) c) 2.7 d) e) f) g) najnowsza wersja oprogramowania (firmware). 2

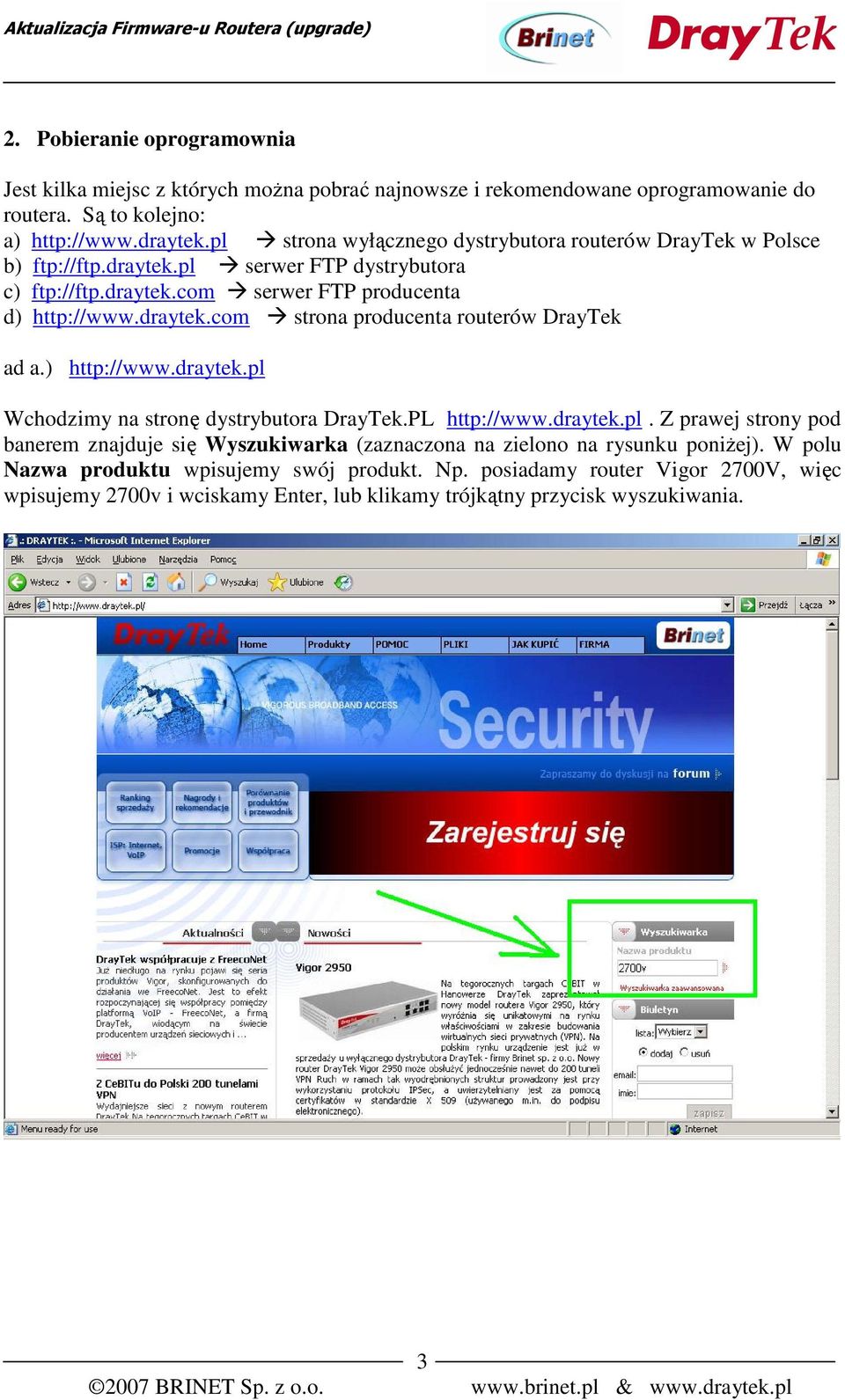

3 2. Pobieranie oprogramownia Jest kilka miejsc z których można pobrać najnowsze i rekomendowane oprogramowanie do routera. Są to kolejno: a) strona wyłącznego dystrybutora routerów DrayTek w Polsce b) ftp://ftp.draytek.pl serwer FTP dystrybutora c) ftp://ftp.draytek.com serwer FTP producenta d) strona producenta routerów DrayTek ad a.) Wchodzimy na stronę dystrybutora DrayTek.PL Z prawej strony pod banerem znajduje się Wyszukiwarka (zaznaczona na zielono na rysunku poniżej). W polu Nazwa produktu wpisujemy swój produkt. Np. posiadamy router Vigor 2700V, więc wpisujemy 2700v i wciskamy Enter, lub klikamy trójkątny przycisk wyszukiwania. 3

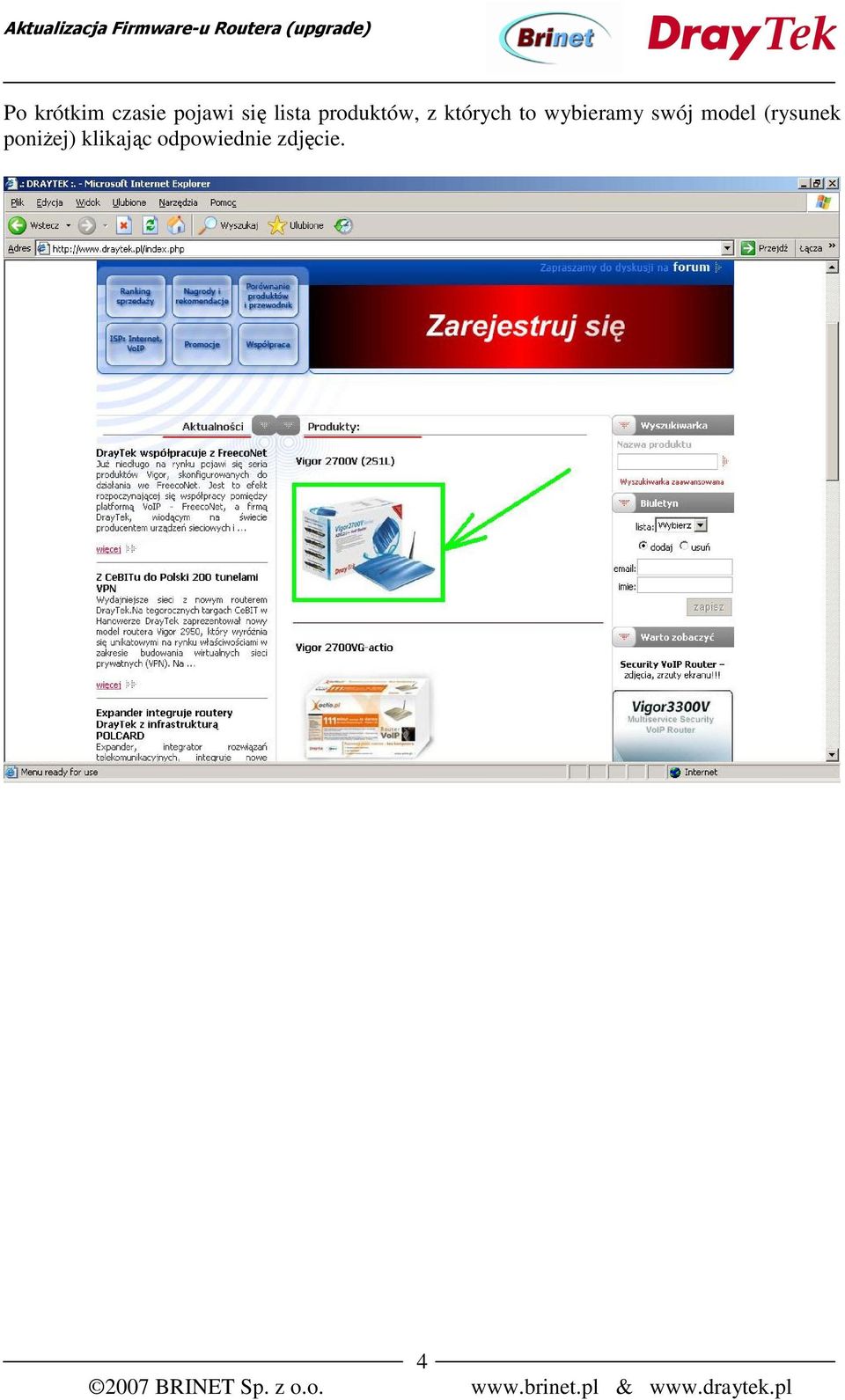

4 Po krótkim czasie pojawi się lista produktów, z których to wybieramy swój model (rysunek poniżej) klikając odpowiednie zdjęcie. 4

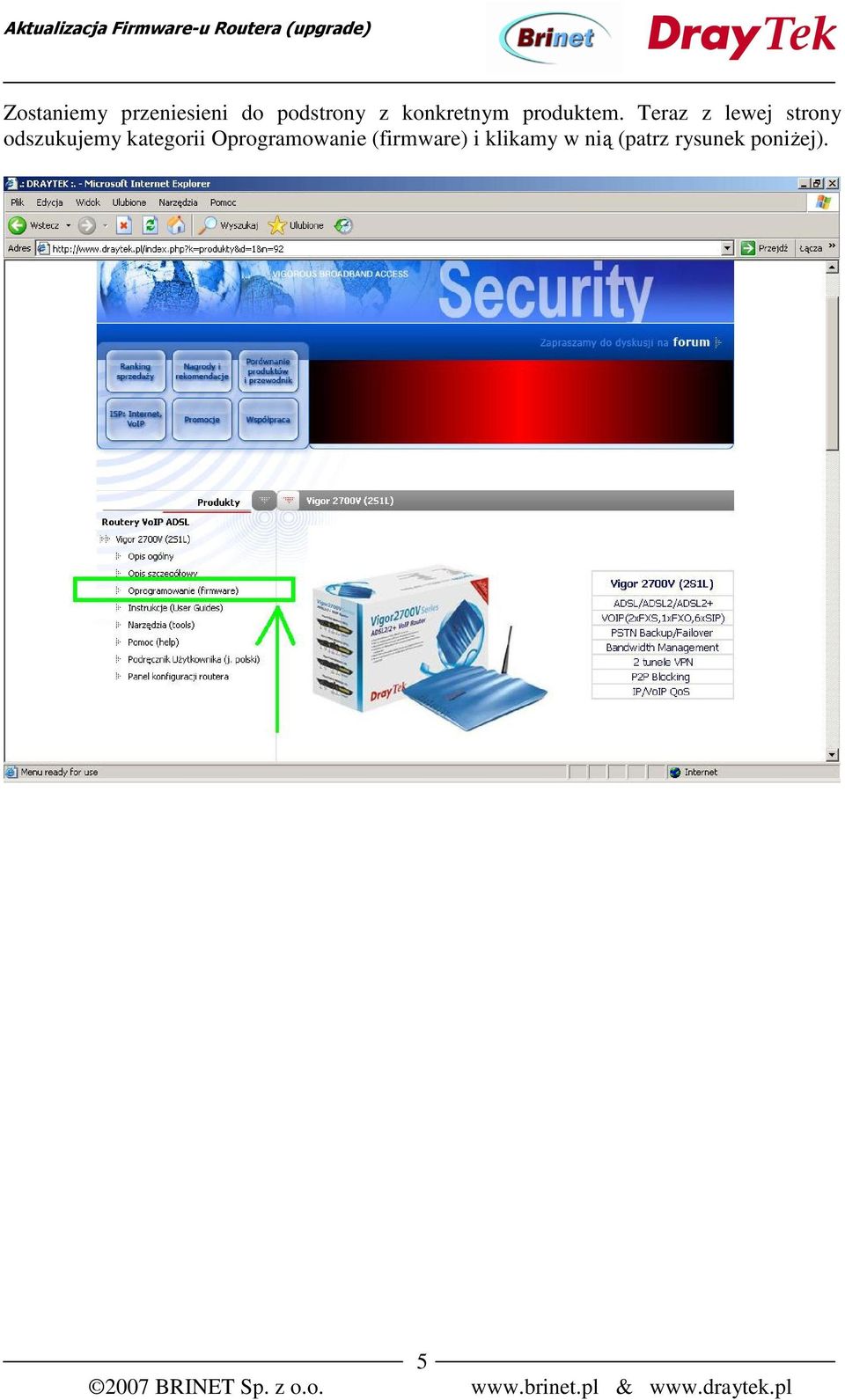

5 Zostaniemy przeniesieni do podstrony z konkretnym produktem. Teraz z lewej strony odszukujemy kategorii Oprogramowanie (firmware) i klikamy w nią (patrz rysunek poniżej). 5

6 Po kliknięciu pojawi się tabelka, albo link do FTP (rysunek poniżej). Dla routerów ADSL (Neostrada, Net24, DialNet) zawsze pobieramy firmware z odpowiednim Annexem A lub B w zależności od routera, który posiadamy. Na spodzie urządzenia widnieje informacja o Anexie, np. Vigor 2700VG Annex A. Dla routerów WAN/Ethernet (np. 2100,2200, 2900, 2910) zazwyczaj mamy mniejszy dylemat, bo nie trzeba wskazywać Anexu. Klikamy POBIERZ Pojawi się okno, w którym klikamy ZAPISZ 6

7 Następnie deklarujemy gdzie chcemy zapisać plik z firmware (rysunek poniżej). Wybieramy bezpośrednio dysk twardy C: i wciksamy przycisk Zapisz. Trwa zapisywanie Po ukończeniu odszukujemy zapisany plik na dysku twardym C: i klikamy go prawym przyciskiem myszy rozpakowując zawartość poprzez Wypakuj tutaj (albo używając polecenia Wyodrębnij zawartość). 7

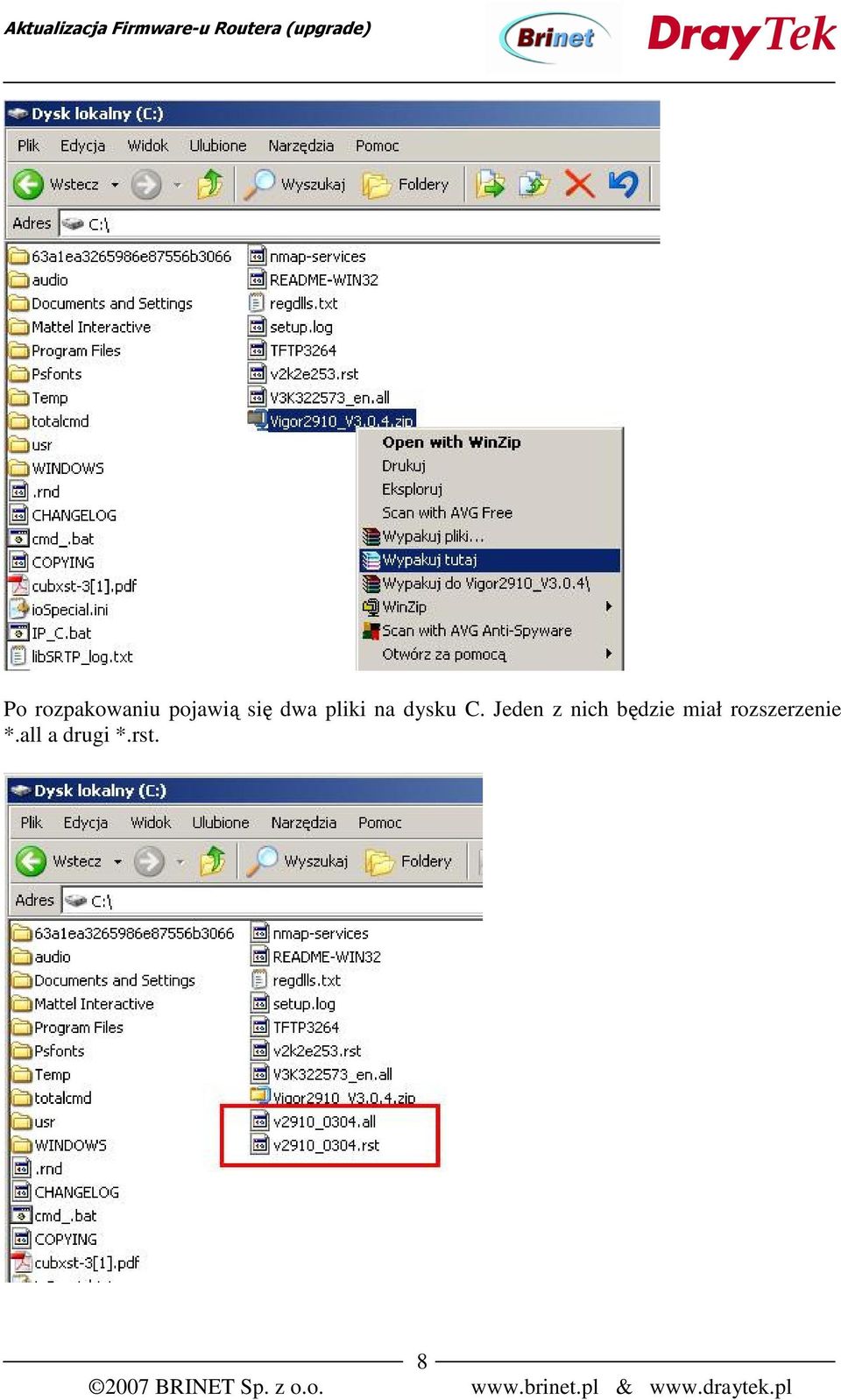

8 Po rozpakowaniu pojawią się dwa pliki na dysku C. Jeden z nich będzie miał rozszerzenie *.all a drugi *.rst. 8

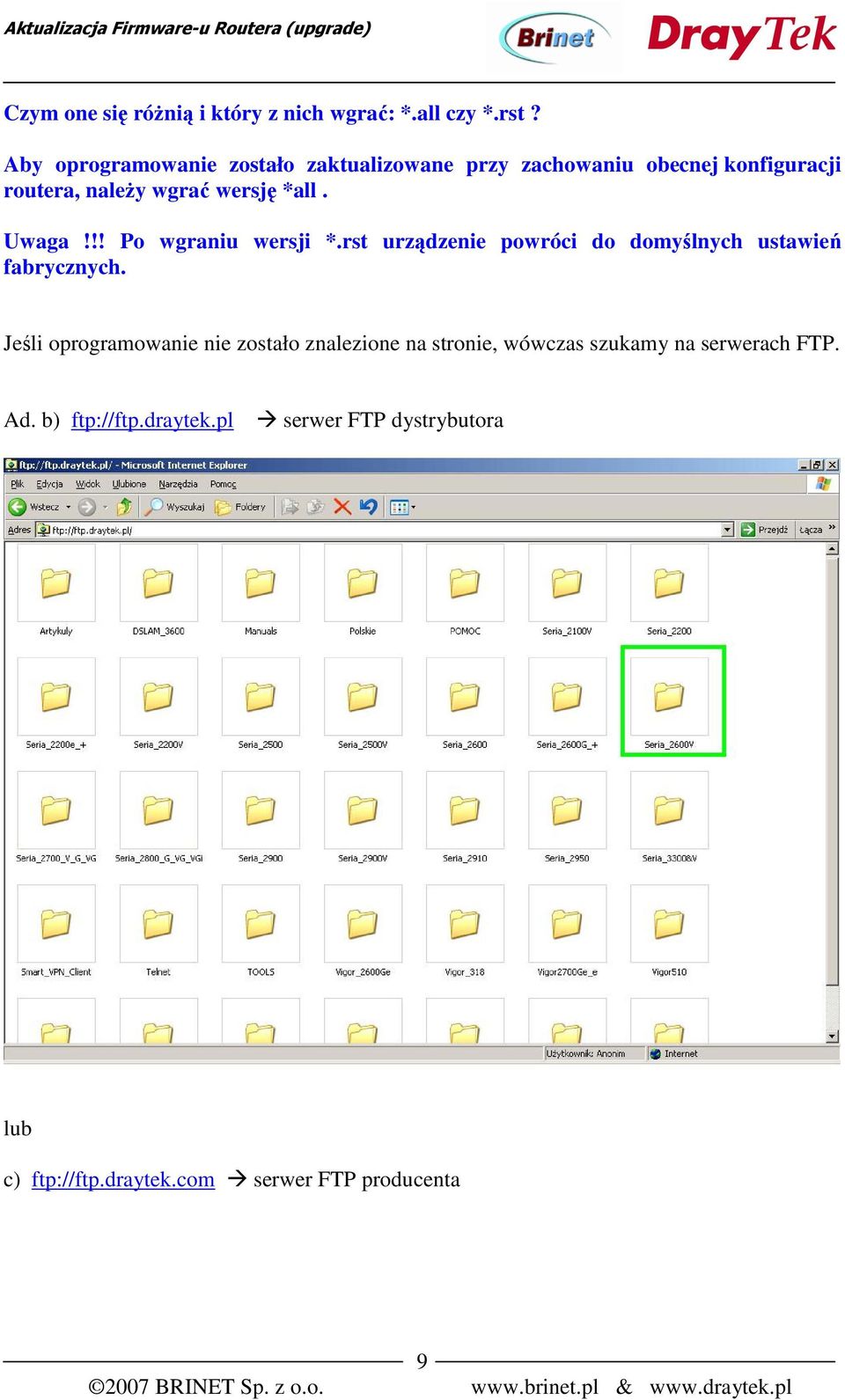

9 Czym one się różnią i który z nich wgrać: *.all czy *.rst? Aby oprogramowanie zostało zaktualizowane przy zachowaniu obecnej konfiguracji routera, należy wgrać wersję *all. Uwaga!!! Po wgraniu wersji *.rst urządzenie powróci do domyślnych ustawień fabrycznych. Jeśli oprogramowanie nie zostało znalezione na stronie, wówczas szukamy na serwerach FTP. Ad. b) ftp://ftp.draytek.pl serwer FTP dystrybutora lub c) ftp://ftp.draytek.com serwer FTP producenta 9

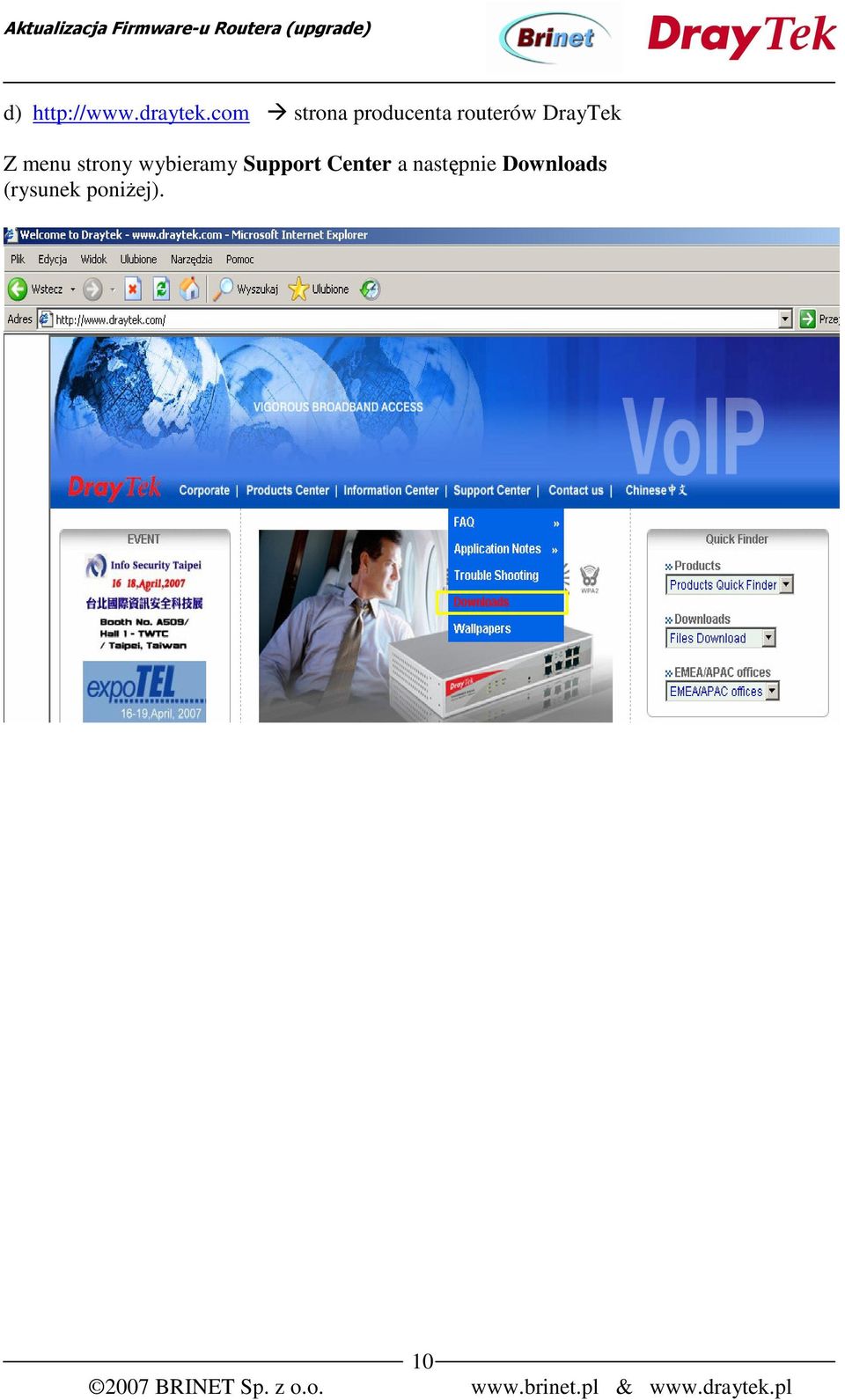

10 d) strona producenta routerów DrayTek Z menu strony wybieramy Support Center a następnie Downloads (rysunek poniżej). 10

11 Zostanie wyświetlona tabela, w której odszukujemy swój model routera w kolumnie Model Name, a następnie klikamy link do firmware w kolumnie Firmware. Na rysunku poniżej widać, że np. użytkownicy routerów 2700V lub 2700VG klikają w zaznaczono na czerwono link

12 Po kliknięciu pojawi się kolejna tabela. Dla routerów ADSL (Neostrada, Net24, DialNet) zawsze pobieramy firmware o oznaczeniu Standard (patrz rysunek powyżej) z odpowiednim Annexem A lub B w zależności od routera, który posiadamy. Na spodzie urządzenia widnieje informacja o Anexie, np. Vigor 2700VG Annex A. Klikamy na ikonkę w kolumnie Size tabeli. Dla routerów WAN/Ethernet (np. 2100,2200, 2900, 2910) zazwyczaj mamy mniejszy dylemat, bo nie trzeba wskazywać Anexu. Wystarczy wybrać wersję English i kliknąć na ikonkę. 12

13 3. Pobieranie narzędzi do aktualizacji oprogramowania (DrayTek Tools) Najlepiej skorzystać z płyty instalacyjnej, którą mamy w zestawie routera. Po eksplorowaniu płyty należy odnaleźć na niej plik RTSxxx.exe (xxx może się różnić, w zależności od wersji, np. RTS254.exe) i zainstalować narzędzia tzw. DrayTek Tools. Można też skorzystać ze strony producenta klikając w link: ftp://ftp.draytek.com/tools/router_tools/ Z tej lokalizacji pobieramy najnowszy zestaw narzędzi. Zestaw narzędzi znajdziemy również na serwerze FTP dystrybutora DrayTek.PL ftp://ftp.draytek.pl/tools/rts254.zip 13

14 Instalacja DrayTek Tools Mając pobrany pakiet narzędzi klikamy na ikonkę RTS rozpoczynając instalację. Pojawi się kreator instalacji (rysunek poniżej). Klikamy trzy razy Next. 14

15 W oknie Select Additional Tasks (jak poniżej) zaznaczamy dwie opcje i klikamy Next. 15

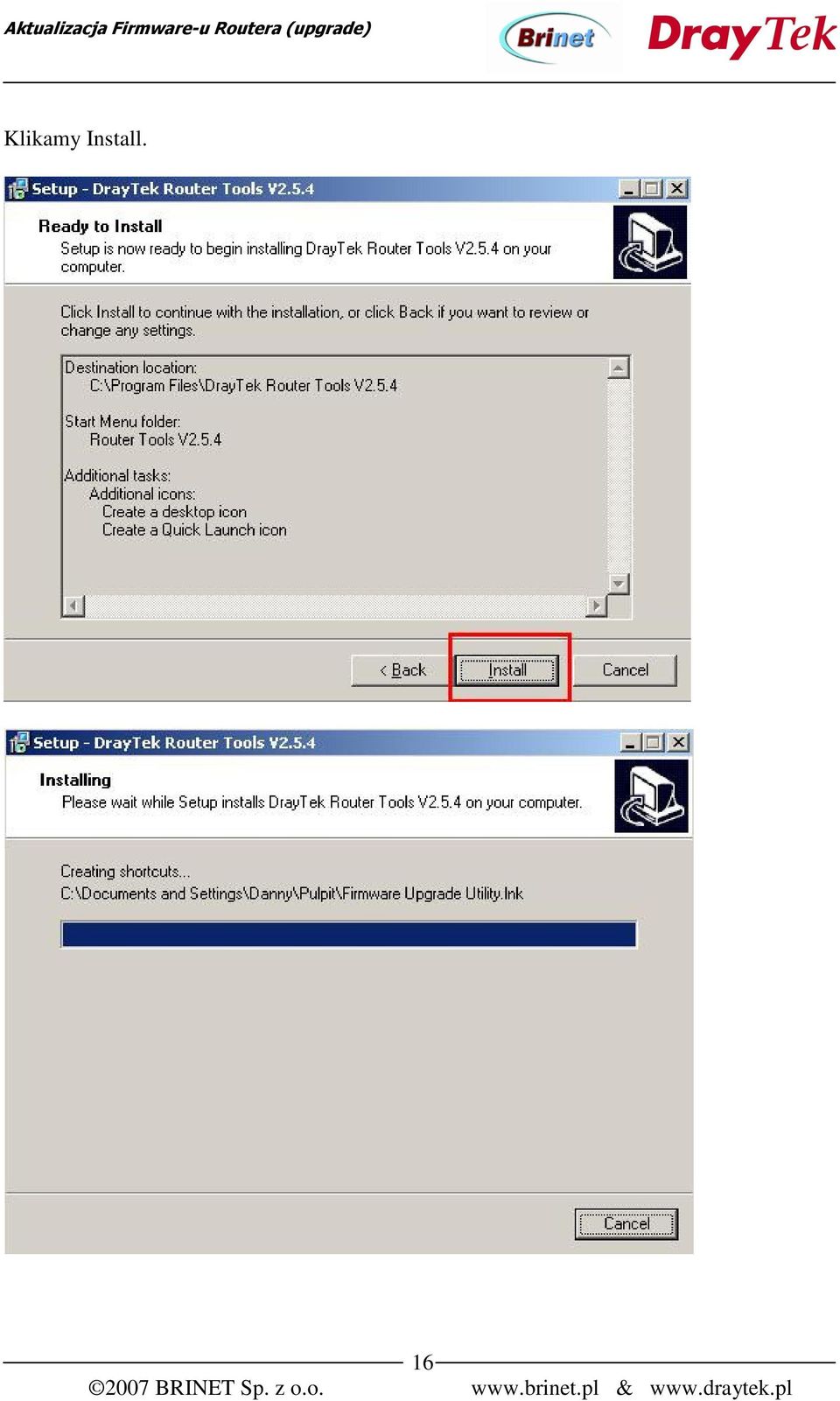

16 Klikamy Install. 16

17 Klikamy Finish, aby zakończyć instalację. 17

18 Na pulpicie pojawią się dwie nowe ikony. Klikamy Firmware Upgrade Utility aby uruchomić narzędzie do aktualizacji oprogramowania. Pojawi się okno narzędzia. 18

19 W polu Router IP wpisujemy adres routera IP w sieci LAN. Następnie klikamy drugi zaznaczony na czerwono przycisk obok pola Firmware File. Jeżeli nie znamy adresu, możemy wcisnąć przycisk Factory Reset na routerze (trzymając 10 sekund, aż zaczną migać diody). Wtedy domyślnym adresem będzie (rysunek poniżej). Należy pamiętać, że po Factory Reset urządzenie powróci do ustawień fabrycznych, tracąc bieżącą konfigurację. Jeżleli nadal występują problemy z łącznością, należy siegnąć po artykuł na w tym dziale Gotowe Przykłady pt. Odzyskiwanie łączności z routerem, przywracanie routera do normalnej funkcjonalności. 19

20 Wskazujemy miejsce na dysku twardym, gdzie znajduje się plik oprogramowania (z rozszerzeniem *.all lub *.rst) i klikamy Otwórz (rysunek poniżej). Czym różnią się oba pliki i który z nich wgrać: *.all czy *.rst? Aby oprogramowanie zostało zaktualizowane przy zachowaniu obecnej konfiguracji routera, należy wgrać wersję *all. Uwaga!!! Po wgraniu wersji *.rst urządzenie powróci do domyślnych ustawień fabrycznych. 20

21 Okno powinno wyglądać w analogiczny sposób jak poniżej. Gdy używamy hasła do routera, to w polu Password (patrz rysunek powyżej) wpisujemy to hasło. Domyślnie oraz po resecie hasło zostawiamy puste i tego pola nie musimy wypełniać. Wciskamy przycisk SEND. Przez kilka minut trwa przesyłanie pliku. Nie wolno w tym czasie ingerować w router, ani w komputer. 21

22 Pojawi się okno, świadczące o tym, że firmware został wgrany poprawnie. Klikamy OK. Jeżeli pojawił się błąd, albo router nie odpowiada, to wyłączamy go i ponownie włączamy i jeszcze raz próbujemy wgrać firmware wciskając przycisk SEND. Gdy dalej występuje błąd należy sięgnąć po artykuł na w dziale Gotowe Przykłady pt. Odzyskiwanie łączności z routerem, przywracanie routera do normalnej funkcjonalności 22

23 4. Połączenie z routerem W oknie przeglądarki wpisujemy adres routera wpisujemy hasło (domyślnie login i hasło są puste) i klikamy ENTER (rysunek poniżej), Pojawi się nam okno z monitem o login i hasło do routera (rysunek poniżej). Zostawiamy je puste i klikamy Enter. Po zalogowaniu do routera sprawdzamy indeks pola Firmware Version albo Wersja oprogramowania (patrz rozdział 1) i weryfikujemy, czy zostało ono zaktualizowane do wyższej wersji. 23
