1 INSTRUKCJA OBSŁUGI LISTWOWEJ KOSIARKI SPALINOWEJ solo 530/531/532/532P NR PUBL K531 DRUK:05,2012 NINIEJSZĄ INSTRUKCJĘ NALEŻY BEZWZGLĘDNIE PRZECZYTAĆ PRZED ROZPOCZĘCIEM UŻYTKOWANIA I PRZESTRZEGAĆ ZASAD BEZPIECZEŃSTWA. Prosimy uprzejmie o wypełnienie poniższych danych: ROK BUDOWY

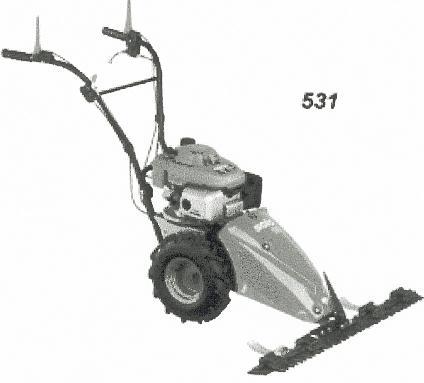

2 Elementy budowy kosiarki SOLO Dźwignia włączania napędu listwy tnącej 2. Dźwignia gazu 3. Uchwyt sterujący 4. Korek wlewu paliwa 5. Uchwyt rozrusznika 6. Rozdzielacz trawy 7. Listwa tnąca 8. Korek wlewu oleju (bez ilustracji) 9. Dźwignia bezpieczeństwa napędu kół 10. Dźwignia sprzęgła (włączania i wyłączania) napędu kół 2

3 UWAGA! W tekście instrukcji oraz lub obudowie kosiarki zaznaczone są następujące symbole ostrzegawcze i informacyjne: Ostrzeżenie Przed uruchomieniem przeczytać instrukcję obsługi! Przed wszelkimi pracami przy narzędziu tnącym należy zdjąć przewód wysokiego napięcia ze świecy zapłonowej! Zakaz przebywania osób trzecich w strefie zagrożenia! Możliwość odbicia drobnych elementów w trakcie koszenia Przy naprawach i obsłudze nakładać rękawice ochronne W czasie pracy stosować ochronniki słuchu Zakaz używania otwartego ognia Zakaz palenia tytoniu Naklejka z symbolami ostrzegawczymi umieszczona na obudowie kosiarki powinna być czytelna i utrzymana w czystości. W przypadku zniszczenia lub zgubienia naklejki należy bezwzględnie zaopatrzyć się w nową, zamawiając ją u dealera, u którego zakupili Państwo kosiarkę. Deklaracja zgodności zgodnie z dyrektywami Unii Europejskiej 98/37 EC (Dyrektywa dotycząca Maszyn i Elementów Bezpieczeństwa) i 89/336/EWG (zmieniona przez 91/386/ EWG Dyrektywa Dotycząca Kompatybilności Elektromagnetycznej) Producent SOLO Kleinmotoren GmbH, Stuttgarter Strasse 41, D Sindelfingen, oświadcza z pełną odpowiedzialnością, że produkty spalinowe kosiarki listwowe Solo 530/531/532 spełniają wytyczne dotyczące maszyn. Deklarowany poziom dźwięku LAeq ( db(a)) Solo Solo , Solo ,9 Poziom drgań na uchwycie (zgodnie z ISO 5349) Solo ,9 m/s 2 Solo 531 4,9 m/s 2, Solo m/s 2 Sindelfingen, 18 styczeń 2006 Hans Emmerich Dyrektor 3

4 Spis treści WPROWADZENIE 5 PRZEZNACZENIE KOSIARKI LISTWOWEJ 5 ZASADY BEZPIECZEŃSTWA 5 OGÓLNE PRZEPISY BEZPIECZEŃSTWA PRACY DLA RĘCZNIE STEROWANEJ KOSIARKI SOLO Z SILNIKIEM SPALINOWYM 5 PRZED ROZPOCZĘCIEM KOSZENIA 6 PALIWO SILNIKOWE 6 POSŁUGIWANIE SIĘ KOSIARKĄ 7 URUCHAMIANIE KOSIARKI 7 KONSERWACJA PRZECHOWYWANIE I TRANSPORT 8 PRZYGOTOWANIE KOSIARKI DO PRACY 8 MONTAŻ KOSIARKI MONTAŻ UCHWYTU KIERUJĄCEGO 8 MONTAŻ LISTWY TNĄCEJ 8 MONTAŻ UCHWYTU KIRUJĄCEGO SOLO MONTAŻ LISTWY TNĄCEJ SOLO URUCHAMIANIE I ZATRZYMYWANIE KOSIARKI 9 URUCHAMIANIE SOLO ZATRZYMYWANIE SOLO URUCHAMIANIE KOSIARKI SOLO ZATRZYMYWANIE KOSIARKI SOLO KOSZENIE I REGULACJA 11 KONSERWACJA I PIELĘGNACJA KOSIARKI 11 Czyszczenie kosiarki 11 Silnik 11 PRZEKŁADNIA 11 LISTWA TNĄCA 12 TRANSPORT KOSIARKI 12 DEMONTAŻ I KASACJA 12 OPIS RYZYKA SZCZĄTKOWEGO 12 OCENA RYZYKA SZCZĄTKOWEGO 12 USUWANIE USTEREK 13 DANE TECHNICZNE 14 WARUNKI GWARANCJI 15 4

5 Gratulujemy Państwu zakupu spalinowej kosiarki listwowej firmy SOLO oraz mamy nadzieję, że ta nowoczesna maszyna zapewni Państwu zadowolenie. Model, który Państwo wybrali, to przyrząd o niezwykle wysokiej sprawności, gwarantujący otrzymanie doskonale wypielęgnowanego trawnika. WPROWADZENIE Instrukcja obsługi powinna być traktowana jak część kosiarki. Należy ją zawsze dołączać do urządzenia nawet jeśli kosiarka zostanie odsprzedana osobie trzeciej. Przed pierwszym uruchomieniem kosiarki prosimy uważnie przeczytać niniejszą instrukcję obsługi oraz zapoznać się ze wszystkimi elementami obsługi jak i z zasadami właściwego użytkowania kosiarki SOLO. Do niniejszej instrukcji obsługi kosiarki dołączono instrukcję obsługi dla danego typu silnika; stanowi ona ważny i nieodłączny element niniejszej instrukcji obsługi. Prosimy ściśle trzymać się wszystkich wskazówek, objaśnień i przepisów. Przestrzeganie niniejszej instrukcji obsługi jest podstawowym warunkiem prawidłowego użytkowania tego urządzenia. Prosimy nie używać kosiarki, jeżeli w bezpośrednim sąsiedztwie znajdują się inne osoby (szczególnie dzieci) lub zwierzęta. Użytkownik kosiarki ponosi odpowiedzialność za wszelkie szkody wyrządzone przez kosiarkę osobom trzecim, jeżeli osoby te doznały bezpośrednich obrażeń lub jeżeli uszkodzeniu uległa ich własność. W razie jakichkolwiek wątpliwości i pytań prosimy zwrócić się do autoryzowanego dealera firmy SOLO. Uzyskacie tam Państwo wyczerpującą odpowiedź na każdy temat dotyczący sprzętu SOLO. PRZEZNACZENIE KOSIARKI LISTOWOWEJ Kosiarka przewidziana jest do pielęgnacji trawników i terenów zielonych. Zaleca się zachowanie szczególnej ostrożności przy pracy kosiarką w ogrodach publicznych, parkach, na obiektach sportowych, przy drogach oraz w rolnictwie i leśnictwie. Z uwagi na bezpieczeństwo osoby obsługującej kosiarkę, kosiarki listwowej nie wolno stosować: do przycinania zarośli, żywopłotów i krzewów, do cięcia i rozdrabniania pnączy lub trawników nasadzanych na dachach lub w skrzynkach balkonowych do sprzątania i odkurzania ścieżek jako sieczkarki do rozdrabniania odpadów drzewnych i resztek żywopłotu. W dalszej kolejności kosiarek SOLO nie wolno stosować do wygładzania nierówności gruntu, takich jak np. kretowiska. Ze względów bezpieczeństwa kosiarek SOLO nie wolno stosować jako: zespołów napędowych do innych narzędzi pracy, jako ciągników (przy kosiarkach z napędem kół) np. do transportu ściętej trawy ponieważ w takim przypadku wygasają wszelkie prawa gwarancyjne. Zasady bezpieczeństwa OGÓLNE ZASADY BEZPIECZEŃSTWA PRACY KOSIARKI Z SILNIKIEM SPALINOWYM Prosimy nie zezwalać na pracę z kosiarką dzieciom lub innym osobom, które nie są zaznajomione z zasadą działania maszyny. Nie jest dozwolone obsługiwanie kosiarki przez młodzież poniżej 16 roku życia. 5

6 Prosimy przestrzegać lokalnych przepisów; mogą one określać minimalny wiek osoby obsługującej. Kosiarkę wolno przekazywać lub wypożyczać tylko tym osobom, które są obeznane z danym modelem oraz z zasadami jego użytkowania; do kosiarki zawsze dołączać instrukcję obsługi. Kosić należy tylko przy świetle dziennym lub przy odpowiednim sztucznym oświetleniu. Osobom z wszczepionym rozrusznikiem serca nie wolno manipulować przy załączonym silniku oraz przy tych elementach układu zapłonowego, w których płynie prąd w momencie uruchamiania kosiarki. Kosiarki z silnikiem HONDA są dopuszczone do pracy w terenie o nachyleniu maksimum 20 Nie używane kosiarki powinny być przechowywane w suchym, zamkniętym pomieszczeniu, w miejscu niedostępnym dla dzieci. PRZED ROZPOCZĘCIEM KOSZENIA Przed rozpoczęciem koszenia oraz w trakcie pracy prosimy dokładnie sprawdzać teren pracy kosiarki; przed przystąpieniem do koszenia trawnika należy usunąć z niego wszelkie ciała obce jak kamienie, kawałki drewna, kości itp. Kosić należy wyłącznie w długich spodniach oraz pełnym obuwiu. Nigdy nie kosić boso lub w sandałach. Proszę skontrolować narzędzie pracy pod kątem: stabilnego zamocowania elementów obsługi, uszkodzeń lub wysokiego stopnia zużycia. Przy wymianie części przestrzegać wskazówek montażowych oraz podanych wartości momentów dokręcenia 6 Kosiarki z silnikiem 4-suwowym należy przed pierwszym uruchomieniem napełnić olejem silnikowy (należy przestrzegać wskazówek zawartych w osobnej instrukcji obsługi silnika) Przed każdym koszeniem obowiązkowo skontrolować poziom oleju w silniku oraz w przekładni PALIWO SILNIKOWE Kontakt z paliwem wymaga szczególnie ostrożnego i rozważnego sposobu postępowania. Paliwo jest w wysokim stopniu zapalne. Nie wolno napełniać zbiornika paliwem w zamkniętych pomieszczeniach. Obowiązuje bezwzględny zakaz palenia oraz używania otwartego ognia. Nie rozlewać paliwa. W przypadku rozlania paliwa natychmiast oczyścić kosiarkę. Nie uruchamiać silnika przed oczyszczeniem kosiarki z rozlanego paliwa! Nie dopuszczać do kontaktu ubrania z paliwem silnikowym. W przypadku zabrudzenia ubrania paliwem natychmiast zmienić ubranie! Uważać, aby paliwo nie przedostało się do ziemi (ochrona środowiska!). Paliwo należy przechowywać i transportować wyłącznie w przeznaczonych do tego celu i prawidłowo oznakowanych kanistrach. W przypadku uszkodzenia zbiornika paliwa, korka paliwa lub przewodu paliwowego, uszkodzony element natychmiast wymienić. Przed każdym użyciem kosiarki należy dokładnie skontrolować stan układu paliwowego

7 Uzupełnianie paliwa Stosować wyłącznie te rodzaje paliwa zalecone w instrukcji obsługi silnika benzynę bezołowiową o liczbie oktanowej min 91. Uzupełniać paliwo tylko przy wystudzonym silniku Dokładnie oczyścić otoczenie wlewu paliwa, odkręcić korek zbiornika i uzupełnić paliwo aż po dolną krawędź króćca wlewowego. Ponownie mocno dokręcić zakrętkę zbiornika paliwa. UWAGA! Paliwo może zawierać substancje o właściwościach rozpuszczalników. Chronić oczy i skórę przed kontaktem z produktami ropopochodnymi. Do nalewania paliwa zakładać rękawice ochronne. Unikać wdychania oparów paliwa. Paliwo przechowywać w miejscu niedostępnym dla dzieci. POSŁUGIWANIE SIĘ KOSIARKĄ Silnik spalinowy nie powinien pracować w zamkniętych pomieszczeniach, w których mogą gromadzić się niebezpieczne gazy spalinowe. Niebezpieczeństwo zatrucia. Silnik, a szczególnie tłumik rozgrzewa się do bardzo wysokiej temperatury: nie dotykać! Prosimy zawsze zwracać uwagę na stabilną pozycję przy pracy na zboczach. Maszynę należy prowadzić z prędkością marszu człowieka. Kosić należy w poprzek zbocza, nigdy w górę lub w dół zbocza. Zachować szczególną ostrożność przy zmianie kierunku jazdy na zboczu. Zachować szczególną ostrożność przy zakrętach oraz przy przyciąganiu kosiarki do siebie. Przy cofaniu się z kosiarką istnieje niebezpieczeństwo potknięcia. Unikać prowadzenia kosiarki tyłem. Unikać nienaturalnych pozycji ciała. Prosimy zawsze dbać o stabilną pozycję oraz zachowanie równowagi ciała w każdej sytuacji. Nigdy przy uruchomionym silniku nie zbliżać rąk, nóg w pobliże układu tnącego Prosimy zawsze zachowywać bezpieczny odstęp wyznaczany przez długość uchwytu kierującego. URUCHAMIANIE KOSIARKI Przed uruchomieniem ustawić kosiarkę na płaskim, równym podłożu. Przy uruchamianiu kosiarki zwrócić uwagę, aby stopy znajdowały się w bezpiecznej odległości od narzędzia tnącego. Nigdy nie zbliżać dłoni ani stóp do ruchomych części maszyny. Uważać, aby dłonie i stopy nie dostały się pod obudowę kosiarki. Bezwzględnie wyłączyć silnik i zdjąć końcówkę przewodu świecy zapłonowej przed kontrolą, czyszczeniem lub rozpoczęciem jakichkolwiek prac przy kosiarce, Silnik należy wyłączyć przed pozostawieniem bez dozoru, przed przystąpieniem do uzupełnienia paliwa, jeżeli kosiarka ma zostać podniesiona do transportu przy przewożeniu kosiarki w miejsce koszenia i z powrotem. Nigdy nie podnosić ani nie przenosić kosiarki z pracującym silnikiem. Nigdy nie używać kosiarki z uszkodzonym lub niekompletnym wyposażeniem ochronnym. Nie wolno zmieniać fabrycznych ustawienia silnika. 7

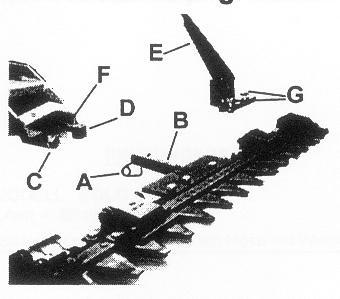

8 Przy zablokowaniu układu tnącego kosiarki, np. wskutek najechania na przeszkodę, należy oddać kosiarkę do autoryzowanego serwisu W przypadku wystąpienia niezwykle silnych wibracji należy bezwzględnie wyłączyć silnik i skontrolować kosiarkę KONSERWACJA, PRZECHOWYWANIE I TRANSPORT Prosimy zwracać uwagę, aby wszystkie połączenia śrubowe były właściwie dokręcone Nigdy nie przechowywać kosiarki z napełnionym zbiornikiem paliwa ani w miejscu, w którym opary benzyny mogłyby zetknąć się z otwartym ogniem lub iskrą W przypadku konieczności opróżnienia zbiornika paliwa czynność tę należy wykonać na wolnym powietrzu. Wypływające paliwo zebrać do odpowiednich pojemników. Pozostawić pracujący silnik do momentu, aż zalegające w gaźniku resztki benzyny ulegną całkowitemu spaleniu. Przed odstawieniem maszyny do zamkniętego pomieszczenia wystudzić silnik. Dla uniknięcia niebezpieczeństwa pożaru należy chronić silnik, tłumik, przed zanieczyszczeniem trawą, liśćmi oraz wyciekającym smarem (olejem). Ze względów bezpieczeństwa wymieniać zużyte lub uszkodzone części na nowe. Do prac w pobliżu listwy tnącej zawsze nakładać rękawice ochronne. Czyszczenie kosiarki oraz wszelkie prace konserwacyjne wolno wykonywać wyłącznie przy wyłączonym silniku i odłączonym przewodzie od świecy zapłonowej Ze względów na warunki gwarancji oraz z uwagi na bezpieczeństwo pracy do naprawy stosować 8 wyłącznie oryginalne części zamienne SOLO. Wszelkie czynności obsługowe nie opisane w niniejszej instrukcji obsługi mogą dokonywać wyłącznie autoryzowane serwisy PRZYGOTOWANIE KOSIARKI DO PRACY MONTAŻ KOSIARKI Ze względów transportowych kosiarka w opakowaniu znajduje się w stanie częściowo zdemontowanym. UWAGA!Urządzenie w opakowaniu dostarczane jest bez oleju i paliwa! Model Solo 531 MONTAŻ UCHWYTU KIERUJĄCEGO Za pomocą dwóch śrub i pokręteł zamocować uchwyt kierujący. Zwrócić szczególną uwagę na prawidłowe poprowadzenie linek sterujących. MONTAŻ LISTWY TNĄCEJ Ściągnąć zawleczkę (rys. 1 A) z trzpienia (B). Włożyć trzpień w otwór obudowy (C) i nałożyć zawleczkę na trzpień. Plastikową tuleję prowadzącą - cylinder (D) włożyć w głowicę separatora trawy (E) i wszystko razem nałożyć na sworzeń ramienia dźwigni (F). Przymocować głowicę separatora trawy do listwy za pomocą śrub (G). Rys. 1 Montaż listwy tnącej model Solo 531 Przed transportem kosiarki listwowej opróżnić zbiornik paliwa a nałożyć na listwę tnącą osłonę transportową wykonaną z tworzywa sztucznego.

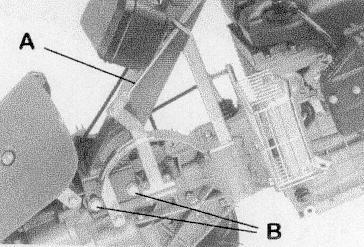

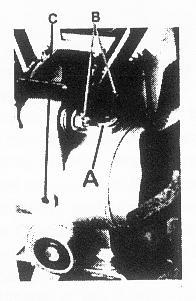

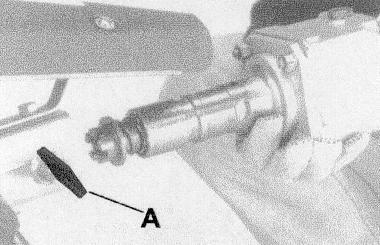

9 MONTAŻ KOSIARKI MODEL SOLO 532 MONTAŻ UCHWYTU KIERUJĄCEGO Po wyjęciu elementów z opakowania zamontować uchwyt sterujący za pomocą śruby z pokrętłem (po ustawieniu na właściwą dla użytkownika wysokość) - Sprawdzić czy wszystkie elementy sterujące, szczególnie dźwignie B,C i D na rys.5 funkcjonują prawidłowo - Nie wolno uruchamiać silnika w pomieszczeniach zamkniętych. Rys. 2 Mocowanie ramy uchwytu Rama uchwytu (rys.2 A) jest mocowana do elementu antywibracyjnego poprzez śruby (B) MONTAŻ LISTWY TNĄCEJ Połączyć listwę tnącą do korpusu poprzez sprzęgło szybkozłączne (rys.3 A) Rys. 3 Sprzęgło szybkozłączne URUCHAMIANIE I ZATRZYMYWANIE KOSIARKI Przed każdym uruchomieniem silnika kosiarki należy sprawdzić: - sprawdzić poziom oleju silnikowego. W razie konieczności należy uzupełnić poziom oleju. - Sprawdzić poziom oleju w przekładni (rys. 4 A) Rys. 4 Kontrola poziomu oleju przekładniowego model Solo 531 Rys. 5 Elementy sterowania kosiarką Solo 531 URUCHAMIANIE MODEL SOLO Dźwignię gazu (rys. 3 A) ustawić w pozycji START - Pociągnąć delikatnie za uchwyt rozrusznika aż do wyczucia oporu. Następnie mocno i pewnie pociągnąć uchwyt. Po uruchomieniu odprowadzić ręką uchwyt rozrusznika. - Nie wolno pozwolić, aby linka samoczynnie nawijała się na rozrusznik - możliwość uszkodzenia Dokładna procedura uruchamiania silnika znajduje się w dołączonej instrukcji obsługi silnika. - Po uruchomieniu silnika dźwignię gazu (A) należy ustawić w środkowej pozycji. - Aby włączyć napęd listwy tnącej należy nacisnąć dźwignię włączania napędu listwy (rys. 3 C) - Aby włączyć napęd kół należy przyciągnąć dźwignię sprzęgła (rys. 3 D) do uchwytu a następnie nacisnąć dźwignię bezpieczeństwa napędu kół (B) w dół. Przy powolnym zwalnianiu dźwigni sprzęgła (D) kosiarka ruszy do przodu. - Aby swobodnie przesuwać kosiarkę w przód i w tył należy bez naciskania dźwigni bezpieczeństwa napędu kół (B) docisnąć dźwignię sprzęgła (D) 9

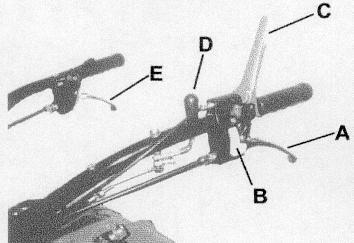

10 WYŁĄCZENIE SILNIKA Aby wyłączyć silnik kosiarki, po wyłączeniu napędu kół oraz napędu listwy tnącej, należy przestawić dźwignię gazu (A) w pozycję Stop. URUCHAMIANIE MODEL SOLO Sprawdzić poziom oleju w silniku oraz skrzyni biegów - Przy uruchamianiu zimnego silnika ustawić dźwignię gazu (rys.6 F) w pozycji START Rys. 6 Panel sterowania silnikiem - Przy uruchamianiu ciepłego silnika ustawić dźwignię (F) w pozycji środkowej - Aby włączyć napęd kół należy chwycić ręką zablokowaną dźwignię sprzęgła (A) i dźwignię bezpieczeństwa (C), wybrać odpowiedni bieg za pomocą dźwigni umieszczonej po prawej stronie, kierunek poruszania się PRZÓD lun TYŁ dźwignią umieszczoną poniżej uchwytu sterującego, pod silnikiem, zwolnić blokadę (B). Przy powolnym zwalnianiu dźwigni sprzęgła (A) kosiarka ruszy do przodu. - Napęd kół włączać tylko przy średnich lub niskich obrotach silnika! - Aby swobodnie przesuwać kosiarkę w przód i w tył należy przyciągnąć (E) do uchwytu sterującego. Dźwignia (E) odłącza napęd kół Przed każdym uruchomieniem silnika upewnić się, czy dźwignia bezpieczeństwa silnika (C) i dźwignia sprzęgła (A) są zablokowane blokadą (B) Przy uruchamianiu silnika napęd listwy tnącej (D) musi być wyłączony Rys. 7 Elementy sterujące pracą Solo Przyciągnąć do uchwytu dźwignię sprzęgła (rys.7 A) oraz dźwignię bezpieczeństwa silnika (C) i zablokować w tej pozycji poprzez blokadę (B) - Pociągnąć delikatnie za uchwyt rozrusznika aż do wyczucia oporu. Następnie mocno i pewnie pociągnąć uchwyt. Po uruchomieniu odprowadzić ręką uchwyt rozrusznika - UWAGA! Nie wolno pozwolić, aby linka samoczynnie nawijała się na rozrusznik - możliwość uszkodzenia - Po uruchomieniu silnika przestawić dźwignię gazu (F) w pozycję środkową wolne obroty silnika - Aby włączyć napęd listwy tnącej należy wcisnąć dźwignię włączania napędu listwy (rys. 7 D). Napęd listwy tnącej włączać tylko przy jałowych obrotach silnika! 10 WYŁĄCZENIE SILNIKA - Aby wyłączyć silnik kosiarki, po wyłączeniu napędu kół oraz napędu listwy tnącej, należy przestawić dźwignię gazu (F) w pozycję Stop. Głównym zadaniem dźwigni bezpieczeństwa (C) jest wyłączenie silnika przy puszczeniu uchwytu sterującego. Należy pamiętać, że silnik można uruchomić tylko gdy dźwignia jest przyciągnięta do uchwytu sterującego W przypadku zagrożenia bezpieczeństwa należy natychmiast zatrzymać urządzenie poprzez zwolnienie dźwigni bezpieczeństwa (C) Nie wolno w żaden sposób wiązać, ani w inny sposób mocować na stałe dźwigni bezpieczeństwa (C) do uchwytu sterującego

11 Koszenie i regulacja Przed przystąpieniem do koszenia należy nasmarować listwę tnąca olejem. Następnie przystąpić do uruchamiania silnika. - Włączanie napędu listwy tnącej powinno się odbywać tylko przy niskich obrotach silnika. - Przed rozpoczęciem koszenia, po włączeniu napędy listwy tnącej oraz napędu kół dźwignie gazu ustawić w pozycji ¾ lub MAX w celu uzyskania wymaganej mocy. - Podczas koszenia wzdłuż ścian lub krawężników zwrócić szczególna uwagę na zachowanie bezpiecznej odległości tak, aby nóż tnący nie uległ uszkodzeniu na skutek uderzenia. - Jeśli pasy transmisyjne ślizgają się należy wyregulować linki sterujące sprzęgieł w autoryzowanym serwisie Po regulacji powinien istnieć luz ok. 5 mm przed punktem włączenia sprzęgieł. - Przed pracą należy właściwie, co do wysokości względem operatora i ustawienia względem osi kosiarki, ustawić uchwyt kierujący. Do tego celu służy śruba i wielostopniowe mocowanie uchwytu sterującego - Wyłączanie napędu listwy tnącej oraz napędu kół należy dokonywać po wcześniejszym zmniejszeniu obrotów silnika do obrotów biegu jałowego. - szczegóły dotyczące regulacji silnika są zamieszczone w dołączonej w instrukcji obsługi. - Regulację wysokości koszenia dokonuje się poprzez właściwe ustawienie sań, ślizgów listwy tnącej, zgodnie ze schematem dołączonym do listwy tnącej Nigdy nie pozostawiać kosiarki z uruchomionym silnikiem bez właściwego dozoru Hałas jest szkodliwy. Dla uniknięcia uszkodzeń narządu słuchu wskutek ciągłej pracy z kosiarką wskazane jest stosowanie odpowiednio dobranych słuchawek dźwiękoizolacyjnych. KONSERWACJA I PIELĘGNACJA KOSIARKI Przed przystąpieniem do prac pielęgnacyjno-konserwacyjnych należy zawsze zdjąć końcówkę przewodu ze świecy zapłonowej. Prace wykraczające poza zakres opisanych czynności obsługowych należy zlecać autoryzowanym punktom obsługi. CZYSZCZENIE KOSIARKI Po każdym użyciu należy kosiarkę dokładnie oczyścić; w szczególności listwę tnącą. Kosiarki z silnikiem 4-suwowym wolno kłaść na wskazanym na obudowie boku tylko na krótki okres czasu. Należy przy tym przestrzegać zaleceń zawartych w instrukcji obsługi silnika. SILNIK Czynności obsługowe silnika są opisane w dołączonej instrukcji obsługi silnika. Oby odkręcić śrubę spustową oleju należy wpierw zdemontować osłonę tylną kosiarki (model Solo 531) PRZEKŁADNIA - Należy regularnie kontrolować poziom oleju w skrzyni przekładni Rys. 8 Umiejscowienie śruby kontrolnej (B), spustowej (C) i wlewowej (A) w modelu Solo

12 - Olej powinien być wymieniany co 200 godzin. Opróżnianie skrzyni przekładni z oleju odbywa się po odkręceniu korka spustowego (C) - Po całkowitym opróżnieniu skrzyni przekładni korek spustowy należy mocno dokręcić, następnie wlać zalecany przez producenta olej przekładniowy. Listwa tnąca Jeśli trawa nie jest koszona w sposób zadowalający należy naostrzyć lub wymienić nóż listwy tnącej. Czynność tą należy zlecić autoryzowanemu serwisowi Raz do roku należy skontrolować i ewentualnie uzupełnić właściwym olejem poziom oleju w przekładni listwy tnącej (tylko model Solo 532 Rys. 9 Umiejscowienie śruby kontrolnej poziomu oleju z przekładni listwy tnącej (model Solo 532) Wszystkie pozostałe naprawy, zwłaszcza w okresie gwarancyjnym należy wykonywać w autoryzowanym serwisie. TRANSPORT KOSIARKI W celu ułatwienia transportu kosiarki należy zdemontować uchwyt sterujący. Zaleca się również demontaż listwy tnącej, który można łatwo wykonać wyciągając trzpień łączący listwę ze wspornikiem. Demontaż listwy należy wykonać w rękawicach ochronnych i po założeniu ochrony na nóż tnący. Demontaż i kasacja Jeżeli kosiarka została zniszczona lub wyeksploatowana i podlega kasacji, należy pamiętać o tym, by ze względu na ochronę środowiska wszystkie podzespoły zostały oddane do odpowiedniego miejsca ich utylizacji lub, gdy jest to możliwe, do ponownego przetworzenia. OPIS RYZYKA SZCZĄTKOWEGO Ryzyko szczątkowe wynika z błędnego zachowania się osoby obsługującej kosiarkę. Największe niebezpieczeństwo istnieje przy wykonywaniu następujących zabronionych czynności: - wkładanie rąk i stóp w pobliże noża kosiarki, gdy silnik jest włączony OCENA RYZYKA SZCZĄTKOWEGO Przy przestrzeganiu takich zaleceń jak: - uważne czytanie instrukcji obsługi; - uważne zapoznanie się z i przestrzeganie oznaczeń ostrzegawczych na obudowie kosiarki; - zakaz wkładania rąk i stóp w pobliże noża kosiarki przy włączonym silniku; - dokonywanie wszelkich napraw i czyszczeń po uprzednim wyłączeniu silnika kosiarki; - zabezpieczenie kosiarki przed dostępem dzieci może być wyeliminowane zagrożenie szczątkowe przy użytkowaniu kosiarki bez zagrożenia dla zdrowia ludzi. UWAGA! Istnieje ryzyko szczątkowe w przypadku niedostosowania się do wyszczególnionych zakazów Należy regularnie kontrolować stan dokręcenia wszystkich połączeń śrubowych, zwłaszcza tych mocujących listwę tnąca do wspornika. 12

13 USUWANIE PODSTAWOWYCH USTEREK I NIEDOMAGAŃ rodzaj zakłócenia możliwa przyczyna sposób usunięcia Niespokojna praca, silne wibracje kosiarki silnik nie uruchamia się silnik pracuje nierównomiernie niewłaściwy efekt koszenia poluzowane śruby silnika, przy zamocowaniu silnika lub przy obudowie kosiarki poluzowanie mocowanie listwy tnącej uszkodzona listwa tnąca niewłaściwa procedura uruchamiania silnika niewłaściwie ustawione cięgno gazu, dźwigni bezpieczeństwa uszkodzona świeca zapłonowa lub niewłaściwie zamontowany przewód na świecę zapłonową pusty zbiornik paliwa zanieczyszczony filtr powietrza uszkodzone cięgno gazu zanieczyszczone świeca zapłonowa uszkodzenie silnika zbyt szybkie tempo koszenia niewłaściwie ustawiona wysokość koszenia tępa listwa tnąca dociągnąć śruby z właściwym momentem dokręcenia sprawdzić mocowanie listwy tnącej naprawić listwę tnącą powtórzyć czynność uruchamiania przestrzegając opisanej procedury sprawdzić prawidłowość ustawienia cięgien wymienić świecę zapłonową i skontrolować właściwe zamocowanie przewodu na świecy uzupełnić paliwo wyczyścić lub wymienić filtr powietrza prawidłowo poprowadzić lub wymienić cięgło gazu wyczyścić świecę zapłonową zlecić naprawę do autoryzowanego serwisu dostosować tempo poruszania się do warunków właściwie ustawić wysokość koszenia zlecić ostrzenie lub wymianę listwy tnącej do autoryzowanego serwisu 13

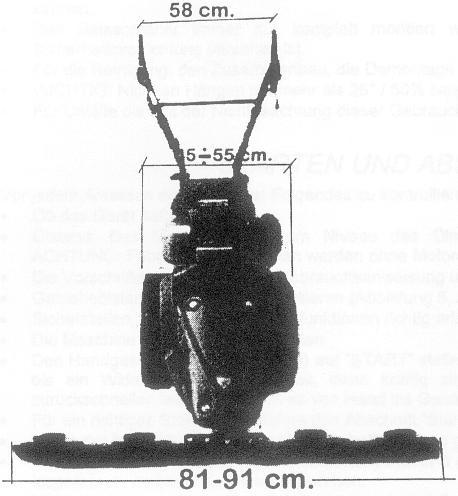

14 Dane techniczne model Solo 531 Solo 532/532P silnik 4-suwowy, benzynowy, jednocylindrowy górnozaworowy Typ i moc (KM / kw) Honda GCV 135 4,5 / 3,4 Honda GX 160 5,5 / 4,0 Obroty nominalne 3600 obr / min paliwo Benzyna bezołowiowa o liczbie oktanowej min 91 Rozrusznik Ręczny, rewersyjny Olej silnikowy 0,6 l olej typu SAE 30, minimum SG Olej przekładniowy 0,5 l SAE 80W90 Przekładnia Jeden bieg w przód Dwa biegi w przód,1 bieg wstecz Szerokość koszenia 91 cm 117 cm 82 82,9 Poziom hałasu na stanowisku operatora LAeq db(a) Model Solo 530 Silnik 4-suwowy, benzynowy, Briggs & Stratton Sprint 375 Moc 2,6 kw / 3,5 KM przy 3000 obr/min Rozrusznik ręczny, rewersyjny Olej silnikowy 0,6 l typ SAE 30, minimum SG Olej przekładniowy Shell Tellus T22 Szerokość koszenia 71 cm Przekładnia jeden bieg w przód Waga 48 kg Wymiary model solo

15 WARUNKI GWARANCJI PRODUCENT GWARANTUJE WYSOKĄ JAKOŚĆ URZĄDZENIA I ZOBOWIĄZUJE SIĘ DO USUNIĘCIA EWENTUALNYCH USZKODZEŃ SPOWODOWANYCH WADAMI MATERIAŁOWYMI LUB NIEWŁAŚCIWYM MONTAŻEM URZĄDZENIA Prosimy o zrozumienie, że niektóre, niżej wymienione przypadki, wykluczają uznanie ewentualnych usterek jako podlegających naprawie w ramach gwarancji Wykorzystanie urządzenia niezgodnie z jego przeznaczeniem Niestosowanie się do zaleceń instrukcji obsługi Niewłaściwa konserwacja i przechowywanie sprzętu Samowolne dokonywanie napraw oraz przeróbek urządzenia Uszkodzenia powstałe na skutek długotrwałego przeciążenia urządzenia Stosowanie nie oryginalnych części zamiennych oraz akcesoriów Wykorzystywanie urządzenia do działalności związanej z wypożyczaniem sprzętu Szczegółowe warunki gwarancji znajdują się na wewnętrznych stronach karty gwarancyjnej, która to karta jest zawsze dołączana do urządzenia razem z niniejszą instrukcją obsługi W związku z ciągłym udoskonalaniem sowich produktów Firma Solo zastrzega możliwość zmian w wyglądzie i umiejscowieniu elementów sterujących. W związku z tym urządzenie mogą się nieznacznie różnić od przedstawionych na rysunkach zamieszczonych w niniejszej instrukcji obsługi 15
