1 INSTRUKCJA OBSŁUGI WERTYKULATORA ELEKTRYCZNYGO solo 516 NINIEJSZĄ INSTRUKCJĘ NALEŻY BEZWZGLĘDNIE PRZECZYTAĆ PRZED ROZPOCZĘCIEM UŻYTKOWANIA I PRZESTRZEGAĆ ZASAD BEZPIECZEŃSTWA. NR PUBL.: W DRUK: 03/2012 Rok budowy

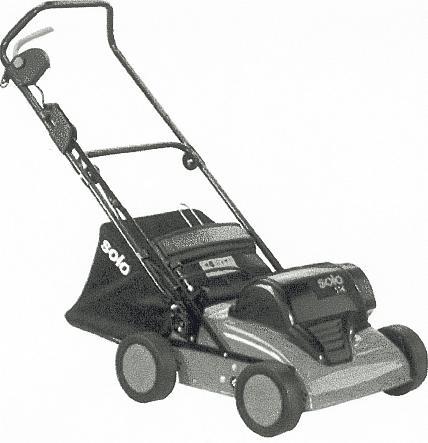

2 Elementy budowy przecinacza darni - wertykulatora Solo Gniazdko zasilania 2. Dźwignia włącznika i blokada bezpieczeństwa 3. Zaczep zabezpieczający przewód przedłużający 4. Uchwyt kierujący 5. Pokrętła zacisków uchwytu kierującego 6. Pokrętło centralnego regulatora głębokości 7. Osłona wyrzutnika trawy 8. Zbiornik na ścięta trawę (opcja) 9. Przewód zasilania

3 SPIS TREŚCI WPROWADZENIE 5 PRZEZNACZENIE PRZECINACZA DARNI WERTYKULATORA SOLO ZASADY BEZPIECZEŃSTWA 6 OGÓLNE PRZEPISY BEZPIECZEŃSTWA DLA RĘCZNIE STEROWANEGO PRZECINACZA DARNI WERTYKULATORA SOLO 6 PRZED ROZPOCZĘCIEM PRACY 6 POSŁUGIWANIE SIĘ URZADZENIEM 6 URUCHAMIANIE PRZECINACZA DARNI - WERTYKULATORA 7 KONSERWACJA I PRZECHOWYWANIE 7 SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA UŻYTKOWANIA URZĄDZEŃ ZASILANYCH ENERGIĄ ELEKTRYCZNĄ 8 PRZYGOTOWANIE DO PRACY 10 MONTAŻ PRZECINACZA DARNI - WERTYKULATORA 10 SKŁADANIE UCHWYTU 10 URUCHAMIANE I ZATRZYMYWANIE 10 SYSTEM PODNOSZENIA NOŻY I REGULACJI GŁĘBOKOŚCI ROBOCZEJ 10 PRACA PRZECINACZEM DARNI - WERTYKULATOREM 11 MONTAŻ KOSZA NA TRAWĘ (WYPOSAŻENIE DODATKOWE) 11 KONSERWACJA I OBSŁUGA PRZECINACZA DARNI - WERTYKULATORA 12 CZYSZCZENIE 12 PRZECHOWYWANIE URZĄDZENIA 12 DEMONTAŻ I KASACJA 13 OPIS RYZYKA SZCZĄTKOWEGO 13 OCENA RYZYKA SZCZĄTKOWEGO 13 NIEDOMAGANIA KOSIARKI I SPOSOBY ICH USUWANIA 13 DANE TECHNICZNE 14 WARUNKI GWARANCJI 15 3

4 UWAGA NA OBUDOWIE PRZECINACZA DARNI - WERTYKULATORA LUB W TEKŚCIE INSTRUKCJI ZNAJDUJĄ SIĘ SYMBOLE, KTÓRYCH ZNACZENIE JEST NASTĘPUJĄCE: OSTRZEŻENIE PRZED URUCHOMIENIEM PRZECZYTAĆ INSTRUKCJĘ OBSŁUGI ZAKAZ PRZEBYWANIA OSÓB TRZECICH W STREFIE ZAGROŻENIA ZAKAZ WKŁADANIA RĄK I NÓG POD OBUDOWĘ URZĄDZENIA WIRUJĄCE NOŻE NOŻE OBRACAJĄ SIĘ CHWILĘ PO WYŁĄCZENIU URZĄDZENIA PRZED PRACAMI PRZY NARZĘDZIU TNĄCYM NALEŻY ODŁĄCZYĆ DOPŁYW PRĄDU PRZEWÓD PRZYŁĄCZENIOWY TRZYMAĆ Z DALA OD NARZĘDZI TNĄCYCH W przypadku zniszczenia lub zgubienia naklejki z symbolami należy bezwzględnie zaopatrzyć się w nową. Naklejkę można zamówić w firmie EXTECH za pośrednictwem dealera, u którego zakupili Państwo urządzenie. Deklaracja Zgodności Deklaracja zgodności CE jest umieszczona w opakowaniu na oddzielnym formularzu 4

5 G ratulujemy Państwu zakupu przecinacza darni - wertykulatora elektrycznego SOLO 516 i życzymy satysfakcji podczas pracy. WPROWADZENIE Przed pierwszym uruchomie-niem urządzenia prosimy uważnie przeczytać instrukcję obsługi oraz zapoznać się ze wszystkimi elementami obsłu-gi jak i z zasadami właściwe-go użytkowania przecinacza darni - wertykulatora SOLO. Instrukcja obsługi powinna być traktowana jak część urządzenia. Należy ją zawsze dołączać do urządzenia nawet jeśli zostanie odsprzedane osobie trzeciej. Prosimy ściśle przestrzegać wszystkich wskazówek, przepisów i objaśnień. Przestrzeganie niniejszej instrukcji jest podstawowym warunkiem prawidłowego użytkowania tego urządzenia. Prosimy nie używać przecinacza darni - wertykulatora, jeżeli w bezpośrednim sąsiedztwie znajdują się inne osoby (szczególnie dzieci) lub zwierzęta. Użytkownik ponosi odpowiedzialność za wszelkie szkody wyrządzone przez urządzenie osobom trzecim, jeżeli osoby te doznały bezpośrednich obrażeń lub jeżeli uszkodzeniu uległa ich własność. W razie jakichkolwiek wątpliwości i pytań prosimy zwrócić się do autoryzowanego dealera firmy SOLO. Uzyskacie tam Państwo wyczerpującą odpowiedź na każdy temat dotyczący sprzętu SOLO. PRZEZNACZENIE PRZECINACZA DARNI - WERTYKULATORA SOLO 516 Przecinacz darni - wertykulator przeznaczony jest wyłącznie do prywatnego użytkowania na przydomowych trawnikach i w ogródkach działkowych. Stosowanie jej w grodach publicznych, parkach, obiektach sportowych, przy drogach oraz w rolnictwie i leśnictwie jest niedoz-wolone. Przecinacz darni - wertykulator stosuje się w sezonie wegetacyjnym od końca kwietnia do września. Zadaniem urządzenia jest przewietrzenie (aeracja) podłoża trawników w celu udostępnienia tlenu i nawozów w strefie korzeniowej traw poprzez nacinanie zbitej ściółki. Z uwagi na fizyczne zagrożenie osoby obsługującej przecinaczy darni - wertykulatorów SOLO nie wolno stosować: do cięcia i rozdrabniania pnączy lub trawników nasadzanych na dachach lub w skrzynkach balkonowych do sprzątania i odkurzania ścieżek jako sieczkarki do rozdrabniania odpadów drzewnych i resztek żywopłotu. przecinaczy darni - wertykulatorów SOLO nie wolno stosować do wygładzania nierówności gruntu, takich jak np. kretowiska. Ze względów bezpieczeństwa przecinaczy darni - wertykulatorów SOLO nie wolno stosować jako: zespołów napędowych do innych narzędzi pracy, jako przyczep, 5

6 ZASADY BEZPIECZEŃSTWA OGÓLNE PRZEPISY BEZPIE- CZEŃSTWA DLA RĘCZNIE STEROWANEGO WERTYKU- LATORA SOLO Prosimy nie zezwalać na pracę z urządzeniem dzieciom lub innym osobom, które nie są zaznajomione z zasadą działania maszyny. Nie jest dozwolone obsługiwanie wertyku-latora przez młodzież poniżej 16 roku życia. Prosimy przestrzegać lokalnych przepisów; mogą one określać minimalny wiek osoby obsługującej. Urządzenie wolno przekazywać lub wypożyczać tylko tym osobom, które są obeznane z danym modelem oraz z zasadami jego użytkowania; do urządzenia zawsze dołączać instrukcję obsługi. Prosimy dokładnie wytłumaczyć każdemu, kto ma obsługiwać urządzenie, na czym polegają zagrożenia związane z obsługą maszyny oraz w jaki sposób unikać wypadków. Pracować przecinaczem darni - wertykulatorem należy tylko przy świetle dziennym lub przy odpowiednim sztucznym oświetleniu. Urządzenie należy odpowiednio zabezpieczyć Nie używane maszyny powinny być przechowywane w suchym, zamknię-tym pomieszczeniu, w miejscu niedostępnym dla dzieci. PRZED ROZPOCZĘCIEM PRACY Przed rozpoczęciem oraz w trakcie pracy prosimy dokładnie sprawdzać teren pracy urządzenia; przed przystąpieniem do napowietrzania trawnika należy usunąć z niego wszelkie ciała obce jak kamienie, kawałki drewna, kości itp. 6 Twarde przedmioty mogą być wyrzucane spod przecinacza darni - wertykulatora z dużą prędkością i powodować zranienia operatora lub innych osób. Pracować należy wyłącznie w długich spodniach oraz pełnym obuwiu. Nigdy nie boso lub w otwartych sandałach. Prosimy zamontować na urządzeniu będącą na wyposażeniu klapę przeciwwyrzutową wzgl. worek zbierający (opcja). Zwrócić uwagę na mocne i stabilne zamocowanie. Nie jest dozwolone użytkowanie maszyny bez urządzeń ochronnych lub gdy urządzenia te są uszko-dzone. Prosimy skontrolować narzędzie pracy pod kątem: stabilnego zamocowania elementów obsługi, uszkodzeń lub wysokiego zużycia. Przy wymianie części przestrzegać wskazówek montażowych oraz podanych wartości momentów dociągających. Często kontrolować aktualny stopień zużycia zbiornika na ścięta trawę. POSŁUGIWANIE SIĘ URZĄDZENIEM Prosimy zawsze zwracać uwagę na stabilną pozycję przy pracy na zboczach. Przecinacz darni - wertykulator należy prowadzić z prędkością marszu człowieka. Napowietrzanie należy prowadzić w poprzek zbocza, nigdy w górę lub w dół. Zachować szczególną ostrożność przy zmianie kierunku jazdy na zboczu.

7 Zachować szczególną ostrożność przy zakrętach oraz przy przyciąganiu urządzenia do siebie. Przy cofaniu się z przecinaczem darni - wertykulatorem istnieje niebezpieczeństwo potknięcia. Unikać prowadzenia urządzenia tyłem. Unikać nienormalnych pozycji ciała. Prosimy zawsze dbać o stabilną pozycję oraz zachowanie równowagi ciała w każdej sytuacji. Prosimy zawsze zachowywać bezpieczny odstęp wyznaczany przez długość uchwytu kierującego. URUCHAMIANIE PRZECINACZA DARNI - WERTYKULATORA Przed przystąpieniem do uruchamiania przecinacz darni - wertykulator ustawić na płaskim podłożu. Nie uruchamiać maszyny w wysokiej trawie. Przy uruchamianiu zwrócić uwagę, aby stopy znajdowały się w bezpiecznej odległości od narzędzia tnącego. Nigdy nie zbliżać dłoni ani stóp do wirujących części maszyny. Uważać, aby dłonie i stopy nie dostały się pod obudowę. Bezwzględnie wyłączyć urządzenie i odłączyć przewód zasilający z gniazdka w następujących przypadkach: po uderzeniu układem tnącym o obcy przedmiot w tym wypadku należy sprawdzić, czy urządzenie nie jest uszkodzone i w razie konieczności dokonać naprawy przed kontrolą, czyszczeniem lub rozpoczęciem jakichkolwiek prac przy urządzeniu przed usuwaniem blokad. Silnik należy wyłączyć przed otworzeniem tylnej klapy i zdjęciem worka zbierającego trawę, przed składaniem uchwytu kierującego, przy wyjeżdżaniu poza obręb trawnika, 7 przed pozostawieniem maszyny na krótki czas bez dozoru, przed zmianą głębokości nacinania podłoża, jeżeli przecinacz darni - wertykulator ma zostać podniesiony do transportu lub przewrócony na bok, przy przejeżdżaniu przez powierzchnie inne niż trawa, przy przewożeniu urządzenia w miejsce pracy i z powrotem. Nigdy nie podnosić ani nie przenosić urządzenia z pracującym silnikiem. Nigdy nie używać przecinacza darni - wertykulatora z uszkodzonym lub niekompletnym wyposażeniem ochronnym. Pracować należy wyłącznie z zamkniętą, przylegającą do obudowy klapą przeciw-wyrzutową. Przy zablokowaniu urządzenia, np. wskutek najechania na przeszkodę, należy oddać je w ręce specjalisty, który stwierdzi, czy nie doszło do uszkodzenia lub zdeformowania części maszyny. W przypadku wystąpienia niezwykle silnych wibracji konieczna jest natychmiastowa kontrola maszyny. KONSERWACJA I PRZECHOWYWANIE Prosimy zwracać uwagę, aby wszystkie połączenia śrubowe były mocno dociągnięte. Regularnie kontrolować klapę przeciwwyrzutową pod kątem zużycia lub utraty funkcjonalności. Ze względów bezpieczeństwa wymieniać zużyte lub uszkodzone części na nowe. Do prac w pobliżu noża tnącego zawsze nakładać rękawice ochronne. Czyszczenie przecinacza darni - wertykulatora oraz wszelkie prace konserwacyjne wolno wykonywać wyłącznie przy wyłączonym silniku i odłączonym z gniazdka przewodem zasilającym.

8 Ze względów gwarancyjnych oraz z uwagi na bezpieczeństwo pracy zalecamy, aby przy naprawie stosować wyłącznie oryginalne części zamienne SOLO. SZCZEGÓŁOWE ZASADY BEZPIECZEŃSTWA UŻYTKOWANIA URZĄDZEŃ ZASILANYCH ENERGIĄ ELEKTRYCZNĄ. Urządzenie jest przystosowane do zasilana prądem zmiennym. Nie wolno podłączać urządzenia do innych źródeł prądu. Urządzenia nie należy zasilać z obwodu elektrycznego zabezpieczonego wyłącznikiem różnicowoprądowym o prądzie zadziałania większym niż 30 ma Przewód przyłączeniowy należy podłączać do zwykłego gniazdka sieciowego PODWÓJNA IZOLACJA. Urządzenie posiada podwójną izolację. Oznacza to, że wszystkie zewnętrzne metalowe części są elektrycznie odizolowane od źródła zasilania. Osiągnięto to poprzez zastosowanie dodatkowej warstwy izolującej pomiędzy elektrycznymi i mechanicznymi częściami urządzenia. Podwójna izolacja oznacza większe bezpieczeństwo elektryczne ale wymaga konieczność uziemienia maszyny. Urządzenie należy zasilać przewodem zasilającym typu OW lub OMY 3x1,5 mm 2 o długości do 50m. Przewód przyłączeniowy należy trzymać z dala od noży. Podczas pracy zwracać baczną uwagę na przewód przyłączeniowy. Przewód przyłączeniowy powinien być pewnie zabezpieczony za pomocą zaczepu umieszczonego na uchwycie kierującym. Pozwoli to ograniczyć możliwość zniszczenia przewodu podczas pracy urządzenia. 8 Nie wolno ciągnąć urządzenia trzymając za przewód przyłączeniowy. Nie wolno szarpać przewodu w celu rozłączenia przyłączy. Przewód przyłączeniowy przeprowadzać z dala od źródeł ciepła, plam oleju i ostrych krawędzi. Przed podłączeniem sprawdzić przewód pod kontem ewentualnych uszkodzeń. Przed odłączeniem przewodu przyłączeniowego z gniazdka zasilania, oraz odłączania przewodów przedłużających należy bezwzględnie wyłączyć silnik urządzenia Okresowo należy sprawdzać stan przewodu zasilającego. Nie wolno pracować z uszkodzonym przewodem zasilającym. W przypadku uszkodzenia przewodu należy go wymienić na nowy Połączenia przewodów i wtyczka powinny być zabezpieczone przed deszczem.

9 Rys.1. Montaż i składanie uchwytu kierującego 9

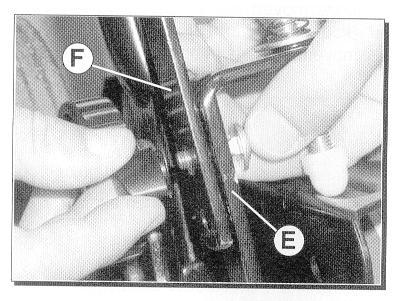

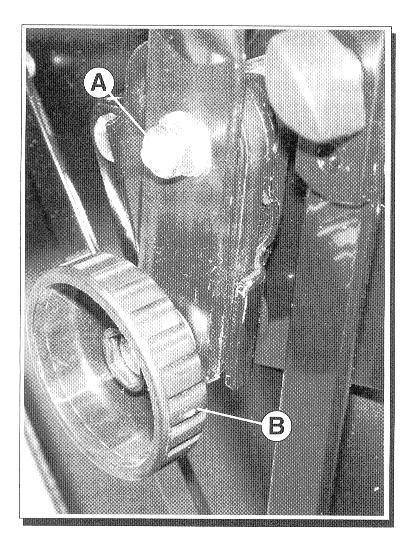

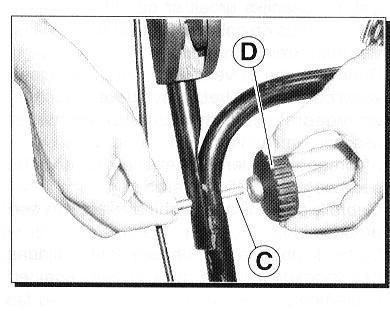

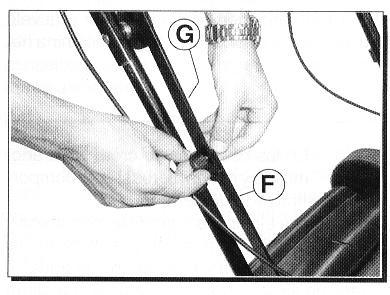

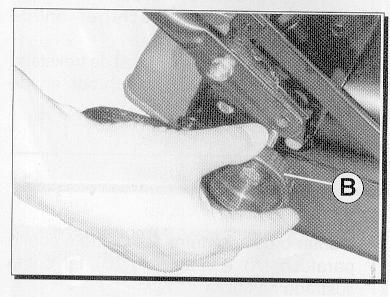

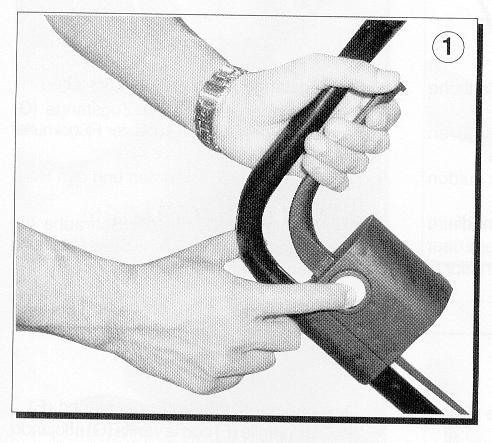

10 PRZYGOTOWANIE DO PRACY MONTAŻ PRZECINACZA DARNI - WERTYKULATORA (RYS 1.) ZATRZYMANIE Uwolnienie dźwigni wyłącznika (D) powoduje automatyczne zatrzymanie silnika. Wystarczy kilka ruchów rąk i Państwa przecinacz darni - wertykulator jest gotowy do pracy. - Zamocować dolną część uchwytu za pomocą śruby (A) i pokrętła (B) - Zamocować górną część uchwytu za pomocą śruby (C) i pokrętła (D) - Połączyć listwę regulatora głębokości (F) z klamrą (E) za pomocą śruby i nakrętki motylkowej - Połączyć górną część listwy regulatora głębokości (G) z dolną częścią (F) za pomocą śruby i nakrętki motylkowej B A D SKŁADANIE UCHWYTU - Odłączyć listwę regulatora głębokości (F) od klamry (E) - Złożyć obie części listwy (F i G) poluzowując nakrętkę motylkową. - Odkręcić pokrętło (B) i złożyć uchwyt w przód. - Poluzować pokrętło (D) i śrubę (C) i złożyć górną część uchwytu na dolna jak na ilustracji. Rys. 2. Uruchamianie i zatrzymywanie przecinacza darni - wertykulatora C URUCHAMIANE I ZATRZYMYWANIE (RYS. 2) Ustawić urządzenie na płaskim fragmencie trawnika. - Podłączyć przewód przyłączeniowy do gniazda (A) - Zabezpieczyć przewód w zaczepie (B) Włącznik wyposażony jest w blokadę bezpieczeństwa. - Nacisnąć przycisk blokady (C) i dźwignię włącznika (D) przesunąć w kierunku "do siebie". W tej pozycji utrzymywanej stale silnik pracuje. SYSTEM PODNOSZENIA NOŻY I REGULACJI GŁĘBOKOŚCI ROBOCZEJ (RYS. 3 I 4) Po uruchomieniu silnika przecinacza darni - wertykulatora należy opuścić noże w celu rozpoczęcia nacinania trawnika - Przesunąć dźwignię X w przód Istnieje możliwość regulacji głębokości nacinana trawnika pokrętłem (poz. 5) Obrót pokrętła w lewo powoduje zwiększenie głębokości nacinania, obrót w prawo zmniejszenie. Jeden obrót pokrętłem reguluje głębokość o 1 mm. 10

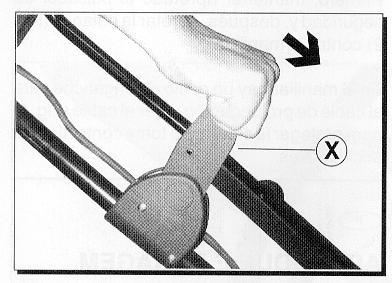

11 Przy pokrętle regulacyjnym znajduję się naklejka informacyjna (rys. 4) objaśniająca sposób regulacji głębokości nacinania. Zalecana głębokość nacinania podłoża trawnika 3 mm. Maksymalna głębokość nacinania podłoża trawnika - 20 mm PRACA PRZECINACZEM DARNI - WERTYKULATOREM Uwaga Podczas pracy należy zwracać szczególną uwagę na zasady bezpieczeństwa opisane na początku instrukcji. Urządzenie służy do nacinania podłoża trawnika w celu zwiększenia dostępu tlenu, wody i nawozów do systemu korzeniowego trawy. Przed przystąpieniem do pracy zaleca się skoszenie trawy do wysokości ok. 40 mm. Pracę najlepiej jest rozpoczynać od miejsca położonego najbliżej źródła zasilania. Przecinacz darni - wertykulator należy prowadzić w spacerowym tempie. Pozwala to na najbardziej efektywne nacinanie podłoża trawnika. Rys. 3. Dźwignia opuszczania / podnoszenia noży Nacinanie trawnika zaleca się wykonać przynajmniej raz w sezonie wegetacyjnym. W celu efektywnego zadziałania nawozów nawożenie stosować bezpośrednio po nacinaniu podłoża trawnika. MONTAŻ KOSZA NA TRAWĘ (WYPOSAŻENIE DODATKOWE) (RYS. 6) Rys. 4. Naklejka informacyjna przy pokrętle regulacji głębokości Podczas długotrwałego użytkowania kosy elektrycznej należy stosować przerwy na ostudzenie silnika Gwarancja udzielona na urządzenie nie obejmuje uszkodzeń kosy elektrycznej powstałych w wyniku przegrzania urządzenia przez długotrwałą pracę Montaż i demontaż zbiornika wolno wykonać po odłączeniu zasilania i całkowitym zatrzymaniu noża tnącego. Poszczególne etapy montażu zbiornika na ściętą trawę oraz mocowanie go do kosiarki przedstawia rysunek 5. Na metalową ramę nałożyć płócienny worek (1). Na konstrukcję ramy założyć plastikowe zaczepy worka (2) rozpoczynając od dłuższych boków zbiornika (5 A i B), następnie na krótsze boki (5 C i D). Założenie 11

12 zaczepów ułatwi Państwu posłużenie się prostym, płaskim narzędziem, np. rączką łyżki. Uwaga: Klapa chroniąca przed wyrzutem trawy służy zapewnieniu Państwu bezpie-czeństwa. W przypadku, gdy urządzenie pracuje bez zbiornika na ściętą trawę, klapa ochronna powinna być cały czas zamknięta. KONSERWACJA I OBSŁUGA PRZECINACZA DARNI - WERTYKULATORA Przed przystąpieniem do konserwacji i napraw należy bezwzględnie odłączyć przewód zasilający Pozostałe, nie wymienione poniżej czynności z zakresu konserwacji i obsługi kosiarki powinny być wykonane w autoryzowanym punkcie serwisowym. CZYSZCZENIE Zaleca się czyszczenie przecinacza darni - wertykulatora po każdorazowym użyciu. Dotyczy to głównie noży tnących i osłony. Łatwiej czyści się je zaraz po zakończeniu pracy. Nagromadzenie zanieczyszczeń na nożu i pod jego osłoną wpływa wyraźnie na efektywność nacinania podłoża trawnika, Nie wolno myć urządzenia przy użyciu węża ogrodowego. Lepiej jest użyć wilgotnej ściereczki, pamiętając o ochronie silnika elektrycznego przed wilgocią. Do czyszczenia urządzenia nie wolno używać żadnych silnych substancji żrących i rozpuszczalników. PRZECHOWYWANIE URZĄDZENIA Rys. 5. Poszczególne etapy montażu zbiornika na trawę Tak jak w przypadku innych narzędzi i urządzeń ogrodowych przecinacz darni - wertykulator należy przechowywać w suchym miejscu. Przed dłuższym przechowywaniem maszyny (np. w okresie zimy) należy bezwzględnie upewnić się, czy jej wnętrze jest wolne od zawilgoceń. 12

13 DEMONTAŻ I KASACJA Jeżeli przecinacz darni - wertykulator został zniszczony lub wyeksplo-atowany i podlega kasacji, należy pamiętać o tym, by ze względu na ochronę środowiska wszystkie podzespoły zostały oddane do odpowiedniego miejsca ich utylizacji lub, gdy jest to możliwe, do ponownego przetworzenia. OPIS RYZYKA SZCZĄTKOWEGO Ryzyko szczątkowe wynika z błędnego zachowania się obsługującego urządzenie. Największe niebezpieczeństwo istnieje przy wykonywaniu następujących zabronionych czynności: - przejeżdżaniu przecinaczem darni - wertykulatorem po przewodzie zasilającym; - wkładanie rąk i stóp pod obudowę noży urządzenia, gdy silnik jest włączony; - praca na mokrej trawie; - czyszczenie urządzenia wodą pod ciśnieniem; - praca bez osłony wyrzutnika trawy OCENA RYZYKA SZCZĄTKOWEGO Przy przestrzeganiu takich zaleceń jak: - uważne czytanie instrukcji obsługi; - uważne zapoznanie się z i przestrzeganie oznaczeń ostrzegawczych na obudowie przecinacza darni - wertykulatora; - zakaz wkładania rąk i stóp pod obudowę noży urządzenia przy włączonym silniku; - dokonywanie wszelkich napraw i czyszczeń po uprzednim wyłączeniu silnika urządzenia i odłączeniu przewodu zasilającego; - czyszczenie przecinacza darni - wertykulatora jedynie za pomocą wilgotnej ściereczki; - zabezpieczenie urządzenia przed dostępem dzieci może być wyeliminowane zagrożenie szczątkowe przy użytkowaniu przecinacza darni - wertykulatora bez zagrożenia dla zdrowia ludzi. UWAGA Istnieje ryzyko szczątkowe w przypadku niedostosowania się do wyszczególnionych zakazań i wskazówek. 13

14 NIEDOMAGANIA PRZECINACZA DARNI - WERTYKULATORA I SPOSOBY ICH USUWANIA OBJAWY MOŻLIWE PRZYCZYNY SPOSÓB USUWANIA Nietypowe dźwięki Luźne śruby mocujące Dokręcić śruby (szmary, grzechotanie) silnik do obudowy Obcy przedmiot blokujący Usunąć noże obcy przedmiot Niespokojny bieg Luźne mocowanie noży Dokręcić śruby silne wibracje urządzenia mocujące noże Uszkodony Wymienić uszkodzone części w autoryzowanym serwisie Silnik nie pracuje Zbyt długi lub uszko- Skontrolować stan dzony przewód zasilający przewodu, Zbyt mała powierzchnia Min. powierzchnia przekroju poprzecznego przekroju porzeczneprzewodu zasilającego go przewodu o dł. do 50 m = 1,5 mm 2 Silnik przestał pracować Przedmioty obce blokujące Wyłączyć silnik, silnik, odłączyć przewód zasilający z gniazdka i usunąć obce przedmioty Koła pracują wolniej Brak smaru lub koła Przeczyścić i - zabrudzone nasmarować piasty kół DANE TECHNICZNE SILNIK Typ: Elektryczny 230V / 50 Hz Moc: 1800 W Ilość obrotów: 2850 obr/min PRZECINACZ DARNI - WERTYKULATOR Szerokość robocza: 36 cm Regulacja głębokości: Centralna w zakresie 0-25 mm Noże tnące: 15 szt. nr kat Objętość zbiornika na trawę: 40 l (wyposażenie dodatkowe) Ciężar 25 kg Przeniesienie napędu: pas klinowy Gwarantowana wartość emisji związanej z miejscem użytkowania L PA (dba)(din 45635): 79 Ważona efektywna wartość przyspieszenia (drgania) a vhm (m/s 2 ) (DIN 45675): 5,0 WYMIARY:długość:xszerokośćx wysokość 123 cm x 59 cm x 107 cm 14
