Uwaga! Drukarkę obsługiwać można tylko po zapoznaniu się z niniejszą instrukcją.

Transkrypt

1 Instrukcja Obsługi

2 Szanowny kliencie! Drukarka 3D VSHAPER to połączenie wyjątkowej łatwości obsługi oraz doskonałej efektywności. Po przeczytaniu instrukcji, obsługa drukarki nie będzie problemem. Drukarka, która opuściła fabrykę została dokładnie sprawdzona przed wysyłką pod względem bezpieczeństwa i funkcjonalności. W fabryce testowana jest każda maszyna. W opakowaniu dołączony jest próbny wydruk wykonany na Państwa drukarce. Uprzejmie prosimy o uważne przeczytanie instrukcji przed uruchomieniem urządzenia. Lektura podręcznika i przestrzeganie zawartych w nim zasad użytkowania uchroni Państwa przed niewłaściwym użytkowaniem. Instrukcję należy przechowywać w bezpiecznym i dostępnym miejscu. Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypadków. Uwaga! Drukarkę obsługiwać można tylko po zapoznaniu się z niniejszą instrukcją. Producent zastrzega sobie możliwość dokonania zmian nie wpływających na działanie urządzenia. Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji, jest zrozumiałe? Odwiedź stronę internetową VSHAPER.COM (zakładka Wsparcie Techniczne) lub zadzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc: Producent: Verashape Tomasz Szymański ul. Wyspiańskiego 27A Rzeszów NIP:

3 Spis Treści Bezpieczeństwo Specyfikacja techniczna Jak to działa? Zawartość pakietu Opis urządzenia Przygotowanie drukarki do pracy Aplikacja filamentu Procedura pobierania materiału Stół roboczy Auto-kalibracja stołu Ręczne regulowanie stołu Interfejs użytkownika Oprogramowanie SOFTSHAPER Instalacja oprogramowania Interfejs oprogramowania Pierwsze uruchomienie Wczytanie modelu Obrót modelem Wybór parametrów wydruku Generowanie scieżki wydruku Analiza ścieżek wydruku Zapis pliku Wgranie programu na drukarkę 3D

4 Bezpieczeństwo Teraz, zanim ruszymy dalej, zapoznaj się z kilkoma ważnymi zasadami bezpieczeństwa. Poznaj symbole bezpieczeństwa: Uwaga: VSHAPER zawiera grzane elementy. Poczekaj ok. 30 min po skończonym wydruku, aż VSHAPER się wychłodzi, zanim dotkniesz wydruku, grzanego stołu (opcja) lub głowicy drukującej. Uwaga: VSHAPER zawiera ruchome elementy, które mogą spowodować uraz ciała. Nigdy nie wkładaj rąk, innych części ciała oraz przedmiotów do komory drukującej podczas pracy urządzenia. Uwaga: Ryzyko porażenia prądem. Nie zdejmuj osłon drukarki. Wszelkie naprawy, czy serwis produktu we własnym zakresie nie jest dozwolony. W razie potrzeby skontaktuj się z producentem. Ze względu na fakt, że elementy drukarki VSHAPER nagrzewają się, zalecane jest korzystanie z drukarki w rękawiczkach ochronnych. Zasady korzystania z drukarki VSHAPER: Uwaga: Nigdy nie zostawiaj Drukarki VSHAPER podczas pracy bez nadzoru Korzystaj tylko z certyfikowanych filamentów FILSHAPER Nie kładź żadnych rzeczy na drukarce Podczas wydruku nigdy nie dotykaj drukowanego elementu. Może to skutkować poparzeniem lub deformacją wydruku W razie zagrożenia odepnij drukarkę VSHAPER z gniazdka Podczas wydruku tworzywo jest uplastyczniane (podczas procesu może być wyczuwalny zapach przetwarzanego tworzywa - upewnij się, że pomieszczenie, w którym pracuje drukarka jest dobrze wentylowane) 4

5 Specyfikacja techniczna Parametry drukowania Technologia wydruku Przestrzeń robocza Rozdzielczość warstw Dokładność położenia warstwy Dokładność pozycjonowania Ekstruder Temperatura druku Średnica dyszy drukującej Automatyczne czyszczenie dyszy Komora robocza Fused Filament Fabrication 215 x 215 x 200 mm 0.05 mm mm 30 μm XY 11 μm / Z 2 μm Jednogłowicowy VPREC-GO Do 250 o C 0.4 mm Tak Zamknięta Platforma robocza Powierzchnia Wymienna platforma robocza Auto-poziomowanie Filament Średnica filamentu Precyzja podawania filamentu Materiał zalecany Parametry mechaniczne i elektryczne Konstrukcja Obudowa Oś Z Oś XY Silniki Głośność podczas wydruku Zasilanie Sterowanie Procesor Panel dotykowy Wyświetlacz Interfejsy Oprogramowanie Pliki Oprogramowanie sterujące System operacyjny Wymiary i waga Wymiary zewnętrzne Waga Tworzywo sztuczne Tak Tak 1.75 mm 1 μm PLA Stalowa, malowana proszkowo Dibond Śruba kulowa Prowadnice liniowe NEMA17 < 45 db V ~ 2A, Hz LPC ARM Cortex -M3 MCU 32 Bit Tak OLED (256/64 px) USB, SD Card, WiFi.obj.stl.amf.dae SOFTSHAPER (intuicyjny interfejs) 4 krokowe tworzenie kodu na maszynę: Wczytaj model Ustaw parametry wydruku Generuj Zapisz Możliwość skalowania wczytanych modeli Windows (7/8/10), Mac OSX (10.8/10.9), Linux (Ubuntu ) 580 x 450 x 450 mm 30 kg 5

6 Jak to działa? Drukarka VSHAPER GO tworzy trójwymiarowe modele przy użyciu materiału FILSHAPER PLA (ABS opcja). Proces drukowania polega na nakładaniu warstw przetopionego materiału jedna na drugiej. Technologia ta nazywa się Fused Filament Fabrication (FFF). Wydruki powstają na podstawie Twojego trójwymiarowego cyfrowego modelu, zapisanego w formacie.obj, stl, amf, lub dae. Aby uzyskać wydruk na swojej drukarce 3D VSHAPER GO musisz zaimportować model cyfrowy do oprogramowania SOFTSHAPER (dołączone do zestawu z drukarką lub udostępnione do pobrania na stronie producenta). Tak przygotowany plik w formacie.gcod, należy przesłać do drukarki za pomocą WiFi lub wgrać na kartę SD. Drukując z VSHAPER GO nie musisz martwić się o skalibrowanie urządzenia przed wydrukiem, wszystkie etapy dokonują się automatycznie (czyszczenie dyszy, poziomowanie stołu). 6

7 Zawartość pakietu Zestaw zawiera wszystko, co jest potrzebne do użytkowania drukarki VSHAPER GO, włączając w to materiał do druku. W celu zakupienia większej ilości materiału lub wymiennych stolików magnetycznych odwiedź stronę VSHAPER.COM. Karta WiFi SD Kabel Zasilający Sample FILSHAPER Instrukcja Obsługi / Broszura 7

8 Opis urządzenia 1 Zdejmowana pokrywa górna 2 Extruder GO 3 Wyświetlacz LCD 4 Wejście na kartę SD 5 Przyciski nawigacji 6 Wymienny stolik magnetyczny 7 Pokrętło do regulacji stołu 8 Logo VSHAPER 9 Podajnik filamentu 10 Wieszak na filament 11 Filament 12 Gniazdo kabla zasilającego 13 Przełącznik drukarki 8

9 Przygotowanie drukarki do pracy Aby przenieść urządzenie VSHAPER GO należy zdjąć pokrywę górną drukarki a następnie przetransportować ją za pomocą specjalnych uchwytów zamontowanych do konstrukcji Przed wyjęciem urządzenia z pudełka - zdejmij górną pokrywę drukarki. Wyjmij urządzenie z pudełka wykorzystując specjalne uchwyty. Zalecana jest pomoc drugiej osoby. Wyjmij kabel zasilający. Kabel zasilający znajduje się w komorze na filament. Wyjmij pudełko z filamentem i rozpakuj materiał. Pudełko z filamentem znajduje się w komorze roboczej drukarki. Podłącz drukarkę do prądu oraz gniazda zasilania. Gniazdo zasilania znajduje sie z tyłu drukarki. 6 Włącz urządzenie. Przełącznik drukarki znajduje się obok gniazda zasilania. 9

10 Aplikacja filamentu 1 2 Umieść materiał na uchwycie. Koniec filamentu włóż do otworu (podajnika). 3 Włącz procedurę pobierania materiału. Procedura opisana poniżej. Procedura pobierania materiału Wejdź w opcję FILAMENT. Wybierz LOAD. Poczekaj aż dysza się nagrzeje. Proces pobierania filamentu nastąpi automatycznie. Po wybraniu opcji LOAD głowica podjedzie pod czyścik, następnie materiał zostanie pobrany, a nadmiar materiału który został wyekstrudowany zostanie zebrany z dyszy przez czyścik. 10

11 Procedura pobierania materiału Dysza ekstrudera. Czyścik dyszy. Śmietnik na wyekstrudowany materiał. Stół roboczy VSHAPER GO wyposażona jest w zdejmowany stolik, dzięki temu po skończonym procesie drukowania w łatwy sposób będziesz mógł oderwać wydruk od płaszczyzny roboczej. UWAGA! Drukarka w wersji ABS (opcja) posiada grzany stół, przytwierdzony na stałe. 1 Wymienny stół W celu zakupu nowego stołu do drukarki VSHAPER GO odwiedź stronę producenta lub skontaktuj się ze swoim dostawcą. 11

12 Auto-kalibracja stołu Przed każdym wydrukiem Twoje urządzenie dokona pomiaru płaszczyzny roboczej i wprowadzi korekcję do programu, co zapewni poprawne nałożenie pierwszej warstwy wydruku. Przed ustawieniem wydruku upewnij się, że nic nie znajduję sie na stole roboczym, w innym przypadku może dojść do kolizji. 1 Czujnik auto-poziomowania stołu Podczas auto-kalibracji stołu czujnik wysuwa się z ekstrudera. Po zakończonym pomiarze czujnik powinien być schowany. Pomiar płaszczyzny roboczej odbywa się w trzech punktach. Ręczne regulowanie stołu Aby ręcznie wyregulować stół należy dokręcić lub poluzować trzy nakrętki znajdujące się od spodu platformy roboczej. 12

13 Interfejs użytkownika STATUS Opcja służąca do podglądu postępu procesu wydruku oraz kontroli parametrów temperatury dyszy, chłodzenia wydruku oraz temperatury w komorze (opcja) Czas trwania wydruku Temperatura dyszy Chłodzenie wydruku Temperatura komory (ABS opcja) Nazwa wydruku Postęp wydruku LET S GO Opcja służy do wybrania modelu, który chcemy wydrukować. 13

14 Interfejs użytkownika FILAMENT Opcja służy do obsługi materiału w Twojej drukarce. Aby pobrać materiał wybierz opcję LOAD, aby zmienić materiał REMOVE. Po wybraniu opcji następuje nagrzanie dyszy a na wyświetlaczu pojawia się postęp procesu, który wybrałeś. Aby wyekstrudować albo retrakować dodatkowo materiał należy skorzystać z opcji EXTRUDE albo RETRACT. W przypadku gdy dysza jest zimna, w pierwszej kolejności nastąpi podgrzanie dyszy do temperatury 230 C, na ekranie wyświetlacza pojawi się komunikat o postępie tego procesu. W kolejnym kroku musisz określić jak dużo materiału chcesz wyekstrudować, za każdym razem gdy naciśniesz YES w oknie EXTRUDE FILAMENT nastąpi przetłoczenie materiału o długości 5mm przez dyszę ekstrudera. 14

15 Interfejs użytkownika SERWIS Opcja służy do ręcznej nastawy parametrów wydruku, umożliwia wyłączenie działania silników, zwiększenia prędkości wydruku podczas procesu drukowania a także wykonanie auto-kalibracji stołu. MOTORS - Wyłączenie silników CHAMBER HEAT - Włączenie / wyłączenie grzanej komory (ABS opcja) COOL FAN - Włączenie / wyłączenie chłodzenia wydruku EXTRUDER - Ustawienie temperatury extrudera PRINT SPEED - Zwiększenie / zmniejszenie prędkości wydruku BED LEVELING - Auto-poziomowanie stołu 15

16 Oprogramowanie SOFTSHAPER Oprogramowanie SOFTSHAPER jest rozwiązaniem dedykowanym do drukarek VSHAPER. Jest tworzone oraz modyfikowane przez firmę Verashape. Aplikacja jest integralną częścią procesu drukowania 3D. Użytkownik pozycjonuje i ustawia model na stole, dobiera parametry technologiczne druku i generuje kod NC, który następnie importuje do drukarki. SOFTSHAPER spośród dostępnych programów do druku 3D wyróżnia się przede wszystkim intuicyjnością, jak również jakością generowanych ścieżek. W innych rozwiązaniach proces przeliczania ścieżek odbywa się po każdej modyfikacji w programie, co powoduje spadek wydajności. SOFTSHAPER pozwala użytkownikowi na generowanie ścieżek głowicy, po wybraniu opcji generuj. Sam proces druku 3D odbywa się z panelu drukarki 3D, a kod z programu jest zapisywany w pamięci drukarki. Wymagania oprogramowania SOFTSHAPER : Windows XP lub nowszy Minimum 512 MB pamięci RAM Minimum 200 MB wolnego miejsca na dysku Minimum Pentium 4 procesor Zalecane wymagania: 2 GB pamięci RAM 500MB wolnego miejsca na dysku Intel Core 2-2.0Ghz Kompatybilne formaty wymiany plików modeli 3D:.STL.OBJ.DAE.AMG 16

17 Instalacja oprogramowania 1. Upewnij się, że twój komputer spełnia minimalne wymagania oprogramowania. 2. Pobierz oprogramowanie do drukarki bezpośrednio ze strony producenta: 3. Rozpakuj pobrany plik. 4. Zainstaluj oprogramowanie. 7. Po zainstalowaniu oprogramowania na pulpicie zostanie utworzony skrót. 8. Kliknięcie skrótu VSHAPER uruchamia program. Interfejs oprogramowania

18 Interfejs oprogramowania Lp Nazwa Wybór drukarki VSHAPER GO Wczytaj model Parametry wydruku Generuj Zapisz Zaawansowane 1 Przeźroczysty Normalny Obrót Skalowanie Lustro Pole robocze Opis Przy pierwszym uruchomieniu należy w pierwszej kolejności wybrać drukarkę VSHAPER GO z pośród dostępnej bazy drukarek. Importuje model i pozycjonuje go na środku stołu. Dostępne formaty plików to:.stl,.obj,.dae,.amg,.bmp,.jpg,.jpeg,.png Otwiera okno z podstawowymi parametrami technologicznymi wydruku. Generuje ścieżki dyszy drukującej na podstawie zadanych wcześniej parametrów Zapisuje wygenerowany wcześniej kod NC w wybranej, przez użytkownika lokalizacji Ustawienia modyfikujące kształt generowanych ścieżek Zmiana widoku modelu na przeźroczysty Zmiana widoku na bryłowy Funkcje modyfikujące położenie modelu poprzez jego obrót Funkcje pozwalające zmienić rozmiar modelu w wyniku jego skalowania o pewien współczynnik lub poprzez wpisanie zadanego wymiaru modelu Zmiana ustawienia modelu na stole poprzez wykonanie jego odbicie wzdłuż osi układu współrzędnych Szachownica określa wielkość przestrzeni pracy drukarki. Elementy wykraczające poza jego obszar będą podświetlane na szaro i nie zostaną wydrukowane. Elementy w pełni zawierające się w obszarze druku są koloru żółtego. 18

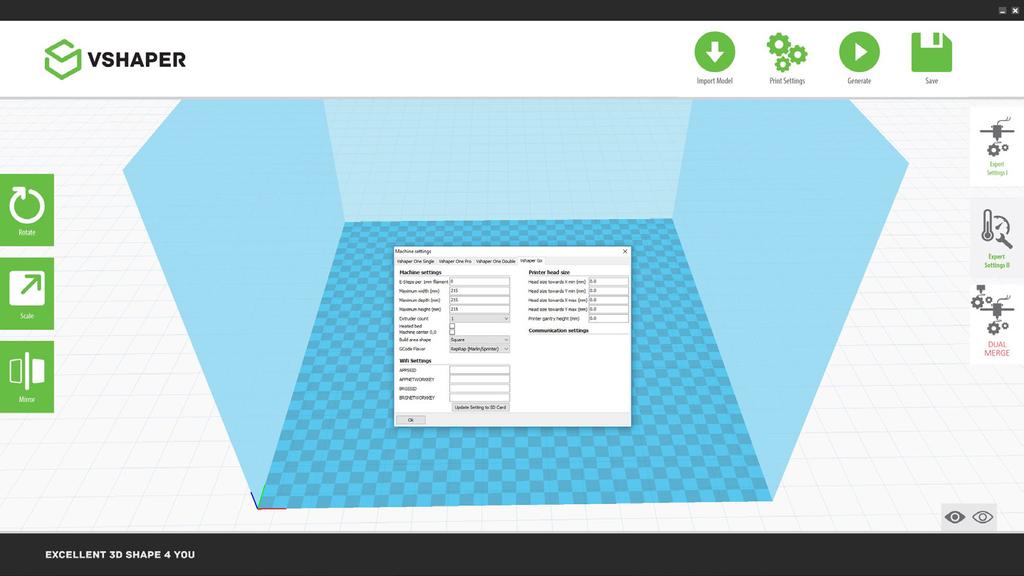

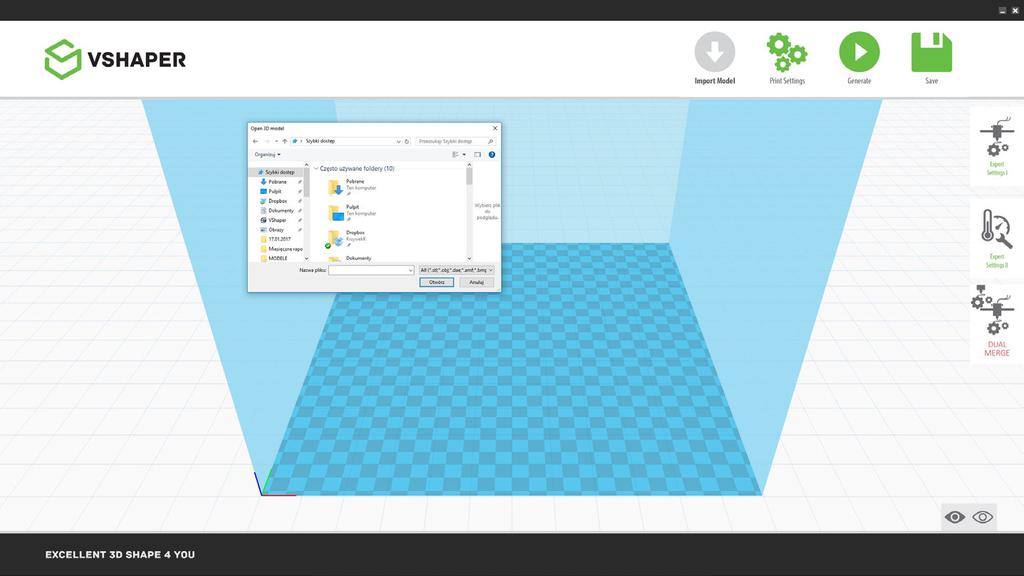

19 Pierwsze uruchomienie Przy pierwszym uruchomieniu należy w pierwszej kolejności wybrać drukarkę VSHAPER GO z pośród dostępnej bazy drukarek. W tym celu wchodzimy w EXPERT SETTINGS I, a następnie wybieramy zakładkę VSHAPER GO, akceptujemy przyciskiem OK. Wczytanie modelu Wybieramy IMPORT MODEL, a następnie wybieramy plik z naszej lokalizacji. 19

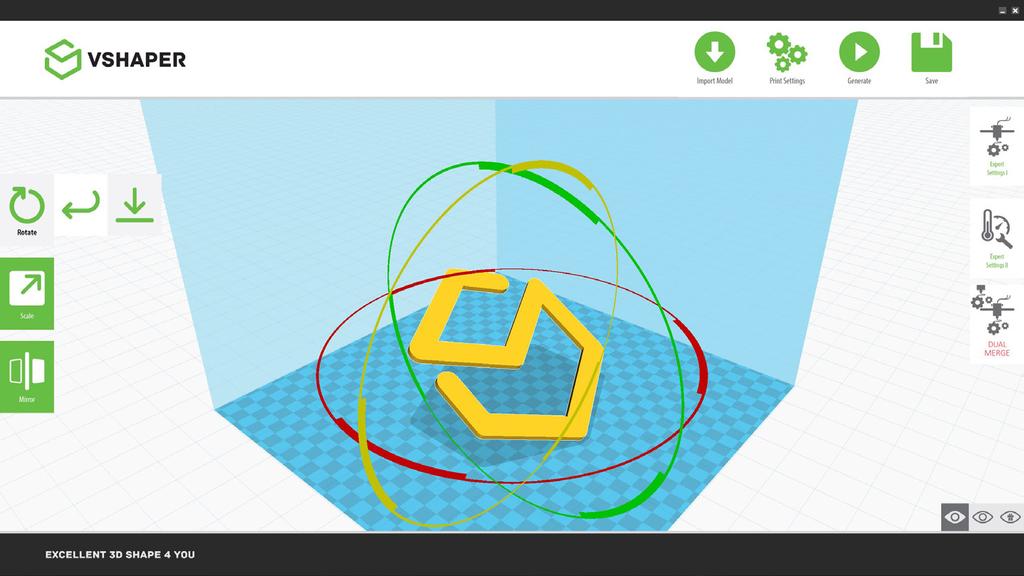

20 Obrót modelem Obrót modelem odbywa się za pomocą przycisku ROTATE, klikając na wybraną oś obracamy model w danej osi. Wybór parametrów wydruku Ustawienia parametrów wydruku są dostępne w PRINTING SETTINGS. Domyślnie parametry te są ustawione standardowo, natomiast użytkownik ma możliwość pełnej zmiany parametrów. 20

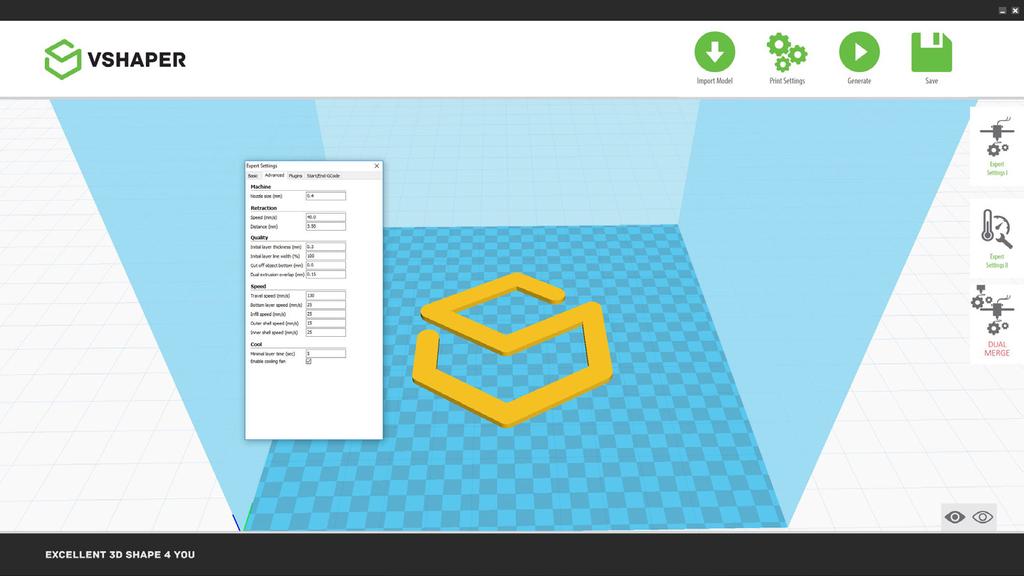

21 Wybór parametrów wydruku 21

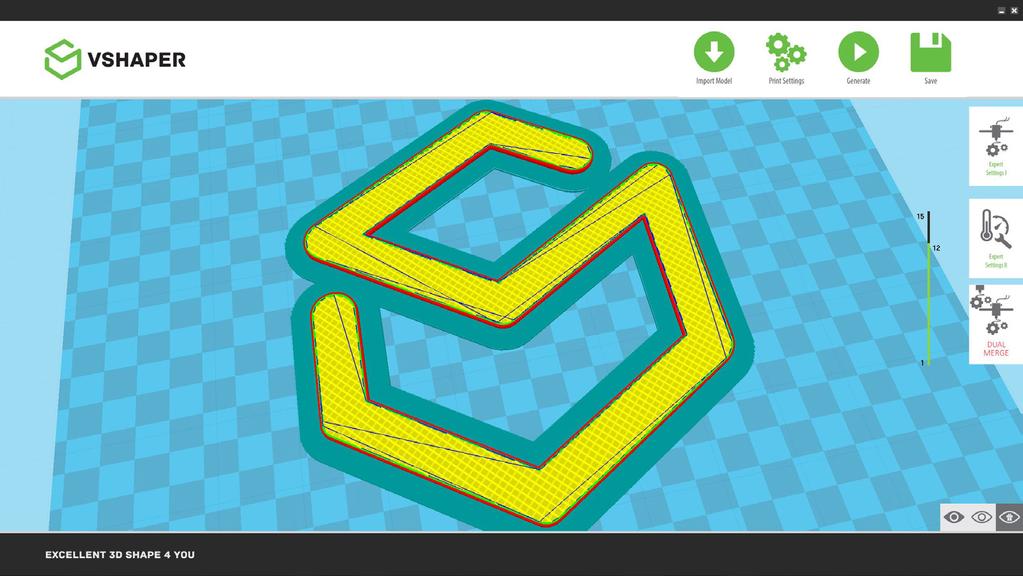

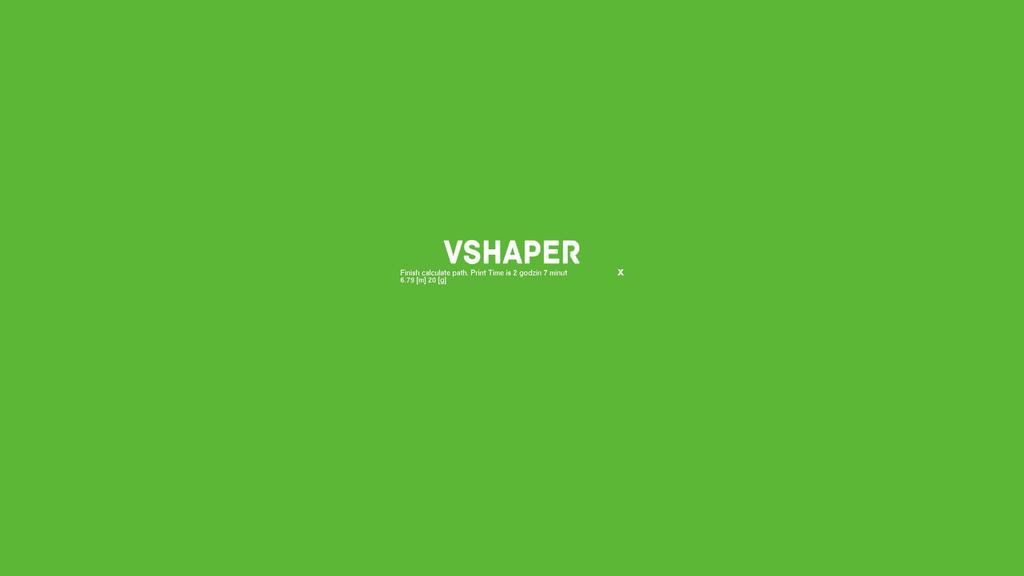

22 Generowanie ścieżki wydruku Aby wygenerować kod na drukarkę należy kliknąć GENERATE, po przeliczeniu na ekranie komputera wyświetli się informacja o czasie wydruku i ilości potrzebnego materiału. Analiza ścieżek wydruku Aby wyświetlić analizę ścieżek klikamy w ikonkę w prawym dolnym rogu programu. Zapis pliku Aby zapisać plik klikamy na ikonę SAVE. 22

23 Wgranie programu na Drukarkę 3D Karta SD Drukarka VSHAPER GO wyposażona jest w kartę SD, umieszczoną na przednim panelu, obok wyświetlacza. Karta jest fabrycznie zamontowana w drukarce. Aby ją wyciągnąć lekko wciśnij końcówkę karty do momentu kliknięcia i puść. Karta powinna lekko wysunąć się w twoim kierunku. Następnie złap ją dwoma palcami i wyciągnij. Przy ponownym wsadzaniu karty zwróć szczególną uwagę na umiejscowienie styków, powinny się one znajdować po prawej stronie. Następnie lekko wciśnij do momentu usłyszenia kliknięcia. Karta WiFi SD umożliwia bezprzewodowe połączenie z drukarką. Wyszukaj dostępne sieci WiFi w swoim komputerze, szukaj nazwy VSHAPERGO_XXXXX. Po podłączeniu z drukarką otwórz przeglądarkę i wejdź na stronę: lub Strona umożliwia podgląd plików na karcie SD oraz wgrywanie nowych plików G-CODE 23

24 Wgranie programu na Drukarkę 3D Moduł WiFi Aby dodać plik kliknij w logo LET`S GO. Wybierz g-cod z Twojego komputera i kliknij OPEN. Gdy model zostanie przesłany na urządzenie, w podglądzie plików pojawi się dodany G-CODE. Aby usunąć G-CODE z urządzenia, zaznacz go w widoku podglądu plików a następnie kliknij DELETE. Możliwe jest również przesłanie pliku za pomocą drag and drop. 24
