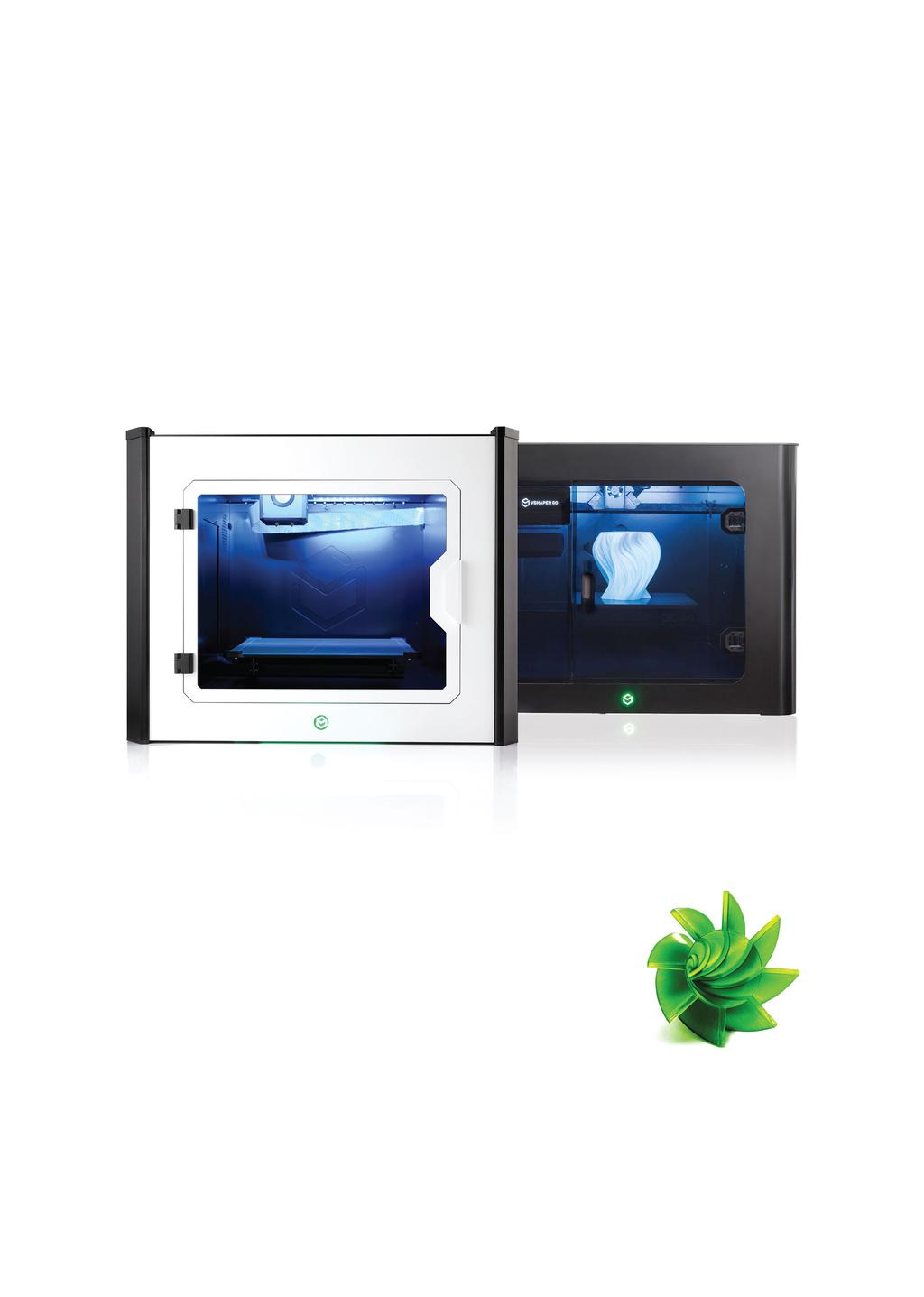

1 ROZWIĄZANIA DRUKU 3D

2 O NAS Innowacyjność, jakość i nieustanny rozwój to wartości, na których budujemy nasz rynkowy sukces. Stawiamy na energicznych i ukierunkowanych na sukces ludzi, budując pełen pasji zespół profesjonalistów. Ich rozwój, pasja i entuzjazm sprawia, że możemy realizować marzenia. Marzenia o rynkowym sukcesie, o przekształcaniu projektów w rzeczywiste obiekty, o twórczości ograniczonej jedynie wyobraźnią, czy też o dosłownym kształtowaniu otaczającego nas świata marzenia nasze i naszych Klientów. Oferowane przez nas drukarki 3D, charakteryzujące się opatentowanymi rozwiązaniami technologicznymi, znajdują zastosowanie zarówno w odlewnictwie, motoryzacji, lotnictwie jak i w edukacji, designie czy medycynie. Nasze produkty cieszą się uznaniem klientów m.in. w Polsce, Niemczech, USA i są wykorzystywane przede wszystkim w procesie prototypowania i produkcji małoseryjnej. Szczególnie ceniona jest precyzja wykonywanych wydruków i solidne wsparcie techniczne, którego udzielamy od momentu uruchomienia drukarki w warunkach przemysłowych. Nasza obecność na rynku międzynarodowym nie jest dziełem przypadku. Jest raczej konsekwentnym realizowaniem przyjętej strategii rozwoju stale pracujemy bowiem nad rozwojem sieci sprzedaży naszych drukarek 3D, prowadząc rozmowy z potencjalnymi resellerami zarówno w Polsce, jak i poza jej granicami. Nasze sukcesy wzbudziły zainteresowanie:

3 POZNAJ EKOSYSTEM VSHAPER Nasze produkty i usługi tworzą zintegrowany system rozwiązań dla druku 3D. Drukarki 3D VSHAPER Precyzyjne urządzenia sprawdzone w przemyśle. Wsparcie Techniczne Profesjonalny serwis świadczony przez ekspertów druku 3D. Materiały FILSHAPER Filamenty gwarantujące wysoką jakość wydruku. Wydruki 3D Szybkie przekształcenie Twoich pomysłów w rzeczywiste obiekty. Oprogramowanie SOFTSHAPER Intuicyjne oprogramowanie wspomagające przygotowanie modeli do druku. Resellerzy Międzynarodowa sieć sprzedaży profesjonalnych rozwiązań druku 3D.

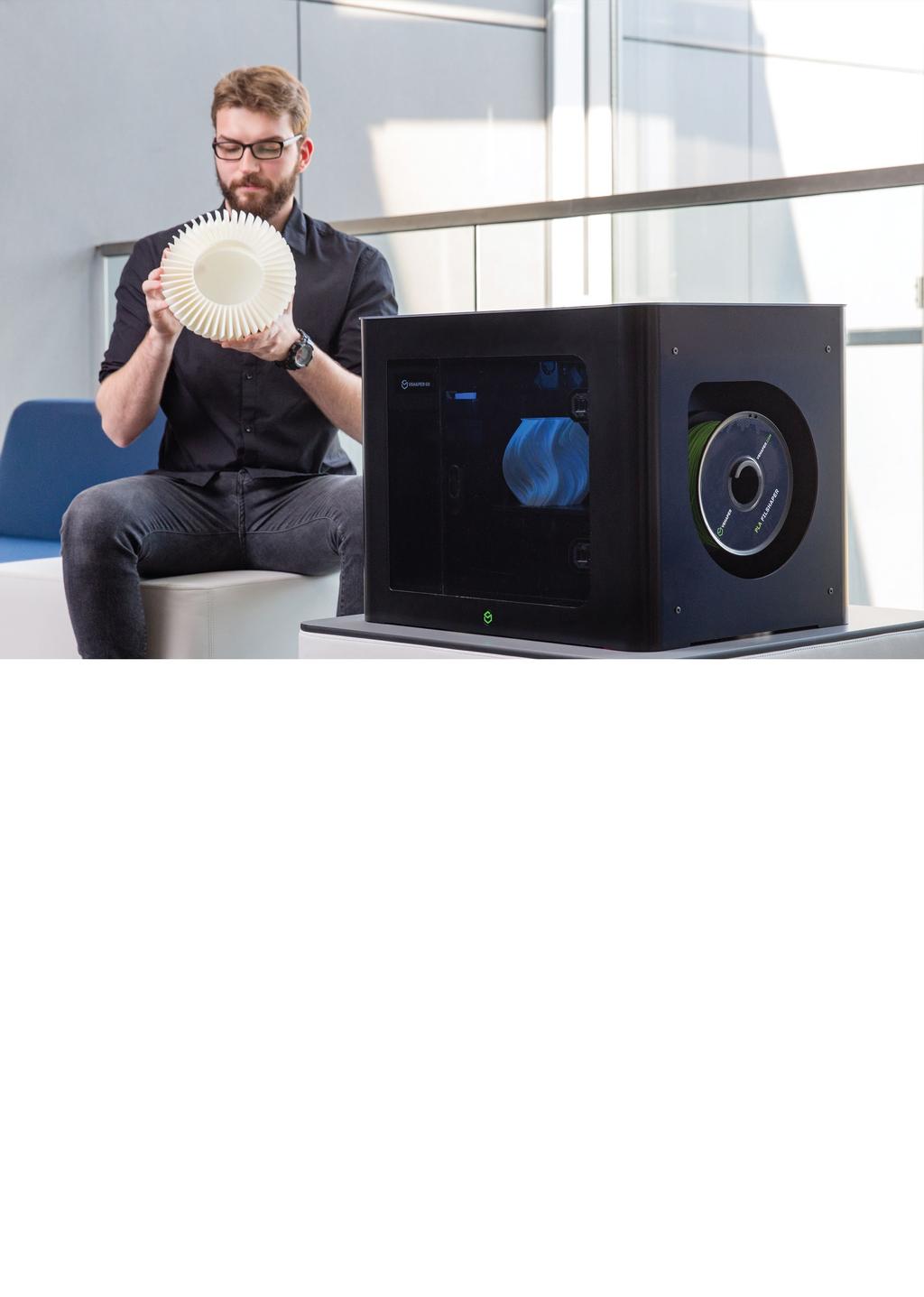

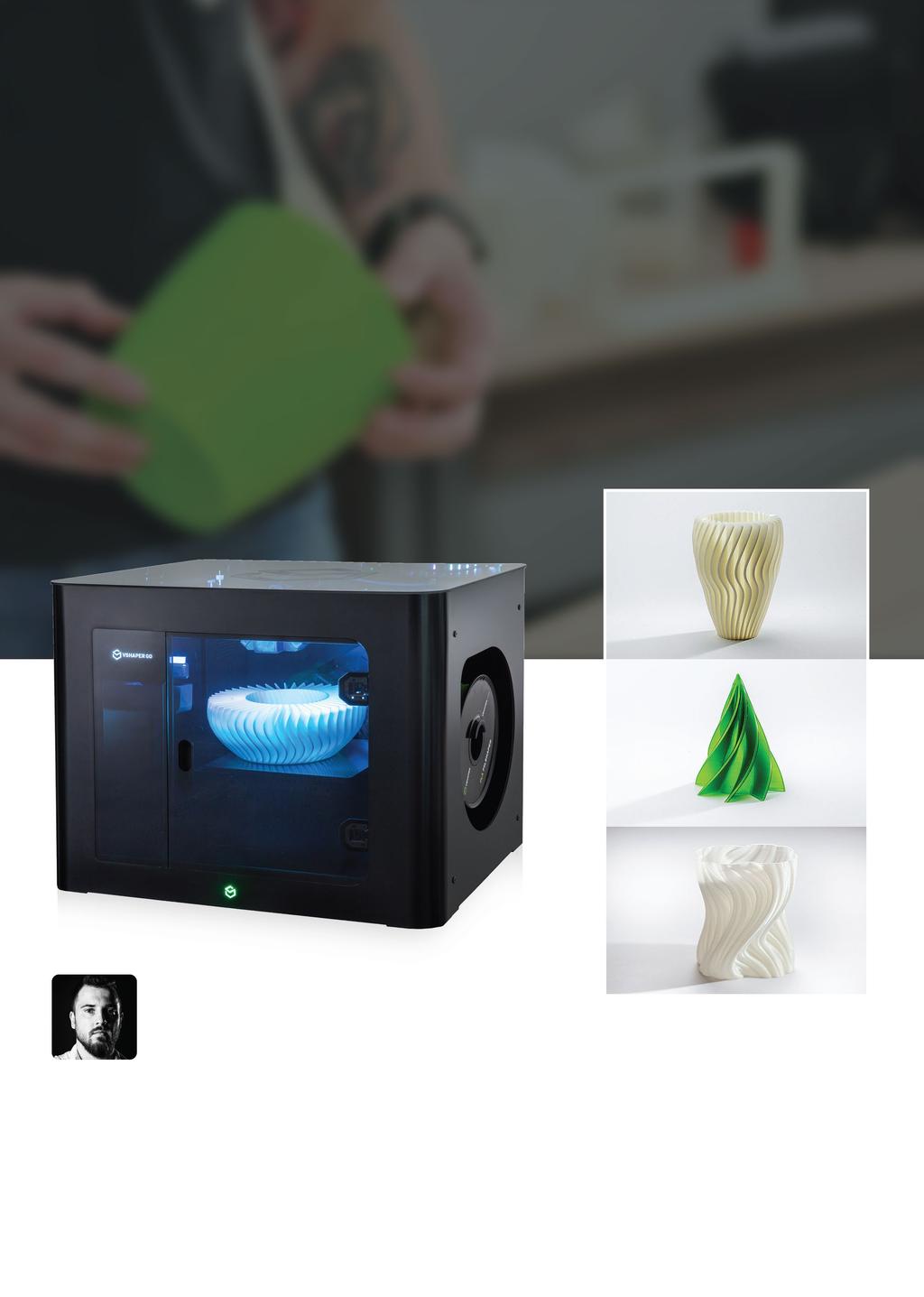

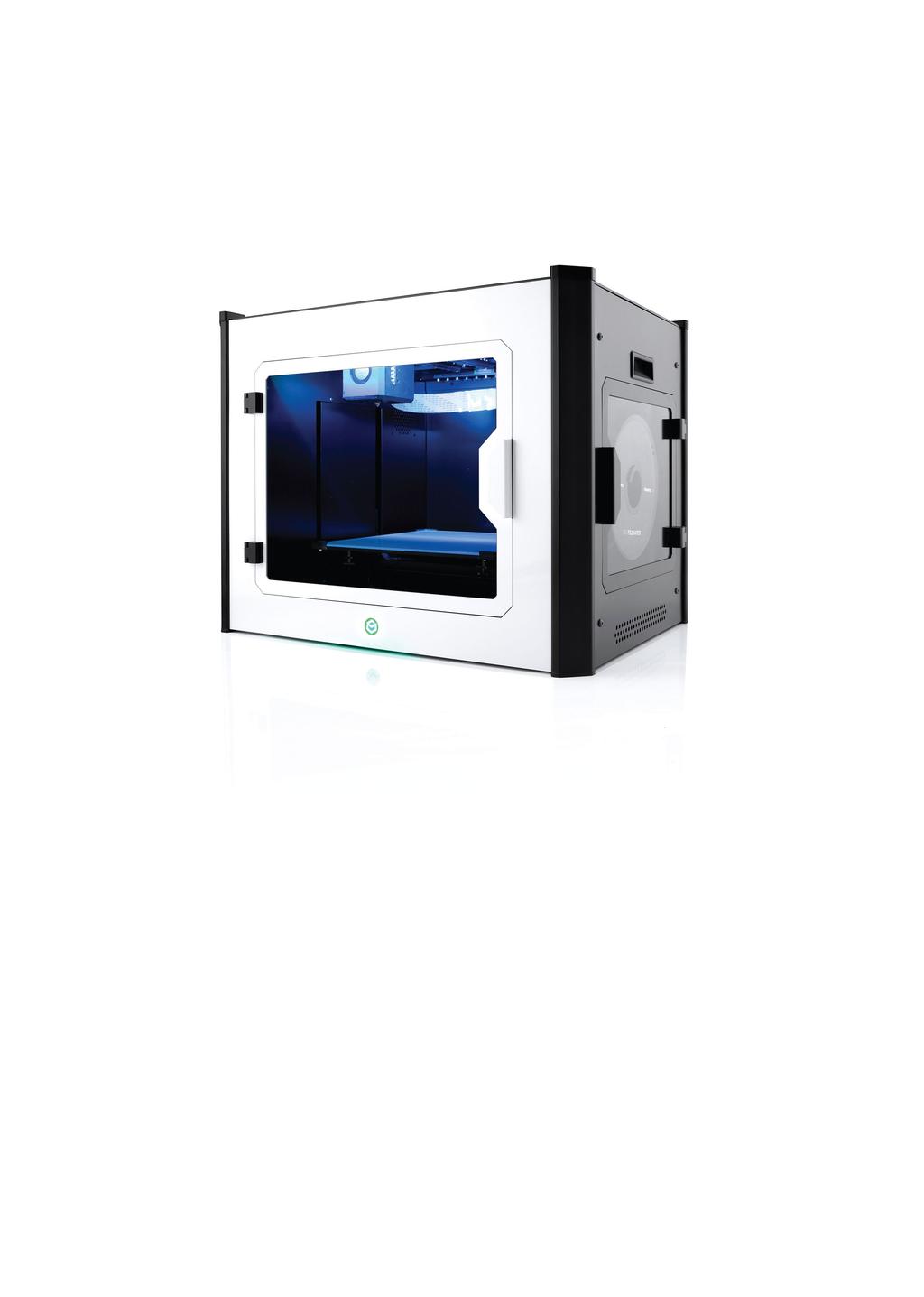

4 VSHAPER GO Współczesny świat nieustannie nas kształtuje. Kształtuje naszą pracę, życie, pasję, dając jednocześnie możliwość kreowania otaczającej nas rzeczywistości. Technologia druku 3D wychodząc naprzeciw wyzwaniom współczesnego świata, daje ogromne możliwości tym, którzy chcą kształtować teraźniejszość z myślą o przyszłości. VSHAPER GO to urządzenie idealne do rozpoczęcia przygody z drukiem 3D, stanowiące odpowiedź na oczekiwania projektantów, twórców, pasjonatów i firm sporadycznie wykorzystujących technologię druku 3D. Tworząc VSHAPER GO szczególnie zadbaliśmy o to, aby maksymalnie skrócić drogę od modelu tworzonego przez użytkownika do jego finalnego wydruku. Łatwa obsługa urządzenia w zestawieniu z intuicyjnym interfejsem oprogramowania SOFTSHAPER, pozwala cieszyć się wydrukiem prostych prototypów, modeli edukacyjnych i przedmiotów użytkowych. Urządzenie pozwala na wykonywanie wydruków z PLA. Charakteryzuje się ponadto auto-poziomowaniem platformy i automatycznym czyszczeniem dyszy. Drukarki VSHAPER cechuje cicha praca urządzeń, niska emisja zapachu wykorzystywanego tworzywa, wysoka sprawność, przemyślana konstrukcja oraz co niezwykle istotne dla każdego projektanta doskonale zaprojektowany design. Krzysztof Rychławski, Owner & Designer Pracownia do Rzeczy Obszar roboczy 215x215x200 mm Auto-poziomowanie platformy Automatyczne czyszczenie dyszy Drukowanie PLA

5 Specyfikacja techniczna Parametry drukowania Technologia wydruku Przestrzeń robocza Rozdzielczość warstw Dokładność położenia warstwy Dokładność pozycjonowania Ekstruder Temperatura druku Średnica dyszy drukującej Automatyczne czyszczenie dyszy Komora robocza Platforma robocza Powierzchnia Wymienna platforma robocza Auto-poziomowanie Filament Średnica filamentu Precyzja podawania filamentu Materiał zalecany Parametry mechaniczne i elektryczne Obudowa Oś Z Oś XY Silniki Głośność podczas wydruku Zasilanie Sterowanie Procesor Panel dotykowy Wyświetlacz Interfejsy Oprogramowanie Oprogramowanie sterujące System operacyjny Wymiary i waga Wymiary zewnętrzne Waga Fused Filament Fabrication 215 x 215 x 200 mm 0.05 mm mm 30 μm XY 11 μm / Z 2 μm Jednogłowicowy VPREC-GO Do 250 C 0.4 mm Zamknięta Tworzywo sztuczne 1.75 mm 1 μm PLA Stalowa, malowana proszkowo Dibond Śruba kulowa Prowadnice liniowe Silniki krokowe < 40 db (super ciche) V ~ 2A, Hz LPC ARM Cortex -M3 MCU 32 Bit OLED (256/64 px) USB, SD Card SOFTSHAPER Windows (7/8/10) 580 x 450 x 450 mm 30 kg

6 VSHAPER 270 Sztandarowy produkt firmy Verashape, dedykowany do tworzenia przemysłowych wydruków z PLA, ABS, PMMA, PA, PET-G, HIPS, PV i PC cechujących się wysoką jakością ich wykończenia. Drukarkę charakteryzuje zamknięta komora robocza, zapewniająca równomierny rozkład temperatury, podgrzewana platforma gwarantująca idealną adhezję pierwszej warstwy wydruku. Ekstruder V-Port 2.0 z portem na dwie głowice V-JET 2.0, które pozwalają na drukowanie dyszami o średnicy od 0,2 do nawet 1,2 mm. Stabilna konstrukcja drukarki pozwala na bezawaryjną i ciągłą pracę urządzenia w zastosowaniu przemysłowym. Użytkownicy drukarki VSHAPER 270 podkreślają znaczenie zamkniętej komory roboczej, która zapewnia jednakowy skurcz materiału dla całego obiektu, redukując ryzyko rozwarstwienia i odkształcenia wydruku przestrzennego. Nie wszystko musi być wytwarzane za pomocą maszyn CNC, zwłaszcza, że wykorzystywanie technologii druku 3D do tworzenia komponentów i osprzętu, pozwala wygenerować ogromne oszczędności. Gydo Keijzer CAD/CAM Engineer, KCCPD Obszar roboczy 270x270x200 mm Temperatura druku 300 C Podgrzewany stół Zamknięta komora VshAPer.com

7 Specyfikacja techniczna Parametry Drukowania Technologia wydruku Przestrzeń robocza Rozdzielczość warstw Dokładność położenia warstwy Dokładność pozycjonowania Ekstruder Temperatura druku Średnica dyszy drukującej Komora robocza Podgrzewanie Wentylacja Platforma robocza Powierzchnia Podgrzewanie Maksymalna temperatura Wymienna platforma robocza Auto-poziomowanie Platformy Filament Średnica filamentu Precyzja podawania filamentu Automatyczna kontrola początku i końca filamentu Materiały zalecane Parametry mechaniczne i elektryczne Obudowa Oś Z Oś XY Silniki Głośność podczas wydruku Zasilanie Sterowanie Procesor Panel dotykowy Wyświetlacz Interfejsy Oprogramowanie Oprogramowanie sterujące System operacyjny Wymiary i waga Wymiary zewnętrzne Waga VSHAPER 270 Fused Filament Fabrication 270 x 270 x 200 mm (V-PORT z jedną głowicą V-JET) 240 x 260 x 200 mm (V-PORT z dwiema głowicami V-JET) 0.05 mm mm 30 μm XY 11 μm / Z 2 μm V-PORT 2.0 (port na dwie głowice V-JET 2.0) Do 300 C Standardowa:: 0.4 mm (Opcjonalnie: 0.2, 0.6, 0.8, 1.0, 1.2) Zamknięta (ze stałą temperaturą wewnątrz) (pasywne) (z użyciem filtra węglowego) Szkło 130 C 1,75 mm 1 μm PLA, ABS, PMMA, PA, PC, PET, HIPS, PVA Stalowa, malowana proszkowo Aluminium malowane proszkowo / anodowane Śruba kulowa Prowadnice liniowe Silniki krokowe < 40 db (super ciche) V ~ 2A, Hz LPC ARM Cortex -M3 MCU 32 Bit Monochromatyczny (128 x 64 px) USB, SD Card, Ethernet SOFTSHAPER Windows (7/8/10) 590 x 462 x 463 mm 35 kg

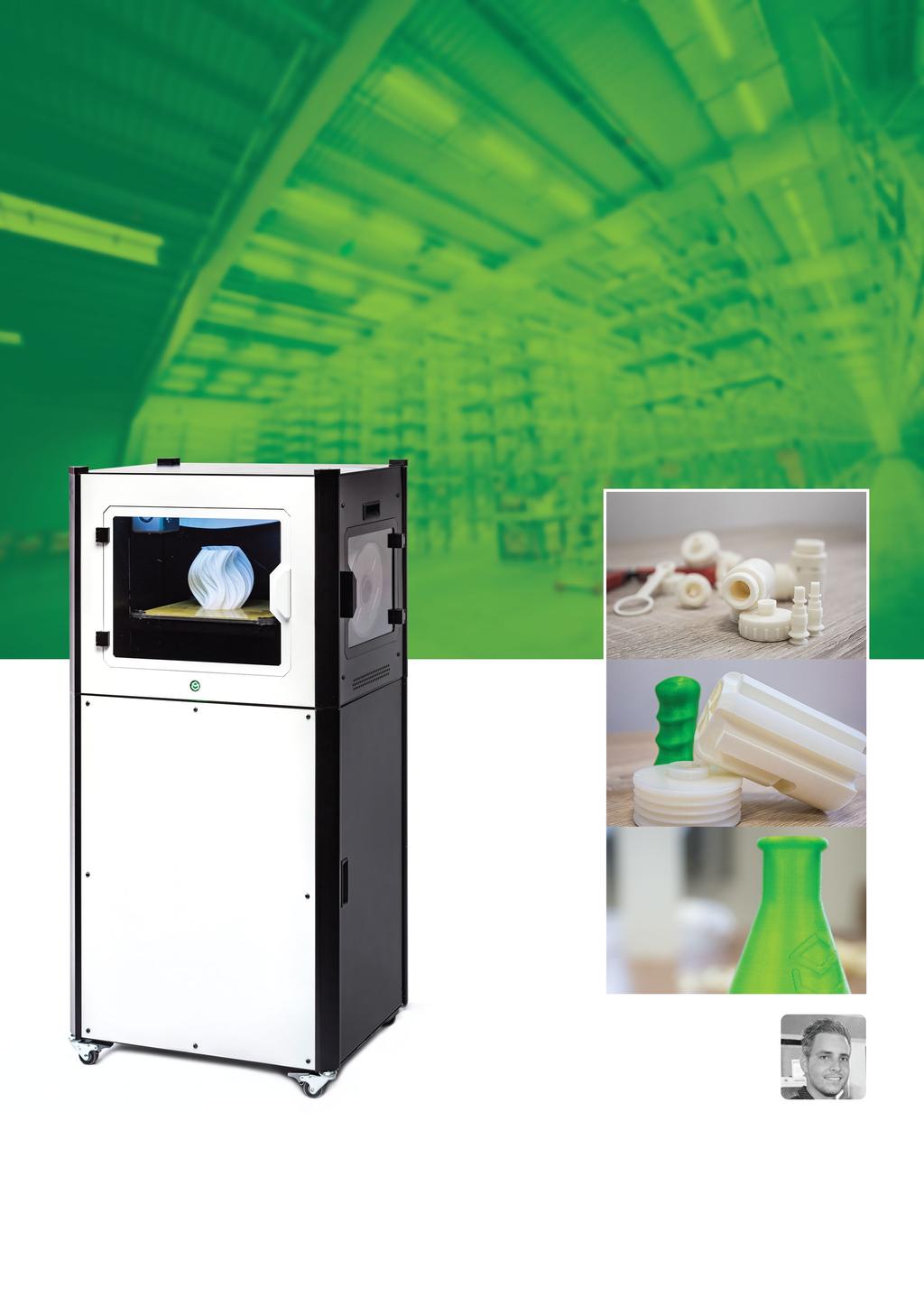

8 VSHAPER 450 Drukarka wyróżniająca się obszarem roboczym o wymiarach 450/450/450 mm oraz ekstruderem V-PORT 4.0 z portem na dwie głowice V-JET 4.0, które umożliwiają wykonywanie wydruków przestrzennych z wykorzystaniem dwóch materiałów w jednym procesie. To innowacyjne rozwiązanie technologiczne umożliwia sprawne tworzenie dużych gabarytowo elementów i prototypów, zaś zamknięta komora robocza i podgrzewana platforma gwarantują wysoką jakość wykonywanych wydruków 3D. Drukarka szczególnie ceniona w branży motoryzacyjnej, wykorzystywana w produkcji małoseryjnej. Zastosowanie w procesie drukowania przyrostowego, materiału zasadniczego ABS w zestawieniu z tworzywem podporowym HIPS, pozwala tworzyć niezwykle skomplikowane detale wielkogabarytowe z wyjątkową precyzją. Możliwość tworzenia skomplikowanych obiektów przestrzennych w trakcie jednego procesu, cieszy się ogromnym zainteresowaniem producentów, stosujących dotychczas tradycyjne metody formowania i skrawania. Drukarki VSHAPER pozwalają zachować nam elastyczność i niezależność. Redukujemy w ten sposób koszty produkcji i zyskujemy dużą przewagę nad innymi firmami z branży. Grzegorz Stępień, R&D Technologist BORG Automotive Obszar roboczy 450x450x450 mm Średnica dyszy mm Stół próżniowy Zamknięta komora VshAPer.com

9 Specyfikacja techniczna Parametry Drukowania Technologia wydruku Przestrzeń robocza Rozdzielczość warstw Dokładność położenia warstwy Dokładność pozycjonowania Ekstruder Temperatura druku Średnica dyszy drukującej Komora robocza Podgrzewanie Maksymalna temperatura wewnątrz Wentylacja Platforma robocza Rodzaj Powierzchnia Podgrzewanie Maksymalna temperatura Auto-poziomowanie platformy Filament Średnica filamentu Precyzja podawania filamentu Automatyczna kontrola początku i końca filamentu Materiały zalecane Parametry mechaniczne i elektryczne Obudowa Oś Z Oś XY Silniki Głośność podczas wydruku Zasilanie Sterowanie Procesor Panel dotykowy Wyświetlacz Interfejsy Oprogramowanie Oprogramowanie sterujące System operacyjny Wymiary i waga Wymiary zewnętrzne Waga VSHAPER 450 Fused Filament Fabrication 450 x 450 x 450 mm 0.05 mm mm 30 μm XY 11 μm / Z 2 μm V-PORT 4.0 (port na 2 głowice V-JET 4.0) Do 300 C Standardowa: 0.4 mm (Opcjonalnie: 0.2, 0.6, 0.8, 1.0, 1.2) Zamknięta (ze stałą temperaturą wewnątrz) 70 C (z użyciem filtra węglowego) Stół próżniowy Wymienna powierzchnia z tworzywa 100 C 1,75 mm 1 μm PLA, ABS, PMMA, PA, PC, PET, HIPS, PVA Stalowa, malowana proszkowo Aluminium malowane proszkowo / anodowane Śruba kulowa Prowadnice liniowe Silniki krokowe < 40 db (super ciche) V ~ 2A, Hz LPC ARM Cortex -M3 MCU 32 Bit Monochromatyczny (128 x 64 px) USB, SD Card, Ethernet SOFTSHAPER Windows (7/8/10) 910 x 660 x 1890 mm 150 kg

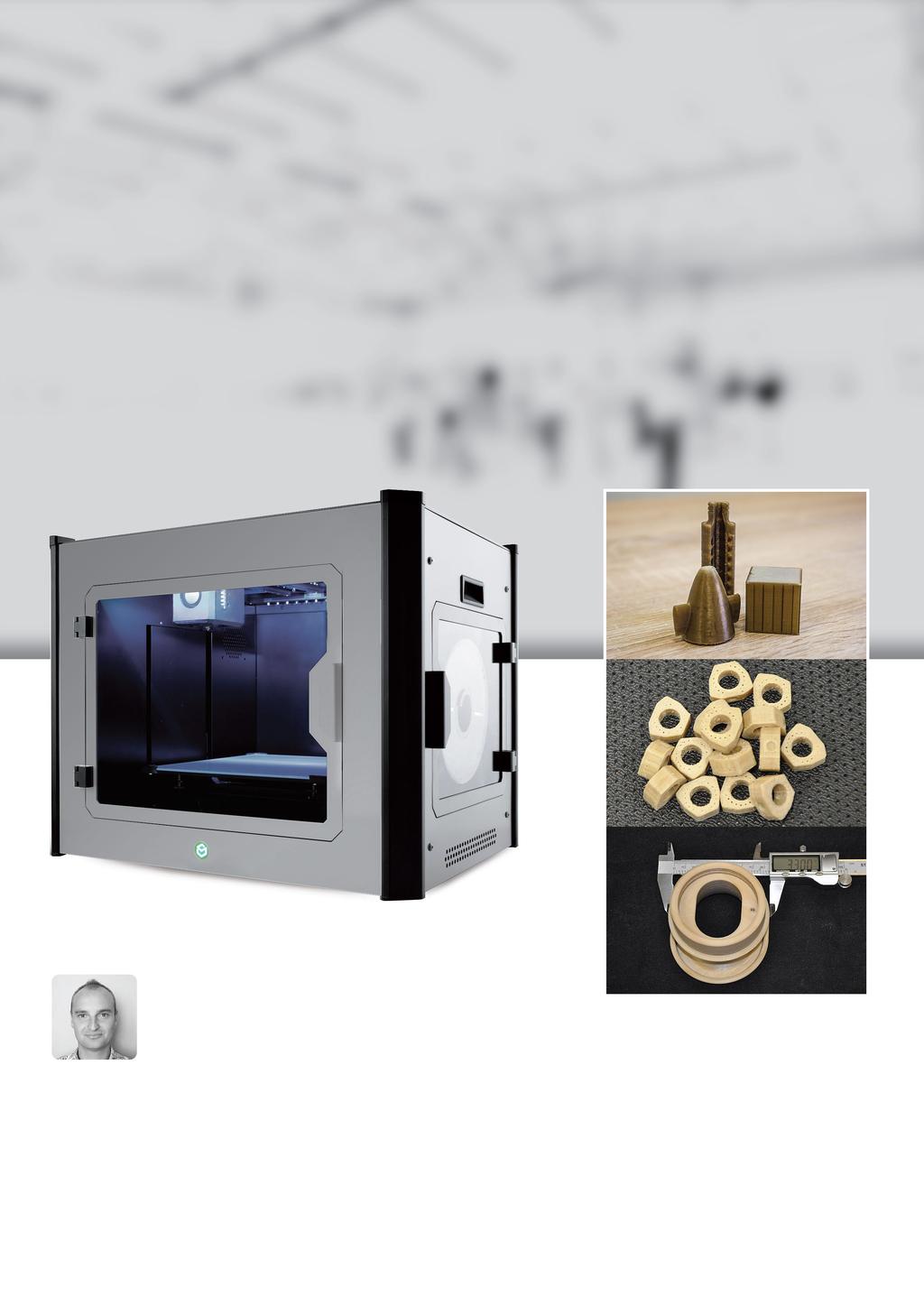

10 VSHAPER PRO Wydruki uzyskiwane za pomocą VSHAPER ONE Pro, stanowiące alternatywę dla elementów wykonywanych z metalu, cieszą się szczególnym zainteresowaniem w motoryzacji, przemyśle lotniczym i medycynie. Monolityczna konstrukcja, zamknięta komora i grzana platforma robocza dają pełną kontrolę nad przebiegiem procesów chłodzenia i spajania kolejnych ścieżek. Co niezwykle istotne w przemysłowym zastosowaniu drukarek 3D pracę urządzenia w trybie ciągłym gwarantuje dodatkowo wbudowany układ awaryjnego zasilania. Uzyskiwane za pomocą VSHAPER ONE Pro wydruki przestrzenne, cechujące się wysoką wytrzymałością na rozciąganie, zginanie i obciążenie udarowe, wykorzystywane są przede wszystkim przez firmy wykonujące koła zębate, pierścienie, łopatki wirników oraz mocno eksploatowane części maszyn. Wybierając drukarkę 3D, zleciliśmy wykonanie wydruków w PEEK różnym producentom. Jakość wydruków wykonanych przez producenta drukarek 3DVSHAPER była najwyższa. Marek Schnitzer Technical University of Košice Drukowanie w PEEK Temperatura druku 450 C Stół próżniowy Izolowana podgrzewana komora VshAPer.com

11 Specyfikacja techniczna Parametry Drukowania Technologia wydruku Przestrzeń robocza Rozdzielczość warstw Dokładność położenia warstwy Dokładność pozycjonowania Ekstruder Temperatura druku Średnica dyszy drukującej Komora robocza Podgrzewanie Maksymalna temperatura wewnątrz Platforma robocza Rodzaj Powłoka Podgrzewanie Maksymalna temperatura Auto-poziomowanie platformy Filament Średnica filamentu Precyzja podawania filamentu Automatyczna kontrola początku i końca filamentu Materiały zalecane dla VPREC-PRO Materiały zalecane dla VPREC-SINGLE Parametry mechaniczne i elektryczne Obudowa Oś Z Oś XY Silniki Głośność podczas wydruku Zasilanie Sterowanie Procesor Panel dotykowy Wyświetlacz Interfejsy VSHAPER PRO Fused Filament Fabrication 270 x 270 x 180 mm 0.05 mm mm 30 μm XY 11 μm / Z 2 μm Dwa wymienne ekstrudery VPREC-PRO i VPREC-SINGLE Do 450 C Standardowa: 0.4 mm (Opcjonalnie: 0.2, 0.6, 0.8, 1.0, 1.2) Zamknięta (Izolowana, ze stałą temperaturą wewnątrz) 70 C Stół próżniowy Wymienna powierzchnia z tworzywa 150 C 1,75 mm 1 μm PEEK, PPSU PLA, ABS, PMMA, PA, PC, PET-G, HIPS, PVA Stalowa, malowana proszkowo Aluminium malowane proszkowo / anodowane Śruba kulowa Prowadnice liniowe Silniki krokowe < 40 db (super ciche) V ~ 2A, Hz LPC ARM Cortex -M3 MCU 32 Bit Monochromatyczny (128 x 64 px) USB, SD Card, Ethernet Oprogramowanie Oprogramowanie sterujące System operacyjny Wymiary i waga Wymiary zewnętrzne Waga SOFTSHAPER Windows (7/8/10) 590 x 462 x 463 mm 37 kg

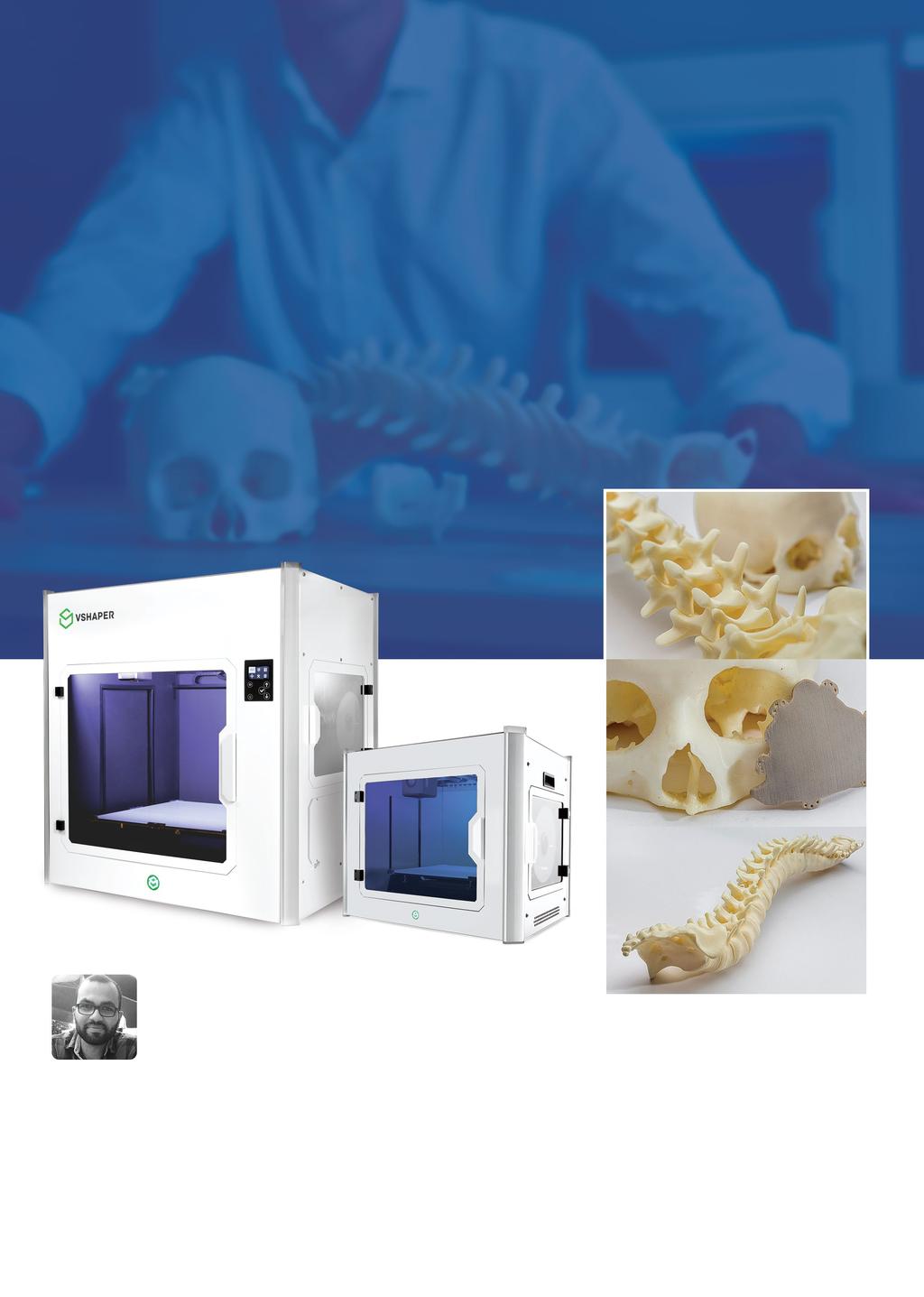

12 VSHAPER MED Drukowanie w trójwymiarze, uznawane przez ekspertów za jedną z technik, która zrewolucjonizuje światową medycynę, już w tej chwili wspomaga tworzenie koron dentystycznych, części kości, naczyń krwionośnych czy też protez stawu biodrowego. Tego typu wydruki umożliwiają m.in. dużo lepsze przygotowanie do operacji, nawet jeśli nie zostaną bezpośrednio w niej wykorzystane. Coraz częściej przed skomplikowanymi zabiegami, chirurdzy przeprowadzają próby na odtworzonych modelach, a dopiero następnie rozpoczynają właściwą operację. Druk 3D znajduje ponadto zastosowanie w chirurgii estetycznej, protetyce i transplantologii. Dzięki niemu możliwe jest m.in. wykonanie świetnie dopasowanej do zgryzu korony zęba, lżejszego i bardziej higienicznego odpowiednika gipsu, czy też innowacyjnych protez kości, umożliwiających zastąpienie części ciała uszkodzonych w wyniku wypadków lub powikłań nowotworowych. VSHAPER jest najlepszą spośród dostępnych na rynku drukarek 3D, które mogą drukować polimerami o wysokiej wydajności. Rielson Falck Helmholtz-Zentrum Geesthacht Izolowana podgrzewana komora Temperatura druku 450 C Blokada drzwi Stół próżniowy VshAPer.com

13 Parametry drukowania VSHAPER 270 MED VSHAPER 450 MED Parametry drukowania Technologia wydruku Przestrzeń robocza Rozdzielczość warstw Dokładność położenia warstwy Dokładność pozycjonowania Ekstruder Temperatura druku Średnica dyszy drukującej Komora robocza Podgrzewanie Maksymalna temperatura wewnątrz Sterylizacja Wentylacja Blokada drzwi Fused Filament Fabrication 270 x 270 x 180 mm 0.05 mm mm 30 μm XY 11 μm / Z 2 μm 2 wymienne ekstrudery VPREC-PRO i VPREC-SINGLE Do 450 C Standardowa: 0.4 mm (Opcjonalnie: 0.2, 0.6, 0.8, 1.0, 1.2) Zamknięta (z utrzymaniem stałej temperatury wewnątrz) 70 C (Lampa UV) (Filtr HEPA) Fused Filament Fabrication 450 x 450 x 450 mm 0.05 mm mm 30 μm XY 11 μm / Z 2 μm 2 wymienne ekstrudery VPREC-PRO i VPREC-SINGLE Do 450 C Standardowa: 0.4 mm (Opcjonalnie: 0.2, 0.6, 0.8, 1.0, 1.2) Zamknięta (z utrzymaniem stałej temperatury wewnątrz) 70 C (Lampa UV) (Filtr HEPA) Platforma robocza Rodzaj Powierzchnia Podgrzewanie Maksymalna temperatura Auto-poziomowanie platformy Stół próżniowy Wymienna powierzchnia z tworzywa 150 C Stół próżniowy Wymienna powierzchnia z tworzywa 100 C Filament Średnica filamentu Precyzja podawania filamentu Automatyczna kontrola początku i końca filamentu Materiały zalecane dla VPREC-PRO Materiały zalecane dla VPREC-SINGLE 1,75 mm 1 μm PEEK, PPSU PLA, ABS, PMMA, PA, PC, PET, HIPS, PVA 1,75 mm 1 μm PEEK, PPSU PLA, ABS, PMMA, PA, PC, PET, HIPS, PVA Parametry mechaniczne i elektryczne Obudowa Oś Z Oś XY Silniki Głośność podczas wydruku Zasilanie Stalowa, malowana proszkowo Antybakteryjna powłoka pokryta jonami srebra Śruba kulowa Prowadnice liniowe Silniki krokowe < 40 db (super ciche) V ~ 2A, Hz Stalowa, malowana proszkowo Antybakteryjna powłoka pokryta jonami srebra Śruba kulowa Prowadnice liniowe Silniki krokowe < 40 db (super ciche) V ~ 2A, Hz Sterowanie Procesor Panel dotykowy Wyświetlacz Interfejsy LPC ARM Cortex -M3 MCU 32 Bit Monochromatyczny (128 x 64 px) USB, SD Card, Ethernet LPC ARM Cortex -M3 MCU 32 Bit Monochromatyczny (128 x 64 px) USB, SD Card, Ethernet Oprogramowanie Oprogramowanie sterujące System operacyjny SOFTSHAPER Windows (7/8/10) SOFTSHAPER Windows (7/8/10) Wymiary i waga Wymiary zewnętrzne Waga 590 x 462 x 463 mm 37 kg 910 x 660 x 1890 mm 160 kg

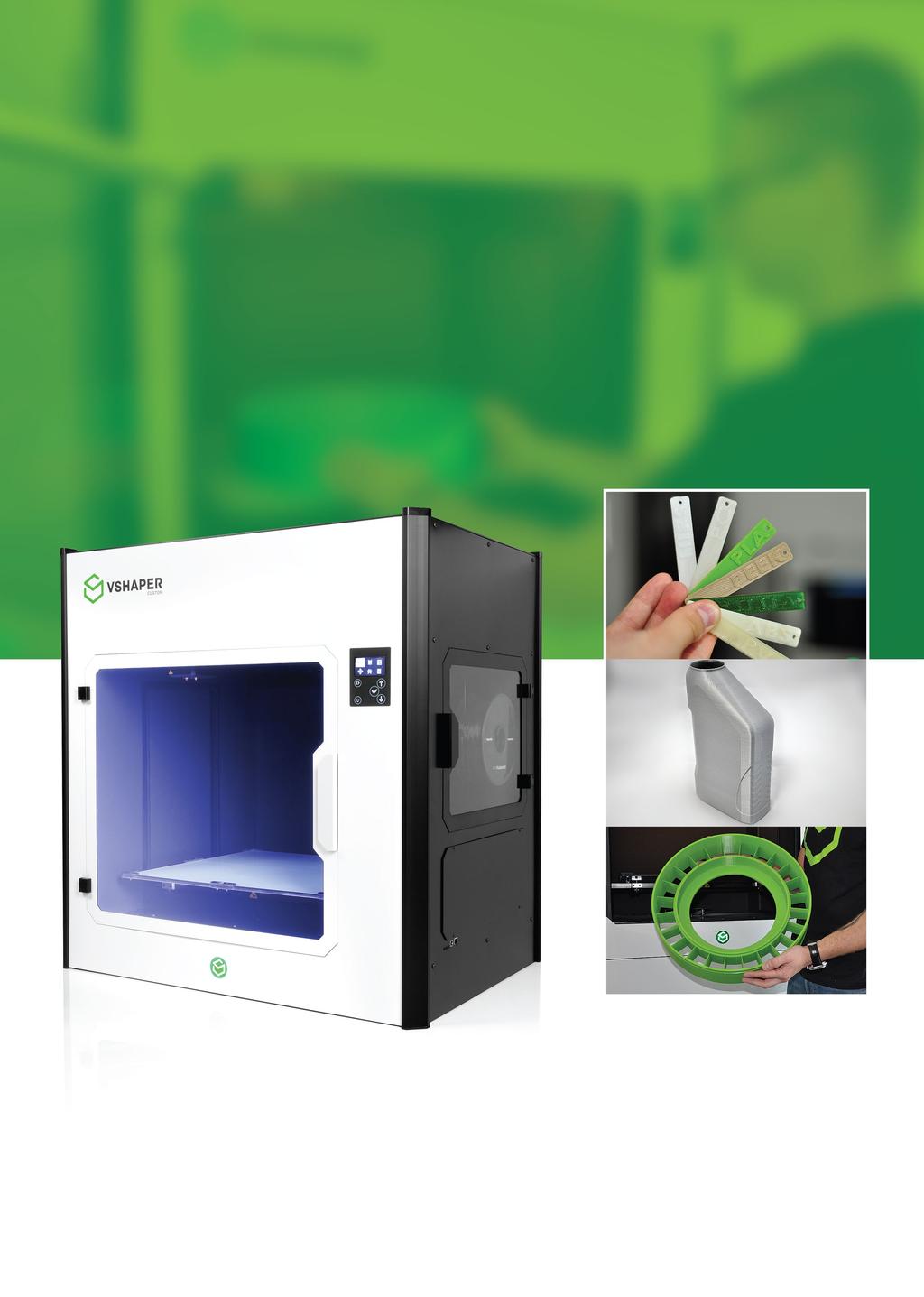

14 VSHAPER CUSTOM VSHAPER CUSTOM wykorzystywana jest z powodzeniem w branży motoryzacyjnej, w odlewnictwie, przemyśle lotniczym, medycynie, a także w instytutach badawczych, szkolnictwie wyższym i designie. Drukarka trafia w oczekiwania najbardziej wymagających użytkowników, tworzona w oparciu o zdefiniowane przez nich potrzeby. Co niezwykle istotne w procesie definiowania wymagań od samego początku uczestniczy jej końcowy użytkownik, który określa m.in. wielkość pola roboczego, ilość i rodzaj dysz oraz cechy platformy, na której odbywa się wydruk. Do wyboru ma również szereg udogodnień: automatyczną kalibrację stołu, wentylację z użyciem filtra węglowego, czy też kamerę ułatwiającą obserwację procesu drukowania. Urządzenie może zostać również wyposażone w system awaryjnego zasilania. Swobodny wybór parametrów technicznych Parametryzowana przestrzeń wydruku Parametryzowana średnica dyszy VshAPer.com

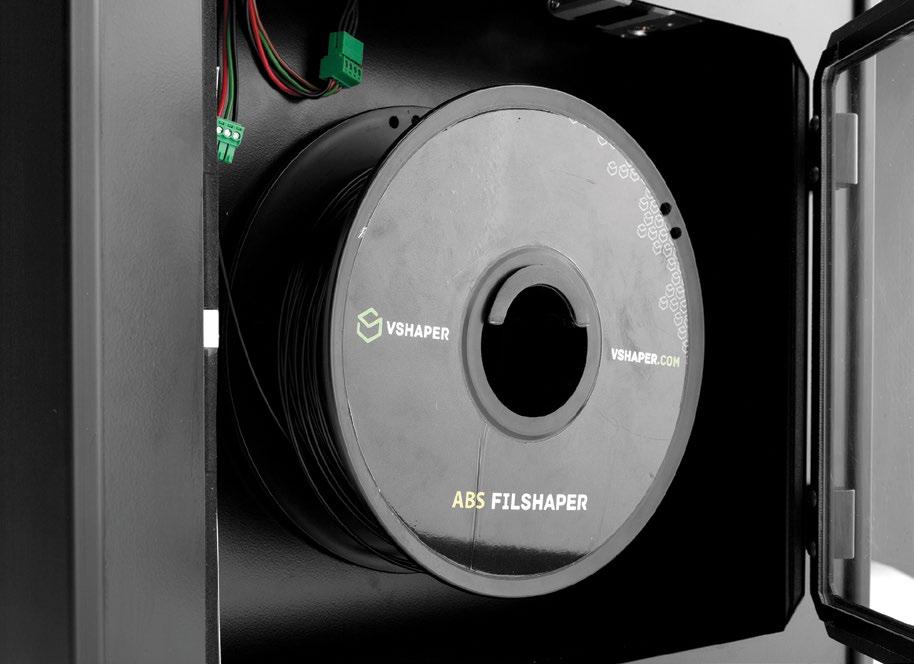

15 VSHAPER FILAMENTS Wybór właściwego materiału, wykorzystywanego w procesie drukowania trójwymiarowego ma ogromny wpływ na jakość, trwałość i efekt wizualny uzyskanego wydruku. W naszej ofercie znajduje się cała gama renomowanych filamentów, poczynając od biodegradowalnego PLA, poprzez niezwykle popularny ABS, kończąc na niezwykle trwałym PEEK. Oferowane przez nas materiały z powodzeniem wykorzystywane są w branży motoryzacyjnej, w odlewnictwie, przemyśle lotniczym, medycynie, a także w instytutach badawczych, szkolnictwie wyższym i designie. Materiały FILSHAPER umożliwiają łatwą obróbkę finalną, ze szczególnym uwzględnieniem szlifowania i lakierowania. PODSTAWOWE PODPOROWE SPECJALISTYCZNE PLA FILSHAPER HIPS FILSHAPER PCL FILSHAPER PLLA FILSHAPER ASA FILSHAPER PETG FILSHAPER PA12 FILSHAPER ABS FILSHAPER PVA FILSHAPER PPSU NATURAL PEEK NATURAL PC FILSHAPER PMMA FILSHAPER VshAPer.com

16 AUTORYZOWANY DYTRYBUTOR BIBUS MENOS Sp. z o.o. ul. Spadochroniarzy 18, Gdańsk tel , fax info@bibusmenos.pl kontakt@vshaper.com
