1 Dziękujemy za zakup opisanego tu urządzenia CPE (ang. customer premises equipment). Umożliwia ono szybką, bezprzewodową łączność z sieciami komputerowymi. Niniejszy dokument ułatwia zapoznanie się z nabytym produktem i szybkie rozpoczęcie korzystania z niego. Należy uważnie zapoznać się z nim przed rozpoczęciem użytkowania urządzenia CPE. Szczegółowe informacje na temat funkcji i konfiguracji urządzenia CPE można uzyskać w systemie pomocy, dostępnym w obsługiwanym przez przeglądarkę panelu zarządzania urządzeniem. Szczegółowe wskazówki na temat logowania się do panelu zarządzania zawarto w rozdziale Logowanie się do panelu zarządzania urządzeniem na str

2 Poznaj urządzenie CPE Uwaga: Zawarte w niniejszym dokumencie ilustracje i opisy funkcji urządzenia CPE mają charakter poglądowy. Zakupione urządzenie może różnić się od przedstawionego w tej instrukcji. Scenariusze zastosowań Urządzenie CPE umożliwia dostęp do Internetu różnego rodzaju urządzeniom z obsługą Wi-Fi, np. smartfonom, tabletom i konsolom do gier, a także komputerom. Procedura nawiązywania połączenia zależy od systemu operacyjnego danego urządzenia Wi-Fi lub komputera. Aby nawiązać połączenie, należy postępować zgodnie z dotyczącą go instrukcją. 2

3 Scenariusz 1: dostęp do Internetu przez sieć LTE, 3G lub 2G Urządzenie CPE łączy się z Internetem za pośrednictwem udostępnianej przez operatora sieci LTE, 3G lub 2G. a) Połączenie Wi-Fi b) Połączenie przez port Ethernet (LAN) LTE/3G/2G LTE/3G/2G 3

4 Scenariusz 2: dostęp do Internetu przez sieć Ethernet (WAN) Za pomocą kabla sieciowego połącz port sieciowy stacji dokującej z dowolnym portem sieci Ethernet. Stworzy to możliwość dostępu do Internetu przez daną sieć Ethernet, np. za pośrednictwem domowego łącza ADSL, hotelowej sieci DHCP lub akademickiej sieci szerokopasmowej ze stałym przydziałem adresów IP. Ethernet 4

5 Wygląd (Dock) 1 Wskaźnik sygnału 5 Przycisk zasilania 9 Port Ethernet 2 Wskaźnik Wi-Fi 6 Wskaźnik ozdobny 10 Gniazdo zasilania 3 Wskaźnik baterii 7 Gniazdo zasilania 11 Wskaźnik zasilania 4 Wskaźnik wiadomości 8 Wskaźnik Ethernet 12 Złącze USB 5

6 Wskaźnik Wskaźnik Stan Opis Sygnał Niebieski Zielony Czerwony Połączono z siecią LTE, trzy paski oznaczają najwyższą moc sygnału Połączono z siecią 2G lub 3G, trzy paski oznaczają najwyższą moc sygnału Nie połączono z siecią bezprzewodową lub brak sygnału Wi-Fi Zielony Komunikacja Wi-Fi włączona Bateria Wiadomości Zielony Czerwony Zielony Miga na zielono Wystarczający poziom baterii Niski poziom baterii Nowe wiadomości Skrzynka odbiorcza pełna 6

7 Wskaźnik Stan Opis Ethernet Niebieski Miga na niebiesko Podłączono komputer lub router Trwa transmisja danych Zasilanie Niebieski Podłączono zasilacz Ozdobny Niebieski Uruchamianie urządzenia lub włączenie podświetlenia 7

8 RESET Identyfikator SSID i klucz szyfrowania sieci bezprzewodowej Podczas nawiązywania połączenia pomiędzy urządzeniem Wi-Fi a urządzeniem CPE po raz pierwszy konieczne może być wprowadzenie domyślnego identyfikatora SSID oraz klucza szyfrowania sieci bezprzewodowej. Domyślny identyfikator SSID i klucz szyfrowania sieci bezprzewodowej są wydrukowane na etykiecie na obudowie urządzenia CPE. Zaleca się zalogowanie się do panelu zarządzania i dokonanie w nim zmiany domyślnego identyfikatora SSID i klucza szyfrowania na własny. 8

9 Rozpoczęcie pracy z urządzeniem Instalowanie i odłączanie stacji dokującej Sposób instalowania i odłączania stacji dokującej przedstawia poniższa ilustracja. 9

10 OPEN RESET RESET OPEN Instalowanie karty SIM oraz baterii Włóż kartę SIM i baterię w sposób przedstawiony na ilustracji Uwaga: Nie wyjmuj karty SIM, gdy jest w użyciu. Może to zakłócić działanie urządzenia CPE i spowodować utratę danych na karcie SIM. Urządzenie CPE automatycznie ładuje baterię, gdy jest podłączone do gniazdka zasilającego. Bateria należy do akcesoriów opcjonalnych. Jeżeli nie ma jej w komplecie, można ją zakupić osobno u autoryzowanego sprzedawcy, zwracając uwagę na jej zgodność z opisanym tu urządzeniem CPE. Stacja dokująca nie działa, gdy urządzenie CPE jest zasilane wyłącznie z baterii. 10

11 Włączanie urządzenia CPE Podłączanie do gniazdka zasilającego Urządzenie CPE włącza się automatycznie po podłączeniu do gniazdka zasilającego. Uwaga: Wolno używać wyłącznie zasilaczy zgodnych z niniejszym urządzeniem CPE i dostarczonych przez zatwierdzonego producenta. Użycie niekompatybilnego zasilacza lub zasilacza pochodzącego od nieznanego producenta może spowodować usterkę lub awarię urządzenia CPE, a nawet pożar, a przy tym spowoduje unieważnienie wszystkich gwarancji dotyczących niniejszego produktu, zarówno wyrażonych, jak i dorozumianych. 11

12 Opisane tu urządzenie CPE działa z modelem zasilacza HW XYW. Litery lub cyfry występujące w miejscu symboli X oraz Y są zależne od regionu. Szczegółowe informacje dotyczące konkretnych modeli zasilaczy można uzyskać od autoryzowanego sprzedawcy. Zasilacz można też podłączyć do gniazda zasilania w stacji dokującej. Przytrzymanie przycisku zasilania Aby włączyć urządzenie CPE, gdy jest podłączone do gniazdka zasilającego, ale jest wyłączone, lub gdy jest zasilane tylko z baterii, należy nacisnąć przycisk zasilania i przytrzymać go do momentu zaświecenia się wszystkich wskaźników. Uwaga: Aby wyłączyć urządzenie CPE, naciśnij i przytrzymaj przycisk zasilania. Aby włączyć lub wyłączyć wskaźnik ozdobny, jednokrotnie naciśnij przycisk zasilania. 12

13 Łączenie z Internetem Łączenie przez sieć LTE, 3G lub 2G Parametry konfiguracji urządzenia CPE zostały ustawione zgodnie z wymaganiami operatora. W przypadku transmisji danych urządzenie automatycznie nawiązuje połączenie z Internetem. Jeżeli przez określony czas żadne dane nie są przesyłane, połączenie zostaje automatycznie przerwane. Uwaga: Po zalogowaniu się do panelu zarządzania urządzeniem można w nim włączyć lub wyłączyć automatyczne wybieranie numeru w roamingu. Jeżeli funkcja ta zostanie wyłączona, po połączeniu się z siecią w roamingu urządzenie CPE automatycznie zakończy nawiązane uprzednio połączenie z Internetem. Połączenie to trzeba będzie w razie potrzeby przywrócić ręcznie. 13

14 Łączenie przez sieć Ethernet (WAN) 1. Połącz urządzenie CPE z routerem za pomocą kabla sieciowego. 2. Wskaźnik powinien zacząć świecić ciągłym, niebieskim światłem. 3. Zaloguj się do panelu zarządzania urządzeniem CPE i skonfiguruj parametry połączenia Ethernet. Dynamic IP (Dynamiczny adres IP): nie wymaga konfiguracji. PPPoE: wprowadź nazwę użytkownika i hasło połączenia telefonicznego. Static IP (Statyczny adres IP): jako tryb połączenia wybierz statyczny adres IP i wprowadź adres IP, adres bramy domyślnej, adres serwera DNS itp. Uwaga: Aby uzyskać informacje o wymaganej nazwie użytkownika, haśle, adresie IP, adresie bramy domyślnej, adresie serwera DNS i innych ustawieniach, należy zwrócić się do operatora. 14

15 Logowanie się do panelu zarządzania urządzeniem 1. Sprawdź, czy połączenie urządzenia CPE z urządzeniem Wi-Fi lub komputerem działa normalnie. 2. Uruchom przeglądarkę i w pasku adresu wprowadź adres 3. Aby zalogować się do panelu zarządzania urządzeniem, wprowadź nazwę użytkownika i hasło. Uwaga: Domyślna nazwa użytkownika to admin. Domyślne hasło to admin. Codzienna eksploatacja Weryfikacja kodu PIN Jeżeli funkcja weryfikacji kodu PIN jest włączona, zaloguj się do uruchomionego w przeglądarce panelu zarządzania i wprowadź prawidłowy kod PIN, postępując zgodnie z wyświetlanymi wskazówkami. Kody PIN i PUK są załączane przez operatora do każdej karty SIM. Szczegółowe informacje na ten temat można uzyskać od operatora. 15

16 Przywracanie ustawień fabrycznych W przypadku zapomnienia parametrów konfiguracyjnych można przywrócić urządzeniu CPE ustawienia fabryczne, a następnie skonfigurować je na nowo. Naciśnij i przytrzymaj przycisk RESET, aż wskaźniki zamigają na zielono i urządzenie CPE włączy się. Zostaną mu wówczas przywrócone ustawienia fabryczne. Uwaga: W wyniku tej operacji zostaną usunięte wszystkie samodzielnie skonfigurowane parametry urządzenia CPE. Wszystkie ustawienia dostępne w panelu zarządzania zostaną przywrócone do wartości fabrycznych. RESET RESET 16

17 Przykład 1: łączenie przez sieć Wi-Fi z komputerem (np. z systemem Windows 7) 1. Sprawdź, czy wskaźnik ma kolor zielony. 2. Wybierz polecenie Start > Panel sterowania > Sieci i Internet > Połącz z siecią. Uwaga: Przed nawiązaniem połączenia Wi-Fi sprawdź, czy komputer jest wyposażony w kartę sieci bezprzewodowej. Jeżeli komputer wskazuje dostępność połączenia z siecią bezprzewodową, oznacza to, że można korzystać z karty sieci bezprzewodowej. W przeciwnym razie sprawdź, czy karta sieci bezprzewodowej działa poprawnie. 3. Wybierz połączenie z siecią bezprzewodową o identyfikatorze SSID urządzenia CPE, a następnie kliknij przycisk Połącz. 17

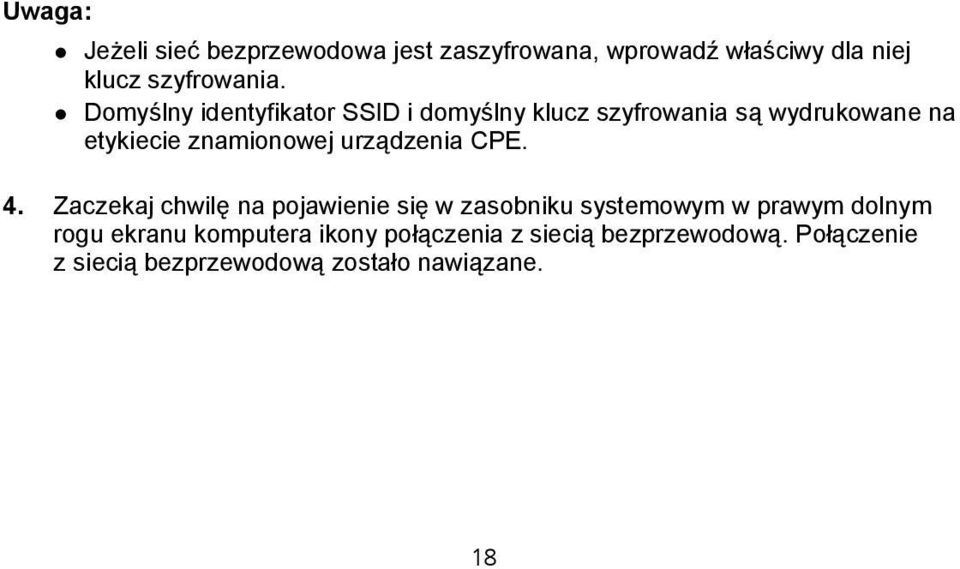

18 Uwaga: Jeżeli sieć bezprzewodowa jest zaszyfrowana, wprowadź właściwy dla niej klucz szyfrowania. Domyślny identyfikator SSID i domyślny klucz szyfrowania są wydrukowane na etykiecie znamionowej urządzenia CPE. 4. Zaczekaj chwilę na pojawienie się w zasobniku systemowym w prawym dolnym rogu ekranu komputera ikony połączenia z siecią bezprzewodową. Połączenie z siecią bezprzewodową zostało nawiązane. 18

19 Przykład 2: łączenie przez sieć Wi-Fi z konsolą do gier (np. PSP) 1. Włącz funkcję WLAN w konsoli PSP. 2. Wybierz opcję Ustawienia > Ustawienia sieciowe. 3. Wybierz opcję Tryb infrastruktury. 4. Wybierz opcję Nowe połączenie I wprowadź nazwę połączenia. 5. Wybierz opcję Skanuj, aby wyszukać sieci bezprzewodowe. Na ekranie pojawi się lista punktów dostępowych. 6. Wybierz punkt dostępowy o identyfikatorze SSID urządzenia CPE, a następnie naciśnij przycisk na konsoli PSP. Potwierdź identyfikator SSID, po czym wprowadź prawidłowy klucz szyfrowania sieci bezprzewodowej. 19

20 7. Naciśnij przycisk, aby przejść do kolejnego kroku, a następnie naciśnij przycisk X, aby zapisać ustawienia. 8. Wybierz opcję Testuj połączenie, aby sprawdzić nawiązane połączenie z siecią. 9. Teraz można otworzyć przeglądarkę i uzyskać dostęp do sieci. 20

21 Przykład 3: łączenie przez sieć Wi-Fi z tabletem (np. ipad) 1. Dotknij pozycji Ustawienia > Wi-Fi, aby włączyć łączność WLAN. 2. Tablet automatycznie wyszuka połączenia bezprzewodowe i wyświetli listę punktów dostępowych. 3. Wybierz punkt dostępowy o identyfikatorze SSID urządzenia CPE. 4. W razie potrzeby wprowadź prawidłowy klucz szyfrowania sieci bezprzewodowej i wybierz przycisk Połącz. (Ikona kłódki oznacza, że do połączenia z tą siecią bezprzewodową jest potrzebny klucz szyfrowania). Uwaga: Za pośrednictwem urządzenia CPE mogą uzyskiwać dostęp do Internetu takie urządzenia Wi-Fi, jak iphone, ipod touch, PS3 i NDSi. Szczegółowe informacje dotyczące konkretnego urządzenia Wi-Fi można znaleźć w jego instrukcji obsługi. 21

22 Wskazówki Zbyt długie używanie urządzenia CPE w wysokiej temperaturze otoczenia może spowodować jego przegrzanie. W takiej sytuacji urządzenie CPE dla bezpieczeństwa zmniejszy prędkość transmisji, a wskaźnik ozdobny zgaśnie i jego włączenie nie będzie możliwe. Jeśli urządzenie CPE ulega przegrzaniu, należy je przenieść w miejsce bardziej przewiewne. Jeżeli urządzenie CPE jest zasilanie z gniazdka zasilającego, a ma zainstalowaną baterię, należy ją wyjąć. Jeżeli urządzenie CPE jest zasilane z baterii, należy podłączyć je do gniazdka zasilającego i wyjąć baterię. W przeciwnym razie może ono automatycznie przerwać połączenia sieciowe i wyłączyć się. Nie wolno próbować uruchamiać urządzenie CPE, dopóki całkiem nie ostygnie. Jeżeli urządzenie CPE nadal będzie stwarzać problemy: skorzystaj z pomocy online dostępnej w panelu zarządzania; wyłącz i ponownie uruchom urządzenie CPE; przywróć ustawienia fabryczne urządzenia CPE; skonsultuj się z operatorem. Wersja: V100R001_01 Numer katalogowy: 31010QEV 22
