1 Instrukcja obsługi zestawów abonenckich Dla Gminy Czerwieńsk Wszelkie informacje dostępne u operatora infrastruktury: Zapraszamy do kontaktu z centrum pomocy i wsparcia technicznego w dni robocze w godzinach: 8:00 do 20:00. Numery kontaktowe z STIMO WIST: Tel.: Kom.: Oraz pod adresem wist@stimo.pl

2 Informacje o dostępie do sieci oraz punkty dostępowe Informacje o dostępie: W celu korzystania z sieci o nazwach UGCzerwiensk-REJESTR niezbędna jest wcześniejsza rejestracja w systemie obsługi abonentów sieci. Punkty dostępowe: Czerwieńsk - Urząd Gminy, ul Rynek 25 Czerwieńsk - Szkoła Podstawowa, ul. Graniczna 5a Czerwieńsk - Gimnazjum, ul. Zielonogórska 43b Nietków - Szkoła Podstawowa, ul. Jana Kasprowicza 76 Nietków - OSP Nietków Nietkowice - Wieża stalowa Będów - Wieża strunobetonowa, Będów 128 Dobrzęcin - Blok Mieszkalny Płoty - Szkoła Podstawowa, ul. Szkolna 1 Sudoł - Wieża strunobetonowa, działka 52/1 Laski - Dom Kultury Sycowice - Wieża strunobetonowa, działka 52/1 Wysokie - Świetlica Wiejska Leśniów Wielki - Szkoła Podstawowa

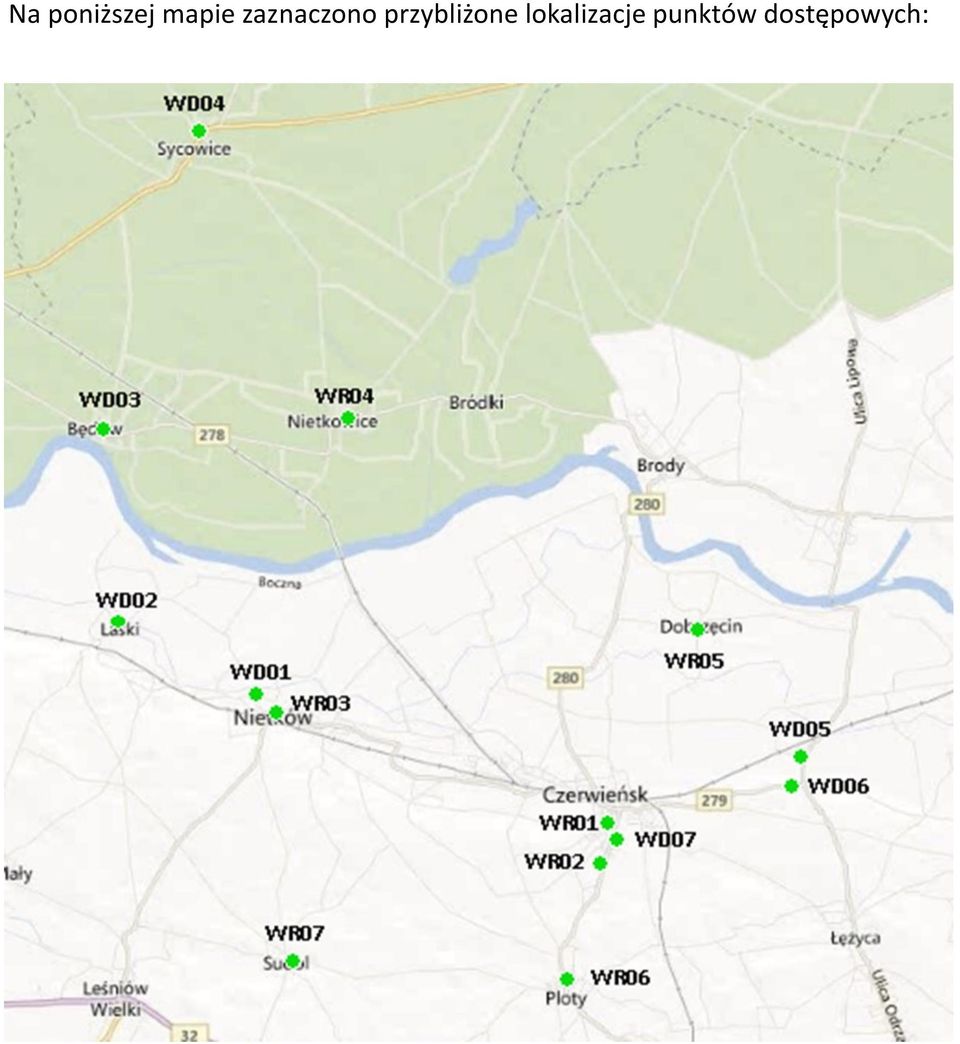

3 Na poniższej mapie zaznaczono przybliżone lokalizacje punktów dostępowych:

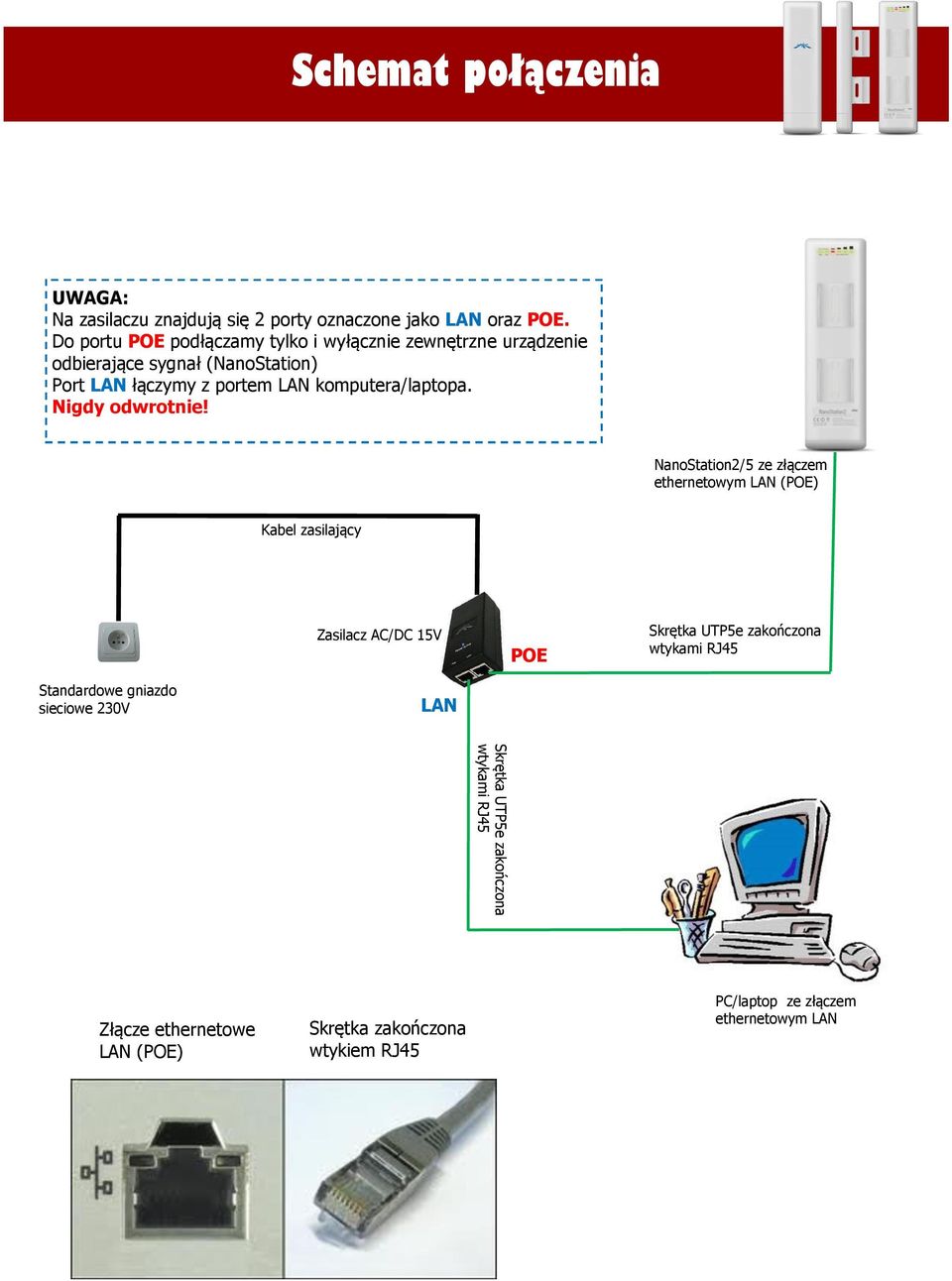

4 Schemat połączenia UWAGA: Na zasilaczu znajdują się 2 porty oznaczone jako LAN oraz POE. Do portu POE podłączamy tylko i wyłącznie zewnętrzne urządzenie odbierające sygnał (NanoStation) Port LAN łączymy z portem LAN komputera/laptopa. Nigdy odwrotnie! NanoStation2/5 ze złączem ethernetowym LAN (POE) Kabel zasilający Zasilacz AC/DC 15V POE Skrętka UTP5e zakończona wtykami RJ45 Standardowe gniazdo sieciowe 230V LAN Skrętka UTP5e zakończona wtykami RJ45 Złącze ethernetowe LAN (POE) Skrętka zakończona wtykiem RJ45 PC/laptop ze złączem ethernetowym LAN

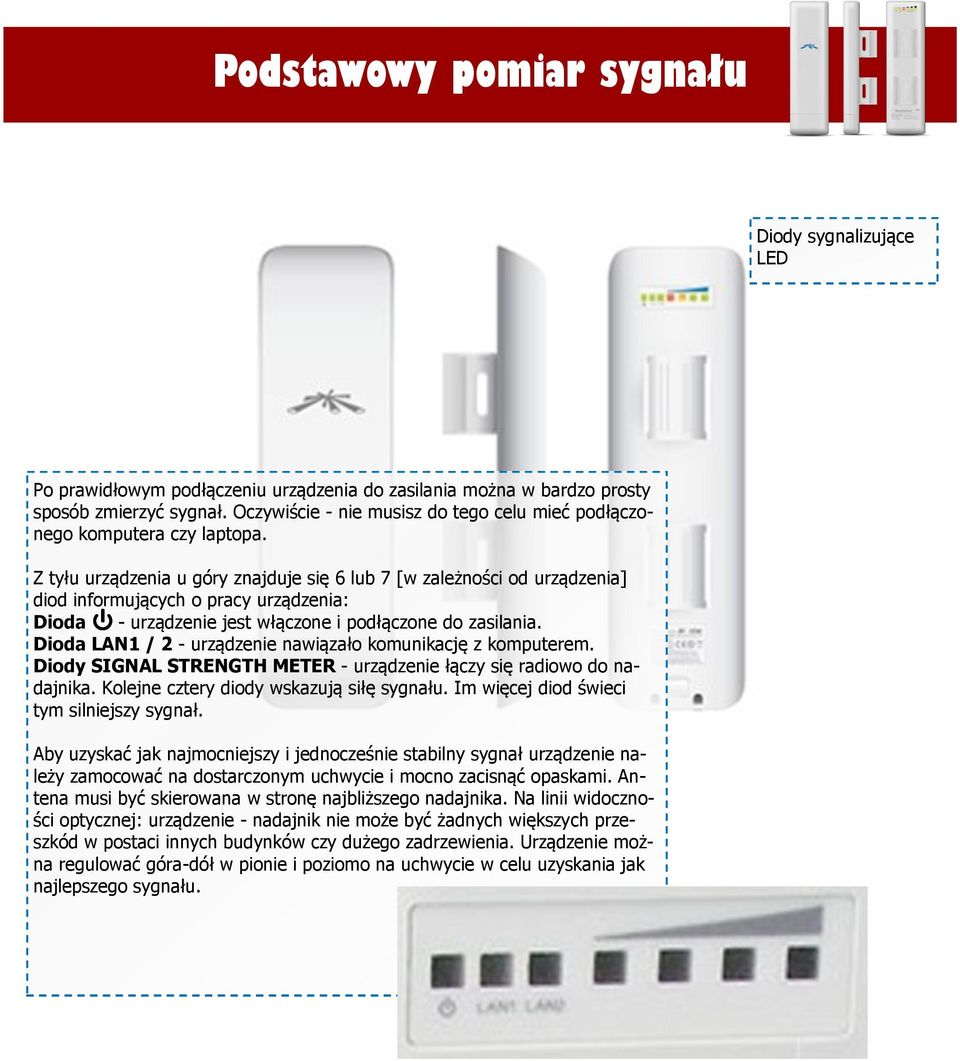

5 Podstawowy pomiar sygnału Diody sygnalizujące LED Po prawidłowym podłączeniu urządzenia do zasilania można w bardzo prosty sposób zmierzyć sygnał. Oczywiście - nie musisz do tego celu mieć podłączonego komputera czy laptopa. Z tyłu urządzenia u góry znajduje się 6 lub 7 [w zależności od urządzenia] diod informujących o pracy urządzenia: Dioda - urządzenie jest włączone i podłączone do zasilania. Dioda LAN1 / 2 - urządzenie nawiązało komunikację z komputerem. Diody SIGNAL STRENGTH METER - urządzenie łączy się radiowo do nadajnika. Kolejne cztery diody wskazują siłę sygnału. Im więcej diod świeci tym silniejszy sygnał. Aby uzyskać jak najmocniejszy i jednocześnie stabilny sygnał urządzenie należy zamocować na dostarczonym uchwycie i mocno zacisnąć opaskami. Antena musi być skierowana w stronę najbliższego nadajnika. Na linii widoczności optycznej: urządzenie - nadajnik nie może być żadnych większych przeszkód w postaci innych budynków czy dużego zadrzewienia. Urządzenie można regulować góra-dół w pionie i poziomo na uchwycie w celu uzyskania jak najlepszego sygnału.

6 Po prawidłowym podłączeniu urządzeń (wg zamieszczonego wcześniej schematu) można sprawdzić szczegółowe parametry pracy urządzenia. W pierwszej kolejności należy sprawdzić czy karta sieciowa komputera/laptopa jest włączona. W tym celu klikamy na START > Panel sterowania. W panelu sterowania szukamy ikony Centrum sieci i udostępniania. W przypadku Windows XP ikona kryje się pod nazwą Połączenia sieciowe.

7 W systemie Windows 7 by przejść do posiadanych w swoim komputerze połączeń sieciowych, należy w menu po lewej stronie, kliknąć Zmień ustawienia karty sieciowej. Z kolei w Windows XP przejdziemy tam od razu klikając 2x LPM (lewym klawiszem myszy) ikonkę Połączenia sieciowe z poprzedniego kroku. W połączeniach sieciowych szukamy ikony Połączenia lokalne. Jeśli ikona jest wyszarzona czyli nieaktywna, klikamy na nią PPM (prawym przyciskiem myszy) i wybieramy opcję WŁĄCZ.

8 Adres IP dla komputera jest przyznawany automatycznie. Jeśli jest inaczej tzn. mamy wpisany statyczny adres IP konieczna jest zmiana ustawień. W tym celu klikamy dwukrotnie LPM (lewym przyciskiem myszy) ikonkę Połączenie lokalne. Pojawi się okno w którym wyszukujemy Protokół internetowy w wersji 4 i klikamy na nim dwukrotnie LPM. W kolejnym oknie zaznaczamy opcje: Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS automatycznie Na koniec zamykamy okna wciskając za każdym razem przycisk OK.

9 Adres jaki powinien uzyskać komputer, można sprawdzić i zweryfikować następująco: Klikamy PPM na Połączeniu lokalnym i wybieramy opcję Stan. W oknie który się pojawi klikamy na przycisk Szczegóły. Pojawi się kolejne okno w którym możemy odczytać nasz adres IP np oraz bramę (ta informacja będzie nam potrzebna w następnym kroku) Okna bez obawy o jakieś zmiany zamykamy przyciskiem Zamknij.

10 Uruchamiamy przeglądarkę np. Internet Explorer (zainstalowana standardowo w systemie Windows) lub Firefox i w pasku przeglądania pisujemy adres: Wciskamy na klawiaturze ENTER. W oknie który się pojawi klikamy na przycisk Szczegóły. Pojawi się okno logowania. Wpisujemy login: czerwiensk i hasło: czerwiensk Wciskamy Login.

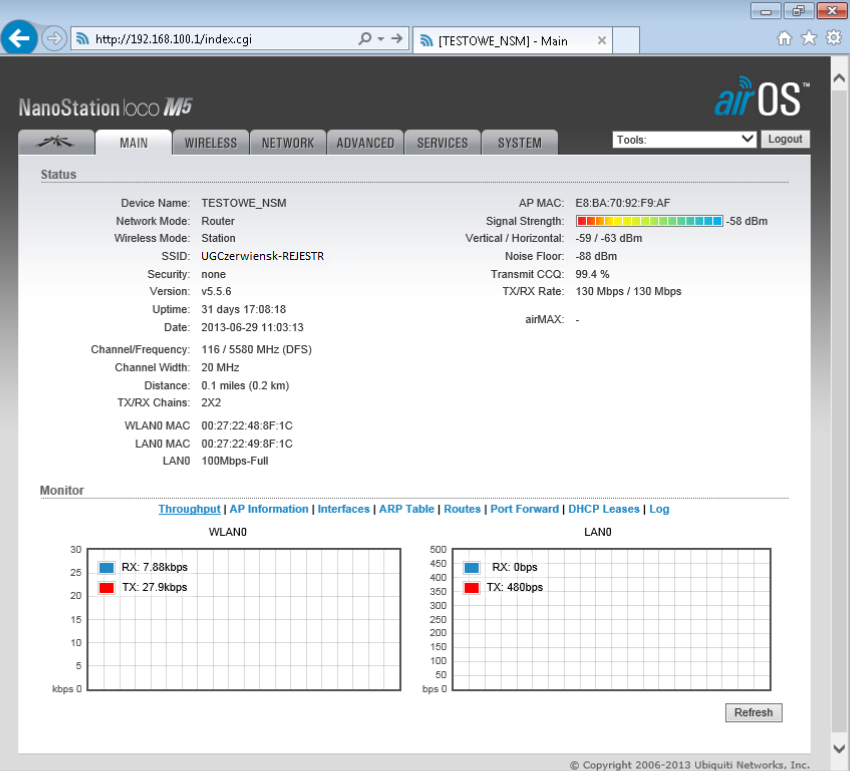

11 Po zalogowaniu, widzimy główny panel informacyjny urządzenia. W prawej kolumnie znajduje się Siła sygnału. Poruszając bardzo delikatnie urządzeniem góra-dół oraz lewo-prawo, parametr ten będzie się zmieniał i wskazywał pewną wartość liczbową w jednostkach dbm. Im wyższa wartość dbm tym siła sygnału jest lepsza. Przykładowo (kolory odpowiadają kolorom diod): -40 do -55 dbm: bardzo silny sygnał -50 do -65 dbm: mocny sygnał -65 do -75 dbm: dobry sygnał -75 od -80 dbm: słaby sygnał (połączenie bardzo słabe, wymagana mocniejsza antena lub szukanie sygnału w innym miejscu czy wysokości)
