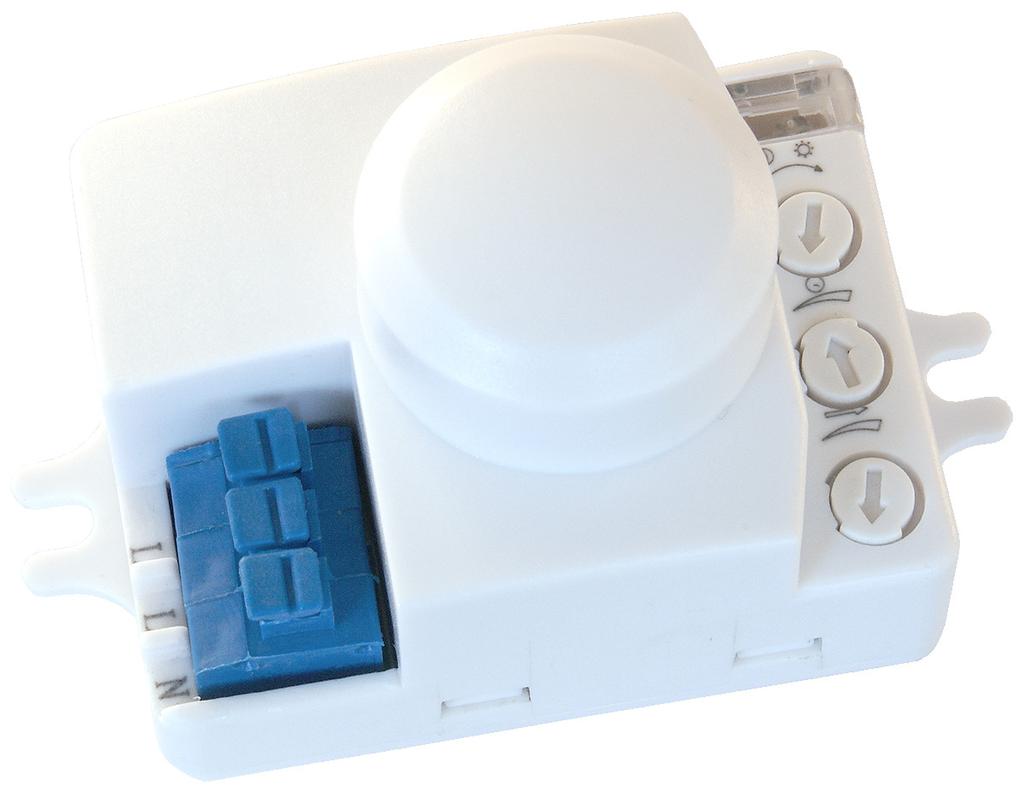

1 MIKROFALOWY SENSOR RUCHU Z CZUJNIKIEM ZMIERZCHOWYM YCE2001 Instrukcja instalacji i obsługi

2 Dziękujemy za wybranie naszego urządzenia. Mikrofalowy sensor ruchu z czujnikiem zmierzchowym pozwala na automatyczne załączenie odbiornika. Jego zasada działania łączy w sobie wygodę, oszczędność, funkcje praktyczne i automatyzm. Wykrywanie ruchu sprzężone z zależnością od warunków oświetleniowych regulowane parametry to: oświetlenie luxów, strefa ruchu 1 10 metrów, czas działania 10 sekund 12 minut, eliminuje konieczność ręcznego włączania np. oświetlenia. Detekcja ruchu może nastąpić przez drzwi, szyby, ścianki gipsowo-kartonowe i cienkie ściany. Zastosowanie naszego sensora na przykład w oprawach oświetleniowych powoduje, że załączane są tylko te oprawy, które w swojej strefie oświetleniowej wykrywają obecność przemieszczających się ludzi pozostałe nie załączają się co zmniejsza zużycie energii elektrycznej. Specyfikacja techniczna Zasilanie: VAC Częstotliwość zasilania: 50/60 Hz Montaż: wewnętrzny, podsufitowy Emiter: promiennik 5,8 GHz CW, pasmo ISM Moc emitera: <10 mw Obciążenie nominalne: 1200 W Zakres detekcji: 360 Odległość detekcji (regulowana): sferycznie 1 10 metrów Czas działania odbiornika (oświetlenia) (regulowane): minimum 10 sekund, maksimum 12 minut. Jasność otoczenia (regulowana): lux Moc pobierana w spoczynku (czuwanie): < 1 W Obudowa emitera mikrofal Gniazda przyłączeniowe czujnik zmierzchowy i dioda sygnalizacyjna jasność otoczenia czas działania odbiornika odległość detekcji REGULACJA 2

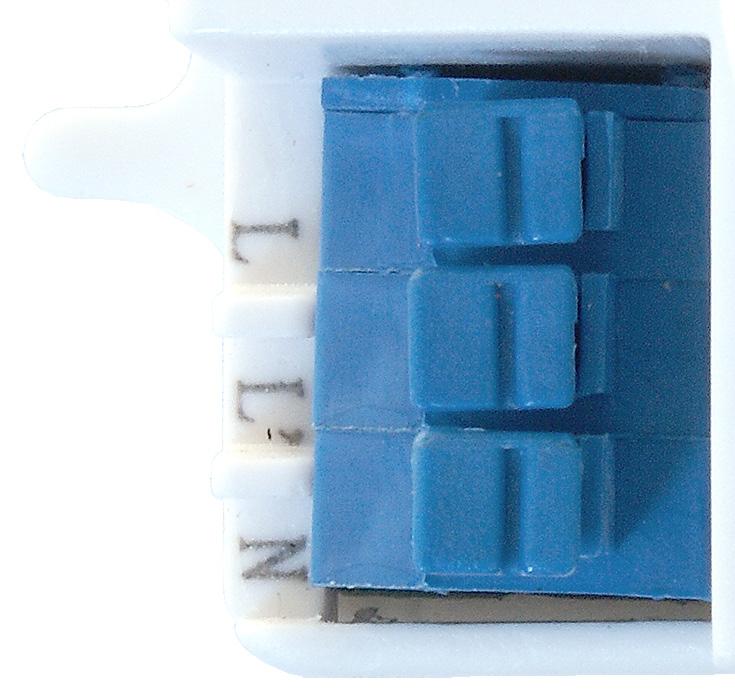

3 UWAGA: energia mikrofal emitowanych przez sensor wynosi poniżej 10 mw jest to 100-krotnie mniejsza wartość od energii emitowanej przez typowy telefon komórkowy lub kuchenkę mikrofalową poniżej 10 mw około 1000 mw 1. Podłączenie UWAGA: w celu zapewnienia prawidłowego funkcjonowania sensora należy tak dobrać miejsce i sposób instalacji, aby zapewnić późniejszy swobodny dostęp do pokręteł regulacyjnych oraz zadbać, aby czujnik zmierzchowy i obudowa emitera nie były przesłonięte przez elementy, które mogłyby utrudniać proces detekcji. Urządzenie powinno być instalowane przez elektryka lub osoby z odpowiednim doświadczeniem. Należy unikać instalowania sensora w pobliżu stref zmiany temperatury powietrza, na przykład przy klimatyzacji, centralnym ogrzewaniu itp. Dla własnego bezpieczeństwa nie należy otwierać obudowy czujnika po jego zainstalowaniu. Instalacja: wyłączyć zasilanie przymocować spód sensora na wybranej pozycji za pomocą wkrętów podłączyć zasilanie i odbiornik do odpowiednich gniazd zgodnie ze schematem podłączenia przewodów (patrz ilustracja poniżej) włączyć zasilanie i dokonać regulacji sensora L L odbiornik L` N N 3

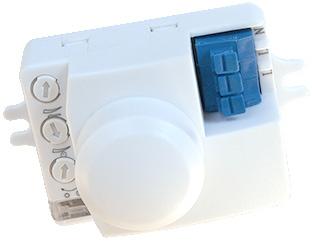

4 2. Regulacja systemu: Pokrętła regulacyjne zostały opisane w kolejności ich umiejscowienia na obudowie sensora: czułość czujnika zmierzchowego, czas działania odbiornika (oświetlenia), czułość detektora ruchu (patrz ilustracje poniżej). Czujnik zmierzchowy jest czujnikiem NADRZĘDNYM w stosunku do pozostałych. Oznacza to, że włączenie odbiornika po wykryciu ruchu przez detektor na czas ustawiony pokrętłem czasu działania będzie możliwe po zaistnieniu wybranych (ustawionych) warunków oświetleniowych lux 10 sek. 30 min. Jasność otoczenia (czujnik zmierzchowy): Regulacja czujnika zmierzchowego odbywa się w zakresie od 2 (symbol księżyca) do 2000 (symbol słońca) luxów. Ustawienie na symbolu księżyca spowoduje załączenie odbiornika po zapadnięciu całkowitej ciemności. Czułość należy dostosować do lokalnych warunków oświetleniowych. UWAGA: aby przetestować działanie i ustawienia pozostałych czujników w pełnym świetle dnia należy przestawić pokrętło na symbol słońca. Po wyregulowaniu trzeba ponownie przestawić go na żądaną wartość. Czas działania odbiornika: Pokrętło służy do ustawienia przedziału czasu (stoper), w jakim będzie działał odbiornik. Położenie minimum to około 10 sekund, a położenie maksimum to około 12 minut. Każdy ruch wykryty w czasie działania odbiornika spowoduje wyzerowanie stopera. Czas działania należy dobrać do potrzeb użytkownika. UWAGA: po każdorazowym wyłączeniu odbiornika upłynie około 1 sekunda zanim sensor będzie mógł ponownie dokonywać wykrywania ruchu. Odbiornik zareaguje na ruch dopiero po upływie tego okresu m. Odległość detekcji (czułość) mikrofalowego sensora ruchu: Pokrętło ustawione w pozycji minimum spowoduje, że strefa wykrywania ruchu będzie w promieniu około 1 metra od sensora. Ustawienie na maksimum rozszerzy tę strefę do około 10 metrów. UWAGA: wielkość strefy wykrywania ruchu zależy od szybkości przemieszczających się osób oraz ich wzrostu i figury. Podane wartości odnoszą się do osób o wzroście cm, typowej figurze i prędkości poruszania w zakresie 1 1,5 m/sek (typowy chód). Przy innych parametrach przemieszczających się osób wielkość strefy detekcji ruchu ulegnie zmianie. 4

5 Przykładowa procedura testowa: Ustawić pokrętło regulacyjne czułości czujnika zmierzchowego na maksimum (symbol słońca), czas działania odbiornika (oświetlenia) na wartość minimalną (ok. 8 sekund), czułość detektora ruchu na minimum (zakres do ok. 1 m). Prawidłowo wykonane połączenia powinny skutkować włączeniem odbiornika po wykryciu ruchu w odległości ok 1 metra od sensora na czas około 8 sekund. Po tym czasie odbiornik powinien wyłączyć się i pozostać wyłączony do momentu ponownej aktywacji przez poruszające się osoby. 3. Możliwe problemy i ich rozwiązanie: odbiornik nie działa: Sprawdzić zasilanie i odbiornik Sprawdzić ustawienia czułości czujnika zmierzchowego Sprawdzić czy napięcie robocze jest odpowiednie dla odbiornika niska czułość działania: Sprawdzić czy czujnik zmierzchowy i obudowa emitera nie są przesłonięte przez jakieś elementy utrudniające (uniemożliwiające) proces detekcji Sprawdzić czy źródło sygnałów znajduje się w strefie wykrywania Sprawdzić wysokość montażu (rozszerzyć strefę detekcji ruchu) sensor nie wyłącza odbiornika: Sprawdzić czy w strefie wykrywania nie występują ciągłe sygnały uruchamiające Sprawdzić ustawienia przedziału czasu działania (wybrane ustawienie maksymalne) Sprawdzić czy wartość zasilania jest zgodna z instrukcją Czy w otoczeniu sensora nie zmienia się temperatura obecność klimatyzacji lub centralnego ogrzewania Treść instrukcji jest okresowo sprawdzana i w razie potrzeby poprawiana. W razie spostrzeżenia błędów lub nieścisłości prosimy o kontakt z naszą firmą. Nie można jednak wykluczyć, że pomimo dołożenia wszelkich starań jednak powstały jakieś rozbieżności. Aby uzyskać najnowszą wersję prosimy o kontakt z naszą firmą lub dystrybutorami. Konsorcjum ATS Sp.J. Kopiowanie, powielanie, reprodukcja całości lub fragmentów bez zgody właściciela zabronione. Konsorcjum ATS Sp.J. ul. Żeromskiego 75, Radom, POLAND tel./fax: , sales@ledats.pl
