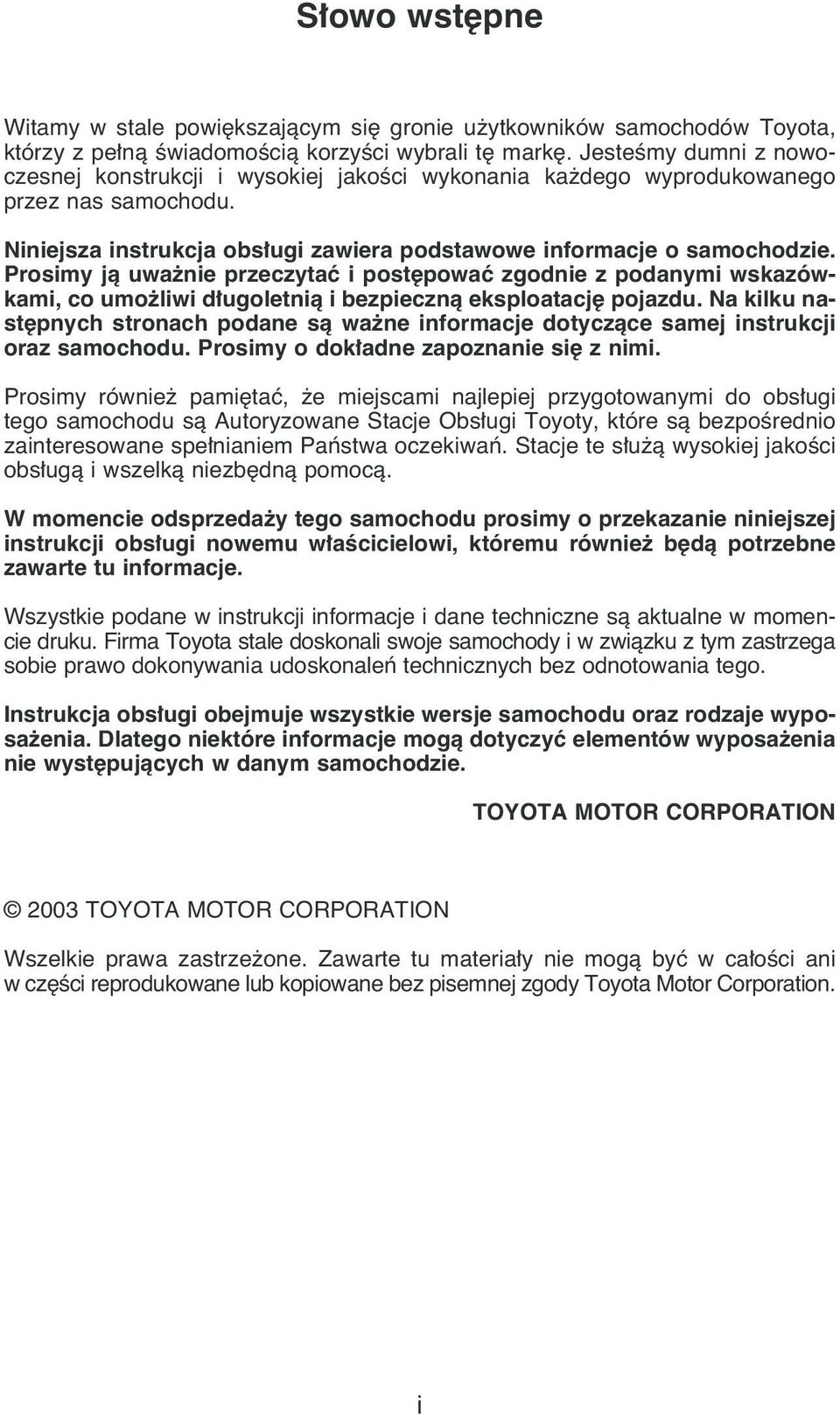

2 S owo wst pne Witamy w stale powi kszajàcym si gronie u ytkowników samochodów Toyota, którzy z pe nà ÊwiadomoÊcià korzyêci wybrali t mark. JesteÊmy dumni z nowoczesnej konstrukcji i wysokiej jakoêci wykonania ka dego wyprodukowanego przez nas samochodu. Niniejsza instrukcja obs ugi zawiera podstawowe informacje o samochodzie. Prosimy jà uwa nie przeczytaç i post powaç zgodnie z podanymi wskazówkami, co umo liwi d ugoletnià i bezpiecznà eksploatacj pojazdu. Na kilku nast pnych stronach podane sà wa ne informacje dotyczàce samej instrukcji oraz samochodu. Prosimy o dok adne zapoznanie si z nimi. Prosimy równie pami taç, e miejscami najlepiej przygotowanymi do obs ugi tego samochodu sà Autoryzowane Stacje Obs ugi Toyoty, które sà bezpoêrednio zainteresowane spe nianiem Paƒstwa oczekiwaƒ. Stacje te s u à wysokiej jakoêci obs ugà i wszelkà niezb dnà pomocà. W momencie odsprzeda y tego samochodu prosimy o przekazanie niniejszej instrukcji obs ugi nowemu w aêcicielowi, któremu równie b dà potrzebne zawarte tu informacje. Wszystkie podane w instrukcji informacje i dane techniczne sà aktualne w momencie druku. Firma Toyota stale doskonali swoje samochody i w zwiàzku z tym zastrzega sobie prawo dokonywania udoskonaleƒ technicznych bez odnotowania tego. Instrukcja obs ugi obejmuje wszystkie wersje samochodu oraz rodzaje wyposa enia. Dlatego niektóre informacje mogà dotyczyç elementów wyposa enia nie wyst pujàcych w danym samochodzie. TOYOTA MOTOR CORPORATION 2003 TOYOTA MOTOR CORPORATION Wszelkie prawa zastrze one. Zawarte tu materia y nie mogà byç w ca oêci ani w cz Êci reprodukowane lub kopiowane bez pisemnej zgody Toyota Motor Corporation. i

3 Wa ne informacje na temat niniejszej instrukcji Zalecenia dotyczàce bezpieczeƒstwa i prawid owej eksploatacji pojazdu Symbol bezpieczeƒstwa W tekêcie instrukcji w specjalny sposób wyró nione zosta y ostrze enia dotyczàce bezpieczeƒstwa. Dla w asnego bezpieczeƒstwa oraz w celu unikni cia ewentualnych szkód materialnych nale y ich ÊciÊle przestrzegaç. Poni ej wyjaênione sà rodzaje tych przestróg, ich wyglàd i znaczenie: OSTRZE ENIE Dotyczy czynnoêci, których niewykonanie mo e zagroziç bezpieczeƒstwu osób. Podaje informacje o tym, co nale y lub czego nie nale y zrobiç, aby wyeliminowaç lub ograniczyç zagro enia dla w asnej osoby oraz innych ludzi. W instrukcji tej znaleêç równie mo na znak przekreêlonego skoênie ko a. Oznacza on, e Nie wolno, Nie wolno tego robiç lub Nie wolno do tego dopuêciç. UWAGA Jest to przestroga, której zignorowanie mo e groziç uszkodzeniem pojazdu lub jego wyposa enia. Zawiera informacje o tym, co nale y lub czego nie nale y robiç, aby wyeliminowaç lub ograniczyç ryzyko uszkodzenia pojazdu lub elementów jego wyposa enia. ii

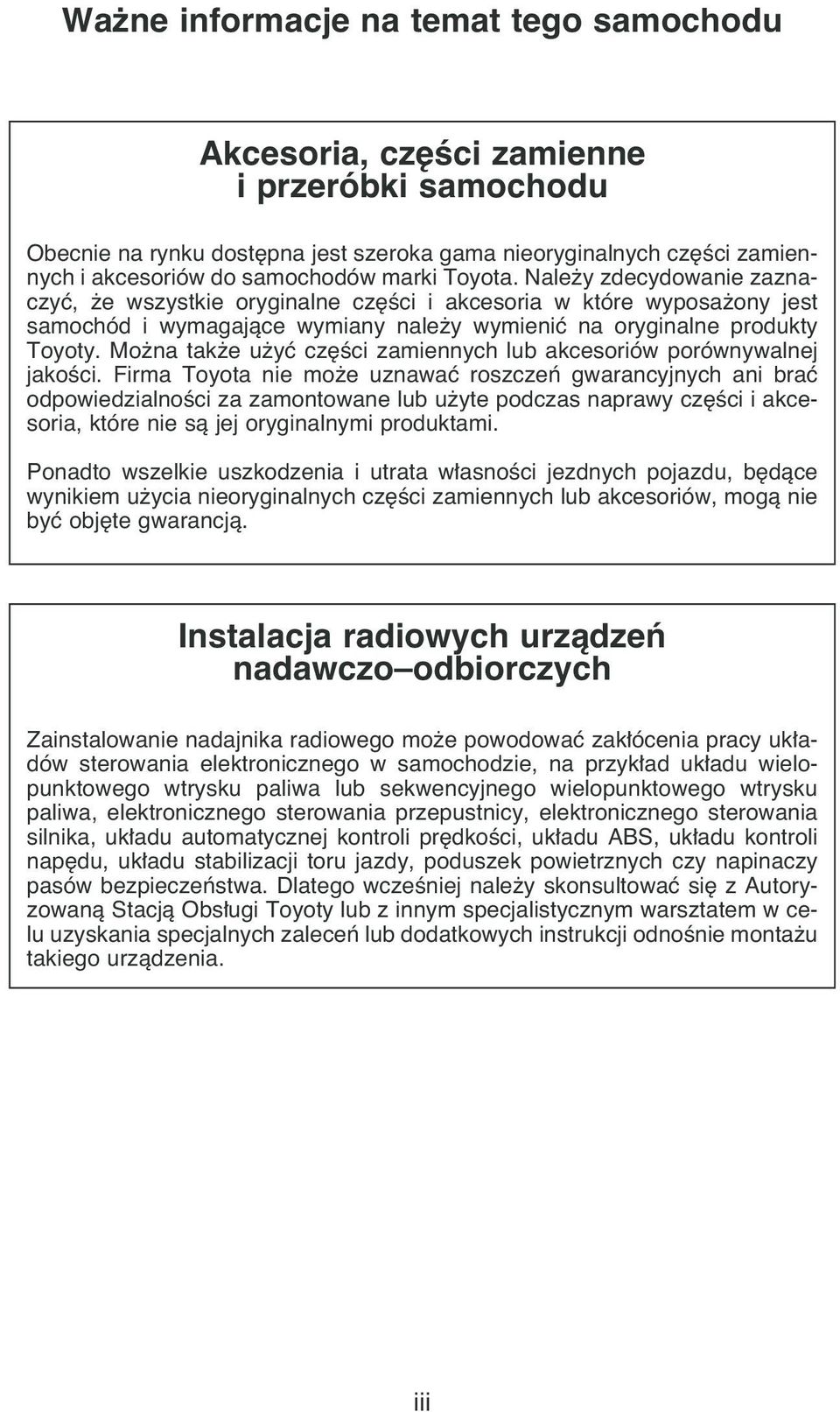

4 Wa ne informacje na temat tego samochodu Akcesoria, cz Êci zamienne i przeróbki samochodu Obecnie na rynku dost pna jest szeroka gama nieoryginalnych cz Êci zamiennych i akcesoriów do samochodów marki Toyota. Nale y zdecydowanie zaznaczyç, e wszystkie oryginalne cz Êci i akcesoria w które wyposa ony jest samochód i wymagajàce wymiany nale y wymieniç na oryginalne produkty Toyoty. Mo na tak e u yç cz Êci zamiennych lub akcesoriów porównywalnej jakoêci. Firma Toyota nie mo e uznawaç roszczeƒ gwarancyjnych ani braç odpowiedzialnoêci za zamontowane lub u yte podczas naprawy cz Êci i akcesoria, które nie sà jej oryginalnymi produktami. Ponadto wszelkie uszkodzenia i utrata w asnoêci jezdnych pojazdu, b dàce wynikiem u ycia nieoryginalnych cz Êci zamiennych lub akcesoriów, mogà nie byç obj te gwarancjà. Instalacja radiowych urzàdzeƒ nadawczo odbiorczych Zainstalowanie nadajnika radiowego mo e powodowaç zak ócenia pracy uk adów sterowania elektronicznego w samochodzie, na przyk ad uk adu wielopunktowego wtrysku paliwa lub sekwencyjnego wielopunktowego wtrysku paliwa, elektronicznego sterowania przepustnicy, elektronicznego sterowania silnika, uk adu automatycznej kontroli pr dkoêci, uk adu ABS, uk adu kontroli nap du, uk adu stabilizacji toru jazdy, poduszek powietrznych czy napinaczy pasów bezpieczeƒstwa. Dlatego wczeêniej nale y skonsultowaç si z Autoryzowanà Stacjà Obs ugi Toyoty lub z innym specjalistycznym warsztatem w celu uzyskania specjalnych zaleceƒ lub dodatkowych instrukcji odnoênie monta u takiego urzàdzenia. iii

5 Plan obs ugi okresowej Nale y kierowaç si wskazówkami podanymi w oddzielnej ksià eczce obs ugowej lub w ksià eczce gwarancyjnej samochodu. Z omowanie samochodu Poduszki powietrzne oraz napinacze pasów bezpieczeƒstwa zawierajà substancje mogàce ulec eksplozji. Z omowanie samochodu z poduszkami powietrznymi i napinaczami pasów mo e doprowadziç do jego po aru. Dlatego, przed przekazaniem do z omowania, nale y zleciç wymontowanie i odpowiednie unieszkodliwienie tych elementów przez wyspecjalizowany warsztat lub Autoryzowanà Stacj Obs ugi Toyoty. Informacje o paliwie dla modeli Toyota D CAT (z silnikiem o zap onie samoczynnym z zaawansowanà technologià oczyszczania spalin) Nale y u ywaç wy àcznie paliwa o niskiej zawartoêci siarki (zawartoêç siarki 50 ppm lub ni sza). W przypadku gdy paliwo nie jest mo liwe do nabycia w danym kraju, mo na okresowo u yç paliwa o wysokiej zawartoêci siarki (powy ej 50 ppm) z w àczonym przyciskiem TOYOTA DCAT. Szczegó y opisane sà w cz Êci Paliwo na stronie 245 i w Wy àcznik TOYOTA DCAT na stronie 248 w rozdziale 2. iv

6 Spis treêci 1.OBS UGA URZÑDZE I MECHANIZMÓW Strona 1 Przyrzàdy i wskaêniki Kluczyki i drzwi Siedzenia, pasy bezpieczeƒstwa, kierownica i lusterka wsteczne Âwiat a, wycieraczki i ogrzewanie tylnej szyby Wskaêniki, liczniki i lampki ostrzegawcze Wy àcznik zap onu, skrzynia biegów i hamulec postojowy Radioodtwarzacz samochodowy Ogrzewanie, wentylacja i klimatyzacja Pozosta e elementy wyposa enia PODSTAWOWE INFORMACJE O EKSPLOATACJI SAMOCHODU URUCHAMIANIE SILNIKA I JAZDA POST POWANIE W SYTUACJACH AWARYJNYCH ZAPOBIEGANIE KOROZJI I PIEL GNACJA SAMOCHODU OBS UGA OKRESOWA OBS UGA DO WYKONANIA WE W ASNYM ZAKRESIE 1 Wprowadzenie Silnik i podwozie Elementy instalacji elektrycznej DANE TECHNICZNE INDEKS v

7 vi

8 PRZYRZÑDY I WSKAèNIKI 1 Rozdzia 1 1 OBS UGA URZÑDZE I MECHANIZMÓW Przyrzàdy i wskaêniki Deska rozdzielcza Tablica przyrzàdów Symbole na tablicy przyrzàdów

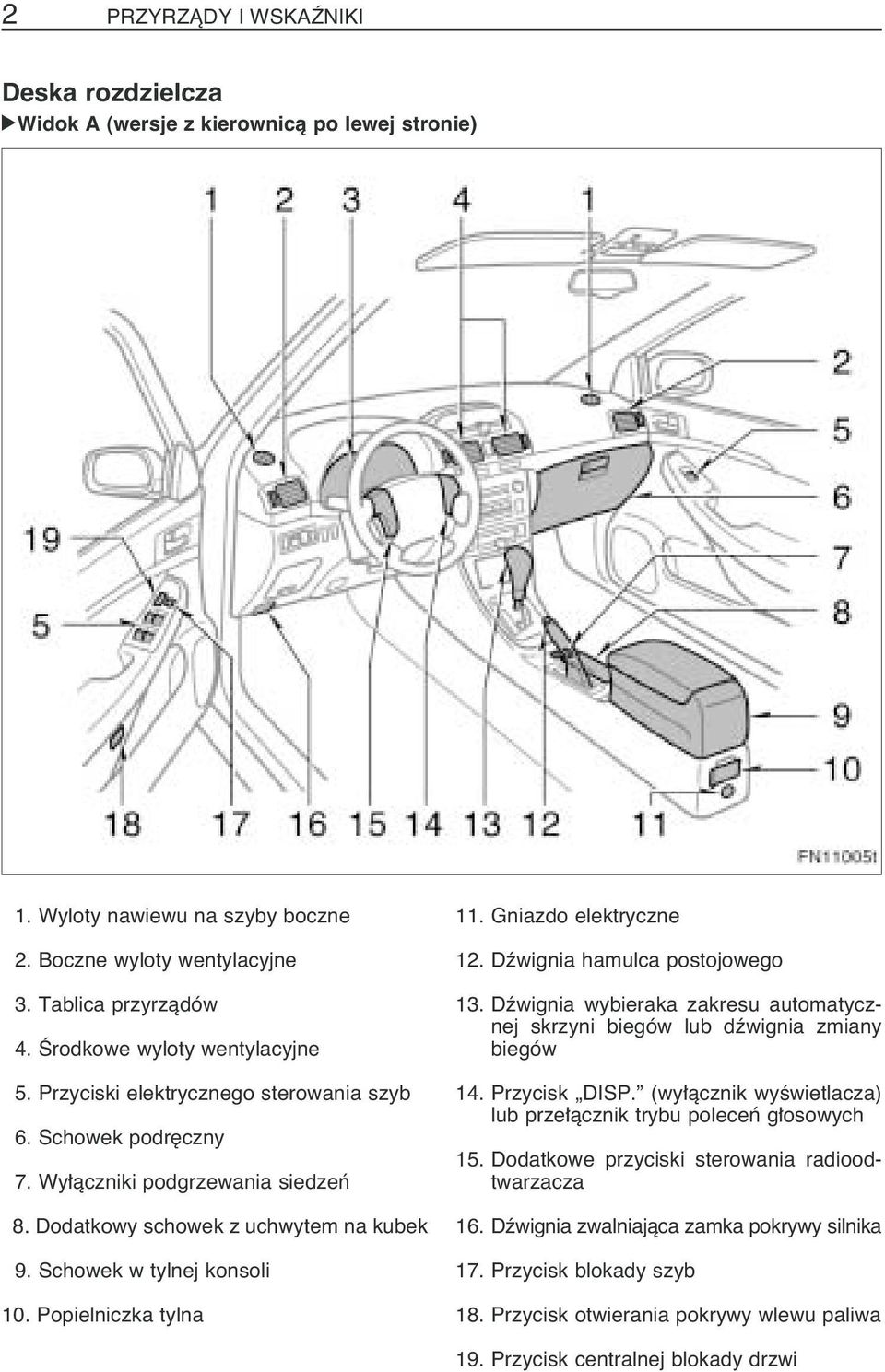

9 2 PRZYRZÑDY I WSKAèNIKI Deska rozdzielcza ówidok A (wersje z kierownicà po lewej stronie) 1. Wyloty nawiewu na szyby boczne 2. Boczne wyloty wentylacyjne 3. Tablica przyrzàdów 4. Ârodkowe wyloty wentylacyjne 5. Przyciski elektrycznego sterowania szyb 6. Schowek podr czny 7. Wy àczniki podgrzewania siedzeƒ 8. Dodatkowy schowek z uchwytem na kubek 9. Schowek w tylnej konsoli 10. Popielniczka tylna 11. Gniazdo elektryczne 12. Dêwignia hamulca postojowego 13. Dêwignia wybieraka zakresu automatycznej skrzyni biegów lub dêwignia zmiany biegów 14. Przycisk DISP. (wy àcznik wyêwietlacza) lub prze àcznik trybu poleceƒ g osowych 15. Dodatkowe przyciski sterowania radioodtwarzacza 16. Dêwignia zwalniajàca zamka pokrywy silnika 17. Przycisk blokady szyb 18. Przycisk otwierania pokrywy wlewu paliwa 19. Przycisk centralnej blokady drzwi

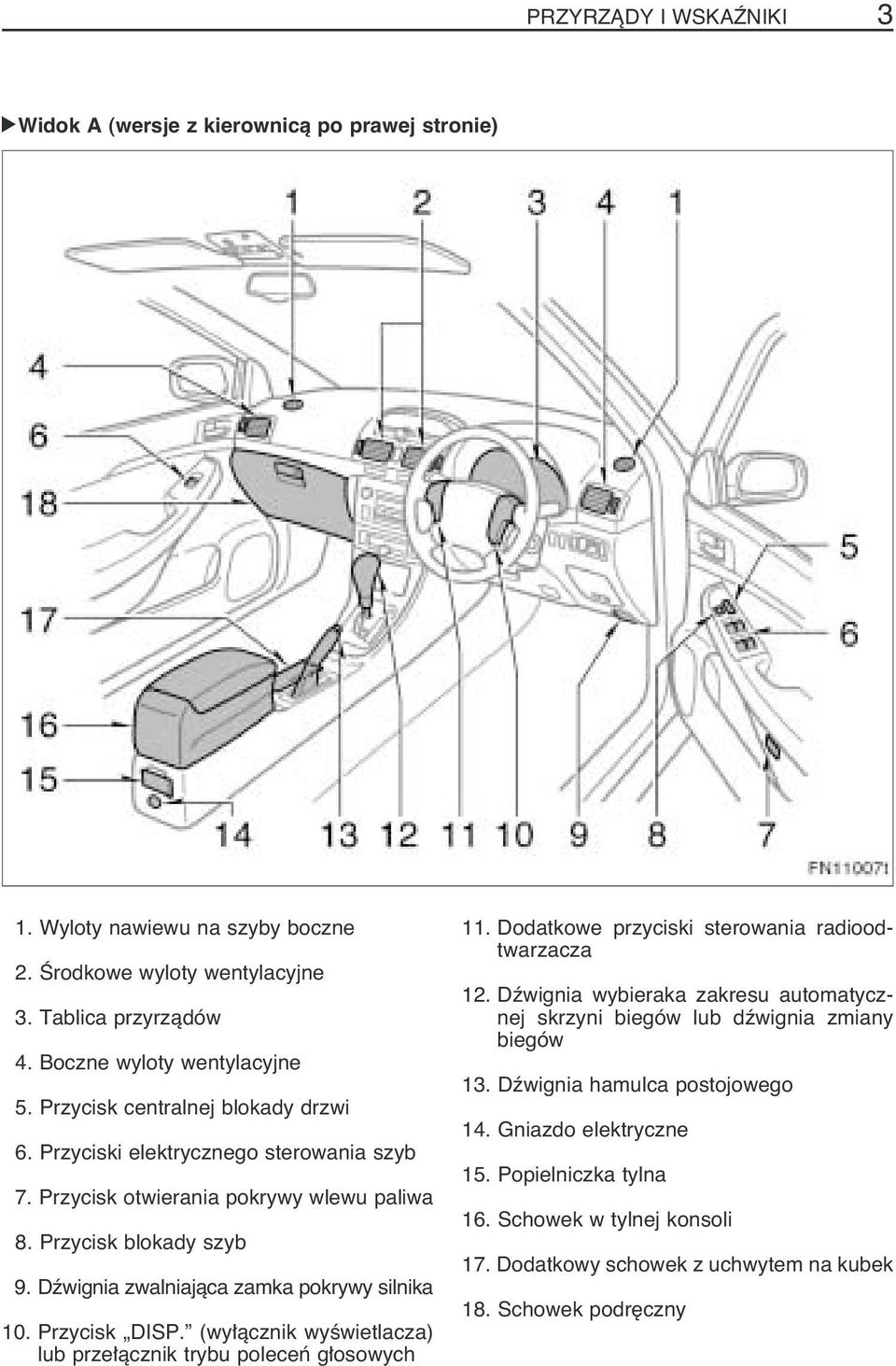

10 PRZYRZÑDY I WSKAèNIKI 3 ówidok A (wersje z kierownicà po prawej stronie) 1. Wyloty nawiewu na szyby boczne 2. Ârodkowe wyloty wentylacyjne 3. Tablica przyrzàdów 4. Boczne wyloty wentylacyjne 5. Przycisk centralnej blokady drzwi 6. Przyciski elektrycznego sterowania szyb 7. Przycisk otwierania pokrywy wlewu paliwa 8. Przycisk blokady szyb 9. Dêwignia zwalniajàca zamka pokrywy silnika 10. Przycisk DISP. (wy àcznik wyêwietlacza) lub prze àcznik trybu poleceƒ g osowych 11. Dodatkowe przyciski sterowania radioodtwarzacza 12. Dêwignia wybieraka zakresu automatycznej skrzyni biegów lub dêwignia zmiany biegów 13. Dêwignia hamulca postojowego 14. Gniazdo elektryczne 15. Popielniczka tylna 16. Schowek w tylnej konsoli 17. Dodatkowy schowek z uchwytem na kubek 18. Schowek podr czny

11 4 PRZYRZÑDY I WSKAèNIKI ówidok B (wersje z kierownicà po lewej stronie) 1. Prze àcznik Êwiate g ównych, kierunkowskazów oraz przednich Êwiate przeciwmgielnych i tylnego Êwiat a przeciwmgielnego 2. Prze àczniki wycieraczek i spryskiwaczy 3. Wy àcznik ogrzewania szyby tylnej 4. Lampka ostrzegawcza niezapi tych pasów bezpieczeƒstwa pasa era i/lub lampka kontrolna autoalarmu 5. Wy àcznik Êwiate awaryjnych 6. Uchwyt na kubek 7. Radioodtwarzacz 8. Panel sterowania wentylacji, ogrzewania i klimatyzacji 9. Zapalniczka i popielniczka 10. Wy àcznik trybu jazdy po Êniegu lub wy- àcznik TOYOTA DCAT 11. Prze àcznik sterujàcy automatycznej kontroli pr dkoêci 12. Wy àcznik zap onu 13. Dêwignia zwalniajàca blokady regulacji wysokoêci i wysuni cia kierownicy 14. Przycisk TRC OFF (wy àcznik uk adu kontroli nap du) 15. Wy àcznik dodatkowej nagrzewnicy 16. Wy àcznik podgrzewania wycieraczek szyby przedniej 17. Przycisk zmywaczy reflektorów 18. Przyciski elektrycznej regulacji lusterek bocznych 19. Prze àcznik poziomowania reflektorów

12 PRZYRZÑDY I WSKAèNIKI 5 ówidok B (wersje z kierownicà po prawej stronie) 1. Uchwyt na kubek 2. Wy àcznik Êwiate awaryjnych 3. Lampka ostrzegawcza niezapi tych pasów bezpieczeƒstwa pasa era i lampka kontrolna autoalarmu 4. Wy àcznik ogrzewania szyby tylnej 5. Prze àcznik Êwiate g ównych, kierunkowskazów oraz przednich Êwiate przeciwmgielnych i tylnego Êwiat a przeciwmgielnego 6. Prze àczniki wycieraczek i spryskiwaczy 7. Wy àcznik dodatkowej nagrzewnicy 8. Przyciski elektrycznej regulacji lusterek bocznych 9. Prze àcznik poziomowania reflektorów lub przycisk zmywaczy reflektorów 10. Przycisk TRC OFF (wy àcznik uk adu kontroli nap du) 11. Prze àcznik sterujàcy automatycznej kontroli pr dkoêci 12. Wy àcznik zap onu 13. Dêwignia zwalniajàca blokady regulacji wysokoêci i wysuni cia kierownicy 14. Wy àcznik trybu jazdy po Êniegu lub wy- àcznik TOYOTA DCAT 15. Zapalniczka i popielniczka 16. Panel sterowania wentylacji, ogrzewania i klimatyzacji 17. Radioodtwarzacz

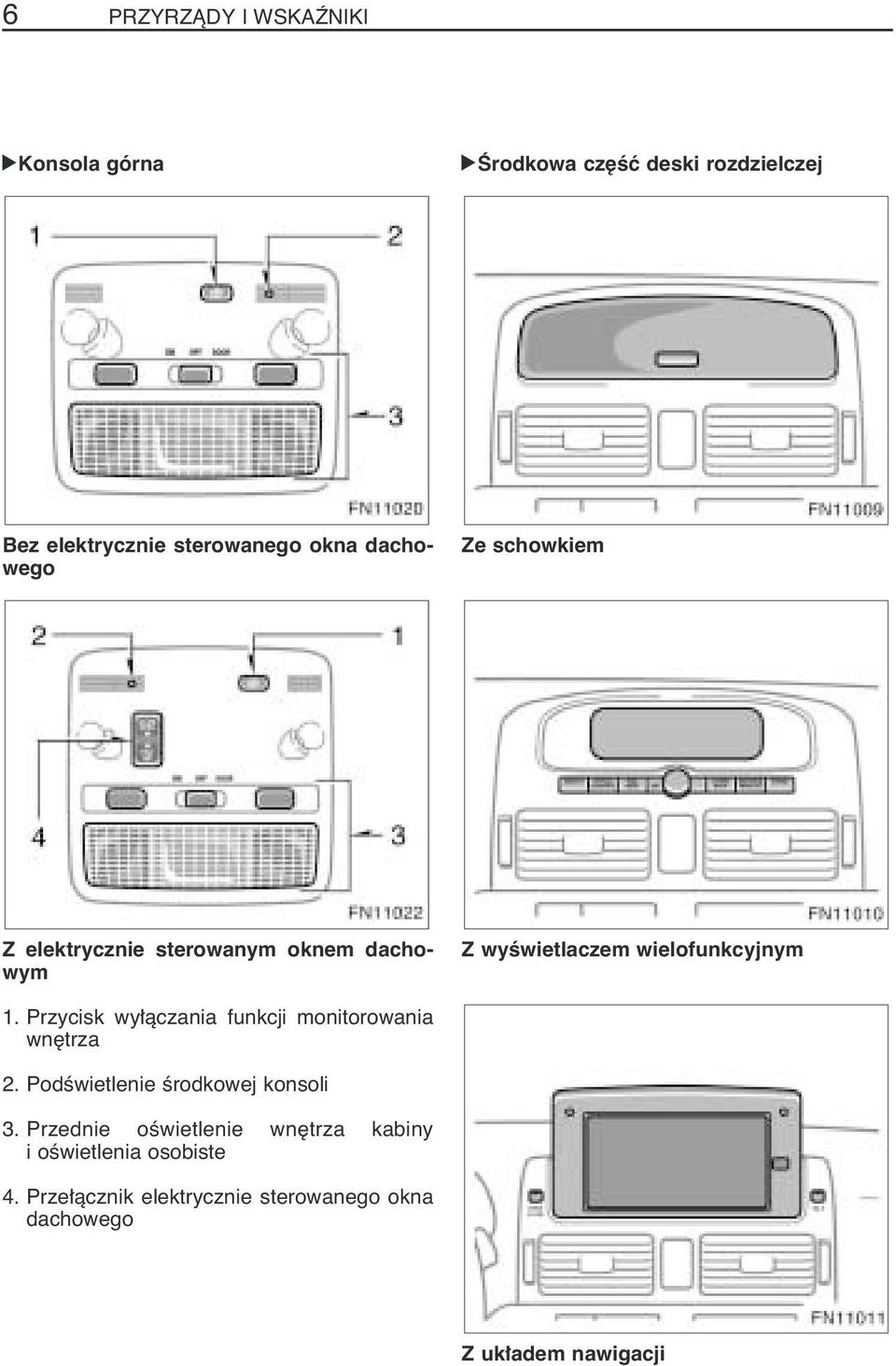

13 6 PRZYRZÑDY I WSKAèNIKI ókonsola górna óârodkowa cz Êç deski rozdzielczej Bez elektrycznie sterowanego okna dachowego Ze schowkiem Z elektrycznie sterowanym oknem dachowym Z wyêwietlaczem wielofunkcyjnym 1. Przycisk wy àczania funkcji monitorowania wn trza 2. PodÊwietlenie Êrodkowej konsoli 3. Przednie oêwietlenie wn trza kabiny i oêwietlenia osobiste 4. Prze àcznik elektrycznie sterowanego okna dachowego Z uk adem nawigacji

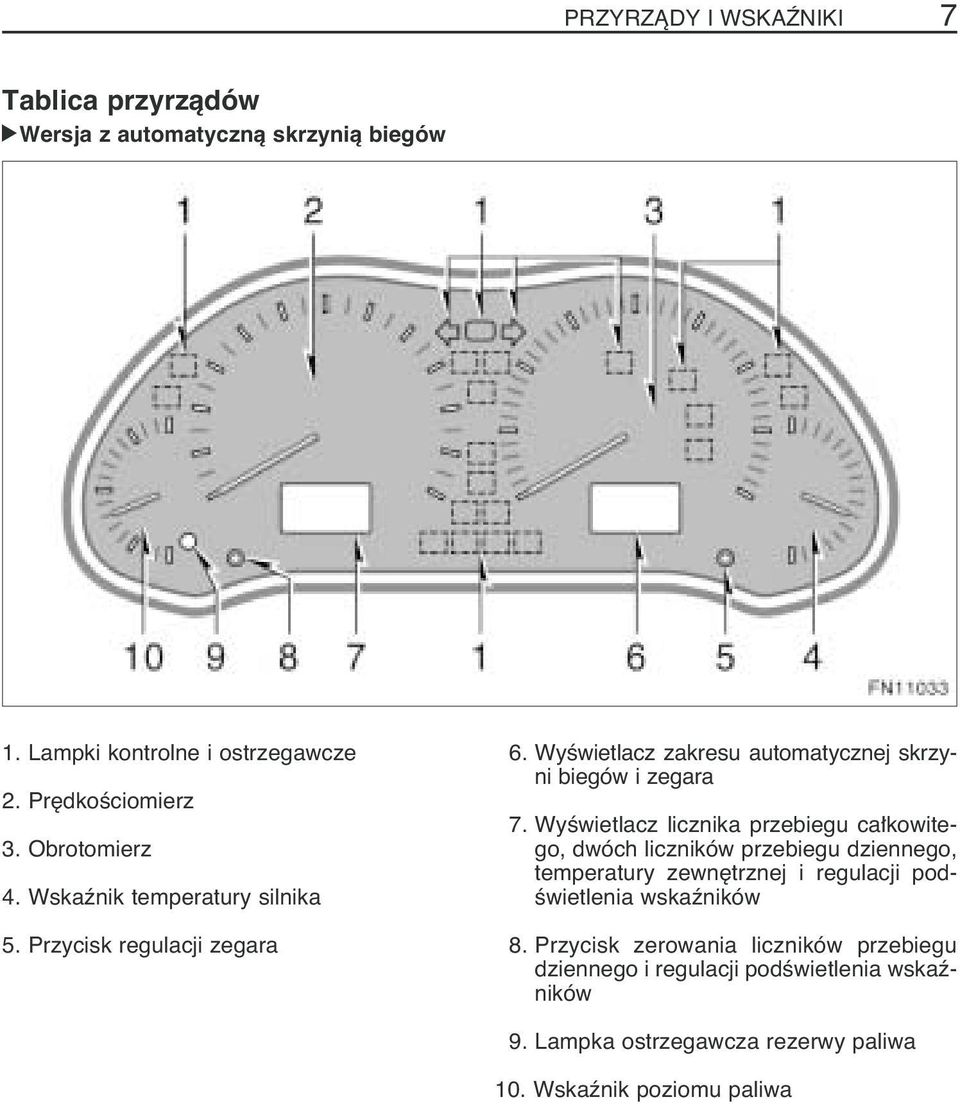

14 PRZYRZÑDY I WSKAèNIKI 7 Tablica przyrzàdów ówersja z automatycznà skrzynià biegów 1. Lampki kontrolne i ostrzegawcze 2. Pr dkoêciomierz 3. Obrotomierz 4. Wskaênik temperatury silnika 5. Przycisk regulacji zegara 6. WyÊwietlacz zakresu automatycznej skrzyni biegów i zegara 7. WyÊwietlacz licznika przebiegu ca kowitego, dwóch liczników przebiegu dziennego, temperatury zewn trznej i regulacji pod- Êwietlenia wskaêników 8. Przycisk zerowania liczników przebiegu dziennego i regulacji podêwietlenia wskaêników 9. Lampka ostrzegawcza rezerwy paliwa 10. Wskaênik poziomu paliwa

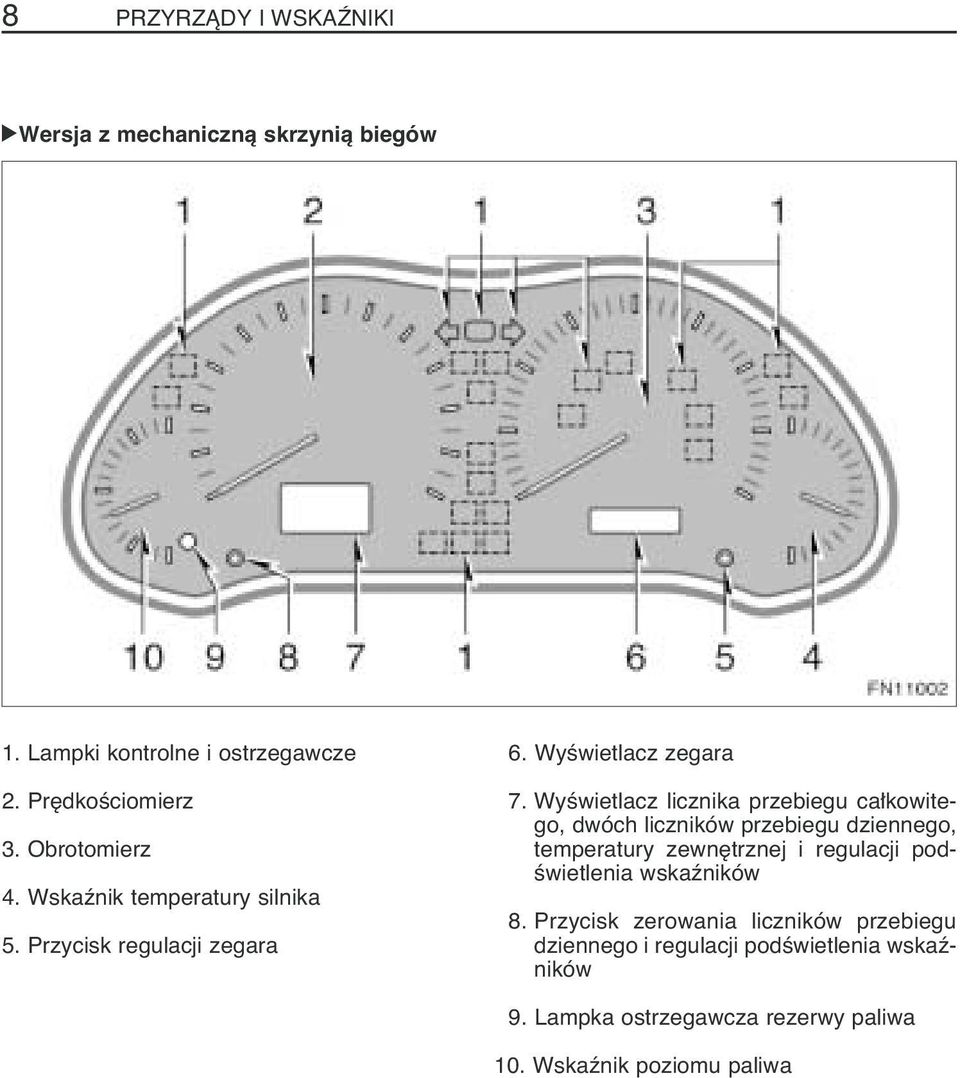

15 8 PRZYRZÑDY I WSKAèNIKI ówersja z mechanicznà skrzynià biegów 1. Lampki kontrolne i ostrzegawcze 2. Pr dkoêciomierz 3. Obrotomierz 4. Wskaênik temperatury silnika 5. Przycisk regulacji zegara 6. WyÊwietlacz zegara 7. WyÊwietlacz licznika przebiegu ca kowitego, dwóch liczników przebiegu dziennego, temperatury zewn trznej i regulacji pod- Êwietlenia wskaêników 8. Przycisk zerowania liczników przebiegu dziennego i regulacji podêwietlenia wskaêników 9. Lampka ostrzegawcza rezerwy paliwa 10. Wskaênik poziomu paliwa

16 PRZYRZÑDY I WSKAèNIKI 9 Symbole na tablicy przyrzàdów Lampka ostrzegawcza uk adu hamulcowego* 1 Lampka ostrzegawcza niezapi tych pasów bezpieczeƒstwa kierowcy* 1 Lampka ostrzegawcza niezapi tych pasów bezpieczeƒstwa pasa era* 1 Lampka ostrzegawcza braku adowania akumulatora* 1 Lampka ostrzegawcza niskiego ciênienia oleju w silniku* 1 Lampka ostrzegawcza niskiego poziomu oleju w silniku* 1 Lampka sygnalizacyjna usterki* 1 Lampka ostrzegawcza uk adu ABS* 1 Lampka ostrzegawcza niezamkni tych drzwi* 1 Lampka ostrzegawcza poduszki powietrznej* 1 Lampka ostrzegawcza filtra paliwa* 1 Lampka ostrzegawcza elektrycznego wspomagania kierownicy* 1 Lampka ostrzegawcza automatycznego poziomowania reflektorów* 1

17 10 PRZYRZÑDY I WSKAèNIKI Lampka ostrzegawcza uk adu stabilizacji toru jazdy lub uk adu kontroli nap du* 1 Lampka kontrolna tylnych Êwiate pozycyjnych Lampka kontrolna Êwiate drogowych Lampki kontrolne kierunkowskazów Lampka kontrolna przednich Êwiate przeciwmgielnych Lampka kontrolna tylnego Êwiat a przeciwmgielnego Lampka kontrolna trybu jazdy po Êniegu Lampka sygnalizacyjna poêlizgu OFF Lampka sygnalizacyjna wy àczonej kontroli nap du Lampka kontrolna podgrzewania wst pnego silnika Lampka sygnalizacyjna automatycznej kontroli pr dkoêci* 2 * 1 : Szczegó owy opis znajduje si pod has em Lampki kontrolne i ostrzegawcze oraz sygnalizator akustyczny na stronie 150 w rozdziale 1 5. * 2 : Gdy lampka b yska, nale y zapoznaç si z punktem Automatyczna kontrola pr dkoêci na stronie 173 w rozdziale 1 6.

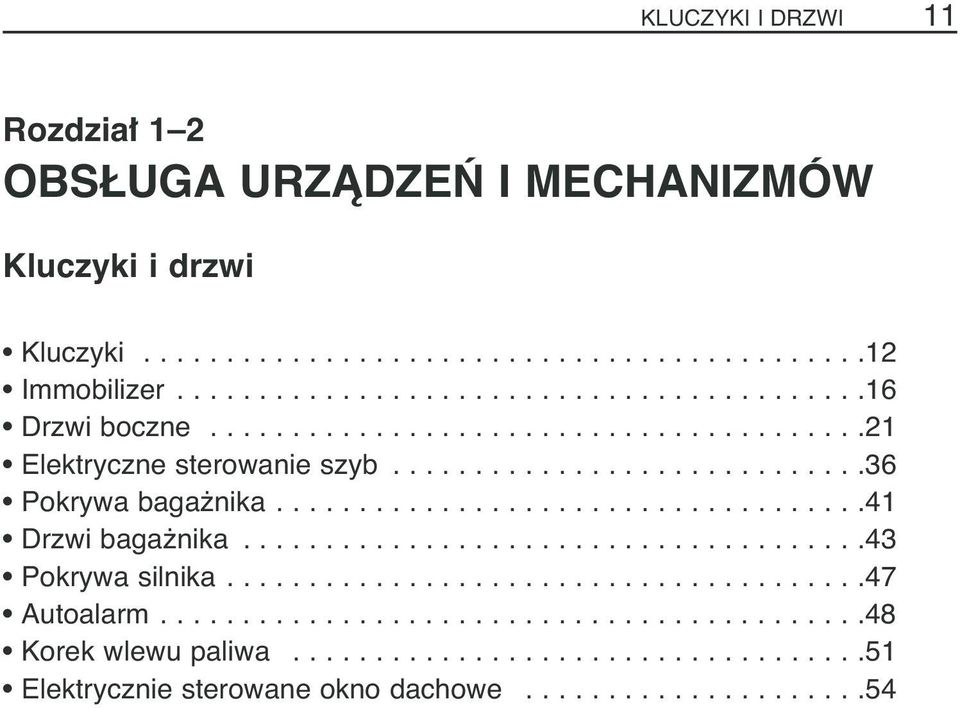

18 KLUCZYKI I DRZWI 11 Rozdzia 1 2 OBS UGA URZÑDZE I MECHANIZMÓW Kluczyki i drzwi Kluczyki Immobilizer Drzwi boczne Elektryczne sterowanie szyb Pokrywa baga nika Drzwi baga nika Pokrywa silnika Autoalarm Korek wlewu paliwa Elektrycznie sterowane okno dachowe

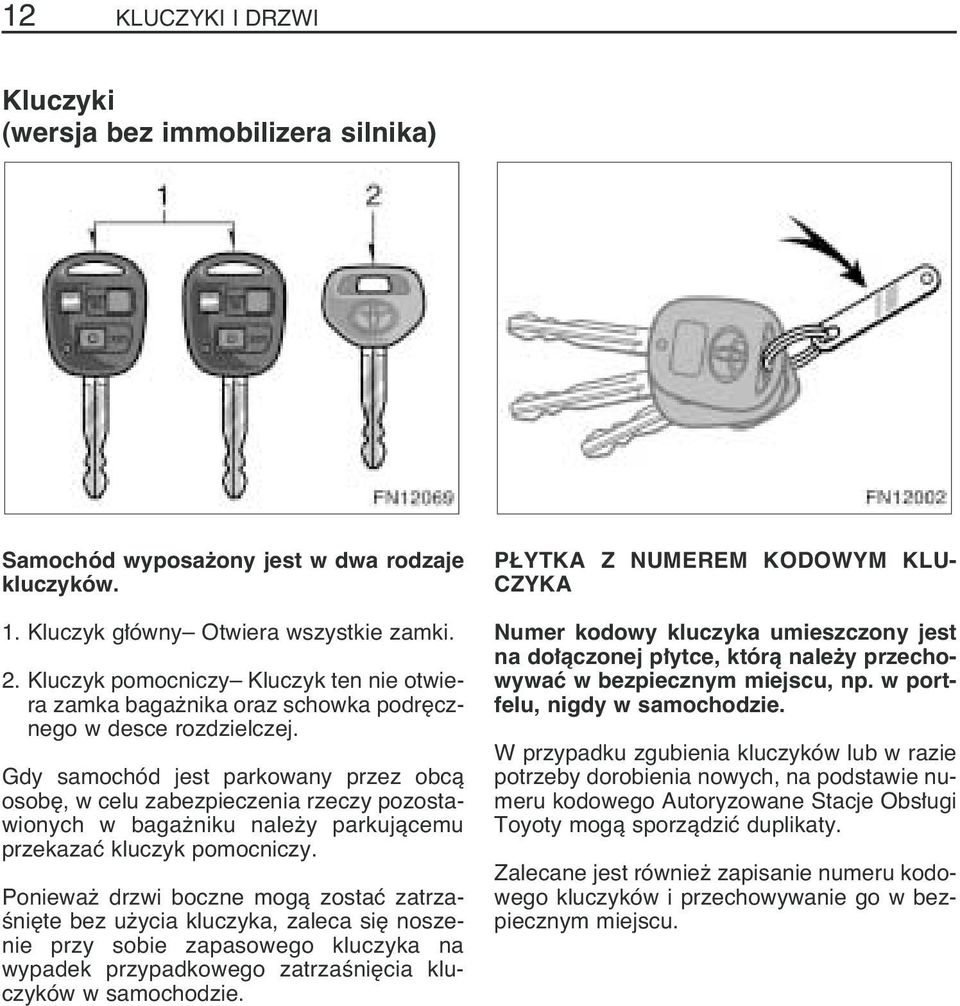

19 12 KLUCZYKI I DRZWI Kluczyki (wersja bez immobilizera silnika) Samochód wyposa ony jest w dwa rodzaje kluczyków. 1. Kluczyk g ówny Otwiera wszystkie zamki. 2. Kluczyk pomocniczy Kluczyk ten nie otwiera zamka baga nika oraz schowka podr cznego w desce rozdzielczej. Gdy samochód jest parkowany przez obcà osob, w celu zabezpieczenia rzeczy pozostawionych w baga niku nale y parkujàcemu przekazaç kluczyk pomocniczy. Poniewa drzwi boczne mogà zostaç zatrza- Êni te bez u ycia kluczyka, zaleca si noszenie przy sobie zapasowego kluczyka na wypadek przypadkowego zatrzaêni cia kluczyków w samochodzie. P YTKA Z NUMEREM KODOWYM KLU- CZYKA Numer kodowy kluczyka umieszczony jest na do àczonej p ytce, którà nale y przechowywaç w bezpiecznym miejscu, np. w portfelu, nigdy w samochodzie. W przypadku zgubienia kluczyków lub w razie potrzeby dorobienia nowych, na podstawie numeru kodowego Autoryzowane Stacje Obs ugi Toyoty mogà sporzàdziç duplikaty. Zalecane jest równie zapisanie numeru kodowego kluczyków i przechowywanie go w bezpiecznym miejscu.

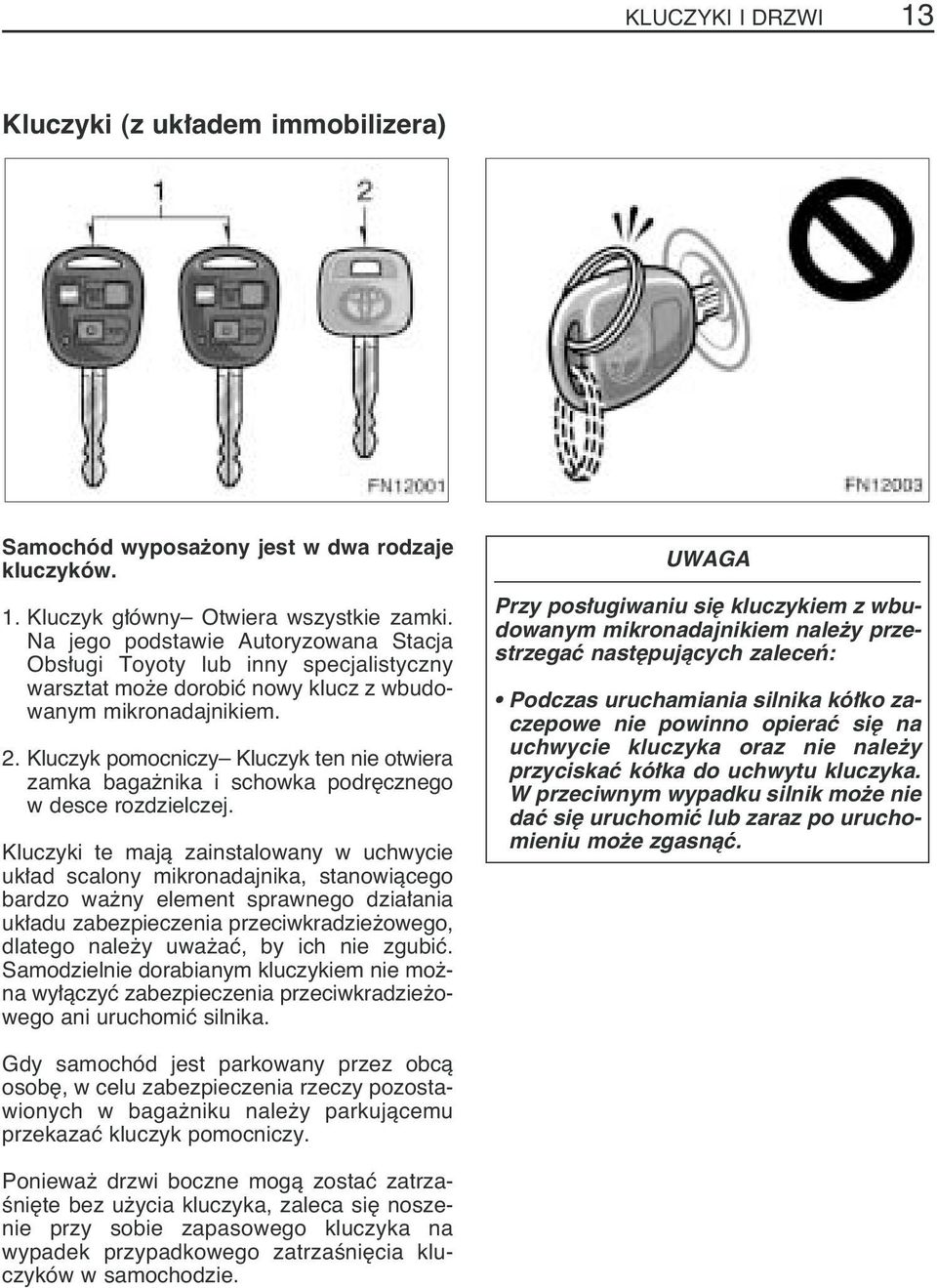

20 KLUCZYKI I DRZWI 13 Kluczyki (z uk adem immobilizera) Samochód wyposa ony jest w dwa rodzaje kluczyków. 1. Kluczyk g ówny Otwiera wszystkie zamki. Na jego podstawie Autoryzowana Stacja Obs ugi Toyoty lub inny specjalistyczny warsztat mo e dorobiç nowy klucz z wbudowanym mikronadajnikiem. 2. Kluczyk pomocniczy Kluczyk ten nie otwiera zamka baga nika i schowka podr cznego w desce rozdzielczej. Kluczyki te majà zainstalowany w uchwycie uk ad scalony mikronadajnika, stanowiàcego bardzo wa ny element sprawnego dzia ania uk adu zabezpieczenia przeciwkradzie owego, dlatego nale y uwa aç, by ich nie zgubiç. Samodzielnie dorabianym kluczykiem nie mo na wy àczyç zabezpieczenia przeciwkradzie owego ani uruchomiç silnika. UWAGA Przy pos ugiwaniu si kluczykiem z wbudowanym mikronadajnikiem nale y przestrzegaç nast pujàcych zaleceƒ: Podczas uruchamiania silnika kó ko zaczepowe nie powinno opieraç si na uchwycie kluczyka oraz nie nale y przyciskaç kó ka do uchwytu kluczyka. W przeciwnym wypadku silnik mo e nie daç si uruchomiç lub zaraz po uruchomieniu mo e zgasnàç. Gdy samochód jest parkowany przez obcà osob, w celu zabezpieczenia rzeczy pozostawionych w baga niku nale y parkujàcemu przekazaç kluczyk pomocniczy. Poniewa drzwi boczne mogà zostaç zatrza- Êni te bez u ycia kluczyka, zaleca si noszenie przy sobie zapasowego kluczyka na wypadek przypadkowego zatrzaêni cia kluczyków w samochodzie.

21 14 KLUCZYKI I DRZWI W momencie uruchamiania silnika kluczyk nie mo e stykaç si z innym kluczykiem zawierajàcym mikronadajnik (nawet do innego samochodu) oraz nie nale y dociskaç do jego uchwytu p ytki drugiego kluczyka. W przeciwnym wypadku silnik mo e nie daç si uruchomiç lub zaraz po uruchomieniu mo e zgasnàç. Gdy tak si stanie, nale y wyjàç kluczyk, odczepiç inne kluczyki z mikronadajnikiem (w àczajàc w to kluczyki do innych samochodów) lub zas oniç je d onià, a nast pnie w o yç kluczyk z powrotem i uruchomiç silnik. Nie wolno zginaç uchwytu kluczyka.

22 KLUCZYKI I DRZWI 15 Nie nale y zakrywaç uchwytu kluczyka adnym materia em, który nie przepuszcza fal elektromagnetycznych. Nie nale y uderzaç kluczykiem w twarde przedmioty. Nie nale y wystawiaç kluczyków na d u sze dzia anie wysokiej temperatury, na przyk ad pozostawiajàc je na desce rozdzielczej lub na pokrywie silnika przy silnym nas onecznieniu. Nie nale y wk adaç kluczyków do wody ani myç ich w zmywarce ultradêwi kowej. Nie u ywaç kluczyków w sàsiedztwie materia ów elektromagnetycznych. P YTKA Z NUMEREM KODOWYM KLU- CZYKA Numer kodowy kluczyka umieszczony jest na do àczonej p ytce, którà nale y przechowywaç w bezpiecznym miejscu, np. w portfelu, nigdy w samochodzie. W przypadku zgubienia kluczyków lub w razie potrzeby dorobienia nowych, na podstawie numeru kodowego Autoryzowana Stacja Obs ugi Toyoty lub inny specjalistyczny warsztat mogà sporzàdziç duplikaty. Zalecane jest równie zapisanie numeru kodowego kluczyków i przechowywanie go w bezpiecznym miejscu.

23 16 KLUCZYKI I DRZWI Immobilizer Uk ad immobilizera (elektronicznej blokady rozruchu silnika) jest elementem zabezpieczenia przeciwkradzie owego. Przy wk adaniu kluczyka do wy àcznika zap onu, mikronadajnik w uchwycie kluczyka wysy a kod elektroniczny. Silnik zostanie uruchomiony jedynie wówczas, gdy wys any kod b dzie odpowiada kodowi identyfikacyjnemu tego samochodu. Bez lampki ostrzegawczej niezapi tych pasów bezpieczeƒstwa pasa era Z lampkà ostrzegawczà niezapi tych pasów bezpieczeƒstwa pasa era Po wyj ciu kluczyka z wy àcznika zap onu uk ad immobilizera zostaje automatycznie w àczony. RównoczeÊnie zaczyna b yskaç lampka kontrolna. W ni ej wymienionych przypadkach nale y skontaktowaç si z Autoryzowanà Stacjà Obs ugi Toyoty lub z innym specjalistycznym warsztatem: Lampka kontrolna Êwieci si w sposób ciàg y w sytuacji innej ni po w àczeniu fabrycznie montowanego autoalarmu w stan czuwania lub wzbudzeniu alarmu (patrz Autoalarm na stronie 48 w tym rozdziale. Lampka kontrolna nie zaczyna b yskaç po wyj ciu kluczyka z wy àcznika zap onu.

24 KLUCZYKI I DRZWI 17 Lampka kontrolna b yska nieregularnie. W o enie zarejestrowanego kluczyka do wy àcznika zap onu powoduje automatyczne wy àczenie blokady silnika, umo liwiajàc jego rozruch. Lampka kontrolna gaênie. W celu dorobienia w Autoryzowanej Stacji Obs ugi Toyoty lub w innym specjalistycznym warsztacie nowego kluczyka z wbudowanym mikronadajnikiem, konieczny jest numer kluczyka i g ówny kluczyk. Liczba dodatkowych kluczyków, które mogà byç dorobione jest ograniczona. Kluczyk dorobiony we w asnym zakresie nie b dzie wy àcza immobilizera ani nie uruchomi silnika. UWAGA Nie wolno modyfikowaç, wymontowywaç ani rozmontowywaç uk adu elektronicznej blokady silnika. Wszelkie modyfikacje dokonane przez osoby niekompetentne mogà spowodowaç wadliwe dzia anie uk adu i nie podlegajà naprawom gwarancyjnym.

25 18 KLUCZYKI I DRZWI

26 KLUCZYKI I DRZWI 19

27 20 KLUCZYKI I DRZWI

28 KLUCZYKI I DRZWI 21 Drzwi boczne Samochody z fabrycznie montowanym autoalarmem Je eli autoalarm jest w àczony w stan czuwania, odblokowanie drzwi kluczykiem spowoduje wzbudzenie alarmu. Szczegó owe informacje podane sà pod has em Autoalarm na stronie 48 w tym rozdziale. Gdy uruchomiona jest blokada dost pu do baga nika, odblokowanie drzwi kierowcy nie powoduje równoczesnego odblokowania pokrywy baga nika. Szczegó owe informacje podane sà pod has em Blokada dost pu do baga nika na stronie 42 w tym rozdziale. ZAMYKANIE I OTWIERANIE ZAMKA KLU- CZYKIEM Wsunàç kluczyk w otwór zamka i obróciç. Zamykanie: Obróciç kluczyk w kierunku przodu pojazdu. Otwieranie: Obróciç kluczyk w kierunku ty u pojazdu. Gdy wy àcznik zap onu nie jest w pozycji ON W samochodach bez uk adu podwójnej blokady zamków wszystkie drzwi boczne oraz pokrywa lub drzwi baga nika zostajà zablokowane lub odblokowane równoczeênie z drzwiami kierowcy. W samochodach z podwójnà blokadà zamków wszystkie drzwi boczne oraz pokrywa lub drzwi baga nika zostajà zablokowane równoczeênie z drzwiami kierowcy. Po otwarciu drzwi kierowcy obrót kluczyka w zamku nie powoduje jednoczesnego blokowania wszystkich drzwi samochodu. Gdy wszystkie drzwi boczne oraz pokrywa lub drzwi baga nika zostanà odblokowane przy u yciu kluczyka (w wersji bez podwójnej blokady zamków) lub zdalnego sterowania, na 15 sekund w àcza si podêwietlenie wy àcznika zap onu oraz przednia lampka oêwietlenia wn trza. (Dodatkowe informacje podane sà pod has em Przednia lampka oêwietlenia kabiny i oêwietlenia osobistego na stronie 135 oraz PodÊwietlenie wy àcznika zap onu na stronie 137 w rozdziale 1 4.)

29 22 KLUCZYKI I DRZWI ZABLOKOWANIE I ODBLOKOWANIE DRZWI PRZYCISKIEM WEWN TRZNYM Nacisnàç przycisk. Zablokowanie: Nacisnàç przycisk do przodu. Odblokowanie: Nacisnàç przycisk do ty u. Samochody z podwójnà blokadà zamków Po uruchomieniu podwójnej blokady zamków drzwi nie b dà mog y zostaç otwarte ani za pomocà klamki zewn trznej ani wewn trznej (patrz Podwójna blokada zamków na stronie 35 w tym rozdziale). Drzwi kierowcy dajà si otworzyç od wewnàtrz nawet wtedy, gdy przycisk jest w pozycji blokady. Zablokowanie drzwi przy zamykaniu ich od zewnàtrz Drzwi tylne Przestawiç przycisk w po o enie blokady i zamknàç drzwi. Przednie drzwi pasa era Przestawiç przycisk w po o enie blokady i przytrzymujàc klamk w pozycji uniesionej zamknàç drzwi. Drzwi kierowcy W wersji z podwójnà blokadà zamków, gdy drzwi kierowcy sà otwarte przycisk nie daje si ustawiç w pozycji blokady. Drzwi kierowcy mo na zablokowaç od zewnàtrz tylko przy u yciu kluczyka lub zdalnego sterowania. ZABLOKOWANIE I ODBLOKOWANIE DRZWI PRZYCISKIEM CENTRALNEJ BLOKADY DRZWI Nacisnàç przycisk. Zablokowanie: Nacisnàç przycisk w jego przedniej cz Êci. Odblokowanie: Nacisnàç przycisk w jego tylnej cz Êci. Wszystkie drzwi boczne oraz pokrywa lub drzwi baga nika zostajà jednoczeênie zablokowane lub odblokowane. Po wykonaniu jednej z poni szych operacji, gdy wy àcznik zap onu jest w pozycji ACC lub LOCK, lub gdy kluczyk jest wyj ty, ani drzwi bocznych, ani pokrywy lub drzwi baga nika nie b dzie mo na odblokowaç przyciskiem centralnej blokady: Zablokowanie wszystkich drzwi bocznych oraz pokrywy lub drzwi baga nika przy u yciu zdalnego sterowania. Bez podwójnej blokady zamków: Przestawienie wewn trznego przycisku blokady w drzwiach kierowcy w pozycj blokady i zatrzaêni cie drzwi. Jednoczesne zablokowanie wszystkich drzwi bocznych oraz pokrywy lub drzwi baga nika za poêrednictwem zamka w drzwiach kierowcy. W wersji bez podwójnej blokady zamków nale- y przestawiç przycisk w po o enie blokady i zamknàç drzwi. Nale y pami taç, by wewnàtrz samochodu nie zatrzasnàç kluczyków.

30 KLUCZYKI I DRZWI 23 Dzia anie przycisku centralnej blokady drzwi mo na przywróciç w nast pujàcy sposób: Obrócenie wy àcznika zap onu do pozycji ON. Odblokowanie wszystkich drzwi bocznych oraz pokrywy lub drzwi baga nika za poêrednictwem zamka w drzwiach kierowcy. Odblokowanie wszystkich drzwi bocznych oraz pokrywy lub drzwi baga nika przy u yciu zdalnego sterowania. Odblokowanie drzwi kierowcy wewn trznym przyciskiem blokady, a nast pnie odblokowanie wszystkich drzwi bocznych przy u yciu przycisku centralnej blokady drzwi. Gdy uruchomiona jest blokada dost pu do baga nika, odblokowanie drzwi kierowcy nie powoduje równoczesnego odblokowania pokrywy baga nika. Szczegó owe informacje podane sà pod has em Blokada dost pu do baga nika na stronie 42 w tym rozdziale. ZABEZPIECZENIE TYLNYCH DRZWI PRZED OTWARCIEM OD WEWNÑTRZ Przesunàç dêwigni mechanizmu w po o enie LOCK, oznaczone na naklejce obok dêwigni. Mechanizm ten umo liwia zablokowanie tylnych drzwi w ten sposób, aby mo na je by o otworzyç jedynie od zewnàtrz. Zaleca si u ywanie tej blokady zawsze, kiedy w samochodzie przewo one sà dzieci. OSTRZE ENIE Przed ruszeniem w drog nale y upewniç si, czy wszystkie drzwi sà dobrze zamkni te. Je eli na tylnych siedzeniach przewo- one sà ma e dzieci, nale y uruchomiç mechanizm zabezpieczajàcy drzwi przed otwarciem od wewnàtrz. Podczas jazdy drzwi powinny pozostaç niezablokowane, co umo liwi ich otwarcie od zewnàtrz w razie wypadku.

31 24 KLUCZYKI I DRZWI Zdalne sterowanie ZABLOKOWANIE I ODBLOKOWANIE DRZWI BOCZNYCH ORAZ POKRYWY LUB DRZWI BAGA NIKA PRZY U YCIU ZDALNEGO STEROWANIA W celu zablokowania lub odblokowania wszystkich drzwi bocznych oraz pokrywy lub drzwi baga nika nale y powoli, lecz zdecydowanie nacisnàç odpowiedni przycisk nadajnika zdalnego sterowania. Równocze- Ênie jeden raz b yênie dioda kontrolna w uchwycie kluczyka. Zablokowanie Po zablokowaniu przy u yciu zdalnego sterowania, adnych drzwi nie mo na odblokowaç przyciskiem centralnej blokady. Dzia anie przycisku centralnej blokady drzwi mo na przywróciç przez odblokowanie drzwi przy u yciu zdalnego sterowania (patrz Drzwi boczne na stronie 21 w tym rozdziale). W samochodach z fabrycznie montowanym autoalarmem i podwójnà blokadà zamków systemy te mo na uruchamiaç i wy àczaç przyciskami LOCK i UNLOCK zdalnego sterowania (patrz Autoalarm na stronie 48 oraz Podwójna blokada zamków na stronie 35 w tym rozdziale). Odblokowanie Samochód wyposa ony jest w uk ad zdalnego sterowania zamkami wszystkich drzwi bocznych oraz pokrywy lub drzwi baga nika, dzia ajàcy z odleg oêci oko o 1 m od samochodu. Zablokowanie: Nacisnàç przycisk LOCK. Wszystkie drzwi boczne oraz pokrywa lub drzwi baga nika zostajà równoczeênie zablokowane. RównoczeÊnie nastàpi jednokrotne b yêni cie kierunkowskazów samochodu. Dla pewnoêci dobrze jest sprawdziç, czy wszystkie drzwi boczne oraz pokrywa lub drzwi baga nika zosta y dobrze zablokowane. Je eli którekolwiek drzwi boczne lub drzwi baga nika nie sà prawid owo zatrzaêni te lub gdy w wy àczniku zap onu jest kluczyk, po naciêni ciu przycisku LOCK drzwi nie zostanà zablokowane. Odblokowanie: Nacisnàç przycisk UNLOCK. Zamki wszystkich drzwi bocznych oraz drzwi baga nika zostajà równoczeênie odblokowane. RównoczeÊnie nastàpi dwukrotne b yêni cie kierunkowskazów samochodu. Gdy uruchomiona jest blokada dost pu do baga nika, u ycie uk adu zdalnego sterowania nie powoduje odblokowania pokrywy baga nika. Szczegó owe informacje podane sà pod has em Blokada dost pu do baga nika na stronie 42 w tym rozdziale.

32 KLUCZYKI I DRZWI 25 Po równoczesnym odblokowaniu wszystkich drzwi bocznych oraz drzwi baga nika przy u yciu kluczyka na 15 sekund zapala si pod- Êwietlenie wy àcznika zap onu oraz przednia lampka oêwietlenia wn trza, nawet gdy adne drzwi nie zostanà otwarte. (Dodatkowe informacje podane sà pod has em Przednia lampka oêwietlenia kabiny i oêwietlenia osobistego na stronie 135 oraz PodÊwietlenie wy àcznika zap onu na stronie 137 w rozdziale 1 4.) Po zdalnym odblokowaniu drzwi bocznych oraz pokrywy lub drzwi baga nika pozostaje 30 sekund na ich otwarcie. Je eli w tym czasie nie zostanà otwarte, nastàpi automatyczne zablokowanie wszystkich drzwi bocznych oraz pokrywy lub drzwi baga nika. Przed u one naciskanie przycisku LOCK lub UNLOCK nie powoduje powtarzania operacji zablokowania lub odblokowania drzwi. Przycisk nale y zwolniç i nacisnàç ponownie. ODBLOKOWANIE POKRYWY LUB DRZWI BAGA NIKA W celu odblokowania jedynie pokrywy lub drzwi baga nika nale y nacisnàç przycisk kluczyka. Je eli kluczyk jest w wy àczniku zap onu, przycisk nie dzia a. Po zdalnym odblokowaniu pozostaje 30 sekund na otwarcie pokrywy lub drzwi baga nika. Je eli w tym czasie nie zostanà otwarte, nastàpi automatyczne zablokowanie pokrywy lub drzwi baga nika. Gdy zdalne sterowanie nie dzia a, zamek pokrywy baga nika mo na otworzyç g ównym kluczykiem (patrz Pokrywa baga nika na stronie 41 w tym rozdziale).

33 26 KLUCZYKI I DRZWI NADAJNIK ZDALNEGO STEROWANIA Nadajnik zdalnego sterowania ( pilot ) jest urzàdzeniem elektronicznym. Aby nie spowodowaç jego uszkodzenia, nale y przestrzegaç poni szych zaleceƒ. Nie pozostawiaç nadajnika w miejscach, które mogà silnie nagrzewaç si, np. na desce rozdzielczej. Nie rozmontowywaç nadajnika. Nie uderzaç i nie upuszczaç nadajnika. Nie wk adaç nadajnika do wody. Do jednego samochodu mo na u ywaç maksymalnie 4 nadajników zdalnego sterowania. Szczegó owych informacji mo e udzieliç Autoryzowana Stacja Obs ugi Toyoty lub inny specjalistyczny warsztat. Je eli nadajnik nie steruje zamkami drzwi, nie dzia a z normalnej odleg oêci lub gdy dioda kontrolna w kluczyku nie Êwieci si lub jest przygaszona, przyczynà mo e byç: BliskoÊç nadajnika fal radiowych, na przyk ad stacji radiowej lub lotniska, który zak óca prac nadajnika zdalnego sterowania. Wyczerpanie si baterii. W celu wymiany baterii nale y zapoznaç si z opisem pod has em WYMIANA BATERII. WYMIANA BATERII Do wymiany nale y u yç baterii litowej CR2016 lub jej zamiennika, oraz specjalnego wkr taka. OSTRZE ENIE Wymontowane z nadajnika baterie lub inne cz Êci nale y szczególnie zabezpieczyç przed dost pem ma ych dzieci. UWAGA Podczas wymiany baterii w nadajniku nale y zachowaç ostro noêç, aby nie zgubiç wymontowanych elementów. Zu ytà bateri nale y wymieniç na nowà tego samego typu lub na jej zamiennik zalecany przez Autoryzowanà Stacj Obs ugi Toyoty lub przez inny specjalistyczny warsztat. Zu ytych baterii nale y pozbyç si w sposób zgodny z przepisami. Wymiany baterii dokonuje si w nast pujàcy sposób: W razie utraty nadajnika zdalnego sterowania nale y jak najszybciej skontaktowaç si z Autoryzowanà Stacjà Obs ugi Toyoty lub z innym specjalistycznym warsztatem w celu wyeliminowania ryzyka kradzie y samochodu lub innych zagro eƒ (patrz Zgubienie kluczyków na stronie 307 w rozdziale 4).

34 KLUCZYKI I DRZWI Wykr ciç wkr t mocujàcy i zdjàç pokryw zewn trznà nadajnika. 2. Wyjàç modu z oprawy.

35 28 KLUCZYKI I DRZWI 3. Zdjàç pokryw modu u. 4. Przesunàç bateri, uwalniajàc jà z uchwytów, a nast pnie wyjàç jà. UWAGA Nie wolno dokonywaç adnych modyfikacji oprawy baterii, poniewa mo e to spowodowaç wadliwe dzia anie urzàdzenia.

36 KLUCZYKI I DRZWI 29 Po wymianie baterii nale y upewniç si, czy nadajnik dzia a prawid owo. W tym celu nale y sprawdziç, czy przy naciskaniu któregokolwiek z przycisków kluczyka zapala si lampka kontrolna. Je eli nadajnik nadal nie dzia a prawid owo, nale y skontaktowaç si z Autoryzowanà Stacjà Obs ugi Toyoty lub z innym specjalistycznym warsztatem. 5. W o yç nowà bateri biegunem dodatnim do góry zwracajàc przy tym uwag, aby zosta a prawid owo osadzona w uchwytach. UWAGA Zwróciç uwag na prawid owe ustawienie dodatniego i ujemnego bieguna baterii. Nie dotykaç baterii mokrymi d oƒmi. Wilgoç mo e spowodowaç korozj. Nie dotykaç ani nie poruszaç adnych elementów wewnàtrz nadajnika zdalnego sterowania. Mog oby to spowodowaç jego niew aêciwe dzia anie. Nale y uwa aç, aby nie wygiàç koƒcówki dociskowej baterii ani nie dopuêciç do zanieczyszczenia obudowy nadajnika kurzem lub jej zat uszczenia. 6. Na o yç pokryw i w o yç modu w opraw kluczyka. 7. Na o yç i umocowaç wkr tem pokryw. UWAGA Dok adnie zamknàç pokryw nadajnika.

37 30 KLUCZYKI I DRZWI

38 KLUCZYKI I DRZWI 31

39 32 KLUCZYKI I DRZWI

40 KLUCZYKI I DRZWI 33

41 34 KLUCZYKI I DRZWI

42 KLUCZYKI I DRZWI 35 Podwójna blokada zamków Podwójna blokada zamków jest jednym z elementów zabezpieczenia przeciwkradzie owego. Samochody wyposa one w ten system majà na przednich bocznych szybach naklejki informujàce o tym. Uruchomienie systemu nast puje po zablokowaniu wszystkich drzwi bocznych przy u yciu zdalnego sterowania. Podwójna blokada zamków uniemo liwia otwarcie zamków drzwi zarówno od zewnàtrz jak i od wewnàtrz pojazdu. OSTRZE ENIE Gdy w samochodzie znajdujà si pasa erowie, nie nale y blokowaç zamków drzwi samochodu za pomocà zdalnego sterowania, poniewa niemo liwe b dzie otwarcie adnych drzwi od wewnàtrz. W razie przypadkowego zablokowania zamków nale y nacisnàç przycisk UNLOCK kluczyka. URUCHOMIENIE SYSTEMU 1. Obróciç wy àcznik zap onu do po o enia LOCK i wyjàç kluczyk. 2. Wszyscy pasa erowie powinni opuêciç samochód. 3. Otworzyç i zamknàç drzwi kierowcy. Sprawdziç, czy wszystkie drzwi boczne oraz pokrywa lub drzwi baga nika sà dobrze zamkni te. 4. DWUKROTNIE w ciàgu 5 sekund nacisnàç przycisk LOCK nadajnika zdalnego sterowania. Samochody z fabrycznie montowanym autoalarmem RównoczeÊnie zostanie w àczony autoalarm (patrz Autoalarm na stronie 48 w tym rozdziale). Podwójnà blokad zamków mo na uruchomiç wy àcznie przy u yciu zdalnego sterowania. Przy ka dym naciêni ciu przycisku LOCK nast puje pojedyncze b yêni cie kierunkowskazów. WY ÑCZENIE SYSTEMU Nacisnàç przycisk UNLOCK nadajnika zdalnego sterowania. Nastàpi dwukrotne b yêni cie kierunkowskazów, potwierdzajàce wy àczenie podwójnej blokady zamków. W razie wyczerpania si baterii w nadajniku zdalnego sterowania system mo na wy àczyç kluczykiem. Jednak w ten sposób nie zostanie wy àczony autoalarm i nastàpi wzbudzenie alarmu (patrz Autoalarm na stronie 48 w tym rozdziale). KONTROLA DZIA ANIA SYSTEMU (w samochodach bez fabrycznie montowanego autoalarmu) 1. Otworzyç wszystkie okna. 2. Obróciç wy àcznik zap onu do pozycji LOCK i wyjàç kluczyk. 3. Wszyscy pasa erowie powinni opuêciç samochód. 4. Otworzyç i zamknàç drzwi kierowcy. Sprawdziç, czy wszystkie drzwi boczne oraz pokrywa lub drzwi baga nika sà dobrze zamkni te. 5. DWUKROTNIE w ciàgu 5 sekund nacisnàç przycisk LOCK nadajnika zdalnego sterowania. 6. Spróbowaç odblokowaç od wewnàtrz po kolei wszystkie drzwi boczne. Przycisk w drzwiach powinien powracaç w po o enie blokady.

43 36 KLUCZYKI I DRZWI Elektryczne sterowanie szyb 7. Nacisnàç przycisk UNLOCK nadajnika zdalnego sterowania i sprawdziç, czy nastàpi o wy àczenie systemu. Je eli system nie dzia a poprawnie, nale y zleciç jego sprawdzenie Autoryzowanej Stacji Obs ugi Toyoty lub innemu specjalistycznemu warsztatowi. KONTROLA DZIA ANIA SYSTEMU (w samochodach z fabrycznie montowanym autoalarmem) 1. Otworzyç wszystkie okna. 2. Obróciç wy àcznik zap onu do pozycji LOCK i wyjàç kluczyk. 3. Wszyscy pasa erowie powinni opuêciç samochód. 4. Nacisnàç przycisk wy àczania funkcji monitorowania wn trza. Zacznie szybko b yskaç lampka kontrolna immobilizera i autoalarmu. Przed up ywem 5 minut wykonaç czynnoêç Zamknàç wszystkie drzwi boczne oraz pokryw lub drzwi baga nika, a nast pnie DWUKROTNIE w ciàgu 5 sekund nacisnàç przycisk LOCK nadajnika zdalnego sterowania. Spowoduje to uruchomienie podwójnej blokady zamków oraz w àczenie autoalarmu bez funkcji monitorowania wn trza (szczegó owe informacje podane sà pod has em Autoalarm na stronie 48 w tym rozdziale). 6. Spróbowaç odblokowaç od wewnàtrz po kolei wszystkie drzwi boczne. Przycisk w drzwiach powinien powracaç w po o enie blokady. 7. Nacisnàç przycisk UNLOCK nadajnika zdalnego sterowania i sprawdziç, czy nastàpi o wy àczenie systemu. Okna mo na otwieraç i zamykaç operujàc prze àcznikami umieszczonymi na wszystkich drzwiach bocznych. Wy àcznik zap onu powinien byç ustawiony w po o eniu ON. Dzia anie po wyj ciu kluczyka z wy àcznika zap onu: Okna mo na otwieraç i zamykaç jeszcze przez oko o 43 sekundy po wyj ciu kluczyka z wy àcznika zap onu. Po otwarciu którychkolwiek drzwi przednich sterowanie szyb przestaje dzia aç. Funkcja bezpieczeƒstwa: Je eli podczas automatycznego zamykania okna pomi dzy szybà a ramà okna pojawi si przeszkoda, szyba zatrzymuje si, a nast pnie opuszcza do po owy. Podobnie mo e dziaç si w przypadku silnego uderzenia w szyb. Je eli przestanie dzia aç funkcja automatycznego otwierania i zamykania lub funkcja bezpieczeƒstwa, nale y za pomocà przycisku sterujàcego w odpowiednich drzwiach dokonaç kalibracji elektrycznego sterowania szyb. W tym celu nale y: 1. Podczas podnoszenia lub opuszczania szyby od àczyç akumulator. Nast pnie z powrotem go pod àczyç. 2. Pociàgajàc do góry przycisk sterujàcy doprowadziç do zamkni cia okna, a nast pnie przytrzymaç przycisk w tej pozycji jeszcze przez dwie sekundy. Sprawdziç dzia anie funkcji automatycznego otwierania i zamykania. Je eli elektryczne sterowanie szyby nie dzia a prawid owo, nale y zleciç Autoryzowanej Stacji Obs ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie uk adu. Je eli system nie dzia a poprawnie, nale y zleciç jego sprawdzenie Autoryzowanej Stacji Obs ugi Toyoty lub innemu specjalistycznemu warsztatowi.

44 KLUCZYKI I DRZWI 37 OSTRZE ENIE Nie nale y w sposób celowy powodowaç zadzia ania funkcji bezpieczeƒstwa. Funkcja bezpieczeƒstwa mo e nie zadzia aç w przypadku przyciêni cia przedmiotu przez szyb tu przed jej ca kowitym zamkni ciem. OKNO PO STRONIE KIEROWCY Sterowanie prze àcznikiem w drzwiach kierowcy. Zwyk e otwieranie i zamykanie: Szyba przesuwa si tylko podczas operowania prze àcznikiem sterujàcym. Otwieranie: Prze àcznik lekko nacisnàç. Zamykanie: Prze àcznik lekko pociàgnàç do góry.

45 38 KLUCZYKI I DRZWI Przycisk blokady szyb Dzia anie automatyczne: Nacisnàç prze àcznik w dó do oporu lub pociàgnàç w gór do oporu i zwolniç go. Szyba zostanie ca kowicie opuszczona lub podniesiona. W celu zatrzymania szyby w po o eniu poêrednim, nale y lekko nacisnàç bàdê pociàgnàç do góry prze- àcznik i nast pnie zwolniç go. Z elektrycznym sterowaniem szyb w drzwiach tylnych Przycisk blokady szyb Bez elektrycznego sterowania szyb w drzwiach tylnych OKNA W DRZWIACH PASA ERÓW Sterowanie prze àcznikami umieszczonymi na drzwiach pasa erów lub odpowiednimi prze àcznikami na drzwiach kierowcy. Zwyk e otwieranie i zamykanie: Szyba przesuwa si tylko podczas operowania prze àcznikiem sterujàcym. Otwieranie: Prze àcznik lekko nacisnàç. Zamykanie: Prze àcznik lekko pociàgnàç do góry. Gdy zostanie wciêni ty umieszczony w drzwiach kierowcy przycisk blokady szyb, szyby w drzwiach pasa erów zostajà unieruchomione. Dioda kontrolna w przycisku sygnalizuje, czy danym oknem mo na sterowaç.

46 KLUCZYKI I DRZWI 39 Z elektrycznym sterowaniem szyb w drzwiach tylnych Bez elektrycznego sterowania szyb w drzwiach tylnych Z elektrycznym sterowaniem szyb w drzwiach tylnych

47 40 KLUCZYKI I DRZWI OSTRZE ENIE Dla bezpieczeƒstwa w asnego oraz przewo onych osób nale y przestrzegaç poni szych zaleceƒ. Przed zamkni ciem okien nale y upewniç si, czy na drodze szyb nie znajduje si niczyja g owa, r ka lub inna cz Êç cia a. Pasa erowie nie powinni wystawiaç przez otwarte okno g owy, ràk ani adnych innych partii cia a. PrzyciÊni cie szyi, g owy lub r ki przez podnoszonà szyb grozi powa nymi obra eniami. Zamykanie okien przez pasa erów powinno byç ze wzgl dów bezpieczeƒstwa nadzorowane. Przewo one w samochodzie dzieci nigdy nie powinny bez nadzoru operowaç przyciskami sterujàcymi otwieraniem i zamykaniem okien. Ze wzgl dów bezpieczeƒstwa wskazane jest u ycie przycisku blokady szyb w celu uniemo liwienia ich poruszania. Opuszczajàc samochód nale y wyjmowaç kluczyki z wy àcznika zap onu. Bez elektrycznego sterowania szyb w drzwiach tylnych Dzia anie automatyczne: Nacisnàç prze àcznik w dó do oporu lub pociàgnàç w gór do oporu i zwolniç go. Szyba zostanie ca kowicie opuszczona lub podniesiona. W celu zatrzymania szyby w po o eniu poêrednim, nale y lekko nacisnàç bàdê pociàgnàç do góry prze- àcznik i nast pnie zwolniç go. Nie nale y pozostawiaç w samochodzie ma ych dzieci bez opieki, szczególnie z pozostawionym kluczykiem w wy àczniku zap onu. Mogà one u yç przycisków sterujàcych oknami i zostaç przyciêni te szybà. Dzieci pozostawione bez nadzoru mogà ulec powa nym wypadkom.

48 KLUCZYKI I DRZWI 41 Pokrywa baga nika (sedan) W celu otwarcia pokrywy baga nika od zewnàtrz nale y nacisnàç dêwigni zwalniajàcà zamek i unieêç pokryw. Otwarcie pokrywy baga nika mo liwe jest tylko po zatrzymaniu samochodu. Pokryw baga nika mo na zablokowaç lub odblokowaç jednym z ni ej wymienionych sposobów. Naciskajàc przycisk centralnej blokady drzwi (patrz Drzwi boczne na stronie 21 w tym rozdziale). Przy u yciu zdalnego sterowania (patrz Zdalne sterowanie na stronie 24 w tym rozdziale). Obracajàc kluczyk w zamku drzwi kierowcy (patrz Drzwi boczne na stronie 21 w tym rozdziale). W przypadku od àczenia akumulatora od instalacji samochodowej, po jego ponownym pod àczeniu nastàpi zablokowanie pokrywy baga nika. Nale y uwa aç, aby nie zamknàç kluczyków w samochodzie. Zamykanie podniesionej pokrywy baga nika u atwiajà uchwyty umieszczone po jej wewn trznej stronie. W celu zamkni cia pokrywy baga nika nale y jà obni yç, a nast pnie docisnàç w dó. Po zamkni ciu pokrywy nale y spróbowaç pociàgnàç jà do góry sprawdzajàc, czy jest dobrze zatrzaêni ta. Przy zamykaniu pokrywy baga nika nale y jà dobrze zatrzasnàç. Uwagi dotyczàce za adunku baga u podane sà pod has em Zalecenia dotyczàce przewo- enia baga u na stronie 263 w rozdziale 2. OSTRZE ENIE Podczas jazdy pokrywa baga nika musi byç zamkni ta. Zabezpiecza to przewo- ony baga przed wypadni ciem, a tak e uniemo liwia przedostanie si gazów spalinowych do wn trza pojazdu. Uwagi dotyczàce za adunku baga u podane sà pod has em Zalecenia dotyczàce przewo- enia baga u na stronie 263 w rozdziale 2.

49 42 KLUCZYKI I DRZWI Blokada dost pu do baga nika Je eli nie dzia a dêwignia zwalniajàca zamka lub zdalne sterowanie, zamek pokrywy mo na otworzyç g ównym kluczykiem. W celu otwarcia pokrywy baga nika nale y w o yç g ówny kluczyk do zamka i obróciç zgodnie z ruchem wskazówek zegara. Blokada dost pu do baga nika powoduje wy àczenie zamka jego pokrywy z uk adu centralnego zamka oraz zdalnego sterowania, zabezpieczajàc w ten sposób przewo- one w nim rzeczy. 1. Tylko samochody ze sk adanym tylnym siedzeniem Przesunàç dêwignie blokady obu cz Êci oparcia tylnego siedzenia do pozycji LOCK. Po zablokowaniu obu cz Êci oparcia tylnego siedzenia nale y upewniç si, czy ich z o enie nie jest mo liwe i tà drogà nie mo na dostaç si do baga nika.

50 KLUCZYKI I DRZWI 43 Drzwi baga nika (liftback i kombi) 2. Po zamkni ciu pokrywy baga nika obróciç kluczyk w zamku pokrywy przeciwnie do ruchu wskazówek zegara, wy àczajàc go z uk adu centralnego zamka oraz zdalnego sterowania. Po zamkni ciu pokrywy baga nika nale y spróbowaç pociàgnàç jà do góry, sprawdzajàc czy jest dobrze zatrzaêni ta. W celu otwarcia drzwi baga nika od zewnàtrz nale y nacisnàç dêwigni zwalniajàcà zamek i unieêç drzwi. Otwarcie drzwi baga nika mo liwe jest tylko po zatrzymaniu samochodu. Drzwi baga nika mo na zablokowaç i odblokowaç jednym z nast pujàcych sposobów: Naciskajàc przycisk centralnej blokady drzwi (patrz Drzwi boczne na stronie 21 w tym rozdziale). Przy u yciu zdalnego sterowania (patrz Zdalne sterowanie na stronie 24 w tym rozdziale). Obracajàc kluczyk w zamku drzwi kierowcy (patrz Drzwi boczne na stronie 21 w tym rozdziale). W przypadku od àczenia akumulatora od instalacji samochodowej, po jego ponownym pod àczeniu nastàpi zablokowanie drzwi baga nika. Nale y uwa aç, aby nie zamknàç kluczyków w samochodzie. Uwagi dotyczàce za adunku baga u podane sà pod has em Zalecenia dotyczàce przewo- enia baga u na stronie 263 w rozdziale 2.

51 44 KLUCZYKI I DRZWI OSTRZE ENIE Podczas jazdy drzwi baga nika muszà byç zamkni te. Zabezpiecza to przewo- ony baga przed wypadni ciem, a tak e uniemo liwia przedostanie si gazów spalinowych do wn trza pojazdu. UWAGA Liftback W celu unikni cia uszkodzenia si owników podtrzymujàcych, przy zamykaniu drzwi baga nika nie nale y wywieraç na nie dodatkowej si y, ani nie dopuszczaç do pokrycia si owników lakierem lub innymi materia ami. Kombi Zamykanie podniesionych drzwi baga nika u atwiajà uchwyty umieszczone po ich wewn trznej stronie. W celu zamkni cia drzwi baga nika nale y je obni yç, a nast pnie docisnàç w dó. Po zamkni ciu nale y spróbowaç pociàgnàç je do góry sprawdzajàc, czy sà dobrze zatrzaêni te. Przy zamykaniu drzwi baga nika nale y je dobrze zatrzasnàç. Uwagi dotyczàce za adunku baga u podane sà pod has em Zalecenia dotyczàce przewo- enia baga u na stronie 263 w rozdziale 2.

52 KLUCZYKI I DRZWI 45 Awaryjne otwieranie drzwi baga nika (liftback) Je eli zewn trzna dêwignia zamka drzwi baga nika nie dzia a, drzwi te mo na otworzyç od wewnàtrz. Wersja z kierownicà po lewej stronie W tym celu nale y wykonaç nast pujàce czynnoêci: 1. Pos ugujàc si Êrubokr tem z p askà koƒcówkà zdjàç os on mechanizmu. Wersja z kierownicà po prawej stronie 2. Wersja z kierownicà po lewej stronie Pchnàç dêwigni mechanizmu w prawo. Wersja z kierownicà po prawej stronie Wsunàç przez otwór p askà koƒcówk Êrubokr ta lub podobnego narz dzia i pchnàç dêwigni mechanizmu w prawo. Gdy nie dzia a dêwignia zewn trzna zamka drzwi baga nika, nale y zleciç Autoryzowanej Stacji Obs ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie i napraw samochodu.

53 46 KLUCZYKI I DRZWI Awaryjne otwieranie drzwi baga nika (kombi) Je eli zewn trzna dêwignia zamka drzwi baga nika nie dzia a, drzwi te mo na otworzyç od wewnàtrz. Wersja z kierownicà po lewej stronie W tym celu nale y wykonaç nast pujàce czynnoêci: 1. Pos ugujàc si Êrubokr tem z p askà koƒcówkà zdjàç os on mechanizmu. Wersja z kierownicà po prawej stronie 2. Wersja z kierownicà po lewej stronie Pchnàç dêwigni mechanizmu w prawo. Wersja z kierownicà po prawej stronie Wsunàç przez otwór p askà koƒcówk Êrubokr ta lub podobnego narz dzia i pchnàç dêwigni mechanizmu w prawo. Gdy nie dzia a dêwignia zewn trzna zamka drzwi baga nika, nale y zleciç Autoryzowanej Stacji Obs ugi Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie i napraw samochodu.

54 KLUCZYKI I DRZWI 47 Pokrywa silnika W celu otwarcia pokrywy silnika nale y: 1. Pociàgnàç dêwigni zwalniajàcà. Pokrywa silnika lekko uniesie si. 2. Nast pnie z przodu pojazdu nale y nacisnàç do góry dêwigni zatrzasku pomocniczego i podnieêç pokryw silnika. OSTRZE ENIE Przed rozpocz ciem jazdy nale y upewniç si, czy pokrywa silnika jest dobrze zamkni ta. W przeciwnym razie pokrywa mo e niespodziewanie otworzyç si podczas jazdy, co grozi wypadkiem drogowym.

55 48 KLUCZYKI I DRZWI Autoalarm 3. Podeprzeç podniesionà pokryw silnika drà kiem podporowym, umieszczajàc go w odpowiednim otworze. Przed zamkni ciem pokrywy nale y upewniç si, czy w komorze silnika nie pozosta y adne narz dzia, szmaty lub inne przedmioty, a nast pnie umieêciç podpor w jej uchwycie, co zapobiegnie jej grzechotaniu. OpuÊciç i zatrzasnàç pokryw. W razie potrzeby lekko docisnàç przednià kraw dê, a pokrywa zostanie zatrzaêni ta. OSTRZE ENIE Po ustawieniu drà ka podporowego nale y upewniç si, czy prawid owo podtrzymuje pokryw, zabezpieczajàc jà przed opadni ciem na g ow lub inne cz Êci cia a. Autoalarm chroni samochód przed kradzie- à, reagujàc alarmem w przypadku niepowo anego otwarcia dowolnych drzwi bocznych, pokrywy lub drzwi baga nika lub pokrywy silnika, a tak e od àczenia, a nast pnie ponownego pod àczenia zacisku akumulatora, przeci cia przewodu syreny autoalarmu lub wtargni cia do wn trza kabiny, gdy samochód jest zamkni ty. W przypadku wzbudzenia alarmu rozlega si dêwi k syreny autoalarmu na przemian z sygna em dêwi kowym samochodu, b yskajà kierunkowskazy oraz zapala si przednia lampka oêwietlenia kabiny.

56 KLUCZYKI I DRZWI 49 WY ÑCZNIK FUNKCJI MONITOROWANIA WN TRZA KABINY Funkcj monitorowania wn trza kabiny mo na wy àczyç, zapobiegajàc fa szywym alarmom w nast pujàcych sytuacjach: Pozostawienia w zaparkowanym samochodzie dziecka lub zwierz cia. Pozostawienia w zaparkowanym samochodzie opuszczonej szyby lub otwartego okna dachowego. Pozostawienia samochodu w ha aêliwym miejscu lub na parkingu znajdujàcym si na dachu budynku. Poddawania nadwozia lub szyb samochodu silnym uderzeniom od zewnàtrz (np. w myjni wysokociênieniowej). Transportowania samochodu. Wy àczenie funkcji monitorowania wn trza 1. Nacisnàç przycisk w górnej konsoli. Zacznie szybko b yskaç lampka kontrolna na desce rozdzielczej (przez 5 minut). W ÑCZANIE AUTOALARMU W STAN CZU- WANIA 1. Obróciç wy àcznik zap onu do pozycji LOCK i wyjàç kluczyk. Po wyj ciu kluczyka z wy àcznika zap onu zaczyna b yskaç dioda kontrolna (patrz Immobilizer na stronie 16 w tym rozdziale). 2. Wszyscy pasa erowie powinni opuêciç samochód. 3. Zamknàç wszystkie drzwi boczne, pokryw silnika oraz pokryw lub drzwi baga nika i zablokowaç przy u yciu zdalnego sterowania. Po zamkni ciu i zablokowaniu wszystkich drzwi bocznych, pokrywy silnika oraz pokrywy lub drzwi baga nika dioda kontrolna zaczyna Êwieciç si w sposób ciàg y. Po 30 sekundach nast puje samoczynne uzbrojenie autoalarmu. RównoczeÊnie lampka kontrolna ponownie zacznie b yskaç. 4. Po upewnieniu si, e lampka kontrolna zacz a b yskaç, mo na zostawiç samochód. 2. Podczas b yskania lampki w àczyç autoalarm w stan czuwania. Funkcja monitorowania wn trza kabiny pozostaje wy àczona tak d ugo, jak d ugo autoalarm jest uzbrojony.

57 50 KLUCZYKI I DRZWI Przerwanie uzbrajania autoalarmu Je eli w ciàgu 30 sekund przed samoczynnym uzbrojeniem nastàpi jedna z ni ej wymienionych sytuacji, autoalarm zostanie wy àczony. Otwarcie dowolnych drzwi bocznych, pokrywy silnika lub pokrywy (albo drzwi) baga nika. Odblokowanie dowolnych drzwi bocznych, pokrywy silnika lub pokrywy (albo drzwi) baga nika. W o enie kluczyka do wy àcznika zap onu. Pod àczenie wczeêniej od àczonego zacisku akumulatora. GDY AUTOALARM JEST UZBROJONY Wzbudzenie alarmu OSTRZE ENIE Gdy w samochodzie pozostajà pasa erowie, nigdy nie nale y uruchamiaç podwójnej blokady zamków, poniewa uniemo liwi to otwarcie drzwi od wewnàtrz. W razie przypadkowego zablokowania zamków nale y nacisnàç przycisk UNLOCK kluczyka. Alarm zostaje wzbudzony w nast pujàcych okolicznoêciach: Odblokowanie lub otwarcie dowolnych drzwi bocznych bez u ycia zdalnego sterowania, a tak e si owe otwarcie pokrywy lub drzwi baga nika lub pokrywy silnika. Od àczenie, a nast pnie pod àczenie zacisku akumulatora. Zwarcie przewodów elektrycznych wy àcznika zap onu. Ruch wewnàtrz samochodu (je eli w àczona jest ochrona wn trza). RównoczeÊnie zapala si lampka kontrolna. Je eli w momencie wzbudzenia alarmu w wy- àczniku zap onu nie ma kluczyka, nastàpi automatyczne zablokowanie wszystkich drzwi bocznych oraz pokrywy lub drzwi baga nika. Po up ywie 28 sekund sygnalizacja alarmu zostaje przerwana i zaczyna b yskaç lampka kontrolna. Ponowne wzbudzenie alarmu Po przerwaniu alarmu uk ad samoczynnie powraca w stan czuwania, je eli wczeêniej nie zostanie wy àczony. Alarm zostanie ponownie wzbudzony w sytuacji, gdy nadal wyst powaç b dà okolicznoêci opisane w punkcie Wzbudzenie alarmu. Przerwanie wzbudzonego alarmu W celu przerwania wzbudzonego alarmu nale- y odblokowaç drzwi boczne lub pokryw (albo drzwi) baga nika przy u yciu zdalnego sterowania. Je eli w wyniku np. d ugiego postoju samochodu dojdzie do roz adowania akumulatora, pod àczenie nowego lub na adowanego akumulatora spowoduje wzbudzenie alarmu. Nale y wtedy odblokowaç drzwi boczne lub pokryw (albo drzwi) baga nika przy u yciu zdalnego sterowania i alarm zostanie przerwany. TESTOWANIE AUTOALARMU 1. Otworzyç wszystkie okna. 2. Wy àczyç, w sposób opisany wczeêniej, funkcj monitorowania wn trza kabiny. 3. W àczyç autoalarm w sposób opisany powy ej. Drzwi boczne oraz pokrywa lub drzwi baga nika powinny zostaç zablokowane przy u yciu zdalnego sterowania. Odczekaç, a lampka kontrolna zgaênie lub zacznie b yskaç. 4. Odblokowaç dowolne drzwi boczne od wewnàtrz. Powinno nastàpiç wzbudzenie alarmu. 5. Przerwaç alarm w sposób opisany powy ej. 6. Powtórzyç t operacj z pozosta ymi drzwiami oraz z pokrywà silnika. Przy okazji testowania czujnika pokrywy silnika nale y równie sprawdziç, czy wzbudzenie alarmu nastàpi po od àczeniu i ponownym pod àczeniu zacisku akumulatora.
