Domofon BZ-1P oraz BZ-2P NOVUM

Transkrypt

1 PPH Elektronik-Radbit ul. Gębarzewska 15, Radom tel./fax (48) Domofon BZ-1P oraz BZ-2P NOVUM BZ-1P NOVUM BZ-2P NOVUM Kasety zostały w całości skonstruowane w firmie RADBIT. Kaseta domofonowa współpracuje ze standardowym elektrozaczepem 12V DC. Domofony Radbit Novum są przeznaczone do montażu natynkowego. Obudowa domofonu jest wykonana z aluminium o ściance grubości 3mm, poddanej procesowi andowania. Płyta czołowa jest wykonana z anodowanego aluminium o grubości 2mm. Klawiatura domofonu cyfry oraz ich obwódki jest podświetlona energooszczędnymi diodami LED o długim okresie trwałości. Klawiatura jest płaska, przyciski są pokryte aluminiowym, anodowanym czołem o grubości 2mm. Pełni ona rolę zamka szyfrowego i umożliwia otwieranie drzwi kodem. Diody LED sygnalizują stan elektrozaczepu Szyldy na nazwiska podświetlone diodami LED 1

2 Przyciski wywoławcze podświetlone diodami LED, oznaczone symbolem dzwonka Szyfrator można zaprogramować 254 kody do zwalniania elektrozaczepu oraz 1 kod administratora służący do programowania szyfratora. Przycisk wyjścia możliwość podłączenia dodatkowego przycisku zwiernego do otwierania elektrozaczepu przy wychodzeniu z posesji Akustyczna sygnalizacja stanu domofonu potwierdzenia w czasie programowania kasety, w czasie korzystania z funkcji zamka szyfrowego. Elektronika domofonu umieszczona w specjalnym, zamkniętym module, chroniona przed zamakaniem specjalnymi kanalikami odwadniającymi oraz uszczelkami. Kasety sprzedawane są w komplecie z zasilaczem impulsowym. Moduł elektroniki BZ-1P Moduł elektroniki BZ-2P 2

3 Wymiary kaset: wysokość x szerokość x grubość 169,2 x 89,0 x 21.5 mm (bez uwzględniania daszka) 169,2 x 89,0 x 30,0 mm (z uwzględnieniem daszka) Płyta czołowa: wysokość x szerokość x grubość x 82,0 x 2,0 mm Montaż wszystkich rodzajów kaset jest bardzo podobny. Instrukcja montażu: 1. Odkręcić cztery wkręty M3, mocujące płytę czołową 2. Zdjąć płytę czołową 3

4 3. Odkręcić cztery wkręty M3 mocujące moduł elektroniki w obudowie 4. Wyjąć z obudowy kompletny moduł elektroniki 4

5 5. Zamontować obudowę w miejscu przeznaczenia. Rozstaw otworów mocujących obudowę 5

6 Aby uzyskać dostęp do zacisków przyłączeniowych: 6. Należy wykręcić cztery wkręty mocujące korpus dolny modułu elektroniki 7. Podnieść korpus dolny modułu elektroniki 8. Po podniesieniu korpusu dolnego modułu elektroniki, uzyskujemy dostęp do zacisków śrubowych, do których należy podłączyć przewody zgodnie z załączonym schematem 6

7 Po podłączeniu przewodów montażu dokonujemy w odwrotnej kolejności. ELEMENTY REGULACYJNE: Domofon posiada następujące elementy regulacyjne: P16 przycisk resetujący wszystkie zaprogramowane hasła oraz przywracający domyślne hasło administratora (dostępny po odkręceniu korpusu dolnego modułu elektroniki R39 potencjometr regulacji czułości mikrofonu kasety (dostępny poprzez specjalny otwór w korpusie klawiatury po podniesieniu płyty czołowej jak na rysunku poniżej OTWÓR 2) R44 potencjometr regulacji wzmocnienia wzmacniacza kasety (głośność kasety) (dostępny po odkręceniu korpusu dolnego modułu elektroniki R19 potencjometr regulujący głośność sygnałów potwierdzeń (dostępny poprzez specjalny otwór w korpusie klawiatury po podniesieniu płyty czołowej jak na rysunku poniżej OTWÓR 1) 7

8 Uwaga: NA PŁYTCE ELEKTRONIKI ZASTOSOWANO POTENCJOMETRY MONTAŻOWE SMD 3X3MM, DLATEGO DO REGULACJI NALEŻY UŻYWAĆ WKRĘTAKA O SZEROKOŚCI NIE WIĘKSZEJ NIŻ 1,5MM PRZY MONTAŻU KONIECZNE JEST ZASILIKOWANIE WEJŚCIA PRZEWODÓW DO KASETY. 1. Otwieranie drzwi kodem Należy sprawdzić, czy urzadzenie jest w trybie powitalnym (świeci się tylko żółta dioda). Jeśli nie, należy wcisnąć K. Aby otworzyć drzwi przy pomocy 4 cyfrowego hasła należy wprowadzić czterocyfrowy PIN. Wciśnięcie każdego przycisku jest potwierdzane krótkim, jednotonowym sygnałem dźwiękowym (BIP). Jeśli podany kod jest poprawny, drzwi otworzą się automatycznie. Zaświeci się żółta oraz zielona dioda. Jeżeli Użytkownik wprowadzi błędny kod - zostanie wygenerowany długi, jednotonowy dźwięk (BIIII) oraz zaświeci się żółta i czerwona dioda. Po wprowadzeniu trzeciego błędu pod rząd domofon zostanie zablokowany na 35 sekund. 2. Zapisywanie kodów dla poszczególnych użytkowników i administratora. Należy sprawdzić czy domofon jest w trybie powitalnym (świeci się tylko żółta dioda). Jeśli nie, należy wcisnąć K. Do pamięci domofonu można wpisać 254 kody. 8

9 Aby wpisać pierwszy kod należy: Wcisnąć * (domofon przejdzie w tryb administracyjny, świeci się żółta i pomarańczowa dioda) Podać kod administratora (domyślny kod to 0000 ). Wcisnąć 1 (ponieważ programowany jest kod numer 1) Wcisnąć * Wprowadzić nowy kod, którym będą otwierane drzwi (4 cyfry) Po wprowadzeniu czwartej cyfry zaświeci się tylko żółta dioda, zostanie wygenerowany krótki, dwutonowy dźwięk BIP BOP, domofon przejdzie z trybu programowania w tryb zwykły. Aby wpisać drugi kod należy wybrać z klawiatury domofonu kolejno: * * xxxx Aby wpisać do pamięci domofonu kod dwudziesty piąty należy kolejno: * * xxxx Do pamięci domofonu można wpisać 255 kodów, przy czym kod 0 to kod administracyjny. Podanie numeru kodu z zakresu powyżej 254 powoduje powrót do menu powitalnego domofonu. UWAGA! Hasło administratora jest zapisywane pod numerem 0 (zero). Aby je zmienić, programujemy je tak samo jak hasła użytkowników, tylko jako numer hasła, wybieramy 0 (zero). Po zamontowaniu kasety zaleca się zmianę hasła administratora z domyślnego na inne, wybrane przez użytkownika. Aby zmienić kod administratora należy kolejno: * * xxxx 9

10 3. Co oznaczają dźwięki? Dźwięk Opis Znaczenie dźwięku BIP BIUU BIP BIP BIP BOP BIIII krótki jednotonowy dwutonowy wyjący podwójny jednotonowy podwójny dwutonowy długi jednotonowy Potwierdza przyciśnięcie dowolnego przycisku. Sygnalizuje przejście w tryb administracyjny (zmiana haseł) Sygnalizuje poprawne wykonanie operacji Sygnalizuje zapisanie nowego hasła. Sygnalizuje wystąpienie błędu. Firma PPH Elektronik-Radbit deklaruje, że niniejsze urządzenie spełnia wytyczne normy kompatybilności elektromagnetycznej EMC (89/336/EEC) Niniejszy produkt jest urządzeniem elektronicznym, więc zgodnie z Europejską Dyrektywą 2002/96/EC o Zużytych Elektrycznych i Elektronicznych Urządzeniach (WEEE), po zakończeniu eksploatacji musi zostać przekazany do specjalnej jednostki, zajmującej się zbiórką odpadów elektronicznych, lub do producenta. 10

11 UWAGA! Dla bramofonu NOVUM BZ-1P oraz NOVUM BD-1P (z jednym przyciskiem wywoławczym) unifon należy podłączyć do zacisku W2. SCHEMAT PODŁĄCZENIA PŁYTKI ELEKTRONIKI 11

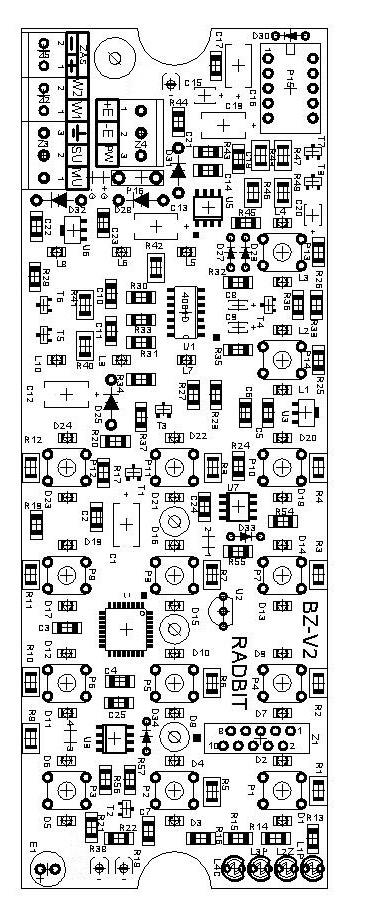

12 SCHEMAT MONTAŻOWY PŁYTKI ELEKTRONIKI 12
