1 LiftCall Komunikator łączności alarmowej w windach instrukcja użytkowania i programowania EXTIS tel , fax

2 Wstęp (dalej oznaczone jako LCL) jest urządzeniem zaprojektowanym do wykonywania połączenia alarmowego z kabiny windy do służb serwisowych, policji, pogotowia, itd. LCL jest przeznaczone do zastosowania w jednej windzie i podłączane do standardowej analogowej linii telefonicznej (PSTN) lub wewnętrznej linii centrali telefonicznej (PBX). LCL jest zasilane bezpośrednio z linii telefonicznej i całkowicie niezależne od zasilania windy. Dodatkowe zasilanie potrzebne jest wyłącznie w przypadku, kiedy chcemy wykorzystać dodatkowe funkcje LCL takie jak np.: sygnalizacja nawiązywania połączenia, sterowanie przekaźnikiem. Wszystkie wejścia i wyjścia LCL są galwanicznie izolowane od linii telefonicznej. Tylko przycisk alarmowy i żyła kontrolna ( 3 żyła ) mają połączenie z linią telefoniczną. LCL ma wbudowaną wewnętrzną pamięć w której zapisywane są parametry pracy. Parametry te mogą być ustawiane za pomocą telefonu (DTMF) lub programu konfiguracyjnego zainstalowanego na komputerze PC. Dla połączenia LCL z PC należy użyć specjalnego kabla (LCL_RS232 lub LCL_USB). LCL umożliwia wykonanie połączenia alarmowego do 6 zaprogramowanych numerów o maksymalnej długości 16 cyfr, tonowo lub dekadowo. W wybieranym numerze możliwe jest umieszczenie takich znaków jak *, #, Pauza i Flash. Aktywacja przycisku alarmowego może być zablokowana poprzez złącze wejściowe FILTRACJA ALARMU (BLOCK). LCL umożliwia również wykonanie połączenia awaryjnego w przypadku aktywacji wejścia TECHNIK/USTERKA (INPUT). Dodatkową funkcją tego wejścia, zależną od konfiguracji modułu, jest możliwość powiadomienia o zakończeniu alarmu (PN-EN 81:28 pkt ) czyli tzw. połączenie techniczne (technical call). LCL realizuje również, wymagane normą, połączenia serwisowe umożliwiające sprawdzenie poprawności działania urządzenia. Akceptacja połączenia przez centrum serwisowe powoduje, że LCL nie wybiera już kolejnych numerów zapisanych w pamięci. Kolejną bardzo ważną cechą jest możliwość zdalnej konfiguracji oraz kontrola przekaźnika RELAY umożliwiającego np. zdalny RESET windy (funkcja zależna od wersji LCL)) Instrukcja użytkowania i programowania wersja 1.0 [ ] 2

3 Spis treści 1. Opis ogólny Terminologia Cechy Budowa komunikatora LCL Wersje komunikatora LCL Połączenia kablowe Opis modułu bazowego Ustawienie komunikacji głosowej Ustawienie poziomu DTMF Podłączenie linii telefonicznej Przycisk ALARM i FILTRACJA ALARMU Podłączenie sygnalizacji świetlnej LED lub żarówek Wejście TECHNIK/USTERKA Połączenie z pomieszczeniem maszynowni (3 żyła) Przekaźnik (NC/COM/NO) Instalacja komunikatora LCL Funkcje komunikatora Tony sygnalizacyjne Połączenia wychodzące z LCL Połączenie alarmowe Połączenia technik/usterka Połączenia serwisowe Zakończenie połączenia Połączenie z maszynownią Połączenie przychodzące Programowanie Wejście w tryb programowania Programowanie parametrów Programowanie z PC program SET Opis parametrów Pamięć numerów Operacje Parametry podstawowe Parametry czasowe Nadpisywanie i kasowanie Ustawienia systemu Kończenie programowania Przegląd parametrów Parametry techniczne Parametry elektryczne Deklaracja zgodności 26 Instrukcja użytkowania i programowania wersja 1.0 [ ] 3

4 1. Opis ogólny 1.1. Terminologia Komunikator LCL jest to produkt przeznaczony do instalacji w dźwigach osobowych/towarowych w celu zapewnienia łączności z centrum serwisowym w przypadku wystąpienia nagłej awarii. Połączenie alarmowe jeśli zostanie aktywowany przycisk alarmowy wówczas komunikator LCL wykona połączenie telefoniczne na wcześniej zaprogramowany numer informując, że nastąpiła awaria windy (dźwigu) lub inna sytuacja niebezpieczna. Jest to połączenie pomiędzy kabiną windy (dźwigu) a centrum serwisowym. Jest to połączenie głosowe. Połączenie serwisowe jest to regularne wywoływanie centrum serwisowego przez komunikator LCL. Połączenie awaryjne połączenie telefoniczne wykonywane przez komunikator LCL w wyniku aktywacji wejścia TECHNIK/USTERKA (INPUT) (np. w przypadku awarii windy). Podczas połączenia LCL generuje specjalny ton. Połączenie techniczne połączenie telefoniczne wykonywane przez komunikator LCL w wyniku aktywacji wejścia TECHNIK/USTERKA (INPUT). Jest to połączenie głosowe. Połączenie z maszynownią połączenie telefoniczne pomiędzy kabiną windy a pomieszczeniem maszynowni. Funkcja interkomu. Połączenie przychodzące Wybieranie Linia telefoniczna Potwierdzenie Numer seryjny Rozmowa połączenie telefoniczne skierowane do komunikatora LCL. tryb wybierania w zależności od dołączonej linii telefonicznej. Możliwe są dwa rodzaje DTMF (dodatkowo można wybrać *, #, Flash) lub dekadowe (wybierane są tylko cyfry) linia PSTN (analogowa publiczna/miejska linia telefoniczna) lub linia wewnętrzna (wewnętrzna analogowa linia telefoniczna centrali PBX) wybranie * i kombinacji cyfr. Po wybraniu tej sekwencji połączenie jest autoryzowane i komunikator LCL wysyła swój unikalny identyfikator (numer seryjny). każdy komunikator ma swój indywidualny numer seryjny, który zawiera się w przedziale od do Numer ten wysyłany jest kodem DTMF za każdym razem po odebraniu sekwencji potwierdzającej. jest to stan komunikatora LCL informujący o nawiązaniu połączenia. Komunikator LCL informuje o jego stanie (aktywności) zapaleniem zielonej diody (green LED). Instrukcja użytkowania i programowania wersja 1.0 [ ] 4

5 1.2. Cechy 1. Urządzenie jest zasilane bezpośrednio z linii telefonicznej 2. Niezależnie regulowany mikrofon i głośnik zapewnia wysoką jakość dźwięku. 3. Programowanie zdalne (DTMF), poprzez interfejs RS232 lub USB 4. Wskaźnik rozpoczęcia wybierania oraz nawiązania połączenia (LED żółty i zielony, zasilanie 12-24V) 5. Regulowany czas reakcji na naciśnięcie przycisku alarmowego (0,5-5 s) 6. Przycisk ALARM może być podłączony szeregowo lub równolegle (długość kabla do 100 metrów) 7. Aktywacja ALARMU może odbyć się na 4 sposoby: zwarcie, rozwarcie, podłączenie napięcia, odłączenie napięcia. 8. Aktywacja ALARMU może odbyć się w dwóch trybach: zasilanie z linii telefonicznej, zasilanie z linii telefonicznej + zewnętrzne zasilanie (12-24V) 9. Aktywacja modułu powoduje kolejne dzwonienie na 6 zaprogramowanych numerów o długości do 16 znaków (0-9,*, #, Flash, Pauza) 10. Regulowany czas połączenia alarmowego w zakresie od 0,5 min do 30 min 11. Możliwość przedłużenia czasu trwania połączenia alarmowego przez centrum serwisowe 12. Wejście FILTRACJA ALARMU (BLOCK) połączenie alarmowe możliwe tylko w przypadku awarii windy /filtracja połączeń - eliminacja złośliwych wywołań/ 13. Automatyczne połączenia z numerem serwisowym regulowane w przedziale od 1 do 10 dni 14. Dodatkowe wejście TECHNIK/USTERKA (INPUT) informujące o awarii windy, dzwonienie na zaprogramowany numer lub umożliwiające poinformowanie przez służby techniczne o zakończeniu alarmu. 15. Opcjonalne złącze do bezpośredniego połączenia z maszynownią (3 żyła) 16. Zdalna kontrola złącza przekaźnika (RESET windy) - tylko wersja A 17. Dodatkowe zasilanie wymagane dla sterowania przekaźników, wskazania statusu modułu i trybu przycisku alarmowego. 18. Mikrofon i głośnik podłączany za pomocą złączy rozłącznych 19. Możliwość podłączenia do 3 mikrofonów i 3 głośników (tylko wersja A); jeden mikrofon i głośnik zasilany z linii telefonicznej (SPK i MIC1), pozostałe wymagają podłączenia napięcia 12-24V. 20. Możliwość regulacji poziomu sygnalizacji DTMF -6dBm to -14dBm 21. Konfiguracja lokalna z PC lub zdalna podczas połączenia telefonicznego z centrum Instrukcja użytkowania i programowania wersja 1.0 [ ] 5

6 1.3. Budowa komunikatora LCL składa się z dwóch części LLC płyta górna, płyta główna, płyta dolna MIC/SPK panel mikrofon/głośnik Płyta górna Płyta główna Płyta dolna Panel mikrofon/głośnik 1.4. Wersje komunikatora LCL wersja A wersja B Różnice pomiędzy wersją A wersją B wersja B nie posiada przekaźnika wersja B nie ma możliwości regulacji poziomu sygnał DTMF wersja B umożliwia podłączenia tylko jednego głośnika wersja B umożliwia podłączenia tylko jednego mikrofonu Instrukcja użytkowania i programowania wersja 1.0 [ ] 6

7 1.5. Połączenia kablowe Opis modułu bazowego LCL jest modułowym komunikatorem co oznacza, że zawiera głośnik, mikrofon, złącza serwisowe oraz wejście do podłączenia PC. Na rysunku 1 przedstawiony jest schemat płyty głównej. Funkcjonalność komunikatora opisana jest w następnych rozdziałach. Na płycie głównej znajdują się trzy elementy regulowane MIC regulacja czułości mikrofonu VOL regulacja głośności głośnika TRH balans pomiędzy czułością mikrofonu a głośnością głośnika Uwaga: proszę pamiętać podczas regulacji TRH, że ustawione wartości mikrofonu i głośnika są zależne od siebie. Rekomendujemy żeby nie ustawiać na początku regulacji maksymalnych wartości dla MIC i VOL, ale poprzez regulację TRH spróbować ustawić najlepszy poziom jakości dźwięku dla obu kierunków. Zbyt wysokie poziomy MIC i VOL mogą spowodować wzbudzenie się układu, co spowoduje brak możliwości nawiązania połączenia głosowego. Głośnik i mikrofon podłączony jest do płyty głównej za pomocą pary przewodów (rysunek 1). W przypadku mikrofonu proszę pamiętać o prawidłowym podłączeniu polaryzacji (+-). czułość mikrofonu A A A B mikrofon(y) - + Regulacja poziomu sygnału DTMF Złącze dla PC poprzez specjalny kabel złącze główne głośnik(i) A A A B złącza dodatkowe wzmocnienie głośności Programowanie bez hasła balans złącza robocze LED żarówka sterowanie przyciskiem (zwarcie/rozwarcie) LCL zasilany tylko z linii telefonicznej Uwaga! przyciski połączone galwanicznie z linią telefoniczną sterowanie przyciskiem (zwarcie/rozwarcie) LCL zasilany z linii telefonicznej i zewnętrznego napięcia sterowanie przyciskiem (podłączenie/odłączenie napięcia 5-24V) LCL zasilany z linii telefonicznej i zewnętrznego napięcia Rysunek 1: Płyta główna komunikatora LCL Instrukcja użytkowania i programowania wersja 1.0 [ ] 7

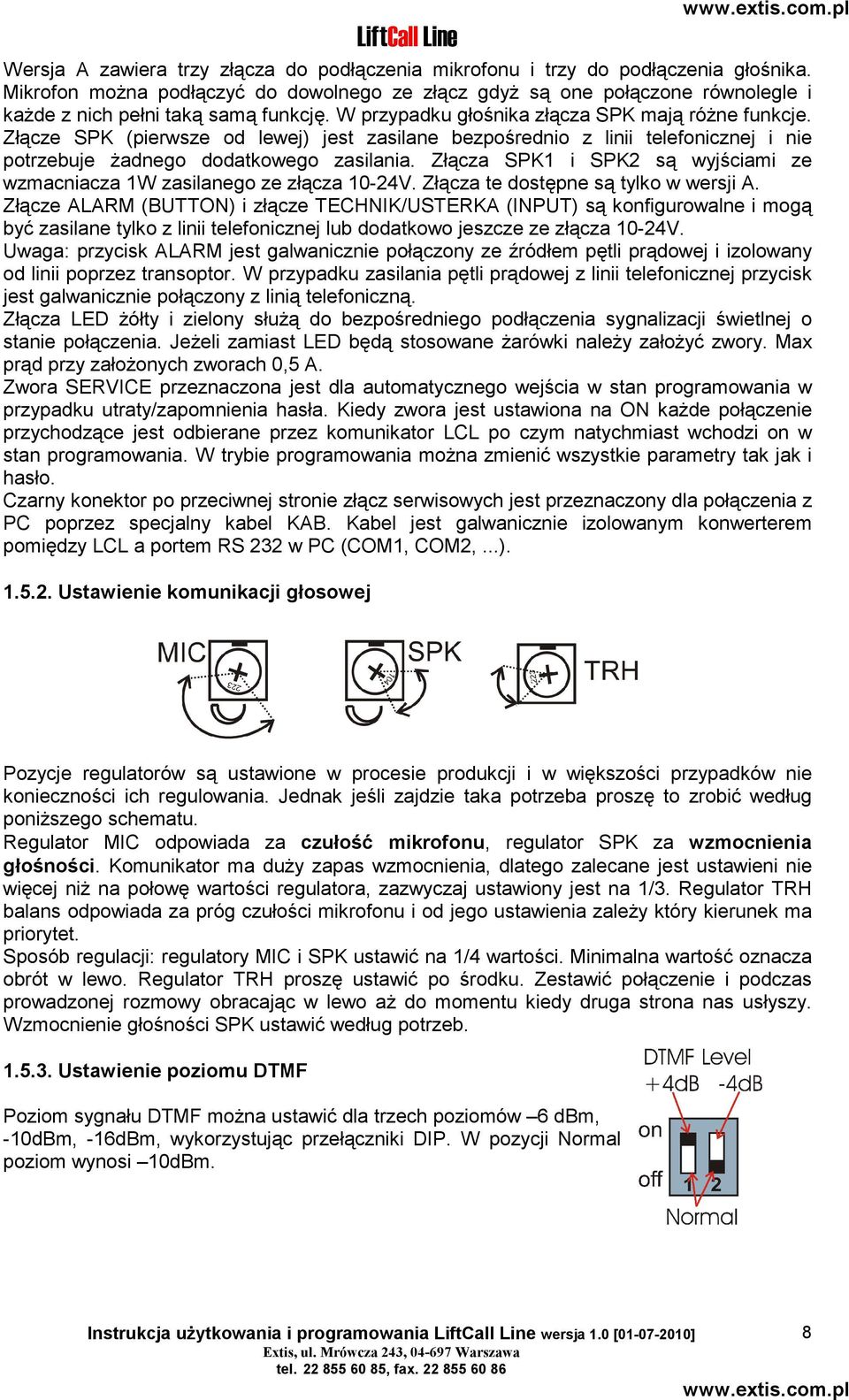

8 Wersja A zawiera trzy złącza do podłączenia mikrofonu i trzy do podłączenia głośnika. Mikrofon można podłączyć do dowolnego ze złącz gdyż są one połączone równolegle i każde z nich pełni taką samą funkcję. W przypadku głośnika złącza SPK mają różne funkcje. Złącze SPK (pierwsze od lewej) jest zasilane bezpośrednio z linii telefonicznej i nie potrzebuje żadnego dodatkowego zasilania. Złącza SPK1 i SPK2 są wyjściami ze wzmacniacza 1W zasilanego ze złącza 10-24V. Złącza te dostępne są tylko w wersji A. Złącze ALARM (BUTTON) i złącze TECHNIK/USTERKA (INPUT) są konfigurowalne i mogą być zasilane tylko z linii telefonicznej lub dodatkowo jeszcze ze złącza 10-24V. Uwaga: przycisk ALARM jest galwanicznie połączony ze źródłem pętli prądowej i izolowany od linii poprzez transoptor. W przypadku zasilania pętli prądowej z linii telefonicznej przycisk jest galwanicznie połączony z linią telefoniczną. Złącza LED żółty i zielony służą do bezpośredniego podłączenia sygnalizacji świetlnej o stanie połączenia. Jeżeli zamiast LED będą stosowane żarówki należy założyć zwory. Max prąd przy założonych zworach 0,5 A. Zwora SERVICE przeznaczona jest dla automatycznego wejścia w stan programowania w przypadku utraty/zapomnienia hasła. Kiedy zwora jest ustawiona na ON każde połączenie przychodzące jest odbierane przez komunikator LCL po czym natychmiast wchodzi on w stan programowania. W trybie programowania można zmienić wszystkie parametry tak jak i hasło. Czarny konektor po przeciwnej stronie złącz serwisowych jest przeznaczony dla połączenia z PC poprzez specjalny kabel KAB. Kabel jest galwanicznie izolowanym konwerterem pomiędzy LCL a portem RS 232 w PC (COM1, COM2,...) Ustawienie komunikacji głosowej Pozycje regulatorów są ustawione w procesie produkcji i w większości przypadków nie konieczności ich regulowania. Jednak jeśli zajdzie taka potrzeba proszę to zrobić według poniższego schematu. Regulator MIC odpowiada za czułość mikrofonu, regulator SPK za wzmocnienia głośności. Komunikator ma duży zapas wzmocnienia, dlatego zalecane jest ustawieni nie więcej niż na połowę wartości regulatora, zazwyczaj ustawiony jest na 1/3. Regulator TRH balans odpowiada za próg czułości mikrofonu i od jego ustawienia zależy który kierunek ma priorytet. Sposób regulacji: regulatory MIC i SPK ustawić na 1/4 wartości. Minimalna wartość oznacza obrót w lewo. Regulator TRH proszę ustawić po środku. Zestawić połączenie i podczas prowadzonej rozmowy obracając w lewo aż do momentu kiedy druga strona nas usłyszy. Wzmocnienie głośności SPK ustawić według potrzeb Ustawienie poziomu DTMF Poziom sygnału DTMF można ustawić dla trzech poziomów 6 dbm, -10dBm, -16dBm, wykorzystując przełączniki DIP. W pozycji Normal poziom wynosi 10dBm. Instrukcja użytkowania i programowania wersja 1.0 [ ] 8

9 Podłączenie linii telefonicznej Podstawowym warunkiem pracy komunikatora LCL jest podłączenie go do linii telefonicznej. Dwie żyły linii telefonicznej podłączamy to złącz serwisowych oznaczonych jako LINE ab (patrz rysunek 2). Napięcie linii w stanie hang up musi zawierać się w przedziale 20-60V, kiedy komunikator LCL odbierze połączenie napięcie linii zawiera się w przedziale 7-12V i zależy od prądu, który jest w zakresie 20-60mA. Szczegółowe wartości dla danego stanu znajdują się w rozdziale 5.1. LCL LINIA telefoniczna 3 żyła ALARM Filtracja + LED - alarmu żółty zielony Zasilanie 10-24V Przekaźnik NC COM NO technik usterka LINE 3WR BUTTON BLOCK + YELOW + GREEN 10-24V NC COM NO INPUT miejska linia telefoniczna / wewnętrzna linia telefoniczna (pbx) polaryzacja nieistotna Rysunek 2: Podłączenie linii telefonicznej Przycisk ALARM i FILTRACJA ALARMU Przycisk alarmowy podłączamy do styków BUTTON (rysunek 3). LINIA telefoniczna 3 żyła ALARM LCL Filtracja + LED - alarmu żółty zielony Zasilanie 10-24V Przekaźnik NC COM NO technik usterka LINE 3WR BUTTON BLOCK + YELOW + GREEN 10-24V NC COM NO INPUT zasilanie 6#1 normalna polaryzacja lub 6#0 odwrócona polaryzacja sterowanie przyciskiem (zwarcie/rozwarcie) LCL zasilany tylko z linii telefonicznej Uwaga! przyciski połączone galwanicznie z linią telefoniczną a k ty w a c ja sterowanie przyciskiem (zwarcie/rozwarcie) LCL zasilany z linii telefonicznej i zewnętrznego napięcia a k ty w a c ja sterowanie przyciskiem (podłączenie/odłączenie napięcia 5-24V) LCL zasilany z linii telefonicznej i zewnętrznego napięcia Rysunek 3: Połączenie alarmowe Instrukcja użytkowania i programowania wersja 1.0 [ ] 9

10 Złącze BLOCK przeznaczone jest do blokowania przycisku alarmowego poprzez podłączenie lub odłączenie (opcja konfiguracji) napięcia z zakresu 5-24V. Wejście to jest izolowane od innych części komunikatora LCL i jest niezależne od polaryzacji. LINIA telefoniczna 3 żyła ALARM LCL Filtracja + LED - alarmu żółty zielony Zasilanie 10-24V Przekaźnik NC COM NO technik usterka LINE 3WR BUTTON BLOCK + YELOW + GREEN 10-24V NC COM NO INPUT blokada polaryzacja nieistotna blokada Rysunek 4: Podłączenie filtracji (BLOCK) polaryzacja nieistotna Podłączenie sygnalizacji świetlnej LED lub żarówek Komunikator LCL jest wyposażony w złącza stanu pracy. Są to złącza oznaczone jako LED żółty (YELLOW) i zielony (GREEN). Złącza te są izolowane od innych części komunikatora LCL a także pomiędzy sobą. Możliwe jest podłączenie żarówek zamiast LED, w tym przypadku należy zrobić zwarcie na złączach jumper jak pokazano na rysunku 5b (maksymalna moc nie większa niż 5W). LCL LINIA telefoniczna 3 żyła ALARM Filtracja + LED - alarmu żółty zielony Zasilanie 10-24V Przekaźnik NC COM NO technik usterka LINE 3WR BUTTON BLOCK + YELOW + GREEN 10-24V NC COM NO INPUT Rysunek 5a: Podłączenie LED jako wskaźników stanu LCL LINIA telefoniczna 3 żyła ALARM Filtracja + LED - alarmu żółty zielony Zasilanie 10-24V Przekaźnik NC COM NO technik usterka LINE 3WR BUTTON BLOCK + YELOW + GREEN 10-24V NC COM NO INPUT Rysunek 5b: Podłączenie żarówek jako wskaźników stanu Instrukcja użytkowania i programowania wersja 1.0 [ ] 10

11 Wejście technik /usterka (INPUT) Wejście to ma dwie funkcje w zależności od konfiguracji. 1-sza funkcja to możliwość wykonania połączenia technicznego tzw. technical call zgodnie z EN-PN pkt Jest to typowe połączenie głosowe, ale aktywowane z miejsca które jest poza zasięgiem osób niekompetentnych. 2-ga funkcja to automatyczne powiadomienie w przypadku wystąpienia awarii. Jest to połączenie głosowe ale z generowanym specjalnym tonem przez LCL. Dla obu funkcji za pomocą złączy jumper ustawiamy żądany sposób aktywacji. LCL LINIA telefoniczna 3 żyła ALARM Filtracja + LED - alarmu żółty zielony Zasilanie 10-24V Przekaźnik NC COM NO technik usterka LINE 3WR BUTTON BLOCK + YELOW + GREEN 10-24V NC COM NO INPUT 340 przycisk sterowanie przyciskiem (zwarcie/rozwarcie) LCL zasilany tylko z linii telefonicznej Uwaga! przyciski połączone galwanicznie z linią telefoniczną sterowanie przyciskiem (zwarcie/rozwarcie) LCL zasilany z linii telefonicznej i zewnętrznego napięcia 341 przycisk sterowanie przyciskiem (podłączenie/odłączenie napięcia 5-24V) LCL zasilany z linii telefonicznej i zewnętrznego napięcia 340 Rysunek 5: Podłączenie dla połączenia technik/usterka Połączenie z pomieszczeniem maszynowni (3 żyła) W celu bezpośredniego połączenia z maszynownią należy zastosować moduł PREPOJ, który instalowany jest w maszynowni. LCL LINIA 3 telefoniczna żyła ALARM Filtracja + LED - alarmu żółty zielony Zasilanie 10-24V Przekaźnik NC COM NO technik usterka PREPOJ LINE 3WR BUTTON BLOCK + YELOW + GREEN 10-24V NC COM NO INPUT 12V LINE 3WR LLW PHONE Rysunek 7: Połączenie z maszynownią Instrukcja użytkowania i programowania wersja 1.0 [ ] 11

12 Z komunikatora LCL (ze złącza 3 żyła) należy doprowadzić trzecią żyłę do modułu PREPOJ (złącze 3WR) która steruje komunikacją pomiędzy LLC a switch LLC. W przypadku zastosowania modułu do komunikacji z maszynownią miejską linię telefoniczną podłączamy do złącza Line (Prepoj), a złącze LLW łączymy ze złączem LINIA telefoniczna (Line) w LCL. Moduł PREPOJ wymaga także dołączenia do niego napięcia zewnętrznego 12V. Schemat połączeń pokazany jest na rysunku Przekaźnik (NC/COM/NO) Komunikator LCL (tylko wersja A) jest wyposażony w izolowany przekaźnik do którego sterowania konieczne jest podłączenie napięcia zasilania do złącza 10-24V (linia telefoniczna nie jest w stanie zapewnić niezbędnego prądu do wysterowania przekaźnika). Napięcie to jest izolowane od pozostałych części komunikatora LCL i jest niezależne od polaryzacji. Przekaźnik ten może być zdalnie sterowany dzięki czemu można np. wykonać zdalny RESET windy lub kontrolować inne układy windy. Złącze przekaźnika oznaczone jako COM jest złączem wspólnym dla pozostałych dwóch złączy. Złącze NO (normaly open) oznacza że dla normalnego trybu pracy pomiędzy nim a złączem COM jest przerwa. Złącze NC (normaly close) oznacza, że dla normalnego trybu pracy pomiędzy nim a złączem COM jest zwarcie. Podczas programowania można ustawić kod i czas załączenia przekaźnika. Schemat połączeń pokazany jest na rysunku 8. LCL LINIA telefoniczna 3 żyła ALARM Filtracja + LED - alarmu żółty zielony Zasilanie 10-24V Przekaźnik NC COM NO technik usterka LINE 3WR BUTTON BLOCK + YELOW + GREEN 10-24V NC COM NO INPUT 10-24V polaryzacja n ieisto tna Rysunek 8: Przekaźnik sterowanie zewnętrznymi obwodami Instrukcja użytkowania i programowania wersja 1.0 [ ] 12

13 1.6. Instalacja komunikatora LCL Modułowa budowa komunikatora LCL umożliwia jego łatwą instalację lub adaptację do panelu windy. Głębokość kompletnego modułu wynosi 38 mm. Głębokość modułu głównego wynosi 27 mm, a modułu głośnik/mikrofon 12 mm. Pozostałe wymiary oraz otwory montażowe pokazane są na rysunku 9 i rysunku 10. Panel kabiny windy powinien być wyposażony w akustyczne otwory zarówno dla mikrofonu jak i głośnika. Komunikator LCL można umocować za pomocą otworów montażowych 4. Panel głośnik/mikrofon Rysunek 9: Wymiary panelu głośnik/mikrofon Moduł główny Rysunek 10: wymiary modułu głównego Instrukcja użytkowania i programowania wersja 1.0 [ ] 13

14 2. Funkcje komunikatora LCL 2.1. Tony sygnalizacyjne komunikatora LCL Komunikator LCL za pomocą sygnałów dźwiękowych informuje co wydarzyło się podczas pracy urządzenia. Dodatkową sygnalizacją są wskaźniki żółty i zielony. W tabeli podane są zdarzenia oraz odpowiadające im sygnały dźwiękowe oraz stany wskaźników żółty i zielony. Próbki sygnalizacji dźwiękowej można odtworzyć w programie SET. Stan Ton częstotliwość wskaźnik rozpoczęcie połączenia żółty świeci rozłączenie wyłączone Potwierdzenie po połączeniu Potwierdzenie z telefonu 425 zielony świeci Wybieranie DTMF/Pulse wyłączone Rozmowa Potwierdzenie na koniec połączenia Wejście do trybu programowania z telefonu świeci x 1275 świeci x 850 Programowanie z telefonu mod. 850 Potwierdzenie prarametru Wejście do trybu programowania z PC Programowanie z PC połączenie z linią telefoniczną (reset) Błąd 425. Pusta pamięć (brak zaprogramowanych numerów) Dzwonienie po aktywacji złącza INP1 Dzwonienie serwisowe (czasowe) żółty świeci żółty świeci świecą na zmianę świecą na zmianę błyskają razem mod. 850 wyłączone mod. 850 wyłączone Świeci x zielony/żółty zależnie od stanu (potwierdzenie=zielony) 2.2. Połączenia wychodzące z LCL Funkcjonalność komunikatora LCL jest tak samo zależna od dołączonych obwodów zewnętrznych (przekaźnik, blokada, złącze awaryjne,...) jak i od ustawień wartości parametrów (rozdział 4) Połączenia alarmowe (aktywacja przycisku ALARM /BUTTON/ ) Połączenie alarmowe jest główną i najważniejszą cechą komunikatora LCL. Aktywowane jest poprzez naciśnięcie przycisku alarmowego, który dołączony jest do złącza BUTTON. W celu zapewnienia prawidłowości działania tej funkcji należy pamiętać o dwóch podstawowych warunkach: Warunek pierwszy: przycisk blokujący nie może być aktywny. Proszę zwrócić uwagę, że blokada może być aktywowana poprzez podanie napięcia 5-24 V lub poprzez jego zdjęcie ze złącza FILTRACJA ALARMU (BLOCK). Warunek drugi: przycisk alarmowy ALARM (BUTTON) musi być naciśnięty przez wystarczająco długi czas. Czas ten jest regulowany i zawiera się w przedziale 0,5 s-5 sekund. Naciśnięcie przycisku alarmowego ma priorytet względem innych połączeń. Instrukcja użytkowania i programowania wersja 1.0 [ ] 14

15 Oznacza to, że naciśnięcie przycisku alarmowego, powoduje przerwanie trwających innych połączeń (serwisowe, awaryjne) i rozpoczęcie procedury alarmowej. Podczas połączenia alarmowego aktywna jest łączność dwukierunkowa. W momencie zestawiania połączenia świeci się żółty wskaźnik. Podczas połączenia świeci się wskaźnik zielony. Funkcja połączenia alarmowego polega na progresywnym dzwonieniu pod wcześniej zaprogramowane numery (od 1 do 6 numerów zapamiętanych w pamięci). Komunikator LCL rozpoczyna wybieranie począwszy od pierwszej zaprogramowanej pozycji, i jeśli wybierany numer nie odbiera lub jest zajęty, wybiera kolejne pozycje z listy aż do ostatniej zaprogramowanej. Oznacza to, że jeżeli zaprogramowane są wszystkie pozycje komunikator LCL wybierze po kolei licząc od pozycji 1 do 6, wszystkie 6 numerów. Jeżeli numer na pozycji np. 3 zostanie wykasowany to komunikator wybierze numery z pozycji 1 i 2 po czym wróci na początek listy czyli na pozycję 1. Ile razy komunikator wykona pętlę możemy również ustawić w zakresie od 1 do 5. Podczas połączenia alarmowego żadne inne połączenie nie może go przerwać. Jedynym przypadkiem, w którym komunikator LCL dopuszcza przerwanie połączenia jest wywołanie z pomieszczenia maszynowni. (rozdział 2.2.5). Każdy numer z listy połączeń alarmowych może być ustawiony jako wymagający potwierdzenia lub nie (rozdział 2.2.4). Wybieranie numerów z listy alarmowej jest zatrzymane po zestawieniu połączenia Połączenie technik/usterka (aktywacja złącza INPUT) Połączenie wykonywane przez komunikator w wyniku aktywacji złącza INPUT nazwane jest połączeniem technik/usterka. Istnieją dwa typy połączeń. Połączenie techniczne zapewnia wykonanie typowego połączenia głosowego i poinformowanie o zakończeniu alarmu (PN-EN 81:28 pkt ). Drugi typ połączenia umożliwia automatyczne poinformowanie centrum serwisowego o powstałej awarii dźwigu. Połączenia te są aktywowane są bezpotencjałowo lub potencjałowo. Czas aktywacji jest ustawiany/regulowany. Do połączenia technik/usterka można przypisać osobny numer lub numery z listy numerów alarmowych. Połączenie technik/usterka nie jest powtarzane. Oznacza to że każdy numer z listy jest wybierany tylko raz po czym LCL kończy cykl wybierania i rozłącza się. Kolejne wybieranie może być aktywowane tylko poprzez zmianę stanu na złączu INPUT. Oznacza to, że stan na wejściu złącza musi powrócić do wartości pierwotnej, a następnie musi nastąpić jego zmiana. Proszę pamiętać, że podczas połączenie usterka żaden wskaźnik nie świeci się oraz że nie jest to typowe połączenie głosowe, komunikator LCL generuje dźwięk bip (tabela 1). Połączenie technik jest typowym połączeniem głosowym ze wskaźnikami świetlnymi Połączenie serwisowe Połączenie serwisowe jest funkcją opcjonalną. Jeśli zdefiniujemy ten parametr to jest on aktywny od pierwszego podłączenia LCL do linii telefonicznej. Czas połączeń serwisowych jest regulowany w zakresie od 1 do 9 dni, co oznacza, że jeżeli ustawimy wartość 3 to będzie to równoznaczne z wykonywaniem połączeń serwisowych przez LCL do centrum serwisowego co trzy dni. Do połączenia serwisowego można przypisać osobny numer, który oczywiście może być też numerem alarmowym lub awaryjnym. Oczywiście można zdecydować czy ma być to tylko wyłącznie unikalny numer czy także numery alarmowe (wówczas mamy do dyspozycji 7 numerów). Połączenie serwisowe jest powtarzane przez okres od 0-9 minut aż do nawiązania połączenia (z potwierdzeniem). Czas pomiędzy powtórzeniami jest regulowany ze względu na fakt, że do centrum serwisowego może być skierowany duży ruch również z innych urządzeń. Instrukcja użytkowania i programowania wersja 1.0 [ ] 15

16 Proszę pamiętać, że podczas połączenia serwisowego żaden wskaźnik nie świeci się oraz że nie jest to połączenie głosowe, komunikator LCL generuje dźwięk bip (tabela 1) Zakończenie połączenia Komunikator LCL umożliwia zaprogramowanie czy każdy numer musi być potwierdzony czy nie. W takim przypadku czy połączenie zakończy się sukcesem czy nie zależy od wystawionej autoryzacji (potwierdzenia). Ponieważ linia telefoniczna nie wspiera żadnej sygnalizacji o tym czy połączenie zakończyło się sukcesem możemy zadecydować na dwa sposoby. Pierwszy sposób (bez potwierdzenia): poprzez detekcję sygnału CRT (sygnału dzwonienia). Jeżeli sygnał dzwonienia zaniknie przez określony czas, wówczas LCL uznaje że połączenie zakończyło się sukcesem (zielony wskaźnik zapala się, żółty gaśnie). Czas ten jest regulowany ponieważ każda centralka PBX może mieć ten czas różny. Zazwyczaj czas ustawiony na wartość 5 sekund jest wystarczający do prawidłowego rozpoznania. Oczywiście w tym przypadku możemy również ustawić autoryzację poprzez podanie kodu potwierdzającego (2-6 cyfr). Po odebraniu przez LCL kodu potwierdzającego, wysyła on swój unikalny(seryjny) numer w sygnalizacji DTMF. Drugi sposób (z potwierdzeniem): w tym przypadku o tym czy połączenie zakończyło się sukcesem decyduje tylko odebranie przez LCL kodu potwierdzającego (2-6 cyfr) na co w odpowiedzi wysyła on swój unikalny (seryjny) numer w sygnalizacji DTMF. Odebranie unikalnego numeru jest o tyle istotne, że w przypadku instalacji większej ilości komunikatorów LCL pod jedną centralą PBX mogą one być zidentyfikowane tylko poprzez ten numer, gdyż wszystkie mają ten sam numer CLIP (ta sam linia wychodząca z centrali PBX) Połączenie z maszynownią Połączenie z maszynownią jest specjalnym przypadkiem, który ma absolutny priorytet. Skutkiem połączenia z maszynownią jest odłączenie linii telefonicznej od LCL. Podczas tego połączenia, które jest traktowane jako połączenie przychodzące przez LCL, możemy programować, sterować przekaźnikiem,....połączenie to nie jest limitowane czasowo, jak również nie może być rozłączone przez LCL. Połączenie z maszynownią możliwe jest tylko gdy zastosujemy dodatkowy moduł PREPOJ. Podłączenie zewnętrznego telefonu do modułu PREPOJ i podniesienie słuchawki powoduje, że rozłączana jest linia telefoniczna i następuje natychmiastowe zestawienie połączenia z LCL. Stan ten jest sygnalizowany przez LCL świeceniem obu wskaźników. Połączenie to może być zakończone tylko poprzez odłożenie słuchawki i wypięcie przewodu telefonu z modułu PREPOJ Połączenie przychodzące Połączenie przychodzące jest to połączenie skierowane z zewnątrz do komunikatora LCL. Poprzez wybranie numeru, do którego jest podłączony LCL, powodujemy że po określonej liczbie dzwonków (parametr 51) komunikator odbiera połączenie. Jeżeli w ciągu pierwszych 10 sekund wybierzemy znak # i hasło (parametr 41) wówczas wejdziemy w tryb programowania, jeśli nie wówczas możemy prowadzić rozmowę z osobą wewnątrz windy. Jeżeli założymy zworę na styki serwisowe, wówczas możemy programować LCL bez podawania hasła. Po zakończeniu programowania należy zdjąć zworę ze styków serwisowych. Połączenie przychodzące jest sygnalizowane przez LCL zielonym wskaźnikiem. Proszę pamiętać, że połączenie przychodzące umożliwia kontrolowanie przekaźnika, prowadzenie rozmowy, uzyskanie numeru seryjnego oraz pozwala na zdalne programowanie. Instrukcja użytkowania i programowania wersja 1.0 [ ] 16

17 3. Programowanie Programowanie z telefonu Wejście w tryb programowania W komunikatorze LCL można wejść w tryb programowania na dwa sposoby: 1. poprzez hasło wejście w tryb programowania można wykonać poprzez połączenie przychodzące do LCL. Kiedy komunikator odbierze połączenie należy w ciągu 10 sekund wprowadzić znak # a następnie 4 cyfrowe hasło. Jeśli hasło jest prawidłowe LCL wystawi ton programowania. 2. poprzez styk SERWIS - wejście w tryb programowania można wykonać poprzez połączenie przychodzące do LCL. Kiedy komunikator odbierze połączenie, przy założonej zworze na styki SERWIS, wystawi natychmiastowo ton programowania Programowanie parametrów Stan programowania jest sygnalizowany przez LCL specjalnym tonem zaraz po wejściu w tryb programowania i po prawidłowym zaprogramowaniu każdego parametru. Istnieją dwa typy parametrów: o stałej długości, dla których ton potwierdzenia jest podawany przez LCL natychmiast po wprowadzeniu parametru i jego wartości oraz o zmiennej długości, gdy ton potwierdzenia podawany jest po 5 sekundach od ostatnio wprowadzonej cyfry. Jedynym wyjątkiem jest tutaj przypadek, gdy ustawimy maksymalną ilość cyfr wartości parametru o zmiennej długości. W tym przypadku ton potwierdzenia będzie podany natychmiastowo. Jeśli podczas programowania wprowadzimy parametr lub wartość niedopuszczalną/niewłaściwą LCL poinformuje nas sygnałem błędu. W przypadku nie wprowadzenia żadnej cyfry przez okres 34 sekund, LCL automatycznie rozłączy połączenie. Innym sposobem zakończenia programowania jest wybranie parametru Programowanie z PC program LiftSET Komunikator LCL można programować z PC wykorzystując odpowiedni kabel KAB podłączony do portu RS232 oraz program LiftSet. Procedura programowania przedstawia się następująco: - podłącz LCL do linii telefonicznej - połącz LCL z PC za pomocą kabla KAB. LCL odpowie sygnałem tonowym i zapali się dioda na przednim panelu - uruchom program LiftSet. LCL będzie informowało o połączeniu poprzez 1 sekundowe miganie diodą LED na frontowym panelu. - w przypadku utraty połączenia należy odłączyć kabel i podłączyć go ponownie Instrukcja użytkowania i programowania wersja 1.0 [ ] 17

18 4. Opis parametrów 4.1. Pamięć numerów Numery alarmowe (aktywowane przyciskiem) parametr wartość znaczenie domyślnie 1 pt nn numer nn na pozycji p z potwierdzeniem t - p numer pozycji w pamięci LCL [1-6] t potwierdzenie, dopuszczalne dwie wartości [0-1], 0-oznacza że potwierdzenie jest wyłączone. nn numer telefoniczny o długości do 16 cyfr. Wprowadzenie innych znaków patrz tabela obok. Powrót do ustawień domyślnych nie zmienia ani nie wykasowuje zapamiętanych numerów. znaczenie kod # # * * * Flash * # Pauza * 0 Numery serwisowe (aktywowane harmonogramem) parametr wartość znaczenie domyślnie 21 t nn numer nn z potwierdzeniem t - t potwierdzenie, dopuszczalne dwie wartości [0-1], 0-oznacza że potwierdzenie jest wyłączone. nn numer telefoniczny o długości do 16 cyfr. Wprowadzenie innych znaków patrz tabela obok. Powrót do ustawień domyślnych nie zmienia ani nie wykasowuje zapamiętanych numerów. znaczenie kod # # * * * Flash * # Pauza * 0 Numery awaryjne (aktywowane złączem INP1) parametr wartość znaczenie domyślnie 22 t nn Numer nn z potwierdzeniem t - t potwierdzenie, dopuszczalne dwie wartości [0-1], 0-oznacza że potwierdzenie jest wyłączone. nn numer telefoniczny o długości do 16 cyfr. Wprowadzenie innych znaków patrz tabela obok. Powrót do ustawień domyślnych nie zmienia ani nie wykasowuje zapamiętanych numerów. znaczenie kod # # * * * Flash * # Pauza * 0 Instrukcja użytkowania i programowania wersja 1.0 [ ] 18

19 4.2. Operacje 31 a Status a połączenia serwisowego 0 a 0 połączenie serwisowe wyłączone 1 połączenie serwisowe aktywowane po czasie ustawionym w parametrze 56 2 połączenie serwisowe aktywowane po czasie ustawionym w parametrze 56 i przy pierwszym podłączeniu do linii telefonicznej Połączenie serwisowe jest aktywowane po czasie ustawionym w parametrze 56 i powtarzane zgodnie z wartością ustawioną w parametrze h Czy dla połączeń serwisowych są również używane numery alarmowe? h 0 numery alarmowe nie są używane, LCL korzysta tylko z numerów zaprogramowanych w parametrze 21 1 numery alarmowe są używane. LCL korzysta z numerów zaprogramowanych w parametrze 21 i 1 Lista parametrów związanych: i Czy dla połączeń awaryjnych są również używane numery alarmowe? i 0 numery alarmowe nie są używane, LCL korzysta tylko z numerów zaprogramowanych w parametrze 22 1 numery alarmowe są używane. LCL korzysta z numerów zaprogramowanych w parametrze 22 i 1 Lista parametrów związanych: z Aktywacja połączenia awaryjnego ze złącza INP1 z 0 połączenie awaryjne jest aktywowane poprzez podłączenie napięcia 5-24V 1 połączenie awaryjne jest aktywowane poprzez odłączenie napięcia 5-24V Lista parametrów związanych: b Blokada przycisku alarmowego złącze BLOCK 0 b 0 połączenie alarmowe jest blokowane poprzez podłączenie napięcia 5-24V 1 połączenie alarmowe jest blokowane poprzez odłączenie napięcia 5-24V Lista parametrów związanych: c Czas po jakim jest powtarzane połączenie serwisowe c 0 9 połączenie serwisowe jest powtarzane co 0-9 minut. Lista parametrów związanych: Instrukcja użytkowania i programowania wersja 1.0 [ ] 19 5

20 37 d Ilość powtórzeń sekwencji numerów alarmowych 1 d 1 5 razy ma być powtarzana sekwencja numerów alarmowych aż do odebrania połączenia. Naciśnięcie przycisku alarmowego powoduje rozpoczęcie wybierania numerów alarmowych z pozycji od 1 do 6 i jest to jedna sekwencja. Może być ona powtórzona max. 5 razy. Lista parametrów związanych: 1 38 e Czas awarii sygnalizowany na złączu INP1 1 e 0 9 jest to czas bezwładności w sekundach jaki upłynie od zmiany stanu na złączu INP1 do potraktowania tej zmiany jako faktycznej awarii przez LCL. Jeżeli przed upływem podanego czasu stan złącza wróci do pierwotnej wartości LCL uzna, że nic się nie wydarzyło Lista parametrów związanych: w Połączenie techniczne lub usterka 1 w 0 połączenie techniczne, ze wskaźnikiem świetlnym 1 połączenie usterka, bez wskaźnika świetlnego, ze specjalnym sygnałem akustycznym 4.3. Parametry podstawowe 41 v Tryb v wybierania numeru przez LCL 0 v tryb wybierania v=0 wybieranie DTMF v=1 wybieranie impulsowe Lista parametrów związanych: z Znak przedłużenia połączenia * z znak który należy wprowadzić w celu przedłużenia aktualnie trwającej rozmowy (10 sekund przed końcem połączenia LCL wysyła ton informujący, wybranie znaku przedłużenia połączenia pozwala kontynuować dalej rozmowę) Lista parametrów związanych: bb Kod dla rozłączenia połączenia z LCL 44 bb Kod dla rozłączenia połączenia z LCL [2 cyfry] Lista parametrów związanych: xxxx Hasło serwisowe 0000 xxxx hasło serwisowe umożliwiające wejście w tryb programowania Lista parametrów związanych: 8# 84 Instrukcja użytkowania i programowania wersja 1.0 [ ] 20

21 45 yyyyyy Znak potwierdzenia 66 yyyyyy znak potwierdzenia jest kombinacją cyfr od 2 do 6 Lista parametrów związanych: c Czas oczekiwania na potwierdzenie cx5 [sek] 5 c 5 50 sek (0 = 50 sek) jest parametr określający czas przez który LCL będzie czekało na znak potwierdzenia. Czas ten jest skalkulowany jako iloczyn liczby 5 i c. Lista parametrów związanych: e Czas bez sygnału dzwonienia detekcja połączenia e 1 10 sek (0 = 10 sek) jeśli w tym czasie nie pojawi się na linii sygnał dzwonka to LCL potraktuje że rozmowa się rozpoczęła. Lista parametrów związanych: parametr Wartość Znaczenie domyślnie 48 Rr Kod rr dla zmiany stanu przekaźnika 55 rr - jest to kod wprowadzany z telefonu w celu zmiany stanu przekaźnika; kod składa się z dwóch cyfr. Lista parametrów związanych: ss Czas zmiany stanu przekaźnika ss [sec] 05 ss - czas [sek] zmiany stanu przekaźnika względem poprzedniego, jest wartość dwucyfrowa. Lista parametrów związanych: Parametry czasowe 51 q Liczba dzwonków przed odebraniem połączenia 2 q ilość dzwonków po których LCL odbierze połączenie. LCL odbiera połączenie zawsze pomiędzy dzwonkami, a dokładnie 2 sekundy po q-ym dzwonku. Parametr jest regulowany w zakresie od 1 do 9. Lista parametrów związanych: d Maksymalny czas połączenia 2 d maksymalny czas podczas którego LCL jest w stanie aktywnym (hook off). Czas ten można zmienić podczas trwania połączenia wybierając znak przedłużenia połączenia (* lub #). Lista parametrów związanych: 42 wartość czas 0,5 0 min min * 15 min # 30 min Instrukcja użytkowania i programowania wersja 1.0 [ ] 21

22 53 w Minimalny czas naciśnięcia przycisku alarmowego w minimalny czas naciśnięcia przycisku alarmowego wymagany dla aktywacji połączenia alarmowego. Czas ten jest iloczynem wartości w i 0,5 sekundy. Wartość 0 oznacza, że czas ten wynosi 5 sekund. Lista parametrów związanych: z Czas rozłączenia przed wybraniem kolejnego numeru z czas [sek] na jaki LCL rozłącza się przed wybraniem kolejnego numeru z listy. Zdarzenie to ma miejsce także w przypadku, kiedy połączenie nie było potwierdzone lub linia była zajęta. Lista parametrów związanych: 8# y Czas oczekiwania przed wybraniem numeru 1 y czas [sec] po którym od momentu wzięcia linii do pracy LCL zaczyna wybierać numer. Lista parametrów związanych: 8# h Czas pomiędzy połączeniami serwisowymi 3 h [1 9 dni] po zaprogramowaniu tego czasu, LCL wykonuje połączenia serwisowe zgodnie z określonym rytmem. Czas od ostatniego połączenia jest wyświetlany w programie LiftSet. Lista parametrów związanych: t Czas trwania sygnału DTMF 5 (100ms) 58 m Czas trwania przerw pomiędzy tonami DTMF 5 (100ms) 59 f Czas Flasha 1 (100ms) 50 p Czas Pauzy/przerw pomiędzy cyframi 8 (800ms) t Czas trwania sygnału DTMF: (t + 5) x 10 = czas trwania tonów tone duration [ms] [zakres 1-10 tj ms] m czas trwania przerw pomiędzy tonami DTMF jest ustawiany zgodnie z formułą: (m + 5) x 10 = czas przerwy gap duration [ms] [zakres 1-10 tj ms] f czas trwania Flasha jest ustawiany zgodnie z formułą: f x 100 = czas Flash-a [ms] [zakres 1-6 tj ms] p czas trwania Pauzy jest ustawiany zgodnie z formułą: p x 100 = czas Pauzy [ms] [zakres 5-10 tj ms] p jest jednocześnie czasem trwania przerw pomiędzy cyframi dla wybierania impulsowego. Lista parametrów związanych: wysyłanie numeru seryjnego Instrukcja użytkowania i programowania wersja 1.0 [ ] 22

23 4.5. Nadpisywanie i kasowanie 8# # Przywrócenie wartości domyślnych Parametr ten nie zmienia wartości parametrów 1 i 2 Wartości zgodne z instrukcją 81 Kasowanie wszystkich numerów Przywrócenie ustawień domyślnych dla parametrów 3x Przywrócenie ustawień domyślnych dla parametrów 4x Przywrócenie ustawień domyślnych dla parametrów 5x Parametr 1..i 2.. tylko Parametr 3.. tylko Parametr 4.. tylko Parametr 5.. tylko Parametr 81 usuwa wszystkie numery z pamięci, alarmowe, awaryjne, serwisowe. Parametry przywracają ustawienia domyślne tylko dla wybranej grupy parametrów. UWAGA!!! kasowanie jest nieodwracalne, co oznacza że należy programować LCL od początku Ustawienia systemu 6 z Wyłączenie sygnalizacji akustycznej 3 Domyślnie komunikator ma aktywną sygnalizację akustyczną, to jednak może powodować fałszywe wywołania przy zastosowaniu tanich central. Parametr z pozwala na wyłączenie sygnalizacji: z=0 wszystkie tony wyłączone z=1 tylko tony pick up i hang-up z=2 tylko inne tony (za wyjątkiem pick up i hang-up ) z=3 wszystkie tony włączone 6# p polaryzacja przycisku alarmowego 1 Normalna polaryzacja oznacza, że aktywacja przycisku jest wykonana poprzez zwarcie lub podłączenie napięcia. Odwrócona polaryzacja oznacza, że aktywacja przycisku jest wykonana poprzez rozwarcie lub odłączenie napięcia: p=1 normalna polaryzacja p=0 odwrócona polaryzacja 4.7. Kończenie programowania parametr wartość Znaczenie 9 Koniec programowania Po wybraniu parametru 9 komunikator LCL rozłącza połączenie kończąc jednocześnie tryb programowania. Jeśli programowanie odbywało się poprzez moduł PREPOJ wówczas nie następuje rozłączenie a powrót do komunikacji winda-maszynownia. Instrukcja użytkowania i programowania wersja 1.0 [ ] 23

24 4.8. Przegląd parametrów parametr wartość znaczenie domyślnie 1 pt nn numer nn na pozycji p z potwierdzeniem t - 21 t nn numer nn z potwierdzeniem t - 22 t nn Numer nn z potwierdzeniem t - 31 a Status a połączenia serwisowego 0 32 h Czy dla połączeń serwisowych są również używane numery alarmowe? 0 33 i Czy dla połączeń awaryjnych są również używane numery alarmowe 0 34 z Aktywacja połączenia awaryjnego ze złącza INP b Blokada przycisku alarmowego złącze BLOCK 0 36 c Czas po jakim jest powtarzane połączenie serwisowe 5 37 d Ilość powtórzeń sekwencji numerów alarmowych 1 38 e Czas awarii sygnalizowany na złączu INP w Połączenie techniczne lub usterka 1 41 v Tryb v wybierania numeru przez LCL 0 42 z Znak przedłużenia połączenia 43 bb Kod dla rozłączenia połączenia z LCL xxxx Hasło serwisowe yyyyyy Znak potwierdzenia c Czas oczekiwania na potwierdzenie cx5 [sek] 5 47 e Czas bez sygnału dzwonienia detekcja połączenia 5 48 rr Kod rr dla zmiany stanu przekaźnika ss Czas zmiany stanu przekaźnika ss [sec] q Liczba dzwonków przed odebraniem połączenia 2 52 d Maksymalny czas połączenia 2 53 w Minimalny czas naciśnięcia przycisku alarmowego 1 54 z Czas rozłączenia przed wybraniem kolejnego numeru 2 55 y Czas oczekiwania przed wybraniem numeru 1 56 h Czas pomiędzy połączeniami serwisowymi 3 57 t Czas trwania sygnału DTMF 5 (100ms) 58 m Czas trwania przerw pomiędzy tonami DTMF 5 (100ms) 59 f Czas Flasha 1 (100ms) 50 p Czas Pauzy/przerw pomiędzy cyframi 8 (800ms) 6 z Wyłączenie sygnalizacji akustycznej 3 6# p polaryzacja przycisku alarmowego 1 8# # Przywrócenie wartości domyślnych wykonane 81 Kasowanie wszystkich numerów parametr 1 i 2 83 Przywrócenie ustawień domyślnych dla parametrów 3x parametr 3 84 Przywrócenie ustawień domyślnych dla parametrów 4x parametr 4 85 Przywrócenie ustawień domyślnych dla parametrów 5x parametr 5 9 Koniec programowania Instrukcja użytkowania i programowania wersja 1.0 [ ] 24
