Ll^/i^O RZECZYPOSPOLITEJ POLSKIEJ ' OPIS PATENTOWY. Leo Rinnerberger. (Sebnitz, Niemcy). i Willy B.^H^Wisch

Transkrypt

1 Ll^/i^O V 7 grudnia 1926 r. mul Mi RZECZYPOSPOLITEJ POLSKIEJ ' OPIS PATENTOWY Nr Leo Rinnerberger (Sebnitz, Niemcy) i Willy B.^H^Wisch (Sebnitz, Niemcy). KI. 67 a 21. Przyrząd do przytrzymywania małych przedmiotów w czasie obróbki ze wszystkich stron^w^szczególnosci pereł. Zgłoszono 28 maja 1924 r. Udzielono 4 lutego 1926 r. Pierwszeństwo: I4 grudnia 1923 r. (Niemcy). Podczas obróbki przedmiotów, które na leży oszlifować ze wszystkich stron, np. przewierconych, owalnych lub kulistych ciał (pereł i t d.) konieczne jest, po ukończeniu obróbki połowy powierzchni zamocowanej w przyrządzie, znajdującym się w głowicy to karki, poddanie drugiej powierzchni, np. kajżdej pojedynczej perły, obróbce drugiej strony, przez ujęcie jej i obrócenie o 180 * Do tego celu używane są dotychczas przyrządy, przy których perły, po obróbce jednej ich połowy, zdstają zdjęte z wrzecion głowicy tokarki i równocześnie nasunięte na stojące, dokładnie naprzeciw, wrzeciona i drugiej głowicy tokarki. Wynalazek dotyczy znacznego upro szczenia znanego przyrządu, przy którym do obrócenia przedmiotu obrabianego jako to, pereł i t d, stosuje się tylko jedna głowica tokarki tak, że wykonanie przyrządu będzie znacznie tańsze, wskutek zbędności drugiej głowicy tokarki. Również praca na nowym przyrządzie wykonywa się prościej i pewniej, gdyż zbęd ne jest długotrwałe nastawianie i scentrowywanie szeregu wrzecion drugiej głowicy tokarki, w stosunku do szeregu wrzecion pierwszej głowicy tokarki. Zasadai wynalazku polega na tern, że po obróbce jednej strony przedmiotów, zostają1

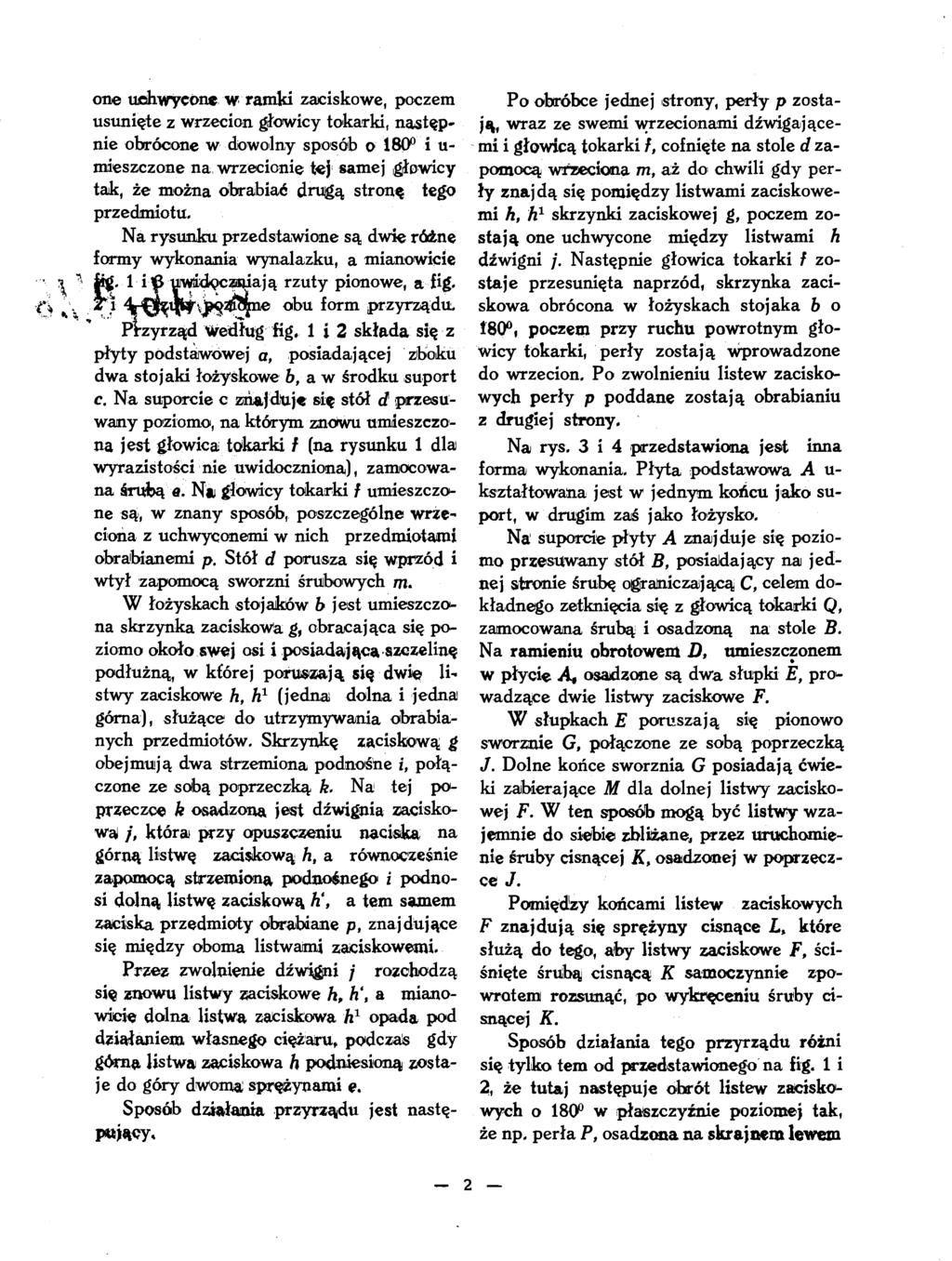

2 one uchwycone w ramki zaciskowe, poczem usunięte z wrzecion głowicy tokarki, następ nie obrócone w dowolny sposób o 180 i u- mieszczone na wrzecionie tej samej.głowicy tak, że można obrabiać drugą stronę tego przedmiotu. Na rysunku przedstawione są dwie różne formy wykonania wynalazku, a mianowicie ' X ^ tg. 1 i ^ urwddęc^iiają rzuty pionowe, a fig. fi %\ Ta 4-^^i^\jp^^S pae obu form przyrządu. Przyrząd Według fig. 1 i 2 składa się z płyty podstawowej a, posiadającej zboku dwa stojaki łożyskowe 6, a w środku suport c. Na suporcie c znajdtijc się stół d przesu wany poziomo, na którym znowu umieszczo na jest głowica tokarki / (na rysunku 1 dla wyrazistości nie uwidoczniona), zamocowa na śrubą a. Na głowicy tokarki / umieszczo ne są, w znany sposób, poszczególne wrze ciona z uchwyconemi w nich przedmiotami obrabianemi p. Stół d porusza się wprzód i wtył zapomocą sworzni śrubowych nu W łożyskach stojaków b jest umieszczo na skrzynka zaciskowa g, obracająca się po ziomo około swej osi i posiadająca szczelinę podłużną, w której poruszają się dwie li stwy zaciskowe h, h1 (jedna dolna i jedna górna), służące do utrzymywania obrabia nych przedmiotów. Skrzynkę zaciskową g obejmują dwa strzemiona podnośne i, połą czone ze sobą poprzeczką k. Na tej po przeczce k osadzona jest dźwignia zacisko wa /, która przy opuszczeniu naciska na górną listwę zaciskową h, a równocześnie zapomocą strzemiona podao&iego i podno si dolną listwę zaciskową h', a tern samem zaciska przedmioty obrabiane p, znajdujące się między oboma listwaimi zaciskowemi. Przez zwolnienie dźwigjni / rozchodzą się znowu listwy zaciskowe h, h\ a miano wicie dolna listwa zaciskowa h1 opada pod działaniem własnego ciężaru, podczas gdy górna listwa zaciskowa h podniesioną zosta je do góry dwoma sprężynami e. Sposób działania przyrządu jest nastę pcy* Po obróbce jednej strony, perły p zosta ją, wraz ze swemi wrzecionami dźwigającemi i głowicą tokarki /, cofnięte na stole d za pomocą wrzeciona m, aż do chwili gdy per ły znajdą się pomiędzy listwami zaciskowemi h, h1 skrzynki zaciskowej g, poczem zo stają one uchwycone między listwami h dźwigni /. Następnie głowica tokarki / zo staje przesunięta naprzód, skrzynka zaci skowa obrócona w łożyskach stojaka b o f80 f poczem przy ruchu powrotnym gło wicy tokarki, perły zostają wprowadzone do wrzecion. Po zwolnieniu listew zacisko wych perły p poddane zostają obrabianiu z drugiej strony. Na rys. 3 i 4 przedstawiona jest inna forma wykonania. Płyta podstawowa A u- kształtowaina jest w jednym końcu jako su port, w drugim zaś jako łożysko. Na suporcie płyty A znajduje się pozio mo przesuwany stół B, posiadający na jed nej stronie śrubę ogramiczającą C, celem do kładnego zetknięcia się z głowicą tokarki Q, zamocowana śrubą i osadzoną na stole B. Na ramieniu obrotowem D, umieszczonem w płycie A* osadzone są dwa słupki E, pro^ wadzące dwie listwy zaciskowe F. W słupkach E poruszają się pionowo sworznie G, połączone ze sobą poprzeczką J. Dolne końce sworznia G posiadają ćwie ki zabierające M dla dolnej listwy zacisko wej F. W ten sposób mogą być listwy wza jemnie do siebie zbliżanej przez uruchomie nie śruby cisnącej K, osadzonej w poprzecz ce J. Pomiędzy końcami listew zaciskowych F znajdują się sprężyny cisnące L% które służą do tego, aby listwy zaciskowe F, ści śnięte śruibą cisnącą K samoczynnie zpowrotem rozsunąć, po wykręceniu śruby ci snącej K. Sposób działania tego przyrządu różni się tylko tem od przedstawionego na fig. 1 i 2, że tutaj następuje obrót listew zacisko wych o w płaszczyźnie poziomej tak, że np. perła P, osadzona na skrajnem lewem 2

3 wrzecionie, po obrocie o 180, przeniesiona zostaje na skrajne prawe wrzeciono tej sa mej głowicy tokarki. Ażeby możliwe było dobre wykonanie tego obrotu, względnie ażdby głowicy tokar ki Q nie było potrzeba cofać za daleko, zo staje cały przyrząd zaciskowy i obrotowy podniesiony zapomocą dźwigni H zajczepiającej o jego czop D, aby w tern położeniu nadać mu obrót. Po dokonanem opuszczeniu zaciśnięte perły P znajdą się dokładnie centrycznie naprzeciw wrzecionom głowicy to karki. Zastrzeżenia patentowe. 1. Przyrząd do przytrzymywania ma łych przedmiotów w czasie obróbki ze wszystkich stron, w szczególności pereł, znamienny tern, że perły zostają zdejmowa ne ze znanej głowicy tokarki zapomocą przyrządu zaciskowego, obrócone razem z nim o 180 i w tern położeniu zpowrotem na sadzone na wrzeciona tej samej głowicy to karki. 2. Przyrząd według zastrz. 1, znamienny obrotową około swej osi podłużnej skrzyn ką zaciskową (g)f z ruchomemi1 listwami zaciskowemi (h, h1), względem której (skrzyn ki) porusza się naprzód! i wstecz głowica tokarki (f) przesuwana na suporcie. 3. Przyrząd według zastrz. 1 i 2, zna mienny tern, że skrzynka zaciskowa dla pe reł waha się w płaszczyźnie poziomej około pionowej osi obrotu. * Leo Rinnerberger. W. B. H. Wisch. Zastępca: A. Bolland, rzeczmik patentowy.

4 Do opisu patentowegotnr Ark. I, FILI s 32. 1,*/. O: Z -4 (5) 00 ( )(j m k<^m%mm^ m + m,. a 0 Yo

5 Do opisu patentowego Nr Ark. 2. FIU, Ć?J ifil_ ZŁ ^łhiko (>)( ) <F)! ' ^?'?/?yy/y///////////jya AfĄ^l pyi U O. Q v _ _ r~k f m-f -Ar i J I t /,, > > s ; >; / // > > r ; J S J > * / / /////}/Ą y/ / /777 H a^ Jl P? mjm^ -a - /? FIU! 6ruk L. Bogusławskiego, Warszawa*,
