Opis techniczny. do projektu budowlanego instalacji elektrycznych budynku mieszkalnego wielorodzinnego przy ulicy Jaskółczej 17 w Zielonej Górze

Transkrypt

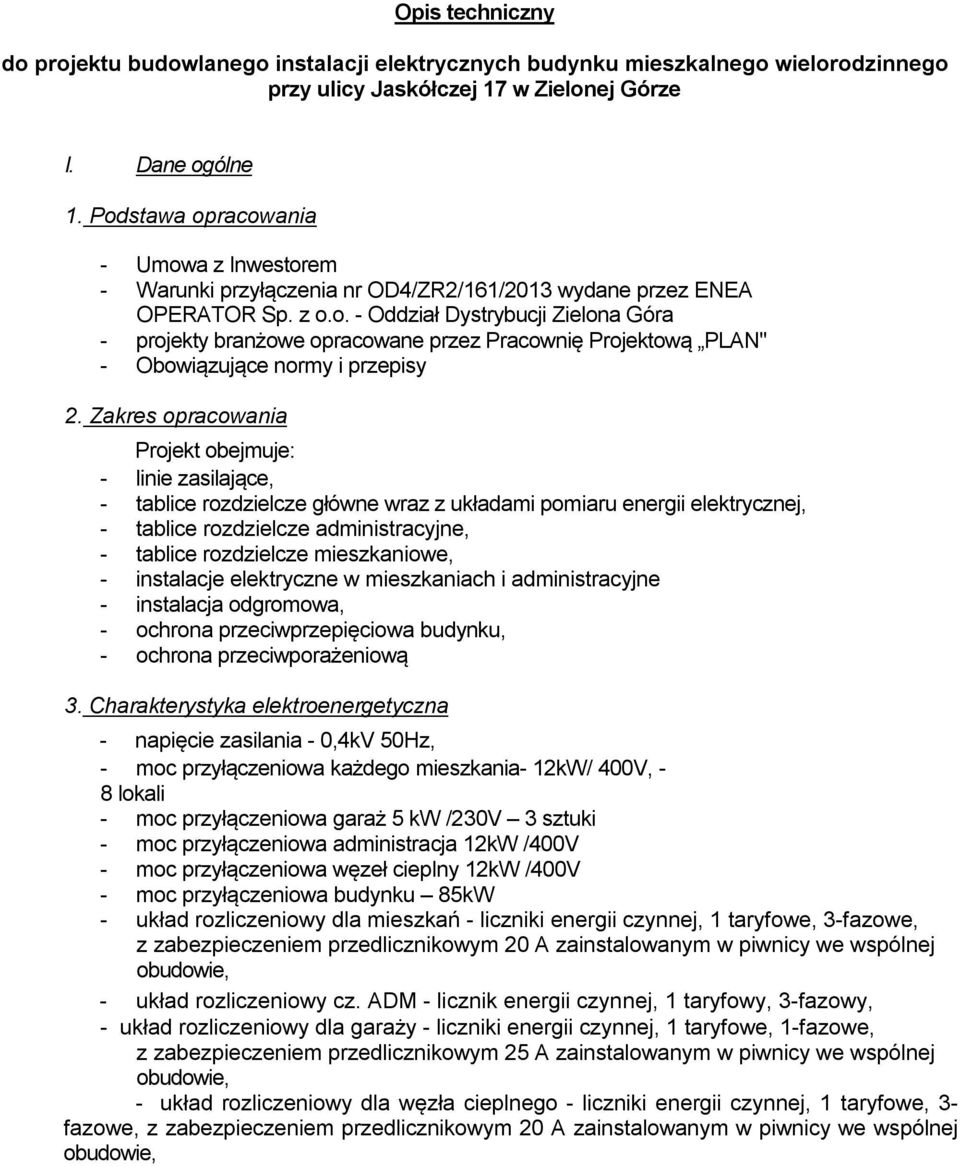

1 Opis techniczny do projektu budowlanego instalacji elektrycznych budynku mieszkalnego wielorodzinnego przy ulicy Jaskółczej 17 w Zielonej Górze I. Dane ogólne 1. Podstawa opracowania - Umowa z Inwestorem - Warunki przyłączenia nr OD4/ZR2/161/2013 wydane przez ENEA OPERATOR Sp. z o.o. - Oddział Dystrybucji Zielona Góra - projekty branżowe opracowane przez Pracownię Projektową PLAN" - Obowiązujące normy i przepisy 2. Zakres opracowania Projekt obejmuje: - linie zasilające, - tablice rozdzielcze główne wraz z układami pomiaru energii elektrycznej, - tablice rozdzielcze administracyjne, - tablice rozdzielcze mieszkaniowe, - instalacje elektryczne w mieszkaniach i administracyjne - instalacja odgromowa, - ochrona przeciwprzepięciowa budynku, - ochrona przeciwporażeniową 3. Charakterystyka elektroenergetyczna - napięcie zasilania - 0,4kV 50Hz, - moc przyłączeniowa każdego mieszkania- 12kW/ 400V, - 8 lokali - moc przyłączeniowa garaż 5 kw /230V 3 sztuki - moc przyłączeniowa administracja 12kW /400V - moc przyłączeniowa węzeł cieplny 12kW /400V - moc przyłączeniowa budynku 85kW - układ rozliczeniowy dla mieszkań - liczniki energii czynnej, 1 taryfowe, 3-fazowe, z zabezpieczeniem przedlicznikowym 20 A zainstalowanym w piwnicy we wspólnej obudowie, - układ rozliczeniowy cz. ADM - licznik energii czynnej, 1 taryfowy, 3-fazowy, - układ rozliczeniowy dla garaży - liczniki energii czynnej, 1 taryfowe, 1-fazowe, z zabezpieczeniem przedlicznikowym 25 A zainstalowanym w piwnicy we wspólnej obudowie, - układ rozliczeniowy dla węzła cieplnego - liczniki energii czynnej, 1 taryfowe, 3- fazowe, z zabezpieczeniem przedlicznikowym 20 A zainstalowanym w piwnicy we wspólnej obudowie,

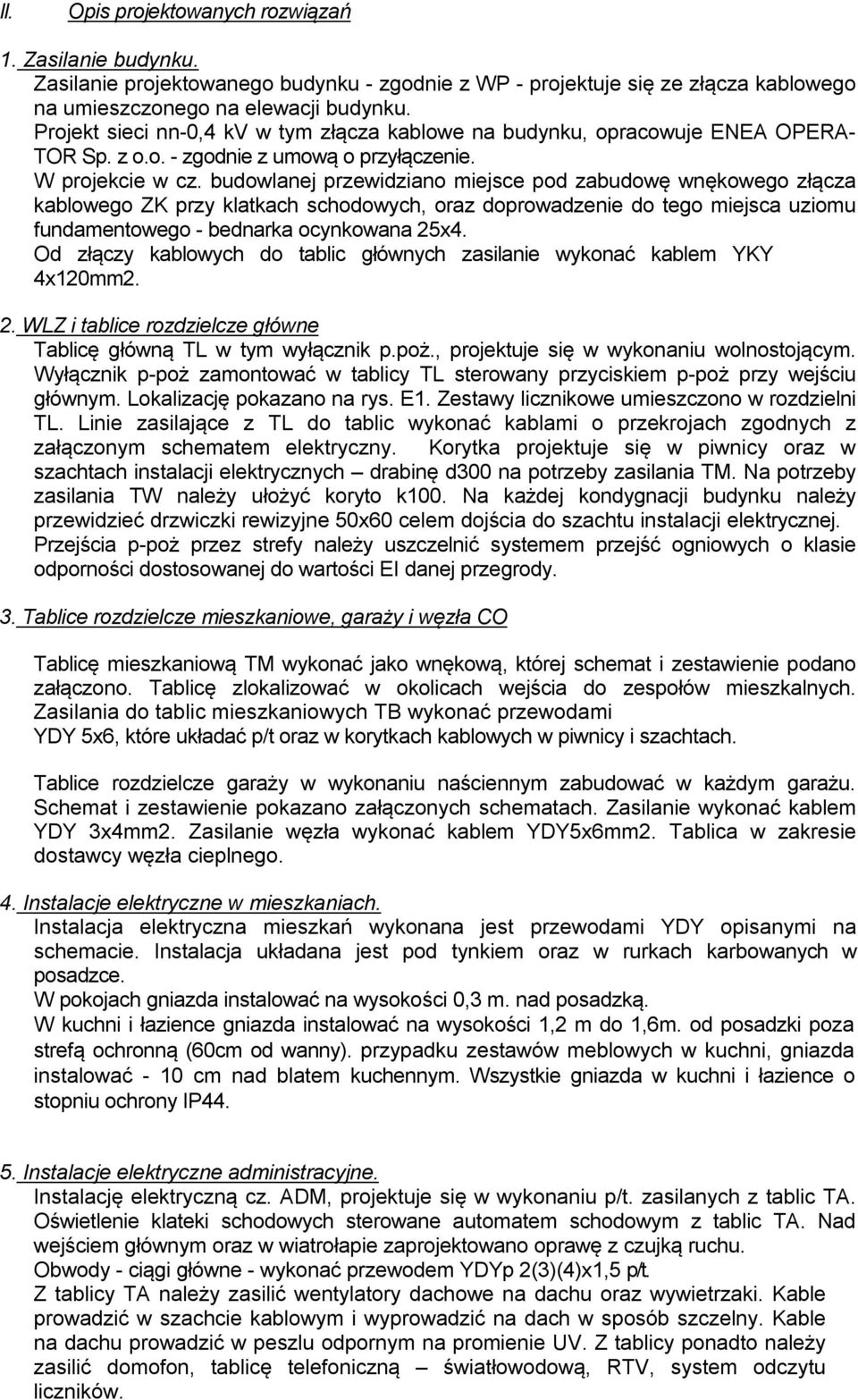

2 II. Opis projektowanych rozwiązań 1. Zasilanie budynku. Zasilanie projektowanego budynku - zgodnie z WP - projektuje się ze złącza kablowego na umieszczonego na elewacji budynku. Projekt sieci nn-0,4 kv w tym złącza kablowe na budynku, opracowuje ENEA OPERA- TOR Sp. z o.o. - zgodnie z umową o przyłączenie. W projekcie w cz. budowlanej przewidziano miejsce pod zabudowę wnękowego złącza kablowego ZK przy klatkach schodowych, oraz doprowadzenie do tego miejsca uziomu fundamentowego - bednarka ocynkowana 25x4. Od złączy kablowych do tablic głównych zasilanie wykonać kablem YKY 4x120mm2. 2. WLZ i tablice rozdzielcze główne Tablicę główną TL w tym wyłącznik p.poż., projektuje się w wykonaniu wolnostojącym. Wyłącznik p-poż zamontować w tablicy TL sterowany przyciskiem p-poż przy wejściu głównym. Lokalizację pokazano na rys. E1. Zestawy licznikowe umieszczono w rozdzielni TL. Linie zasilające z TL do tablic wykonać kablami o przekrojach zgodnych z załączonym schematem elektryczny. Korytka projektuje się w piwnicy oraz w szachtach instalacji elektrycznych drabinę d300 na potrzeby zasilania TM. Na potrzeby zasilania TW należy ułożyć koryto k100. Na każdej kondygnacji budynku należy przewidzieć drzwiczki rewizyjne 50x60 celem dojścia do szachtu instalacji elektrycznej. Przejścia p-poż przez strefy należy uszczelnić systemem przejść ogniowych o klasie odporności dostosowanej do wartości EI danej przegrody. 3. Tablice rozdzielcze mieszkaniowe, garaży i węzła CO Tablicę mieszkaniową TM wykonać jako wnękową, której schemat i zestawienie podano załączono. Tablicę zlokalizować w okolicach wejścia do zespołów mieszkalnych. Zasilania do tablic mieszkaniowych TB wykonać przewodami YDY 5x6, które układać p/t oraz w korytkach kablowych w piwnicy i szachtach. Tablice rozdzielcze garaży w wykonaniu naściennym zabudować w każdym garażu. Schemat i zestawienie pokazano załączonych schematach. Zasilanie wykonać kablem YDY 3x4mm2. Zasilanie węzła wykonać kablem YDY5x6mm2. Tablica w zakresie dostawcy węzła cieplnego. 4. Instalacje elektryczne w mieszkaniach. Instalacja elektryczna mieszkań wykonana jest przewodami YDY opisanymi na schemacie. Instalacja układana jest pod tynkiem oraz w rurkach karbowanych w posadzce. W pokojach gniazda instalować na wysokości 0,3 m. nad posadzką. W kuchni i łazience gniazda instalować na wysokości 1,2 m do 1,6m. od posadzki poza strefą ochronną (60cm od wanny). przypadku zestawów meblowych w kuchni, gniazda instalować - 10 cm nad blatem kuchennym. Wszystkie gniazda w kuchni i łazience o stopniu ochrony IP Instalacje elektryczne administracyjne. Instalację elektryczną cz. ADM, projektuje się w wykonaniu p/t. zasilanych z tablic TA. Oświetlenie klateki schodowych sterowane automatem schodowym z tablic TA. Nad wejściem głównym oraz w wiatrołapie zaprojektowano oprawę z czujką ruchu. Obwody - ciągi główne - wykonać przewodem YDYp 2(3)(4)x1,5 p/t. Z tablicy TA należy zasilić wentylatory dachowe na dachu oraz wywietrzaki. Kable prowadzić w szachcie kablowym i wyprowadzić na dach w sposób szczelny. Kable na dachu prowadzić w peszlu odpornym na promienie UV. Z tablicy ponadto należy zasilić domofon, tablicę telefoniczną światłowodową, RTV, system odczytu liczników.

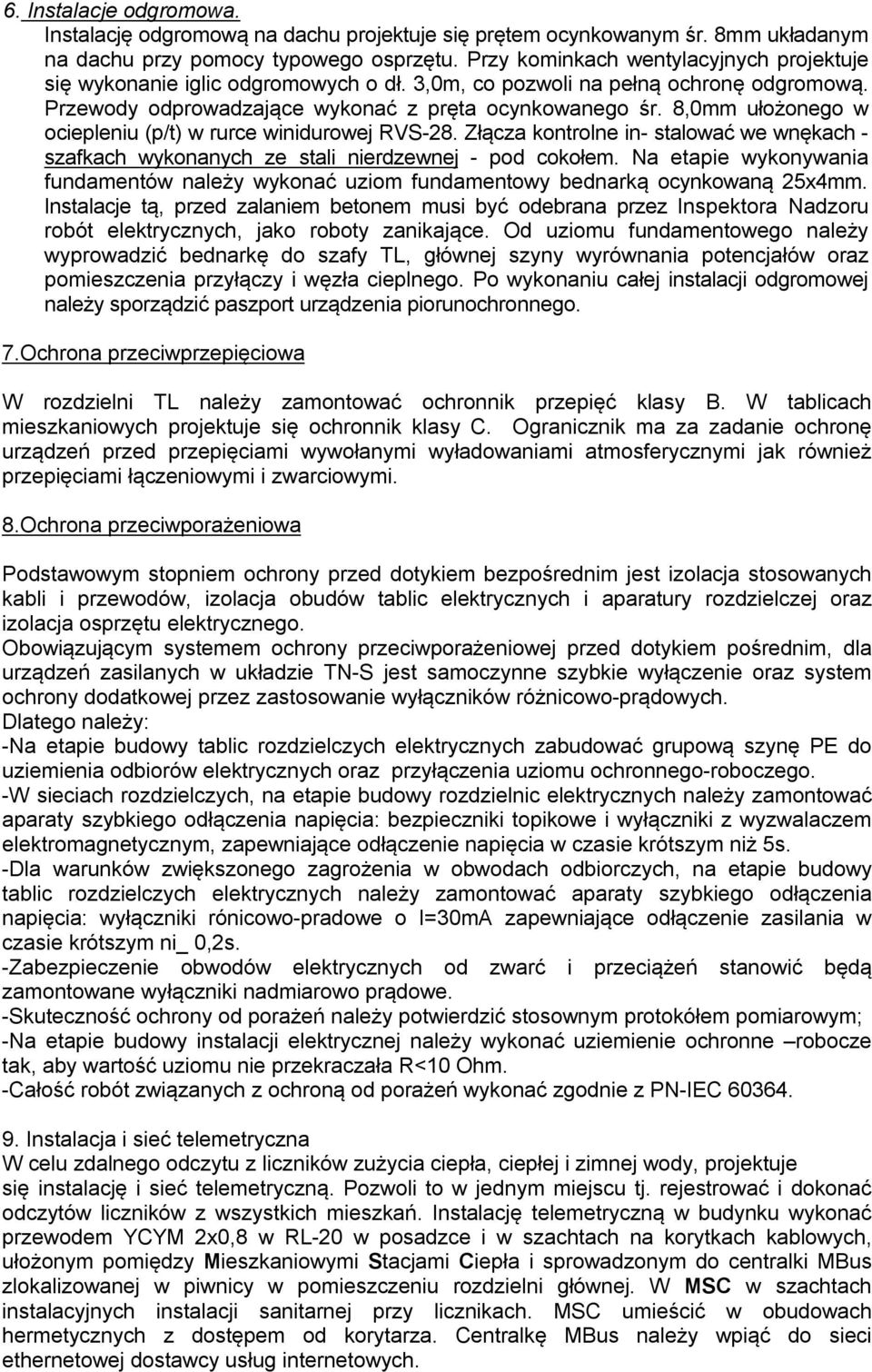

3 6. Instalacje odgromowa. Instalację odgromową na dachu projektuje się prętem ocynkowanym śr. 8mm układanym na dachu przy pomocy typowego osprzętu. Przy kominkach wentylacyjnych projektuje się wykonanie iglic odgromowych o dł. 3,0m, co pozwoli na pełną ochronę odgromową. Przewody odprowadzające wykonać z pręta ocynkowanego śr. 8,0mm ułożonego w ociepleniu (p/t) w rurce winidurowej RVS-28. Złącza kontrolne in- stalować we wnękach - szafkach wykonanych ze stali nierdzewnej - pod cokołem. Na etapie wykonywania fundamentów należy wykonać uziom fundamentowy bednarką ocynkowaną 25x4mm. Instalacje tą, przed zalaniem betonem musi być odebrana przez Inspektora Nadzoru robót elektrycznych, jako roboty zanikające. Od uziomu fundamentowego należy wyprowadzić bednarkę do szafy TL, głównej szyny wyrównania potencjałów oraz pomieszczenia przyłączy i węzła cieplnego. Po wykonaniu całej instalacji odgromowej należy sporządzić paszport urządzenia piorunochronnego. 7.Ochrona przeciwprzepięciowa W rozdzielni TL należy zamontować ochronnik przepięć klasy B. W tablicach mieszkaniowych projektuje się ochronnik klasy C. Ogranicznik ma za zadanie ochronę urządzeń przed przepięciami wywołanymi wyładowaniami atmosferycznymi jak również przepięciami łączeniowymi i zwarciowymi. 8.Ochrona przeciwporażeniowa Podstawowym stopniem ochrony przed dotykiem bezpośrednim jest izolacja stosowanych kabli i przewodów, izolacja obudów tablic elektrycznych i aparatury rozdzielczej oraz izolacja osprzętu elektrycznego. Obowiązującym systemem ochrony przeciwporażeniowej przed dotykiem pośrednim, dla urządzeń zasilanych w układzie TN-S jest samoczynne szybkie wyłączenie oraz system ochrony dodatkowej przez zastosowanie wyłączników różnicowo-prądowych. Dlatego należy: -Na etapie budowy tablic rozdzielczych elektrycznych zabudować grupową szynę PE do uziemienia odbiorów elektrycznych oraz przyłączenia uziomu ochronnego-roboczego. -W sieciach rozdzielczych, na etapie budowy rozdzielnic elektrycznych należy zamontować aparaty szybkiego odłączenia napięcia: bezpieczniki topikowe i wyłączniki z wyzwalaczem elektromagnetycznym, zapewniające odłączenie napięcia w czasie krótszym niż 5s. -Dla warunków zwiększonego zagrożenia w obwodach odbiorczych, na etapie budowy tablic rozdzielczych elektrycznych należy zamontować aparaty szybkiego odłączenia napięcia: wyłączniki rónicowo-pradowe o I=30mA zapewniające odłączenie zasilania w czasie krótszym ni_ 0,2s. -Zabezpieczenie obwodów elektrycznych od zwarć i przeciążeń stanowić będą zamontowane wyłączniki nadmiarowo prądowe. -Skuteczność ochrony od porażeń należy potwierdzić stosownym protokółem pomiarowym; -Na etapie budowy instalacji elektrycznej należy wykonać uziemienie ochronne robocze tak, aby wartość uziomu nie przekraczała R<10 Ohm. -Całość robót związanych z ochroną od porażeń wykonać zgodnie z PN-IEC Instalacja i sieć telemetryczna W celu zdalnego odczytu z liczników zużycia ciepła, ciepłej i zimnej wody, projektuje się instalację i sieć telemetryczną. Pozwoli to w jednym miejscu tj. rejestrować i dokonać odczytów liczników z wszystkich mieszkań. Instalację telemetryczną w budynku wykonać przewodem YCYM 2x0,8 w RL-20 w posadzce i w szachtach na korytkach kablowych, ułożonym pomiędzy Mieszkaniowymi Stacjami Ciepła i sprowadzonym do centralki MBus zlokalizowanej w piwnicy w pomieszczeniu rozdzielni głównej. W MSC w szachtach instalacyjnych instalacji sanitarnej przy licznikach. MSC umieścić w obudowach hermetycznych z dostępem od korytarza. Centralkę MBus należy wpiąć do sieci ethernetowej dostawcy usług internetowych.

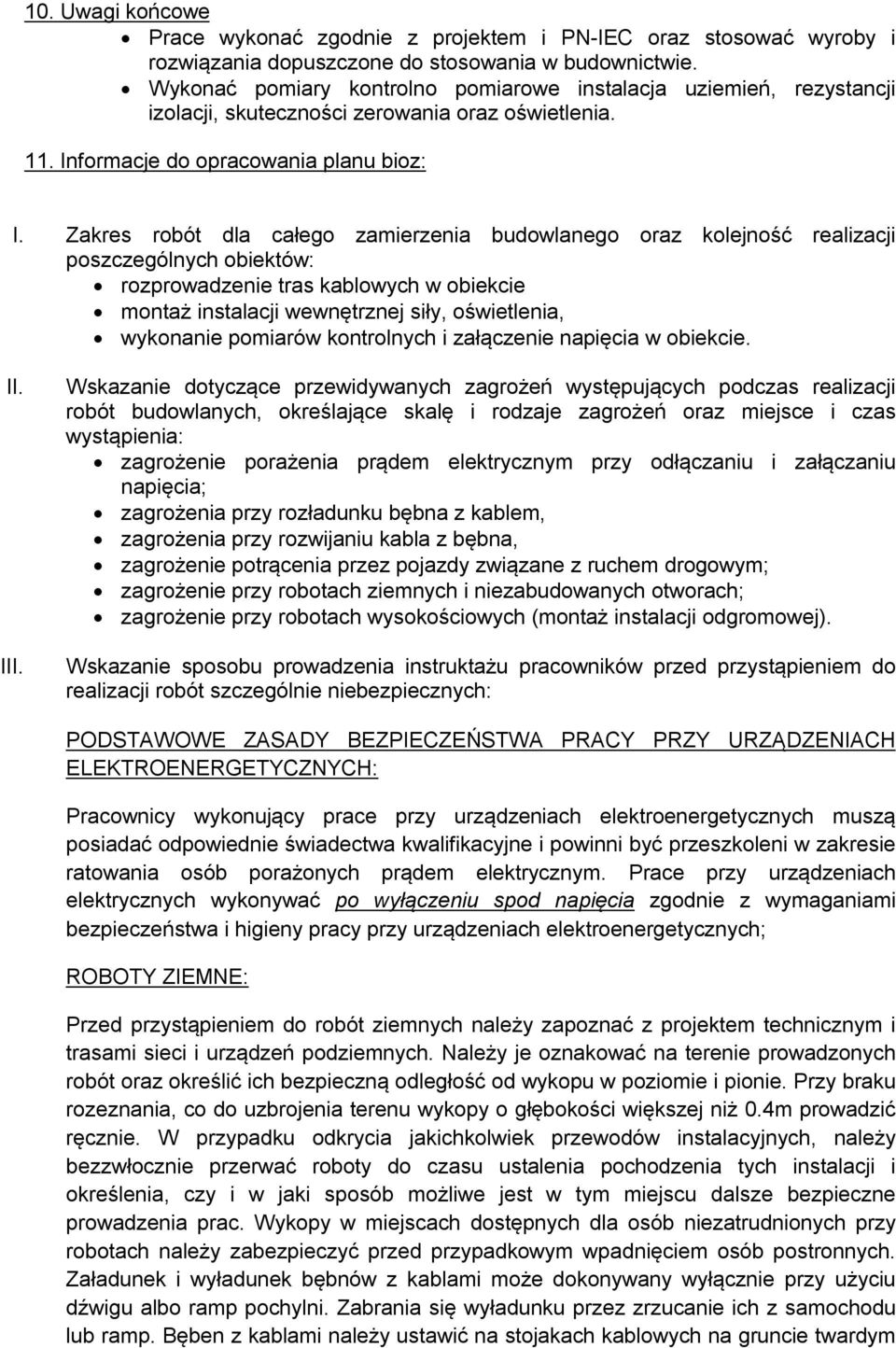

4 10. Uwagi końcowe Prace wykonać zgodnie z projektem i PN-IEC oraz stosować wyroby i rozwiązania dopuszczone do stosowania w budownictwie. Wykonać pomiary kontrolno pomiarowe instalacja uziemień, rezystancji izolacji, skuteczności zerowania oraz oświetlenia. 11. Informacje do opracowania planu bioz: I. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: rozprowadzenie tras kablowych w obiekcie montaż instalacji wewnętrznej siły, oświetlenia, wykonanie pomiarów kontrolnych i załączenie napięcia w obiekcie. II. III. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas wystąpienia: zagrożenie porażenia prądem elektrycznym przy odłączaniu i załączaniu napięcia; zagrożenia przy rozładunku bębna z kablem, zagrożenia przy rozwijaniu kabla z bębna, zagrożenie potrącenia przez pojazdy związane z ruchem drogowym; zagrożenie przy robotach ziemnych i niezabudowanych otworach; zagrożenie przy robotach wysokościowych (montaż instalacji odgromowej). Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: PODSTAWOWE ZASADY BEZPIECZEŃSTWA PRACY PRZY URZĄDZENIACH ELEKTROENERGETYCZNYCH: Pracownicy wykonujący prace przy urządzeniach elektroenergetycznych muszą posiadać odpowiednie świadectwa kwalifikacyjne i powinni być przeszkoleni w zakresie ratowania osób porażonych prądem elektrycznym. Prace przy urządzeniach elektrycznych wykonywać po wyłączeniu spod napięcia zgodnie z wymaganiami bezpieczeństwa i higieny pracy przy urządzeniach elektroenergetycznych; ROBOTY ZIEMNE: Przed przystąpieniem do robót ziemnych należy zapoznać z projektem technicznym i trasami sieci i urządzeń podziemnych. Należy je oznakować na terenie prowadzonych robót oraz określić ich bezpieczną odległość od wykopu w poziomie i pionie. Przy braku rozeznania, co do uzbrojenia terenu wykopy o głębokości większej niż 0.4m prowadzić ręcznie. W przypadku odkrycia jakichkolwiek przewodów instalacyjnych, należy bezzwłocznie przerwać roboty do czasu ustalenia pochodzenia tych instalacji i określenia, czy i w jaki sposób możliwe jest w tym miejscu dalsze bezpieczne prowadzenia prac. Wykopy w miejscach dostępnych dla osób niezatrudnionych przy robotach należy zabezpieczyć przed przypadkowym wpadnięciem osób postronnych. Załadunek i wyładunek bębnów z kablami może dokonywany wyłącznie przy użyciu dźwigu albo ramp pochylni. Zabrania się wyładunku przez zrzucanie ich z samochodu lub ramp. Bęben z kablami należy ustawić na stojakach kablowych na gruncie twardym

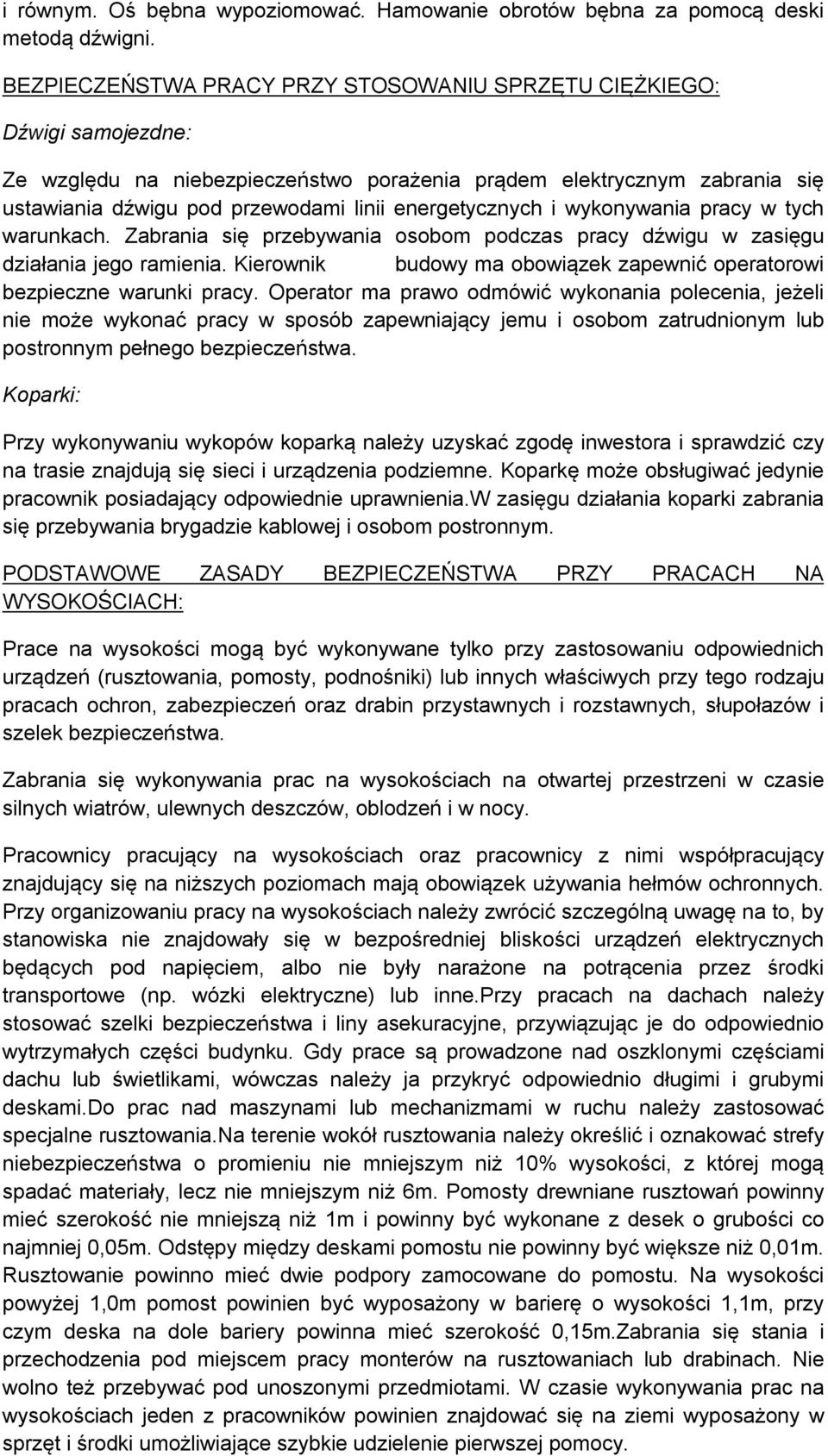

5 i równym. Oś bębna wypoziomować. Hamowanie obrotów bębna za pomocą deski metodą dźwigni. BEZPIECZEŃSTWA PRACY PRZY STOSOWANIU SPRZĘTU CIĘŻKIEGO: Dźwigi samojezdne: Ze względu na niebezpieczeństwo porażenia prądem elektrycznym zabrania się ustawiania dźwigu pod przewodami linii energetycznych i wykonywania pracy w tych warunkach. Zabrania się przebywania osobom podczas pracy dźwigu w zasięgu działania jego ramienia. Kierownik budowy ma obowiązek zapewnić operatorowi bezpieczne warunki pracy. Operator ma prawo odmówić wykonania polecenia, jeżeli nie może wykonać pracy w sposób zapewniający jemu i osobom zatrudnionym lub postronnym pełnego bezpieczeństwa. Koparki: Przy wykonywaniu wykopów koparką należy uzyskać zgodę inwestora i sprawdzić czy na trasie znajdują się sieci i urządzenia podziemne. Koparkę może obsługiwać jedynie pracownik posiadający odpowiednie uprawnienia.w zasięgu działania koparki zabrania się przebywania brygadzie kablowej i osobom postronnym. PODSTAWOWE ZASADY BEZPIECZEŃSTWA PRZY PRACACH NA WYSOKOŚCIACH: Prace na wysokości mogą być wykonywane tylko przy zastosowaniu odpowiednich urządzeń (rusztowania, pomosty, podnośniki) lub innych właściwych przy tego rodzaju pracach ochron, zabezpieczeń oraz drabin przystawnych i rozstawnych, słupołazów i szelek bezpieczeństwa. Zabrania się wykonywania prac na wysokościach na otwartej przestrzeni w czasie silnych wiatrów, ulewnych deszczów, oblodzeń i w nocy. Pracownicy pracujący na wysokościach oraz pracownicy z nimi współpracujący znajdujący się na niższych poziomach mają obowiązek używania hełmów ochronnych. Przy organizowaniu pracy na wysokościach należy zwrócić szczególną uwagę na to, by stanowiska nie znajdowały się w bezpośredniej bliskości urządzeń elektrycznych będących pod napięciem, albo nie były narażone na potrącenia przez środki transportowe (np. wózki elektryczne) lub inne.przy pracach na dachach należy stosować szelki bezpieczeństwa i liny asekuracyjne, przywiązując je do odpowiednio wytrzymałych części budynku. Gdy prace są prowadzone nad oszklonymi częściami dachu lub świetlikami, wówczas należy ja przykryć odpowiednio długimi i grubymi deskami.do prac nad maszynami lub mechanizmami w ruchu należy zastosować specjalne rusztowania.na terenie wokół rusztowania należy określić i oznakować strefy niebezpieczeństwa o promieniu nie mniejszym niż 10% wysokości, z której mogą spadać materiały, lecz nie mniejszym niż 6m. Pomosty drewniane rusztowań powinny mieć szerokość nie mniejszą niż 1m i powinny być wykonane z desek o grubości co najmniej 0,05m. Odstępy między deskami pomostu nie powinny być większe niż 0,01m. Rusztowanie powinno mieć dwie podpory zamocowane do pomostu. Na wysokości powyżej 1,0m pomost powinien być wyposażony w barierę o wysokości 1,1m, przy czym deska na dole bariery powinna mieć szerokość 0,15m.Zabrania się stania i przechodzenia pod miejscem pracy monterów na rusztowaniach lub drabinach. Nie wolno też przebywać pod unoszonymi przedmiotami. W czasie wykonywania prac na wysokościach jeden z pracowników powinien znajdować się na ziemi wyposażony w sprzęt i środki umożliwiające szybkie udzielenie pierwszej pomocy.

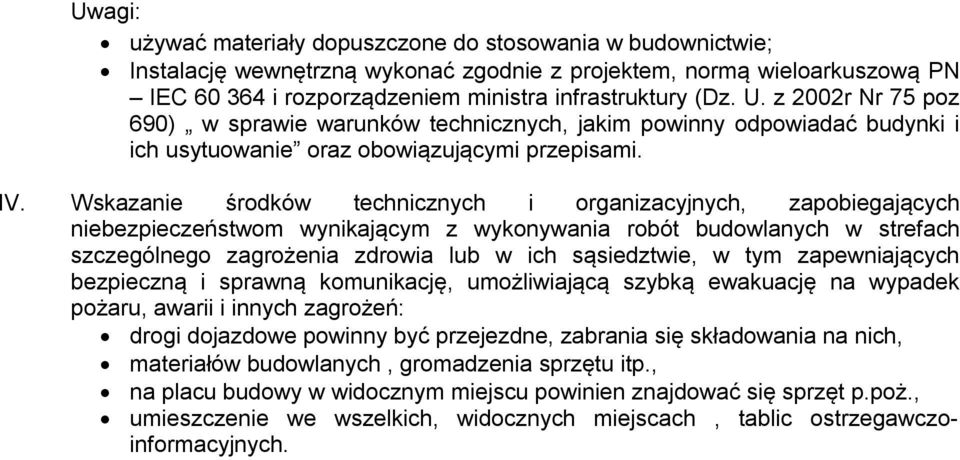

6 Uwagi: używać materiały dopuszczone do stosowania w budownictwie; Instalację wewnętrzną wykonać zgodnie z projektem, normą wieloarkuszową PN IEC i rozporządzeniem ministra infrastruktury (Dz. U. z 2002r Nr 75 poz 690) w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie oraz obowiązującymi przepisami. IV. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń: drogi dojazdowe powinny być przejezdne, zabrania się składowania na nich, materiałów budowlanych, gromadzenia sprzętu itp., na placu budowy w widocznym miejscu powinien znajdować się sprzęt p.poż., umieszczenie we wszelkich, widocznych miejscach, tablic ostrzegawczoinformacyjnych.
