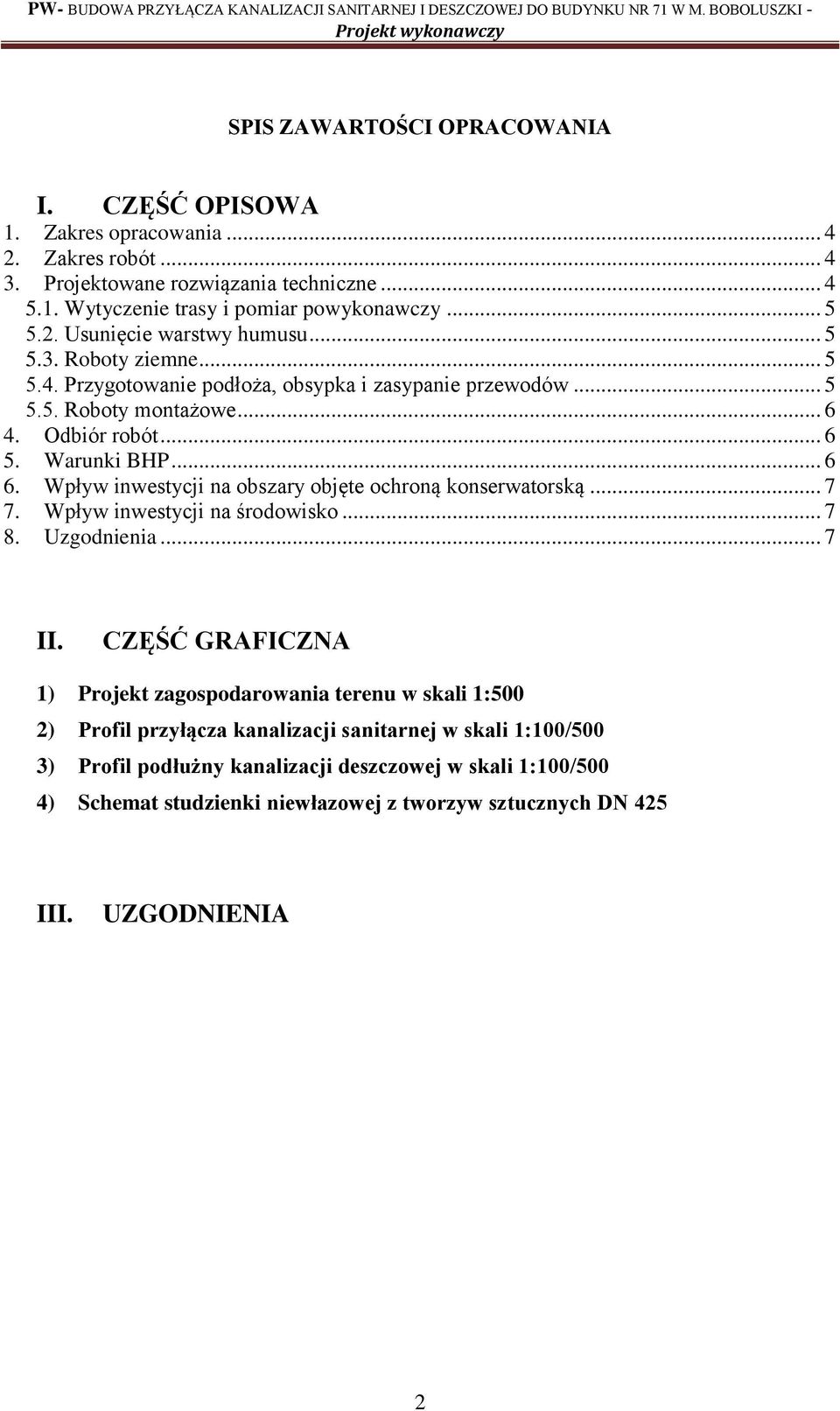

1 SPIS ZAWARTOŚCI OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Zakres opracowania Zakres robót Projektowane rozwiązania techniczne Wytyczenie trasy i pomiar powykonawczy Usunięcie warstwy humusu Roboty ziemne Przygotowanie podłoża, obsypka i zasypanie przewodów Roboty montażowe Odbiór robót Warunki BHP Wpływ inwestycji na obszary objęte ochroną konserwatorską Wpływ inwestycji na środowisko Uzgodnienia... 7 II. CZĘŚĆ GRAFICZNA 1) Projekt zagospodarowania terenu w skali 1:500 2) Profil przyłącza kanalizacji sanitarnej w skali 1:100/500 3) Profil podłużny kanalizacji deszczowej w skali 1:100/500 4) Schemat studzienki niewłazowej z tworzyw sztucznych DN 425 III. UZGODNIENIA 2

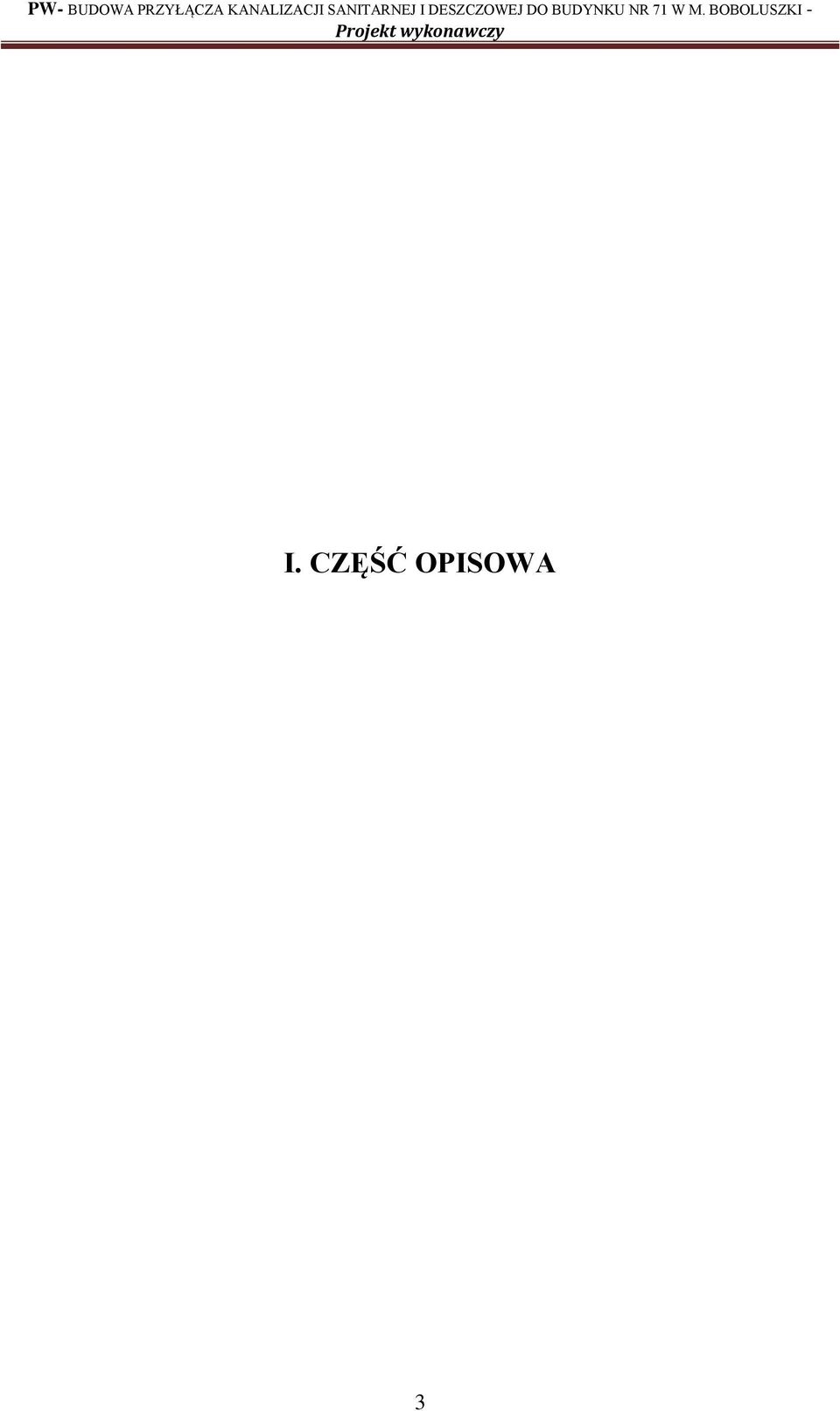

2 I. CZĘŚĆ OPISOWA 3

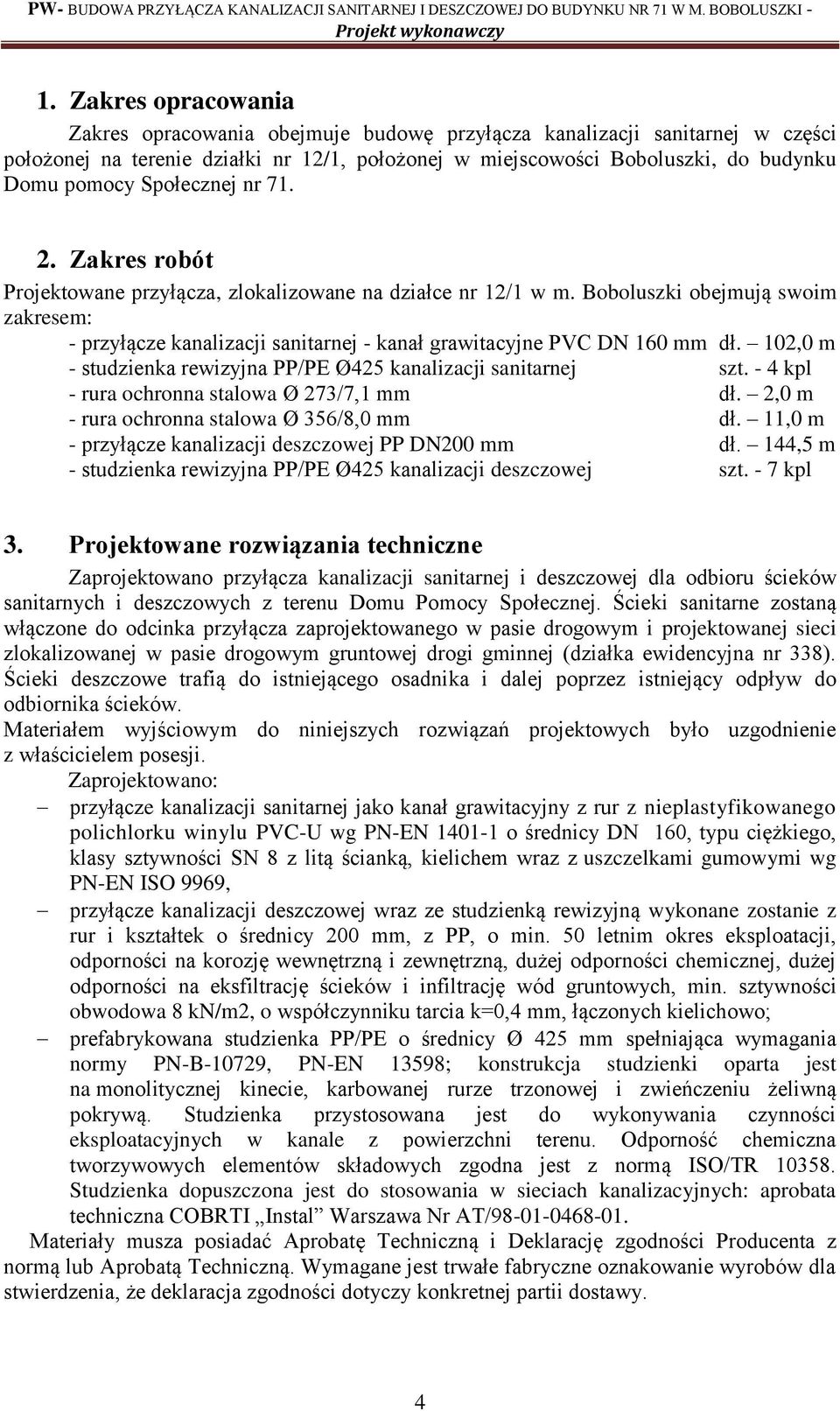

3 1. Zakres opracowania Zakres opracowania obejmuje budowę przyłącza kanalizacji sanitarnej w części położonej na terenie działki nr 12/1, położonej w miejscowości Boboluszki, do budynku Domu pomocy Społecznej nr Zakres robót Projektowane przyłącza, zlokalizowane na działce nr 12/1 w m. Boboluszki obejmują swoim zakresem: - przyłącze kanalizacji sanitarnej - kanał grawitacyjne PVC DN 160 mm dł. 102,0 m - studzienka rewizyjna PP/PE Ø425 kanalizacji sanitarnej szt. - 4 kpl - rura ochronna stalowa Ø 273/7,1 mm dł. 2,0 m - rura ochronna stalowa Ø 356/8,0 mm dł. 11,0 m - przyłącze kanalizacji deszczowej PP DN200 mm dł. 144,5 m - studzienka rewizyjna PP/PE Ø425 kanalizacji deszczowej szt. - 7 kpl 3. Projektowane rozwiązania techniczne Zaprojektowano przyłącza kanalizacji sanitarnej i deszczowej dla odbioru ścieków sanitarnych i deszczowych z terenu Domu Pomocy Społecznej. Ścieki sanitarne zostaną włączone do odcinka przyłącza zaprojektowanego w pasie drogowym i projektowanej sieci zlokalizowanej w pasie drogowym gruntowej drogi gminnej (działka ewidencyjna nr 338). Ścieki deszczowe trafią do istniejącego osadnika i dalej poprzez istniejący odpływ do odbiornika ścieków. Materiałem wyjściowym do niniejszych rozwiązań projektowych było uzgodnienie z właścicielem posesji. Zaprojektowano: przyłącze kanalizacji sanitarnej jako kanał grawitacyjny z rur z nieplastyfikowanego polichlorku winylu PVC-U wg PN-EN o średnicy DN 160, typu ciężkiego, klasy sztywności SN 8 z litą ścianką, kielichem wraz z uszczelkami gumowymi wg PN-EN ISO 9969, przyłącze kanalizacji deszczowej wraz ze studzienką rewizyjną wykonane zostanie z rur i kształtek o średnicy 200 mm, z PP, o min. 50 letnim okres eksploatacji, odporności na korozję wewnętrzną i zewnętrzną, dużej odporności chemicznej, dużej odporności na eksfiltrację ścieków i infiltrację wód gruntowych, min. sztywności obwodowa 8 kn/m2, o współczynniku tarcia k=0,4 mm, łączonych kielichowo; prefabrykowana studzienka PP/PE o średnicy Ø 425 mm spełniająca wymagania normy PN-B-10729, PN-EN 13598; konstrukcja studzienki oparta jest na monolitycznej kinecie, karbowanej rurze trzonowej i zwieńczeniu żeliwną pokrywą. Studzienka przystosowana jest do wykonywania czynności eksploatacyjnych w kanale z powierzchni terenu. Odporność chemiczna tworzywowych elementów składowych zgodna jest z normą ISO/TR Studzienka dopuszczona jest do stosowania w sieciach kanalizacyjnych: aprobata techniczna COBRTI Instal Warszawa Nr AT/ Materiały musza posiadać Aprobatę Techniczną i Deklarację zgodności Producenta z normą lub Aprobatą Techniczną. Wymagane jest trwałe fabryczne oznakowanie wyrobów dla stwierdzenia, że deklaracja zgodności dotyczy konkretnej partii dostawy. 4

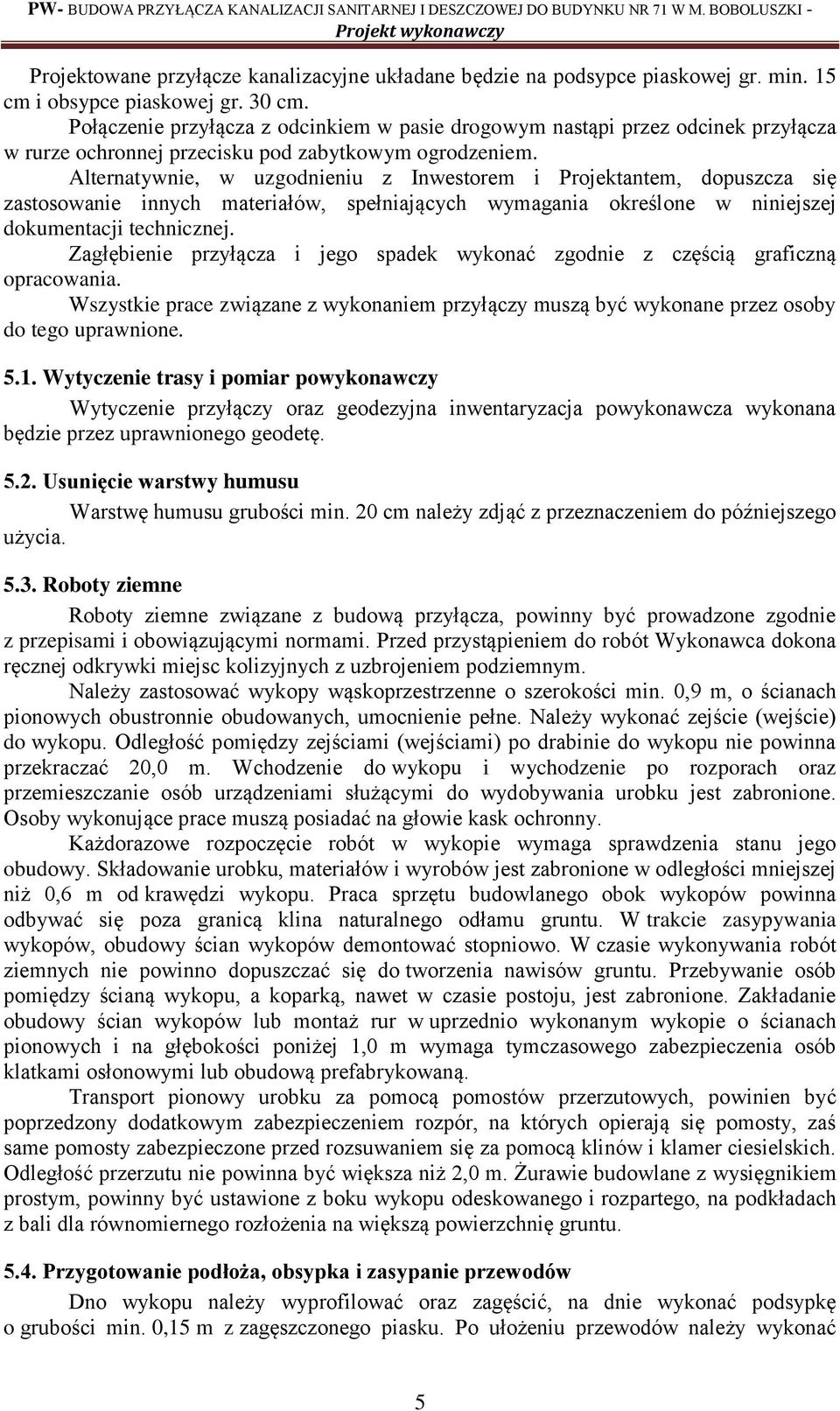

4 Projektowane przyłącze kanalizacyjne układane będzie na podsypce piaskowej gr. min. 15 cm i obsypce piaskowej gr. 30 cm. Połączenie przyłącza z odcinkiem w pasie drogowym nastąpi przez odcinek przyłącza w rurze ochronnej przecisku pod zabytkowym ogrodzeniem. Alternatywnie, w uzgodnieniu z Inwestorem i Projektantem, dopuszcza się zastosowanie innych materiałów, spełniających wymagania określone w niniejszej dokumentacji technicznej. Zagłębienie przyłącza i jego spadek wykonać zgodnie z częścią graficzną opracowania. Wszystkie prace związane z wykonaniem przyłączy muszą być wykonane przez osoby do tego uprawnione Wytyczenie trasy i pomiar powykonawczy Wytyczenie przyłączy oraz geodezyjna inwentaryzacja powykonawcza wykonana będzie przez uprawnionego geodetę Usunięcie warstwy humusu Warstwę humusu grubości min. 20 cm należy zdjąć z przeznaczeniem do późniejszego użycia Roboty ziemne Roboty ziemne związane z budową przyłącza, powinny być prowadzone zgodnie z przepisami i obowiązującymi normami. Przed przystąpieniem do robót Wykonawca dokona ręcznej odkrywki miejsc kolizyjnych z uzbrojeniem podziemnym. Należy zastosować wykopy wąskoprzestrzenne o szerokości min. 0,9 m, o ścianach pionowych obustronnie obudowanych, umocnienie pełne. Należy wykonać zejście (wejście) do wykopu. Odległość pomiędzy zejściami (wejściami) po drabinie do wykopu nie powinna przekraczać 20,0 m. Wchodzenie do wykopu i wychodzenie po rozporach oraz przemieszczanie osób urządzeniami służącymi do wydobywania urobku jest zabronione. Osoby wykonujące prace muszą posiadać na głowie kask ochronny. Każdorazowe rozpoczęcie robót w wykopie wymaga sprawdzenia stanu jego obudowy. Składowanie urobku, materiałów i wyrobów jest zabronione w odległości mniejszej niż 0,6 m od krawędzi wykopu. Praca sprzętu budowlanego obok wykopów powinna odbywać się poza granicą klina naturalnego odłamu gruntu. W trakcie zasypywania wykopów, obudowy ścian wykopów demontować stopniowo. W czasie wykonywania robót ziemnych nie powinno dopuszczać się do tworzenia nawisów gruntu. Przebywanie osób pomiędzy ścianą wykopu, a koparką, nawet w czasie postoju, jest zabronione. Zakładanie obudowy ścian wykopów lub montaż rur w uprzednio wykonanym wykopie o ścianach pionowych i na głębokości poniżej 1,0 m wymaga tymczasowego zabezpieczenia osób klatkami osłonowymi lub obudową prefabrykowaną. Transport pionowy urobku za pomocą pomostów przerzutowych, powinien być poprzedzony dodatkowym zabezpieczeniem rozpór, na których opierają się pomosty, zaś same pomosty zabezpieczone przed rozsuwaniem się za pomocą klinów i klamer ciesielskich. Odległość przerzutu nie powinna być większa niż 2,0 m. Żurawie budowlane z wysięgnikiem prostym, powinny być ustawione z boku wykopu odeskowanego i rozpartego, na podkładach z bali dla równomiernego rozłożenia na większą powierzchnię gruntu Przygotowanie podłoża, obsypka i zasypanie przewodów Dno wykopu należy wyprofilować oraz zagęścić, na dnie wykonać podsypkę o grubości min. 0,15 m z zagęszczonego piasku. Po ułożeniu przewodów należy wykonać 5

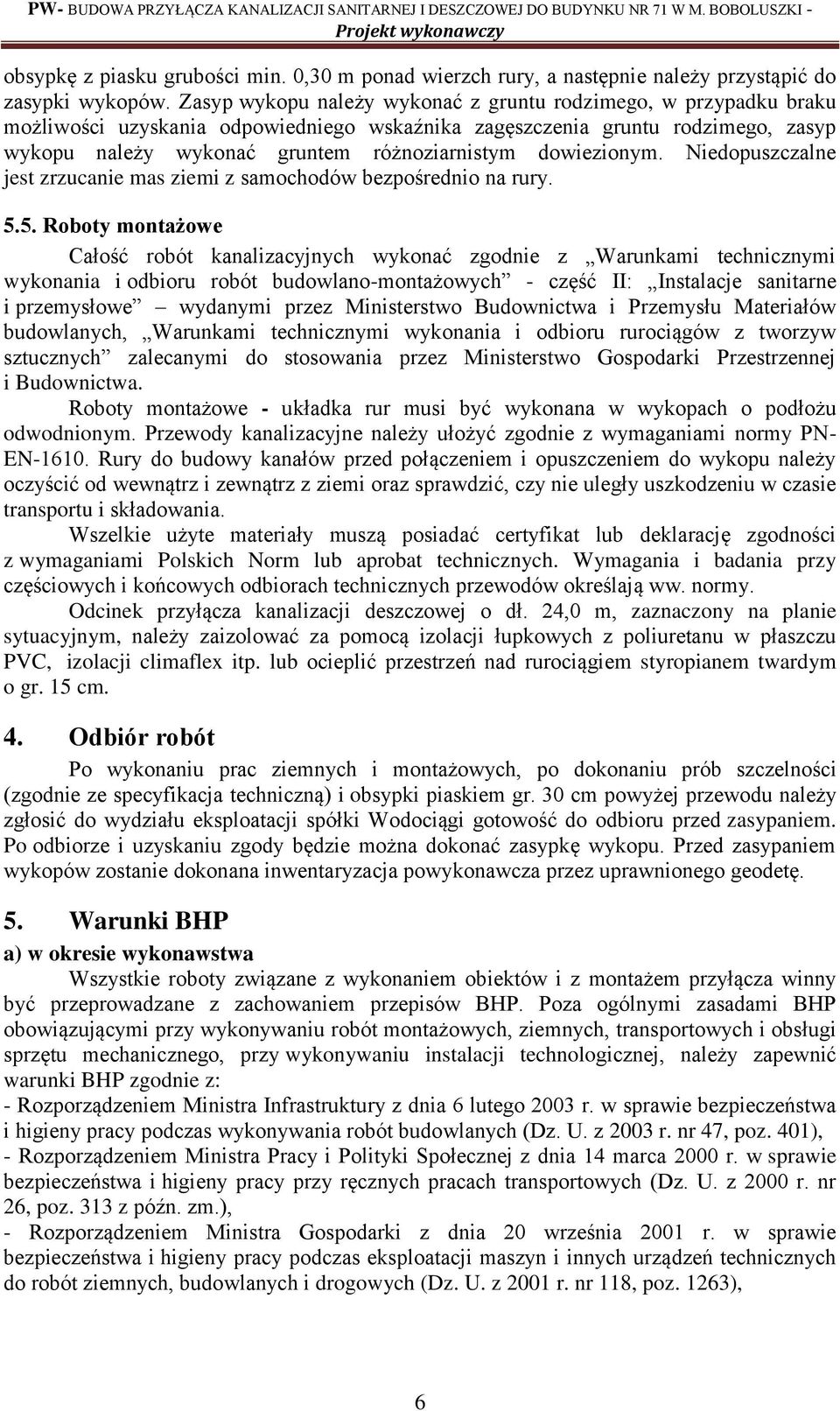

5 obsypkę z piasku grubości min. 0,30 m ponad wierzch rury, a następnie należy przystąpić do zasypki wykopów. Zasyp wykopu należy wykonać z gruntu rodzimego, w przypadku braku możliwości uzyskania odpowiedniego wskaźnika zagęszczenia gruntu rodzimego, zasyp wykopu należy wykonać gruntem różnoziarnistym dowiezionym. Niedopuszczalne jest zrzucanie mas ziemi z samochodów bezpośrednio na rury Roboty montażowe Całość robót kanalizacyjnych wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych - część II: Instalacje sanitarne i przemysłowe wydanymi przez Ministerstwo Budownictwa i Przemysłu Materiałów budowlanych, Warunkami technicznymi wykonania i odbioru rurociągów z tworzyw sztucznych zalecanymi do stosowania przez Ministerstwo Gospodarki Przestrzennej i Budownictwa. Roboty montażowe - układka rur musi być wykonana w wykopach o podłożu odwodnionym. Przewody kanalizacyjne należy ułożyć zgodnie z wymaganiami normy PN- EN Rury do budowy kanałów przed połączeniem i opuszczeniem do wykopu należy oczyścić od wewnątrz i zewnątrz z ziemi oraz sprawdzić, czy nie uległy uszkodzeniu w czasie transportu i składowania. Wszelkie użyte materiały muszą posiadać certyfikat lub deklarację zgodności z wymaganiami Polskich Norm lub aprobat technicznych. Wymagania i badania przy częściowych i końcowych odbiorach technicznych przewodów określają ww. normy. Odcinek przyłącza kanalizacji deszczowej o dł. 24,0 m, zaznaczony na planie sytuacyjnym, należy zaizolować za pomocą izolacji łupkowych z poliuretanu w płaszczu PVC, izolacji climaflex itp. lub ocieplić przestrzeń nad rurociągiem styropianem twardym o gr. 15 cm. 4. Odbiór robót Po wykonaniu prac ziemnych i montażowych, po dokonaniu prób szczelności (zgodnie ze specyfikacja techniczną) i obsypki piaskiem gr. 30 cm powyżej przewodu należy zgłosić do wydziału eksploatacji spółki Wodociągi gotowość do odbioru przed zasypaniem. Po odbiorze i uzyskaniu zgody będzie można dokonać zasypkę wykopu. Przed zasypaniem wykopów zostanie dokonana inwentaryzacja powykonawcza przez uprawnionego geodetę. 5. Warunki BHP a) w okresie wykonawstwa Wszystkie roboty związane z wykonaniem obiektów i z montażem przyłącza winny być przeprowadzane z zachowaniem przepisów BHP. Poza ogólnymi zasadami BHP obowiązującymi przy wykonywaniu robót montażowych, ziemnych, transportowych i obsługi sprzętu mechanicznego, przy wykonywaniu instalacji technologicznej, należy zapewnić warunki BHP zgodnie z: - Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r. nr 47, poz. 401), - Rozporządzeniem Ministra Pracy i Polityki Społecznej z dnia 14 marca 2000 r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych (Dz. U. z 2000 r. nr 26, poz. 313 z późn. zm.), - Rozporządzeniem Ministra Gospodarki z dnia 20 września 2001 r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. z 2001 r. nr 118, poz. 1263), 6

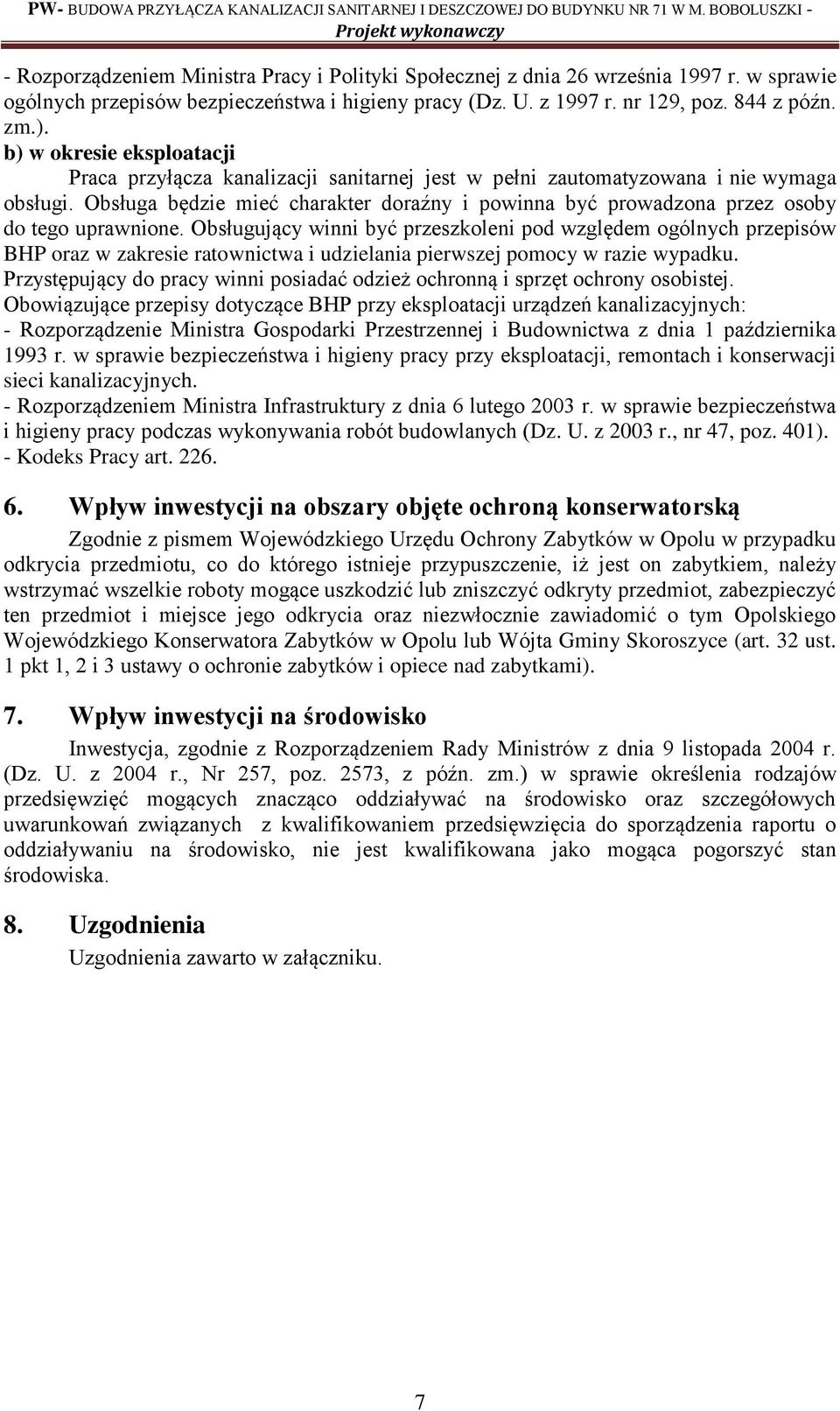

6 - Rozporządzeniem Ministra Pracy i Polityki Społecznej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. z 1997 r. nr 129, poz. 844 z późn. zm.). b) w okresie eksploatacji Praca przyłącza kanalizacji sanitarnej jest w pełni zautomatyzowana i nie wymaga obsługi. Obsługa będzie mieć charakter doraźny i powinna być prowadzona przez osoby do tego uprawnione. Obsługujący winni być przeszkoleni pod względem ogólnych przepisów BHP oraz w zakresie ratownictwa i udzielania pierwszej pomocy w razie wypadku. Przystępujący do pracy winni posiadać odzież ochronną i sprzęt ochrony osobistej. Obowiązujące przepisy dotyczące BHP przy eksploatacji urządzeń kanalizacyjnych: - Rozporządzenie Ministra Gospodarki Przestrzennej i Budownictwa z dnia 1 października 1993 r. w sprawie bezpieczeństwa i higieny pracy przy eksploatacji, remontach i konserwacji sieci kanalizacyjnych. - Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. z 2003 r., nr 47, poz. 401). - Kodeks Pracy art Wpływ inwestycji na obszary objęte ochroną konserwatorską Zgodnie z pismem Wojewódzkiego Urzędu Ochrony Zabytków w Opolu w przypadku odkrycia przedmiotu, co do którego istnieje przypuszczenie, iż jest on zabytkiem, należy wstrzymać wszelkie roboty mogące uszkodzić lub zniszczyć odkryty przedmiot, zabezpieczyć ten przedmiot i miejsce jego odkrycia oraz niezwłocznie zawiadomić o tym Opolskiego Wojewódzkiego Konserwatora Zabytków w Opolu lub Wójta Gminy Skoroszyce (art. 32 ust. 1 pkt 1, 2 i 3 ustawy o ochronie zabytków i opiece nad zabytkami). 7. Wpływ inwestycji na środowisko Inwestycja, zgodnie z Rozporządzeniem Rady Ministrów z dnia 9 listopada 2004 r. (Dz. U. z 2004 r., Nr 257, poz. 2573, z późn. zm.) w sprawie określenia rodzajów przedsięwzięć mogących znacząco oddziaływać na środowisko oraz szczegółowych uwarunkowań związanych z kwalifikowaniem przedsięwzięcia do sporządzenia raportu o oddziaływaniu na środowisko, nie jest kwalifikowana jako mogąca pogorszyć stan środowiska. 8. Uzgodnienia Uzgodnienia zawarto w załączniku. 7

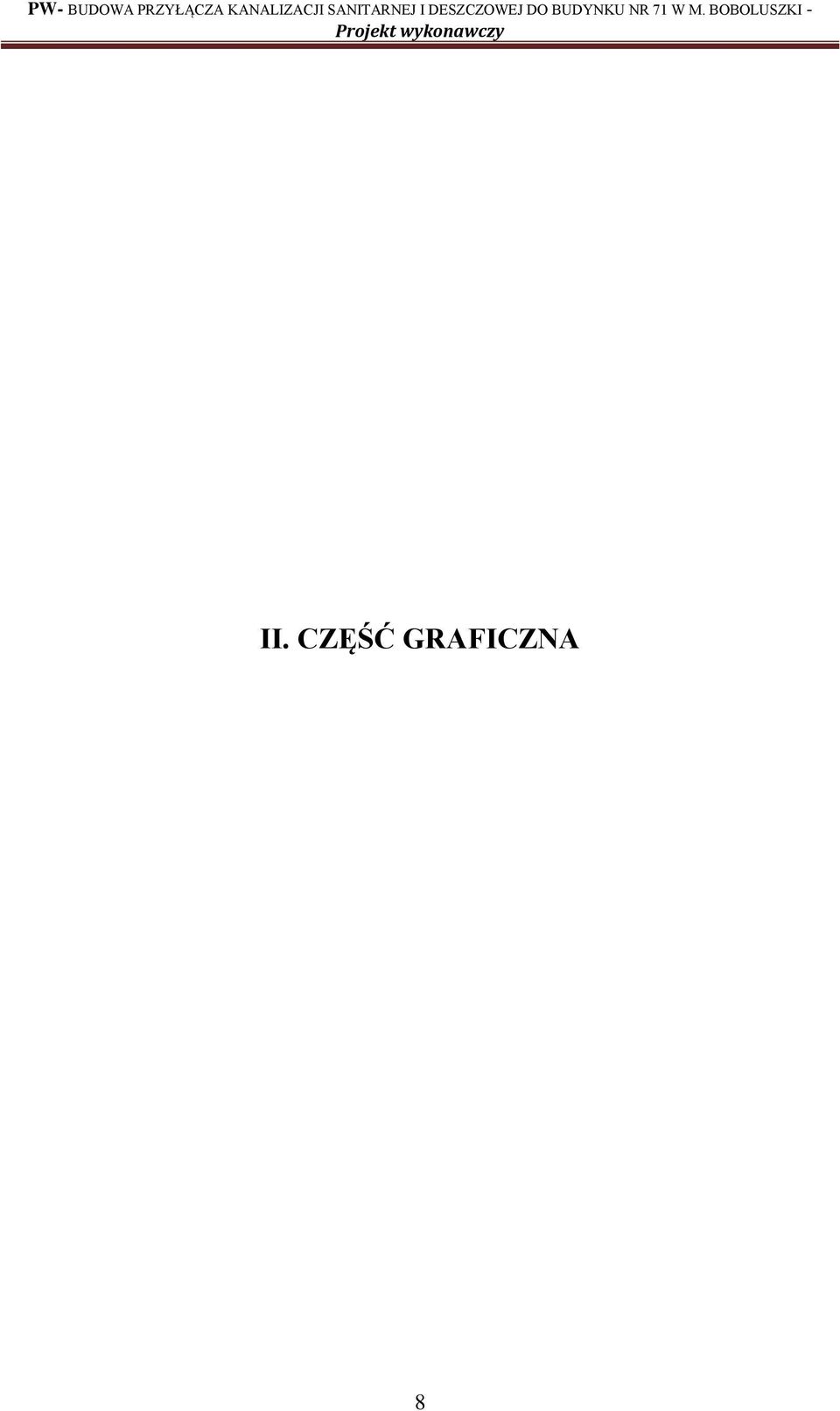

7 II. CZĘŚĆ GRAFICZNA 8

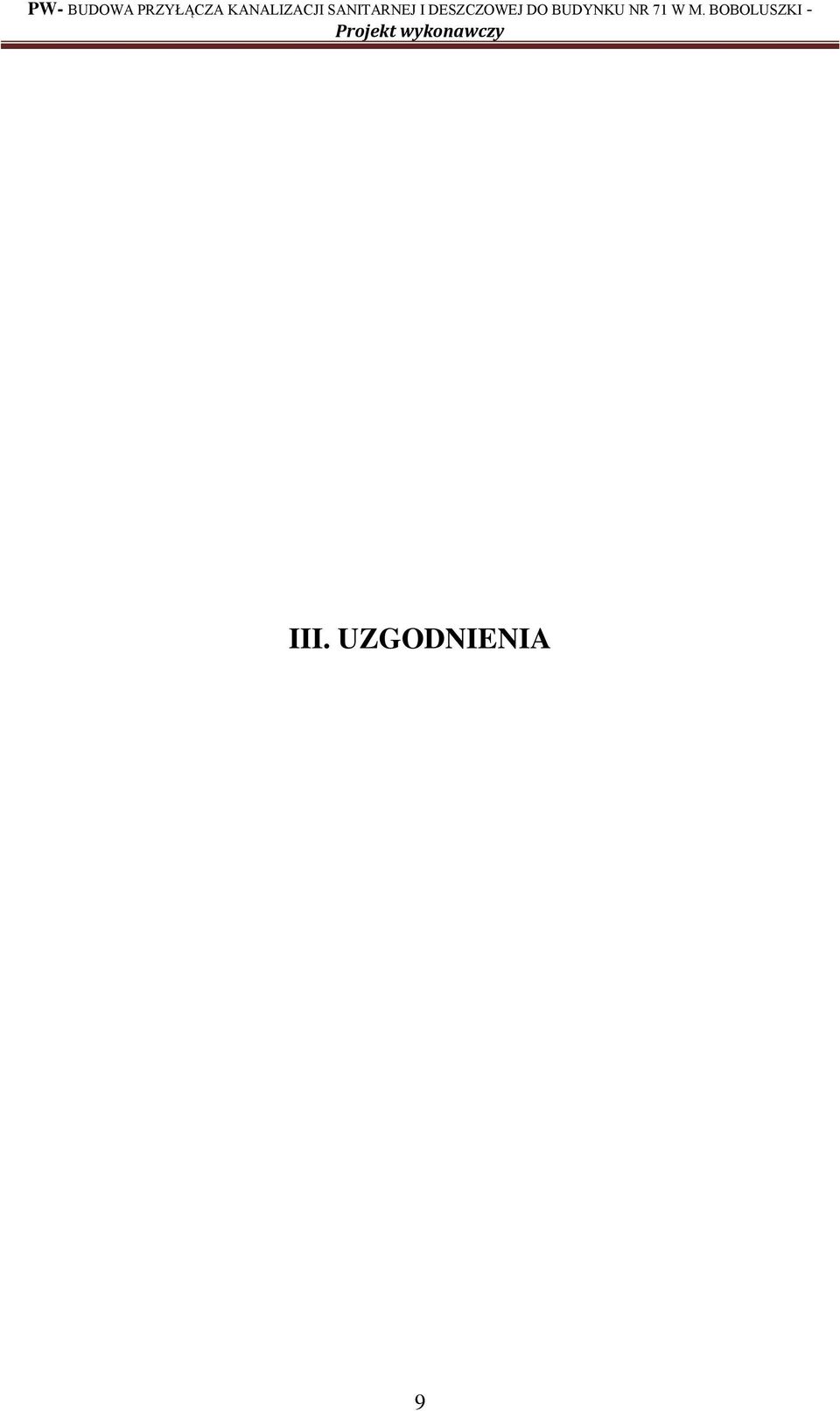

8 III. UZGODNIENIA 9
