1 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU BUDOWLANEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH O P I S T E C H N I C Z N Y CZĘŚCI KONSTRUKCYJNEJ 1. Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany konstrukcji dotyczący rozbudowy i przebudowy (modernizacji) budynku świetlicy wiejskiej. Stadium dokumentacji - PROJEKT BUDOWLANY 2. Lokalizacja Obiekt zlokalizowany jest w Domaszkowicach na terenie działki o numerze ewidencyjnym gruntu: 356/1. 3. Podstawa opracowania Projekt wykonano w oparciu o: - część architektoniczną projektu architektoniczno-budowlanego, - wybrane polskie normy i literaturę. 4. Podstawa opracowania: PN-82/B PN-82/B PN-B PN-84/B-PN-90 PN-76/B PN-B PN-81/B ObciąŜenia budowli. Zasady ustalania wartości. ObciąŜenia budowli. ObciąŜenia stałe. Konstrukcje betonowe, Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie Konstrukcje stalowe. Obliczenia statyczne i projektowanie. Konstrukcje i podłoŝa budowli. Ogólne zasady obliczeń. Konstrukcje murowe obliczenia statyczne i projektowanie. Grunty budowlane.posadowienia bezpośrednie budowli. P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL

2 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU BUDOWLANEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH Programy komputerowe: RM-WIN, firmy CADSIS, Biuro Komputerowego Wspomagania Projektowania, Opole Analiza statyczna wg teorii pierwszego rzędu wraz z wymiarowaniem elementów konstrukcji. AutoCad 2007LT firmy Autodesk, automatyzacja procesu projektowania. Literatura: [1] Włodzimierz Starosolski, KONSTRUKCJE śelbetowe, PWN, Warszawa 2000r. [2] Kalikst Grabiec, KONSTRUKCJE BETONOWE, PWN, Warszawa 1995r. [3] Wiłun Z., ZARYS GOTECHNIKI, WKiŁ, Warszawa 2001r. [4] Masłowski E., SpiŜewska D. WZMACNIANIE KONSTRUKCJI BUDOWLANYCH [5] Linczowski Cz. NAPRAWY REMONTY I MODERNIZACJE BUDYNKÓW 5. Opis istniejącej konstrukcji i podstawowe załoŝenia. Budynek dwukondygnacyjny, częściowo podpiwniczony, wykonany w technologii tradycyjnej. Ławy fundamentowe z betonu Ŝwirowego. Ściany fundamentowe betonowe. Ściany konstrukcyjne wykonane z cegły pełnej na zaprawie wapiennej i cementowo-wapiennej. Wewnątrz budynku układ słupowy z podciągami. Strop nad kaŝdą z kondygnacji Ŝelbetowy. Istniejąca konstrukcja dachu wykonana jako stropodach wentylowany, którego konstrukcję nośną stanowi płyta Ŝelbetowa. Wewnętrzna klatka schodowa Ŝelbetowa nie spełnia obowiązujących norm i przepisów. Konstrukcja wejść do piwnicy posiada liczne spękania i ubytki materiałów, a ich szerokość nie jest dostosowana do obowiązujących norm i przepisów. Budynek nie jest dostosowany dla potrzeb osób niepełnosprawnych. Pomieszczenia w części podziemnej nie posiadają odpowiedniej wysokości uŝytkowej. 6. Opis konstrukcji 6.1. Fundamenty, ściany fundamentowe. W celu uzyskania projektowej wysokości uŝytkowych pomieszczeń piwnicznych naleŝy wykonać ich pogłębienie. Aby to uczynić naleŝy wcześniej wykonać podbudowę istniejących fundamentów. Wzmocnienie będzie polegało na wylaniu dodatkowej ławy pod istniejącym fundamentem. Wykopy naleŝy prowadzić ręcznie odcinkami nie większymi niŝ 80cm bez naruszania skrajów wykopu. Przygotowanie podłoŝa piaskowego gr.min.15cm z zagęszczeniem P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL

3 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU BUDOWLANEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH w stopniu I D =0,6 wibratorami powierzchniowymi. Chudy beton B10 gr.10cm ułoŝyć na piasku i wyrównać. Beton uŝyty do wzmocnień nie moŝe mieć niŝszej klasy niŝ B20, a zbrojenie konstrukcyjne A-II (18G2), strzemiona A-0 (StOS). Otulina prętów konstrukcyjnych wynosi 5cm w dnie i na ścianach ławy fundamentowej; w części górnej nie mniej niŝ 3cm. Pręty konstrukcyjne łączyć spawając na zakład min.12cm. Układanie prętów nośnych będzie polegało na obustronnym wbiciu je w (boczne ścianki wykopu) grunt z przesunięciem tak by wystawały poza krawędź odcinka wykopu po min. 12cm. Na początku i końcu odcinka wylewanego fundamentu ułoŝyć dodatkowo dwie pary strzemion co 5cm. Wzmacnianie przeprowadzać ściśle z projektem. Istniejące elementy konstrukcji zburzone na czas prowadzenia robót naleŝy odbudować po ich zakończeniu. Projektowaną ścianę zewnętrzną posadowić na Ŝelbetowej ławie fundamentowej na poziomie ław istniejących. Ławę naleŝy zbroić prętami podłuŝnymi #16 i formować na warstwie betonu podkładowego B10 gr.10cm. Pod słupy Ŝelbetowe zaprojektowano stopy fundamentowe. Stopy naleŝy formować na warstwie betonu podkładowego B10, gr.10cm. NaleŜy pamiętać o wykonaniu zbrojenia wychodzącego ze stopy fundamentowej do konstrukcji słupów. NaleŜy pamiętać o oddzieleniu istniejących elementów konstrukcji od projektowanych dylatacją szerokości 5cm. Nowe wejścia do piwnicy naleŝy wykonać w postaci ściany oporowej posadowionej na głębokości podbudowywanych fundamentów. Konstrukcje naleŝy formować na warstwie betonu podkładowego B10 gr.10cm. Po wykonaniu ściany oporowej naleŝy wykonać konstrukcję schodów ułoŝoną na odpowiednio ukształtowaną i zagęszczoną warstwę pospółki stabilizowanej cementem. Zbrojenie schodów wykonać w postaci siatki prętów #12 o oczkach 15x15cm. Wejścia do części parterowej obiektu wykonać betonowe, zbrojone siatkami prętów #12 o oczkach 15x15cm Ściany. Projektowane ściany nośne naleŝy wykonać z cegły pełnej na zaprawie cementowowapiennej grubości 25cm. NaleŜy pamiętać o oddzieleniu istniejących elementów konstrukcji od projektowanych dylatacją szerokości 5cm. Projektowane ściany działowe oparte na stropie naleŝy wykonać jako lekkie. P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL

4 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU BUDOWLANEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH 6.3. Strop. Projektowany strop naleŝy wykonać jako Ŝelbetowy oparty pośrednio na belkach stalowych typu HEB 160, HEA 160 i HEB 220. Belki naleŝy oprzeć na ścianach i projektowanym słupie Ŝelbetowym średnicy 20cm. Pod kaŝda belką naleŝy wykonać poduszkę betonową i zakotwić w niej blachę stalową stanowiącą oparcie dla dźwigarów stalowych. Belki naleŝy łączyć między sobą środnikami poprzez spawanie spoiną pachwinowa obustronną grubości 6mm. Belki naleŝy dodatkowo wzmocnić Ŝebrami z blachy grubości 8mm rozstawionymi w odległości 20cm. Zbrojenie płyt Ŝelbetowych wykonać z siatek prętów #12 o oczkach 12x12cm w zbrojeniu dolnym i 20x20cm w zbrojeniu górnym NadproŜa. Projektowane nadproŝa wykonać z dwuteowników walcowanych I160 i I180 I200 i I240. Pod kaŝde nadproŝe naleŝy wykonać poduszkę betonową i zakotwić w niej blachę stalową stanowiącą oparcie dla dźwigarów stalowych. Aby osadzić w ścianie nowe nadproŝe naleŝy wykonać bruzdę poziomą z jednej strony ściany na osadzenie jednej belki stalowej. Następnie ułoŝyć belkę stalową i dokładnie ją podklinować, po czym powtórzyć te czynności z drugiej strony ściany tj. wykonać bruzdę przekuwając całkowicie mur oraz ułoŝyć drugą belkę stalową i dokładnie ją podklinować. W dalszych czynnościach obie belki połączyć przewiązkami rozstawionymi w osiach co 0,40m. Oparcie belek na murze powinno wynosić minimum 30cm Schody. Projektowane schody wykonać jako Ŝelbetowe oparte na murze i kształtowniku stalowym typu HEB 160. Grubość płyty biegowej wynosi 16cm. Schody naleŝy zbroić prętami #12 ułoŝonymi tak jak to pokazano na załączonej dokumentacji rysunkowej. 7. Zabezpieczenie przed korozją elementów stalowych Elementy stalowe naleŝy zabezpieczyć przez zastosowanie powłok malarskich. 8. Uwagi Opis techniczny wraz z załącznikami stanowi integralną cześć projektu, która wraz z częścią rysunkową stanowi całość opracowania konstrukcyjnego. Roboty budowlane naleŝy prowadzić zgodnie z przepisami Prawa Budowlanego i Polskimi Normami. Wszelkie zmiany i odstępstwa od projektu naleŝy bezwzględnie ustalać w porozumieniu i za zgodą projektanta. Wykonawca ma obowiązek dokonywania bieŝących P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL

5 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU BUDOWLANEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH kontroli wymiarów przed przystąpieniem do kolejnych etapów robót oraz przed zakupem potrzebnych materiałów. Wykonawca ma obowiązek sprawdzić zgodność rozwiązań projektowych z pozostałymi branŝami. Zespół projektowy: Asystent mgr inŝ. Łukasz Bukartyk Projektant mgr inŝ. Paweł Opałka P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL

6

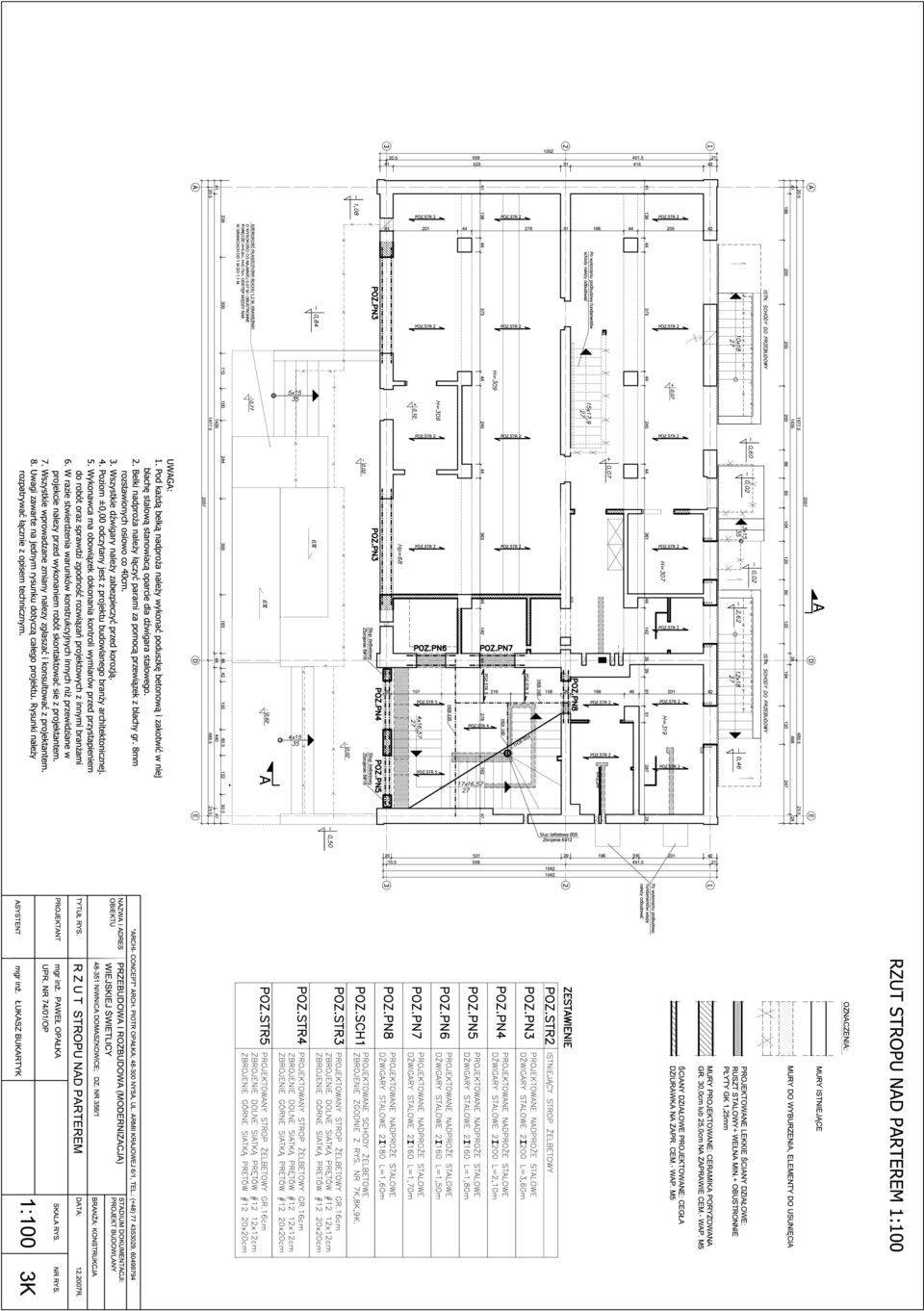

7

8

9

10 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU WYKONAWCZEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH O P I S T E C H N I C Z N Y CZĘŚCI KONSTRUKCYJNEJ 1. Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany konstrukcji dotyczący rozbudowy i przebudowy (modernizacji) budynku świetlicy wiejskiej. Stadium dokumentacji - PROJEKT WYKONAWCZY 2. Lokalizacja Obiekt zlokalizowany jest w Domaszkowicach na terenie działki o numerze ewidencyjnym gruntu: 356/1. 3. Podstawa opracowania Projekt wykonano w oparciu o: - część architektoniczną projektu architektoniczno-budowlanego, - wybrane polskie normy i literaturę. 4. Podstawa opracowania: PN-82/B PN-82/B PN-B PN-84/B-PN-90 PN-76/B PN-B PN-81/B ObciąŜenia budowli. Zasady ustalania wartości. ObciąŜenia budowli. ObciąŜenia stałe. Konstrukcje betonowe, Ŝelbetowe i spręŝone. Obliczenia statyczne i projektowanie Konstrukcje stalowe. Obliczenia statyczne i projektowanie. Konstrukcje i podłoŝa budowli. Ogólne zasady obliczeń. Konstrukcje murowe obliczenia statyczne i projektowanie. Grunty budowlane.posadowienia bezpośrednie budowli. P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL

11 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU WYKONAWCZEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH Programy komputerowe: RM-WIN, firmy CADSIS, Biuro Komputerowego Wspomagania Projektowania, Opole Analiza statyczna wg teorii pierwszego rzędu wraz z wymiarowaniem elementów konstrukcji. AutoCad 2007LT firmy Autodesk, automatyzacja procesu projektowania. Literatura: [1] Włodzimierz Starosolski, KONSTRUKCJE śelbetowe, PWN, Warszawa 2000r. [2] Kalikst Grabiec, KONSTRUKCJE BETONOWE, PWN, Warszawa 1995r. [3] Wiłun Z., ZARYS GOTECHNIKI, WKiŁ, Warszawa 2001r. [4] Masłowski E., SpiŜewska D. WZMACNIANIE KONSTRUKCJI BUDOWLANYCH [5] Linczowski Cz. NAPRAWY REMONTY I MODERNIZACJE BUDYNKÓW 5. Opis istniejącej konstrukcji i podstawowe załoŝenia. Budynek dwukondygnacyjny, częściowo podpiwniczony, wykonany w technologii tradycyjnej. Ławy fundamentowe z betonu Ŝwirowego. Ściany fundamentowe betonowe. Ściany konstrukcyjne wykonane z cegły pełnej na zaprawie wapiennej i cementowo-wapiennej. Wewnątrz budynku układ słupowy z podciągami. Strop nad kaŝdą z kondygnacji Ŝelbetowy. Istniejąca konstrukcja dachu wykonana jako stropodach wentylowany, którego konstrukcję nośną stanowi płyta Ŝelbetowa. Wewnętrzna klatka schodowa Ŝelbetowa nie spełnia obowiązujących norm i przepisów. Konstrukcja wejść do piwnicy posiada liczne spękania i ubytki materiałów, a ich szerokość nie jest dostosowana do obowiązujących norm i przepisów. Budynek nie jest dostosowany dla potrzeb osób niepełnosprawnych. Pomieszczenia w części podziemnej nie posiadają odpowiedniej wysokości uŝytkowej. 6. Materiały konstrukcyjne Elementy konstrukcji metalowych projektuje się ze stali 18G2 Beton do konstrukcji Ŝelbetowych B25 Zbrojenie konstrukcyjne podłuŝne A-II, 18G2-b Zbrojenie konstrukcyjne poprzeczne A-I, St3SX Strzemiona A-0, StOS P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL

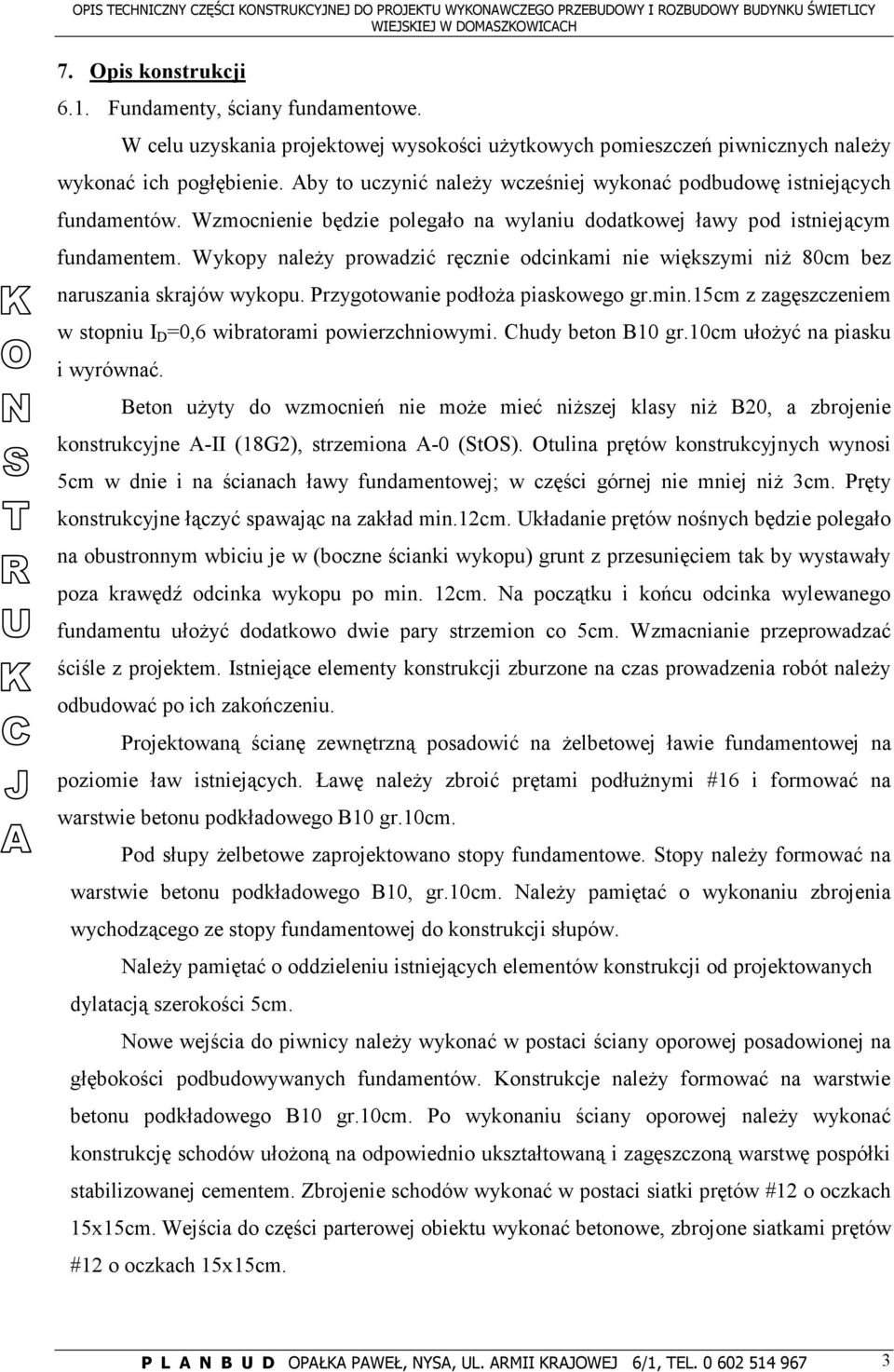

12 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU WYKONAWCZEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH 7. Opis konstrukcji 6.1. Fundamenty, ściany fundamentowe. W celu uzyskania projektowej wysokości uŝytkowych pomieszczeń piwnicznych naleŝy wykonać ich pogłębienie. Aby to uczynić naleŝy wcześniej wykonać podbudowę istniejących fundamentów. Wzmocnienie będzie polegało na wylaniu dodatkowej ławy pod istniejącym fundamentem. Wykopy naleŝy prowadzić ręcznie odcinkami nie większymi niŝ 80cm bez naruszania skrajów wykopu. Przygotowanie podłoŝa piaskowego gr.min.15cm z zagęszczeniem w stopniu I D =0,6 wibratorami powierzchniowymi. Chudy beton B10 gr.10cm ułoŝyć na piasku i wyrównać. Beton uŝyty do wzmocnień nie moŝe mieć niŝszej klasy niŝ B20, a zbrojenie konstrukcyjne A-II (18G2), strzemiona A-0 (StOS). Otulina prętów konstrukcyjnych wynosi 5cm w dnie i na ścianach ławy fundamentowej; w części górnej nie mniej niŝ 3cm. Pręty konstrukcyjne łączyć spawając na zakład min.12cm. Układanie prętów nośnych będzie polegało na obustronnym wbiciu je w (boczne ścianki wykopu) grunt z przesunięciem tak by wystawały poza krawędź odcinka wykopu po min. 12cm. Na początku i końcu odcinka wylewanego fundamentu ułoŝyć dodatkowo dwie pary strzemion co 5cm. Wzmacnianie przeprowadzać ściśle z projektem. Istniejące elementy konstrukcji zburzone na czas prowadzenia robót naleŝy odbudować po ich zakończeniu. Projektowaną ścianę zewnętrzną posadowić na Ŝelbetowej ławie fundamentowej na poziomie ław istniejących. Ławę naleŝy zbroić prętami podłuŝnymi #16 i formować na warstwie betonu podkładowego B10 gr.10cm. Pod słupy Ŝelbetowe zaprojektowano stopy fundamentowe. Stopy naleŝy formować na warstwie betonu podkładowego B10, gr.10cm. NaleŜy pamiętać o wykonaniu zbrojenia wychodzącego ze stopy fundamentowej do konstrukcji słupów. NaleŜy pamiętać o oddzieleniu istniejących elementów konstrukcji od projektowanych dylatacją szerokości 5cm. Nowe wejścia do piwnicy naleŝy wykonać w postaci ściany oporowej posadowionej na głębokości podbudowywanych fundamentów. Konstrukcje naleŝy formować na warstwie betonu podkładowego B10 gr.10cm. Po wykonaniu ściany oporowej naleŝy wykonać konstrukcję schodów ułoŝoną na odpowiednio ukształtowaną i zagęszczoną warstwę pospółki stabilizowanej cementem. Zbrojenie schodów wykonać w postaci siatki prętów #12 o oczkach 15x15cm. Wejścia do części parterowej obiektu wykonać betonowe, zbrojone siatkami prętów #12 o oczkach 15x15cm. P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL

13 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU WYKONAWCZEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH 6.2. Ściany. Projektowane ściany nośne naleŝy wykonać z cegły pełnej na zaprawie cementowowapiennej grubości 25cm. NaleŜy pamiętać o oddzieleniu istniejących elementów konstrukcji od projektowanych dylatacją szerokości 5cm. Projektowane ściany działowe oparte na stropie naleŝy wykonać jako lekkie Strop. Projektowany strop naleŝy wykonać jako Ŝelbetowy oparty pośrednio na belkach stalowych typu HEB 160, HEA 160 i HEB 220. Belki naleŝy oprzeć na ścianach i projektowanym słupie Ŝelbetowym średnicy 20cm. Pod kaŝda belką naleŝy wykonać poduszkę betonową i zakotwić w niej blachę stalową stanowiącą oparcie dla dźwigarów stalowych. Belki naleŝy łączyć między sobą środnikami poprzez spawanie spoiną pachwinowa obustronną grubości 6mm. Belki naleŝy dodatkowo wzmocnić Ŝebrami z blachy grubości 8mm rozstawionymi w odległości 20cm. Zbrojenie płyt Ŝelbetowych wykonać z siatek prętów #12 o oczkach 12x12cm w zbrojeniu dolnym i 20x20cm w zbrojeniu górnym NadproŜa. Projektowane nadproŝa wykonać z dwuteowników walcowanych I160 i I180 I200 i I240. Pod kaŝde nadproŝe naleŝy wykonać poduszkę betonową i zakotwić w niej blachę stalową stanowiącą oparcie dla dźwigarów stalowych. Aby osadzić w ścianie nowe nadproŝe naleŝy wykonać bruzdę poziomą z jednej strony ściany na osadzenie jednej belki stalowej. Następnie ułoŝyć belkę stalową i dokładnie ją podklinować, po czym powtórzyć te czynności z drugiej strony ściany tj. wykonać bruzdę przekuwając całkowicie mur oraz ułoŝyć drugą belkę stalową i dokładnie ją podklinować. W dalszych czynnościach obie belki połączyć przewiązkami rozstawionymi w osiach co 0,40m. Oparcie belek na murze powinno wynosić minimum 30cm Schody. Projektowane schody wykonać jako Ŝelbetowe oparte na murze i kształtowniku stalowym typu HEB 160. Grubość płyty biegowej wynosi 16cm. Schody naleŝy zbroić prętami #12 ułoŝonymi tak jak to pokazano na załączonej dokumentacji rysunkowej. 8. Zabezpieczenie przed korozją elementów stalowych Elementy stalowe naleŝy zabezpieczyć przez zastosowanie powłok malarskich. P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL

14 OPIS TECHNICZNY CZĘŚCI KONSTRUKCYJNEJ DO PROJEKTU WYKONAWCZEGO PRZEBUDOWY I ROZBUDOWY BUDYNKU ŚWIETLICY WIEJSKIEJ W DOMASZKOWICACH 9. Uwagi Opis techniczny wraz z załącznikami stanowi integralną cześć projektu, która wraz z częścią rysunkową stanowi całość opracowania konstrukcyjnego. Roboty budowlane naleŝy prowadzić zgodnie z przepisami Prawa Budowlanego i Polskimi Normami. Wszelkie zmiany i odstępstwa od projektu naleŝy bezwzględnie ustalać w porozumieniu i za zgodą projektanta. Wykonawca ma obowiązek dokonywania bieŝących kontroli wymiarów przed przystąpieniem do kolejnych etapów robót oraz przed zakupem potrzebnych materiałów. Wykonawca ma obowiązek sprawdzić zgodność rozwiązań projektowych z pozostałymi branŝami. Zespół projektowy: Asystent mgr inŝ. Łukasz Bukartyk Projektant mgr inŝ. Paweł Opałka P L A N B U D OPAŁKA PAWEŁ, NYSA, UL. ARMII KRAJOWEJ 6/1, TEL
