1 PROJEKT BUDOWLANY Stadium: Obiekt: Projekt budowlany Adaptacja budynku internatowego na budynek mieszkalny wielorodzinny Adres budowy: WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr.1 BranŜa: Inwestor: Konstrukcja Wojskowa Agencja Mieszkaniowa Oddział Regionalny w Szczecinie ul. Potulicka Szczecin IMIĘ i NAZWISKO UPRAWNIENIA PODPIS Projektował Sprawdził: mgr inŝ. Marek Fert mgr inŝ. Joanna Zapor-Pycińska Uprawnienia budowlane do projektowania w specjalności konstrukcyjno-budowlanej bez ograniczeń nr ewid. 116/Sz/2002 Uprawnienia budowlane do projektowania w specjalności konstrukcyjno-budowlanej bez ograniczeń nr ewid. ZAP/0034/POOK/06 Opracował: mgr inŝ. Paweł Pancyk SZCZECIN, kwiecień 2008r.

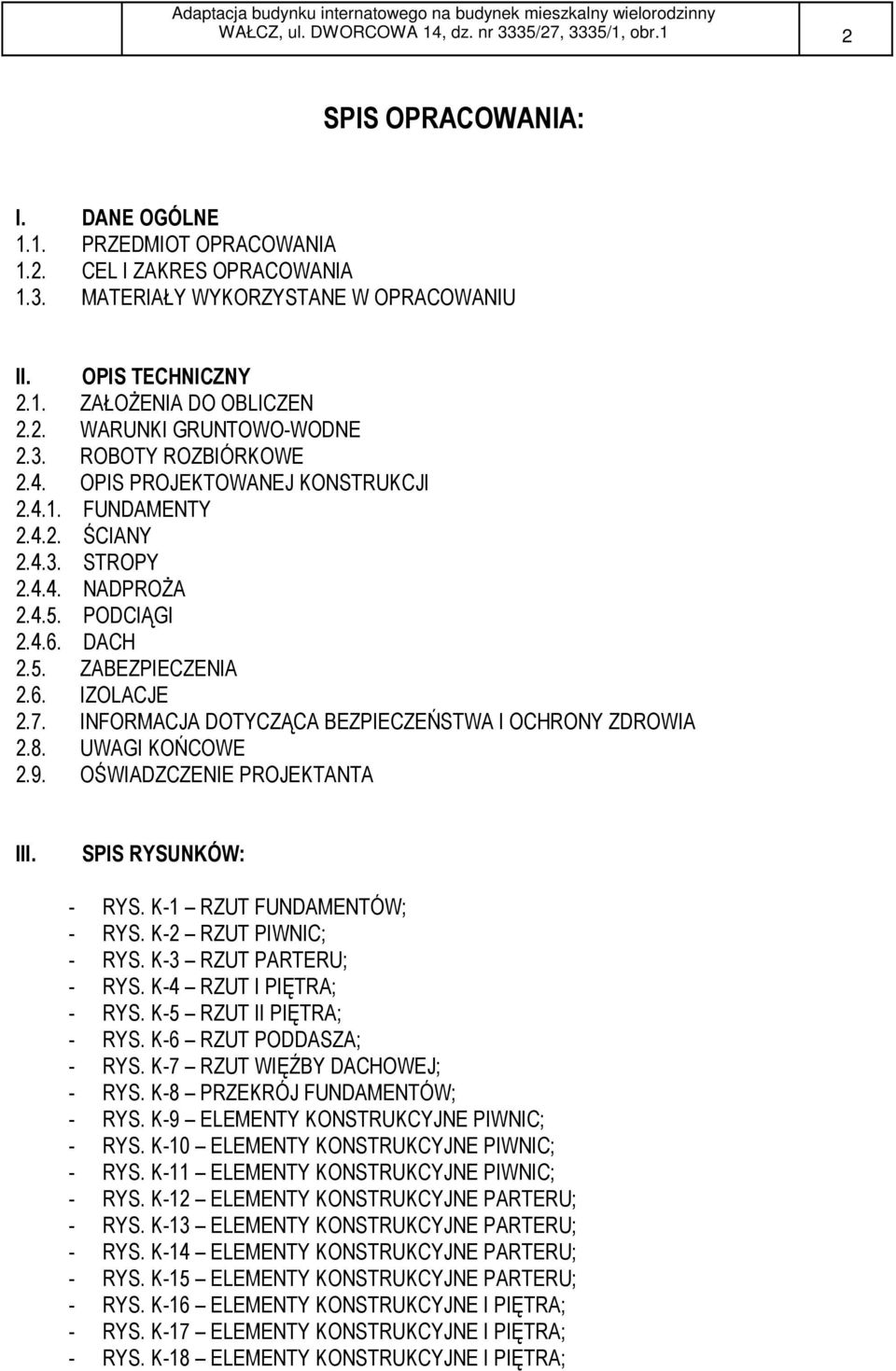

2 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr.1 2 SPIS OPRACOWANIA: I. DANE OGÓLNE 1.1. PRZEDMIOT OPRACOWANIA 1.2. CEL I ZAKRES OPRACOWANIA 1.3. MATERIAŁY WYKORZYSTANE W OPRACOWANIU II. OPIS TECHNICZNY 2.1. ZAŁOśENIA DO OBLICZEN 2.2. WARUNKI GRUNTOWO-WODNE 2.3. ROBOTY ROZBIÓRKOWE 2.4. OPIS PROJEKTOWANEJ KONSTRUKCJI FUNDAMENTY ŚCIANY STROPY NADPROśA PODCIĄGI DACH 2.5. ZABEZPIECZENIA 2.6. IZOLACJE 2.7. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 2.8. UWAGI KOŃCOWE 2.9. OŚWIADZCZENIE PROJEKTANTA III. SPIS RYSUNKÓW: - RYS. K-1 RZUT FUNDAMENTÓW; - RYS. K-2 RZUT PIWNIC; - RYS. K-3 RZUT PARTERU; - RYS. K-4 RZUT I PIĘTRA; - RYS. K-5 RZUT II PIĘTRA; - RYS. K-6 RZUT PODDASZA; - RYS. K-7 RZUT WIĘŹBY DACHOWEJ; - RYS. K-8 PRZEKRÓJ FUNDAMENTÓW; - RYS. K-9 ELEMENTY KONSTRUKCYJNE PIWNIC; - RYS. K-10 ELEMENTY KONSTRUKCYJNE PIWNIC; - RYS. K-11 ELEMENTY KONSTRUKCYJNE PIWNIC; - RYS. K-12 ELEMENTY KONSTRUKCYJNE PARTERU; - RYS. K-13 ELEMENTY KONSTRUKCYJNE PARTERU; - RYS. K-14 ELEMENTY KONSTRUKCYJNE PARTERU; - RYS. K-15 ELEMENTY KONSTRUKCYJNE PARTERU; - RYS. K-16 ELEMENTY KONSTRUKCYJNE I PIĘTRA; - RYS. K-17 ELEMENTY KONSTRUKCYJNE I PIĘTRA; - RYS. K-18 ELEMENTY KONSTRUKCYJNE I PIĘTRA;

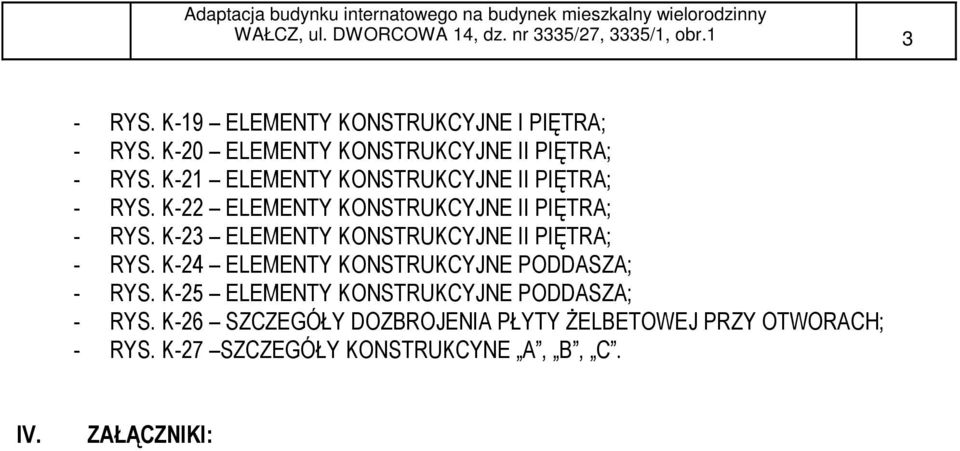

3 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr RYS. K-19 ELEMENTY KONSTRUKCYJNE I PIĘTRA; - RYS. K-20 ELEMENTY KONSTRUKCYJNE II PIĘTRA; - RYS. K-21 ELEMENTY KONSTRUKCYJNE II PIĘTRA; - RYS. K-22 ELEMENTY KONSTRUKCYJNE II PIĘTRA; - RYS. K-23 ELEMENTY KONSTRUKCYJNE II PIĘTRA; - RYS. K-24 ELEMENTY KONSTRUKCYJNE PODDASZA; - RYS. K-25 ELEMENTY KONSTRUKCYJNE PODDASZA; - RYS. K-26 SZCZEGÓŁY DOZBROJENIA PŁYTY śelbetowej PRZY OTWORACH; - RYS. K-27 SZCZEGÓŁY KONSTRUKCYNE A, B, C. IV. ZAŁĄCZNIKI:

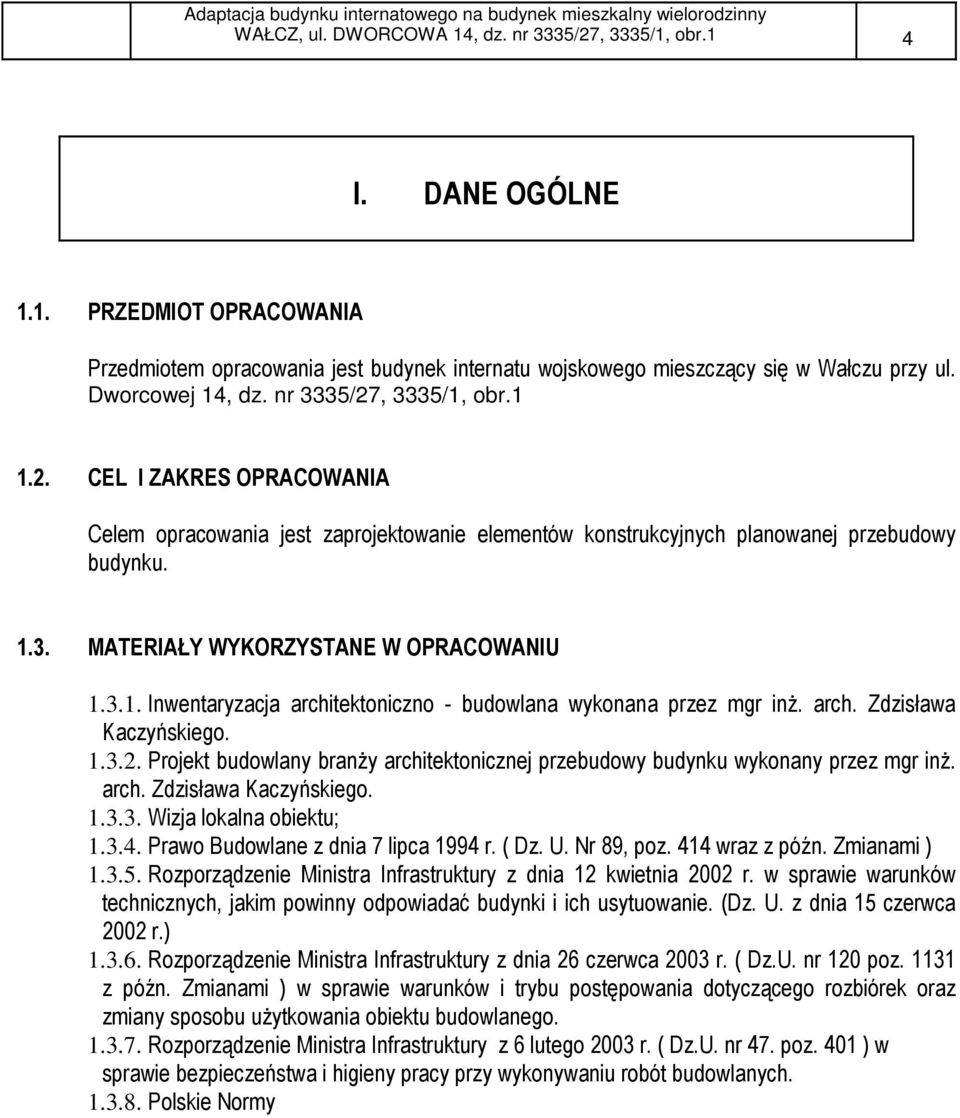

4 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr.1 4 I. DANE OGÓLNE 1.1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest budynek internatu wojskowego mieszczący się w Wałczu przy ul. Dworcowej 14, dz. nr 3335/27, 3335/1, obr CEL I ZAKRES OPRACOWANIA Celem opracowania jest zaprojektowanie elementów konstrukcyjnych planowanej przebudowy budynku MATERIAŁY WYKORZYSTANE W OPRACOWANIU Inwentaryzacja architektoniczno - budowlana wykonana przez mgr inŝ. arch. Zdzisława Kaczyńskiego Projekt budowlany branŝy architektonicznej przebudowy budynku wykonany przez mgr inŝ. arch. Zdzisława Kaczyńskiego Wizja lokalna obiektu; Prawo Budowlane z dnia 7 lipca 1994 r. ( Dz. U. Nr 89, poz. 414 wraz z późn. Zmianami ) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. (Dz. U. z dnia 15 czerwca 2002 r.) Rozporządzenie Ministra Infrastruktury z dnia 26 czerwca 2003 r. ( Dz.U. nr 120 poz z późn. Zmianami ) w sprawie warunków i trybu postępowania dotyczącego rozbiórek oraz zmiany sposobu uŝytkowania obiektu budowlanego Rozporządzenie Ministra Infrastruktury z 6 lutego 2003 r. ( Dz.U. nr 47. poz. 401 ) w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych Polskie Normy

5 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr.1 5 II. OPIS TECHNICZNY 2.1. ZAŁOśENIA DO OBLICZEN Budynek znajduje się w 2-ej strefie śniegowej (wg PN-80/B-02010/Az1 z października 2006r.) oraz I strefie wiatrowej. Pokrycie dachówką karpiówką w koronkę. Konstrukcja istniejącej więźby dachowej : płatwiowo kleszczowa. ObciąŜenie uŝytkowe stropów : - dla pomieszczeń mieszkalnych 1,5 kn/m 2 - dla pomieszczeń poddasza 1,2 kn/m 2 - dla ciągów komunikacyjnych 3,0 kn/m 2 Jako schemat statyczny nadproŝy oraz podciągów przyjęto belki jedno i dwuprzęsłowe wolnopodparte WARUNKI GRUNTOWO-WODNE Warunki gruntowo wodne określono poprzez wykonanie odkrywki. W poziomie posadowienia stwierdzono zaleganie piasków grubych oraz z domieszką Ŝwiru zagęszczonych, wilgotnych. Wody gruntowej w poziomie posadowienia nie stwierdzono. Posadowienie bezpośrednie jest moŝliwe, a grunt nadaje się do posadowienia nowych elementów konstrukcji budynku. Szerokości ław obliczono dla dopuszczalnych napręŝeń pod podstawą fundamentu 300 kpa. Przyjęcie powyŝszych nośności podłoŝa winno być skonsultowane z geotechnikiem. W trakcie realizacji obiektu ( z wykonanych juŝ wykopów ) naleŝy wykonać odwierty sprawdzające do głębokości ok. 3,0m poniŝej posadowienia. Przed przystąpieniem do robót fundamentowych, dokonać odbioru wykopu przez uprawnionego geotechnika. W przypadku wystąpienia poniŝej poziomu posadowienia fundamentów nasypów niekontrolowanych, torfów lub gruntów spoistych miękkoplastycznych, naleŝy je usunąć, a miejsca po nich wypełnić chudym betonem lub piaskiem grubym zagęszczonym o ID=0,60. Konieczne jest całkowite usunięcie spod fundamentów warstwy nasypów niekontrolowanych, które w Ŝadnym przypadku nie mogą stanowić podłoŝa budowlanego. 2.3 ROBOTY ROZBIÓRKOWE W istniejącym obiekcie przewiduje się następujące roboty rozbiórkowe: Rozbiórka części stropów w miejscach wykonywania nowych otworów i przebić instalacyjnych; Rozbiórka części ścian wewnętrznych;

6 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr Wykonanie nowych, bądź rozszerzenie istniejących otworów w ścianach wewnętrznych wzmocnienie otworów w ścianach wewnętrznych; Rozbiórka kominów i ścian działowych, Rozbiórka stropu poddasza o konstrukcji drewnianej, Rozbiórka wszystkich warstw okładzinowych i wykończeniowych ścian i stropów. 2.4 OPIS PROJEKTOWANEJ KONSTRUKCJI FUNDAMENTY Zaprojektowano podbicie istniejących fundamentów. Podbicie wykonać jako ławę Ŝelbetową z betonu B20 zbrojoną poprzecznie prętami Ø 12 co 20 cm. Podbijany fundament obniŝyć o 25cm w stosunku do istniejących fundamentów. Prace podbijania wykonywać odcinkami o szerokości ~1,0m. Jednocześnie nie moŝe być podkopane więcej niŝ 20% fundamentu. Prace naleŝy prowadzić tak, aby nie naruszyć naturalnej struktury podłoŝa gruntowego, wykopy muszą być dobrze i mocno obudowane, tak aby zapobiec usuwaniu się ziemi spod innych fragmentów konstrukcji. Podczas prac związanych z podbijaniem naleŝy stale obserwować osiadanie budynku, a przy jakichkolwiek odkształceniach natychmiast zabezpieczyć ściany i stropy. Zaprojektowano nowe ławy fundamentowe Ŝelbetowe z betonu B20 zbrojone prętami podłuŝnymi 4 Ø 12 oraz strzemionami Ø 6 co 20 cm. Dokładny poziom posadowienia projektowanych fundamentów naleŝy dostosować do poziomu istniejących, podbitych fundamentów. Izolacja pionowa ław i ścian fundamentowych 2x papa na lepiku lub papa termozgrzewalna; Izolacja pozioma ław 2x papa na lepiku lub papa termozgrzewalna ŚCIANY Ściany i filary piwnic projektowane nośne z bloczków betonowych M20 na zaprawie cementowo wapiennej marki 5 ( MPa ). Zamurowania z cegły ceramicznej pełnej kl.150 na zaprawie cementowo wapiennej marki 5 ( MPa ). Nowe zamurowania wykonać wiąŝąc mur z istniejącymi ścianami poprzez wykonanie strzępi. Projektowane ściany nośne gr. 25 cm, z bloczków z betonu komórkowego odmiany 600. Projektowane ścianki działowe kondygnacji nadziemnych z płyt PRO-MONTA gr. 8 i 12cm. Projektowane obudowy kominów z płyt PRO-MONTA gr. 8cm STROPY Zaprojektowano przebicia istniejących stropów Ŝelbetowych na kominy i otwory wentylacyjne. Obudowy kominów wentylacyjnych, naleŝy ustawiać na płycie Ŝelbetowej, a w samej płycie wykonać tylko otwory na przewody kominowe.

7 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr.1 7 Pustaki kominów spalinowych opierać na stropie nad piwnicą, a strop piwnicy w miejscu oparcia pustaków podmurować filarem FL-1 z bloczków betonowych. W płytach Ŝelbetowych na wszystkich kondygnacjach wykonać tylko otwór pod pustak spalinowy. Uzupełnienie stropu stanową dwuteowniki stalowe i płyty Ŝelbetowe z betonu B20, zbrojone stalą 34GS i St0S. Linie wycięcia istniejącego stropu, naleŝy ustalić na budowie. Projektowane dwuteowniki stalowe naleŝy osadzać w istniejącej ścianie poprzez wykonanie bruzdy i obetonowanie osadzonej belki stalowej betonem B20. Do projektowanych elementów stalowych naleŝy dospawać pręty z istniejącego stropu Ŝelbetowego i z projektowanych płyt Ŝelbetowych, uzupełniających fragmenty wyburzonego stropu. Długości belek stalowych podporowych sprawdzić na budowie przed zamówieniem. Nad poddaszem zaprojektowano strop o konstrukcji drewnianej, oparty częściowo na istniejących i projektowanych ścianach, a częściowo na istniejących płatwiach. Belki drewniane o przekroju 8x18cm co ~80cm, oraz 6x18cm co ~80cm, z drewna litego klasy C24. Elementy drewniane mocować za pomocą systemowych łączników ciesielskich typu BMF. Projektowane elementy drewniane naleŝy zaimpregnować NADPROśA NadproŜa w istniejących ścianach z belek stalowych dwuteowych, oraz z kątowników w przypadku ścianek działowych. Przed wykonaniem tych otworów naleŝy osadzić belki stalowe jako nadproŝa. Sposób osadzenia opisano w pkt Wymiary sprawdzić na budowie Kolejność czynności przy osadzaniu belek nadproŝowych Wykuć bruzdę od jednej strony pomieszczenia na głębokość ok.1/3 grubości ściany, Po oczyszczeniu bruzdy z resztek gruzu i zmyciu jej wodą ułoŝyć na obydwu końcach bruzdy warstwę zaprawy cementowej 1:3, minimum marki 80, grubości 2-3 cm a następnie osadzić belkę stalową, Po związaniu zaprawy na podporach naleŝy wolne przestrzenie pomiędzy belką a ścianą wypełnić zaprawą cementową 1:3, minimum marki 80, Wykuć bruzdę od drugiej strony na głębokość ok. 1/3 grubości ściany, Po oczyszczeniu bruzdy z resztek gruzu i zmyciu jej wodą ułoŝyć na obydwu końcach bruzdy warstwę zaprawy cementowej 1:3, minimum marki 80, grubości 2-3 cm a następnie osadzić kolejne belki stalowe ( jedną lub dwie w zaleŝności od ilości projektowanych belek), Po związaniu zaprawy na podporach naleŝy wolne przestrzenie pomiędzy belką a ścianą wypełnić zaprawą cementową 1:3, minimum marki 80, Belki skręcić ze sobą śrubami φ 12(φ16) co ok. 80 cm (dotyczy podciągów stalowych), Wykuć przewidziany otwór w murze, Belki owinąć siatką Rabitza i obetonować,

8 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr PODCIĄGI Przed wyburzeniem ścian nośnych naleŝy osadzić belki stalowe jako podciągi. Podciągi zaprojektowano jako dwuteowniki walcowane ze stali St3S. Projektowane podciągi stalowe naleŝy osadzać analogicznie jak stalowe nadproŝa. Sposób osadzenia opisano w pkt Wymiary sprawdzić na budowie DACH Zaprojektowano wycięcia na kominy w połaci dachowej. W tym celu zaprojektowano wymiany 12x16cm z drewna C24, które naleŝy opierać na projektowanych miejscami istniejących krokwiach 12x16cm. Główny układ konstrukcji więźby dachowej pozostanie niezmieniony. NaleŜy wymienić lub wzmocnić część elementów więźby dachowej. Istniejące elementy naleŝy zaimpregnować. W układach dźwigarowych istniejące stalowe ściągi z płaskownika, które z uwagi na napręŝenia termiczne ulegają deformacji i odkształceniom, naleŝy ponownie naciągnąć i zczepić oraz umieścić w warstwie izolacyjnej posadzki pozwalając na swobodę odkształceń. Zabrania się mocowania ściągów do stropu Ŝelbetowego ZABEZPIECZENIA Elementy Ŝelbetowe wykonane tradycyjnie, zabezpieczone przed korozją przez przyjęcie otulin o grubościach określonych normą. Elementy stalowe zabezpieczyć przed korozją w następujący sposób: - stopień czystości powierzchni 2, - malowanie farbą 1 * farba olejno Ŝywiczna do gruntowania przeciwrdzewna cynkowa 60 %. Elementy stalowe zabezpieczyć poprzez obetonowanie Elementy drewniane więźby dachowej zabezpieczyć środkami grzybobójczymi i uodpornić na działanie ognia IZOLACJE NaleŜy wykonać pionową izolację ścian piwnicy typu średniego z 2x papy asfaltowej na lepiku lub z papy termozgrzewalnej. 2.7 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Realizacja niniejszego projektu moŝe stwarzać zagroŝenia dla bezpieczeństwa i zdrowia ludzi. Przy wykonywaniu robót prowadzone będą następujące rodzaje prac: - wykonywanie prac rozbiórkowych na wysokości powyŝej 8 m, - wykonywanie prac budowlanych na wysokości, - wykonywanie robót przy uŝyciu dźwigu,

9 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr.1 9 Wykonawca przed przystąpieniem do wykonywania robót budowlanych jest obowiązany opracować instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych przez nich robót. Zabezpieczenia ludzi przed powyŝszymi zagroŝeniami naleŝy określić w Planie bezpieczeństwa i ochrony zdrowia ( plan bioz ) zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagroŝenia bezpieczeństwa i zdrowia ludzi (Dz. U. Nr 151, poz. 1256). Plan bioz powinien zawierać: - zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych elementów - wykaz istniejących obiektów budowlanych podlegających rozbiórce - informacje dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia - informację o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie do rodzaju zagroŝenia - informację o sposobie prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych - określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy - wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń - wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych W czasie prac budowlanych naleŝy bezwzględnie przestrzegać obowiązujących przepisów i zasad w zakresie BHP. Pracownicy przystępujący do pracy na wysokości powinni być dopuszczeni do w/w prac przez kierownika budowy. KaŜdy pracownik powinien znać przepisy i zasady BHP, brać udział w szkoleniu i instruktaŝu z tego zakresu oraz poddać się wymaganym egzaminom. Pracownicy powinni posiadać aktualne badania lekarskie oraz uprawnienia do pracy na wysokości. Powinni być równieŝ wyposaŝenie w odpowiednie środki bezpieczeństwa UWAGI KOŃCOWE - Prace budowlane wykonywać pod nadzorem osoby posiadającej uprawnienia do kierowania robotami budowlanymi. - Prace budowlane naleŝy wykonywać zgodnie z obowiązującymi przepisami, z zasadami BHP, wymogami realizacji i odbioru robót ogólnobudowlanych oraz zgodnie z zasadami sztuki budowlanej. - Wszelkie uzupełnienia i zmiany mogą być dokonane jedynie w ramach nadzoru autorskiego. - Wszystkie uŝyte materiały budowlane i wykończeniowe powinny posiadać atest ITB. - Projekt rozpatrywać łącznie z projektami branŝowymi.

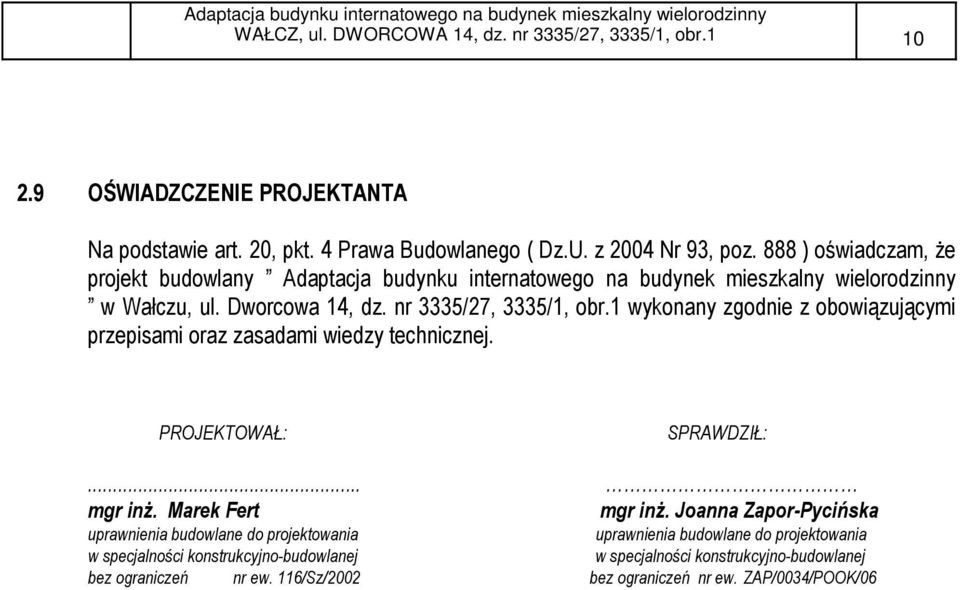

10 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr OŚWIADZCZENIE PROJEKTANTA Na podstawie art. 20, pkt. 4 Prawa Budowlanego ( Dz.U. z 2004 Nr 93, poz. 888 ) oświadczam, Ŝe projekt budowlany Adaptacja budynku internatowego na budynek mieszkalny wielorodzinny w Wałczu, ul. Dworcowa 14, dz. nr 3335/27, 3335/1, obr.1 wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. PROJEKTOWAŁ: SPRAWDZIŁ:... mgr inŝ. Marek Fert mgr inŝ. Joanna Zapor-Pycińska uprawnienia budowlane do projektowania uprawnienia budowlane do projektowania w specjalności konstrukcyjno-budowlanej w specjalności konstrukcyjno-budowlanej bez ograniczeń nr ew. 116/Sz/2002 bez ograniczeń nr ew. ZAP/0034/POOK/06

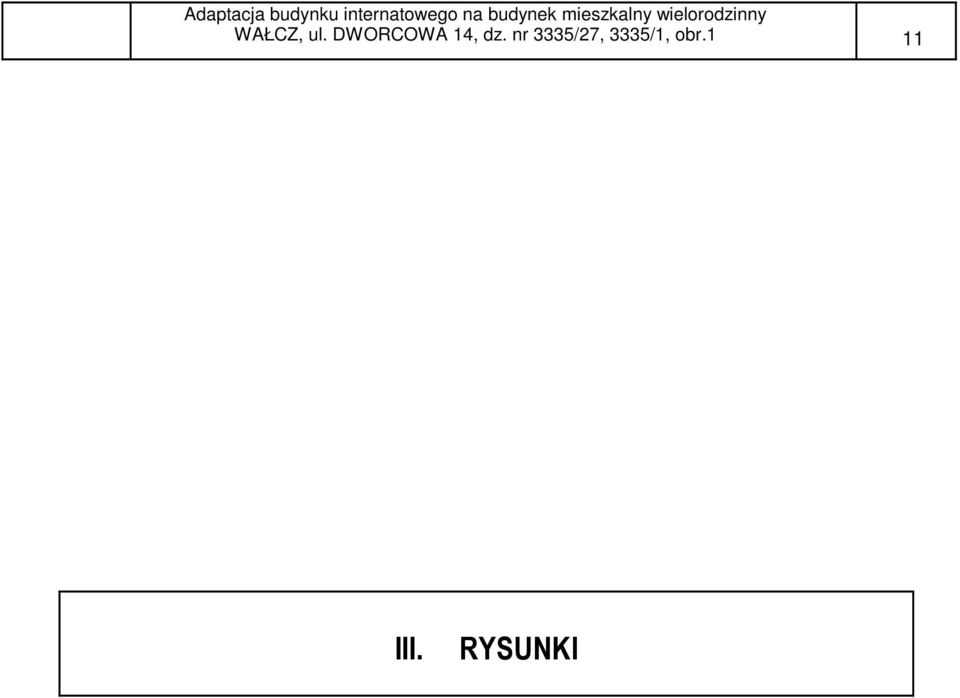

11 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr.1 11 III. RYSUNKI

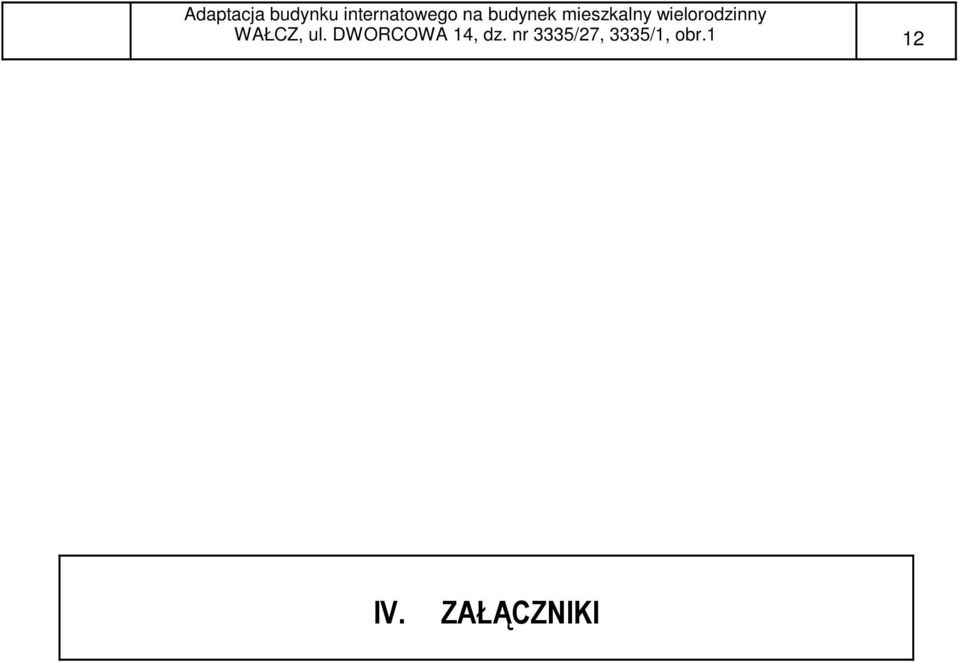

12 WAŁCZ, ul. DWORCOWA 14, dz. nr 3335/27, 3335/1, obr.1 12 IV. ZAŁĄCZNIKI
