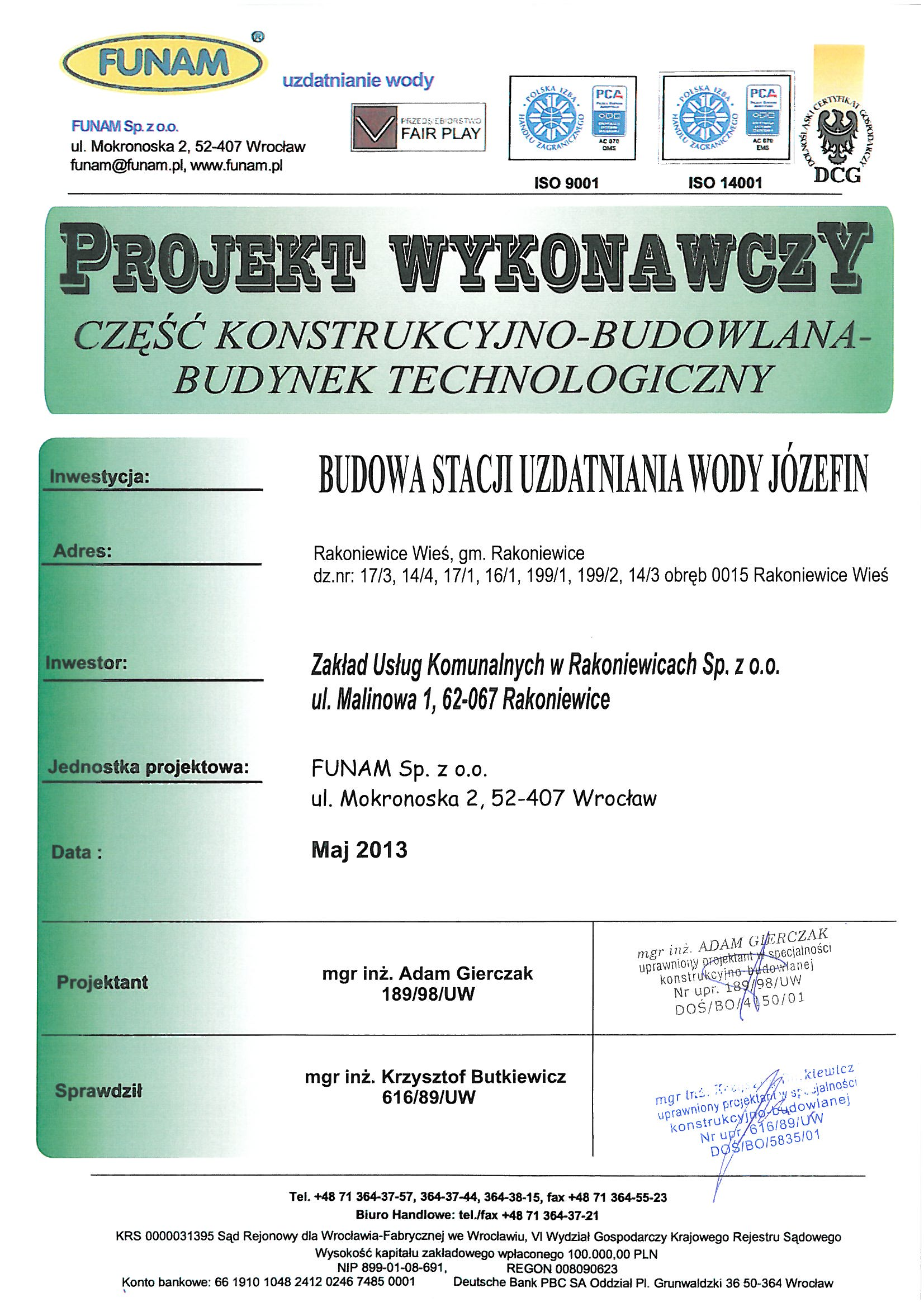

Budowa Stacji Uzdatniania Wody w Józefinie PROJEKT WYKONAWCZY cz. konstrukcyjno-budowlana budynek technologiczny

Transkrypt

1

2 Budowa Stacji Uzdatniania Wody w Józefinie PROJEKT WYKONAWCZY cz. konstrukcyjno-budowlana budynek technologiczny ZAWARTOŚĆ OPRACOWANIA: I. Opis techniczny II. Część rysunkowa wg spisu: Rzut i przekrój fundamentów rys. nr K-1 Rzut przyziemia elementy konstrukcyjne rys. nr K- Rzut i przekroje więźby dachowej rys. nr K- Zbrojenie ław i płyty fundamentowej i schodów zewn. rys. nr K-4 Zbrojenie słupów Ŝelbetowych rys. nr K-5 Zbrojenie wieńców Ŝelbetowych i kanału elektrycznego rys. nr K-6 I OPIS TECHNICZNY 1. Obliczenia statyczne omówienie wyników Wykonano kompleksowe obliczenia statyczne dotyczące konstrukcji budynku. Zestawienia obciąŝeń wykonano w oparciu o normę obciąŝeń stałych i zmiennych. Statykę budynku po zestawieniu obciąŝeń opracowano wykorzystując program komputerowy RM-Win. Wymiarowanie elementów nośnych zostało wykonane w oparciu o otrzymane wielkości statyczne sił wewnętrznych, momentów zginających, sił poprzecznych i podłuŝnych, oraz obowiązujące normy dotyczące projektowania konstrukcji. Posadowienie obiektu zaprojektowano w oparciu o obowiązującą normę posadowień. Obiekt znajduje się w I strefie wiatrowej i 1 śniegowej Warunki norm jak niŝej: PN-8/B ObciąŜenia budowli (1) PN-/B-0010 ObciąŜenia śniegiem PN-77/B-0011 ObciąŜenia wiatrem PN-B-0150 z 000r. Konstrukcje drewniane () PN-B-064/00 Konstrukcje betonowe, Ŝelbetowe i spręŝone () PN-B-000 Konstrukcje murowe niezbrojone. (4) PN-81/B-000 Posadowienie bezpośrednie budowli (5) PN-59/B-000 Grunty budowlane (6) W/w warunki zostały zachowane w zakresie zapewnienia stanów granicznych nośności i uŝytkowania projektowanego obiektu. Obliczenia znajdują się w archiwum projektanta FUNAM Sp. z o.o., ul. Mokronoska, Wrocław

3 Budowa Stacji Uzdatniania Wody w Józefinie PROJEKT WYKONAWCZY cz. konstrukcyjno-budowlana budynek technologiczny. Lokalizacja obiektu Obiekt jest zlokalizowany w Józefinie Gm. Rakoniewice. Jest to I strefie śniegowa i I strefa wiatrowa. Umowna głębokość przemarzania gruntu h z = 0,8 m.. Warunki gruntowe i roboty ziemne: Zostały opracowane w oparciu o dokumentacje geotechniczną: W oparciu i opinię mgr Michał Tarnas upr. nr XI/47/01 XII/48/01 mgr Jakub Bukowski upr. nr XI/8/01 XII/9/01 Informacje zawarte w opinii: Klasyfikację i charakterystykę gruntów przeprowadzono na podstawie prac polowych wierceń, badań makroskopowych i kontrolnych badań laboratoryjnych próbek gruntu, analizy archiwalnych materiałów oraz analizy i obliczeń inŝynierskich zgodnie z normami gruntowymi. Wśród gruntów nawierconych w podłoŝu planowanej inwestycji stwierdzono wyłącznie plejstoceńskie grunty rodzime o genezie glacjalnej. Są one reprezentowane najprawdopodobniej przez osady zlodowacenia północnopolskiego. Parametrem wiodącym dla gruntów spoistych był stopień plastyczności IL określony na podstawie badań makroskopowych cech gruntów, tj. przebiegu analizy wałeczkowania. Nawiercone w podłoŝu planowanej inwestycji grunty rodzime ujęto w warstwy geotechniczne. Ich szczegółową charakterystykę przedstawiono poniŝej, a parametry geotechniczne zebrano w tabeli w załączniku nr 5. Przestrzenny układ warstw natomiast obrazują przekroje geotechniczne (zał. ). Generalnie naleŝy stwierdzić, Ŝe podłoŝe gruntowe charakteryzuje się korzystnymi warunkami gruntowo wodnymi. Warstwa geotechniczna I a obejmuje glinę piaszczystą w stanie twardoplastycznym, o uogólnionym stopniu plastyczności IL=0,0 Warstwa geotechniczna I b obejmuje glinę piaszczystą w stanie półzwartym, o uogólnionym stopniu plastyczności IL=0,05 Warstwa geotechniczna I c obejmuje glinę piaszczystą w stanie zwartym, o uogólnionym stopniu plastyczności IL=0,00 - opinia geotechniczna została wykonana głównie na podstawie 6 otworów wiertniczych w Rakoniewicach Józefin. - prace terenowe nie spowodowały negatywnego wpływu na środowisko gruntowo wodne - podłoŝe gruntowe terenu badań, do głębokości 5,0 m p.p.t., charakteryzują proste warunki gruntowo-wodne - gliny piaszczyste charakteryzują się korzystnymi warunkami gruntowo - wodnymi - zgodnie z PN-B-000:1981 Posadowienie bezpośrednie budowli, podłoŝe gruntowe podzielono na warstwy geotechniczne. Dla kaŝdej wydzielonej warstwy ustalono charakterystyczne wartości normowe parametrów geotechnicznych. - podczas wykonywania wierceń nie natrafiono na zwierciadło wód podziemnych, zatem zalega ono na głębokościach większych niŝ 5 m. - głębokość przemarzania gruntów dla rejonu przeprowadzonych badań wynosi hz = 0,8 m FUNAM Sp. z o.o., ul. Mokronoska, Wrocław

4 Budowa Stacji Uzdatniania Wody w Józefinie PROJEKT WYKONAWCZY cz. konstrukcyjno-budowlana budynek technologiczny wg normy PN-B-000: proponuje się posadowienie bezpośrednie na glinach zalegających pod warstwą nasypu. - strop glin zalegający bezpośrednio pod warstwą nasypu charakteryzuje twardoplastyczny stan. W przypadku posadawiania obiektu na tej warstwie geotechnicznej naleŝy pamiętać o ochronie glin przed dodatkowym nawodnieniem zgodnie z normą PN- B 000. Dodatkowe nawodnienie spowoduje uplastycznienie się glin. - w przypadku uplastycznienia się glin w wykopie zaleca się wymianę na grunt stabilizowany cementem. - za reper do niwelacji terenu przyjęto studzienkę o rzędnej 107,96 m n.p.m. 4. Fundamenty: Ławy fundamentowe zaprojektowano na poziomie posadowienia -1,70 0,00 = 108,00 mnpm -1,70 = 106,0 mnpm W poziomie posadowienia mogą występować jeszcze grunty nienośne i nasypowe i humus, naleŝy je wymienić je na pospółkę zagęszczoną do stopnia id=min.0,66 lub chudy beton i zagęścić mechanicznie Ławy fundamentowe naleŝy wykonać z betonu klasy B5 o grubości 40cm i wymiarach według rysunku rzutu fundamentów na warstwie podkładowej o grubości 10cm z betonu klasy B10 na warstwie gruntu rodzimego. NaleŜy zachować otulinę zbrojenia ~5cm. Beton klasy B5, stal AIIIN Epstal 5. Płyta1 pod zbiorniki Projektuje się płytę Ŝelbetową grubości 5cm posadowionej na klińcu 0- pospólce ubitej do Id=0,70 na gruncie rodzimym Płytę oddylatować od posadzki budynku 6. Ściany fundamentowe: Ściany fundamentowe o grubości 4cm zaprojektowano jako murowane z bloczków betonowych na zaprawie cementowej klasy 10MPa. Od góry ściany naleŝy wzmocnić wieńcem Ŝelbetowym typu W0 Typy izolacji podano w opisie architektury. 7. Ściany nośne parteru: Ściany nośne zewnętrzne (5cm) naleŝy wykonać w technologii typu Porotherm klasy 10MPa na zaprawie cementowo-wapiennej 10MPa. Wewnętrzne ściany nośne równieŝ w technologii Porotherm klasy 10MPa W ścianach zewnętrznych wykonywać słupy Ŝelbetowe 4x4cm jak na rysunku. Posadzka na poziomie 0,00 stanowi usztywnienie sciany i słupów. Zaleca się oddylatowanie jej od ściany folia budowlaną FUNAM Sp. z o.o., ul. Mokronoska, Wrocław 4

5 Budowa Stacji Uzdatniania Wody w Józefinie PROJEKT WYKONAWCZY cz. konstrukcyjno-budowlana budynek technologiczny 8. Słupy Ŝelbetowe. W ścianach zewnętrznych z uwagi na ich stosunkowo duŝą wysokość zaprojektowano słupy Ŝelbetowe. Słupy wylewać po ich zazbrojeniu wraz z murowaną ścianą. W spoinach ścian zamontować pręty stalowe zgodnie z wymaganiami systemu Porotherm Słupy 4x4cm zbrojone 4 prętami φ14aiiin epstal i strzemionami φ6 co 0cm i 10cm, beton B5. Przerwy w betonowaniu wykonywać w miejscach, przy połączeniu z fundamentem oraz przy połączeniu z wieńcem Ŝelbetowym. 9. NadproŜa i wieńce Ŝelbetowe NadproŜa nad otworami okiennymi i drzwiowymi w ścianach nośnych zewnętrznych nadproŝa zaprojektowano jako prefabrykowane typu L19. NadproŜa moŝna zamienić na monolityczne 4x4cm zbrojone 4φ1AIIIN EPSTAL i strzemionami 6mm co 0cm NadproŜa od zewnątrz ocieplić styropianem zgodnie z proj. architektury. Wieńce wykonywać po obwodzie budynku i łączyć monolitycznie ze słupami Ŝelbetowymi. Przy połaczeniu z więźbą dachową zaprojektowano wieniec o wysokości 4cm. W wieńcu dachowym przed betonowaniem osadzić kotwy do zamontowania dźwigarów dachowych 16mm co 90cm. Kotwy moŝna zamontować jako wklejane przed montaŝem dachu. Na ścianach wewnętrznych wykonać wieniec od góry celem usztywnienia ścian 10. Dach: Do wykonania więźby naleŝy uŝyć drewna klasy C0. Zaprojektowano więźbę drewnianą w postaci kratownic drewnianych. Więźbę moŝna alternatywnie sprefabrykować np. na typ wiązary Burkietowicz. Firma wykonuje projekt w cenie usługi. Dźwigary montować do wieńca za pośrednictwem złączy kątowych z obu stron Drewno zabezpieczyć środkami grzybo i owadobójczymi Uwagi końcowe: Roboty budowlano-montaŝowe naleŝy wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót i sztuką budowlaną. Wszelkie odstępstwa od projektu naleŝy konsultować z projektantem. Projektant: Adam Gierczak FUNAM Sp. z o.o., ul. Mokronoska, Wrocław 5

6 1 A A B B C C 1 q

7 A B C słup S 1 schody na gruncie 10% x5x15 projektowany daszek nad drzwiami konstrukcja profile stalowe pokrycie blacha stalowa powlekana wycieraczka 100x cm Dz 1% Dz1 o4 nad iem nawietrznik podokienny N- 00 cm nad posadzką h nadproża= 17 h nadproża= 17 h nadproża = 17 h parapetu= 17 Dw Dw ±0 zawór ze złaczką nad iem o4 W-4 W-5 Dw 10 słup S h nadproża = 17 h parapetu= 17 h nadproża= 17 W-6 W-7 W-4 W-5 komin went. z bloczków ceramicznych 19cmx19cm średnica komina O 16 cm obmurować cegłą 6cm ściana z bloczków gazobetonowych 1 cm wymurować do wysokosci 0 cm ściana z porothermu 5 cm wymurować do dachu żelbetowy kanał elektryczny wg. proj. konstrukcji W- otwór montażowy szer. 40 cm wysokość 0 cm, zamurować po wprowadzeniu urzadzeń ±0=xx,xxx m.n.p.m. W- W- kanał elek. 0x50cm słup S +5 słup S1 h parapetu= 17 słup S1 nadproża = 17 h parapetu= 17 nadproża = o nad iem o nad iem 1 A B C q

8 A B C 1 schody na gruncie 10% x5x15 projektowany daszek nad drzwiami konstrukcja profile stalowe pokrycie blacha stalowa powlekana wycieraczka 100x cm Dz 1% Dz1 o4 nad iem nawietrznik podokienny N- 00 cm nad posadzką h nadproża= 17 h nadproża= 17 h nadproża = 17 h parapetu= 17 Dw Dw ±0 zawór ze złaczką nad iem o4 W-4 W-5 Dw 10 słup S h nadproża = 17 h parapetu= 17 h nadproża= 17 W-6 W-7 W-4 W-5 komin went. z bloczków ceramicznych 19cmx19cm średnica komina O 16 cm obmurować cegłą 6cm ściana z bloczków gazobetonowych 1 cm wymurować do wysokosci 0 cm ściana z porothermu 5 cm wymurować do dachu żelbetowy kanał elektryczny wg. proj. konstrukcji słup S W- otwór montażowy szer. 40 cm wysokość 0 cm, zamurować po wprowadzeniu urzadzeń ±0=xx,xxx m.n.p.m. W- W- kanał elek. 0x50cm słup S +5 słup S1 h parapetu= 17 słup S1 h nadproża = 17 h parapetu= 17 h nadproża = o nad iem o nad iem 1 A B C 1xpapa 1xpapa q

9 q
