AUDYT ENERGETYCZNY BUDYNKU. Królewiecka 35

Transkrypt

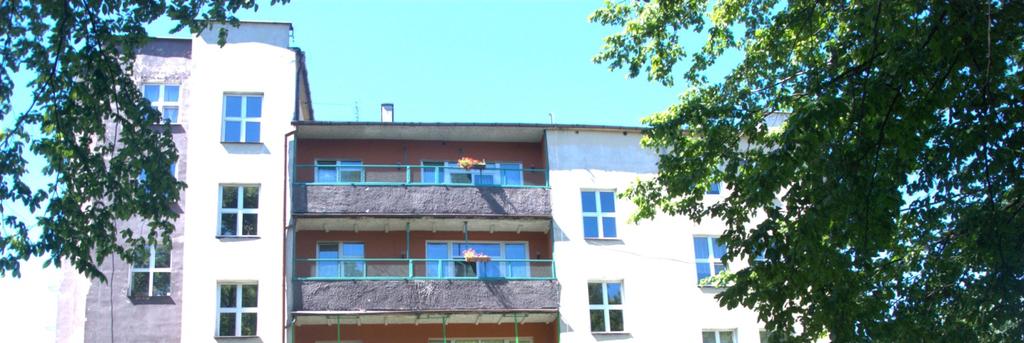

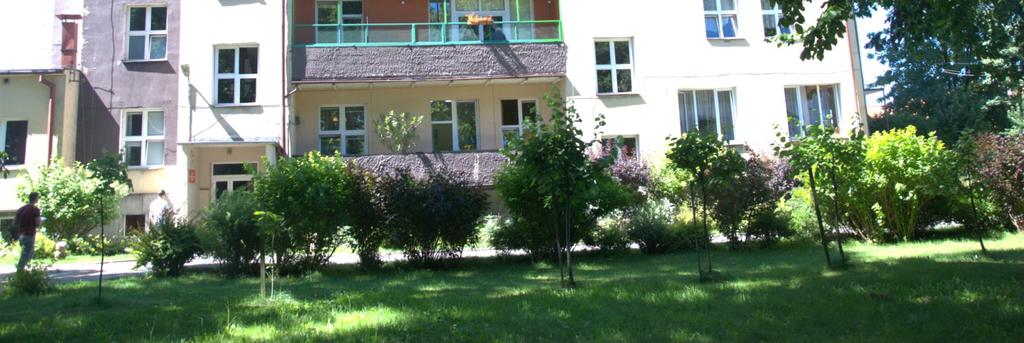

1 Królewiecka 35.xls AUDYT ENERGETYCZNY BUDYNKU Adres budynku ulica: Królewiecka 35 kod: miejscowość Braniewo powiat: braniewski województwo: warmińsko-mazurskie Wykonawca audytu imię i nazwisko : tytuł zawodowy: nr opracowania Jacek Gębski mgr inż

2 str.1 TABELA 1. STRONA TYTUŁOWA AUDYTU ENERGETYCZNEGO BUDYNKU 1. DANE INDENTYFIKACYJNE BUDYNKU 1.1 Rodzaj budynku Użyteczności publicznej 1.2. Rok budowy Inwestor 1.4. Adres budynku Starostwo Powiatowe w Braniewie (nazwa, nazwisko i imię, adres do korespondencji, PESEL) ul. Piłsudskiego 2 ul. Królewiecka 35 kod Braniewo kod Braniewo tel. fax. powiat braniewski PESEL woj. 2. Nazwa, nr. REGON i adres podmiotu wykonującego audyt Biuro Usługowe "Inwest-Center" REGON: Imię i nazwisko, nr. PESEL oraz adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis mgr inż. Jacek Gębski upr. bud Olsztyn audytor lista ZAE nr 963 ul. Mickiewicza 17/11 lista krajowa audytorów PESEL: podpis 4. Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje; podpis Lp Imię i nazwisko Zakres udziału w opracowaniu audytu 5. Miejscowość Olsztyn Data wykonania opracowania r. 6. Spis treści 1. Strona tytulowa str Karta audytu energetycznego Dokumenty i dane źródlowe wykorzystywane przy opracowaniu audytu oraz wytyczne i uwagi inwestora budowlanego budynku Inwentaryzacja techniczno-budowlana budynku Ocena stanu technicznego budynku Wykaz usprawnień i przedsięwzięć termomodernizacyjnych Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Opis wariantu optymalnego

3 TABELA 2. KARTA AUDYTU ENERGETYCZNEGO BUDYNKU *) 1.Dane ogólne Stan przed Stan po modernizacją modernizacji 1. Konstrukcja/technologia budynku tradycyjna tradycyjna 2. Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] Powierzchnia budynku netto [m 2 ] ,36 5. Powierzchnia ogrzewana części mieszkalnej [m 2 ] Powierzchnia użytkowa lokali użytkowych oraz innych lokali niemieszkalnych [m 2 ] ,36 7. Liczba lokali mieszkalnych Liczba osób użytkujących budynek Sposób przygotowania ciepłej wody centralna inst. c.w.u.centralna inst. c.w.u. 10. Rodzaj systemu grzewczego a budynku c.o. 90/70 c.o. 90/ Współczynnik kształtu A/V [m 3 /m 2 ] 0,36 0,36. Inne dane charakteryzujące budynek Współczynniki przenikania ciepła przez przegrody budowlane [W/m 2 K] 1. Ściany podłużn 1,330 0, Dach / stropodach/strop strychu 0,941 0, Strop piwnicy 0,792 0, Podłoga na gruncie 0,403 0, Okna, drzwi balkonowe 1,5 0,8 6. Drzwi / bramy 2,8 2,8 7. Inne 3. Sprawności składowe systemu ogrzewania 2) 1. Sprawność wytwarzania 0, 0,99 2. Sprawność przesyłania 0,78 0,89 3. Sprawność regulacji i wykorzystania 0,95 0,96 4. Sprawność akumulacji 1,00 1,00 5. Uwzględnienie przerwy na ogrzewania w okresie tygodnia 1,00 1,00 6. Uwzględnienie przerw na ogrzewanie w ciągu doby 1,00 1,00 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1. Sprawność wytwarzania 0,88 0,99 2. Sprawność regulacji 1,00 1,00 3. Sprawność akumulacji 0,84 0,84 5. Charakterystyka systemu wentylacji 3) 1. Rodzaj wentylacji (naturalna, mechaniczna, inna) naturalna mech. rek. 2. Sposób doprowadzenia i odprowadzenia powietrza okna/kanały went. mech. z odzys. ciepła 3. Strumień powietrza zewnętrznego [m 3 /h] Krotność wymian powietrza [l/h] 0,56 0,56 str 2

4 str 3 6. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 226,8 82,8 2. Obliczeniowa moc cieplna na przygotowanie cwu [kw 48,58 43,19 Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia 3. sprawności systemu grzewczego i przerw w ogrzewaniu) 49,7 342,8 [GJ/rok] Sezonowe zapotrzebowanie na ciepło do ogrzewania budynku (z uwzględnieniem ,0 405,0 sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 5. Roczene obliczeniowe zużycie energii do przygotowania cwu [GJ/rok] 48,6 43,19 6. Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu standardowego i na przygotowanie cwu (służące do weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] brak danych 7. Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej (służące weryfikacji składowych danych obliczeniowych bilansu ciepła) [GJ/rok] brak danych Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( bez 8. uwzględniania sprawności systemu grzewczego i przerw w ogrzewaniu) 163,0 44,7 [kwh/m 2 rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku ( z 9. uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) 274,9 52,8 [kwh/m 2 rok] Udział odnawialnych źródeł energii [%] 7. Opłaty jednostkowe (obowiązujące w dniu sporządzania audytu) 6) 1. Koszt 1 GJ energii na ogrzewanie 3) [zł/gj 25,3 40,6 2. Opłata za 1 MW mocy zamówionej na ogrzewanie na miesiąc 4) [zł/(mw/m-c)] Opłata za podgrzanie 1 m 3 wody użytkowej 3) [zł/m3 15,96 15,46 Opłata za 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej 4. na miesiąc 4) [zł/(m2 m-c)] Miesięczny koszt ogrzewania 1m2 powierzchni użytkowej [zł/(m2 m-c)] 4,70 1,15 6. Miesięczna opłata abonamentowa [zł (m2 m-c 5586, ,00 7. Inne [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana suma kredytu [zł] zł Roczne zmniejszenie zapotrzebowania na energię [%] 79,43% Planowane koszty całkowite zł Premia termomodernizacyjna ,16 zł Roczna oszczędność kosztów energii [zł/rok] 86 8,81 zł 1) 2) Dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku UOZE [%] obliczamy zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu ciepłej wody użytkowej. 3) opłata zmienna związana z dystrybucją i przesyłem jednostki energii 4) Stała opłata miesięczna związana z dystrybucją i przesyłem energii

5 Królewiecka 35.xls str 4 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: brak 3.2. Inne dokumenty Normy i rozporządzenia: A. Rozporządzeniem Ministra Infrastruktury z dnia 17 marca 9 r. w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz. U. 9 nr 43 poz. 346). B. Rozporządzeniem Ministra Infrastruktury i Rozwoju z dnia 27 lutego 2015 r. w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej (Dz. U nr 0 poz. 376). 1. PN-EN ISO Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania. 2. PN-EN ISO 13790:9 Energetyczne właściwości użytkowe budynków. Obliczenia zużycia energii na potrzeby ogrzewania i chłodzenia. 3. PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania. 4. PN-82/B Temperatury ogrzewanych pomieszczeń w budynkach. 5. PN-82/B Temperatury obliczeniowe zewnętrzne. 6. PN-EN 831:6 Metoda obliczania projektowanego obciążenia cieplnego Osoby udzielające informacji Data wizji lokalnej czerwiec- lipiec 2016 rok 3.5. Wytyczne, sugestie, ograniczenia i uwagi inwestora (zleceniodawcy) Obniżenie kosztów ogrzewania budynku. Wykorzystanie kredytu bankowego i pomocy Państwa na warunkach określonych w Ustawie termomodernizacyjnej. W ramach audytu dokonanie oceny efektywności następujących usprawnień: Ocieplenie ścian zewnętrznych Ocieplenie stropodachu Wymiana stolarki okiennej Modernizacja systemu grzewczego Modernizacja systemu c.w.u. Montaż wentylacji z rekuperacją 3.6. Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz wysokość kredytu możliwego do zaciągnięcia Wielkość środków własnych inwestora przeznaczonych na pokrycie kosztów przedsięwzięcia termomodernizacyjnego 0,0 Kwota kredytu możliwego do zaciągnięcia przez inwestora ,0

6 str 5 4. Inwentaryzacja techniczno-budowlana budynku 4a. Ogólne dane o budynku Własność Przeznaczenie budynku Adres Budynek Powiat Braniewski Powiatowy Dom Pomocy Społecznej Królewiecka 35 wolnostojący Rok budowy Powierzchnia zabudowana [m 2 ] Kubatura części ogrzewanej [m3] Kubatura brutto [m 2 ] powierzchnia użytkowa mieszkań [m 2 ] 5 Powierzchnia użytkowa pozostałych [m 2 ] Powierzchnia ogrzewana budynku [ ] [m 2 ] Budynek podpiwniczony tak 8 Liczba klatek schodowych 2 9 Liczba kondygnacji 6 10 Wysokość kondygnacji w świetle 2,34; 3,30; 3,30; 2,90; 2,90; 2,60 11 Liczba użytkowników [m] 106 Liczba mieszkań 13 Współczynnik kształtu 0,36 Zestawienie danych dotyczących przegród budowlanych L.p. Opis Pow. netto m 2 U K [W/(m 2 *K)] 1 Stropodach 698,1 0,941 1 Ściany zewnętrzne Sz1 1752,5 1,330 3 ściany piwnic w gruncie 181,9 0,647 4 Posadzka na gruncie parter piwnica 631,27 0,403 5 Okna 6 305,0 1,500 7 strop piwnic 642,8 0,792 8 Drzwi 9 40,3 2,830 4b. Uproszczona dokumentacja techniczna w załacznikach

7 str 6 4c. Opis techniczny podstawowych elementów budynku Budynek wykonany w latach siedemdziesiątych ubiegłego wieku Ściany zewnętrzne murowane z cegły pełnej otynkowane obustronnie Ściany piwnic zagłębione w ziemi - betonowe Stropodach wentylowany ocieplony żużlem wielkopiecowym Strop na piwnicą nie ocieplony Okna - dwuszybowe wymienione na PCV w latach 90tych- nieszczelne, rozregulowane, wymagana wymiana Drzwi wejściowe wymienione na stalowe

8 str 7 4.d. Charakterystyka energetyczna budynku Dane w stanie Lp. Rodzaj danych istniejącym 1. Zamówiona moc cieplna na co [kw] Zamówiona moc cieplna na cwu (q śr ) [kw] Zapotrzebowania na moc cieplną na co [kw] 226, 4. Zapotrzebowanie na moc cieplną na cwu [kw] 22,91 Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia 5. [GJ] 1 249,7 sprawności systemu ogrzewania Roczne zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem 6 [GJ] 2 108,0 sprawności systemu ogrzewania 7 Taryfa opłat (z VAT) opłata stała (za moc zamówioną + przesył) miesięcznie zł/mw 0,0 opłata zmienna (za ciepło + przesył) wg licznika zł/gj 25,3 opłata abonamentowa miesięcznie zł 5 586,0 4e. Charakterystyka systemu ogrzewania Lp. Rodzaj danych Dane w stanie istniejącym 1. Typ instalacji Centralne ogrzewanie zasilane z pieca na węgiel Parametry pracy instalacji Przewody w instalacji Rodzaje grzejników Osłonięcie grzejników Zawory termostatyczne 90/70 w dobrym stanie technicznym, uzupełniona otulina żeliwne Brak Brak 7. Sprawność systemu grzewczego η H,g 0, η H,e 0,78 η H,d 0,95 η H,s 1,00 8. Uwzględnienie przerw na ogrz. W okresie tygodnia oraz w ciągu doby w t = 1,00 w d = 1, Liczba dni ogrzew./liczba godzin na dobę Modernizacja instalacji po roku /24 4.f. Charakterystyka instalacji cieplnej wody użytkowej Lp. Rodzaj danych 1. Rodzaj instalacji 2. Piony i ich izolacja 3. Opomiarowanie (wodomierze 4. Zbiornik akumulacyjny Dane w stanie istniejącym c.w.u. w dobrym stanie technicznym jest 4.g. Charakterystyka węzła cieplnego lub kotłowni w budynku Kocioł na paliwo stałe 4.h. Charakterystyka systemu wentylacji Lp Rodzaj danych Rodzaj wentylacji Strumień powietrza wentylacyjnego m 3 /h Dane w stanie istniejącym grawitacyjna 3 728

9 str 8 5. Ocena aktualnego stanu technicznego budynku 5.1 Elementy konstrukcyjne i ochrona cieplna budynku Ogólny stan elementów konstrukcyjnych budynku jest zadawalający. ścian zewnętrznych większe od dopuszczalnych Współczynniki przenikania ciepła dla 5.2 System grzewczy kocioł na paliwo stałe, brak regulacji miejscowej i pogodowej 5.3 System zaopatrzenia w ciepła wodę c.w.u. z pieca na paliwo stałe 5.4 Wentylacja grawitacyjna - indywidualne przewody wentylacyjne Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela Lp. 1 Przegrody zewnętrzne Charakterystyka stanu istniejącego Możliwości i sposób poprawy Przegrody zewnętrzne mają niezadowalające wartości współczynnika przenikania ciepła stropodach U= 0,941 ocieplenie U 0,15 ściany zewnętrzne U= 1,33 ocieplenie U 0,2 ściany piwnic w gruncie U= 0,647 nie rozpatrywane strop piwnic U= 1,509 nie rozpatrywane 2 Okna stolarka drewniana dwuszybowa U= 1,5 Wymaganaa wymiana nowe energoszczędne Drzwi wejściowe nieszczelne, brak wiatrołapu, stalowe nieocieplone U= 2,83 Wentylacja grawitacyjna. zmniejszenie wentylacji klatek schodowych podczas wymiany drzwi wejsciowych Instalacja ciepłej wody użytkowej c.w.u. modernizowano, stan zadawalający System grzewczy nie rozpatrywane Montaż wentylacji z rekuperacją, nie rozpatrywane ze względu na niskie zużycie i wysokie koszty montaż usprawnienia Kompleksowa wymiana instalacji c.o. na nowoczesną wyposażoną w regulację centralną i miejscową, podłączenie do miejskiej sieci ciepłowniczej

10 str 9 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego L.p Rodzaj usprawnień lub przedsięwzięć Sposób realizacji 2 3 Ocieplenie ścian metodą lekką Zmniejszenie strat przez przenikanie przez ściany zewnętrzne Zmniejszenie strat przez dachy Stolarka okienna Ocieplenie stropodachu wełną mineralną wdmuchiwaną - dach częśći wyższej, styropapa -dach niższy Wymiana na nowe energooszczędne 4 Wentylacja grawitacyjna Montaż wentylacji z rekuperacją, 5 System grzewczy Kompleksowa wymiana instalacji c.o. na nowoczesną wyposażoną w regulację centralną i miejscową, podłączenie do miejskiej sieci ciepłowniczej

11 str Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia L.p. odzaj usprawnień lub przedsięwzi Sposób realizacji Usprawnienie dotyczące Ocieplenie ścian zewnętrznych zmniejszenia strat przez Ocieplenie stropodachu I przenikanie przez przegrody Wymiana stolarki okiennej budowlane oraz na ogrzewanie Montaż wentylacji mechanicznej z rekuperacją, powietrza wentylacyjnego II Usprawnienie dotyczące zmniejszenia zapotrzebowania ciepła na przygotowanie c.w.u. nie rozptrywane *) może być rozpatrywane jako jedno przesięwzięcie 7.2. Ocena opłacalności i wyboru usprawnień dot. zmniejszenia strat przez przenikanie przez przegrody i zapotrzebowania na ciepło na ogrzanie powietrza wentylacyjnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne b) Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie W obliczeniach przyjęto następujące dane: t wo t zo S d Wyszczególnienie jedn. W stanie Po termoobecnym modernizacji temperatura obliczeniowa wewnętrzna 0 C 20,0 20,0 temperatura obliczeniowa zewnętrzna 0 C -22,0-22,0 Liczba stopniodni dla przegród zewnętrznych * dla przegród zewnę. na kl. schodowej * dzień. K. a dla stropu nad nieogrzewaną piwnicą ** O 0m, O lm, Opłata stała mięsięczna związana z dystrybucją i przesyłaniem energii cieplnej zł/(mw. mc) 973 O 0z, O lz, Opłata zmienna związana z dystrybucją i przesyłaniem energii cieplnej zł/gj 25,25 40,59 A b0, A b1, Miesięczna opłata abonamentowa zł/m-c

12 str Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściany zewnętrzne nieociep. Dane: powierzchnia przegrody do obliczania strat A = 1752,5 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 1752,5 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany metodą bezspoinową z użyciem styropianu o współczynniku przewodzenia ciepła λ= 0,032 W/mK. Rozpatruje się 2 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której U<=0,2 wariant 2: o grubości 1 cm większej niż w wariancie 1 wariant 3: o grubości 2 cm większej niż w wariancie 1 Lp. Omówienie Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,14 0,15 0,16 2 Zwiększenie oporu cieplnego ΔR (oc. plus tynk) m 2. K/W 4,40 4,71 5,02 3 Opór cieplny R m 2. K/W 0,752 5,151 5,464 5,776 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 790,3 115,4 108,8 102,9 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,0979 0,0143 0,0135 0,07 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 25,71 25,97 25,75 10 U W/m 2. 0, U 1 K 1,330 0,19 0,18 0,17 Podstawa przyjętych wartości N U Jedn. Sd= 3924 (tw0-tz0)= 42 Stan istniejąc Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu "SEKOCENBUDu" Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych z odliczeniem powierzchni okien i drzwi (A koszt ) Wybrany wariant : 1 Koszt : zł SPBT= 25,71 lat

13 str Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Stropodach Dane: powierzchnia przegrody do obliczania strat A = 698,1 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A kosz = 767,9 m 2 Opis wariantów usprawnienia Przewiduje się ocieplenie stropu z użyciem wełny mineralnej o współczynniku przewodności λ= 0,040 W/m*K. Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której U<=0,15 wariant 2: o grubości 2 cm większej niż w wariancie 1 wariant 3: o grubości 4 cm większej niż w wariancie 1 Lp. Omówienie Jedn. Warianty Grubość dodatkowej warstwy izolacji termicznej; g= m 0,23 0,24 0,26 2 Zwiększenie oporu cieplnego ΔR (ociepl. Plus pł. G-k) m 2. K/W 5, 6,05 6,55 3 Opór cieplny R m 2. K/W 1,063 6,87 7, 7,62 4 Q 0U, Q 1u = 8, Sd. A/R GJ/a 196,4 30,4 29,3 27,4 5 q ou, q 1U = A*(t w0 -t z0 )/R MW 0,0 0,0022 0,0022 0,0020 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m Koszt realizacji usprawnienia N U zł SPBT= N U /ΔO ru lata 50,38 53,69 56,69 10 U W/m 2. 0, U 1 K 0,941 0,142 0,14 0,13 Podstawa przyjętych wartości N U Sd= 3460,4 (tw0-tz0)= 22 Stan istniejący Przyjęto ceny jednostkowe ocieplenia 1 m 2 wg katalogu "SEKOCENBUDu" Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni stropodachu (A koszt ) Wybrany wariant : 1 Koszt zł SPBT= 50,4 lat

14 Królewiecka 35.xls str Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie okna budynku Przegroda Dane: powierzchnia przegrody U= 1,5 A = 305,0 m 2 Opis wariantów usprawnienia: c w = 1 Stan Warianty Lp. Omówienie Jedn. istniejący współczynnik przenikania ciepła W/m2.K 0,9 0,8 1,5 2 cr 1,1 1,00 1,00 współczynniki korekcyjne cm 1,1 1,00 1,00 3 8, Sd. A ok *U GJ/rok 0,0 6,0 75,6 67,2 4 2,94*10-5 *c r *c w *V nom *S d GJ/rok 204, ,3 186,3 5 Q 0, Q 1 = (4) + (3) GJ/rok 330, ,9 253,5 6 10^-6 *A ok *(t wo -t zo )*U MW 0,0000 0,0174 0,0104 0, ,4*10^-7 *V norm *c m *(t wo -t zo ) MW 0,0282 0,0257 0,0257 q 0, q 1 = (7) + (6) MW 0,0456 0,0361 0,0349 Roczna oszczędność kosztów 6 zł/a ΔO ru = (Q 0U -Q 1U )O z +(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m Koszt wymiany stolarki okiennej zł SPBT= N U /ΔO ru lata 90,99 96,73 10 U W/m 2. 0, U 1 K 4,5;2,6 0,90 0, Sd= 3189 (tw0-tz0)= 38 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe dla 1m2 wg katalogu SEKOCENBUDu. Wybrany wariant : 1 Koszt : zł SPBT= 90,99 lat

15 str Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez montaż wentylacji mechanicznej z rekuperacją Montaż wentylacji mechanicznej i klimatyzacji z odzyskiem ciepła. Centrala wentylacyjna z wymiennikamim o sprawności 90%. Założono montaż wentylacji mechanicznej wyposażonej w system VAV i regulatory zmiennego przepływu (umożliwiającego ustawienie maksymalnego i minimalnego strumienia powietrza dla poszczególnych pokoi) sterowane stężeniem dwutlenku węgla. Umożliwiającym automatyczne zmniejszenie strumienia powietrza w przypadku nieobecności pracowników i zwiększenie w przypadku dłuższego pobytu w pokoju większej ilości osób. Dodatkowo system umożliwiajacy zmniejszenie strumienia powietrza do minimum poza okresem pracy ( np. godz plus weekendy) stan istniejący Strumień powietrza wentylacyjnego V V= m 3 /h Ilość ciepła na ogrzanie strumienia wentylacyjnego Q V,e = 374,8 GJ stan projektowy Strumień powietrza wentylacyjnego V V= m 3 /h Ilość ciepła na ogrzanie strumienia wentylacyjnego roczna oszczędność energii roczna oszczędność kosztów koszt montazu wentylacji mechanicznej z rekuperacją Q V,e = 240,4 GJ 134,4 GJ 3393, ,60 Wybrany wariant : Koszt : zł SPBT= 115, lat

16 str Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości SPBT Lp. Rodzaj i zakres usprawnienia termomodernizacyjnego Planowane koszty robót, zł SPBT lata Usprawnienie systemu grzewczego ,45 2 Ocieplenie ścian zewnętrznych ,71 3 Ocieplenie stropodachu ,38 4 Wymiana stolarki okiennej ,99 5 Montaż wentylacji z rekuperacją , zł

17 str Ocena i wybór wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność systemu grzewczego. Dan Q 0co = 1 249,67 GJ/a Założenia dla stanu istniejącego Instalacja co w złym stanie technicznym, projektowana wymiana instalacji Przewiduje się następujące usprawnienia poprawiające sprawność systemu grzewczego i dostosowujące instalację do wymagań technicznych: lp. opis ilość cena koszt 1 Wymiana instalacji c.o. na instalację z regulacją miejscową i centralną, podłączenie do sieci ciepłowniczej koszt zł W tabeli poniżej zestawiono zmiany współczynników sprawności związane z wprowadzeniem proponowanych usprawnień. Lp. Rodzaj usprawnienia Współczynniki sprawności przed po Rodzaj systemu zasilania 1 sprawność wytwarzania η H,g 0, 0,99 2 sprawność regulacji η H,e 0,78 0,89 4 sprawność akumulacji η H,s 1,00 1,00 3 sprawność przesyłu η H,d 0,95 0,96 5 sprawność całkowita systemu η H,tot 0,593 0,846 6 uwzględnienie przerw na ogrzewanie w okresie tygodnia w t = 1,00 1,00 7 uwzględnienie przerw na ogrzewanie w ciągu doby - wprowadzenie podzielników kosztów w d = 1,00 1,00 Uzasadnienie przyjętych sprawności zgodnie z projektem Ocena proponowanego przedsięwzięcia l.p Omówienie jedn. 1 Obliczeniowa moc cieplna CO MW Roczne zapotrzebowanie na ciepło na 2 potrzeby CO w standardowym sezonie grzewczym bez uwzględnienia sprawności GJ/rok systemu 3 Ogólna sprawność systemu ogrzewania η tot - 4 Obniżenie nocne - 5 Obniżenie tygodniowe - 6 Sezonowe zapotrzebowanie na ciepło na GJ/rok 7 Roczna opłata zmienna zł/rok 8 Roczna opłata stała zł/rok 9 Roczny abonament zł/rok 10 Roczny koszt ogrzewania w sezonie zł/rok 11 Różnica zł/rok Koszt zł 13 SPBT lat Stan istn. 0, ,67 0,59 1,00 1, Stan po modern. 0, ,67 0,85 1,00 1, ,5

18 str Obliczenie zapotrzebowania na moc i ciepło na potrzeby przygotowania ciepłej wody użytkowej Obliczanie zapotrzebowania na ciepło na potrzeby przygotowania ciepłej wody użytkowej zgodnie z metodyką dla świadectw jednostkowe dobowe zapotrzebowanie na c.w.u. V wi 0,35 współczynnik korekcyjny ze względu na przerwy pracy k R 0,7 powierzchnia ogrzewana A f t R 365 Ѳw-Ѳ0 45 Q w,nd =V w *A f *c w *r w *(Ѳw-Ѳ0)*k R /3600 Q w,nd = 9976,14 kwh/rok Q w,nd = 35,91 GJ/rok współczynnik nierównomierności N h = 4,337 m3/dobę czas użytkowania c.w.u. na dobę T= 10 V hśr =( V w *A f )/(T*1000) 0,07455 Zapotrzebowanie na ciepło na ogrzanie 1 m 3 wody Q cwj = c w *ρ*(θ cw -θ 0 )/η w,tot /10 3 0, Φc,w=V hśr *Q cwu *N h *277,78 (kw) 22,91 kw ciepło ze ciepłowni na węgiel kamienny, instalacja w otulinach, ilość punktów poboru , brak zasobnika c.w.u. Sprawności składowe Współczynniki sprawności Lp. przed po 1 sprawność wytwarzania η w,g 0,88 0,99 2 sprawność akumulacji η w,s 1,00 1,00 3 sprawność przesyłu η w,d 0,84 0,84 4 sprawność całkowita systemu η H,tot 0,739 0,832 Obliczeniowe zapotrzebowanie na przygotowanie c.w.u. Q k,w = 48,58 43,19 Obliczenie średniego kosztu 1 m 3 c.w.u Wz= zł/m 3 4,18 Koszt przygotowanie cwu zł 26, ,46 Koszt wody zimnej zł 3116, ,19 Sumaryczny koszt roczny cwu zł 4342, ,65 Średni koszt 1 m 3 cwu zł 15,96 15,46

19 str Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Niniejszy rozdział obejmuje: a. określenie wariantów przedsięwzięć termomodernizacyjnych b. ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych c. wskazanie optymalnego wariantu przedsięwzięcia termomod Określenie wariantów przedsięwzięć termomodernizacyjnych Do analizy przyjęto następujące warianty przedsięwzięć termomodernizacyjnych: Lp Ulepszenie termomodernizacyjne Nr wariantu Ocieplenie ścian zewnętrznych X X X X X 2 Ocieplenie stropodachu X X X X 3 Wymiana stolarki okiennej X X X 4 Montaż wentylacji z rekuperacją X X 5 Modernizacja instalacji c.o. i podłączenie do MPEC X 7.6. Zestawienie kosztu poszczególnych wariantów termomodernizacyjnych z uwzględnieniem kosztu wykonania audytu termomodernizacyjnego Lp Zakres ulepszeń wchodzących w skład wariantu termomodernizacyjnego Koszt wariantu [zł] Koszt audytu i dokum. [zł] Koszt całkowity [zł]

20 str Obliczenie oszczędności kosztów dla wariantów przedsięwzięcia termomodernizacyjnego warianty q co 1) Q co c.o. c.w.u. c.o. + c.w.u. Q co* w wg obl. 1) d / h w d h Opłata c.o. q cwu 2) Q cwu 2) Opłata c.w.u. q co + q cwu Q co + Q cwu Opłata c.o.+c.w.u. DQ co+cwu Zmiana Oszczędn. MW GJ/rok GJ/rok zł/rok MW GJ/rok zł/rok MW GJ/rok zł/rok GJ/rok zł 1 0, ,846 1, , , , ,846 1, , , , ,846 1, , , stan istniejący 0, ,593 1, , , wariant wybrany do realizacji 1) - wyniki z arkusza kalkulacyjnego - załącznik "obl_moc" 2) - moc i zużycie energii na cwu - załącznik "obl_cwu"

21 str Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Lp. Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite Roczna oszczędność kosztów energii Procentowa oszczędność zapotrzebowania na energię zł zł % Planowana kwota środków własnych i kwota kredytu Ocieplenie ścian nadziemia Ocieplenie stropodachu 0 0,0% 1 Wymiana stolarki okiennej Montaż wentylacji z rekuperacją Wymiana instalacji c.o. podłączenie do MPEC ,4% [zł,%] [zł,%] 100,0% 20% kredytu Premia termomodernizacyjna [zł] 16% całkowitych kosztów 2-letnie oszczędności Ocieplenie ścian nadziemia Ocieplenie stropodachu Wymiana stolarki okiennej Montaż wentylacji z rekuperacją Wymiana instalacji c.o. podłączenie do MPEC ,0% 0 0,0% ,0% Ocieplenie ścian nadziemia Ocieplenie stropodachu Wymiana stolarki okiennej ,0% Wymiana instalacji c.o. podłączenie do MPEC Ocieplenie ścian nadziemia 0 0,0% Ocieplenie stropodachu ,5% ,7% Remonta instalacji c.o ,0% - wybrany wariant optymalny - wysokość premii termomodernizacyjnej ( wartość minimalna) dla poszczególnych wariantów 0 0,0%

22 str Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym budynku ocenia się wariant nr 1 obejmujący usprawnienia: Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie 79,43% czyli powyżej 25% 2. planowany kredyt zł nie przekracza maksymalnego planowanego przez inwestora ,00 zł 3. środki własne inwestora wyniosą 0,00 zł co spełnia oczekiwania inwestora; 8. Ocieplenie ścian zewnętrznych styropianem (0,032) grubości 14cm Ocieplenie strpodachu wełną mineralną (0,04) grubości 23cm Wymiana stolarki okiennej na okna o współczynniku U=0,9 Montaż wentylacji z rekuperacją o sprawności 90% Wymiana instalacji c.o. z podłączeniem do sieci mpec Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1. Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace: Ocieplenie ścian zewnętrznych styropianem (0,032) grubości 14cm Ocieplenie strpodachu wełną mineralną (0,04) grubości 23cm Wymiana stolarki okiennej na okna o współczynniku U=0,9 Montaż wentylacji z rekuperacją o sprawności 90% Wymiana instalacji c.o. z podłączeniem do sieci mpec 8.2. Charakterystyka finansowa wybranego wariantu Kalkulowany koszt robót wyniesie: Udział środków własnych inwestora: 0,0% Kredyt bankowy: 100,0% Przewidywana premia termomodernizacyjna: Czas zwrotu nakładów SPBT ,8 zł - zł ,8 zł ,2 zł 16, Dalsze działania Dalsze działania inwestora obejmują: 1. Złożenie wniosku kredytowego i podpisanie umowy kredytowej; 2. Zawarcie umowy z wykonawcą projektu i robót 3. Realizacja robót i odbiór techniczny 4. Wystąpienie o premię termomodernizacyjną 5. Zmiana umowy z dostawcą ciepła w związku ze zmniejszonym zapotrzebowaniem ciepła i mocy 6. Ocena rezultatów przedsięwzięcia (po pierwszym sezonie grzewczym)

23 str. 22 Załącznik nr 1 Wyniki obliczeń sezonowego zapotrzebowania ciepła i mocy na ogrzewanie dla poszczególnych wariantów termomodernizacyjnych wykonane przy pomocy programu Audytor OZC 6.7 PRO Wariant Zapotrzebowanie mocy cieplnej, MW ciepła Q H, GJ/a 1 0, ,83 2 0,23 445,61 2 0, ,40 3 0, , stan istniejący 0, ,67

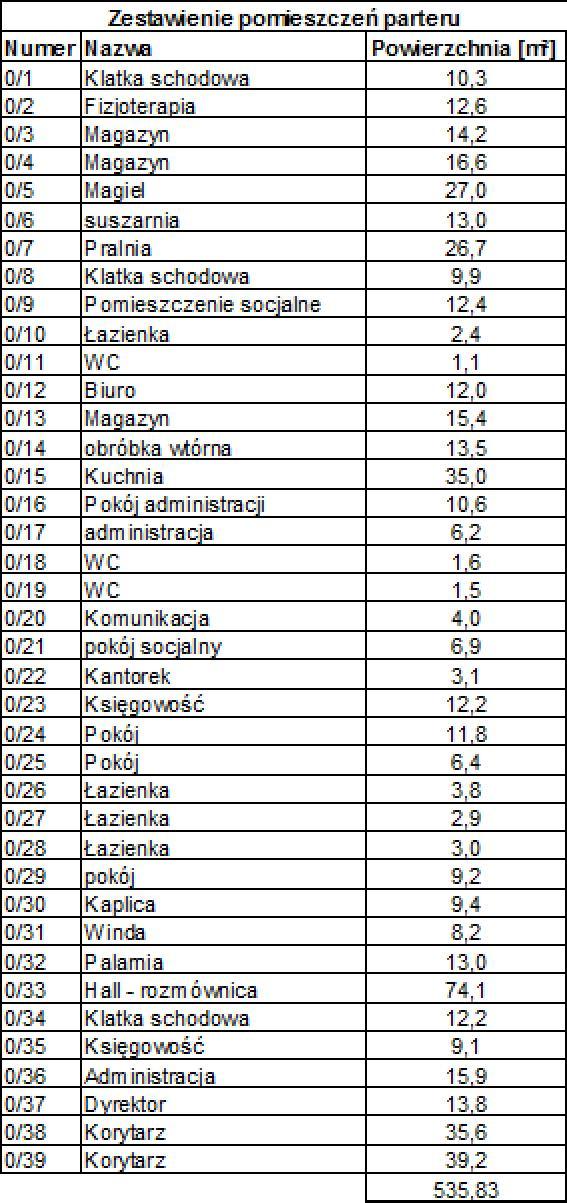

24 Rzut parteru O4 165 O x 20.1 cm 26.8 cm O4 165 O1 O1 O1 O1 O1 O1 O / Biuro.02 m² 0/9 Pomieszczenie socjalne.42 m² 73 0/10 Łazienka 2.40 m² /7 Pralnia m² 60 D4 60 D /11 WC 1.07 m² D9 0/6 Suszarnia.96 m² 0/13 Magazyn m² 0/14 obróbka wtórna m² 0/38 Korytarz m² /5 Magiel m² 0/15 Kuchnia m² 0/4 Magazyn m² 0/3 Magazyn m² 0/16 Pokój administracji m² D /2 Fizjoterapia.62 m² 90 D2 0/17 administracja 6.16 m² 0/18 WC 1.58 m² 0/19 WC 1.53 m² D D4 0/20 Komunikacja 4.02 m² D3 20 0/21 pokój socjalny 6.89 m² 0/37 Dyrektor m² 0/23 Księgowość.23 m² 0/39 Korytarz m² 0/36 Administracja m² 0/25 Pokój 0/24 Pokój 6.41 m² m² D2 90 D2 0/35 Księgowość 9.13 m² 90 D D4 0/28 0/26 Łazienka 602,99 m² 3.84 m² D4 85 D7 0/27 Łazienka 2.94 m² Łazienka D D /29 pokój 9.22 m² 60 D8 0/33 Hall - rozmównica m² D /30 Kaplica 9.36 m² 150 D O3 0/31 Winda 8.15 m² O O2 O4 165 O4 165 O4 165 O x cm 2 x cm Klatka schodowa 8 x 19.4 cm 30 cm x 17.1 cm 30 cm 0/ m² O O x 15.2 cm 30 cm x 15.5 cm 29 cm 0/1 Klatka schodowa m² Dz1 7 x 16.0 cm 30 cm /22 Kantorek 3. m² 175 O O O O x 15.2 cm 30 cm x 15.5 cm 29 cm 52 6 x 17.5 cm 30 cm 43 0/34 Klatka schodowa.24 m² /32 Palarnia m² 11 x 17.3 cm 33 cm O4 O4 O4 O4 O4 O1 O3 O

25 Przekrój 1-1

26 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: POWIATOWY DOM POMOCY SPOŁECZNEJ Miejscowość: Braniewo Adres: ul. Królewiecka 35 Projektant: Jacek Gębski Data obliczeń: Piątek 7 Października :01 Data utworzenia projektu: Piątek 7 Października :01 Plik danych: E:\00.PRACA\AUDYTY 2016\Braniewo\AUDYTY\03 p Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 831:6 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: IV Projektowa temperatura zewnętrzna q e : -22 C Średnia roczna temperatura zewnętrzna q m,e : 6,9 C Stacja meteorologiczna: Elbląg Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 2130,1 m 2 Kubatura ogrzewana budynku V H : 6634,7 m 3 Projektowa strata ciepła przez przenikanie F T : W Projektowa wentylacyjna strata ciepła F V : W Całkowita projektowa strata ciepła F: W Nadwyżka mocy cieplnej F RH : 0 W Projektowe obciążenie cieplne budynku F HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik F HL odniesiony do powierzchni f HL,A : 38,9 W/m 2 Wskaźnik F HL odniesiony do kubatury f HL,V :,5 W/m 3 Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Powietrze infiltrujące V infv : 503,5 m 3 /h Powietrze dodatkowo infiltrujące V m.infv : 100,0 m 3 /h Wymagane powietrze nawiewane mech. V su,min : 4756,4 m 3 /h Powietrze nawiewane mech. V su : 5839,6 m 3 /h Wymagane powietrze usuwane mech. V ex,min : 3684,9 m 3 /h Powietrze usuwane mech. V ex : 4523,2 m 3 /h Średnia liczba wymian powietrza n: 1,4 Dopływające powietrze wentylacyjne V v : 9065,5 m 3 /h Średnia temperatura dopływającego powietrza q v : 7,2 C Strona 1 Audytor OZC SANKOM Sp. z o.o.

27 Wyniki - Ogólne Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Elbląg Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 342,83 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 2130 m 2 Kubatura ogrzewana budynku V H : 6634,7 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 160,9 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 44,7 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 51,7 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 14,4 kwh/(m 3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. Dq min : 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj z ograniczeniem do q j,u Minimalna temperatura dyżurna q j,u : 16 C Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Obliczanie automatyczne mostków cieplnych: Obliczanie mostków cieplnych metodą uproszczoną: Nie Tak Nie Domyślne dane do obliczeń: Typ budynku: Budynek szpitalny Typ konstrukcji budynku: Ciężka Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Centralna reg. Stopień szczelności obudowy budynku: Średni Krotność wymiany powietrza wewn. n 50 : 3,5 1/h Klasa osłonięcia budynku: Średnie osłonięcie Strona 2

28 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: POWIATOWY DOM POMOCY SPOŁECZNEJ Miejscowość: Braniewo Adres: ul. Królewiecka 35 Projektant: Jacek Gębski Data obliczeń: Czwartek 13 Października 2016 :58 Data utworzenia projektu: Czwartek 13 Października 2016 :58 Plik danych: E:\00.PRACA\AUDYTY 2016\braniewo październik Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 831:6 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: IV Projektowa temperatura zewnętrzna q e : -22 C Średnia roczna temperatura zewnętrzna q m,e : 6,9 C Stacja meteorologiczna: Elbląg Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 2130,1 m 2 Kubatura ogrzewana budynku V H : 6634,7 m 3 Projektowa strata ciepła przez przenikanie F T : W Projektowa wentylacyjna strata ciepła F V : W Całkowita projektowa strata ciepła F: W Nadwyżka mocy cieplnej F RH : 0 W Projektowe obciążenie cieplne budynku F HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik F HL odniesiony do powierzchni f HL,A : 106,5 W/m 2 Wskaźnik F HL odniesiony do kubatury f HL,V : 34,2 W/m 3 Wyniki obliczeń wentylacji na potrzeby projektowego obciążenia cieplnego: Powietrze infiltrujące V infv : 503,5 m 3 /h Powietrze dodatkowo infiltrujące V m.infv : m 3 /h Wymagane powietrze nawiewane mech. V su,min : m 3 /h Powietrze nawiewane mech. V su : m 3 /h Wymagane powietrze usuwane mech. V ex,min : m 3 /h Powietrze usuwane mech. V ex : m 3 /h Średnia liczba wymian powietrza n: 0,8 Dopływające powietrze wentylacyjne V v : 5251,7 m 3 /h Średnia temperatura dopływającego powietrza q v : -22,0 C Strona 1 Audytor OZC SANKOM Sp. z o.o.

29 Wyniki - Ogólne Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Elbląg Sezonowe zapotrzebowanie na energię na ogrzewanie Strumień powietrza wentylacyjnego-ogrzewanie V v,h : m 3 /h Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 49,67 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 2130 m 2 Kubatura ogrzewana budynku V H : 6634,7 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 586,7 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 163,0 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 188,4 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 52,3 kwh/(m 3 rok) Parametry obliczeń projektu: Obliczanie przenikania ciepła przy min. Dq min : 4,0 K Wariant obliczeń strat ciepła do pomieszczeń w sąsiednich grupach: Obliczaj z ograniczeniem do q j,u Minimalna temperatura dyżurna q j,u : 16 C Obliczaj straty do pomieszczeń w sąsiednich budynkach tak jak by były nieogrzewane: Obliczanie automatyczne mostków cieplnych: Obliczanie mostków cieplnych metodą uproszczoną: Nie Tak Nie Domyślne dane do obliczeń: Typ budynku: Budynek szpitalny Typ konstrukcji budynku: Ciężka Typ systemu ogrzewania w budynku: Konwekcyjne Osłabienie ogrzewania: Bez osłabienia Regulacja dostawy ciepła w grupach: Centralna reg. Stopień szczelności obudowy budynku: Średni Krotność wymiany powietrza wewn. n 50 : 3,5 1/h Klasa osłonięcia budynku: Średnie osłonięcie Strona 2
