1 AUDYT ENERGETYCZNY BUDYNKU dla przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji w trybie Ustawy z dnia 21 listopada 2008 r. o wspieraniu termomodernizacji i remontów BUDYNEK DOMU STUDENCKIEGO KARLIK W GLIWICACH PRZY UL. KUJAWSKIEJ 10 Adres budynku: Inwestor: Wykonawca audytu: ulica: Kujawska 10 kod: miejscowość: Gliwice Politechnika Śląska w Gliwicach Gliwice ul. Akademicka 2A mgr inż. Zbigniew Korek Data: luty 2017 r.

2 1. Strona tytułowa audytu energetycznego budynku 1. Dane identyfikacyjne budynku 1.1 Rodzaj budynku Budynek zamieszkania zbiorowego 1.2. Rok ukończenia budowy 1980 r. Politechnika Śląska w Gliwicach 1.3. Inwestor 1.4. Budynek Domu Studenckiego Karlik w Gliwicach (nazwa lub imię i nazwisko, adres) ul.: Akademicka 2A kod: Gliwice powiat: gliwicki województwo: śląskie Adres budynku ul.: Kujawska 10 kod: Gliwice powiat: gliwicki województwo: śląskie 2. Nazwa, adres i numer REGON podmiotu wykonującego audyt Przedsiębiorstwo Usług Technicznych, Projektowych i Edukacyjnych Korterm Zbigniew Korek Katowice, ul. Sokolska 74/7 tel. kom.: korterm@korterm.pl REGON: Imię, nazwisko, adres audytora koordynującego wykonanie audytu, posiadane kwalifikacje, podpis mgr inż. Zbigniew Korek Katowice, ul. Sokolska 74/7 Podpis: Posiadane kwalifikacje: uprawnienia budowlane nr 73/2000 bez ograniczeń do projektowania w specjalności instalacyjnej uprawnienia budowlane nr SLK/0195/OWOS/07 bez ograniczeń do kierowania robotami budowlanymi w specjalności instalacyjnej szkolenie dla kandydatów na audytorów energetycznych nr KAPE/116/99 uprawnienia energetyczne nr G-2/D 358/ Współautorzy audytu: imiona, nazwiska, zakres prac, posiadane kwalifikacje Lp. 1. Imię i nazwisko mgr inż.. Katarzyna Korek Zakres udziału w opracowaniu audytu Obliczenia OZC Posiadane kwalifikacje (ew. uprawnienia) uprawnienia do sporządzania świadectw charakterystyki energetycznej nr MI/ŚE/2320/ Miejscowość Katowice Data wykonania opracowania r. 6. Spis treści 1. Strona tytułowa audytu energetycznego budynku str Karta audytu energetycznego str Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora str Inwentaryzacja techniczno-budowlana budynku str Ocena aktualnego stanu technicznego budynku str Wykaz usprawnień i przedsięwzięć termomodernizacyjnych str Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego str Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji str Załączniki do audytu str. 27 AUDYT ENERGETYCZNY W1 2

3 2. Karta audytu energetycznego budynku 1) 1. Dane ogólne Stan przed termomodernizacją Stan po termomodernizacji 1. Konstrukcja/technologia budynku wielkopłytowa wielkopłytowa 2. Liczba kondygnacji Kubatura części ogrzewanej [m 3 ] , ,18 4. Powierzchnia netto budynku [m 2 ] 7 060, ,07 5. Powierzchnia ogrzewana części mieszkalnej [m 2 ] 7 060, ,07 Powierzchnia ogrzewana lokali użytkowych oraz innych pomieszczeń 6. niemieszkalnych [m 2 ] Liczba lokali mieszkalnych Liczba osób użytkujących budynek *) Sposób przygotowania ciepłej wody użytkowej 10. Rodzaj systemu grzewczego budynku centralny: miejski system ciepłowniczy centralny: miejski system ciepłowniczy centralny: miejski system ciepłowniczy centralny: miejski system ciepłowniczy 11. Współczynnik kształtu A/V [1/m] 0,28 0, Inne dane charakteryzujące budynek Współczynniki przenikania ciepła przez przegrody budowlane [W/(m 2 K)] 1. SZ-22 Ściana zewnętrzna 0,731 0, SZ-25 Ściana zewnętrzna 0,710 0, SZ-24-PIW Ściana zewnętrzna 1,648 0, SZ-32-PIW Ściana zewnętrzna 1,421 0, SZG Ściana zewnętrzna przy gruncie 0,762; 0,832 0,150; 0, STD Stropodach 1,173 (2,511) **) 0, P-PIW Podłoga w piwnicy 0,427 0, OZ-D Okna zewnętrzne 1,800 1, OZ-PCV Okna zewnętrzne 1,500; 1,800; 2,000 1,500; 1,800; 2, DZ Drzwi zewnętrzne 2,000 2, Sprawności składowe systemu grzewczego i współczynniki uwzględniające przerwy w ogrzewaniu 1. Sprawność wytwarzania 0,95 0,99 2. Sprawność przesyłu 0,95 0,95 3. Sprawność regulacji i wykorzystania 0,85 0,85 4. Sprawność akumulacji 1,00 1,00 5. Uwzględnienie przerw na ogrzewanie w okresie tygodnia 1,00 1,00 6. Uwzględnienie przerw na ogrzewanie w ciągu doby 1,00 1,00 4. Sprawności składowe systemu przygotowania ciepłej wody użytkowej 1. Sprawność wytwarzania 0,91 0,98 2. Sprawność przesyłu 0,60 0,60 3. Sprawność regulacji i wykorzystania 1,00 1,00 4. Sprawność akumulacji 0,80 0,85 5. Charakterystyka systemu wentylacji 1. Rodzaj wentylacji (naturalna, mechaniczna, inna) naturalna naturalna 2. Sposób doprowadzenia i odprowadzenia powietrza okna i drzwi/kanały wentylacyjne okna i drzwi/kanały wentylacyjne 3. Strumień powietrza zewnętrznego [m 3 /h] , ,0 4. Liczba wymian powietrza [1/h] 0,59 0,59 6. Charakterystyka energetyczna budynku 1. Obliczeniowa moc cieplna systemu grzewczego [kw] 380,5 252, Obliczeniowa moc cieplna potrzebna do przygotowania ciepłej wody użytkowej [kw] Roczne zapotrzebowanie na ciepło do ogrzewania budynku (bez uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] Roczne obliczeniowe zużycie energii do ogrzewania budynku (z uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [GJ/rok] 123,0 123, , , , , ,5-5. Roczne obliczeniowe zużycie energii do przygotowania ciepłej wody użytkowej [GJ/rok] 1 601, ,3 Zmierzone zużycie ciepła na ogrzewanie przeliczone na warunki sezonu 6. standardowego (służące weryfikacji przyjętych składowych danych 2 901,1 - obliczeniowych bilansu ciepła) [GJ/rok] Zmierzone zużycie ciepła na przygotowanie ciepłej wody użytkowej 7. (służące weryfikacji przyjętych składowych danych obliczeniowych bilansu ciepła) [GJ/rok] ***) AUDYT ENERGETYCZNY W1 3

4 Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (bez 8. 52,14 uwzględnienia sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 93,46 rok] Wskaźnik rocznego zapotrzebowania na ciepło do ogrzewania budynku (z 9. 65,25 uwzględnieniem sprawności systemu grzewczego i przerw w ogrzewaniu) [kwh/m 2 121,85 rok] 10. 2) Udział odnawialnych źródeł energii [%] 0,0% 0,0% 7. Opłaty jednostkowe brutto (obowiązujące w dniu sporządzania audytu) 1. Koszt za 1 GJ ciepła do ogrzewania budynku 3) [zł/gj] 43,53 43,53 2. Koszt 1 MW mocy zamówionej na ogrzewanie na miesiąc 4) [zł/(mw m-c)] , ,03 3. Koszt przygotowania 1 m 3 ciepłej wody użytkowej 3) [zł/m 3 ] 23,97 21,60 4. Koszt 1 MW mocy zamówionej na przygotowanie ciepłej wody użytkowej 4) [zł/(mw m-c)] , ,03 5. Miesięczny koszt ogrzania 1 m 2 powierzchni użytkowej [zł/(m 2 m-c)] 2,29 1,32 6. Miesięczna opłata abonamentowa [zł/m-c] Inne [zł] Charakterystyka ekonomiczna optymalnego wariantu przedsięwzięcia termomodernizacyjnego Planowana kwota kredytu [zł] ,49 Roczne zmniejszenie zapotrzebowania na energię [%] 34,9 Planowane koszty całkowite [zł] ,49 Premia termomodernizacyjna [zł] ,00 Roczna oszczędność kosztów energii [zł/rok] ) 2) Dla budynku składającego się z części o różnych funkcjach użytkowych należy podać wszystkie dane oddzielnie dla każdej części budynku. U OZE [%] obliczany zgodnie z rozporządzeniem dotyczącym sporządzania świadectw, jako udział odnawialnych źródeł energii w rocznym zapotrzebowaniu na energię końcową dostarczaną do budynku dla systemu grzewczego oraz dla systemu przygotowania ciepłej wody użytkowej. *) **) 3) 4) Opłata zmienna związana z dystrybucją i przesyłem jednostki energii Stała opłata miesięczna związana z dystrybucją i przesyłem energii. Liczba miejsc noclegowych. W nawiasie podano współczynnik przenikania ciepła bez istniejącego docieplenia. ***) Różnica pomiędzy zmierzonym zużyciem ciepła a obliczeniowym zużyciem energii na przygotowanie ciepłej wody użytkowej wynika z stopnia obłożenia (<100%) miejsc noclegowych. Roczne zmniejszenie zapotrzebowania na energię końcową z uwzględnieniem energii na potrzeby oświetlenia wbudowanego i energii pomocniczej wynosi 30,9 %. Roczne zmniejszenie zapotrzebowania na nieodnawialną energię pierwotną wynosi 26,9%. AUDYT ENERGETYCZNY W1 4

5 3. Dokumenty i dane źródłowe wykorzystane przy opracowaniu audytu oraz wytyczne i uwagi inwestora 3.1. Dokumentacja projektowa: Wykaz podstawowych norm i przepisów Inne dokumenty Projekt koncepcyjny remontu wraz z kolorystyką elewacji D.S. Karlik, arch. J. Wojtas, 2005 r., Projekt budowlany stacji wymienników ciepła - część technologiczna, Dynamika sp. z o.o., 1999 r., Projekt budowlano-wykonawczy wymiany przewodów wody zimnej, ciepłej i cyrkulacji, Miastoprojekt-Gliwice, 1999 r., Rzuty kondygnacji, Gliwickie Biuro Projektów Budownictwa Przemysłowego, 1977 r.. Ustawa z dnia r. o wspieraniu termomodernizacji i remontów, (Dz. U nr 223, poz z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury z dnia roku w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz. U nr 43 poz. 346 z późniejszymi zmianami). Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia roku zmieniające rozporządzenie w sprawie szczegółowego zakresu i form audytu energetycznego oraz części audytu remontowego, wzorów kart audytów, a także algorytmu oceny opłacalności przedsięwzięcia termomodernizacyjnego (Dz. U poz. 1606). Rozporządzenie Ministra Infrastruktury i Rozwoju z dnia roku w sprawie metodologii wyznaczania charakterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej (Dz. U poz.376). Obwieszczenie Ministra Infrastruktury i Rozwoju z dnia roku w sprawie ogłoszenia jednolitego tekstu rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie ( Dz. U poz ). Polska Norma PN-EN-ISO 6946:2004 "Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania." Polska Norma PN-EN 12831:2006 "Instalacje grzewcze w budynkach. Metoda obliczania projektowego obciążenia cieplnego". Polska Norma PN-EN ISO 13790: 2009 "Energetyczne właściwości użytkowe budynków. Obliczanie zużycia energii na potrzeby ogrzewania i chłodzenia". Polska Norma PN-EN-ISO 13789:2008 "Właściwości cieplne budynków. Współczynnik strat ciepła przez przenikanie. Metoda obliczania." Polska Norma PN-82/B "Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne." Polska Norma PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania. Polska Norma PN-EN ISO :2007 " Cieplne właściwości użytkowe okien, drzwi i żaluzji. Obliczanie współczynnika przenikania ciepła. Część 1: Postanowienia ogólne. Polska Norma PN-ISO 9836:1997 "Określanie i obliczanie wskaźników powierzchni i kubatur." 1. Aktualna taryfa przedsiębiorstwa ciepłowniczego - Przedsiębiorstwo Energetyki Cieplnej - Gliwice Sp. z o.o Osoby udzielające informacji 1. Przedstawiciel Inwestora 3.5. Data wizji lokalnej r Wytyczne, sugestie, ograniczenia i uwagi Inwestora (Zleceniodawcy) Obniżenie kosztów ogrzewania budynku. Wykorzystanie dofinansowania z NFOŚiGW w Warszawie. Uwzględniono wymagania w zakresie izolacyjności cieplnej określone w rozporządzeniu [5] obowiązujące od 1 stycznia 2021 r Zadeklarowany maksymalny wkład własny na pokrycie kosztów przedsięwzięcia termomodernizacyjnego oraz kwota kredytu możliwego do zaciągnięcia przez inwestora Wkład własny inwestora nie powinien przekraczać sumy Kwota kredytu nie powinna przekraczać sumy nie określono nie określono zł zł AUDYT ENERGETYCZNY W1 5

6 4. Inwentaryzacja techniczno-budowlana budynku 4.a. Ogólne dane o budynku Identyfikator budynku Własność Przeznaczenie budynku Adres Budynek Politechnika Śląska budynek zamieszkania zbiorowego - dom studencki Gliwice, ul. Kujawska 10 wolnostojący, dwusegmentowy Rok budowy Technologia budynku 1980 r. Rok zasiedlenia 1980 r. UW-2Ż-cegła żerańska RWB BSK RBM-73 RWP-75 PBU-59 PBU-62 UW 2-J WUF-62 WUF-T OWT-67 OWT-75 "Szczecin" W-70 Wk-70 SBM-75 ZSBO "Stolica" monolit tradycyjna ramowa wielkoblokowa inna, jaka: prefabrykowana Powierzchnia zabudowy [m 2 ] 1 338,4 Kubatura budynku [m 3 ] Kubatura ogrzewanej części budynku, pomniejszona o podcienia, balkony, loggie, galerie itp. [m 3 ] Powierzchnia użytkowa pomieszczeń [m 2 ] Powierzchnia korytarzy i klatek schodowych [m 2 ] Powierzchnia pomieszczeń ogrzewanych na poddaszu użytkowym [m 2 ] Powierzchnia pomieszczeń ogrzewanych w piwnicy (m.in.. pom. techniczne, rowerownia, magazyny, pom. socjalne konserwatorów) [m 2 ] Powierzchnia usługowa pomieszczeń ogrzewanych (usługi, sklepy, itp.) [m 2 ] Powierzchnia ogrzewanej części budynku [m 2 ] (powierzchnia pomieszczeń o regulowanej temperaturze) Budynek podpiwniczony Liczba klatek schodowych Liczba kondygnacji nadziemnych Średnia wysokość kondygnacji (w świetle) [m] , , , , , ,07 segment B: Liczba użytkowników tak segment A: 2 5 2,55 AUDYT ENERGETYCZNY W1 6

7 4.b. Opis techniczny podstawowych elementów budynku Budynek domu studenckiego zlokalizowany w Gliwicach przy ul. Kujawskiej 10, wybudowany w 1980 roku. Na parterze budynku zlokalizowane są pomieszczenia administracyjno-gospodarcze, pokoje gościnne oraz pomocnicze, takie jak: świetlica, siłownia, bilard. Na piętrach znajdują się pomieszczenia mieszkalne. W piwnicy znajdują się magazyny, pomieszczenia przyłączy instalacyjnych, węzła cieplnego, zaplecze socjalne konserwatorów oraz pomieszczenia do przechowywania rowerów. Budynek wykonany w technologii wielkopłytowej, dwusegmentowy, o 5 kondygnacjach nadziemnych, całkowicie podpiwniczony. Ściany zewnętrzne wielowarstwowe grubości 22 i 25 cm. Stropy prefabrykowane kanałowe. Stropodach wentylowany, kryty papą. Okna drewniane zespolone i PCV o współczynniku U=1,5-2,0 W/(m 2 K), drzwi zewnętrzne przeszklone U=2,0 W/(m 2 K). Zestawienie danych dotyczących przegród budowlanych Lp. Przegrody budowlane oddzielające część ogrzewaną od powietrza zewnętrznego i części nieogrzewanej Powierzchnia przegrody do obliczania strat ciepła Powierzchnia przegrody do obliczania kosztów Współczynnik przenikania ciepła U [m 2 ] [W/(m 2 *K)] 1. SZ-22 Ściana zewnętrzna 1 954, ,84 0, SZ-25 Ściana zewnętrzna 598,62 666,54 0, SZ-24-PIW Ściana zewnętrzna 240,36 240,36 1, SZ-32-PIW Ściana zewnętrzna 42,56 42,56 1, ,44 0, ,03 0, STD Stropodach 1 337, ,60 1, P-PIW Podłoga w piwnicy 1 337,63 0, OZ-D Okna zewnętrzne 585,45 1, SZG Ściana zewnętrzna przy gruncie OZ-PCV Okna zewnętrzne 10. DZ Drzwi zewnętrzne 12,18 2,000 [m 2 ] 55,44 303,03 87,09 107,48 27,75 1,500 1,800 2,000 AUDYT ENERGETYCZNY W1 7

8 4.c. Charakterystyka energetyczna budynku Lp. Rodzaj danych Dane w stanie istniejącym 1. Szczytowa moc cieplna (zapotrzebowanie na moc cieplną dla c.o.) q moc [kw] 380,5 2. Zamówiona moc cieplna (dla c.o. i c.w.u.) q [kw] 670,00 3. Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym bez uwzględnienia sprawności systemu ogrzewania Q H [GJ] 2 375,2 4. Wskaźnik sezonowego zapotrzebowania ciepła E=Q H /V [kwh/m 3 a] 36,65 5. Sezonowe zapotrzebowanie na ciepło w standardowym sezonie grzewczym z uwzględnieniem sprawności systemu ogrzewania Qs [GJ] 3 096,7 Taryfa opłat (wartości brutto) 6. opłata stała miesięcznie zł/mw ,03 opłata zmienna zł/gj 43,53 opłata abonamentowa miesięcznie zł - 4.d. Charakterystyka systemu ogrzewania Lp e. Charakterystyka instalacji ciepłej wody użytkowej Lp Rodzaj danych Typ instalacji Parametry pracy instalacji Przewody w instalacji Rodzaje grzejników Osłonięcie grzejników Zawory termostatyczne Sprawności składowe systemu grzewczego Liczba dni ogrzewania w tygodniu/liczba godzin na dobę Modernizacja systemu grzewczego po 1984 r. Rodzaj instalacji Rodzaj danych Piony i ich izolacja rury polipropylenowe, przewody prowadzone w bruzdach ściennych Cyrkulacja tak Opomiarowanie (wodomierze indywidualne) Zużycie ciepłej wody w m 3 /m-c określone wg pomiaru brak - 4.f. Charakterystyka systemu wentylacji instalacja wodna pompowa Dane w stanie istniejącym 90/70 0 C rury stalowe, częściowo miedziane żeliwne żeberkowe brak tak, ale występują braki η d = 0,95 η e = 0,85 η g = 0,95 η s = 1,00 7/24 Modernizacja węzła cieplnego (1999 r.). Wymiana grzejników w łazienkach na drabinkowe. Montaż grzejnikowych zaworów termostatycznych. Dane w stanie istniejącym Centralne przygotowanie c.w.u.. Trzy zasobniki ciepłej wody o pojemności 1000 dm3 każdy. Lp. Rodzaj danych 1. Rodzaj wentylacji 2. Strumień powietrza wentylacyjnego m 3 /h Dane w stanie istniejącym wentylacja naturalna grawitacyjna ,0 4.g. Charakterystyka węzła cieplnego Stacja wymienników ciepła zlokalizowana w piwnicy segmentu A, wyposażona w dwa płytowe wymienniki ciepła. Trzy zasobniki ciepłej wody o pojemności dm3 każdy (1999 r.). AUDYT ENERGETYCZNY W1 8

9 5. Ocena aktualnego stanu technicznego budynku 5.1. Elementy konstrukcyjne i ochrona cieplna budynku Ogólny stan elementów konstrukcyjnych budynku jest zadowalający. Występują miejscowe pęknięcia płyt oraz ubytki na łączeniach, ubytki tynku ścian piwnic. Stropodach w dobrym stanie technicznym, pokrycie w stanie dobrym. Ubytki w warstwie docieplenia stropodachu. Stolarka okienna i drzwiowa w dobrym stanie technicznym, wymieniana sukcesywnie od 2001 roku. Przegrody budowlane nie spełniają wymagań dotyczących izolacyjności cieplnej System grzewczy 5.3. System zaopatrzenia w c.w.u. Lp. 1 1 Stan techniczny źródła ciepła zadowalający. Instalacja c.o. wykonana z rur stalowych, grzejniki żeliwne żeberkowe, wyposażone w zawory termostatyczne. Instalacja w stanie technicznym zadowalającym. Stan techniczny źródła ciepła zadowalający. Zbiorcze zestawienie oceny stanu istniejącego budynku i możliwości poprawy zawiera poniższa tabela: Chrakterystyka stanu istniejacego współczynnika przenikania ciepła U [W/(m 2 K)]: - ściany zewnętrzne U: 0,710; 0,731 - ściany zewnętrzne piwnic U: 1,421; 1,648 - ściany przy gruncie U: 0,762; 0,832 2 Przegrody zewnętrzne Przegrody zewnętrzne mają następujące wartości Możliwości i sposób poprawy - dla ścian zewnętrznych U max =0,20 [W/(m 2 K)] 3 Docieplenie przegród zewnętrznych do wartości współczynnika przenikania ciepła U U max : - stropodach U: 1,173 - podłoga w piwnicy U: 0,427 - dla stropodachu U max =0,15 [W/m 2 K] - nie przewiduje się zmian 2 Okna i drzwi zewnętrzne - okna drewniane i PCV w dobrym stanie technicznym, drzwi w dobrym stanie technicznym, o współczynniku U [W/(m 2 K)]: Nie przewiduje się zmian. - okna - drzwi U: 1,500-2,000 U: 2,000 3 System wentylacji - nie stwierdzono nieprawidłowości Nie przewiduje się zmian. w funkcjonowaniu. 4 5 System grzewczy - instalacja c.o. dwururowa, grzejniki Wymiana źródła ciepła. żeliwne żeberkowe, wyposażone w zawory termostatyczne System zaopatrzenia w c.w.u. - centralny, stacja wymienników ciepła. Wymiana źródła ciepła. AUDYT ENERGETYCZNY W1 9

10 6. Wykaz rodzajów usprawnień i przedsięwzięć termomodernizacyjnych wybranych na podstawie oceny stanu technicznego Lp. 1 Rodzaj usprawnień lub przedsięwzięć 2 Sposób realizacji 3 1. Zmniejszenie strat przez przenikanie przez ściany zewnętrzne Ocieplenie ścian zewnętrznych styropianem. Ocieplelenie ścian piwnic styropianem ekstrudowanym. Ocieplenie ścian przy gruncie styropianem ekstrudowanym. 2. Zmniejszenie strat przez przenikanie przez stropodach Ocieplenie stropodachu granulatem wełny mineralnej. 3. Modernizacja systemu grzewczego Wymiana źródła ciepła. 4. Zmniejszenie kosztów przygotowania ciepłej wody użytkowej Wymiana źródła ciepła. 7. Określenie optymalnego wariantu przedsięwzięcia termomodernizacyjnego 7.1. Wskazanie rodzajów usprawnień termomodernizacyjnych dotyczących zmniejszenia zapotrzebowania na ciepło Lp. 1 Grupa usprawnień Rodzaje usprawnień 2 3 Usprawnienia dotyczące zmniejszenia strat przez przenikanie przez przegrody budowlane I j.w. przez ściany zewnętrzne Ocieplenie ścian zewnętrznych SZ-22, SZ-25 styropianem. Ocieplenie ścian piwnic SZ-24-PIW, SZ-32-PIW styropianem ekstrudowanym. Ocieplenie ścian przy gruncie SZG styropianem ekstrudowanym. j.w. przez stropodach Ocieplenie stropodachu STD granulatem wełny mineralnej. II Zmniejszenie c.w.u. zużycia ciepła do przygotowania Wymiana źródła ciepła. Usprawnienia dotyczące zmniejszenia zapotrzebowania ciepła układu c.o. oraz Wymiana źródła ciepła. zwiększenia jego sprawności AUDYT ENERGETYCZNY W1 10

11 7.2. Ocena opłacalności i wybór wariantu optymalnego W niniejszym rozdziale w kolejnych tabelach dokonuje się: a) Oceny opłacalności i wyboru optymalnych usprawnień prowadzących do zmniejszenia strat ciepła przez przenikanie przez przegrody zewnętrzne, b) c) d) Oceny i wyboru optymalnego wariantu przedsięwzięcia prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej, Oceny opłacalności i wyboru optymalnego wariantu przedsięwzięcia poprawiającego sprawność systemu grzewczego, Zestawienia optymalnych usprawnień i przedsięwzięć z podaniem prostego czasu zwrotu nakładów (SPBT) charakteryzującego każde usprawnienie. W obliczeniach przyjęto następujące wartości: S d Wyszczególnienie t wo t zo t zo - dla stropu nad ostatnią kondygnacją * 8,0; 20,0 8,0; 20,0 0 C -20,0-20,0 0 C -12,7-18,9 0 C dla przegród zewnętrznych (t wo =8 0 C) 1 177, ,1 dzień. K/a dla przegród zewnętrznych (t wo =20 0 C) 3 742, ,8 dzień. K/a dla stropu nad ostatnią kondygnacją Opłaty za ciepło na cele grzewcze (wartości brutto) 3 053, ,6 dzień. K/a O 0m, O lm, , ,03 zł/(mw. m-c) O 0z, O lz, 43,53 43,53 zł/gj A b0, A b1, 0,00 0,00 zł/m-c Opłaty za ogrzewanie c.w.u. (wartości brutto) O 0m, O lm, , ,03 zł/(mw. m-c) O 0z, O lz, 43,53 43,53 zł/gj A b0, A b1, 0,00 0,00 zł/m-c * temperatura wynikająca z obliczeń bilansu cieplnego Stan istniejący Stan po termomodernizacji Jednostki Liczbę stopniodni S d przyjęto dla stacji meteorologicznej Katowice. Obiekt rozliczany jest za pobraną energię cieplną wg grupy taryfowej I.1/1, na podstawie umowy zawartej z Przedsiębiorstwem Energetyki Cieplnej - Gliwice Sp. z o.o Gliwice ul. Królewskiej Tamy 135. Taryfa dla ciepła PEC-Gliwice Grupa I.1/1 Rodzaje cen i stawek opłat Rata miesięczna ceny za zamówioną moc cieplną Cena ciepła Cena nośnika ciepła Rata miesięczna stawki opłaty stałej za usługi przesyłowe Stawka opłaty zmiennej za usługi przesyłowe ceny i stawki brutto zawierają podatek VAT w wysokości 23% Jednostka miary Wartość netto Wartość brutto zł/mw/m-c 8 355, ,76 zł/gj 25,58 31,46 zł/m 3 17,22 21,18 zł/mw/m-c 2 239, ,27 zł/gj 9,81 12,07 AUDYT ENERGETYCZNY W1 11

12 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna SZ-22 Ściana osłonowa Dane: powierzchnia przegrody do obliczania strat A 0 = 1 954,90 m 2 A 1 = 1 954,90 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 2 247,84 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 20 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 3 742,8 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 4 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,20 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 2 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 wariant 4: o grubości warstwy izolacji o 1 cm większej niż w wariancie 3 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,12 0,14 0,15 0,16 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 3,636 4,242 4,545 4,848 3 Opór cieplny R m 2. K/W 1,368 5,004 5,610 5,913 6,216 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 462,11 126,33 112,69 106,91 101,70 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0,0572 0,0156 0,0139 0,0132 0,0126 Roczna oszczędność kosztów 6 zł/a , , , ,39 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 270,95 279,65 284,00 288,35 8 Koszt realizacji usprawnienia N U zł , , , ,66 9 SPBT= N U / O ru lata 28,83 28,60 28,57 28,60 10 U W/m 2. 0, U 1 K 0,731 0,200 0,178 0,169 0,161 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ) z odliczeniem powierzchni okien i drzwi zewnętrznych. Wybrany wariant : 3 Koszt : ,56 zł SPBT= 28,6 lat AUDYT ENERGETYCZNY W1 12

13 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna SZ-25 Ściana szczytowa Dane: powierzchnia przegrody do obliczania strat A 0 = 598,62 m 2 A 1 = 598,62 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 666,54 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 20 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 3 742,8 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 4 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,20 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 2 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 wariant 4: o grubości warstwy izolacji o 1 cm większej niż w wariancie 3 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,12 0,14 0,15 0,16 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 3,636 4,242 4,545 4,848 3 Opór cieplny R m 2. K/W 1,408 5,044 5,650 5,953 6,256 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 137,49 38,38 34,26 32,52 30,94 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0,0170 0,0047 0,0042 0,0040 0,0038 Roczna oszczędność kosztów 6 zł/a 6 237, , , ,40 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 270,95 279,65 284,00 288,35 8 Koszt realizacji usprawnienia N U zł , , , ,81 9 SPBT= N U / O ru lata 28,95 28,70 28,67 28,68 10 U W/m 2. 0, U 1 K 0,710 0,198 0,177 0,168 0,160 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ) z odliczeniem powierzchni okien zewnętrznych. Wybrany wariant : 3 Koszt : ,36 zł SPBT= 28,7 lat AUDYT ENERGETYCZNY W1 13

14 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna SZ-24-PIW Ściana zewnętrzna piwnic Dane: powierzchnia przegrody do obliczania strat A 0 = 240,36 m 2 A 1 = 240,36 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 240,36 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 8 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 1 177,1 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem ekstrudowanym o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 4 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,20 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 wariant 4: o grubości warstwy izolacji o 1 cm większej niż w wariancie 3 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,15 0,16 0,17 0,18 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,545 4,848 5,152 5,455 3 Opór cieplny R m 2. K/W 0,607 5,152 5,455 5,759 6,062 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 40,27 4,74 4,48 4,24 4,03 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0, , , , ,00111 Roczna oszczędność kosztów 6 zł/a 3 076, , , ,24 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 368,00 372,50 377,00 381,50 8 Koszt realizacji usprawnienia N U zł , , , ,34 9 SPBT= N U / O ru lata 28,76 28,88 29,05 29,22 10 U W/m 2. 0, U 1 K 1,648 0,194 0,183 0,174 0,165 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ) z odliczeniem powierzchni okien zewnętrznych. Wybrany wariant : 1 Koszt : ,48 zł SPBT= 28,8 lat AUDYT ENERGETYCZNY W1 14

15 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna SZ-32-PIW Ściana zewnętrzna piwnic Dane: powierzchnia przegrody do obliczania strat A 0 = 42,56 m 2 A 1 = 42,56 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 42,56 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 8 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 1 177,1 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem ekstrudowanym o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 4 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,20 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 1 cm większej niż w wariancie 2 wariant 4: o grubości warstwy izolacji o 1 cm większej niż w wariancie 3 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,15 0,16 0,17 0,18 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,545 4,848 5,152 5,455 3 Opór cieplny R m 2. K/W 0,704 5,249 5,552 5,856 6,159 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 6,15 0,82 0,78 0,74 0,70 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0, , , , ,00019 Roczna oszczędność kosztów 6 zł/a 460,34 465,20 468,51 471,82 O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 368,00 372,50 377,00 381,50 8 Koszt realizacji usprawnienia N U zł , , , ,64 9 SPBT= N U / O ru lata 34,02 34,08 34,25 34,41 10 U W/m 2. 0, U 1 K 1,421 0,191 0,180 0,171 0,162 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ) z odliczeniem powierzchni okien zewnętrznych. Wybrany wariant : 1 Koszt : ,08 zł SPBT= 34,0 lat RAZEM DOCIEPLENIE ŚCIANY ZEWNĘTRZNEJ PIWNIC SZ-PIW (SZ-24-PIW, SZ-32-PIW) Koszt realizacji usprawnienia [zł] Roczna oszczędność kosztów [zł/rok] SPBT [lata] , ,40 29,40 AUDYT ENERGETYCZNY W1 15

16 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna przy gruncie SZG typ 1 Dane: powierzchnia przegrody do obliczania strat A 0 = 303,03 m 2 A 1 = 303,03 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 303,03 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 8 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 1 177,1 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem ekstrudowanym o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 2 warianty: wariant 1: o grubości warstwy izolacji analogicznej jak dla ścian piwnic nad poziomem gruntu wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,15 0,16 0,17 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,545 4,848 5,152 3 Opór cieplny R equiv Opór cieplny R m 2. K/W 1,202 6,579 6,944 7,519 m 2. K/W 0,572 5,117 5,420 5,724 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 25,64 4,68 4,44 4,100 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0, , , , Roczna oszczędność kosztów O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/a 1 814, , ,69 7 Cena jednostkowa usprawnienia zł/m 2 368,00 372,50 377,00 8 Koszt realizacji usprawnienia N U zł , , ,31 9 SPBT= N U / O ru lata 61,45 61,48 61,10 10 U 0, U 1 equiv U 0, U 1 W/m 2. K 0,832 0,152 0,144 0,133 W/m 2. K 1,748 0,195 0,184 0,175 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ). Wybrany wariant : 1 Koszt : ,04 zł SPBT= 61,4 lat AUDYT ENERGETYCZNY W1 16

17 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Ściana zewnętrzna przy gruncie SZG typ 2 Dane: powierzchnia przegrody do obliczania strat A 0 = 55,44 m 2 A 1 = 55,44 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 55,44 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 8 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = C liczba stopniodni Sd = 1 177,1 Opis wariantów usprawnienia Przewiduje się ocieplenie ściany styropianem ekstrudowanym o współczynniku przewodności cieplnej: λ= 0,033 W/(mK). Rozpatruje się 2 warianty: wariant 1: o grubości warstwy izolacji analogicznej jak dla ścian piwnic nad poziomem gruntu wariant 2: o grubości warstwy izolacji o 1 cm większej niż w wariancie 1 Stan Warianty Lp. Omówienie Jedn. istniejący 1 2 Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,15 0,16 0,17 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 4,545 4,848 5,152 3 Opór cieplny R equiv Opór cieplny R m 2. K/W 1,312 6,667 7,042 7,519 m 2. K/W 0,668 5,213 5,516 5,820 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 4,30 0,85 0,80 0,750 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0, , , , Roczna oszczędność kosztów O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m zł/a 298,74 302,48 307,79 7 Cena jednostkowa usprawnienia zł/m 2 368,00 372,50 377,00 8 Koszt realizacji usprawnienia N U zł , , ,88 9 SPBT= N U / O ru lata 68,29 68,27 67,91 10 U 0, U 1 equiv U 0, U 1 W/m 2. K 0,762 0,150 0,142 0,133 W/m 2. K 1,497 0,192 0,181 0,172 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni ścian zewnętrznych (A koszt ). Ze względu na uwarunkowania architektoniczne (jednolita grubość docieplenia) do realizacji wybrano wariant 1. Wybrany wariant : 1 Koszt : ,92 zł SPBT= 68,3 lat RAZEM DOCIEPLENIE ŚCIANY ZEWNĘTRZNEJ PRZY GRUNCIE SZG (SZG typ 1, SZG typ 2) Koszt realizacji usprawnienia [zł] Roczna oszczędność kosztów [zł/rok] SPBT [lata] , ,47 62,40 AUDYT ENERGETYCZNY W1 17

18 Ocena opłacalności i wybór wariantu zmniejszającego straty ciepła przez przenikanie Przegroda Stropodach STD Dane: powierzchnia przegrody do obliczania strat A 0 = 1 337,63 m 2 A 1 = 1 337,63 m 2 powierzchnia przegrody do obliczania kosztu usprawnienia A koszt = 1 281,60 m 2 obliczeniowa temperatura powietrza wewnętrznego t w0 = 20 0 C obliczeniowa temperatura powietrza zewnętrznego t z0 = -12,7 0 C liczba stopniodni Sd = 3 053,6 Opis wariantów usprawnienia Przewiduje się ocieplenie stropodachu granulatem wełny mineralnej (lub wełną mineralną) o współczynniku przewodności cieplnej: λ= 0,041 W/(mK). Rozpatruje się 3 warianty różniące się grubością warstwy izolacji termicznej: wariant 1: o grubości warstwy izolacji, przy której maksymalna wartość współczynnika przenikania ciepła U max 0,15 W/(m 2. K) wariant 2: o grubości warstwy izolacji o 2 cm większej niż w wariancie 1 wariant 3: o grubości warstwy izolacji o 2 cm większej niż w wariancie 2 Stan Warianty Lp. Omówienie Jedn. istniejący Grubość dodatkowej warstwy izolacji termicznej; 1 m 0,26 0,28 0,30 0,32 g= 2 Zwiększenie oporu cieplnego R m 2. K/W 6,341 6,829 7,317 7,805 3 Opór cieplny R m 2. K/W 0,853 6,739 7,227 7,715 #ADR! 4 Q 0U, Q 1u = 8, Sd. A / R GJ/a 413,73 62,45 58,35 54,74 #ADR! 5 q ou, q 1U = A (t w0 -t z0 )/R MW 0,0513 0,0077 0,0072 0,0068 #ADR! Roczna oszczędność kosztów 6 zł/a , , ,94 #ADR! O ru = (Q 0U -Q 1U )O z +12(q ou -q 1U )O m 7 Cena jednostkowa usprawnienia zł/m 2 78,00 83,00 88,00 93,00 8 Koszt realizacji usprawnienia N U zł , , , ,80 9 SPBT= N U / O ru lata 4,52 4,76 4,99 #ADR! 10 U W/m 2. 0, U 1 K 1,173 0,148 0,138 0,130 #ADR! 11 U W/m 2. 0, U 1 po usunięciu istniejącego ocieplenia K 2,511 Podstawa przyjętych wartości N U Przyjęto ceny jednostkowe ocieplenia 1 m 2 na podstawie Katalogu cen jednostkowych robót i obiektów remontowych (I kwartał 2013 r., uwzględniono wskaźniki wzrostu cen produkcji budowlano-montażowej) oraz średnich cen rynkowych. Koszt usprawnienia stanowi iloczyn ceny jednostkowej i całkowitej powierzchni stropu nad ostatnią kondygnacją (4 p. ) A koszt. Wybrany wariant : 1 Koszt : ,80 zł SPBT= 4,5 lat AUDYT ENERGETYCZNY W1 18

19 Ocena i wybór przedsięwzięcia termomodernizacyjnego prowadzącego do zmniejszenia zapotrzebowania na ciepło na przygotowanie ciepłej wody użytkowej Dane: Q 0cw = 1 601,1 GJ/a q 0cw = 123,0 kw Przewiduje się następujace usprawnienia prowadzące do zmniejszenia zapotrzebowania na ciepło na przygotowanie c.w.u.: w obrębie źródła ciepła: zakup i montaż urządzeń technologicznych podstawowej stacji wymienników ciepła wyposażonej w wymienniki płytowe. Lp. Jednostka Stan istniejący Stan po modernizacji 1. Zapotrzebowanie na ciepło na przygotowanie c.w.u. netto GJ/a 699,7 699,7 2. Zapotrzebowanie na ciepło na przygotowanie c.w.u. brutto GJ/a 1 601, ,3 3. Oszczędność z tytułu zastosowania kolektorów GJ/a 4. Koszt przygotowania c.w.u. zł/a , ,81 5. Roczna oszczędność kosztów zł/a 8 784,35 6. Koszt modernizacji N cu zł ,00 7. SPBT lata 6,89 Szczegółowe obliczenia zamieszczono w Załączniku 4. Podstawa przyjętych wartości N cu : Koszty ustalono na podstawie średnich cen rynkowych. Koszt realizacji usprawnienia: ,00 zł (brutto) Z uwagi na fakt, iż źródło ciepła dostarczać będzie ciepło dla potrzeb ogrzewania pomieszczeń i przygotowania ciepłej wody użytkowej, wysokość nakładów inwestycyjnych przyjęto proporcjonalnie do wymaganej mocy cieplnej. AUDYT ENERGETYCZNY W1 19

20 Zestawienie optymalnych usprawnień i przedsięwzięć w kolejności rosnącej wartości SPBT Lp Rodzaj i zakres usprawnienia termomodernizacyjnego Ocieplenie stropodachu STD Planowane koszty robót [zł] ,80 4,5 Modernizacja c.w.u ,00 6,9 SPBT [lata] Ocieplenie ścian zewnętrznych SZ-22 Ściany osłonowe ,56 28,6 4. Ocieplenie ścian zewnętrznych SZ-25 Ściany szczytowe ,36 28, Ocieplenie ścian zewnętrznych SZ-PIW ,56 29,4 Ocieplenie ścian przy gruncie SZG ,96 62,4 AUDYT ENERGETYCZNY W1 20

21 7.3. Ocena i wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego poprawiającego sprawność cieplną systemu grzewczego Dane: Q 0co = 2 375,19 GJ/a w t0 = 1,00 w d0 = 1,00 η 0 = 0,767 Przewiduje się następujące usprawnienia: w obrębie źródła ciepła: zakup i montaż urządzeń technologicznych podstawowej stacji wymienników ciepła wyposażonej w wymienniki płytowe, w obrębie instalacji c.o.: płukanie chemiczne instalacji oraz regulacja hydrauliczna instalacji i dostosowanie do zmniejszonego zapotrzebowania na ciepło po ociepleniu budynku. Wartości współczynników sprawności zestawiono w poniższej tabeli: Lp. 1. Wytwarzanie ciepła: wymiana źródła η g = 0,95 η g = 0,99 2. Przesyłanie ciepła: bez zmian η d = 0,95 η d = 0,95 3. Regulacji i wykorzystania systemu grzewczego: bez zmian η e = 0,85 η e = 0,85 4. Akumulacji ciepła: bez zmian η s = 1,00 η s = 1,00 5. Sprawność całkowita systemu grzewczego η g η d η e η s = 0,767 η g η d η e η s = 0, uwzględnienie przerw na ogrzewanie w okresie tygodnia w t = 1,00 w t = 1,00 7. uwzględnienie przerw na ogrzewanie w ciągu doby w d = 1,00 w d = 1,00 Ocena proponowanego przedsięwzięcia Lp. Jednostka 1. Sprawność całkowita systemu grzewczego η - 0,767 0, Uwzględnienie przerw tygodniowych - 3. Uwzględnienie przerw dobowych w d - 1,00 1,00 4. Oszczędność kosztów Q rco zł/a 5. Koszt przedsięwzięcia N co zł ,00 6. SPBT lata 18,0 Koszty ustalono na podstawie średnich cen rynkowych. Koszt realizacji usprawnienia: Rodzaje ulepszeń termomodernizacyjnych Omówienie w t ,00 zł (brutto) Wartości sprawności składowych η oraz współczynników w przed Stan istniejący po Stan po modernizacji 1,00 1, ,03 AUDYT ENERGETYCZNY W1 21

22 7.4. Wybór optymalnego wariantu przedsięwzięcia termomodernizacyjnego Rozdział obejmuje: a) Określenie wariantów przedsięwzięć termomodernizacyjnych, b) Ocenę wariantów przedsięwzięć termomodernizacyjnych pod względem spełnienia wymagań ustawowych, c) Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego Określenie wariantów przedsięwzięć termomodernizacyjnych W tabeli poniżej zastosowano następujące skrótowe określenia usprawnień zestawionych w pkt. 7.2.: - SZ-22 - ocieplenie ścian zewnętrznych osłonowych SZ-22 - SZ-25 - ocieplenie ścian zewnętrznych szczytowych SZ-25 - SZ-PIW - ocieplenie ścian zewnętrznych piwnic SZ-24-PIW, SZ-32-PIW - SZG - ocieplenie ścian przy gruncie SZG typ 1, typ 2 - STD - ocieplenie stropodachu STD - C.O. + C.W.U.- wymiana źródła ciepła dla c.o. i c.w.u. Do analizy przyjęto następujące warianty usprawnień: Zakres usprawnień Wariant 1 Wariant 2 Wariant 3 Wariant 4 Wariant 5 Wariant 6 1. STD X X X X X 2. SZ-22 X X X X 3. SZ-25 X X X 4. SZ-PIW X X 5. SZG X 6. C.O.+C.W.U. X X X X X X Modernizację systemu grzewczego i układu przygotowania c.w.u. należy rozpatrywać łącznie, gdyż ciepło dostarczane będzie z jednego źródła ciepła. Zestawienie kosztów poszczególnych wariantów przedsięwzięć termomodernizacyjnych z uwzględnieniem kosztu opracowania audytu energetycznego i dokumentacji technicznej: Wariant Koszt wariantu [zł] Koszt audytu energetycznego i dokumentacji technicznej [zł] Koszt całkowity [zł] Wariant , , ,49 Wariant , , ,53 Wariant , , ,97 Wariant , , ,61 Wariant , , ,05 Wariant , , ,50 AUDYT ENERGETYCZNY W1 22

23 Obliczenie oszczędności dla wariantów przedsięwzięcia termomodernizacyjnego Q 0 = w t0 *w d0 *Q 0CO /η 0 + Q 0CW q 0 = q 0CO + q 0CW Q 1 =w t1 * w d1 *Q 1CO /η 1 +Q 1CW q 1 = q 1CO +q 1CW O 0r = Q 0 * O 0z + q 0 *O 0m *12 Q 1r =Q 1 *O 1z +q 1 *O 1m *12 O r = O 0r - O 1r Zestawienie wyników i obliczenie oszczędności bez uwzględnienia energii na potrzeby oświetlenia wbudowanego i energii pomocniczej: Nr wariantu Q 0co q 0co η 0 Q 0cw q 0cw Q 0 q 0 O 0co O 0cw O 0co +O 0cw O r N (Q0-Q1) Q 1co q 1co η 1 Q 1cw q 1cw Q 1 q 1 O 1co O 1cw O 1co +O 1cw Q0 GJ kw - GJ kw GJ kw zł zł zł zł zł % lata Stan istniejący 2 375,19 380,48 0, ,10 123, ,83 503, , , ,94 SPBT ,01 252,88 0, ,30 123, ,64 375, , , , ,49 34,9 15, ,22 252,88 0, ,30 123, ,68 375, , , , ,53 34,4 13, ,14 258,26 0, ,30 123, ,65 381, , , , ,97 33,1 13, ,94 271,34 0, ,30 123, ,82 394, , , , ,61 30,3 12, ,75 336,67 0, ,30 123, ,87 459, , , , ,05 16,9 7, ,19 380,48 0, ,30 123, ,00 503, , , , ,50 6,9 12,3 wdo= 1,00 w t0 = 1,00 wd1= 1,00 w t1 = 1,00 Zestawienie wyników i obliczenie oszczędności z uwzględnieniem energii na potrzeby oświetlenia wbudowanego i energii pomocniczej: Nr wariantu Roczne zapotrzebowanie energii końcowej przez system ogrzewania i wentylacji Q k,h Roczne zapotrzebowanie energii końcowej przez system przygotowania ciepłej wody użytkowej Q k,w Łączny koszt ciepła na ogrzewanie i wentylację oraz przygotowanie ciepłej wody użytkowej Roczne zapotrzebowanie energii końcowej do napędu urządzeń pomocniczych systemu ogrzewania E el,pom,h Roczne zapotrzebowanie energii końcowej do napędu urządzeń pomocniczych systemu ciepłej wody użytkowej E el,pom,w Sumaryczny koszt energii elektrycznej do napędu urządzeń pomocniczych Roczne zapotrzebowanie energii końcowej przez system oświetlenia wbudowanego Q k,l Koszt energii elektrycznej dla systemu oświetlenia wbudowanego Roczna oszczędność kosztów energii Oszczędność energii końcowej (Q k0- Q k1)/q k0 SPBT Oszczędność energii pierwotnej (Q p0 -Q p1 )/Q p0 GJ/rok kwh/rok GJ/rok kwh/rok zł/rok kwh/rok kwh/rok zł/rok kwh/rok zł/rok zł/rok % lata % Stan istniejący 3 096, , , , , , , , , , , , , , , , , , , , ,11 30,9 15,0 26, , , , , , , , , , , ,65 30,5 13,7 26, , , , , , , , , , , ,81 29,3 13,1 25, , , , , , , , , , , ,47 26,8 12,0 23, , , , , , , , , , , ,22 14,9 7,5 13, , , , , , , , , , , ,38 6,1 12,3 5,3 współczynnik nakładu nieodnawialnej energii pierwotnej na wytworzenie i dostarczenie nośnika energii lub energii dla systemu ogrzewania w H i przygotowania ciepłej wody użytkowej w W 1,3 współczynnik nakładu nieodnawialnej energii pierwotnej na wytworzenie i dostarczenie energii elektrycznej w el 3 AUDYT ENERGETYCZNY W1 23

24 Dokumentacja wyboru optymalnego wariantu przedsięwzięcia termomodernizacyjnego Lp Wariant przedsięwzięcia termomodernizacyjnego Planowane koszty całkowite N Roczna oszczędność kosztów energii Q Procentowa oszczędność zapotrzebowania na energię [(Q 0 -Q 1 )/Q 0 ]*100% Optymalna kwota kredytu 20% kredytu 16 % kosztów całkowitych Dwukrotność rocznej oszczędności kosztów energii [zł] [zł/rok] [%] [zł,%] [zł] [zł] [zł] WARIANT 1 0,00 0,00% , , ,49 100,00% , , ,00 [zł,%] * Premia termomodernizacyjna 2 WARIANT 2 0,00 0,00% , , ,53 100,00% , , ,00 3 WARIANT 3 0,00 0,00% , , ,97 100,00% , , ,00 4 WARIANT 4 0,00 0,00% , , ,61 100,00% , , ,00 5 WARIANT 5 0,00 0,00% , , ,05 100,00% , , ,00 6 WARIANT 6 0,00 0,00% , , ,50 100,00% , , ,00 * Planowana kwota środków własnych / Kwota kredytu AUDYT ENERGETYCZNY W1 24

25 Wskazanie optymalnego wariantu przedsięwzięcia termomodernizacyjnego W ramach Ustawy o wspieraniu termomodernizacji i remontów możliwa jest realizacja wariantów 1-4, gdyż zmniejszenie rocznego zapotrzebowania na energię jest nie mniejsze niż 25%. Na podstawie dokonanej oceny, jako optymalny wariant przedsięwzięcia termomodernizacyjnego w rozpatrywanym obiekcie ocenia się wariant nr 1 obejmujący usprawnienia: - ocieplenie ścian zewnętrznych SZ-22, SZ-25 styropianem grubości 15 [cm] - ocieplenie ścian zewnętrznych piwnic SZ-24-PIW, SZ-32-PIW styropianem ekstrudowanym grubości 15 [cm] - ocieplenie ścian przy gruncie SZG styropianem ekstrudowanym grubości 15 [cm] - ocieplenie stropodachu STD granulatem wełny mineralnej o grubości 26 [cm] - wymianę źródła ciepła dla c.o. i c.w.u. wraz z płukaniem chemicznym i regulacją instalacji Przedsięwzięcie to spełnia warunki ustawowe: 1. oszczędność zapotrzebowania ciepła wyniesie: 34,9 %, czyli powyżej 25% 2. planowany kredyt, w wysokości: ,49 zł, stanowiący 100,00% kosztów, jest zgodny z warunkami ustawowymi. 3. środki własne inwestora wyniosą: 0,00 zł. 4. premia termomodernizacyjna wynosi: ,00 zł. 5. wysokość premii termomodernizacyjnej nie przekracza: 16% kosztów poniesionych na realizację przedsięwzięcia termomodernizacyjnego ,00 zł dwukrotności przewidywanych rocznych oszczędności kosztów energii ,00 zł AUDYT ENERGETYCZNY W1 25

26 8. Opis techniczny optymalnego wariantu przedsięwzięcia termomodernizacyjnego przewidzianego do realizacji 8.1. Opis robót W ramach wskazanego wariantu przedsięwzięcia termomodernizacyjnego należy wykonać następujące prace: Lp. Rodzaj prac Jednostka miary Ilość Cena jednostkowa [zł] Koszt całkowity przedsięwzięcia [zł] Ocieplenie ścian zewnętrznych SZ-22 styropianem o grubości 15 [cm] 1. m ,84 284, ,56 (λ=0,033 [W/(mK)]) Ściana osłonowa Ocieplenie ścian zewnętrznych SZ-25 styropianem o grubości 15 [cm] 2. m 2 666,54 284, ,36 (λ=0,033 [W/(mK)]) Ściana szczytowa Ocieplenie ścian zewnętrznych piwnic SZ-24-PIW styropianem 3. m 2 240,36 368, ,48 ekstrudowanym o grubości 15 [cm] (λ=0,033 [W/(mK)]) Ocieplenie ścian zewnętrznych piwnic SZ-32-PIW styropianem 4. m 2 42,56 368, ,08 ekstrudowanym o grubości 15 [cm] (λ=0,033 [W/(mK)]) Ocieplenie ścian przy gruncie SZG typ 1 styropianem ekstrudowanym o 5. m 2 303,03 368, ,04 grubości 15 [cm] (λ=0,033 [W/(mK)]) Ocieplenie ścian przy gruncie SZG typ 2 styropianem ekstrudowanym o 6. m 2 55,44 368, ,92 grubości 15 [cm] (λ=0,033 [W/(mK)]) Ocieplenie stropodachu STD granulatem wełny mineralnej o grubości m ,60 78, ,80 [cm] (λ=0,041 [W/(mK)]) Wymiana źródła ciepła: zakup i montaż urządzeń technologicznych 8. podstawowej stacji wymienników ciepła wyposażonej w wymienniki płytowe. (c.o. + c.w.u.) wraz z płukaniem chemicznym i regulacją instalacji kpl. 1, , ,00 c.o. Razem ,24 9. Audyt energetyczny i dokumentacja techniczna kpl. 1, , , Charakterystyka finansowa Inwestycja obejmująca termomodernizację budynku Domu Studenckiego "Karlik" w Gliwicach w zakresie: - docieplenia ścian zewnętrznych - docieplenia ścian piwnic - docieplenia ścian przy gruncie - docieplenia stropodachu - wymiany źródła ciepła - płukania chemicznego i regulacji instalacji c.o. charakteryzuje się następującymi parametrami: Kalkulowany koszt robót wyniesie: Udział środków własnych inwestora: Obliczony kredyt bankowy: Obliczona premia termomodernizacyjna: Czas zwrotu nakładów SPBT Roczne zmniejszenie zapotrzebowania na energię końcową (bez energii pomocniczej i energii na potrzeby oświetlenia wbudowanego) Roczne zmniejszenie zapotrzebowania na energię pierwotną 8.3. Dalsze działania Dalsze działania inwestora obejmują: 1. Opracowanie dokumentów i wniosków aplikacyjnych 2. Zawarcie umowy z wykonawcą robót 3. Realizacja robót i odbiór techniczny 4. Ocena rezultatów przedsięwzięcia (po pierwszym roku) ,49 zł 0,00 zł ,49 zł ,00 zł 15,0 lat 34,9 % 26,9 % AUDYT ENERGETYCZNY W1 26

27 ZAŁĄCZNIKI DO AUDYTU Załącznik 1 Załącznik 2 Załącznik 3 Załącznik 4 Załącznik 5 Załącznik 6 Załącznik 7 Obliczenie współczynników przenikania ciepła przegród budowlanych Obliczenie strumienia powietrza wentylacyjnego Określenie sprawności systemu grzewczego Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania c.w.u. Wyniki komputerowych obliczeń sezonowego zapotrzebowania na ciepło i mocy na ogrzewanie Wydruk komputerowy z programu Audytor OZC dla stanu istniejącego oraz poszczególnych wariantów usprawnień termomodernizacyjnych Rysunki dotyczące położenia budynku, rzuty budynku, dokumentacja fotograficzna AUDYT ENERGETYCZNY W1 27

28 ZAŁĄCZNIK NR 1 Obliczenie współczynników przenikania ciepła przegród budowlanych AUDYT ENERGETYCZNY W1 28

29 Wyniki - Przegrody Symbol D Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W P-PIW Podłoga w piwnicy 45,3 cm Rodzaj przegrody: Podłoga w piwnicy, Warunki wilgotności: Średnio wilgotne Ściana przy podłodze: SZG_1 Różnica wysokości podłogi i wody gruntowej Z gw : 0,45 m Wysokość zagłębienia ściany przyległej do gruntu Z: 1,50 m BETON ,0500 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,050 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 BETON ,1000 Beton zwykły z kruszywa kamiennego - gęs 1, ,840 0,100 PIASEK-ŚR 0,3000 Piasek średni. 0, ,840 0,750 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 1,774 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 2,340 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,427 STD Stropodach wentylowany Rodzaj przegrody: Strop pod nieogrz. poddaszem, Warunki wilgotności: Średnio wilgotne WEŁ_MIN 0,0250 Wełna mineralna 0,055 0,455 STRŻELBKAN 0,2400 Strop żelbetowy kanałowy o wysokości ,840 0,180 TYNK-CW 0,0150 Tynk lub gładź cementowo-wapienna. 0, ,840 0,018 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,100 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,100 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,853 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,173 SZ-22 Ściana zewnętrzna 22,0 cm Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0200 Tynk lub gładź cementowo-wapienna. 0, ,840 0,024 ŻELBET 0,0800 Żelbet. 1, ,840 0,047 WEŁ_MIN 0,0600 Wełna mineralna 0,055 1,091 ŻELBET 0,0600 Żelbet. 1, ,840 0,035 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,368 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,731 SZ-24-PIW Ściana zewnętrzna 26,0 cm Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0100 Tynk lub gładź cementowo-wapienna. 0, ,840 0,012 GAZOBE-1.4 0,2400 Gazobeton , ,000 0,412 TYNK-CW 0,0100 Tynk lub gładź cementowo-wapienna. 0, ,840 0,012 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,607 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,648 SZ-25 Ściana zewnętrzna 29,0 cm Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0200 Tynk lub gładź cementowo-wapienna. 0, ,840 0,024 ŻELBET 0,1500 Żelbet. 1, ,840 0,088 WEŁ_MIN 0,0600 Wełna mineralna 0,055 1,091 ŻELBET 0,0600 Żelbet. 1, ,840 0,035 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Strona 29 Audytor OZC SANKOM Sp. z o.o.

30 Wyniki - Przegrody Symbol D Opis materiału λ ρ c p R m W/(m K) kg/m 3 kj/(kg K) m 2 K/W Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,409 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,710 SZ-32-PIW Ściana zewnętrzna 32,0 cm Rodzaj przegrody: Ściana zewnętrzna, Warunki wilgotności: Średnio wilgotne TYNK-CW 0,0100 Tynk lub gładź cementowo-wapienna. 0, ,840 0,012 GAZOBE-1.4 0,2400 Gazobeton , ,000 0,412 CEGŁA-DZIU 0,0600 Mur z cegły dziurawki na zaprawie cement 0, ,880 0,097 TYNK-CW 0,0100 Tynk lub gładź cementowo-wapienna. 0, ,840 0,012 Opór przejmowania wewnątrz R i, [m 2 K/W]: 0,130 Opór przejmowania na zewnątrz R e, [m 2 K/W]: 0,040 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 0,704 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 1,421 SZG_1 Ściana zewnętrzna przy gruncie 25,3 cm Rodzaj przegrody: Ściana zewnętrzna przy gruncie, Warunki wilgotności: Średnio wilgotne Podłoga przyległa do ściany: P-PIW Wysokość zagłębienia ściany przyległej do gruntu Z: 1,50 m TYNK-CW 0,0100 Tynk lub gładź cementowo-wapienna. 0, ,840 0,012 GAZOBE-1.4 0,2400 Gazobeton , ,000 0,412 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 0,760 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,202 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,832 SZG_2 Ściana zewnętrzna przy gruncie 31,3 cm Rodzaj przegrody: Ściana zewnętrzna przy gruncie, Warunki wilgotności: Średnio wilgotne Podłoga przyległa do ściany: P-PIW Wysokość zagłębienia ściany przyległej do gruntu Z: 1,50 m TYNK-CW 0,0100 Tynk lub gładź cementowo-wapienna. 0, ,840 0,012 GAZOBE-1.4 0,2400 Gazobeton , ,000 0,412 CEGŁA-DZIU 0,0600 Mur z cegły dziurawki na zaprawie cement 0, ,880 0,097 PAPA-ASF 0,0030 Papa asfaltowa. 0, ,460 0,017 Równoważny opór gruntu wraz z oporami przejmowania R g, [m 2 K/W]: 0,774 Suma oporów przejmowania i przewodzenia R, [m 2 K/W]: 1,312 Współczynnik przenikania ciepła U, [W/(m 2 K)]: 0,762 Strona 30

31 ZAŁĄCZNIK NR 2 Strumień powietrza wentylacyjnego Wentylacja grawitacyjna Lp. Jednostka przed po 1 Kubatura wewnętrzna wentylowana V m , ,18 2 Strumień objętości powietrza infiltrującego V inf m 3 /h Minimalny strumień objętości powietrza V min m 3 /h Strumień objętości powietrza wentylacyjnego V V m 3 /h Projektowa wentylacyjna strata ciepła Φ V kw Strumień objętości powietrza wentylacyjnego V ve m 3 /h AUDYT ENERGETYCZNY W1 31

32 ZAŁĄCZNIK NR 3 Określenie sprawności systemu grzewczego w stanie istniejącym 1. Sprawność wytwarzania ciepła η g = 0,95 sprawność dla węzła cieplnego o mocy powyżej 300 kw 2. Sprawność przesyłu ciepła η d = 0,95 sprawność dla ogrzewania centralnego wodnego z lokalnego źródła ciepła usytuowanego w ogrzewanym budynku, z zaizolowanymi przewodami, armaturą i urządzeniami, które są zainstalowane w przestrzeni ogrzewanej 3. Sprawność regulacji i wykorzystania ciepła η e = 0,85 sprawność dla ogrzewania wodnego z grzejnikami członowymi lub płytowymi w przypadku regulacji centralnej i miejscowej (część pomieszczeń) 4. Sprawność akumulacji ciepła η s = 1,00 brak zasobnika ciepła 5. Przerwa na ogrzewanie w okresie tygodnia w t = 1,00 brak przerw 6. Przerwa na na ogrzewanie w ciągu doby w d = 1,00 brak przerw Sprawności określono na podstawie Rozporządzenia Ministra Infrastruktury i Rozwoju z dnia r. w sprawie metodologii wyznaczania charkterystyki energetycznej budynku lub części budynku oraz świadectw charakterystyki energetycznej lub dokumentacji technicznej. AUDYT ENERGETYCZNY W1 32

33 ZAŁĄCZNIK NR 4 Obliczenie zapotrzebowania na ciepło i moc cieplną na potrzeby przygotowania ciepłej wody użytkowej Lp. Jednostka stan istniejący Wartość stan po modernizacji 1 Jednostkowe dobowe zapotrzebowanie na ciepłą wodę użytkową V wi dm 3 /(m 2 *doba) 2,40 2,40 2 Powierzchnia pomieszczeń o regulowanej temperaturze powietrza A m 2 f 7 060, ,07 3 Ciepło właściwe wody c W kj/(kgk) 4,19 4,19 4 Gęstość wody ρ kg/dm 3 W Temperatura ciepłej wody θ W Temperatura wody zimnej θ 0 0 C C Współczynnik korekcyjny ze względu na przerwy w użytkowaniu k R - 0,60 0,60 8 Liczba dni w roku t R dzień Roczne zapotrzebowanie na energię użytkową do przygotowania c.w.u. Q W,nd =V wi *A f *c W *ρ W *(θ W -θ 0 )*k R *t R /3600 kwh/rok , ,7 GJ/rok 699,7 699,7 10 Całkowita sprawność systemu przygotowania ciepłej wody użytkowej η W,tot uwzględniająca: - 0,437 0, Sprawność wytwarzania ciepła η W,g - 0,91 0,98 12 Sprawność przesyłu ciepłej wody η W,d - 0,60 0,60 13 Sprawność akumulacji ciepła η W,s - 0,80 0,85 14 Sprawność sezonowa wykorzystania η W,e - 1,00 1,00 15 Roczne zapotrzebowanie na energię końcową Q K,W kwh/rok , ,4 GJ/rok 1 601, ,3 16 Liczba jednostek odniesienia L (liczba użytkowników) osoby Średnie dobowe zapotrzebowanie na c.w.u. w budynku V dsred =V wi *A f m 3 /d 16,944 16, Średnie godzinowe zapotrzebowanie na c.w.u. w budynku V hsred =V dsred /16 m 3 /h 1,059 1, Współczynnik nierównomierności rozbioru ciepłej wody N h =9,32*L (-0,244) - 2,211 2, Zapotrzebowanie na ciepło na ogrzanie 1 m 3 wody Q cwj =c W *p W *(θ CW -θ 0 )*10-3 GJ/m 3 0,189 0, Maksymalna moc cieplna q cw =V hsred *Q cwj *278*N h kw 123,0 123,0 22 Średnia moc cieplna q śr cw =q cw /N h kw 55,6 55,6 23 Roczne zużycie c.w.u. w budynku V cw =V dsred *365*k R m 3 /rok 3 710, ,74 24 Koszt przygotowania c.w.u. Q K,W *O z + q cw *O m *12 zł/rok , ,81 25 Koszt wody zimnej V cw *11,59 zł/m 3 zł/rok , ,48 26 Sumaryczny koszt roczny c.w.u. zł/rok , ,29 27 Średni koszt 1 m 3 c.w.u. zł/m 3 35,56 33,19 AUDYT ENERGETYCZNY W1 33

34 Wyniki komputerowych obliczeń sezonowego zapotrzebowania ciepła i mocy na ogrzewanie wykonane przy pomocy programu Audytor OZC ZAŁĄCZNIK NR 5 Wariant mocy cieplnej [kw] Zapotrzebowanie ciepła Q H [GJ/a] Wariant 1 252, ,01 Wariant 2 252, ,22 Wariant 3 258, ,14 Wariant 4 271, ,94 Wariant 5 336, ,75 Wariant 6 380, ,19 stan istniejący 380, ,19 AUDYT ENERGETYCZNY W1 34

35 ZAŁĄCZNIK NR 6 Wydruk komputerowy z programu Audytor OZC dla stanu istniejącego oraz poszczególnych wariantów usprawnień termomodernizacyjnych AUDYT ENERGETYCZNY W1 35

36 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Dom studencki Karlik Stan przed termomodernizacją Miejscowość: Gliwice Adres: ul. Kujawska 10 Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7060,1 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 53,9 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 21,1 W/m 3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 2375,19 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 7060 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 336,4 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 93,5 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 131,9 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 36,6 kwh/(m 3 rok) Strona 36 Audytor OZC SANKOM Sp. z o.o.

37 Wyniki - Zestawienie strat energii cieplnej wg normy PN-EN ISO Szczegółowe zestawienie strat energii cieplnej Ściana zewnętrzna 23,2 % Strop pod nieogrz. poddaszem 14 % Ściana zewnętrzna przy gruncie 2 % Ściana wewnętrzna 0 % Strop ciepło do dołu góry 0 % Podłoga w piwnicy 2,8 % Okno zewnętrzne 15,4 % Drzwi zewnętrzne 0,2 % Drzwi wewnętrzne 0 % Ciepło na wentylację 42,5 % 0 % Drzwi wewnętrzne 0,2 % Drzwi zewnętrzne 15,4 % Okno zewnętrzne 2,8 % Podłoga w piwnicy 0 % Strop ciepło do dołu 0 % Strop ciepło do góry 14 % Strop pod nieogrz. poddaszem 2 % Ściana zewnętrzna przy gruncie 0 % Ściana wewnętrzna 23,2 % Ściana zewnętrzna 42,5 % Ciepło na wentylację Strona 37 Audytor OZC SANKOM Sp. z o.o.

38 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Dom studencki Karlik Stan po termomodernizacji Miejscowość: Gliwice Adres: ul. Kujawska 10 Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7060,1 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 35,8 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 14,0 W/m 3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1325,01 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 7060 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 187,7 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 52,1 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 73,6 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 20,4 kwh/(m 3 rok) Strona 38 Audytor OZC SANKOM Sp. z o.o.

39 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Dom studencki Karlik Wariant 2 Miejscowość: Gliwice Adres: ul. Kujawska 10 Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7060,1 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 35,8 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 14,0 W/m 3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1344,22 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 7060 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 190,4 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 52,9 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 74,7 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 20,7 kwh/(m 3 rok) Strona 39 Audytor OZC SANKOM Sp. z o.o.

40 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Dom studencki Karlik Wariant 3 Miejscowość: Gliwice Adres: ul. Kujawska 10 Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7060,1 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 36,6 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 14,3 W/m 3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1392,14 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 7060 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 197,2 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 54,8 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 77,3 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 21,5 kwh/(m 3 rok) Strona 40 Audytor OZC SANKOM Sp. z o.o.

41 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Dom studencki Karlik Wariant 4 Miejscowość: Gliwice Adres: ul. Kujawska 10 Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7060,1 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 38,4 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 15,1 W/m 3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 1496,94 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 7060 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 212,0 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 58,9 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 83,1 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 23,1 kwh/(m 3 rok) Strona 41 Audytor OZC SANKOM Sp. z o.o.

42 Wyniki - Ogólne Podstawowe informacje: Nazwa projektu: Dom studencki Karlik Wariant 5 Miejscowość: Gliwice Adres: ul. Kujawska 10 Normy: Norma na obliczanie wsp. przenikania ciepła: PN-EN ISO 6946 Norma na obliczanie projekt. obciążenia cieplnego: PN-EN 12831:2006 Norma na obliczanie E: PN-EN ISO Dane klimatyczne: Strefa klimatyczna: III Projektowa temperatura zewnętrzna θ e : -20 C Średnia roczna temperatura zewnętrzna θ m,e : 7,6 C Stacja meteorologiczna: Katowice Podstawowe wyniki obliczeń budynku: Powierzchnia ogrzewana budynku A H : 7060,1 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Projektowe obciążenie cieplne budynku Φ HL : W Wskaźniki i współczynniki strat ciepła: Wskaźnik Φ HL odniesiony do powierzchni φ HL,A : 47,7 W/m 2 Wskaźnik Φ HL odniesiony do kubatury φ HL,V : 18,7 W/m 3 Wyniki obliczeń sezonowego zapotrzebowania na energię wg PN-EN ISO Stacja meteorologiczna: Katowice Sezonowe zapotrzebowanie na energię na ogrzewanie Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : 2002,75 GJ/rok Zapotrzebowanie na ciepło - ogrzewanie Q H,nd : kwh/rok Powierzchnia ogrzewana budynku A H : 7060 m 2 Kubatura ogrzewana budynku V H : 18003,2 m 3 Wskaźnik zapotrzebowania - ogrzewanie EA H : 283,7 MJ/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EA H : 78,8 kwh/(m 2 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 111,2 MJ/(m 3 rok) Wskaźnik zapotrzebowania - ogrzewanie EV H : 30,9 kwh/(m 3 rok) Strona 42 Audytor OZC SANKOM Sp. z o.o.

43 ZAŁĄCZNIK NR 7 Plan sytuacyjny, rzuty budynku, dokumentacja fotograficzna AUDYT ENERGETYCZNY W1 43

44 PLAN SYTUACYJNY AUDYT ENERGETYCZNY W1 44

45 RZUT KONDYGNACJI POWTARZALNEJ AUDYT ENERGETYCZNY W1 45

46 PRZEKRÓJ A-A AUDYT ENERGETYCZNY W1 46

47 DOKUMENTACJA FOTOGRAFICZNA Zdjęcie 1 Elewacja południowo-wschodnia Zdjęcie 2 Elewacja południowo-wschodnia AUDYT ENERGETYCZNY W1 47

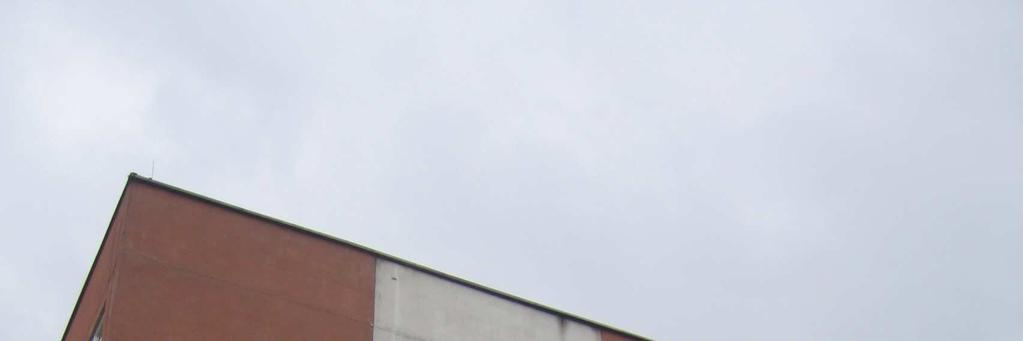

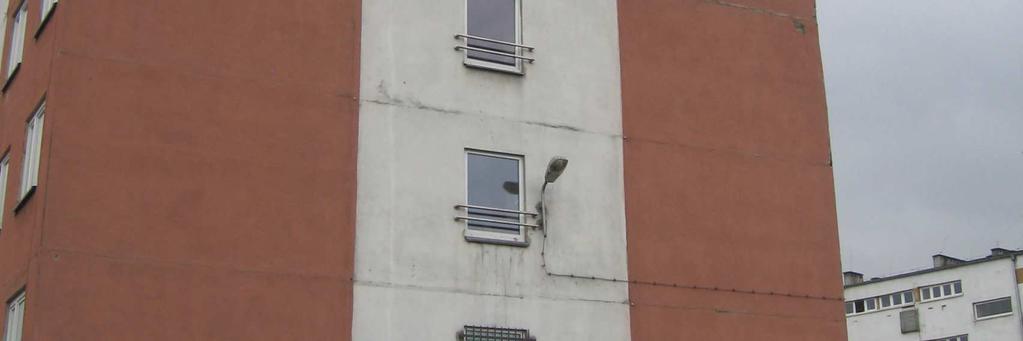

48 Zdjęcie 3 Elewacja północno-wschodnia Zdjęcie 4 Elewacja północno-zachodnia AUDYT ENERGETYCZNY W1 48

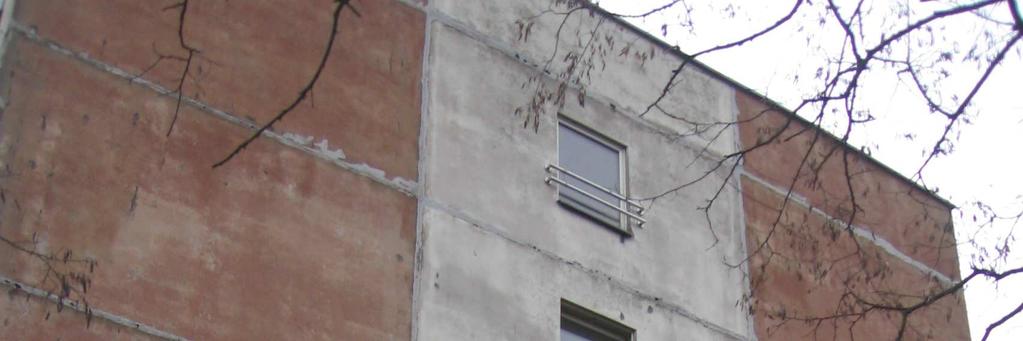

49 Zdjęcie 5 Elewacja południowo-zachodnia Zdjęcie 6 Stropodach AUDYT ENERGETYCZNY W1 49
