PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA KANALIZACJI SANITARNEJ WRAZ Z PRZYŁĄCZAMI DLA BUDYNKÓW MIESZKALNYCH PRZY UL. KIESZKI W ŁAZISKACH GÓRNYCH

Transkrypt

1 TEMAT: PROJEKT BUDOWLANO-WYKONAWCZY BUDOWA KANALIZACJI SANITARNEJ WRAZ Z PRZYŁĄCZAMI DLA BUDYNKÓW MIESZKALNYCH PRZY UL. KIESZKI W ŁAZISKACH GÓRNYCH CZĘŚĆ INSTALACYJNA LOKALIZACJA: dz. nr 2426/144, 1931/143, 2429/144, 2427/144, 2428/144, 2331/136, 1758/136, 1348/136, 1345/136, 1304/135, 2525/135, 1847/135, 1845/135, 1416/ Łaziska Górne, woj. śląskie. INWESTOR: Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o ul. Energetyków 5, Łaziska Górne, woj. śląskie ZESPÓŁ PROJEKTOWY: PROJEKTANT: CZĘŚĆ INSTALACYJNA tech. Jan SZCZEPANEK upr nr 72/94 w spec. instalacyjno inżynieryjnej w zakresie sieci sanitarnych z ograniczeniem do sieci obejmującej sieci wodociągowe, kanalizacyjne, gazowe i cieplne PROJEKTANT: CZĘŚĆ INSTALACYJNA OPRACOWANIE: mgr inż. Wojciech KOWAL upr nr LUB/0063/POOS/07 do projektowania bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń cieplnych, wentylacyjnych, gazowych, wodociągowych i kanalizacyjnych mgr inż. Szymon WOLNY DATA OPRACOWANIA PROJEKTU wrzesień 2015r. EGZEMPLARZ NR 1

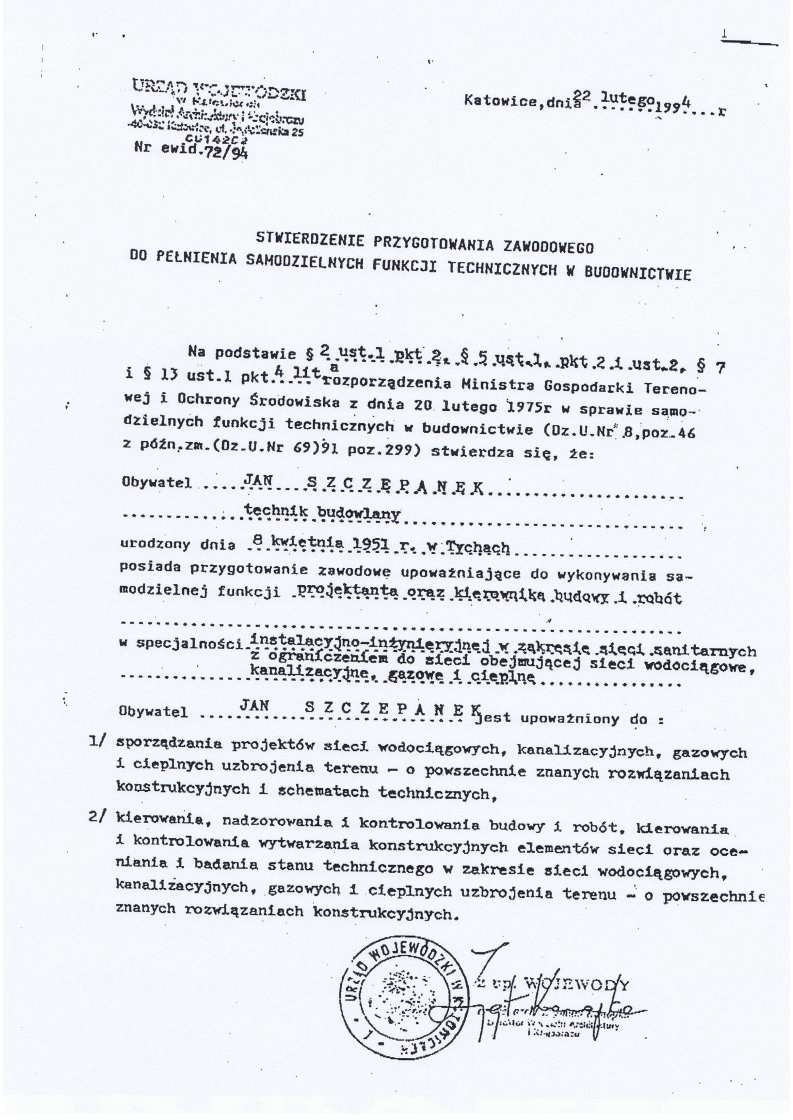

2 1. SPIS TREŚCI PROJEKTU BUDOWALNEGO L.p. T R E Ś Ć Strony 1. Strona tytułowa 1 2. Oświadczenie projektanta część sanitarna 3. Upr. bud.+ Zaśw. z Izby Jan Szczepanek 4. Oświadczenie osoby sprawdzające 5. Upr. bud.+ Zaśw. z Izby Wojciech Kowal 6. Wykaz danych podstawowych - Zestawienie materiałów 7. Część opisowa - Opis techniczny 8. Część graficzna - Spis rysunków 9. Rysunki 10. Część formalno-prawna - Spis uzgodnień 11. Uzgodnienia 12. Informacja BIOZ 13. Opinia geotechniczna 2

3 Jan Szczepanek ( imię i nazwisko ) TYCHY ; dnia rok 72/94 ( nr uprawnień ) SKL./ IS / 7496 / 02 ( nr członkowski izby zawodowej ) Oświadczenie 1 projektanta Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( tj. Dz. U. Nr 207 z 2003 r. poz.2016 z poz. zm. z dnia r. poz. 888 Dz. U. Nr 93 z 2004 r. ), niniejszym oświadczam że projekt budowlany : BUDOWA KANALIZACJI SANITARNEJ WRAZ Z PRZYŁĄCZAMI DLA BUDYNKÓW MIESZKALNYCH PRZY UL. KIESZKI W ŁAZISKACH GÓRNYCH ( podać nazwę projektu budowlanego i adres inwestycji ) sporządzony w wrzesień 2015 rok dla: Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o Łaziska Górne, ul. Energetyków 5 ( podać Inwestora ) został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... ( pieczęć wraz z podpisem ) 1 Należy składać w oryginale 3

4 4

5 5

6 Wojciech Kowal ( imię i nazwisko ) Jastków ; dnia rok LUB/0063/POOS/07 ( nr uprawnień ) LUB/IS/0275/07 ( nr członkowski izby zawodowej ) Oświadczenie 1 osoby sprawdzającej projekt budowlany Zgodnie z art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 r. Prawo budowlane ( tj. Dz. U. Nr 207 z 2003 r. poz.2016 z poz. zm. z dnia r. poz. 888 Dz. U. Nr 93 z 2004 r. ), niniejszym oświadczam że projekt budowlany : BUDOWA KANALIZACJI SANITARNEJ WRAZ Z PRZYŁĄCZAMI DLA BUDYNKÓW MIESZKALNYCH PRZY UL. KIESZKI W ŁAZISKACH GÓRNYCH ( podać nazwę projektu budowlanego i adres inwestycji ) sporządzony w wrzesień 2015 rok dla: Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o Łaziska Górne, ul. Energetyków 5 ( podać Inwestora ) został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej.... ( pieczęć wraz z podpisem ) 1 Należy składać w oryginale 6

7 7

8 8

9 2. WYKAZ DANYCH PODSTAWOWYCH 2.1. CZĘŚĆ SANITARNA - zestawienie podstawowych materiałów L.p. Wyszczególnienie Jedn. miary Ilość Jedn Rura kanalizacyjna z wydłużonym kielichem PVC U (SDR 34) klasa S 200 x 5,9 mm, Uwagi mb 440,- PN 2. Rura kanalizacyjna PE (SDR 17) 200 x 11,9 mm mb 72,- PN 3. Rura kanalizacyjna z wydłużonym kielichem PVC U (SDR 34) klasa S 160 x 4,7 mm mb 97,- PN 4. Studzienka z tworzywa sztucznego PP 315 mm kpl 2 PN 5. Studzienka z tworzywa sztucznego PP 600 mm kpl 14 PN 6. Studzienka z tworzywa sztucznego PE 1000 mm kpl 2 PN 7. Rura ochronna 315 mm mb 17,- PN 8. Rura ochronna 400 mm mb 27,- PN 9

10 3. CZEŚĆ OPISOWA - OPIS TECHNICZNY SPIS TREŚCI OPISU 3.1. Dane ogólne 3.2. Przedmiot i zakres opracowania 3.3. Podstawa opracowania 3.4. Opis przedmiotowej inwestycji 3.5. Stan istniejący uzbrojenia terenu 3.6. Warunki gruntowo wodne i górnicze 3.7. Bilans ilości ścieków sanitarnych 3.8. Rozwiązania techniczne Lokalizacja i zagłębienie projektowanych rurociągów Kanalizacja sanitarna Przyłącza kanalizacyjne do budynków 3.9. Uwagi do wykonawstwa Eksploatacja kanalizacji Uwagi końcowe Kategoria obiektu Środowiskowe Uwarunkowania Warunki wykorzystania terenu w fazie realizacji i eksploatacji Wymagania dotyczące ochrony środowiska Wymagania w zakresie przeciwdziałania skutku awarii przemysłowych Wymagania w zakresie transgranicznego oddziaływania na środowisko Stwierdzenie konieczności utworzenia obszaru ograniczonego użytkowania Obszar oddziaływania obiektu 10

11 3.1. DANE OGÓLNE - Adres inwestycji : Łaziska Górne, powiat mikołowski - Inwestor : Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o Łaziska Górne, ul. Energetyków 5 - Nazwa inwestycji : Budowa kanalizacji sanitarnej wraz z przyłączami dla budynków mieszkalnych przy ulicy Kieszki w Łaziskach Górnych - Projektant : Jan Szczepanek, Tychy, ul. Flamingów PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest Projekt Budowlano Wykonawczy budowy kanalizacji sanitarnej grawitacyjnej wraz z przyłączami dla budynków mieszkalnych przy ul. Kieszki w Łaziskach Górnych. Niniejszy projekt swoim zakresem obejmuje odbiór ścieków sanitarnych z posesji zlokalizowanych w rejonie ulicy Kieszki i sprowadzenia ich poprzez istniejącą sieć kanalizacji sanitarnej do istniejącej gminnej oczyszczalni ścieków WSCHÓD PODSTAWA OPRACOWANIA Podstawą opracowania niniejszej dokumentacji technicznej projektowanej budowy kanalizacji sanitarnej jest Umowa zawarta pomiędzy Przedsiębiorstwem Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o., Łaziska Górne, ul. Energetyków 5, a Firmą Usługową MTX Mariusz Kolberg, ul. Tuwima 13a, Łaziska Górne. Merytoryczną podstawę opracowania stanowią : - protokół z Narady Koordynacyjnej przy Starostwie Powiatowym w Mikołowie, - notatka służbowa spisana w Urzędzie Miejskim w Łaziskach Górnych, - mapa zasadnicza do celów projektowych w skali 1:500 opracowana w III kwartale 2015 roku z klauzulą, - mapa ewidencji gruntu w skali 1:500 (na mapie zasadniczej do celów projektowych), - wypisy z ewidencji gruntów uzyskane w Starostwie Powiatowym w Mikołowie, - umowy - oświadczenia zawarte z właścicielami działek gruntowych; zgody na wejście w teren z realizacją kanalizacji sanitarnej w rejonie ul. Kieszki, - literatura naukowa i techniczna, - obowiązujące normy PN i przepisy w projektowaniu i wykonywaniu robót budowlanomontażowych, - opinia geotechniczna wykonana przez firmę DOBADE, wrzesień 2015r., - uzgodnienia branżowe, - miejscowy plan zagospodarowania przestrzennego miejscowości Łaziska Górne OPIS PRZEDMIOTOWEJ INWESTYCJI Inwestycja niniejsza położona jest w zachodnio-środkowej części Gminy Łaziska Górne w miejscowości Łaziska Górne po zachodniej stronie ulicy Cieszyńskiej stanowiącą drogę krajową nr 8. W miejscowym planie zagospodarowania przestrzennego obszar określony jest jako 43MU2, RP, RZ oraz 7MU1. 11

12 Zabudowę Gminy Łaziska Górne stanowi przede wszystkim budownictwo jednorodzinne i willowe, zabudowa zagęszczona wzdłuż głównych dróg. W rejonie ul. Kieszki brak jest zakładów przemysłowych. Drogi główne asfaltowe oraz utwardzone docelowo. Drogi gminne i powiatowe są w dobrym stanie technicznym. Istniejące uzbrojenie pod i nadziemne terenu stanowią wodociągi, gazociągi i kanalizacja sanitarna, sieć energetyczna doziemna kablowa i sieć telefoniczna doziemna kablowa. W obszarze objętym zakresem niniejszego opracowania brak sieci kanalizacji deszczowej a na terenie poszczególnych działek gruntowych niniejszej inwestycji przystąpiono do budowany budynków mieszkalnych, które przewiduje się włączyć do projektowanej niniejszej kanalizacji sanitarnej. W związku z w/w sytuacją gospodarki wodno ściekowej na terenie Gminy Łaziska Górne, Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o. podpisało umowę na wykonanie projektu budowlano-wykonawczego budowy kanalizacji sanitarnej grawitacyjnej dla rejonu ulicy Kieszki w miejscowości Łaziska Górne STAN ISTNIEJĄCY UZBROJENIA TERENU Miejscowość Łaziska Górne uzbrojona jest w sieć wodociągową zaopatrującą w wodę bytowo gospodarczą prawie wszystkie gospodarstwa domowe i wodę p.poż., przez RPWiK S.A. Tychy. Ścieki sanitarne powstające w istniejących budynkach mieszkalnych odprowadzane są do istniejącej kanalizacji sanitarnej grawitacyjnej. Gmina Łaziska Górne posiada sieć kanalizacji deszczowej. Wody deszczowe z terenu Gminy spływają do istniejącej kanalizacją bądź nieregularnie po terenie do istniejących cieków wodnych. Przy takim spływie wód deszczowych oraz wysokim stanie istniejącym wód gruntowych, stanowi to niebezpieczeństwo podtopienia posesji. Na terenie Gminy Łaziska Górne w rejonie ulicy Kieszki, istnieje sieć energetyczna i telefoniczna (kablowa doziemna), wodociągowa, gazociągowa jak również kanalizacja sanitarna. 3.6.WARUNKI GRUNTOWO WODNE I GÓRNICZE Rejon ul. Kieszki, położony jest w obszarze górniczym, zgodnie z informacją Kompani Węglowej oddział KWK Bolesław Śmiały nie prognozuje się wystąpienia wpływów projektowanej eksploatacji górniczej. Na podstawie przeprowadzonych prac i badań (wg opinii geologicznej) stwierdzono, że nie występuje woda gruntowa do głębokości 4,00 m. Warunki wodne należy uznać za korzystne. Na danym terenie występują grunty piaszczyste, gliny pylaste, zwietrzeliny piaskowca, zwietrzeliny piaszczyste, zwietrzeliny kamieniste, zwietrzeliny gliniaste. Grunty należy zaliczyć do dobrych, nośnych. 3.7.BILANS ILOŚCI ŚCIEKÓW SANITARNYCH Bilans ilości ścieków sanitarnych dla rejonu ul. Kieszki potraktowano jako jedną zlewnię z której ścieki sanitarne przewodami Ø 200 mm PVC odbierane będą przez istniejący rurociąg kanalizacji sanitarnej znajdujący się w ciągu ul. Kąty w Łaziskach Górnych. Wielkość spływu ścieków z tej zlewni wg niniejszego opracowania projektowego przedstawia się następująco (5 budynków mieszkalnych istniejących podczas opracowywania niniejszego projektu oraz przy założeniu budowy 15 budynków mieszkalnych w przyszłości na danym terenie ): Q śr. dob = 20 bud. x ( 0,12 m 3 x 5 ) = 12,00 m 3 /dobę Q max dob. = 12,0 m 3 /d x 1,2 = 14,4 m 3 /dobę 12

13 q max godz. = 14,4 x 1,8 : 24 = 1,08 m 3 /godz. q max. sek. 0,3 dm 3 /sek. Jak wynika z powyższego zestawienia tej zlewni, łączny bilans ścieków sanitarnych spływających do istniejącej gminnej oczyszczalni ścieków przez istniejącą sieć kanalizacji sanitarnej, wynosi 0,3 l/sek., t.j. 1,08 m 3 /godzinę, dla Q śr. dob. = 12,0 m 3 /dobę. Całkowity spływ ścieków max dobowy wynosi 14,4 m 3 /dobę. 3.8.ROZWIĄZANIA TECHNICZNE Lokalizacja i zagłębienie projektowanych rurociągów Kierując się warunkami lokalnymi i przyszłościową zabudową mieszkalną, ciągi kanalizacji sanitarnej zaprojektowano w drodze gminnej oraz gruntach właścicieli prywatnych. Trasy projektowanej kanalizacji sanitarnej biegną przeważnie równolegle z trasami istniejącego uzbrojenia podziemnego lub granicami działek, jedynie w miejscach przyłączenia budynków krzyżują się z istniejącymi sieciami, jednak w sposób bezkolizyjny. Przyłącza do istniejących budynków mieszkalnych od kanałów głównych są krótkie, a trasa tak dobrana, by w jak najmniejszym stopniu naruszyć istniejące zagospodarowanie posesji oraz uniknąć kolizji z istniejącym uzbrojeniem podziemnym i nadziemnym. Szczegółową lokalizację przewodów kanalizacyjnych uzgodniono z administratorami sieci posiadającymi swoje urządzenia na terenie miejscowości Łaziska Górne oraz z właścicielami działek, przez które prowadzone będą projektowane kanały kanalizacji sanitarnej. Lokalizację tę uzgodniono ostatecznie na Radzie Koordynacyjnej przy Starostwie Powiatowym w Mikołowie. Trasy projektowanej kanalizacji pokazano na mapach sytuacyjno wysokościowych w skali 1:500 załączonych do części graficznej niniejszego opracowania. Zagłębienie projektowanych kanałów kanalizacji sanitarnej uzależnione jest od takich czynników, jak istniejąca rzeźba terenu ( spadki, obecność cieków wodnych, zadrzewienie terenu, itp.), jego zagospodarowanie i uzbrojenie (drogi, uzbrojenie nad - i podziemne) a waha się od ok. 1,20 m p. p. t. do ok. 2,00 m p. p. t. Szczegółowe zagłębienie projektowanej kanalizacji sanitarnej pokazano na profilu podłużnym załączonym do części graficznej niniejszego projektu Kanalizacja sanitarna Rozwiązania techniczne projektowanej kanalizacji sanitarnej dla objętej nim rejonu ulicy Kieszki, wynika z przyjętego dla tej inwestycji zakresu przez Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o. Kanały kanalizacji sanitarnej grawitacyjnej zaprojektowano z rur 160 oraz 200 mm PVC typ S z wydłużonym kielichem i uzbrojono w studzienki rewizyjne z tworzyw sztucznych 315, 600 mm oraz 1000 mm z pełnym wyposażeniem. Studnie 1000 mm oraz 600 mm należy wykonać z pierścieniami odciążającymi, przystosowanymi do ruchu kołowego. Włazy żeliwne klasa D400. Zaprojektowano również przyłącza dla każdego istniejącego budynku, z wyjątkiem budynku w budowie obok posesji nr 7, gdyż został już podłączony do istniejącej sieci. Szczegółowych obliczeń średnic kanałów i spadków dokonano za pomocą oprogramowania komputerowego. Dla przedmiotowego zakresu opracowania dla rur PVC 200 mm przy współczynniku k = 0,25 mm przyjęto dopuszczalny min. spadek równy 5 % 0. Rury kanalizacji sanitarnej ułożyć należy na podsypce piaskowej gr. 20 cm i obsypać 20 cm ponad górę rury kanalizacyjnej. 13

14 Studnie S.2, S.3, S.7, S.12, S.13, S.15 należy wykonać jako studnie kaskadowe. Dodatkowo włączenie do istniejącej kanalizacji sanitarnej poprzez studnię k92 wykonać jako podłączenie kaskadowe. Odcinek kanalizacji sanitarnej S.15 k92 należy wykonać metodą bezwykopową Przyłącza kanalizacji do budynków Przyłącza kanalizacji sanitarnej PVC 160 mm zaprojektowano do istniejących budynków mieszkalnych z minimalnym spadkiem wynoszącym 2 % UWAGI DO WYKONAWSTWA Mechaniczne wykonanie wykopów pod projektowaną kanalizację sanitarną możliwe jest dla wykonywania ciągów głównych projektowanej kanalizacji, przebiegającym po terenie płaskim i wolnym od zabudowy oraz zieleni wysokiej. Należy zwrócić szczególną uwagę na istniejące uzbrojenie terenu nad i podziemne. Ręcznie należy wykonać wykopy w rejonie skrzyżowań z istniejącym uzbrojeniem terenu, jak również przekopy kontrolne. Należy bezwzględnie unikać niszczenia i uszkadzania zieleni wysokiej. Przewiduje się wykonanie wykopów wąsko przestrzennych o ścianach pionowych o szer. B=1,20 m z ażurowym zabezpieczeń ścian z rozparciami. W rejonie ewentualnego zawodnienia z pełnym zabezpieczeniem ścian wykopu. Wykopy należy rozpoczynać od najniższego punktu budowlanego kanału i prowadzić w przeciwnym kierunku do spadku kolektora, a następnie wykonywać głębiej o 20 cm od proj. niwelety kolektora, a następnie wykonać pod rurę podłoże z zagęszczonego piasku lub bardzo drobnego żwiru o gr. warstwy 20 cm. Bezpośrednio przed montażem rur kanalizacyjnych należy wyprofilować podłoże do kąta podparcia równego 90. Zwraca się szczególną uwagę na konieczność wykonania obsybki piaskowej o gr. warstwy max 20 cm powyżej wierzchu rurociągu. Zasypka wykopu powinna być zagęszczona warstwami o gr. do 30 cm, równomiernie z obydwu stron rury. Zagęszczenie powinno być kontrolowane w warunkach polowych przez pracowników laboratorium badawczego. Przed każdą zasypką należy sprawdzić prostolinijność ułożenia przewodów i skontrolować jego spadek, po czym wykonać próbę szczelności przewodów na infiltrację i eksfiltrację. Prowadząc zasypkę przewodu należy równocześnie dokonać demontażu zabezpieczenia i rozpór ścian wykopu. Warstwę nawierzchniową terenu należy wykonać zgodnie z jej stanem pierwotnym. Szczególnie starannie należy wykonać zabezpieczenia wykopów w pobliżu budynków, zwłaszcza nie podpiwniczonych, jeśli odległość wykopu od budynku jest mniejsza od głębokości tego budynku. Należy zachować szczególną ostrożność w czasie prowadzenia robót w pobliżu linii telefonicznych i energetycznych, drzew i krzewów oraz w miejscach skrzyżowań z uzbrojeniem podziemnym (wodociągi, kable energetyczne i telefoniczne, drenaż). Studzienki 1000 mm oraz 600 mm z tworzyw sztucznych montować z włazami typu przejazdowego w rejonach istnienia ruchu kołowego. Studzienki montować należy na podsypce z piasku o gr. warstwy co najmniej 0,15 0,20 m. Przy przejściu rur kanalizacyjnych przez ściany studzienek stosować należy typowe tuleje ochronne z PVC, a przejścia dodatkowo uszczelnić szczeliwem (pianką poliuretanową) EKSPLOATACJA KANALIZACJI Sieć kanalizacyjna nie wymaga specjalnych zabiegów eksploatacyjnych, gdyż zaprojektowana została z nowoczesnych materiałów, a spadki na jej trasie są odpowiednie. Jedynie okresowo, ze względu na małe napełnienie rurociągów, wymagane będzie ich okresowe płukanie, a nawet generalne czyszczenie. Płukanie kanałów grawitacyjnych kanalizacji wymaga stosowania specjalistycznego wyposażenia i powinno być ono 14

15 przeprowadzone przez przeszkoloną w tym zakresie ekipę. Płukanie przeprowadza się wodą z sieci wodociągowej lub beczkowozu specjalistycznego. Częstotliwość płukania zostanie ustalona podczas eksploatacji kanalizacji. Zasadnym jest przeprowadzenie pierwszego przeglądu po sześciu miesiącach od daty oddania sieci kanalizacyjnej do eksploatacji UWAGI KOŃCOWE Całość robót instalacyjno montażowych należy wykonać zgodnie z : - Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych tom II instalacje Sanitarne i Przemysłowe - Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie BHP podczas wykonywania robót budowlanych (Dz. Ust. Nr 47 poz. 401 z dnia rok ) Prace ziemne w rejonie skrzyżowań z istniejącym uzbrojeniem prowadzić pod nadzorem kompetentnych instytucji. W tych rejonach wykonanie wykopów należy wykonać ręcznie. Roboty ziemne prowadzić zgodnie z wytycznymi zawartymi w normie branżowej BN 83/ pt. Roboty ziemne przewody podziemne. Zgodnie z Wytycznymi Montażu Kanalizacji Zewnętrznej z Rur PVC rury PVC można układać na głębokości do 6,0 m p. p. t. Trasy kanalizacji sanitarnej zaprojektowano pod uwagę biorąc trasy istniejącego uzbrojenia terenu, istniejącą i zaprojektowaną zabudowę terenu, a także uzgodnienia z zarządcami poszczególnych instalacji i urządzeń oraz z właścicielami działek przez które przebiegać będzie projektowana kanalizacja. Skrzyżowania bezkolizyjne z istniejącym uzbrojeniem terenu (wodociąg, kable energetyczne) wymagają stosowania rur ochronnych zgodnie z przepisami PN oraz uzgodnieniami zarządcami poszczególnych sieci. Część gruntu może być nawodniona. W związku z tym prace ziemne należy prowadzić z uwzględnieniem zabezpieczeń ścian wykopu boczną ścianką pełną. W rejonach występowania istniejącego drenażu odwadniającego wykopy wykonać ręcznie; konieczne jest jego przywrócenie jego stanu sprzed rozpoczęcia robót i staranna naprawa ewentualnych uszkodzeń. Budynki znajdujące się w odległości mniejszej niż 2,0 m od krawędzi wykopu muszą być zabezpieczone ścianką szczelną, zabitą o 1,50 m poniżej wykopu. Przed przystąpieniem do zabijania ścianki szczelnej przy istniejących budynkach mieszkalnych lub gospodarczych należy każdorazowo określić stan techniczny budynku; w przypadku złego stanu technicznego budynku przewidzieć odpowiednie zabezpieczenie ich konstrukcji. Budowę kanałów w rejonie dróg w miarę możliwości prowadzić przy ograniczonym ruchu drogowym z dopuszczeniem ruchu lokalnego. W ciągach dróg gminnych przewiduje się pozostawienie ruchu na jednej połowie drogi (zgodnie z projektem organizacji ruchu). Nad wykopem do kanału wykonanego w drodze przewiduje się przerzucenie mostków dojściowych i przejazdowych do poszczególnych posesji. Po zakończeniu robót należy odtworzyć trawniki i chodniki na posesjach i poboczach ulic. Nawierzchnie dróg, chodniki i zagospodarowanie powierzchni posesji prywatnych powinny pozostać w stanie z chwili rozpoczęcia prac ziemnych. Odbiór techniczny wykonanych kanałów należy przeprowadzić zgodnie z normą PN 92/B ze zwróceniem szczególnej uwagi na zbadanie szczelności kanałów, wykonując próbę eksfiltracji i infiltracji z potwierdzeniem tego protokołami Przed przystąpieniem do robót budowlano montażowych należy sprawdzić rzędne przyjęte w projekcie ze stanem istniejącym w projekcie. 15

16 Przed przystąpieniem do robót należy również: 1. Powiadomić ORANGE Polska w celu zlecenia nadzoru i ustaleń na miejscu budowy: - zachować odległość od urządzeń telefonicznych - zabezpieczyć słupy telefoniczne przed skrzywieniem i obsunięciem - w miejscu skrzyżowania z kablem ziemnym wykonać przekopy kontrolne, na istniejące kable telefoniczne założyć ochronne rury dwudzielne zgodnie z uzgodnieniem. 2. Prace ziemne prowadzić pod nadzorem TAURON -u : - zachować odległości poziome i pionowe od urządzeń elektrycznych wynikających z norm PN 75/E 05100, PN 76/E oraz norm branżowych, - przed wyk. robót ustalić dokładnie ułożenie kabli z pomocą lokalizatora, - zachować odległości 1,0 m od istniejących słupów linii energetycznej. 3. Prace ziemne prowadzić pod nadzorem RPWiK Tychy : - zachować odległości poziome i pionowe od rurociągów wody, - przed wyk. robót ustalić ułożenie rurociągów wody za pomocą lokalizatora, - zachować odległości 1,5 m od istniejących rurociągów wody. 4. Prace ziemne prowadzić pod nadzorem Rejonu Dystrybucji Gazu Tychy : - zachować odległości poziome i pionowe od rurociągów gazowych, - przed wyk. robót ustalić ułożenie rurociągów za pomocą lokalizatora. W przypadku niezgodności rzędnych terenu z rzędnymi podanymi w projekcie, jak również w przypadku jakichkolwiek innych odstępstw od dokumentacji projektowej podczas realizacji projektowej kanalizacji sanitarnej, należy powiadomić projektanta w celu zapewnienia prawidłowej realizacji inwestycji. Inwestor powinien posiadać odpowiedni sprzęt w celu wykonywania obsługi podczas eksploatacji sieci kanalizacyjnej wyposażonej w studzienki z tworzyw sztucznych 600 mm oraz 1000 mm KATEGORIA OBIEKTU Obszarem oddziaływania przedmiotowego obiektu są działki, przez które przebiega trasa projektowanej kanalizacji deszczowej, wymienione w Umowach zgodach podpisanych przez właścicieli poszczególnych działek gruntowych. Zgodnie z załącznikiem do Prawa Budowlanego ( Dz. Ustaw nr 80 poz. 718 ) obiekt zakwalifikowano do XXVI kategorii ŚRODOWISKOWE UWARUNKOWANIA Warunki wykorzystania terenu w fazie realizacji i eksploatacji Roślinność występująca na terenie projektowanej kanalizacji sanitarnej może zostać uszkodzona jedynie na szerokości pasa wykopów. Teren po robotach ziemnych przywrócić do stanu pierwotnego. Wycinka drzew owocowych i krzewów w niezbędnym zakresie. Inwestycja nie będzie źródłem ponadnormowej emisji hałasu, przy zastosowaniu nowoczesnej technologii oraz rozwiązań organizacyjnych. 16

17 Wymagania dotyczące ochrony środowiska Trasa kanalizacji została tak zaprojektowana, aby zniszczenia zieleni były minimalne, a w koniecznych przypadkach usunięcia drzew i krzewów należy uzyskać zgodę Burmistrza. Nie będzie skażona powierzchnia ziemi i wody gruntowe, poprzez zapewnienie szczelności rurociągów projektowanej kanalizacji sanitarnej. Gospodarkę odpadkami prowadzić zgodnie z obowiązującymi przepisami w tym zakresie. Masy ziemne z wykopów wykorzystywane będą do zasypywania tych wykopów, natomiast nadmiar ich odwożony będzie na miejsce wskazane przez Inwestora, celem zagospodarowania Tymczasowe miejsca składowania mas ziemnych ustali Wykonawca z Inwestorem. Projektowana kanalizacja sanitarna krzyżować będzie się bezkolizyjnie z istniejącymi sieciami infrastrukturalnymi nad - i podziemnymi, co nie spowoduje uciążliwości dla środowiska. Na skrzyżowaniach z podziemnymi istn. sieciami (wodociągi, drenaż, kable energetyczne i telefoniczne) przewidziano rury ochronne zgodnie z przepisami w tym zakresie. Pas dróg istniejących po realizacji kanalizacji sanitarnej odbudować zgodnie z zaleceniami ich administratora Wymagania w zakresie przeciwdziałania skutkom awarii przemysłowych Niniejsze przedsięwzięcie nie należy do zakładów stwarzających wystąpienia poważnych awarii Wymogi w zakresie transgranicznego oddziaływania na środowisko Planowanie przedsięwzięcia nie będzie oddziaływać transgranicznie na środowisko Stwierdzenie konieczności utworzenia obszaru ograniczanego użytkowania Planowana inwestycja nie należy do przedsięwzięć wymagających utworzenia obszaru ograniczonego użytkowania Obszar oddziaływania obiektu Na czas eksploatacji kanalizacji wyznacza się strefę kontrolowania kanalizacji szerokości 1,5m. Jest to obszar wyznaczony po obydwu stronach kanalizacji, której linia środkowa pokrywa się z osią kanalizacji, w której przedsiębiorstwo komunalne zajmuje się eksploatacją, podejmuje czynności w celu zapobieżenia działalności mogącej mieć negatywny wpływ na trwałość i prawidłowe użytkowanie. W strefach kontrolowanych (obszarze) nie należy posadawiać obiektów budowlanych, urządzeń stałych składów i magazynów oraz podejmować działań mogących spowodować uszkodzenia kanalizacji podczas jej eksploatacji Wszelkie prace w strefie kontrolowanej (obszarze) prowadzone mogą być jedynie po uzgodnieniu wcześniejszym z właścicielem lub zarządcą kanalizacji. Obszar oddziaływania obiektu projektowanego zawiera się w całości na działkach nr : 2426/144, 1931/143, 2429/144, 2427/144, 2428/144, 2331/136, 1758/136, 1348/136, 1345/136, 1304/135, 2525/135, 1847/135, 1845/135, 1416/29 a zestawionych na stronie nr 1(tytułowej) niniejszego opracowania. 17

18 4. CZEŚĆ GRAFICZNA - SPIS RYSUNKÓW L.p. Nazwa rysunku Nr rys Orientacja - 1: KS 1 2. Projekt zagospodarowania terenu -1:500 KS 2 3. Profil podłużny kan. sanitarnej graw. główny - 1 :100/1000 KS 3 4. Profil podłużny przyłączy kanalizacji sanitarnej - 1 :100/500 KS 4 5. Rury PVC rysunek poglądowy KS 5 6. Studzienka Ø 1000 mm rysunek poglądowy KS 6 7. Studzienka Ø 600 mm rysunek poglądowy KS 7 8. Studzienka Ø 315 mm rysunek poglądowy KS 8 9. Przekrój wykopu rysunek poglądowy KS 9 18

19 5. CZĘŚĆ FORMALNO PRAWN A - SPIS UZGODNIEŃ 1. Uzgodnienia z mieszkańcami w formie umowy, zgody na wejście w teren. 2. Uzgodnienie Kompani Węglowej S.A., oddział KWK Bolesław Śmiały z dnia r. 3. Uzgodnienie Tauron Dystrybucja S.A. z dnia r. 4. Uzgodnienie z Rejonowego Przedsiębiorstwa Wodociągów i Kanalizacji w Tychach S.A z dnia r. 5. Uzgodnienie z Polskiej Spółki Gazownictwa sp. zo.o. oddział w Zabrzu z dnia r. 6. Uzgodnienie z Orange Polska z dnia r. 7. Uzgodnienie Urzędu Miejskiego w Łaziskach Górnych WK z dnia r. 8. Wykazy (skorowidze) działek ewidencyjnych. 9. Wykazy podmiotów ewidencyjnych. 10. Protokół z Narady Koordynacyjnej przy Starostwie Powiatowym w Mikołowie. 11. Opinia geotechniczna wykonana przez firmę DOBADE, sierpień 2015r. 19

20 INFORMACJA BEZPIECZEŃSTWA I OCHRONY ZDROWIA NAZWA INWESTYCJI :BUDOWA KANALIZACJI SANITARNEJ WRAZ Z PRZYŁĄCZAMI DLA BUDYNKÓW MIESZKALNYCH PRZY UL. KIESZKI W ŁAZISKACH GÓRNYCH MIEJSCOWOŚĆ: ŁAZISKA GÓRNE INWESTOR: Przedsiębiorstwo Gospodarki Komunalnej i Mieszkaniowej Sp. z o.o. ul. Energetyków 5, Łaziska Górne OBIEKT: KANALIZACJIA SANITARNA Opracował: JAN SZCZEPANEK ul. Flamingów TYCHY Tychy, wrzesień 2015 rok 20

21 2. SPIS TREŚCI 1. Strona tytułowa 2. Spis treści 3. Opis techniczny 3. OPIS TECHNICZNY I. Opis techniczny do Informacji BIOZ 1. Zakres robót 2. Kolejność realizacji elementów zadania inwestycyjnego 3. Istniejąca zabudowa 4. Elementy zagospodarowania w czasie wykonywania prac 5. Zagrożenia występujące w czasie wykonywania prac 6. Instruktaż dotyczący przepisów BHP i p. poz. 7. Dokumentacja budowy II. BHP przy pracach ziemnych z zastosowaniem sprzętu zmechanizowanego 1. Przepisy ogólne 2. Przepisy szczegółowe 21

22 Zadanie inwestycyjne pt.: I. OPIS TECHNICZNY do Informacji Bezpieczeństwa i Ochrony Zdrowia BUDOWA KANALIZACJI SANITARNEJ WRAZ Z PRZYŁĄCZAMI DLA BUDYKÓW MIESZKALNYCH PRZY UL. KIESZKI W ŁAZISKACH GÓRNYCH 1. Zakres robót obejmuje: a). roboty kanalizacyjne : - wykonanie sieci kanalizacji sanitarnej, w tym : rurociągi kanalizacji sanitarnej w systemie grawitacyjnym, - wykonanie przyłączy do budynków mieszkalnych, b). roboty geodezyjne : - pomiar wytyczeniowy tras kanałów do realizacji, - inwentaryzacja geodezyjna powykonawcza dla przedmiotu zamówienia. Do budowy kanalizacji zastosowano rury z tworzyw sztucznych typ PVC, które układane zostaną w obsypce piaskowej. Na trasie kanału grawitacyjnego przewidziano zabudowanie studni z tworzyw sztucznych na podsypce piaskowej. 2. Kolejność realizacji elementów zadania inwestycyjnego: - budowa poszczególnych odcinków kanalizacji sanitarnej zgodnie z harmonogramem określonym przez Inwestora, - zabudowa studzienek na sieci, zgodnie z postępem robót, - odtworzenie nawierzchni terenu po realizacji robót budowlano- montażowych. 3. Istniejąca zabudowa Teren przy ulicy Kieszki objęty inwestycją, na których projektowana jest kanalizacja sanitarna (pas terenu objętego realizacją kanalizacji), jest niezabudowany oraz częściowo zabudowany budynkami mieszkalnymi. 4. Elementy zagospodarowania terenu Na terenie pasa realizacji kanalizacji sanitarnej, na którym zaprojektowano kanalizację oraz działkach przyległych do tego pasa znajduje się n/w uzbrojenie: - wodociąg bytowo gosp. i p. poż., - kable energetyczne, - gazociąg. Powyższe elementy zagospodarowania nie stwarzają zagrożenia bezpieczeństwa i zdrowia ludzi, ponieważ lokalizacja projektowanej kanalizacji sanitarnej, jak również niezbędnego jej uzbrojenie, zostały zaprojektowane z uwzględnieniem wymagań technicznych i wynikających z dokonanych opinii i uzgodnień a dotyczących zastosowania właściwych technologii wykonawstwa, użycia stosowanych materiałów i zachowania odpowiednich odległości. 5. Zagrożenia występujące w czasie wykonywania prac Przy wykonywaniu prac związanych z realizacją inwestycji będą wykonane prace ziemne o głębokości 1,20 2,00 m przy użyciu zmechanizowanego sprzętu. Prace ziemne wykonane będą w sąsiedztwie drogi powiatowej i gminnej oraz ich poboczy. W związku z tym wykopy należy oznakować taśmą, a w miejscach szczególnie niebezpiecznych, tj. miejsca w których wykopy przecinają wejścia na posesje itp., należy wyposażyć w kładki z barierkami i oświetlić je (przy braku oświetlenia) w porze nocnej, oraz rozmieścić tablice ostrzegawcze 22

23 o prowadzonych pracach ziemnych i głębokich wykopach. W miejscach, gdzie prowadzone będą prace ziemne bezpośrednio w sąsiedztwie drogi powiatowej i gminnej należy oznakować tablicami ostrzegawczymi zgodnie z przepisami Prawo o ruchu drogowym, a w porze nocnej miejsce te oświetlić. 6. Instruktaż dotyczący przepisów BHP i p. poż. Kierownik budowy będzie udzielał każdej brygadzie roboczej, czy też osobie zatrudnionej przez Inwestora, przed przystąpieniem do wykonawstwa poszczególnych robót branżowych, instruktażu dotyczącego przestrzegania zasad i przepisów BHP i p. poż., jak również konieczność stosowania przy nich środków ochrony indywidualnej zabezpieczających przed skutkami zagrożeń zewnętrznych. Zaznacza się, iż wykonawstwo robót specjalistycznych, mogących stwarzać zagrożenie, realizowane będzie przez pracowników ( firmy ) posiadających stosowne uprawnienia. Powyższe zdarzenia odnotowywane zostaną w Dzienniku Budowy obiektu. 7. Dokumentacja budowy Dziennik Budowy obiektu oraz pozostałe wszelkie dokumenty niezbędne do prawidłowej eksploatacji maszyn i innych urządzeń zainstalowanych na placu budowy, przechowywane będą w prowizorycznym budynku socjalno magazynowym budowy (np. barakowozie), zabezpieczone przed dostępem do nich osób trzecich. II. BHP PRZY PRACACH ZIEMNYCH Z ZASTOSOWANIEM SPRZĘTU ZMECHANIZOWANEGO 1. PRZEPISY OGÓLNE 1. Obsługa samojezdnych maszyn do robót ziemnych powinna być wykonywana przez osoby posiadające odpowiednie kwalifikacje i stosowne przeszkolenie wymagane przy obsłudze tych maszyn. 2. Sprzęt do robót ziemnych powinien być wyposażony w: 1) osłony zespołów i części ruchomych mogących stwarzać zagrożenie dla osób obsługujących ten sprzęt, 2) narzędzia niezbędne do bezpiecznej jego obsługi Kontrola stanu technicznego, regulowanie i wykonywanie doraźnych napraw i prac konserwacyjnych oraz czyszczenie części lub zespołów roboczych sprzętu dopuszczalne są po uprzednim unieruchomieniu silnika i wyłączeniu wszystkich napędzanych zespołów tego sprzętu. 2. Dopuszczalne jest regulowanie napędzanych hydraulicznie zespołów roboczych podczas ich pracy, jeżeli instrukcja obsługi to przewiduje. 3. Podczas każdej przerwy w pracy sprzętu napęd powinien być wyłączony. Niedopuszczalne jest: 4. 1) obsługiwanie maszyn roboczych bez urządzeń zabezpieczających lub sygnalizujących wymaganych odrębnymi przepisami 2) dokonywanie zmian konstrukcyjnych w maszynach roboczych 3) wykonywanie napraw i konserwowanie maszyn roboczych w ruchu 4) odłuszczenie i czyszczenie powierzchni maszyn roboczych benzyną etylizowaną lub innymi rozpuszczalnikami, których pary mogą tworzyć z powietrzem mieszaniny gazów palnych lub wybuchowych. 23

24 5. Eksploatowanie maszyn roboczych odbywa się na terenie rozpoznanym pod względem warunków geologicznych i ekologicznych Podczas obsługi maszyn roboczych w szczególności: a) w terenie uzbrojonym lub na drodze o ograniczonym ruchu, b) w pobliżu budynków i budowli, c) w sąsiedztwie napowietrznych linii energetycznych, d) w wykopach szerokoprzestrzennych, e) na terenie bagiennym lub w wodzie, f) na pochyłościach lub stokach - zapewnia się środki bezpieczeństwa przewidziane w dokumentacji techniczno ruchowej, instrukcjach obsługi oraz stanowiskowych instrukcjach bezpieczeństwa i higieny pracy. 2. Podczas współpracy maszyn roboczych z : dodatkowym sprzętem przeznaczonym do robót ziemnych, budowlanych i drogowych a) liniami technologicznymi do produkcji zapraw betonowych lub kruszywa - stosuje się zasady bezpieczeństwa higieny pracy określone w instrukcjach obsługi tych urządzeń lub linii technologicznych. 7 Teren robót prowadzonych przy użyciu wielozadaniowych agregatów do napraw nawierzchni drogi ogradza się w sposób uniemożliwiający wejście na ten teren osób niezatrudnionych oraz oznakowuje się zgodnie z odrębnymi przepisami. 2. W zależności od rodzaju i zakresu, roboty w pasie drogowym prowadzi się przy: a) zamknięciu ruchu na drodze lub b) wyłączeniu z ruchu drogowego części jezdni, pasa jezdni albo jego części lub c) ograniczonej prędkości pojazdów poruszających się na remontowanym odcinku jezdni, w przypadku gdy roboty prowadzone są na poboczu drogi, w rowie lub na przydrożnych skarpach. 3. W warunkach ograniczonej widoczności miejsce pracy maszyn roboczych oświetla się. 8. W czasie przerwy w pracy oraz po zakończeniu pracy maszyn robocze zabezpiecza się przed ich przypadkowym uruchomieniem przez osoby nieupoważnione lub niezatrudnione przy tych pracach. 9. Podczas załadunku maszyn roboczych, transportu na wyznaczone miejsce robót oraz wyładunku, przestrzega się następujących wymagań: 1). załadunek na środki transportu drogowego lub kolejowego przeprowadza się z sposób zmechanizowany z rampy czołowej, zgodnie z instrukcją załadunku i transportu poszczególnych maszyn, 2). w przypadku załadunku ciężkich maszyn roboczych na przyczepy niskopodwoziowe przy użyciu wciągarek mechanicznych, zatrudnione przy tej czynności osoby nie mogą znajdować się w pobliżu naciągniętej liny lub osi jej przedłużenia oraz za wciąganą maszyną, 3). operatorzy i inne osoby wyznaczone do konwojowania maszyn roboczych transportem kolejowym lub drogowym podlegają uprzedniemu przeszkoleniu w zakresie bezpieczeństwa transportu maszyn roboczych tymi środkami lokomocji. 24

25 2. PRZEPISY SZCZEGÓŁOWE Przed rozpoczęciem robót osoba nadzorująca pracowników informuje pracowników o zasadach bezpieczeństwa wykonywania pracy stosowanych sygnałach. 2. Czynności zdejmowania lub regulowania naczynia roboczego maszyny roboczej są wykonywane w zespole co najmniej dwuosobowym. 3. Niedopuszczalne jest podczas robót ziemnych : 1). wysuwania lemiesza maszyny roboczej poza krawędź klina odłamu, 2). używania maszyn roboczych na gruntach gliniastych w czasie trwania ulewnego deszczu Przed rozpoczęciem robót ziemnych na terenie uzbrojonym w instalację wodociągową, kanalizacyjną, elektryczną, gazową lub centralnego ogrzewania ustala się z jednostkami zarządzającymi tymi instalacjami odległości bezpiecznego używania maszyn roboczych na tym terenie. 2. Podczas wykonywania robót ziemnych w razie przypadkowego odkrycia lub naruszenia instalacji, o których mowa w pkt. 1, niezwłocznie przerywa się prace i ustala się z właściwą jednostkę zarządzającą daną instalacją dalszy sposób wykonywania robót. 3. Jeżeli podczas wykonywania robót ziemnych zostaną odkryte przedmioty trudne do identyfikacji, przerywa się dalszą pracę i zawiadamia się osobę nadzorującą roboty ziemne Przewód elektryczny lub hydrauliczny łączący maszynę roboczą z siecią zasilającą zabezpiecza się przed uszkodzeniem. 2. Podczas zagęszczania gruntu urządzeniami wibracyjnymi: 1). Miejsca pracy mają być oznakowane przenośnymi zaporami, 2). Mają być przestrzegane warunki bezpieczeństwa i higieny pracy, określone w dokumentacji techniczno ruchowej i w instrukcji obsługi Podczas wykonywania robót ziemnych i przemieszczania maszyn roboczych na pochyłościach i stokach zachowuje się wymagania określone w dokumentacji techniczno ruchowej maszyny. 2. Nie dopuszczalne jest podczas wykonywania robót ziemnych : 1). tworzenie nawisów przy wykonywaniu wykopów, 2). włączenie mechanizmu obrotu maszyny roboczej w trakcie napełniania naczynia roboczego gruntem, 3). przebywania osób w zasięgu działania naczynia roboczego maszyny roboczej, 4). przemieszczania maszyny roboczej po pochyleniach przekraczających dopuszczalny stopień, określony w jej dokumentacji techniczno ruchowej. 5). wykonywanie tych robót pod czynnymi napowierzchniowymi liniami energetycznymi w odległości mniejszej niż to określają odrębne przepisy, 6). przebywania osób w kabinie pojazdu do transportu wykopanego gruntu, w czasie załadunku jego skrzyni, w przypadku gdy kabina pojazdu nie została konstrukcyjne wzmocniona. 25

26 3. Wyładowanie gruntu z naczynia roboczego maszyny roboczej do robót ziemnych może nastąpić nad dnem skrzyni pojazdu stosowanego do transportu, na wysokości nie większej niż: a). 0,5 m przy ładowaniu materiałów sypkich, b). 0,25 m przy ładowaniu materiałów kamiennych i zbrylonych Podczas wykonywania wykopów wąsko przestrzennych osoby współpracujące z operatorem mogą znajdować się wyłącznie w zabezpieczonej części wykopu. 2. Niedopuszczalne jest w miejsce wykonywania wykopu : 1). prowadzenie jednocześnie innych robót, 2). przebywanie osób niezatrudnionych Podczas wykonywania robót ziemnych na terenie bagnistym, podmokłym lub w wodzie maszynę robocza umieszcza się na podkładach stabilnych i trwale połączonych ze sobą. 2. Podczas wbijania pali na terenie, o którym mowa w pkt. 1., operator maszyn roboczych wyposaża się w środki ochrony indywidualnej chroniące przed utonięciem, a na pomostach umieszcza się koła ratunkowe z linką. 3. Podczas wbijania pali sprawdza się: 1). czy zachowane zostały dopuszczalne parametry obciążenia pomostu określone w dokumentacji techniczno ruchowej maszyny roboczej, 2). równomierność obciążenia pomostu roboczego, 3). stan podmycia jarzm podtrzymujących pomosty robocze, 4). stan techniczny pomostu roboczego po opadach i wyładowaniach atmosferycznych Ręczne narzędzia udarowe nie mogą posiadać rękojeści krótszej niż 0,15 m oraz ostrych krawędzi, pęknięć lub zadr w miejscu uchwytu, a operatorzy podczas ich stosowania używając rękawic antywibracyjnych. 2. Ręczne narzędzia, w szczególności kliny, przecinaki lub przebijaki, wyposaża się w uchwyty, jeżeli ich nie posiadają. 8. Podcinanie lub wycinanie drzew rosnących w pobliżu napowierzchniowych linii energetycznych, wiatrołomów, drzew spróchniałych, rosnących na stromych skarpach i na terenie zabudowanym wykonuje się pod nadzorem i przy co najmniej dwóch pracowników Zgarnianie gruntu na pochyłościach lub stokach przy użyciu maszyn roboczych, w szczególności zgarniarek, wykonuje się zgodnie z zasadami określonymi w dokumentacji techniczno ruchowej tych maszyn. 2. Nie dopuszczalne jest : 1). przewożenie osób w skrzyniach ładunkowych zgarniarek, 2). opuszczanie skrzyni podczas jazdy poniżej parametrów określonych przez producenta zgarniarki. 26
